Характериографы Iwatsu Позволяют строить ВАХ таких полупроводниковых устройств

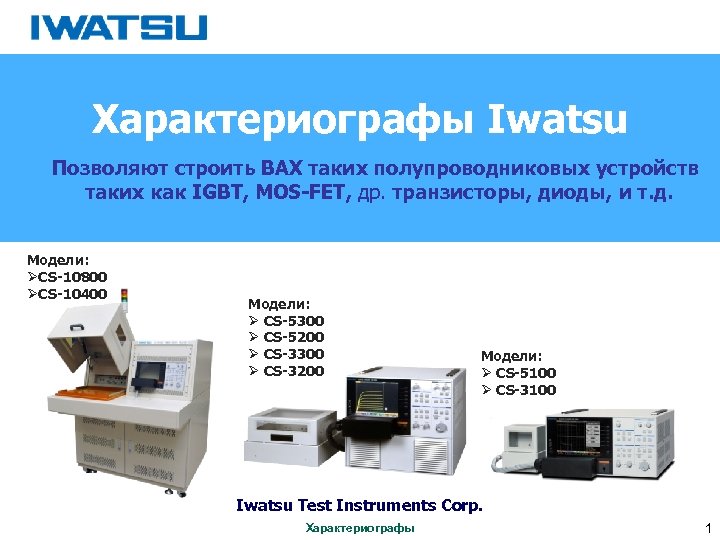

Характериографы Iwatsu Позволяют строить ВАХ таких полупроводниковых устройств 　 　таких как IGBT, MOS-FET, др. транзисторы, диоды, и т. д. 　　　　 Модели: ØCS-10800 ØCS-10400 Модели: Ø CS-5300 Ø CS-5200 Ø CS-3300 Ø CS-3200 Модели: Ø CS-5100 Ø CS-3100 Iwatsu Test Instruments Corp. Характериографы 1

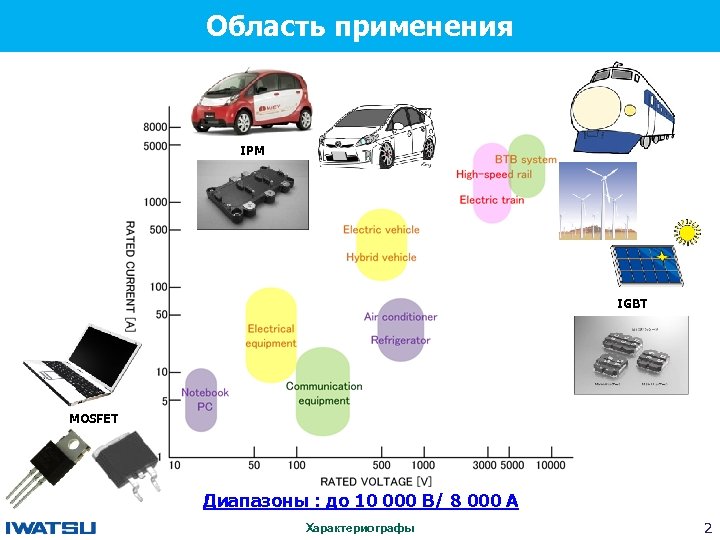

Область применения 　　 IPM IGBT MOSFET Диапазоны : до 10 000 В/ 8 000 A Характериографы 2

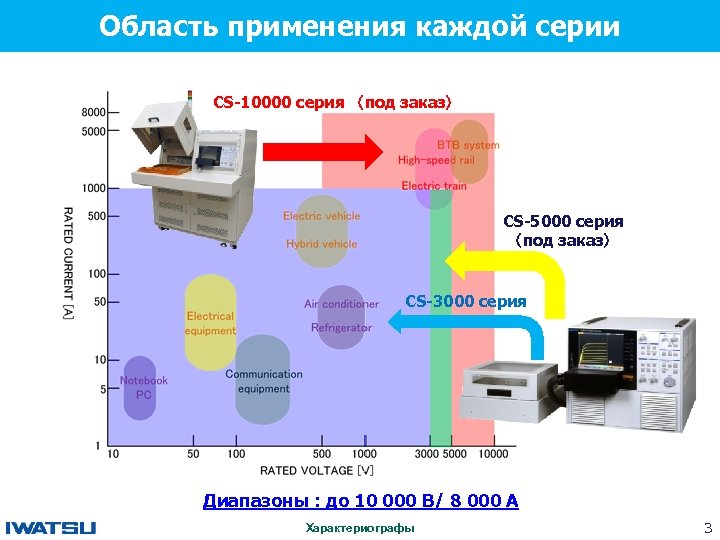

Область применения каждой серии 　　 CS-10000 серия （под заказ） CS-5000 серия （под заказ） CS-3000 серия Диапазоны : до 10 000 В/ 8 000 A Характериографы 3

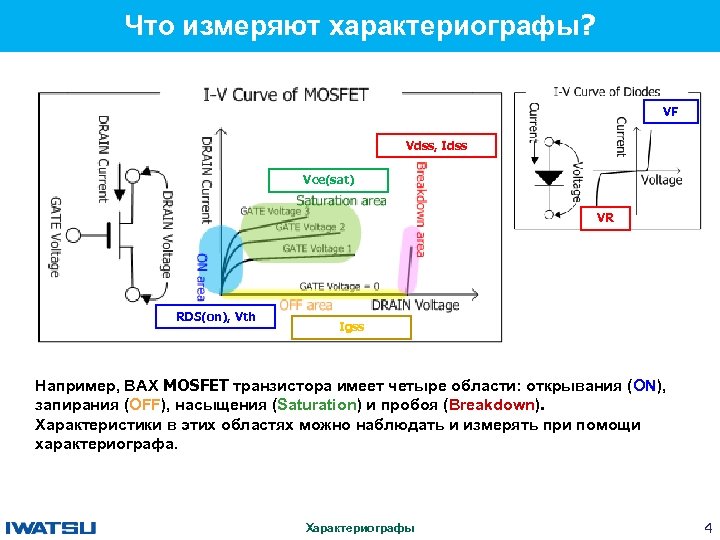

Что измеряют характериографы? 　　 VF Vdss, Idss Vce(sat) VR RDS(on), Vth Igss Например, ВАХ MOSFET транзистора имеет четыре области: открывания (ON), запирания (OFF), насыщения (Saturation) и пробоя (Breakdown). Характеристики в этих областях можно наблюдать и измерять при помощи характериографа. Характериографы 4

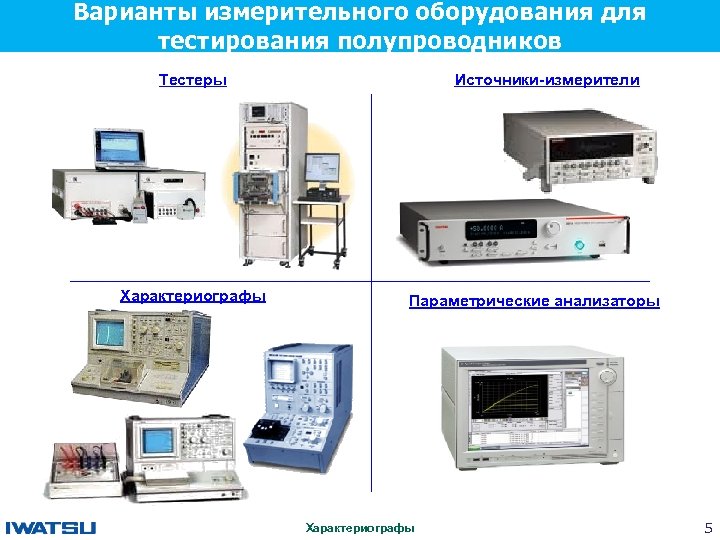

Варианты измерительного оборудования для тестирования полупроводников Тестеры Источники-измерители 　　 Характериографы Параметрические анализаторы Характериографы 5

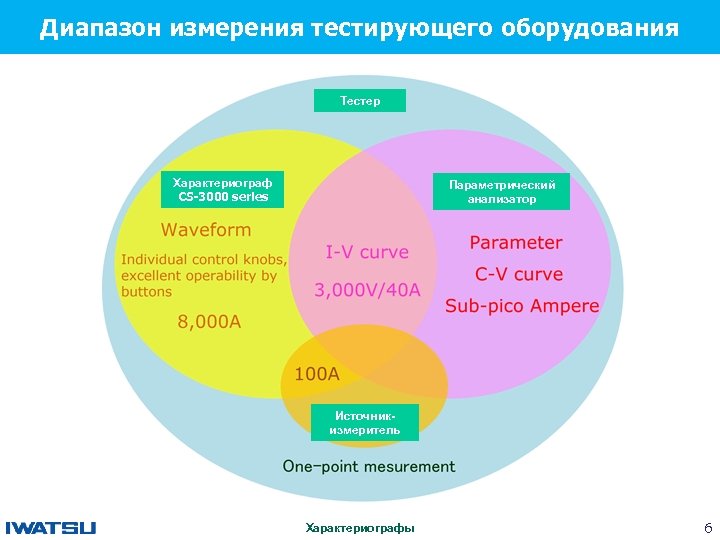

Диапазон измерения тестирующего оборудования Тестер 　　 Характериограф CS-3000 series Параметрический анализатор Источникизмеритель Характериографы 6

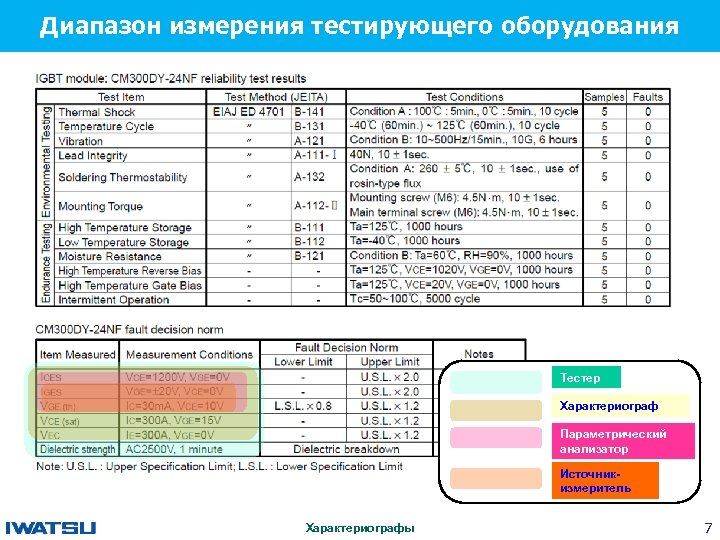

Диапазон измерения тестирующего оборудования 　　 Тестер Характериограф Параметрический анализатор Источникизмеритель Характериографы 7

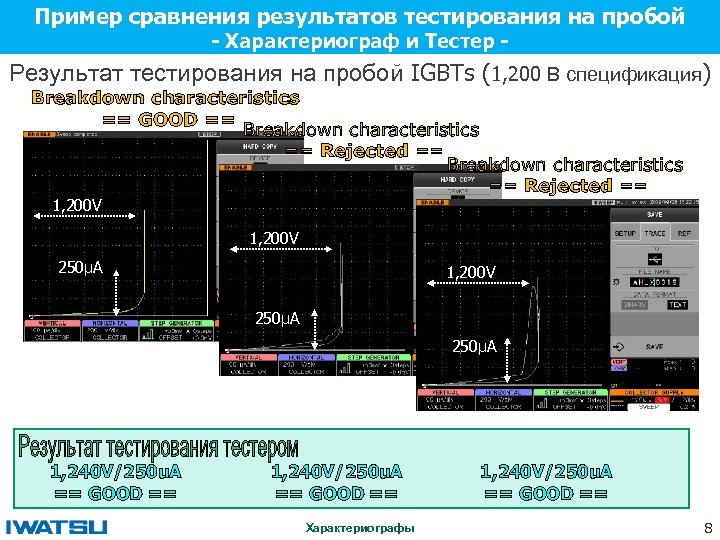

Пример сравнения результатов тестирования на пробой - Характериограф и Тестер - Результат тестирования на пробой IGBTs (1, 200 В спецификация) Breakdown characteristics 　　 == GOOD == 1, 200 V Breakdown characteristics == Rejected == 1, 200 V 250μA 1, 240 V/250 u. A == GOOD == Характериографы 1, 240 V/250 u. A == GOOD == 8

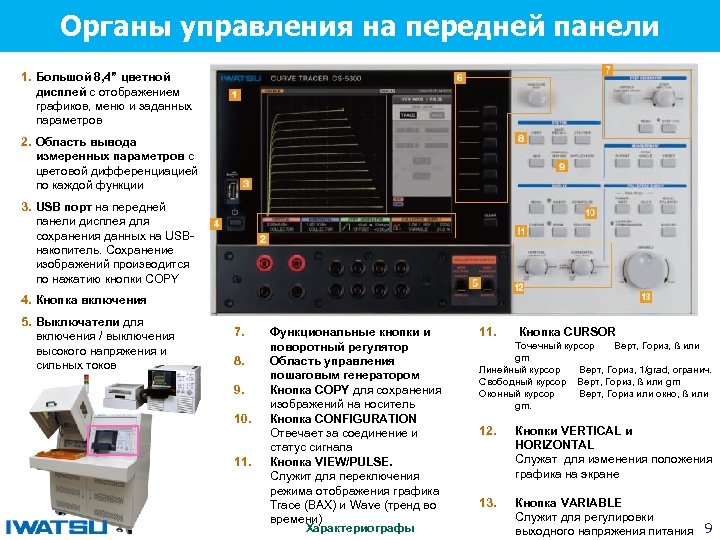

Органы управления на передней панели 1. Большой 8, 4” цветной дисплей с отображением графиков, меню и заданных параметров 　　 2. Область вывода измеренных параметров с цветовой дифференциацией по каждой функции 3. USB порт на передней панели дисплея для сохранения данных на USBнакопитель. Сохранение изображений производится по нажатию кнопки COPY 4. Кнопка включения 5. Выключатели для включения / выключения высокого напряжения и сильных токов 7. 8. 9. 10. 11. Функциональные кнопки и поворотный регулятор Область управления пошаговым генератором Кнопка COPY для сохранения изображений на носитель Кнопка CONFIGURATION Отвечает за соединение и статус сигнала Кнопка VIEW/PULSE. Служит для переключения режима отображения графика Trace (ВАХ) и Wave (тренд во времени) Характериографы 11. Кнопка CURSOR Точечный курсор Верт, Гориз, ß или gm Линейный курсор Верт, Гориз, 1/grad, огранич. Свободный курсор Верт, Гориз, ß или gm Оконный курсор Верт, Гориз или окно, ß или gm. 12. Кнопки VERTICAL и HORIZONTAL Служат для изменения положения графика на экране 13. Кнопка VARIABLE Служит для регулировки выходного напряжения питания 9

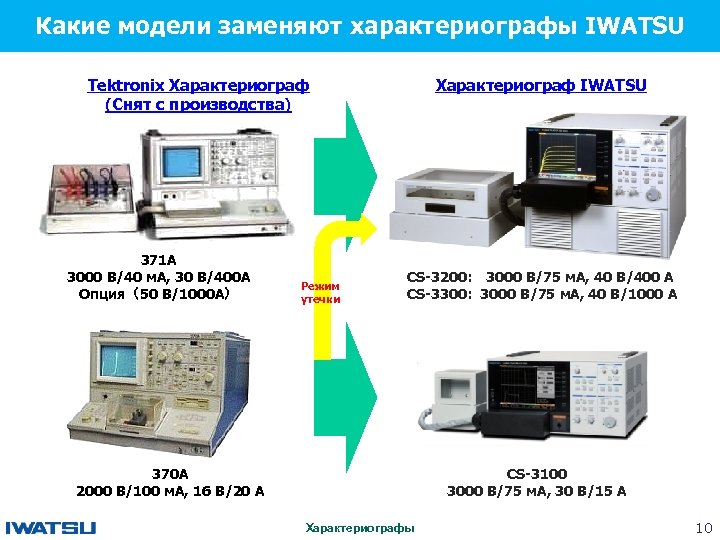

Какие модели заменяют характериографы IWATSU 　　 Tektronix Характериограф (Снят с производства) 371 A 3000 В/40 м. А, 30 В/400 A Опция（50 В/1000 A） Режим утечки Характериограф IWATSU CS-3200: 　3000 В/75 м. A, 40 В/400 A CS-3300: 3000 В/75 м. A, 40 В/1000 A CS-3100 3000 В/75 м. А, 30 В/15 A 370 A 2000 В/100 м. A, 16 В/20 A Характериографы 10

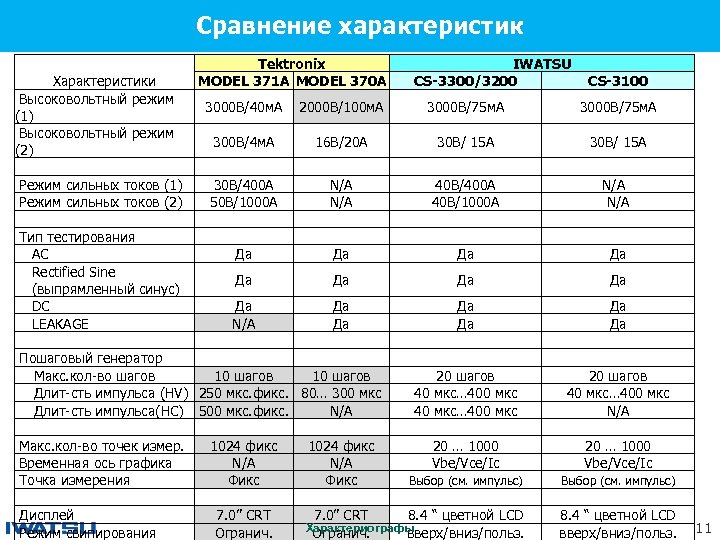

Сравнение характеристик 　 　 Характеристики Высоковольтный режим (1) Высоковольтный режим (2) 　　 Tektronix MODEL 371 A MODEL 370 A IWATSU CS-3300/3200 CS-3100 3000 В/40 м. A 2000 В/100 м. A 3000 В/75 м. A 300 В/4 м. A 16 В/20 A 30 В/ 15 A Режим сильных токов (1) 30 В/400 A N/A 40 В/400 A Режим сильных токов (2) 50 В/1000 A N/A 40 В/1000 A 　 　 　 Тип тестирования 　 　 AC Да Да Да Rectified Sine 　 Да Да Да (выпрямленный синус) 　 DC Да Да Да 　 LEAKAGE N/A Да Да 　 　 　 Пошаговый генератор 　 　 Макс. кол-во шагов 10 шагов 20 шагов 　 Длит-сть импульса (HV) 250 мкс. фикс. 80… 300 мкс 40 мкс… 400 мкс 　 Длит-сть импульса(HC) 500 мкс. фикс. N/A 40 мкс… 400 мкс 　 　 　 Макс. кол-во точек измер. 1024 фикс 20 … 1000 Временная ось графика N/A Vbe/Vce/Ic Выбор (см. импульс) Точка измерения Фикс 　 　 　 Дисплей 7. 0” CRT 8. 4 “ цветной LCD Характериографы Режим свипирования Огранич. вверх/вниз/польз. N/A 　 　 Да Да 　 　 20 шагов 40 мкс… 400 мкс N/A 　 20 … 1000 Vbe/Vce/Ic Выбор (см. импульс) 　 8. 4 “ цветной LCD вверх/вниз/польз. 11

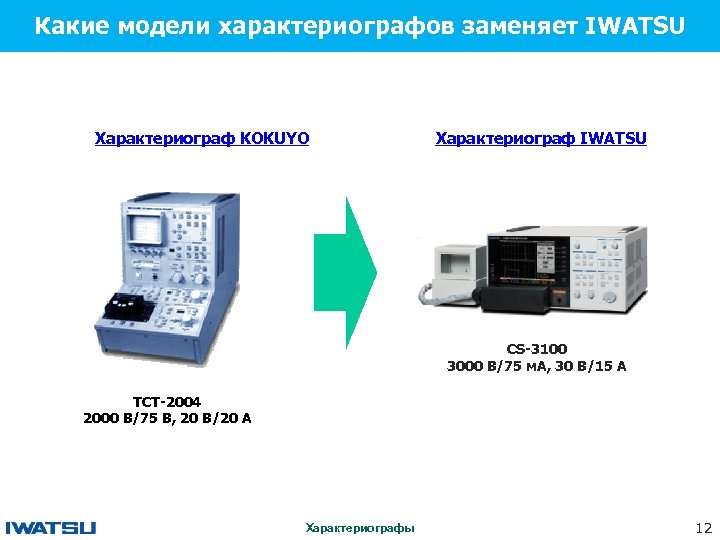

Какие модели характериографов заменяет IWATSU 　　 Характериограф KOKUYO Характериограф IWATSU CS-3100 3000 В/75 м. А, 30 В/15 A TCT-2004 2000 В/75 В, 20 В/20 A Характериографы 12

Сравнение характеристик KOKUYO (KDK) Характеристики TCT 2004 Высоковольтный режим (1) 2000 В/100 м. A Высоковольтный режим (2) 20 В/20 A 　 　　 　 Режим сильных токов (1) Режим сильных токов(2) 　 　 Тип тестирования 　 AC Rectified Sine 　 (выпрямленный синус) 　 DC 　 LEAKAGE (утечка) 　 　 Пошаговый генератор 　 Макс. кол-во шагов 　 Длит-сть импульса (HV) 　 Длит-сть импульса (HC) 　 　 Макс. кол-во точек измер. Временная ось графика Точка измерения 　 　 Дисплей Режим свипирования Сохранение данных IWATSU CS-3300/3200 CS-3100 3000 В/75 м. A 30 В/ 15 A N/A 　 　 Да 40 В/400 A 40 В/1000 A 　 　 Да N/A 　 　 Да Да Да N/A 　 　 10 шагов 80 мкс… 300 мкс N/A 　 1024 фикс N/A Фикс 　 6. 0” CRT Ограничен. FDD Да Да 　 　 20 шагов 40 мкс… 400 мкс 　 20 … 1000 Vbe/Vce/Ic Да Да 　 　 20 шагов 40 мкс… 400 мкс N/A 　 20 … 1000 Vbe/Vce/Ic Выбор (см. импульс) 　 8. 4 “ цветной LCD вверх/вниз/польз. USB/LAN Характериографы 13

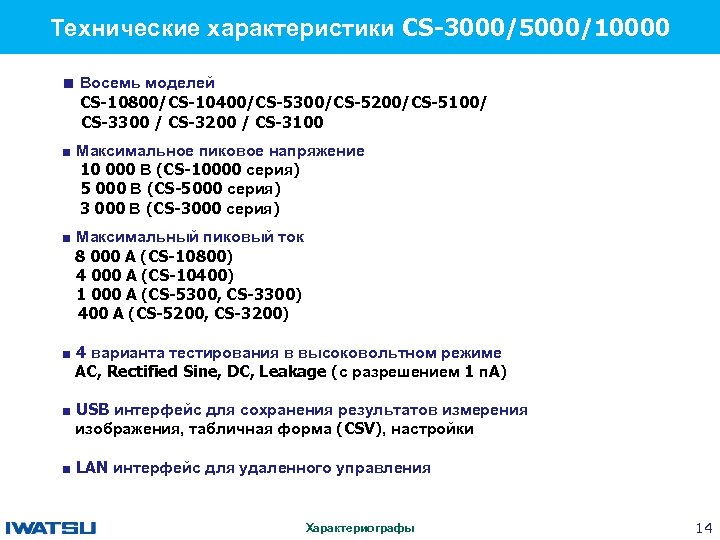

Технические характеристики CS-3000/5000/10000 ■ Восемь моделей 　　 CS-10800/CS-10400/CS-5300/CS-5200/CS-5100/ CS-3300 / CS-3200 / CS-3100 ■ Максимальное пиковое напряжение 10 000 В (CS-10000 серия) 5 000 В (CS-5000 серия) 3 000 В (CS-3000 серия) ■ Максимальный пиковый ток 8 000 A (CS-10800) 4 000 A (CS-10400) 1 000 A (CS-5300, CS-3300) 　400 A (CS-5200, CS-3200) ■ 4 варианта тестирования в высоковольтном режиме AC, Rectified Sine, DC, Leakage (с разрешением 1 п. A) ■ USB интерфейс для сохранения результатов измерения изображения, табличная форма (CSV), настройки ■ LAN интерфейс для удаленного управления Характериографы 14

Основные параметры серии CS-3000 Модель 　　 CS-3100 CS-3200 CS-3300 Питание коллектора Высоковольтный режим (HV режим) Тип тестир. 　AC, +/- Rectified Sine, +/-DC, +/-LEAKAGE 　　 　 　 Макс. пиковый ток 　 　 　 　 （Макс. пик. ток в импульсе) Макс. пиковое напряжение 　 　 75 м. A (150 м. A) 3 000 В 　 　 　 　 Диапазон измерения 　 　 750 м. A ( 1. 5 A) 7. 5 A ( 15 A) 　 　 300 В 30 В 　 　 Режим сильных токов (HC режим) Тип тестир. 　 Диапазон измерения +/- PULSE 　 　 Макс. пик. 　 　　 　 ток Напряж. 　 　 400 A 40 В 　　 1 000 A 40 В 　 　 40 A 　 　 40 В 　 　 　　 400 A 40 A 　 40 В 　 　 Характериографы 15

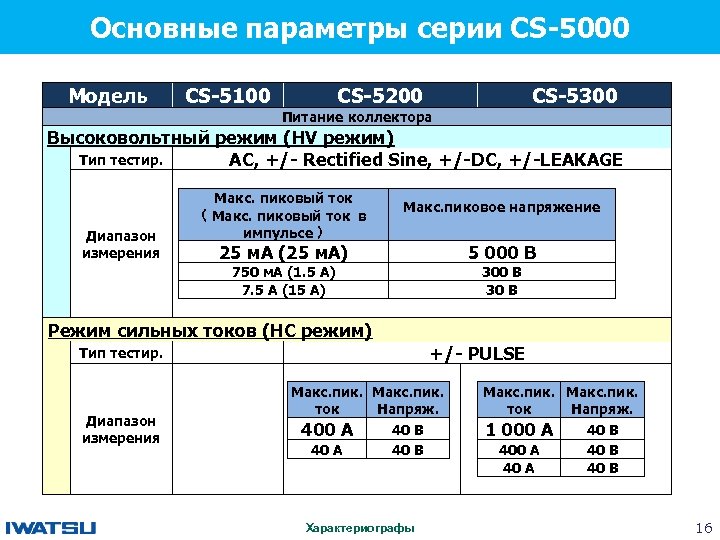

Основные параметры серии CS-5000 Модель 　　 CS-5100 CS-5200 CS-5300 Питание коллектора Высоковольтный режим (HV режим) Тип тестир. 　AC, +/- Rectified Sine, +/-DC, +/-LEAKAGE 　　 　 　 Диапазон измерения 　 　 　 　 Макс. пиковый ток （ Макс. пиковый ток в импульсе ） 　 　 Макс. пиковое напряжение 25 м. A (25 м. A) 750 м. A (1. 5 A) 7. 5 A (15 A) 　 　 　 5 000 В 30 В 　 　 　 　 Режим сильных токов (HC режим) Тип тестир. 　 Диапазон измерения +/- PULSE 　 　 　 Макс. пик. 　 ток Напряж. 40 В 　 400 A 40 В 　 40 A 　 　 　 Характериографы 　　 　 Макс. пик. 　　 　 ток Напряж. 40 В 　 　 1 000 A 　 400 A 40 В 　　 　 40 A 40 В 　　 　 　 　 16

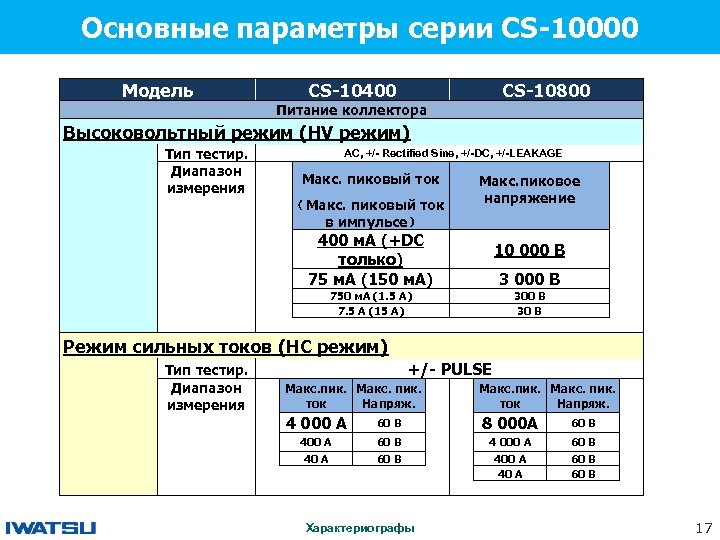

Основные параметры серии CS-10000 Модель 　　 CS-10400 CS-10800 Питание коллектора Высоковольтный режим (HV режим) Тип тестир. Диапазон измерения 　AC, +/- Rectified Sine, +/-DC, +/-LEAKAGE Макс. пиковый ток 　 　 　 400 м. A (+DC только) 75 м. A (150 м. A) 　 　 750 м. A (1. 5 A) 7. 5 A (15 A) 　 　 Макс. пиковое напряжение 　 （ Макс. пиковый ток в импульсе ） 　 　 　 10 000 В 3 000 В 　 　 　 　 300 В 30 В 　 　 Режим сильных токов (HC режим) Тип тестир. Диапазон измерения 　 +/- PULSE 　 Макс. пик. 　 ток Напряж. 　 Макс. пик. ток Напряж. 　 　 　 4 000 A 60 В 　 　 8 000 A 60 В 　 　 　 400 А 60 В 　 　 4 000 A 60 В 　 　 　 　 40 A 60 В 　 　 　 　 　 Характериографы 　 　 400 А 40 А 　 　 　 17

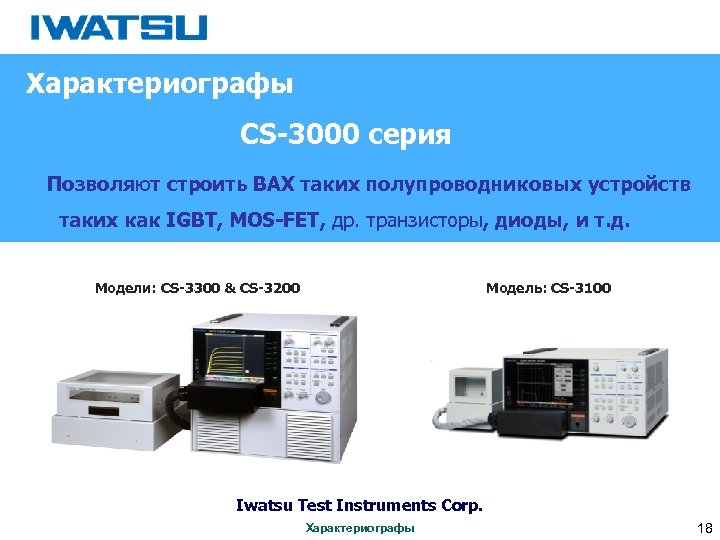

　Характериографы CS-3000 серия　 　　　　　 Позволяют строить ВАХ таких полупроводниковых устройств 　 　таких как IGBT, MOS-FET, др. транзисторы, диоды, и т. д. Модели: CS-3300 & CS-3200　　　 Модель: CS-3100　　　 Iwatsu Test Instruments Corp. Характериографы 18

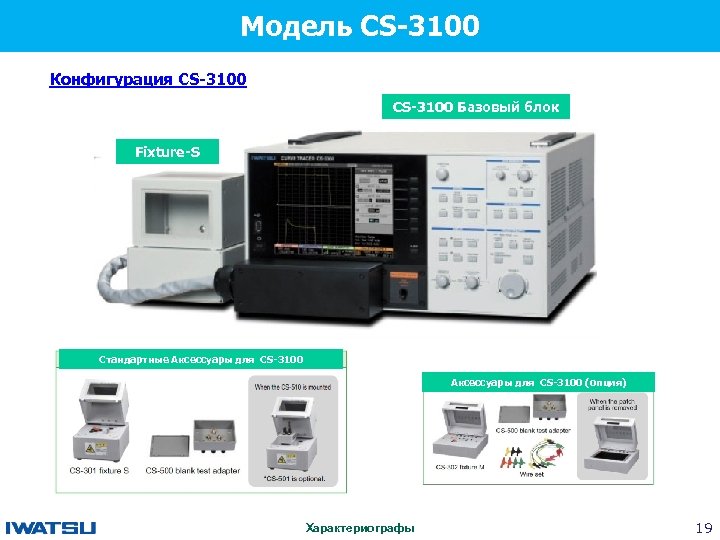

Модель CS-3100 Конфигурация CS-3100 　　 CS-3100 Базовый блок Fixture-S Стандартные Аксессуары для CS-3100 (опция) Характериографы 19

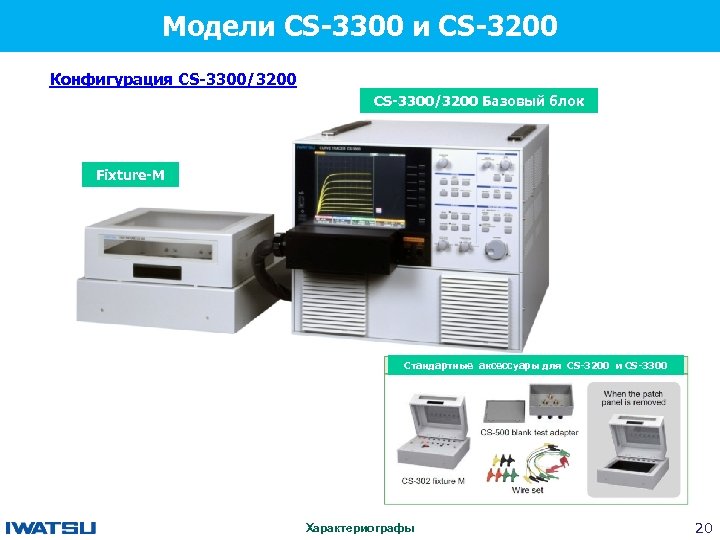

Модели CS-3300 и CS-3200 Конфигурация CS-3300/3200 Базовый блок 　　 Fixture-M Стандартные аксессуары для CS-3200 и CS-3300 Характериографы 20

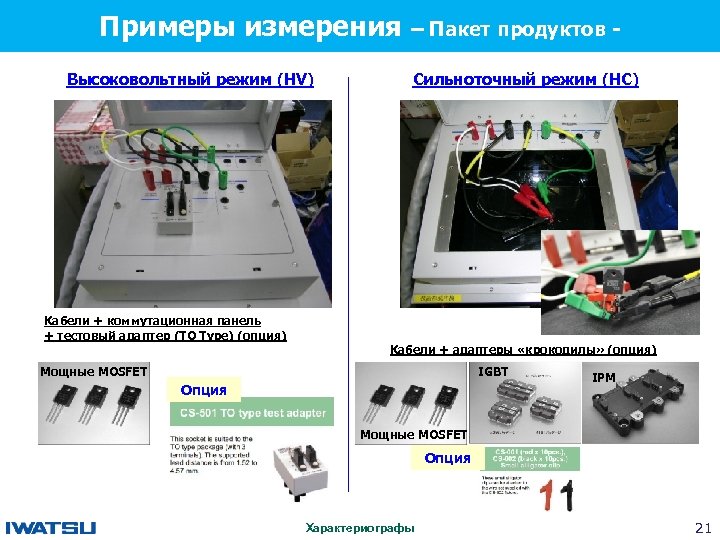

Примеры измерения Высоковольтный режим (HV) – Пакет продуктов Сильноточный режим (HC) 　　 Кабели + коммутационная панель + тестовый адаптер (TO Type) (опция) Кабели + адаптеры «крокодилы» (опция) Мощные MOSFET IGBT Опция IPM Мощные MOSFET Опция Характериографы 21

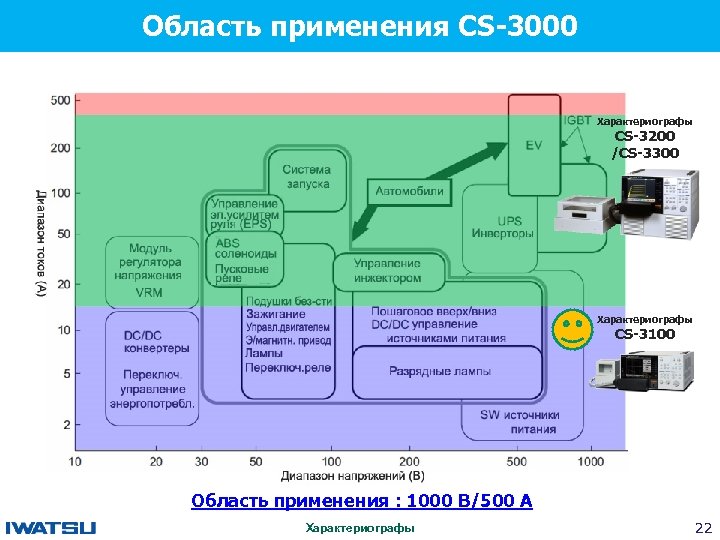

Область применения CS-3000 　　 Характериографы CS-3200 /CS-3300 Характериографы CS-3100 Область применения : 1000 В/500 A Характериографы 22

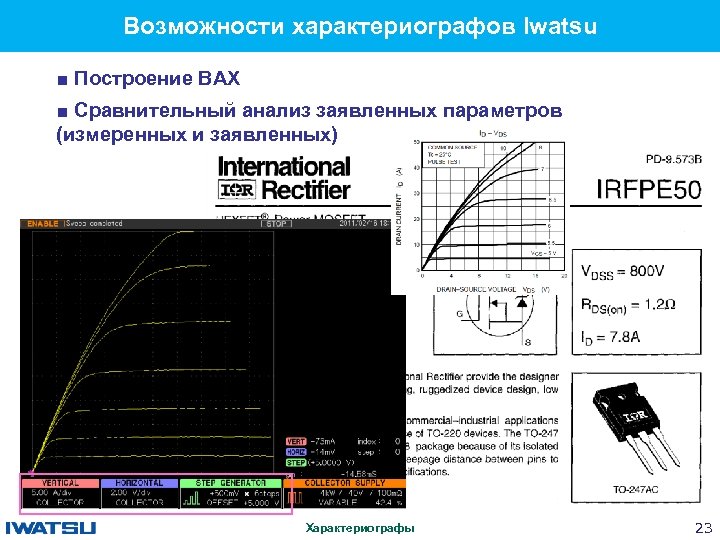

Возможности характериографов Iwatsu ■ Построение ВАХ 　　 ■ Сравнительный анализ заявленных параметров (измеренных и заявленных) Характериографы 23

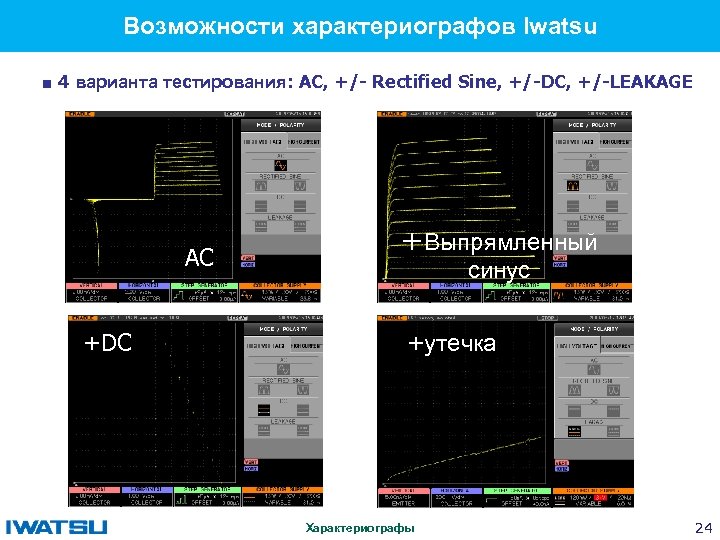

Возможности характериографов Iwatsu ■ 4 варианта тестирования: AC, +/- Rectified Sine, +/-DC, +/-LEAKAGE 　　 AC +DC ＋Выпрямленный синус +утечка Характериографы 24

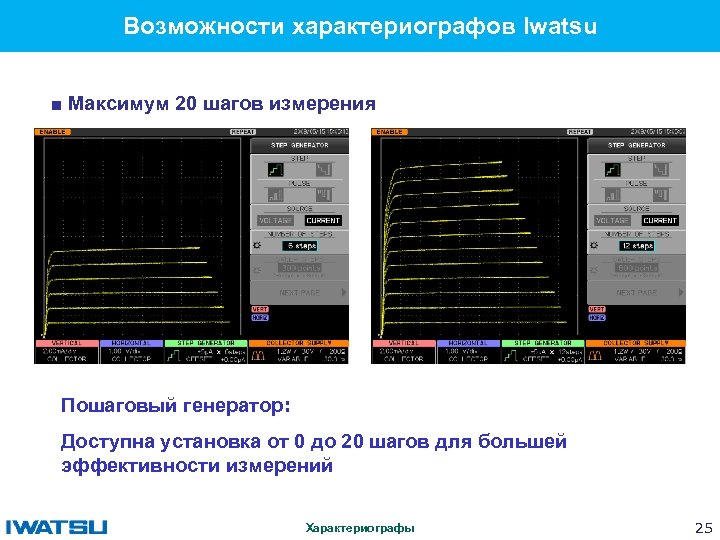

Возможности характериографов Iwatsu 　　 ■ Максимум 20 шагов измерения Пошаговый генератор: Доступна установка от 0 до 20 шагов для большей эффективности измерений Характериографы 25

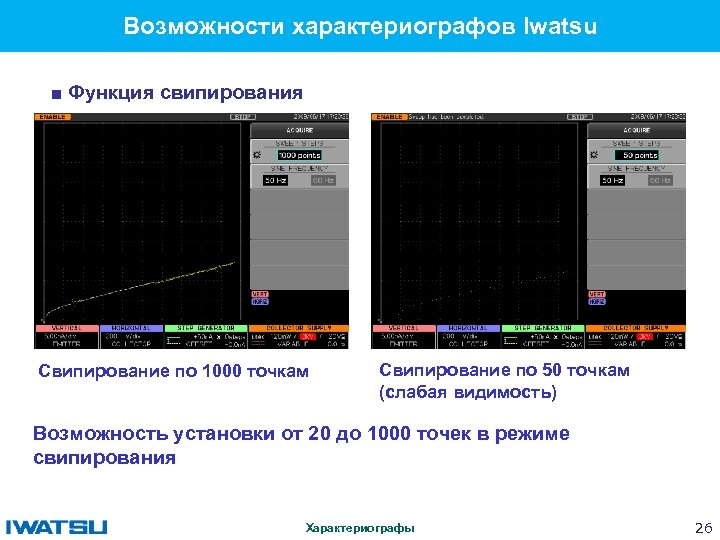

Возможности характериографов Iwatsu 　　 ■ Функция свипирования Свипирование по 1000 точкам Свипирование по 50 точкам (слабая видимость) Возможность установки от 20 до 1000 точек в режиме свипирования Характериографы 26

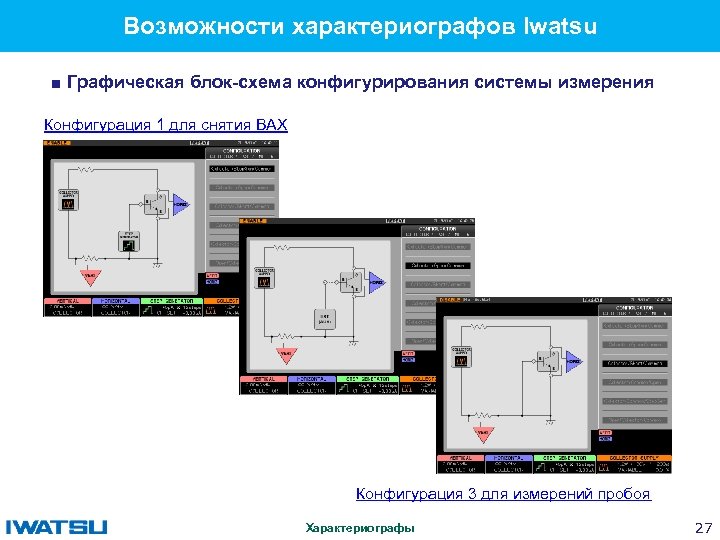

Возможности характериографов Iwatsu ■ Графическая блок-схема конфигурирования системы измерения 　　 Конфигурация 1 для снятия ВАХ Конфигурация 3 для измерений пробоя Характериографы 27

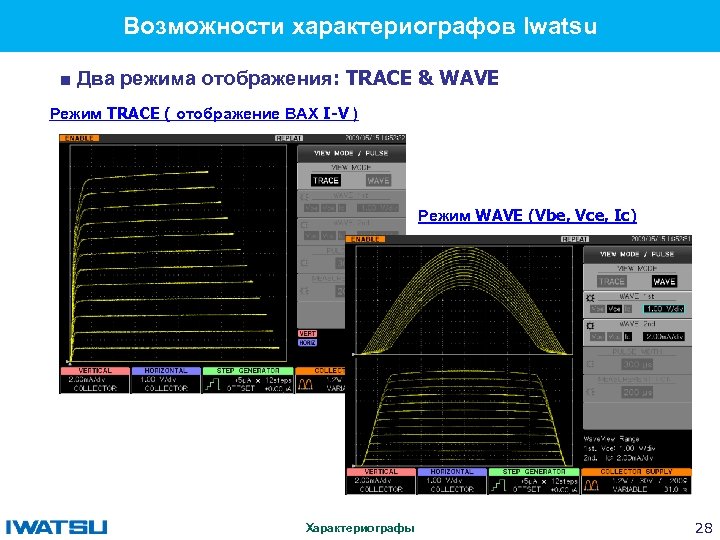

Возможности характериографов Iwatsu ■ Два режима отображения: TRACE & WAVE 　　 Режим TRACE ( отображение ВАХ I-V ) Режим WAVE (Vbe, Vce, Ic) Характериографы 28

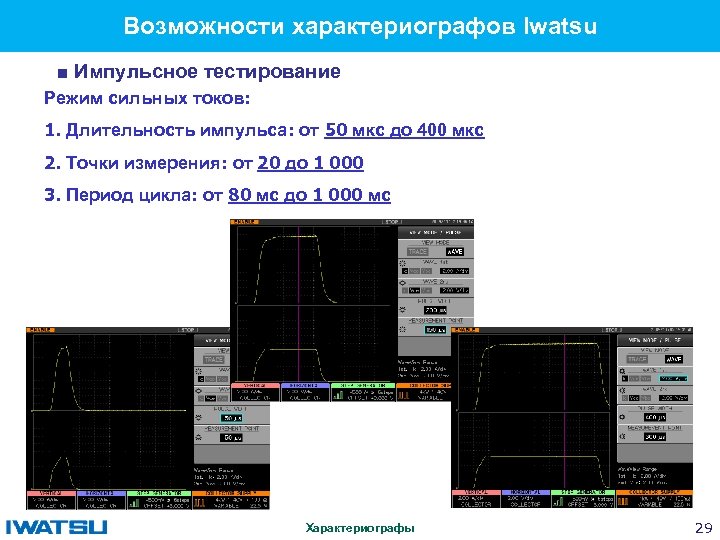

Возможности характериографов Iwatsu ■ Импульсное тестирование 　　 Режим сильных токов: 1. Длительность импульса: от 50 мкс до 400 мкс 2. Точки измерения: от 20 до 1 000 3. Период цикла: от 80 мс до 1 000 мс Характериографы 29

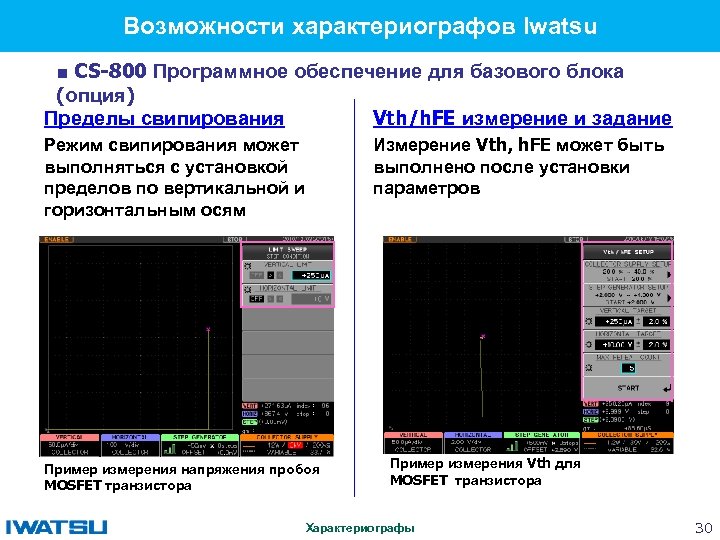

Возможности характериографов Iwatsu ■ CS-800 Программное обеспечение для базового блока (опция) 　　 Пределы свипирования Vth/h. FE измерение и задание Измерение Vth, h. FE может быть выполнено после установки параметров Режим свипирования может выполняться с установкой пределов по вертикальной и горизонтальным осям Пример измерения напряжения пробоя MOSFET транзистора Пример измерения Vth для MOSFET транзистора Характериографы 30

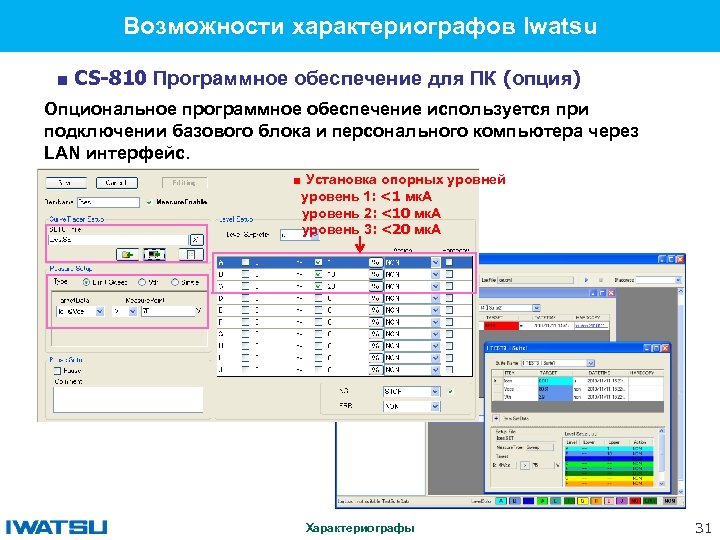

Возможности характериографов Iwatsu ■ CS-810 Программное обеспечение для ПК (опция) 　　 Опциональное программное обеспечение используется при подключении базового блока и персонального компьютера через LAN интерфейс. ■ Установка опорных уровней уровень 1: <1 мк. А уровень 2: <10 мк. А уровень 3: <20 мк. А Характериографы 31

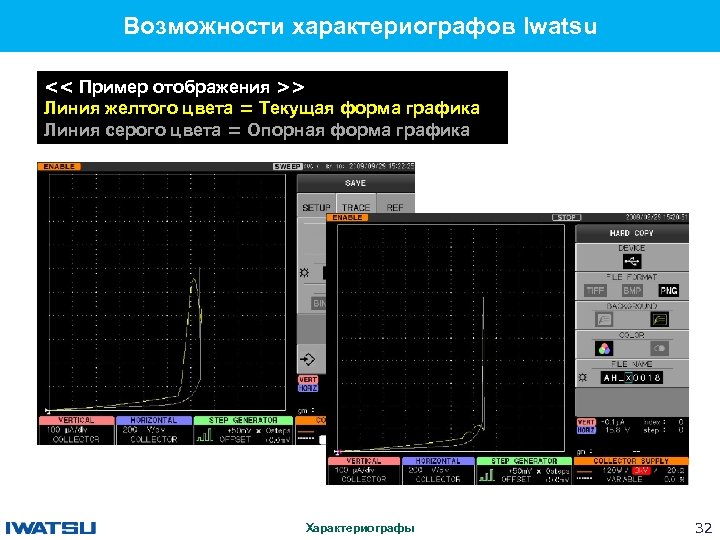

Возможности характериографов Iwatsu << Пример отображения >> 　　 Линия желтого цвета = Текущая форма графика Линия серого цвета = Опорная форма графика Характериографы 32

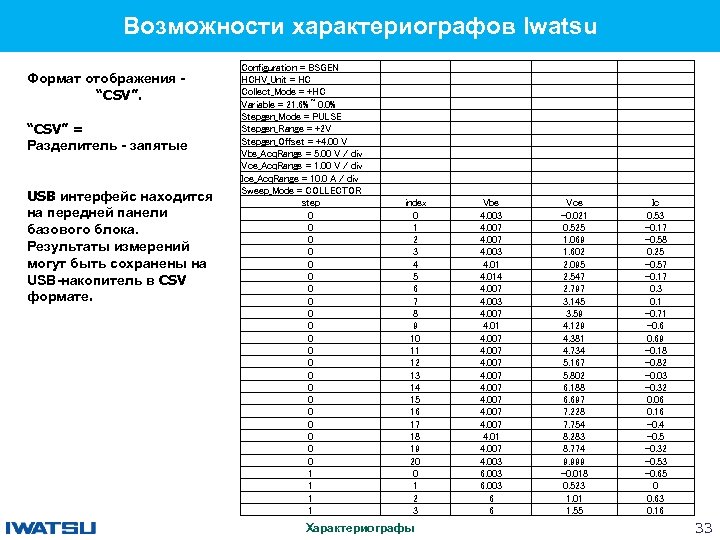

Возможности характериографов Iwatsu Формат отображения “CSV”. 　　 “CSV” = Разделитель - запятые USB интерфейс находится на передней панели базового блока. Результаты измерений могут быть сохранены на USB-накопитель в CSV формате. Configuration = BSGEN HCHV_Unit = HC Collect_Mode = +HC Variable = 21. 6% ~ 0. 0% Stepgen_Mode = PULSE Stepgen_Range = +2 V Stepgen_Offset = +4. 00 V Vbe_Acq. Range = 5. 00 V / div Vce_Acq. Range = 1. 00 V / div Ice_Acq. Range = 10. 0 A / div Sweep_Mode = COLLECTOR step 0 0 0 0 0 0 1 1 　 　 　 　 　 index 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 0 1 2 3 Характериографы 　 　 　 Vbe 4. 003 4. 007 4. 003 4. 014 4. 007 4. 003 4. 007 4. 01 4. 007 4. 003 6 6 　 　 　 Vce -0. 021 0. 525 1. 069 1. 602 2. 095 2. 547 2. 797 3. 145 3. 59 4. 129 4. 381 4. 734 5. 167 5. 802 6. 188 6. 697 7. 228 7. 754 8. 283 8. 774 9. 999 -0. 018 0. 523 1. 01 1. 55 Ic 0. 53 -0. 17 -0. 58 0. 25 -0. 57 -0. 17 0. 3 0. 1 -0. 71 -0. 69 -0. 18 -0. 82 -0. 03 -0. 32 0. 06 0. 16 -0. 4 -0. 5 -0. 32 -0. 53 -0. 65 0 0. 63 0. 16 33

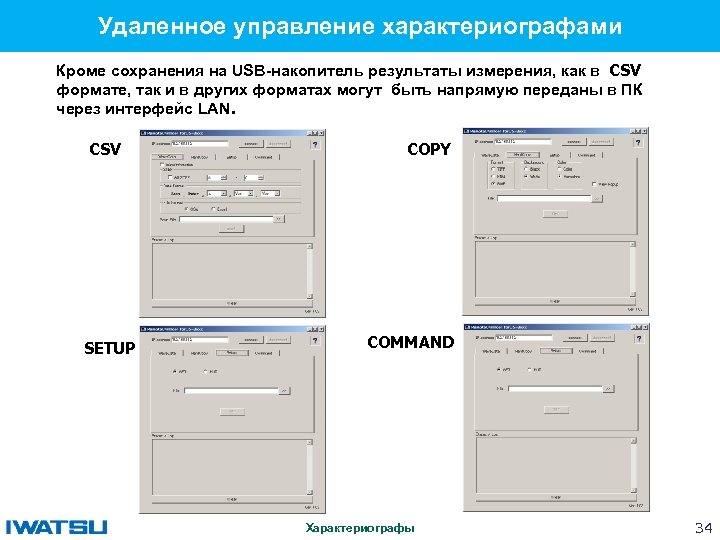

Удаленное управление характериографами 　　 Кроме сохранения на USB-накопитель результаты измерения, как в CSV формате, так и в других форматах могут быть напрямую переданы в ПК через интерфейс LAN. CSV SETUP COPY COMMAND Характериографы 34

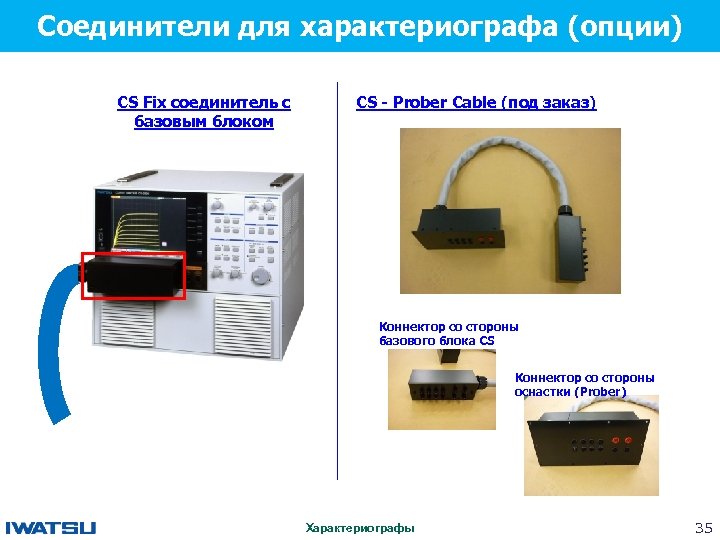

Соединители для характериографа (опции) 　　 CS Fix соединитель с базовым блоком CS - Prober Cable (под заказ) Коннектор со стороны базового блока CS Коннектор со стороны оснастки (Prober) Характериографы 35

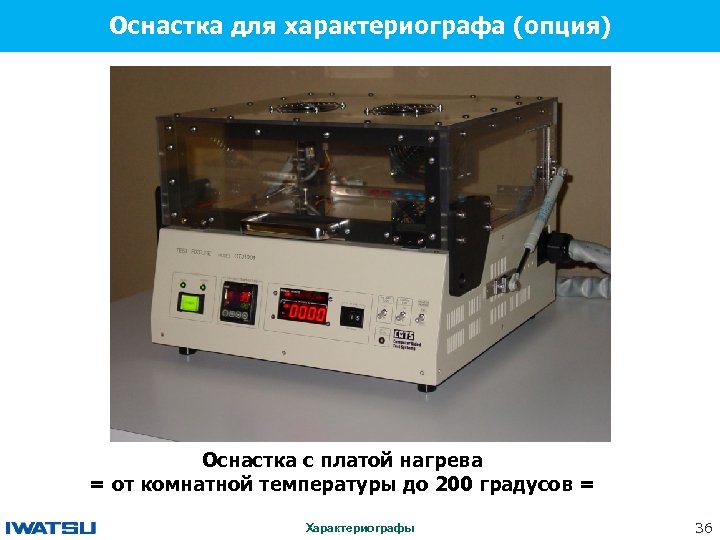

Оснастка для характериографа (опция) 　　 Оснастка с платой нагрева = от комнатной температуры до 200 градусов = Характериографы 36

　　 Заказать и. Можно в ЗАО «НПП Эликс» приобрести характериографы Iwatsu Адрес: Россия, 115211, Москва, Каширское шоссе, дом 57, корпус 5 Телефоны: (495) 781 -4969 (многоканальный), (495) 344 -9765, (495) 344 -9766, (495) 344 -8476, (495) 344 -6707, (495) 344 -9921, (495) 3449745, (495) 344 -9758 Факс: (495) 344 -9810 E-mail: eliks@eliks. ru www. eliks. ru Характериографы 37
