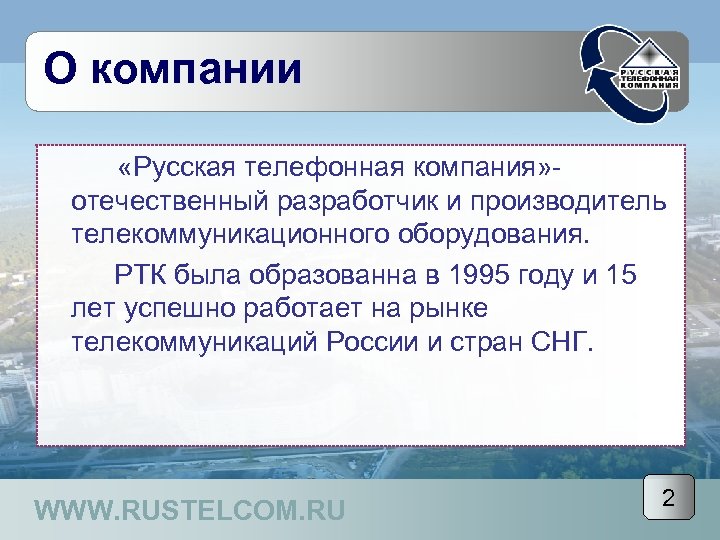

О компании «Русская телефонная компания» отечественный разработчик и производитель телекоммуникационного оборудования. РТК была образованна в 1995 году и 15 лет успешно работает на рынке телекоммуникаций России и стран СНГ. WWW. RUSTELCOM. RU 2

Основные виды производимой продукции • каналообразующая аппаратура. Аппаратура первичного мультиплексирования • аппаратура цифрового волоконнооптического линейного тракта (ЦВОЛТ) На предприятии внедрена и работает система качества в соответствии со стандартом ISO 9001 -2001 WWW. RUSTELCOM. RU 3

Кем эксплуатируется • Базовыми операторами электросвязи семи федеральных округов России; • (МРК ОАО «Связьинвест» ); • Территориальными отделениями ОАО «Ростелеком» ; • Операторами мобильных сетей связи; • Альтернативными операторами связи; • Органами государственной власти; • Государственными предприятиями; • Органами внутренних дел; • Органами госбезопасности; • Министерством обороны; • Различными отраслями промышленности (предприятия энергетики; предприятия нефтегазовой, металлургической промышленности) WWW. RUSTELCOM. RU 4

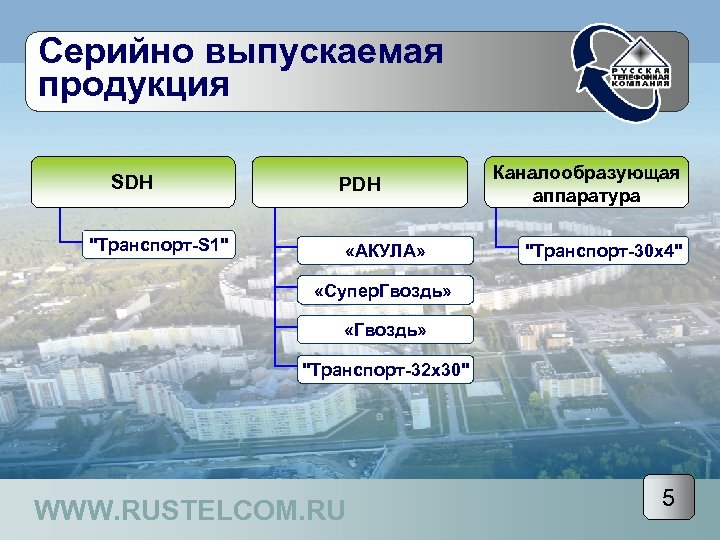

Серийно выпускаемая продукция SDH "Транспорт-S 1" PDH «АКУЛА» Каналообразующая аппаратура "Транспорт-30 х4" «Супер. Гвоздь» «Гвоздь» "Транспорт-32 х30" WWW. RUSTELCOM. RU 5

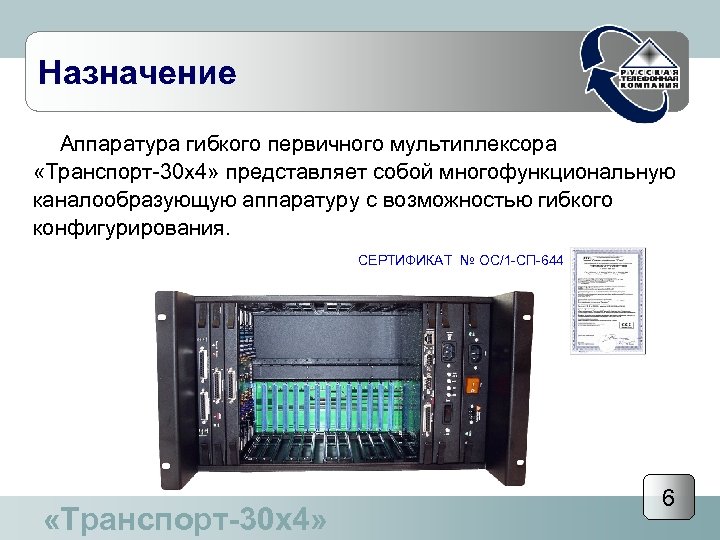

Назначение Аппаратура гибкого первичного мультиплексора «Транспорт-30 х4» представляет собой многофункциональную каналообразующую аппаратуру с возможностью гибкого конфигурирования. СЕРТИФИКАТ № ОС/1 -СП-644 «Транспорт-30 х4» 6

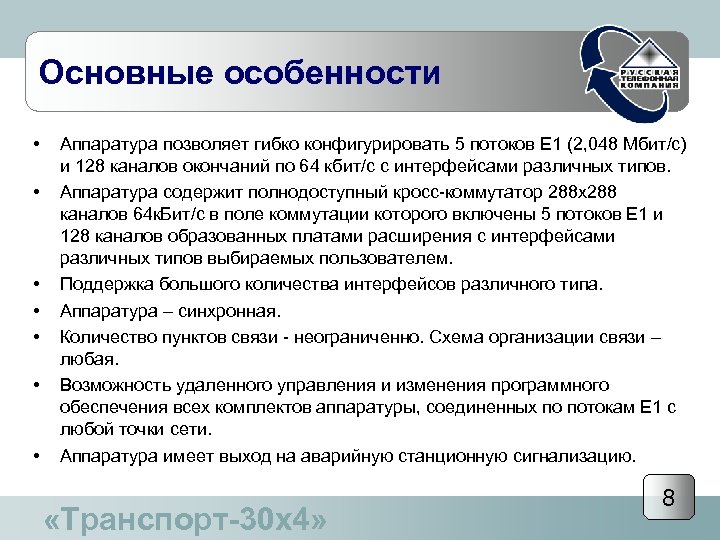

Основные особенности • • Аппаратура позволяет гибко конфигурировать 5 потоков Е 1 (2, 048 Мбит/с) и 128 каналов окончаний по 64 кбит/с c интерфейсами различных типов. Аппаратура содержит полнодоступный кросс-коммутатор 288 х288 каналов 64 к. Бит/с в поле коммутации которого включены 5 потоков Е 1 и 128 каналов образованных платами расширения с интерфейсами различных типов выбираемых пользователем. Поддержка большого количества интерфейсов различного типа. Аппаратура – синхронная. Количество пунктов связи - неограниченно. Схема организации связи – любая. Возможность удаленного управления и изменения программного обеспечения всех комплектов аппаратуры, соединенных по потокам Е 1 с любой точки сети. Аппаратура имеет выход на аварийную станционную сигнализацию. «Транспорт-30 х4» 8

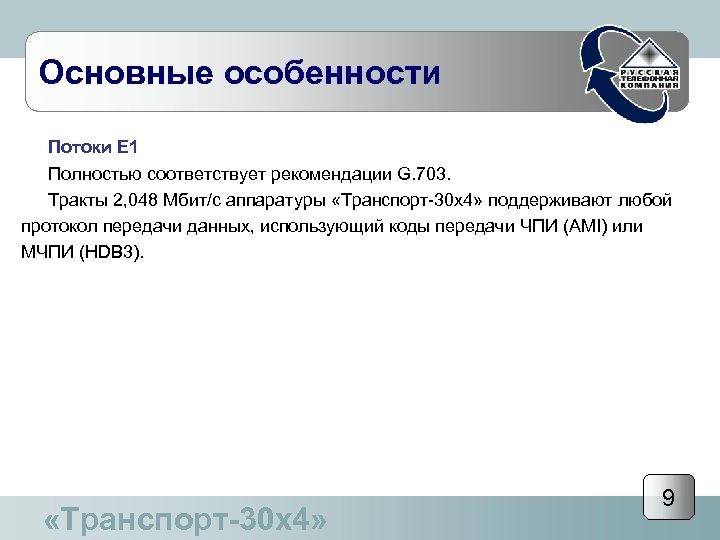

Основные особенности Потоки Е 1 Полностью соответствует рекомендации G. 703. Тракты 2, 048 Мбит/с аппаратуры «Транспорт-30 х4» поддерживают любой протокол передачи данных, использующий коды передачи ЧПИ (AMI) или МЧПИ (HDB 3). «Транспорт-30 х4» 9

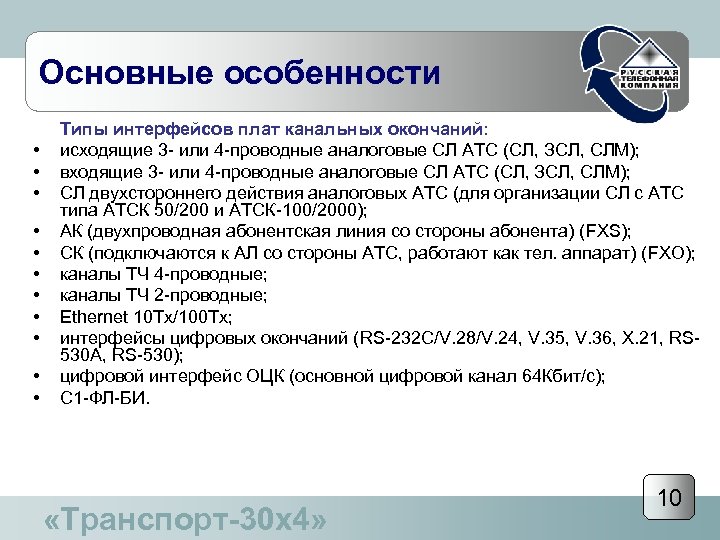

Основные особенности • • • Типы интерфейсов плат канальных окончаний: исходящие 3 - или 4 -проводные аналоговые СЛ АТС (СЛ, ЗСЛ, СЛМ); входящие 3 - или 4 -проводные аналоговые СЛ АТС (СЛ, ЗСЛ, СЛМ); СЛ двухстороннего действия аналоговых АТС (для организации СЛ с АТС типа АТСК 50/200 и АТСК-100/2000); АК (двухпроводная абонентская линия со стороны абонента) (FXS); СК (подключаются к АЛ со стороны АТС, работают как тел. аппарат) (FXO); каналы ТЧ 4 -проводные; каналы ТЧ 2 -проводные; Ethernet 10 Tx/100 Тx; интерфейсы цифровых окончаний (RS-232 C/V. 28/V. 24, V. 35, V. 36, X. 21, RS 530 A, RS-530); цифровой интерфейс ОЦК (основной цифровой канал 64 Кбит/с); С 1 -ФЛ-БИ. «Транспорт-30 х4» 10

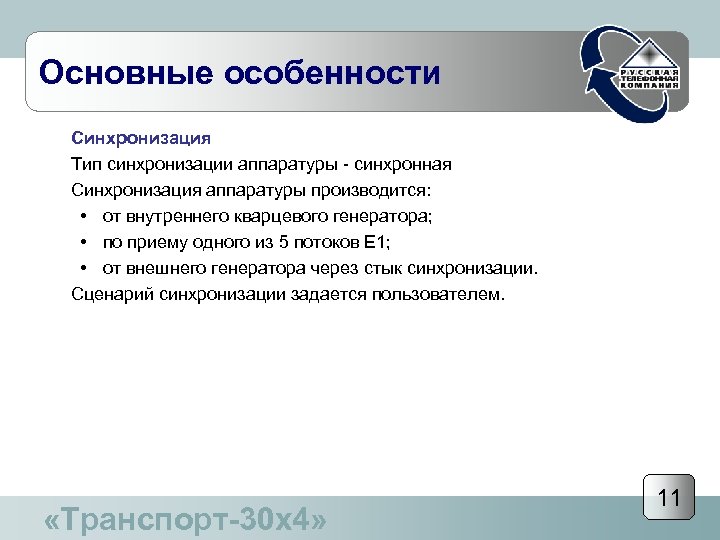

Основные особенности Синхронизация Тип синхронизации аппаратуры - синхронная Синхронизация аппаратуры производится: • от внутреннего кварцевого генератора; • по приему одного из 5 потоков Е 1; • от внешнего генератора через стык синхронизации. Сценарий синхронизации задается пользователем. «Транспорт-30 х4» 11

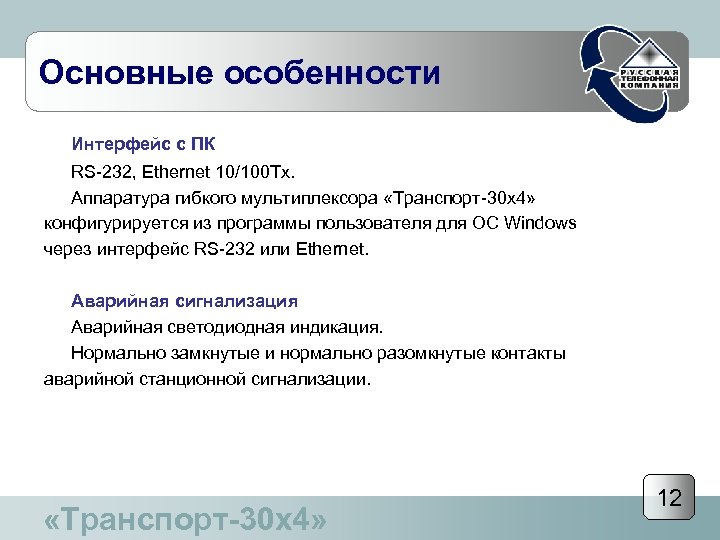

Основные особенности Интерфейс с ПК RS-232, Ethernet 10/100 Тх. Аппаратура гибкого мультиплексора «Транcпорт-30 х4» конфигурируется из программы пользователя для ОС Windows через интерфейс RS-232 или Ethernet. Аварийная сигнализация Аварийная светодиодная индикация. Нормально замкнутые и нормально разомкнутые контакты аварийной станционной сигнализации. «Транспорт-30 х4» 12

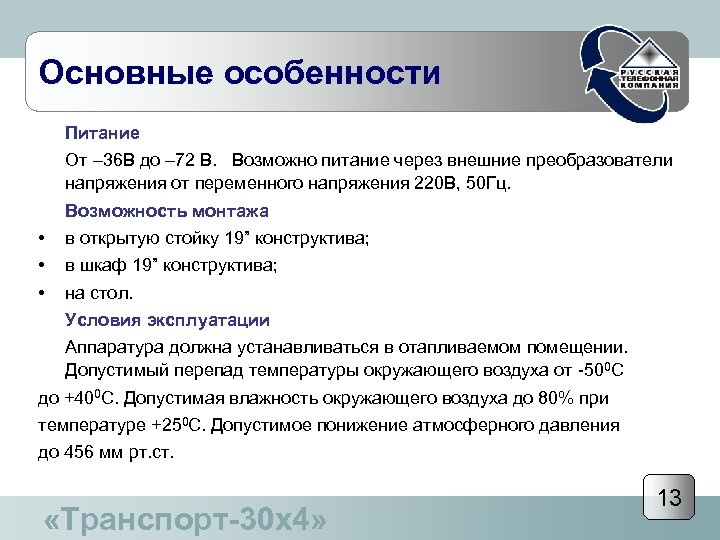

Основные особенности Питание От – 36 В до – 72 В. Возможно питание через внешние преобразователи напряжения от переменного напряжения 220 В, 50 Гц. Возможность монтажа • • • в открытую стойку 19” конструктива; в шкаф 19” конструктива; на стол. Условия эксплуатации Аппаратура должна устанавливаться в отапливаемом помещении. Допустимый перепад температуры окружающего воздуха от -500 С до +400 С. Допустимая влажность окружающего воздуха до 80% при температуре +250 С. Допустимое понижение атмосферного давления до 456 мм рт. ст. «Транспорт-30 х4» 13

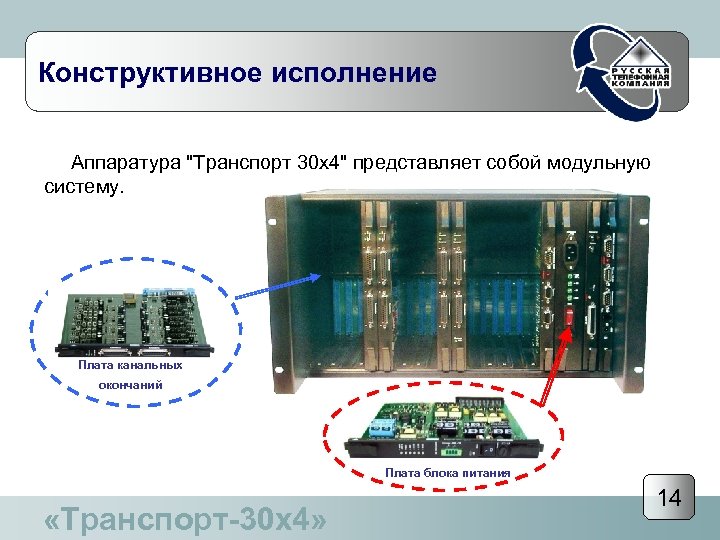

Конструктивное исполнение Аппаратура "Транспорт 30 х4" представляет собой модульную систему. Плата канальных окончаний Плата блока питания «Транспорт-30 х4» 14

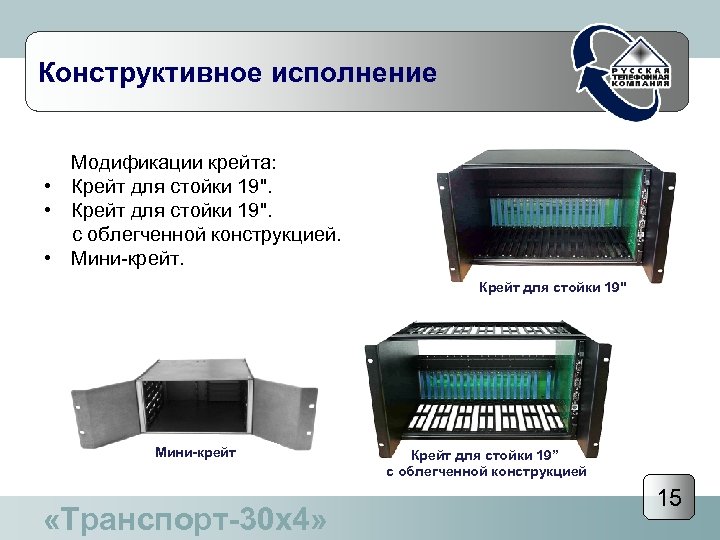

Конструктивное исполнение Модификации крейта: • Крейт для стойки 19". с облегченной конструкцией. • Мини-крейт. Крейт для стойки 19" Мини-крейт «Транспорт-30 х4» Крейт для стойки 19” с облегченной конструкцией 15

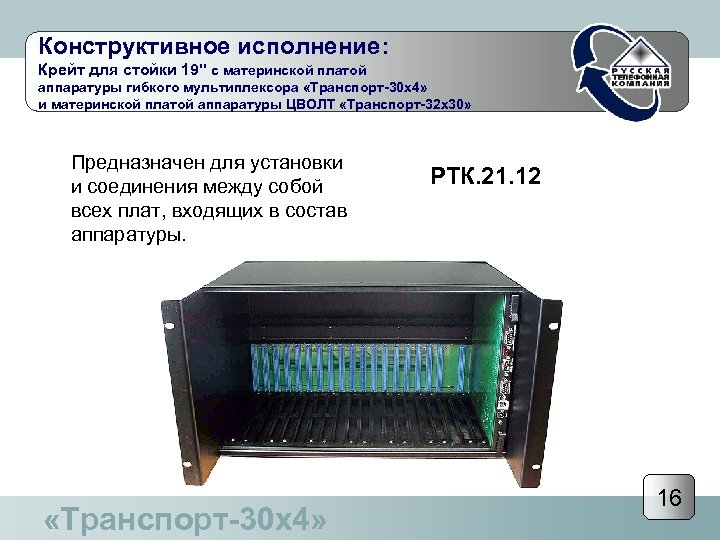

Конструктивное исполнение: Крейт для стойки 19" с материнской платой аппаратуры гибкого мультиплексора «Транспорт-30 х4» и материнской платой аппаратуры ЦВОЛТ «Транспорт-32 х30» Предназначен для установки и соединения между собой всех плат, входящих в состав аппаратуры. «Транспорт-30 х4» РТК. 21. 12 16

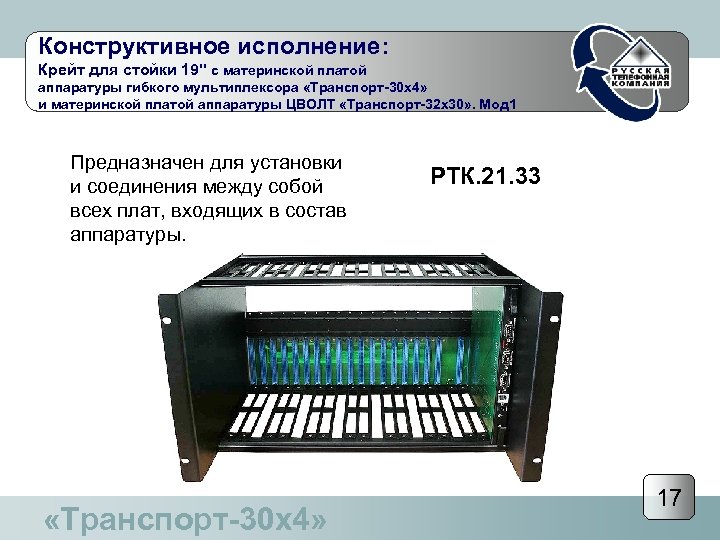

Конструктивное исполнение: Крейт для стойки 19" с материнской платой аппаратуры гибкого мультиплексора «Транспорт-30 х4» и материнской платой аппаратуры ЦВОЛТ «Транспорт-32 х30» . Мод 1 Предназначен для установки и соединения между собой всех плат, входящих в состав аппаратуры. «Транспорт-30 х4» РТК. 21. 33 17

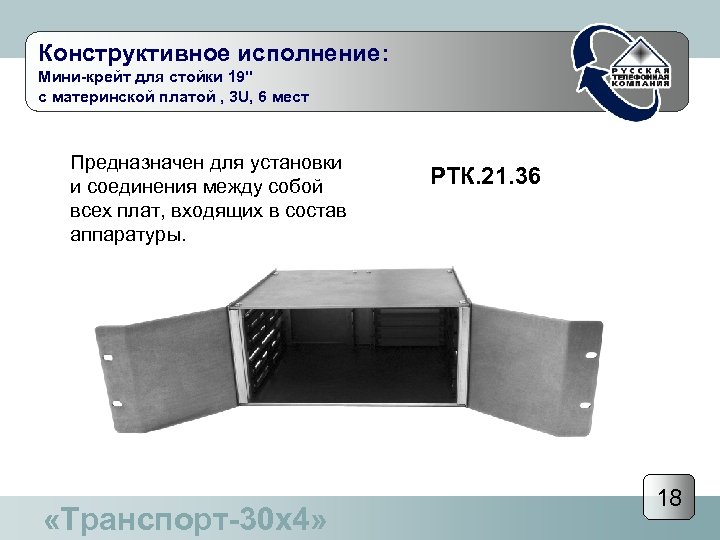

Конструктивное исполнение: Мини-крейт для стойки 19" с материнской платой , 3 U, 6 мест Предназначен для установки и соединения между собой всех плат, входящих в состав аппаратуры. «Транспорт-30 х4» РТК. 21. 36 18

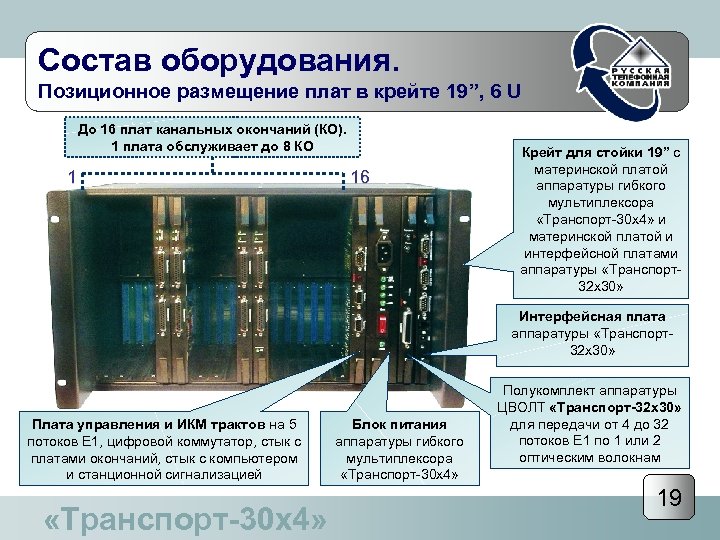

Состав оборудования. Позиционное размещение плат в крейте 19”, 6 U До 16 плат канальных окончаний (КО). 1 плата обслуживает до 8 КО 1 16 Крейт для стойки 19” с материнской платой аппаратуры гибкого мультиплексора «Транспорт-30 х4» и материнской платой и интерфейсной платами аппаратуры «Транспорт32 х30» Интерфейсная плата аппаратуры «Транспорт32 х30» Плата управления и ИКМ трактов на 5 потоков Е 1, цифровой коммутатор, стык с платами окончаний, стык с компьютером и станционной сигнализацией «Транспорт-30 х4» Блок питания аппаратуры гибкого мультиплексора «Транспорт-30 х4» Полукомплект аппаратуры ЦВОЛТ «Транспорт-32 х30» для передачи от 4 до 32 потоков Е 1 по 1 или 2 оптическим волокнам 19

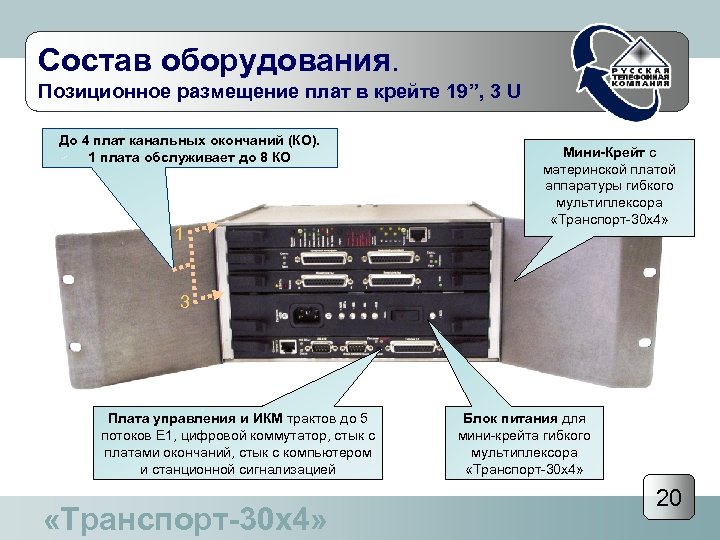

Состав оборудования. Позиционное размещение плат в крейте 19”, 3 U До 4 плат канальных окончаний (КО). 1 плата обслуживает до 8 КО 1 Мини-Крейт с материнской платой аппаратуры гибкого мультиплексора «Транспорт-30 х4» 3 Плата управления и ИКМ трактов до 5 потоков Е 1, цифровой коммутатор, стык с платами окончаний, стык с компьютером и станционной сигнализацией «Транспорт-30 х4» Блок питания для мини-крейта гибкого мультиплексора «Транспорт-30 х4» 20

Состав оборудования: Плата блока питания Назначение: • Подача первичного напряжения питания в аппаратуру. • Формирование всех необходимых вторичных напряжений питания. • Формирование вызывного напряжения питания. Особенности: • Наличие нескольких модификаций: – 1 место, БП и ГВН, резервирование – 1 место, БП и ГВН, без резервирования для мини-крейта – 1 место ГВН и без БП «Транспорт-30 х4» РТК. 21. 52 РТК. 21. 51 РТК. 21. 40 21

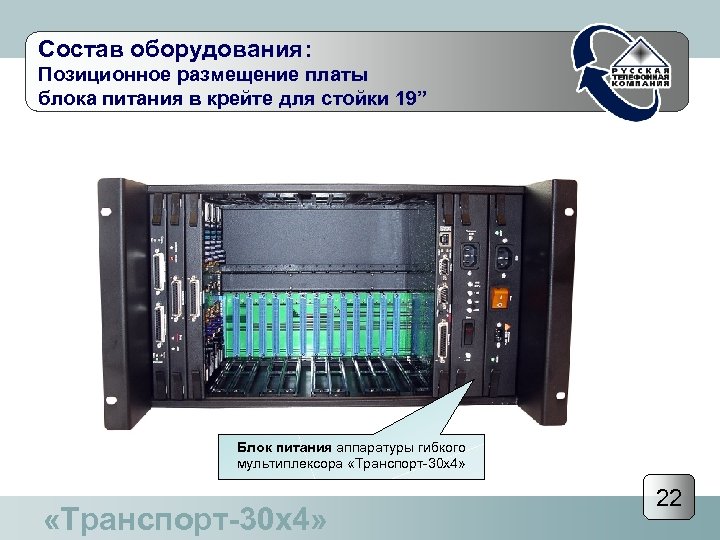

Состав оборудования: Позиционное размещение платы блока питания в крейте для стойки 19” Блок питания аппаратуры гибкого мультиплексора «Транспорт-30 х4» 22

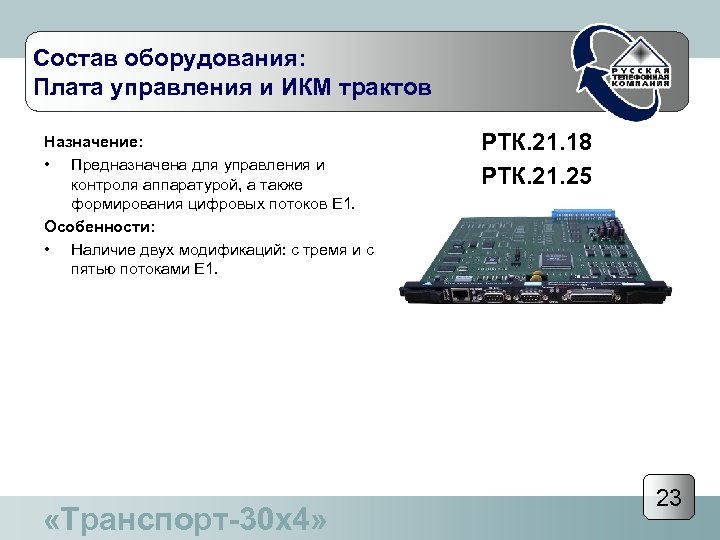

Состав оборудования: Плата управления и ИКМ трактов Назначение: • Предназначена для управления и контроля аппаратурой, а также формирования цифровых потоков Е 1. Особенности: • Наличие двух модификаций: с тремя и с пятью потоками Е 1. «Транспорт-30 х4» РТК. 21. 18 РТК. 21. 25 23

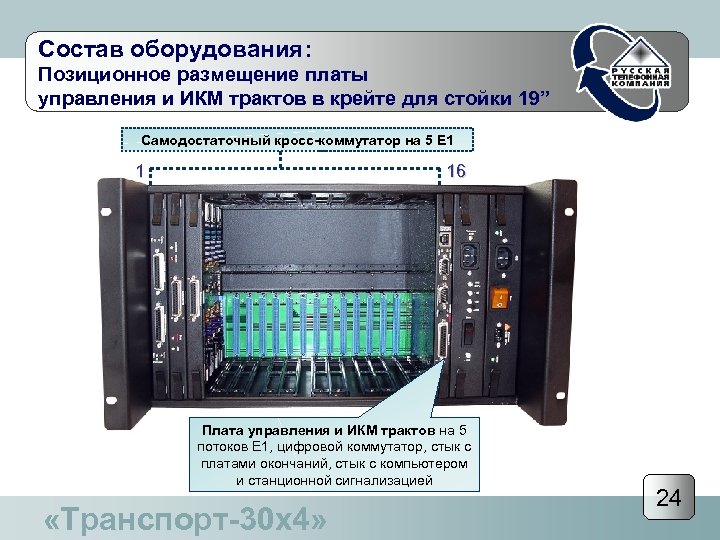

Состав оборудования: Позиционное размещение платы управления и ИКМ трактов в крейте для стойки 19” Самодостаточный кросс-коммутатор на 5 Е 1 1 16 Плата управления и ИКМ трактов на 5 потоков Е 1, цифровой коммутатор, стык с платами окончаний, стык с компьютером и станционной сигнализацией «Транспорт-30 х4» 24

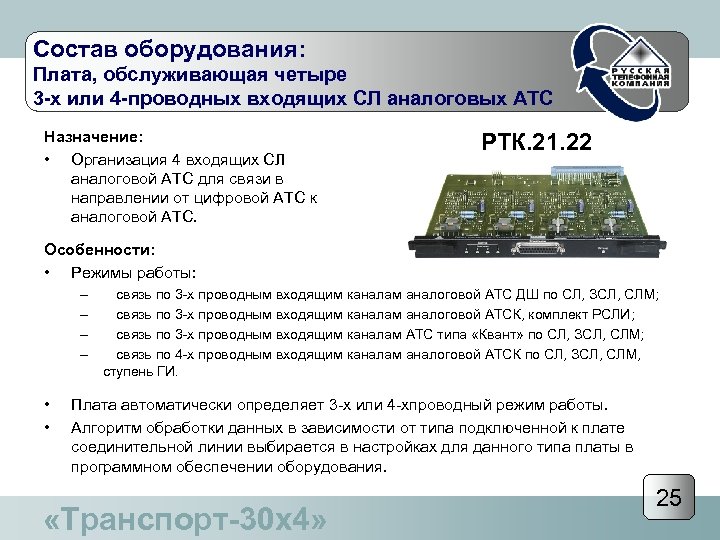

Состав оборудования: Плата, обслуживающая четыре 3 -х или 4 -проводных входящих СЛ аналоговых АТС Назначение: • Организация 4 входящих СЛ аналоговой АТС для связи в направлении от цифровой АТС к аналоговой АТС. РТК. 21. 22 Особенности: • Режимы работы: – – • • связь по 3 -х проводным входящим каналам аналоговой АТС ДШ по СЛ, ЗСЛ, СЛМ; связь по 3 -х проводным входящим каналам аналоговой АТСК, комплект РСЛИ; связь по 3 -х проводным входящим каналам АТС типа «Квант» по СЛ, ЗСЛ, СЛМ; связь по 4 -х проводным входящим каналам аналоговой АТСК по СЛ, ЗСЛ, СЛМ, ступень ГИ. Плата автоматически определяет 3 -х или 4 -хпроводный режим работы. Алгоритм обработки данных в зависимости от типа подключенной к плате соединительной линии выбирается в настройках для данного типа платы в программном обеспечении оборудования. «Транспорт-30 х4» 25

Состав оборудования: Плата, обслуживающая четыре 3 -х или 4 -проводных исходящих СЛ аналоговых АТС Назначение: • Организация 4 исходящих СЛ аналоговой АТС для связи в направлении от аналоговой АТС к цифровой АТС. РТК. 21. 23 Особенности: • Режимы работы: – – связь по 3 -хпроводным исходящим каналам аналоговой АТС ДШ по СЛ, ЗСЛ, СЛМ; связь по 3 -хпроводным исходящим каналам аналоговой АТСК, комплект РСЛИ; связь по 3 -хпроводным исходящим каналам АТС типа «Квант» по СЛ, ЗСЛ, СЛМ; связь по 4 -хпроводным исходящим каналам аналоговой АТСК по СЛ, ЗСЛ, СЛМ, ступень ГИ. • Выбор 3 -х, 4 -х проводного режима работы платы производится перемычками на плате. • Алгоритм обработки данных в зависимости от типа подключенной к плате соединительной линии выбирается в настройках для данного типа платы в программном обеспечении оборудования. «Транспорт-30 х4» 26

Состав оборудования: Плата, обслуживающая восемь абонентских комплектов (FXS). Модификация 3. Назначение: • Удлинение абонентских линий по трактам Е 1; • Организация каналов прямых абонентов; РТК. 21. 32 Особенности: • Обеспечивает подключение 8 телефонных аппаратов. • Выполняет функции аналогичные абонентским комплектам АТС. Fх. S • Встроенная самовосстанавливающаяся защита от попадания напряжения 220 В, 50 Гц и высокого напряжения до 50 к. В «Транспорт-30 х4» 27

Состав оборудования: Плата, обслуживающая восемь станционных комплектов (FXО). Модификация 1. Назначение: • Организация абонентских линий по трактам Е 1. РТК. 21. 43 Особенности: • Обеспечивает подключение к 8 абонентским линиям любых типов АТС. • Выполняет функции аналогичные функциям телефонного аппарата. Fх. О «Транспорт-30 х4» 28

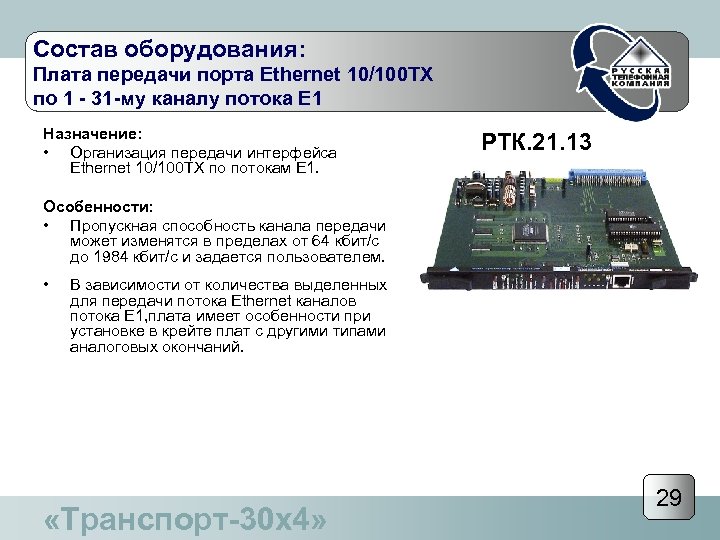

Состав оборудования: Плата передачи порта Ethernet 10/100 TX по 1 - 31 -му каналу потока Е 1 Назначение: • Организация передачи интерфейса Ethernet 10/100 TX по потокам Е 1. РТК. 21. 13 Особенности: • Пропускная способность канала передачи может изменятся в пределах от 64 кбит/с до 1984 кбит/с и задается пользователем. • В зависимости от количества выделенных для передачи потока Ethernet каналов потока Е 1, плата имеет особенности при установке в крейте плат с другими типами аналоговых окончаний. «Транспорт-30 х4» 29

Состав оборудования: Плата, обслуживающая 8 канальных окончаний с одним из типов интерфейсов Назначение: • Организация каналов ТЧ 2 -х проводных; • Организация каналов ТЧ 4 -х проводных; • Организация каналов интерфейса 4 -х проводной СЛ двухстороннего действия аналоговых АТС типа АТСК 50/200 и АТСК 100/2000. РТК. 21. 48 Особенности: • Выбор интерфейса каждого канала производится перемычками на плате. • В режиме ТЧ 2 -х или 4 -х проводных, платы предназначены для образования стыка с внешней аппаратурой, преобразования сигналов тональной частоты: телефонные аппараты, оборудование передачи данных и т. д. • В режиме СЛ двустороннего действия аппаратура обеспечивает взаимодействие ЦАТС с аналоговой АТС сельского типа, АТСК 50/200 и АТСК 100/2000. «Транспорт-30 х4» 30

Состав оборудования: Плата, обслуживающая 6 канальных окончаний с одним из типов интерфейсов Назначение: • Абонентский комплект (FXS); • Станционный комплект (FXO); • Канал ТЧ 2 -проводный; • Канал ТЧ 4 -проводный; • Прямой телефон с индукторным вызовом (сигнализация 2600 Гц). РТК. 21. 50 Особенности: • Выбор типа интерфейса каждого канала производится перемычками на плате. • В режиме АК и СК плата образует стыки для подключения абонентских аппаратов и СК (АК на телефонной станции) соответственно. • В режиме ТЧ 2 -х или 4 -х проводных, платы предназначены для образования стыка с внешней аппаратурой, преобразования сигналов тональной частоты. • В режиме прямого абонента обеспечивает прямую связь между двумя обычными телефонными аппаратами. «Транспорт-30 х4» 31

Состав оборудования: Плата канальных окончаний, содержащая 4 порта с интерфейсом передачи данных С 1 -ФЛ-БИ Назначение: • Передача асинхронного потока данных стыка С 1 -ФЛ-БИ со скоростями 2, 4; 4, 8; 9, 6; 16; 32; 48; 64 Кбит/с через поток Е 1. РТК. 21. 29 Особенности: • Обеспечивает возможность подключения к специальной аппаратуре, имеющей стык С 1 -И, который используется в основном на станциях космической связи и в шифровальной аппаратуре «Транспорт-30 х4» 32

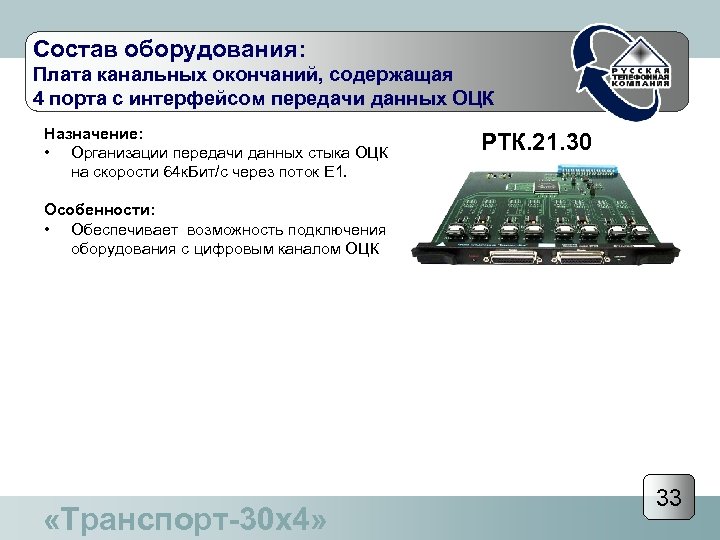

Состав оборудования: Плата канальных окончаний, содержащая 4 порта с интерфейсом передачи данных ОЦК Назначение: • Организации передачи данных стыка ОЦК на скорости 64 к. Бит/с через поток Е 1. РТК. 21. 30 Особенности: • Обеспечивает возможность подключения оборудования с цифровым каналом ОЦК «Транспорт-30 х4» 33

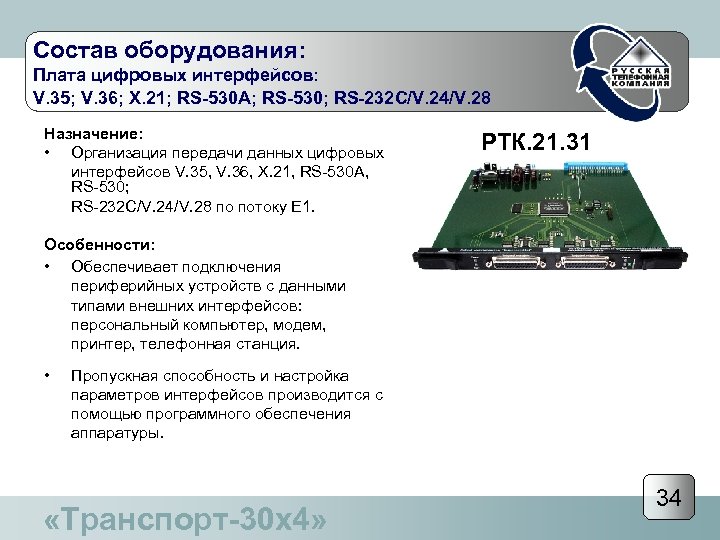

Состав оборудования: Плата цифровых интерфейсов: V. 35; V. 36; X. 21; RS-530 A; RS-530; RS-232 С/V. 24/V. 28 Назначение: • Организация передачи данных цифровых интерфейсов V. 35, V. 36, X. 21, RS-530 A, RS-530; RS-232 С/V. 24/V. 28 по потоку Е 1. РТК. 21. 31 Особенности: • Обеспечивает подключения периферийных устройств с данными типами внешних интерфейсов: персональный компьютер, модем, принтер, телефонная станция. • Пропускная способность и настройка параметров интерфейсов производится с помощью программного обеспечения аппаратуры. «Транспорт-30 х4» 34

Техническая поддержка и гарантийное обслуживание • «Русская телефонная компания» дает гарантию на все оборудование – 3 года с момента получения продукции Заказчиком. • В течение этого срока при наступлении гарантийного случая мы гарантируем бесплатный ремонт или замену оборудования. • При наступлении гарантийного случая все расходы по доставке продукции для ремонта, замены и обратно оплачивается нашей компанией. • Все оборудование, проданное нашими представителями, также обеспечивается гарантийными обязательствами. • После истечения гарантийного срока мы гарантируем предоставление услуг по ремонту аппаратуры в течение всего времени жизни оборудования. WWW. RUSTELCOM. RU 35

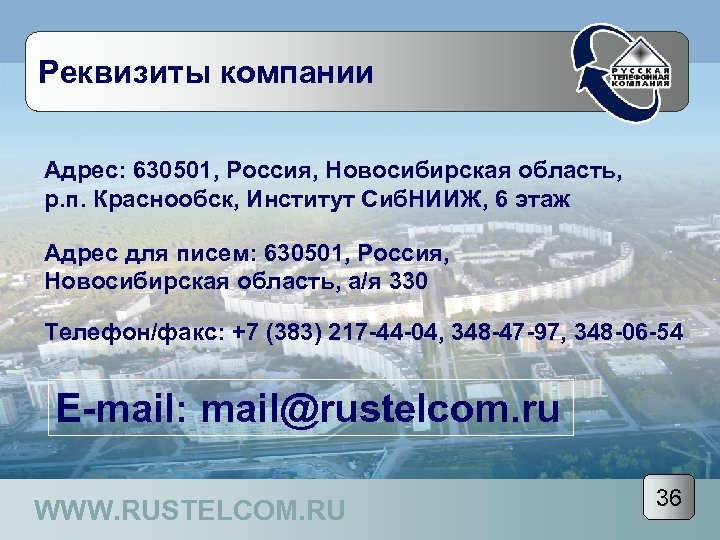

Реквизиты компании Адрес: 630501, Россия, Новосибирская область, р. п. Краснообск, Институт Сиб. НИИЖ, 6 этаж Адрес для писем: 630501, Россия, Новосибирская область, а/я 330 Телефон/факс: +7 (383) 217 -44 -04, 348 -47 -97, 348 -06 -54 E-mail: mail@rustelcom. ru WWW. RUSTELCOM. RU 36
