Скачать презентацию www masterkomforta com Компания Мастер Комфорта приглашает к Скачать презентацию www masterkomforta com Компания Мастер Комфорта приглашает к

Монтаж окон ПВХ по ГОСТу.pptx

  • Количество слайдов: 122

www. masterkomforta. com Компания «Мастер Комфорта» приглашает к сотрудничеству Главный офис: Россия, Алтайский край, www. masterkomforta. com Компания «Мастер Комфорта» приглашает к сотрудничеству Главный офис: Россия, Алтайский край, г. Барнаул, Рыбозаводской проезд, д. 24, 2 этаж Телефон: +7(3852) 253 -257 Телефон коммерческого отдела: +7(3852) 56 -14 -06 E-mail: master. komforta@mail. ru Представительство в Республике Казахстан: г. Оскемен, ул. Казахстан, 71 а, офис 408 Телефон: +7 -777 -790 -09 -35; +7(7232) 260 -243 E-mail: master. komforta. 1@mail. ru Начальник коммерческого отдела: Айрих Алексей Олегович Телефон: +7 -903 -990 -52 -22; +7 -777 -494 -49 -73 Региональный менеджер: Ковалев Сергей Николаевич Телефон: +7 -960 -936 -49 -00; +7 -702 -864 -49 -71

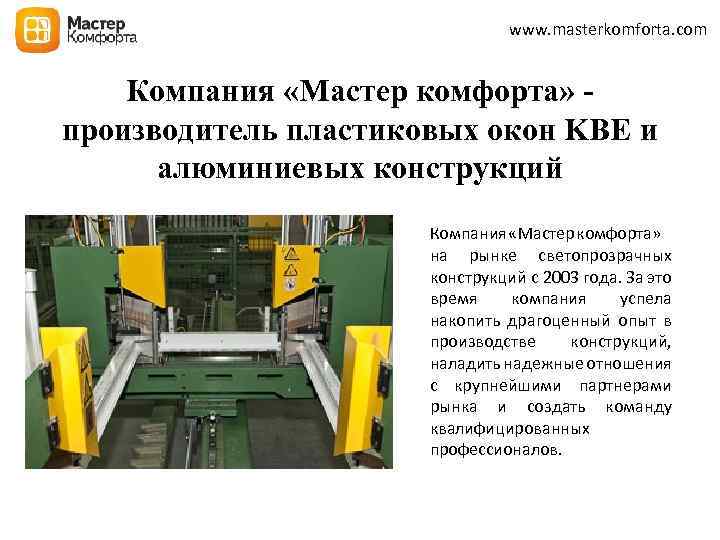

www. masterkomforta. com Компания «Мастер комфорта» производитель пластиковых окон KBE и алюминиевых конструкций Компания www. masterkomforta. com Компания «Мастер комфорта» производитель пластиковых окон KBE и алюминиевых конструкций Компания «Мастер комфорта» на рынке светопрозрачных конструкций с 2003 года. За это время компания успела накопить драгоценный опыт в производстве конструкций, наладить надежные отношения с крупнейшими партнерами рынка и создать команду квалифицированных профессионалов.

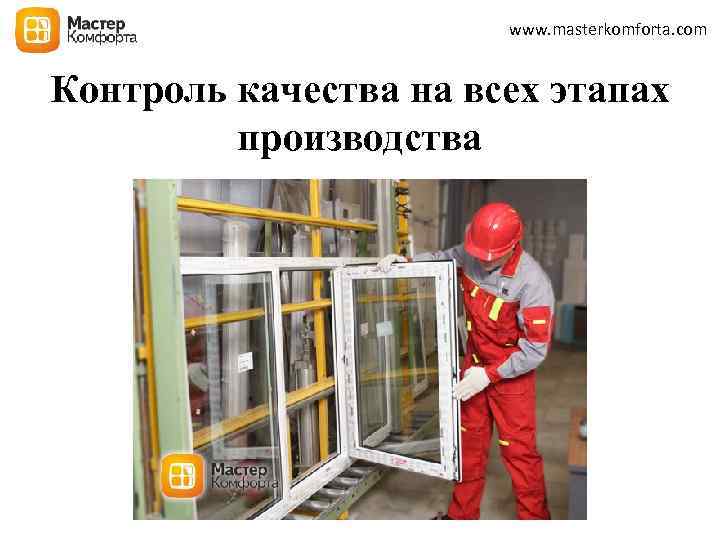

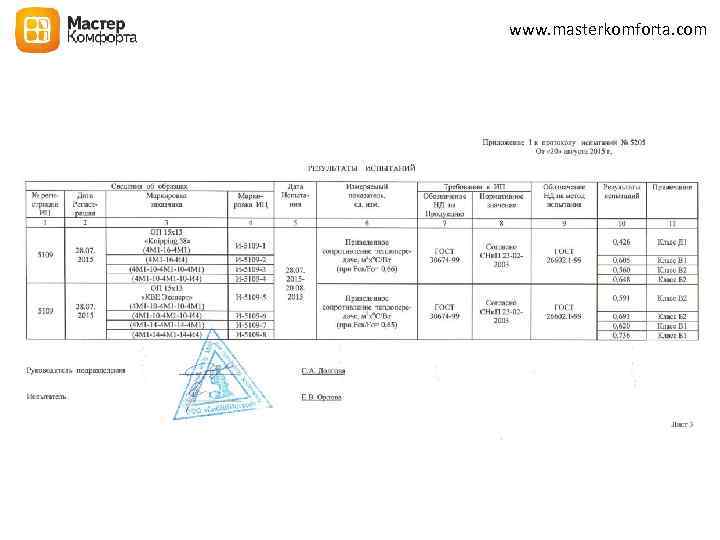

www. masterkomforta. com Контроль качества на всех этапах производства www. masterkomforta. com Контроль качества на всех этапах производства

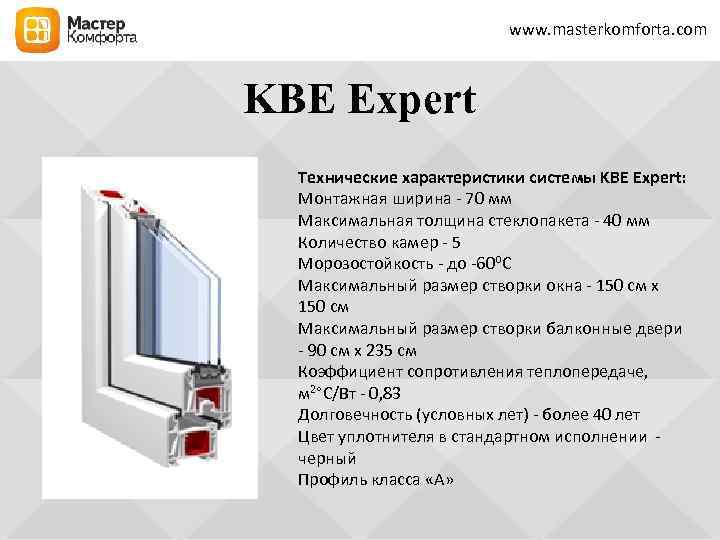

www. masterkomforta. com KBE Expert Технические характеристики системы KBE Expert: Монтажная ширина - 70 www. masterkomforta. com KBE Expert Технические характеристики системы KBE Expert: Монтажная ширина - 70 мм Максимальная толщина стеклопакета - 40 мм Количество камер - 5 Морозостойкость - до -60⁰С Максимальный размер створки окна - 150 см х 150 см Максимальный размер створки балконные двери - 90 см х 235 см Коэффициент сопротивления теплопередаче, м 2°С/Вт - 0, 83 Долговечность (условных лет) - более 40 лет Цвет уплотнителя в стандартном исполнении - черный Профиль класса «А»

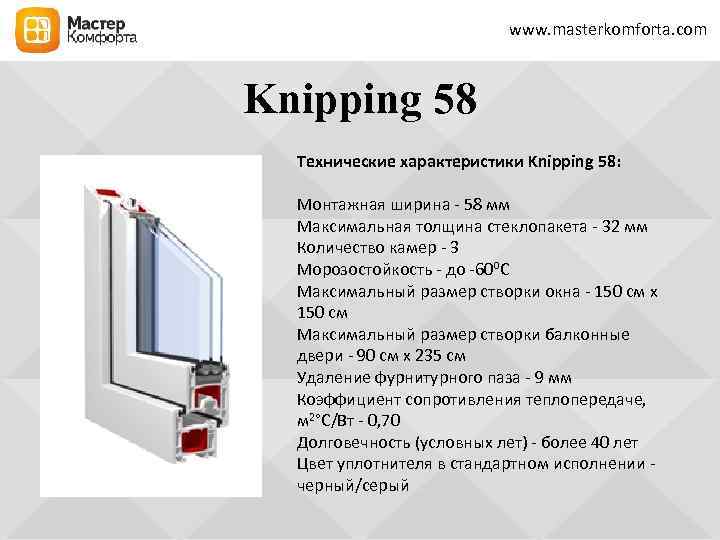

www. masterkomforta. com Knipping 58 Технические характеристики Knipping 58: Монтажная ширина - 58 мм www. masterkomforta. com Knipping 58 Технические характеристики Knipping 58: Монтажная ширина - 58 мм Максимальная толщина стеклопакета - 32 мм Количество камер - 3 Морозостойкость - до -60⁰С Максимальный размер створки окна - 150 см х 150 см Максимальный размер створки балконные двери - 90 см х 235 см Удаление фурнитурного паза - 9 мм Коэффициент сопротивления теплопередаче, м 2°С/Вт - 0, 70 Долговечность (условных лет) - более 40 лет Цвет уплотнителя в стандартном исполнении - черный/серый

www. masterkomforta. com Портальные двери и окна Портальные двери и окна имеют уникальные преимущества, www. masterkomforta. com Портальные двери и окна Портальные двери и окна имеют уникальные преимущества, в сравнении с остальными видами ПВХ конструкций. - раздвижные конструкции не занимают лишнего места при открывании - при сквозняке не страдают шторы, которые зажимали обычные створки, и горшки с цветами, стоящими на подоконнике (открывающаяся створка их опрокидывала)

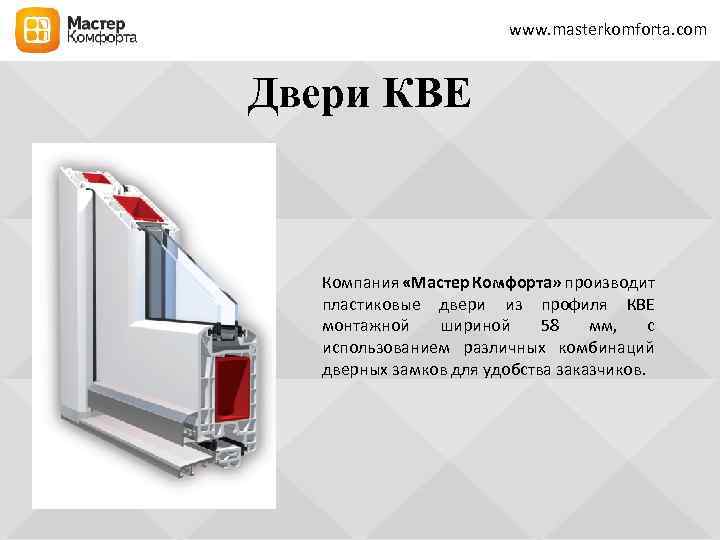

www. masterkomforta. com Двери КВЕ Компания «Мастер Комфорта» производит пластиковые двери из профиля КВЕ www. masterkomforta. com Двери КВЕ Компания «Мастер Комфорта» производит пластиковые двери из профиля КВЕ монтажной шириной 58 мм, с использованием различных комбинаций дверных замков для удобства заказчиков.

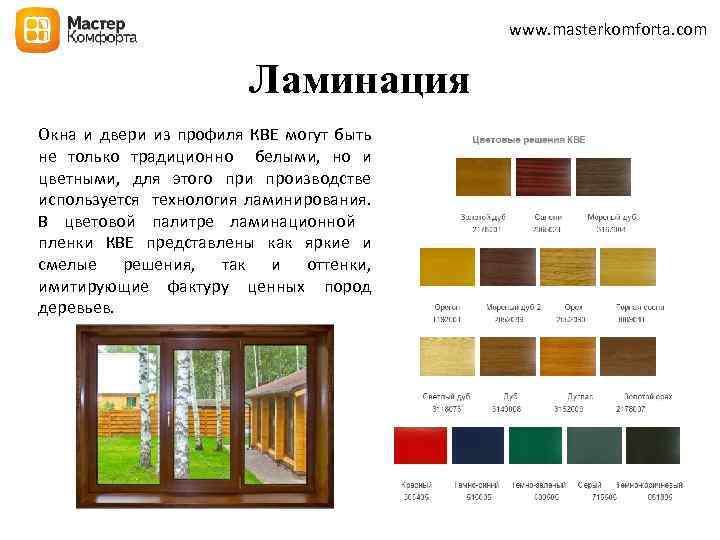

www. masterkomforta. com Ламинация Окна и двери из профиля КBЕ могут быть не только www. masterkomforta. com Ламинация Окна и двери из профиля КBЕ могут быть не только традиционно белыми, но и цветными, для этого при производстве используется технология ламинирования. В цветовой палитре ламинационной пленки КBЕ представлены как яркие и смелые решения, так и оттенки, имитирующие фактуру ценных пород деревьев.

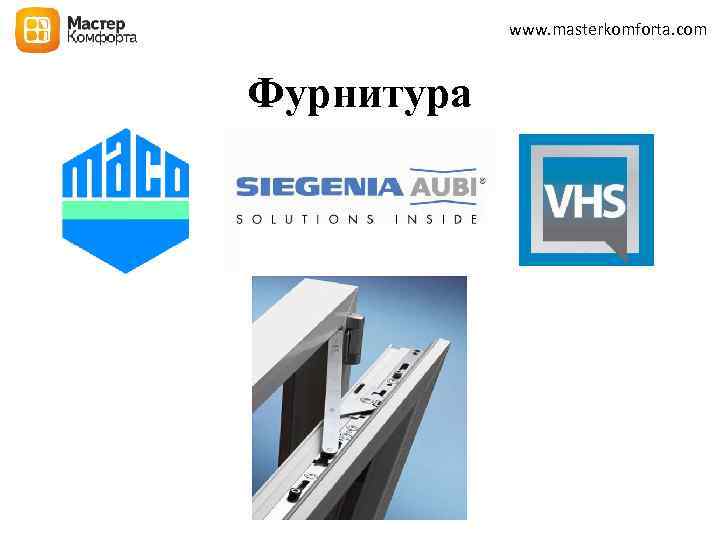

www. masterkomforta. com Фурнитура www. masterkomforta. com Фурнитура

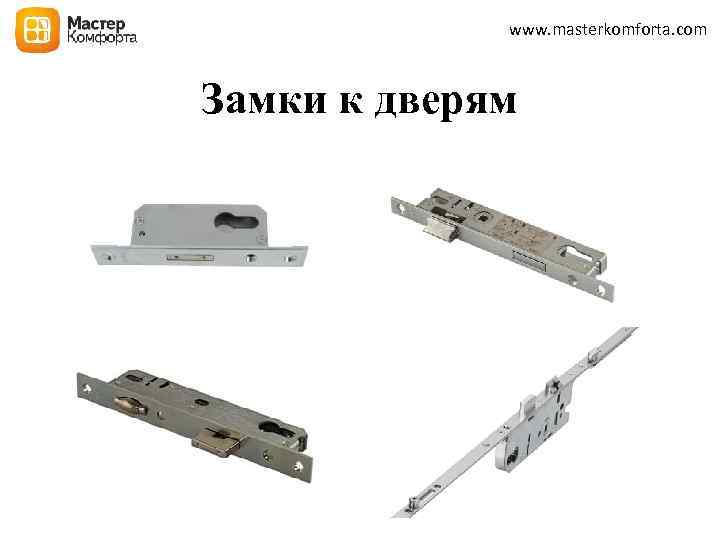

www. masterkomforta. com Замки к дверям www. masterkomforta. com Замки к дверям

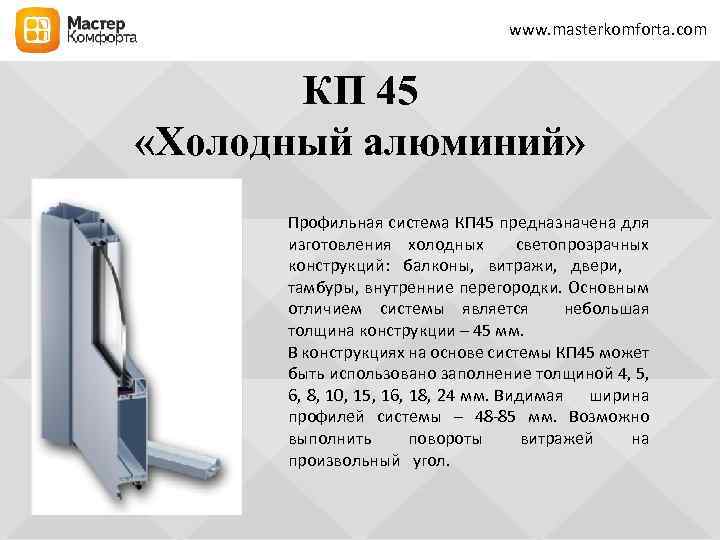

www. masterkomforta. com КП 45 «Холодный алюминий» Профильная система КП 45 предназначена для изготовления www. masterkomforta. com КП 45 «Холодный алюминий» Профильная система КП 45 предназначена для изготовления холодных светопрозрачных конструкций: балконы, витражи, двери, тамбуры, внутренние перегородки. Основным отличием системы является небольшая толщина конструкции – 45 мм. В конструкциях на основе системы КП 45 может быть использовано заполнение толщиной 4, 5, 6, 8, 10, 15, 16, 18, 24 мм. Видимая ширина профилей системы – 48 -85 мм. Возможно выполнить повороты витражей на произвольный угол.

www. masterkomforta. com КПТ 74 «Теплый алюминий» Применение «теплые» светопрозрачные конструкции Толщина конструкции 74 www. masterkomforta. com КПТ 74 «Теплый алюминий» Применение «теплые» светопрозрачные конструкции Толщина конструкции 74 мм Поворот конструкции на угол от 90° до 270° Толщина заполнения 24, 28, 32, 38 и 40 мм Максимальные размеры створки высота до 2400 мм, ширина 1600 мм

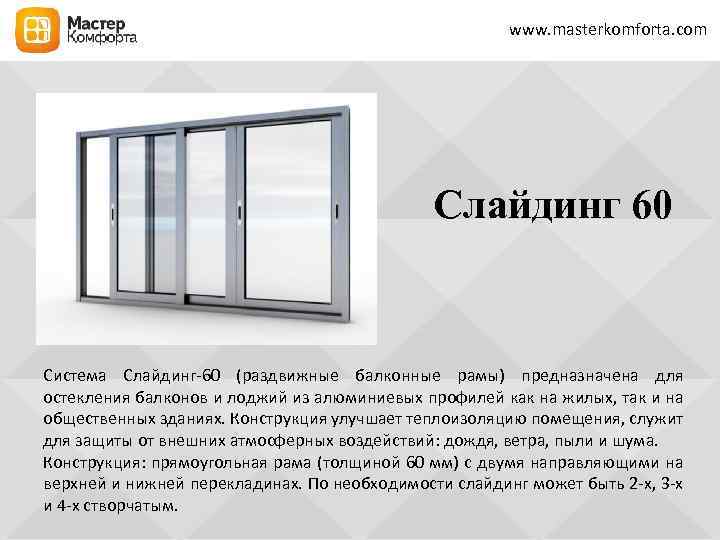

www. masterkomforta. com Слайдинг 60 Система Слайдинг-60 (раздвижные балконные рамы) предназначена для остекления балконов www. masterkomforta. com Слайдинг 60 Система Слайдинг-60 (раздвижные балконные рамы) предназначена для остекления балконов и лоджий из алюминиевых профилей как на жилых, так и на общественных зданиях. Конструкция улучшает теплоизоляцию помещения, служит для защиты от внешних атмосферных воздействий: дождя, ветра, пыли и шума. Конструкция: прямоугольная рама (толщиной 60 мм) с двумя направляющими на верхней и нижней перекладинах. По необходимости слайдинг может быть 2 -х, 3 -х и 4 -х створчатым.

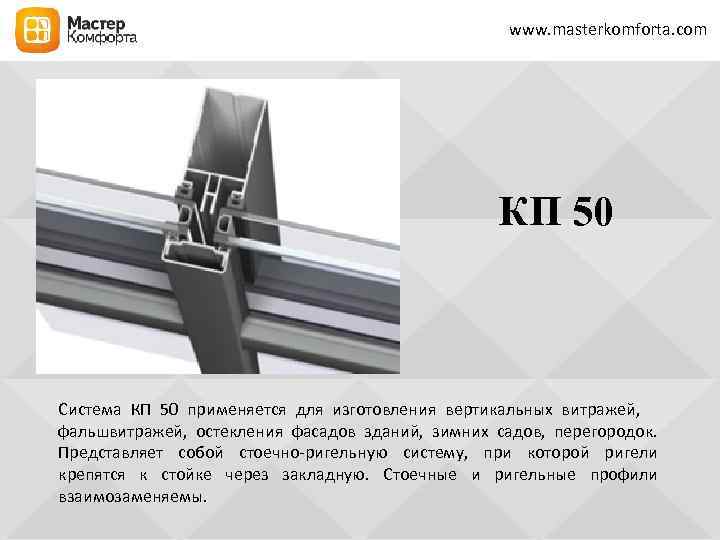

www. masterkomforta. com КП 50 Система КП 50 применяется для изготовления вертикальных витражей, фальшвитражей, www. masterkomforta. com КП 50 Система КП 50 применяется для изготовления вертикальных витражей, фальшвитражей, остекления фасадов зданий, зимних садов, перегородок. Представляет собой стоечно-ригельную систему, при которой ригели крепятся к стойке через закладную. Стоечные и ригельные профили взаимозаменяемы.

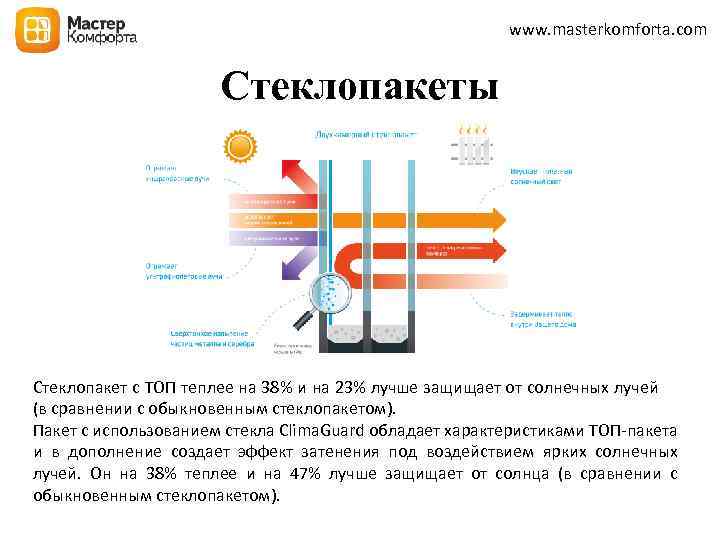

www. masterkomforta. com Стеклопакеты Стеклопакет с ТОП теплее на 38% и на 23% лучше www. masterkomforta. com Стеклопакеты Стеклопакет с ТОП теплее на 38% и на 23% лучше защищает от солнечных лучей (в сравнении с обыкновенным стеклопакетом). Пакет с использованием стекла Clima. Guard обладает характеристиками ТОП-пакета и в дополнение создает эффект затенения под воздействием ярких солнечных лучей. Он на 38% теплее и на 47% лучше защищает от солнца (в сравнении с обыкновенным стеклопакетом).

www. masterkomforta. com www. masterkomforta. com

Оконный калькулятор (расчет online) Оконный калькулятор (расчет online)

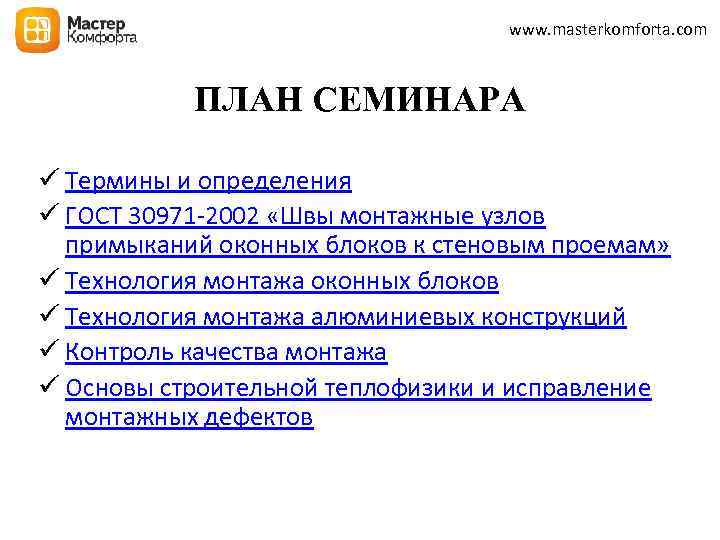

www. masterkomforta. com ПЛАН СЕМИНАРА ü Термины и определения ü ГОСТ 30971 -2002 «Швы www. masterkomforta. com ПЛАН СЕМИНАРА ü Термины и определения ü ГОСТ 30971 -2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам» ü Технология монтажа оконных блоков ü Технология монтажа алюминиевых конструкций ü Контроль качества монтажа ü Основы строительной теплофизики и исправление монтажных дефектов

www. masterkomforta. com Термины и определения www. masterkomforta. com Термины и определения

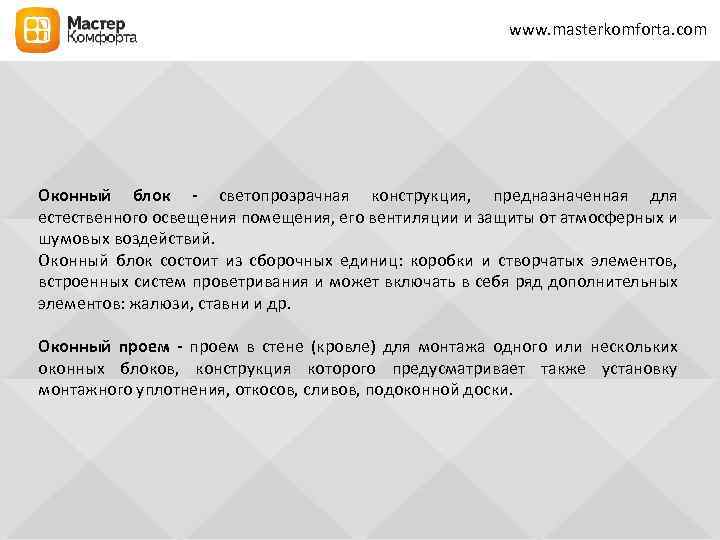

www. masterkomforta. com Оконный блок - светопрозрачная конструкция, предназначенная для естественного освещения помещения, его www. masterkomforta. com Оконный блок - светопрозрачная конструкция, предназначенная для естественного освещения помещения, его вентиляции и защиты от атмосферных и шумовых воздействий. Оконный блок состоит из сборочных единиц: коробки и створчатых элементов, встроенных систем проветривания и может включать в себя ряд дополнительных элементов: жалюзи, ставни и др. Оконный проем - проем в стене (кровле) для монтажа одного или нескольких оконных блоков, конструкция которого предусматривает также установку монтажного уплотнения, откосов, сливов, подоконной доски.

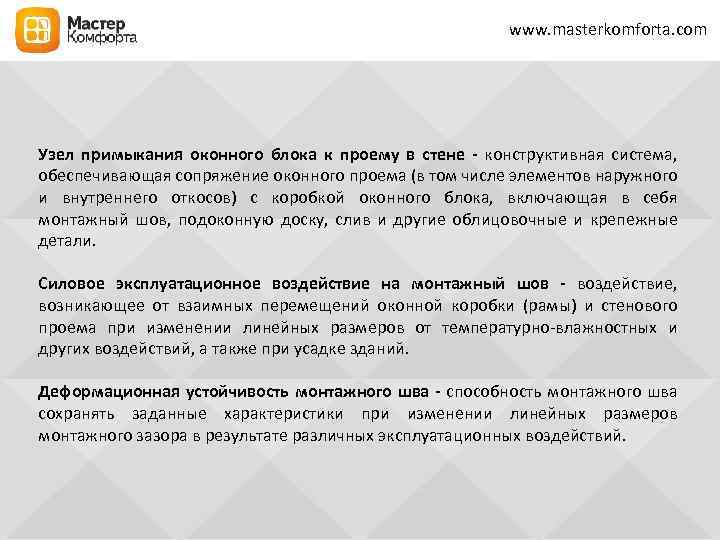

www. masterkomforta. com Узел примыкания оконного блока к проему в стене - конструктивная система, www. masterkomforta. com Узел примыкания оконного блока к проему в стене - конструктивная система, обеспечивающая сопряжение оконного проема (в том числе элементов наружного и внутреннего откосов) с коробкой оконного блока, включающая в себя монтажный шов, подоконную доску, слив и другие облицовочные и крепежные детали. Силовое эксплуатационное воздействие на монтажный шов - воздействие, возникающее от взаимных перемещений оконной коробки (рамы) и стенового проема при изменении линейных размеров от температурно-влажностных и других воздействий, а также при усадке зданий. Деформационная устойчивость монтажного шва - способность монтажного шва сохранять заданные характеристики при изменении линейных размеров монтажного зазора в результате различных эксплуатационных воздействий.

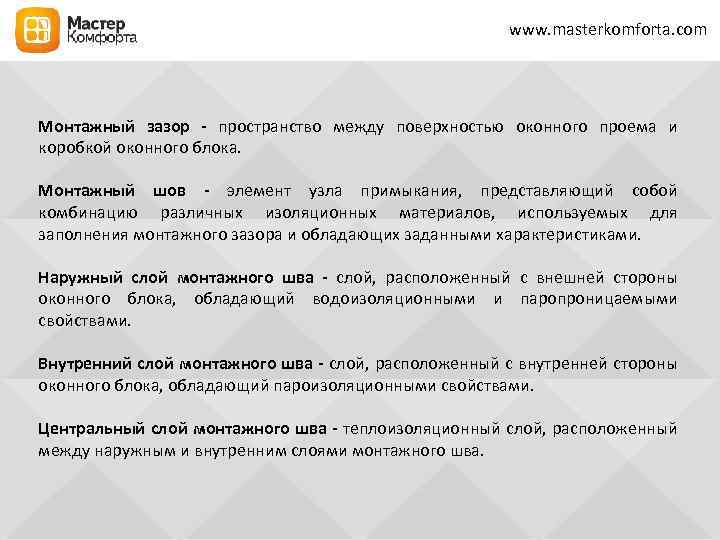

www. masterkomforta. com Монтажный зазор - пространство между поверхностью оконного проема и коробкой оконного www. masterkomforta. com Монтажный зазор - пространство между поверхностью оконного проема и коробкой оконного блока. Монтажный шов - элемент узла примыкания, представляющий собой комбинацию различных изоляционных материалов, используемых для заполнения монтажного зазора и обладающих заданными характеристиками. Наружный слой монтажного шва - слой, расположенный с внешней стороны оконного блока, обладающий водоизоляционными и паропроницаемыми свойствами. Внутренний слой монтажного шва - слой, расположенный с внутренней стороны оконного блока, обладающий пароизоляционными свойствами. Центральный слой монтажного шва - теплоизоляционный слой, расположенный между наружным и внутренним слоями монтажного шва.

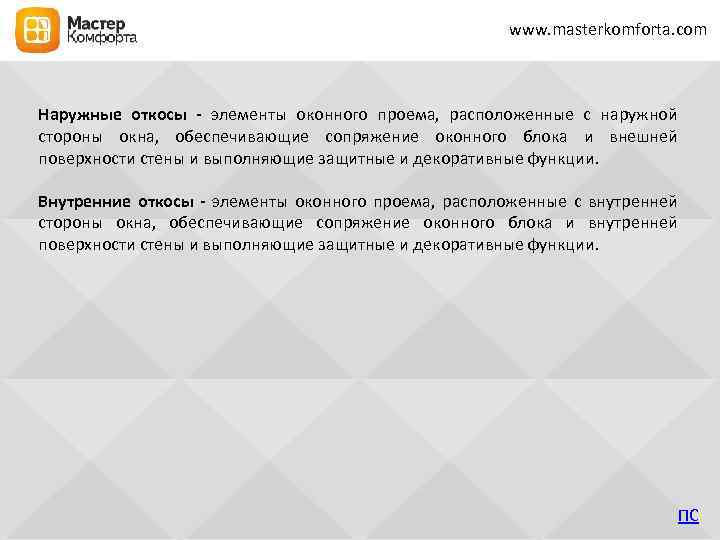

www. masterkomforta. com Наружные откосы - элементы оконного проема, расположенные с наружной стороны окна, www. masterkomforta. com Наружные откосы - элементы оконного проема, расположенные с наружной стороны окна, обеспечивающие сопряжение оконного блока и внешней поверхности стены и выполняющие защитные и декоративные функции. Внутренние откосы - элементы оконного проема, расположенные с внутренней стороны окна, обеспечивающие сопряжение оконного блока и внутренней поверхности стены и выполняющие защитные и декоративные функции. ПС

www. masterkomforta. com ГОСТ 30971 -2002 «Швы монтажные узлов примыканий оконных блоков к стеновым www. masterkomforta. com ГОСТ 30971 -2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам»

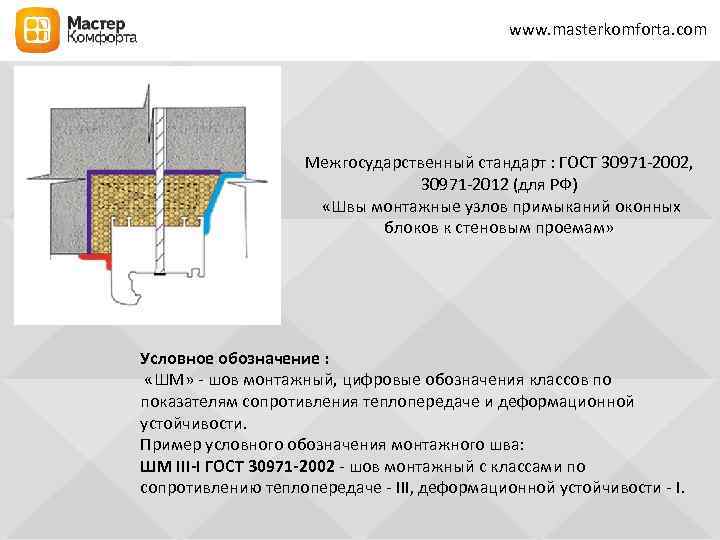

www. masterkomforta. com Межгосударственный стандарт : ГОСТ 30971 -2002, 30971 -2012 (для РФ) «Швы www. masterkomforta. com Межгосударственный стандарт : ГОСТ 30971 -2002, 30971 -2012 (для РФ) «Швы монтажные узлов примыканий оконных блоков к стеновым проемам» Условное обозначение : «ШМ» - шов монтажный, цифровые обозначения классов по показателям сопротивления теплопередаче и деформационной устойчивости. Пример условного обозначения монтажного шва: ШМ III-I ГОСТ 30971 -2002 - шов монтажный с классами по сопротивлению теплопередаче - III, деформационной устойчивости - I.

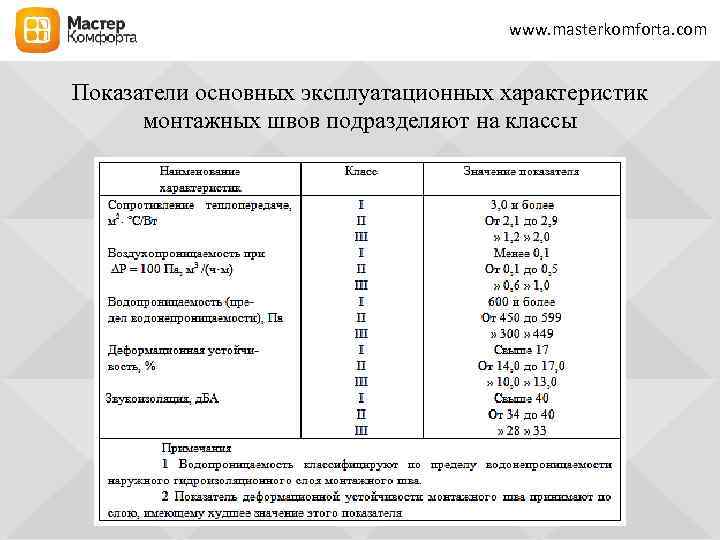

www. masterkomforta. com Показатели основных эксплуатационных характеристик монтажных швов подразделяют на классы www. masterkomforta. com Показатели основных эксплуатационных характеристик монтажных швов подразделяют на классы

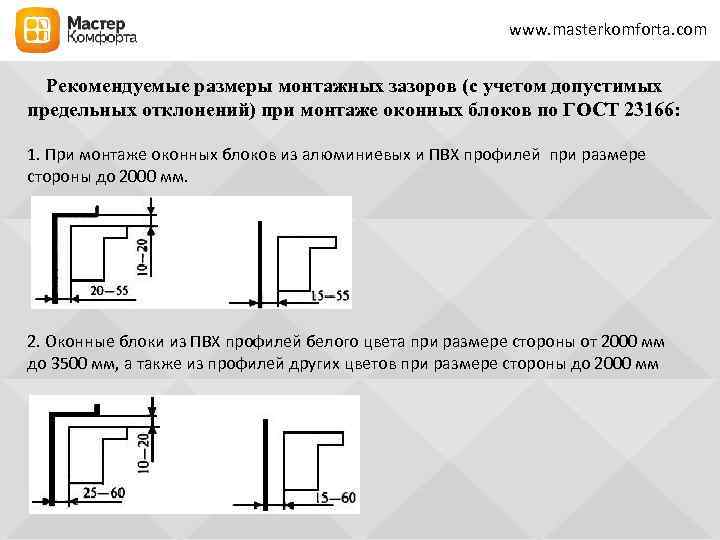

www. masterkomforta. com Рекомендуемые размеры монтажных зазоров (с учетом допустимых предельных отклонений) при монтаже www. masterkomforta. com Рекомендуемые размеры монтажных зазоров (с учетом допустимых предельных отклонений) при монтаже оконных блоков по ГОСТ 23166: 1. При монтаже оконных блоков из алюминиевых и ПВХ профилей при размере стороны до 2000 мм. 2. Оконные блоки из ПВХ профилей белого цвета при размере стороны от 2000 мм до 3500 мм, а также из профилей других цветов при размере стороны до 2000 мм

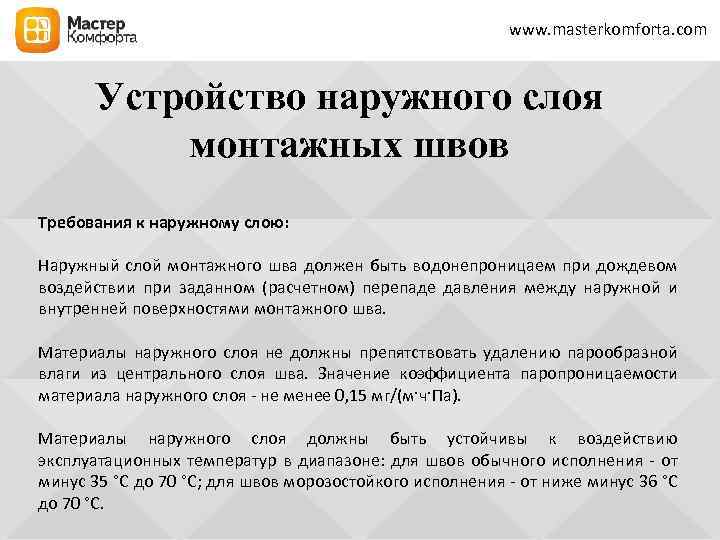

www. masterkomforta. com Устройство наружного слоя монтажных швов Требования к наружному слою: Наружный слой www. masterkomforta. com Устройство наружного слоя монтажных швов Требования к наружному слою: Наружный слой монтажного шва должен быть водонепроницаем при дождевом воздействии при заданном (расчетном) перепаде давления между наружной и внутренней поверхностями монтажного шва. Материалы наружного слоя не должны препятствовать удалению парообразной влаги из центрального слоя шва. Значение коэффициента паропроницаемости материала наружного слоя - не менее 0, 15 мг/(м·ч·Па). Материалы наружного слоя должны быть устойчивы к воздействию эксплуатационных температур в диапазоне: для швов обычного исполнения - от минус 35 °С до 70 °С; для швов морозостойкого исполнения - от ниже минус 36 °С до 70 °С.

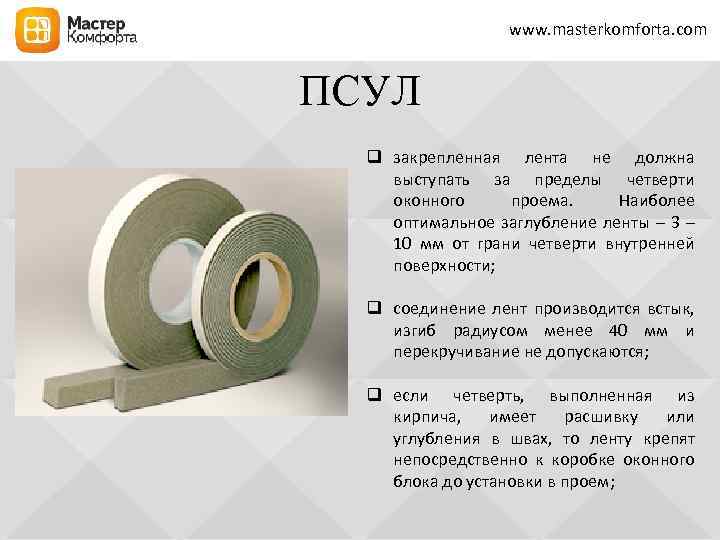

www. masterkomforta. com ПСУЛ q закрепленная лента не должна выступать за пределы четверти оконного www. masterkomforta. com ПСУЛ q закрепленная лента не должна выступать за пределы четверти оконного проема. Наиболее оптимальное заглубление ленты – 3 – 10 мм от грани четверти внутренней поверхности; q соединение лент производится встык, изгиб радиусом менее 40 мм и перекручивание не допускаются; q если четверть, выполненная из кирпича, имеет расшивку или углубления в швах, то ленту крепят непосредственно к коробке оконного блока до установки в проем;

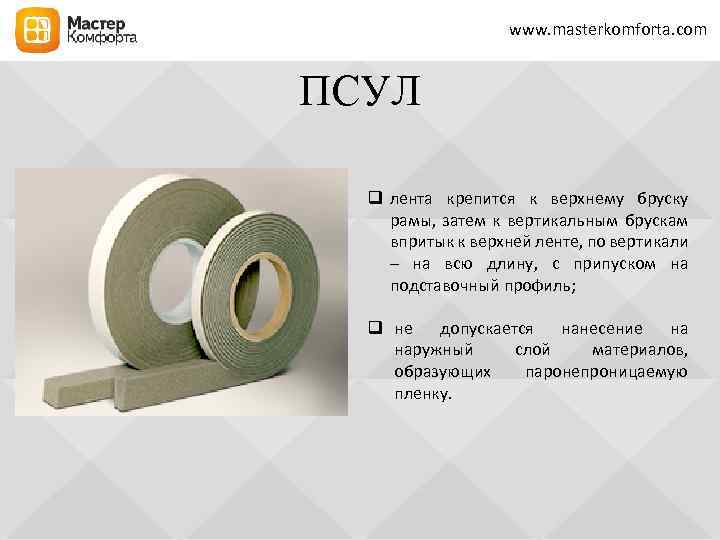

www. masterkomforta. com ПСУЛ q лента крепится к верхнему бруску рамы, затем к вертикальным www. masterkomforta. com ПСУЛ q лента крепится к верхнему бруску рамы, затем к вертикальным брускам впритык к верхней ленте, по вертикали – на всю длину, с припуском на подставочный профиль; q не допускается нанесение на наружный слой материалов, образующих паронепроницаемую пленку.

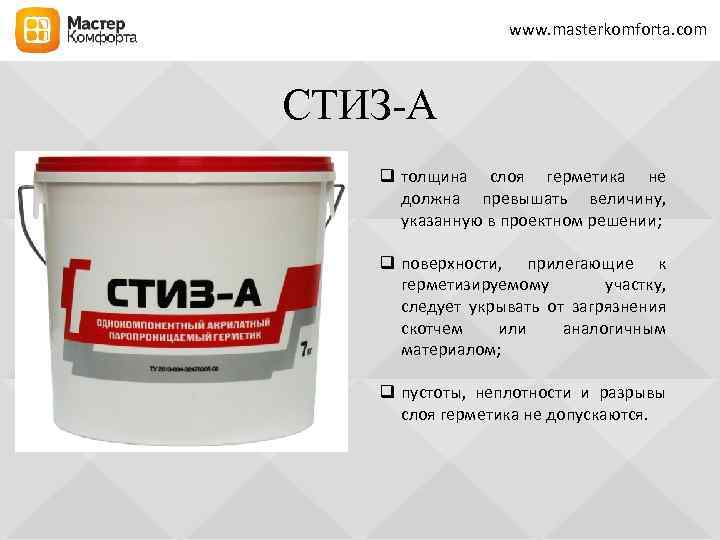

www. masterkomforta. com СТИЗ-А q толщина слоя герметика не должна превышать величину, указанную в www. masterkomforta. com СТИЗ-А q толщина слоя герметика не должна превышать величину, указанную в проектном решении; q поверхности, прилегающие к герметизируемому участку, следует укрывать от загрязнения скотчем или аналогичным материалом; q пустоты, неплотности и разрывы слоя герметика не допускаются.

www. masterkomforta. com Сравнение ПСУЛ и СТИЗ-А www. masterkomforta. com Сравнение ПСУЛ и СТИЗ-А

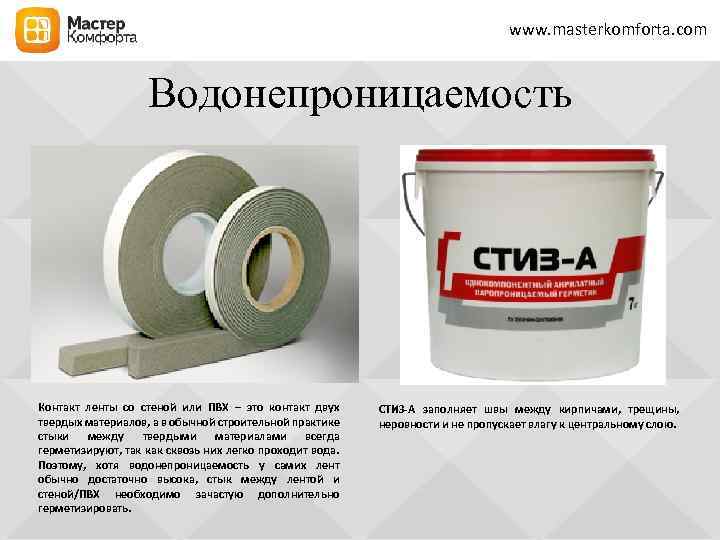

www. masterkomforta. com Водонепроницаемость Контакт ленты со стеной или ПВХ – это контакт двух www. masterkomforta. com Водонепроницаемость Контакт ленты со стеной или ПВХ – это контакт двух твердых материалов, а в обычной строительной практике стыки между твердыми материалами всегда герметизируют, так как сквозь них легко проходит вода. Поэтому, хотя водонепроницаемость у самих лент обычно достаточно высока, стык между лентой и стеной/ПВХ необходимо зачастую дополнительно герметизировать. СТИЗ-А заполняет швы между кирпичами, трещины, неровности и не пропускает влагу к центральному слою.

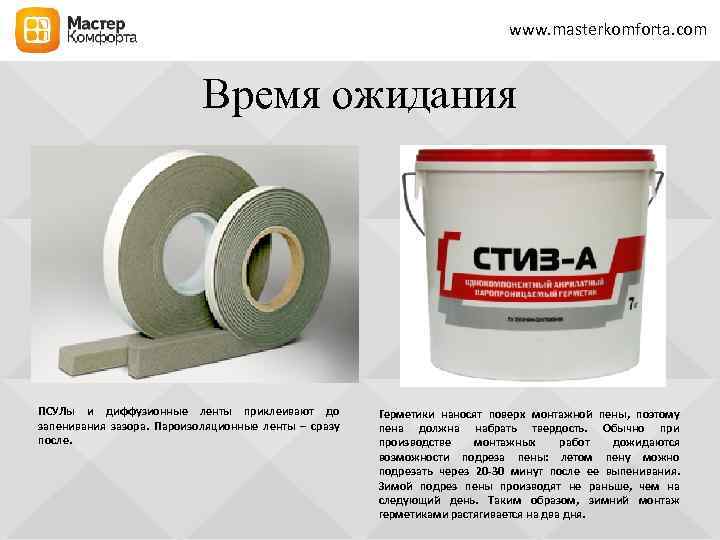

www. masterkomforta. com Время ожидания ПСУЛы и диффузионные ленты приклеивают до запенивания зазора. Пароизоляционные www. masterkomforta. com Время ожидания ПСУЛы и диффузионные ленты приклеивают до запенивания зазора. Пароизоляционные ленты – сразу после. Герметики наносят поверх монтажной пены, поэтому пена должна набрать твердость. Обычно при производстве монтажных работ дожидаются возможности подреза пены: летом пену можно подрезать через 20 -30 минут после ее выпенивания. Зимой подрез пены производят не раньше, чем на следующий день. Таким образом, зимний монтаж герметиками растягивается на два дня.

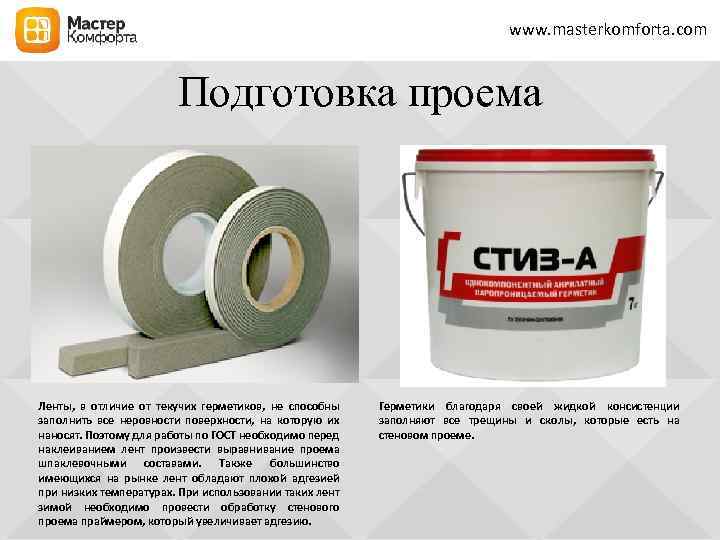

www. masterkomforta. com Подготовка проема Ленты, в отличие от текучих герметиков, не способны заполнить www. masterkomforta. com Подготовка проема Ленты, в отличие от текучих герметиков, не способны заполнить все неровности поверхности, на которую их наносят. Поэтому для работы по ГОСТ необходимо перед наклеиванием лент произвести выравнивание проема шпаклевочными составами. Также большинство имеющихся на рынке лент обладают плохой адгезией при низких температурах. При использовании таких лент зимой необходимо провести обработку стенового проема праймером, который увеличивает адгезию. Герметики благодаря своей жидкой консистенции заполняют все трещины и сколы, которые есть на стеновом проеме.

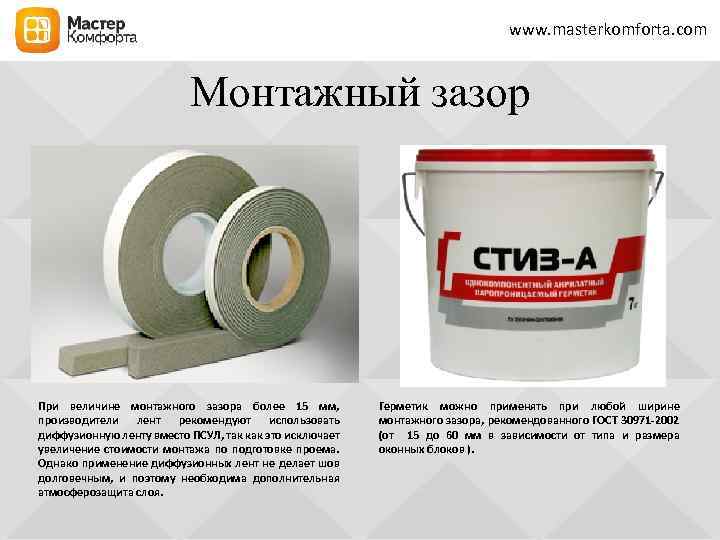

www. masterkomforta. com Монтажный зазор При величине монтажного зазора более 15 мм, производители лент www. masterkomforta. com Монтажный зазор При величине монтажного зазора более 15 мм, производители лент рекомендуют использовать диффузионную ленту вместо ПСУЛ, так как это исключает увеличение стоимости монтажа по подготовке проема. Однако применение диффузионных лент не делает шов долговечным, и поэтому необходима дополнительная атмосферозащита слоя. Герметик можно применять при любой ширине монтажного зазора, рекомендованного ГОСТ 30971 -2002 (от 15 до 60 мм в зависимости от типа и размера оконных блоков ).

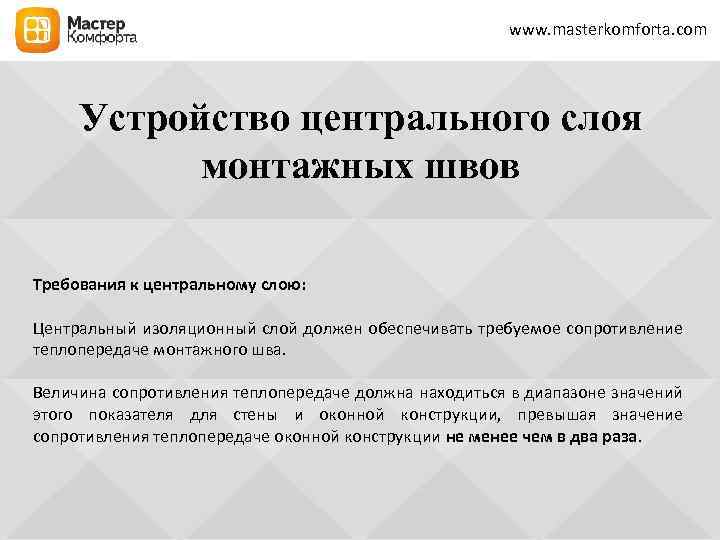

www. masterkomforta. com Устройство центрального слоя монтажных швов Требования к центральному слою: Центральный изоляционный www. masterkomforta. com Устройство центрального слоя монтажных швов Требования к центральному слою: Центральный изоляционный слой должен обеспечивать требуемое сопротивление теплопередаче монтажного шва. Величина сопротивления теплопередаче должна находиться в диапазоне значений этого показателя для стены и оконной конструкции, превышая значение сопротивления теплопередаче оконной конструкции не менее чем в два раза.

www. masterkomforta. com Пена монтажная § при работе следует контролировать полноту заполнения монтажного шва; www. masterkomforta. com Пена монтажная § при работе следует контролировать полноту заполнения монтажного шва; § вышедший за пределы коробки блока пенный утеплитель следует убирать заподлицо коробки обжатием еще не полимеризовавшегося материала; § пена наносится слоями 35 – 40 мм с интервалом не менее 10 минут; § монтажные зазоры шириной более 60 мм следует заполнять пенным утеплителем в несколько приемов с увлажнением зоны монтажного шва перед каждым последующим проходом.

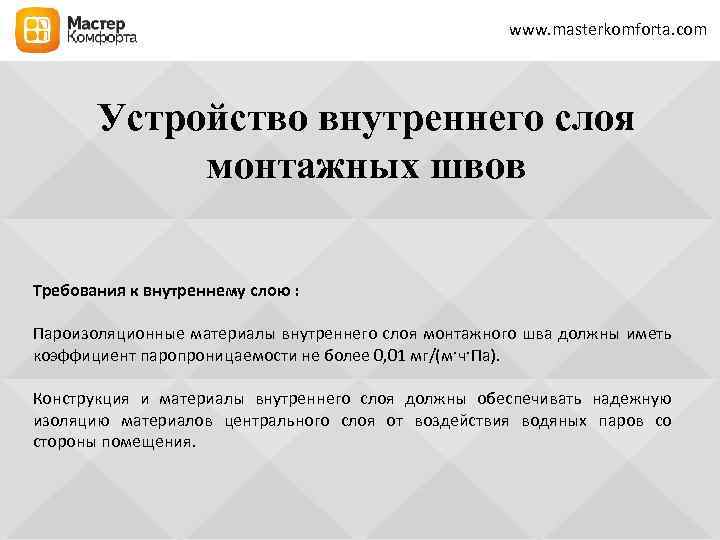

www. masterkomforta. com Устройство внутреннего слоя монтажных швов Требования к внутреннему слою : Пароизоляционные www. masterkomforta. com Устройство внутреннего слоя монтажных швов Требования к внутреннему слою : Пароизоляционные материалы внутреннего слоя монтажного шва должны иметь коэффициент паропроницаемости не более 0, 01 мг/(м·ч·Па). Конструкция и материалы внутреннего слоя должны обеспечивать надежную изоляцию материалов центрального слоя от воздействия водяных паров со стороны помещения.

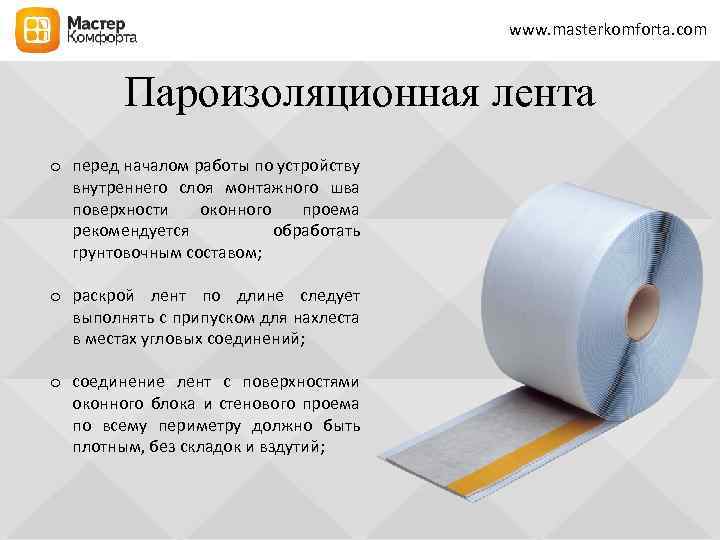

www. masterkomforta. com Пароизоляционная лента o перед началом работы по устройству внутреннего слоя монтажного www. masterkomforta. com Пароизоляционная лента o перед началом работы по устройству внутреннего слоя монтажного шва поверхности оконного проема рекомендуется обработать грунтовочным составом; o раскрой лент по длине следует выполнять с припуском для нахлеста в местах угловых соединений; o соединение лент с поверхностями оконного блока и стенового проема по всему периметру должно быть плотным, без складок и вздутий;

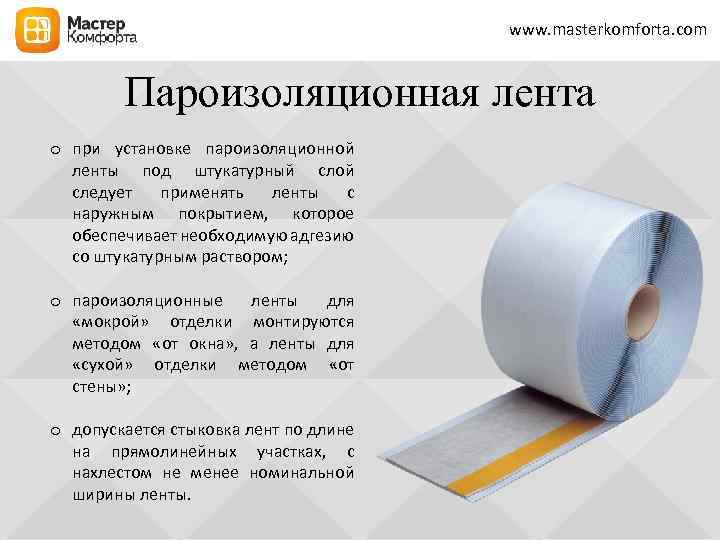

www. masterkomforta. com Пароизоляционная лента o при установке пароизоляционной ленты под штукатурный слой следует www. masterkomforta. com Пароизоляционная лента o при установке пароизоляционной ленты под штукатурный слой следует применять ленты с наружным покрытием, которое обеспечивает необходимую адгезию со штукатурным раствором; o пароизоляционные ленты для «мокрой» отделки монтируются методом «от окна» , а ленты для «сухой» отделки методом «от стены» ; o допускается стыковка лент по длине на прямолинейных участках, с нахлестом не менее номинальной ширины ленты.

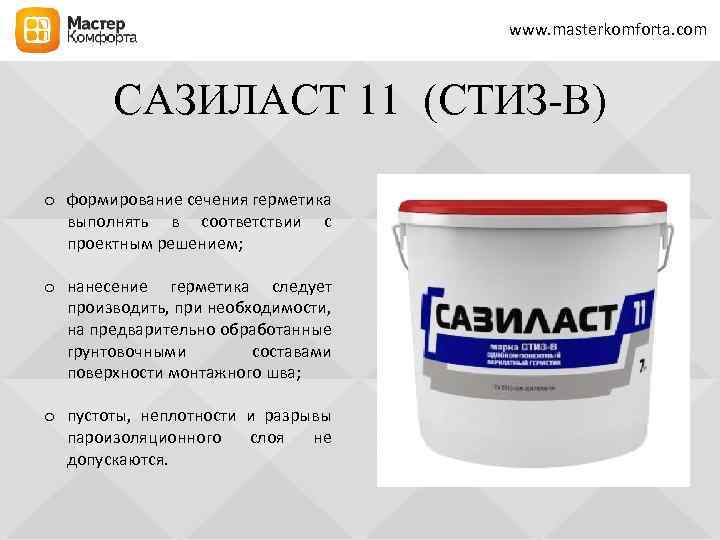

www. masterkomforta. com САЗИЛАСТ 11 (СТИЗ-В) o формирование сечения герметика выполнять в соответствии с www. masterkomforta. com САЗИЛАСТ 11 (СТИЗ-В) o формирование сечения герметика выполнять в соответствии с проектным решением; o нанесение герметика следует производить, при необходимости, на предварительно обработанные грунтовочными составами поверхности монтажного шва; o пустоты, неплотности и разрывы пароизоляционного слоя не допускаются.

www. masterkomforta. com ПС www. masterkomforta. com ПС

www. masterkomforta. com Прием и подготовка оконных проемов www. masterkomforta. com Прием и подготовка оконных проемов

www. masterkomforta. com Отклонения от вертикали и горизонтали проема не должно превышать 3, 0 www. masterkomforta. com Отклонения от вертикали и горизонтали проема не должно превышать 3, 0 мм на 1 м, но не более 8, 0 мм на всю высоту или ширину проема. Рекомендуемые предельные отклонения от номинальных размеров высоты и ширины проема: +15 мм. Отклонение от вертикали и горизонтали должны находиться в поле допусков отклонений по высоте и ширине.

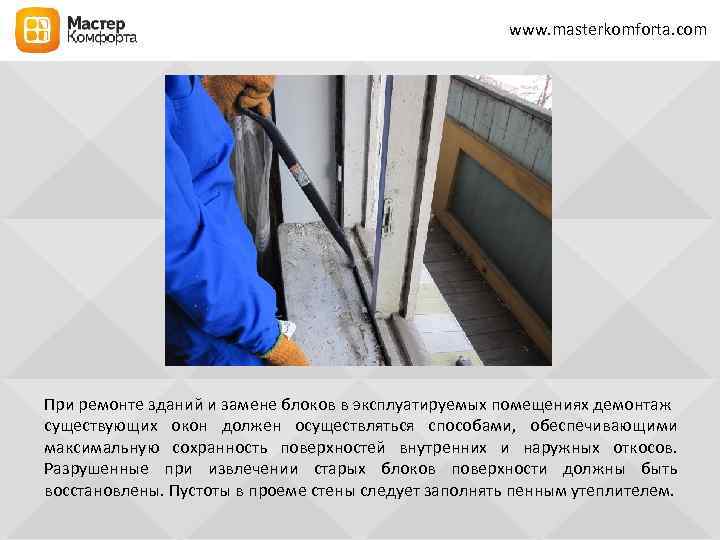

www. masterkomforta. com При ремонте зданий и замене блоков в эксплуатируемых помещениях демонтаж существующих www. masterkomforta. com При ремонте зданий и замене блоков в эксплуатируемых помещениях демонтаж существующих окон должен осуществляться способами, обеспечивающими максимальную сохранность поверхностей внутренних и наружных откосов. Разрушенные при извлечении старых блоков поверхности должны быть восстановлены. Пустоты в проеме стены следует заполнять пенным утеплителем.

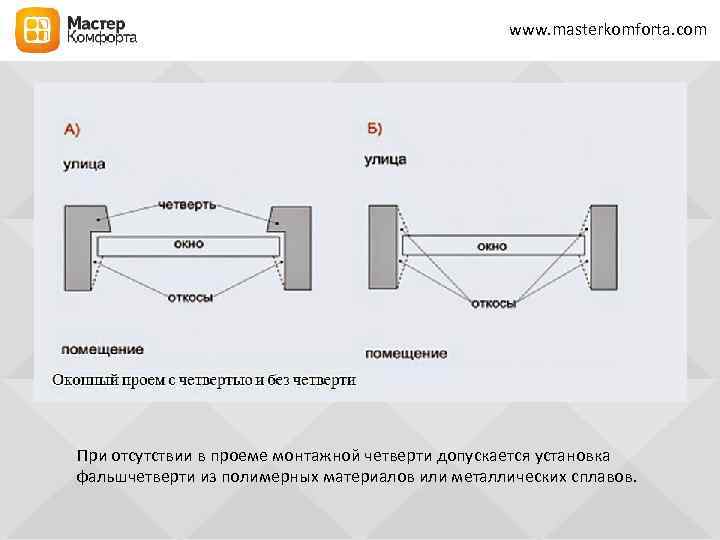

www. masterkomforta. com При отсутствии в проеме монтажной четверти допускается установка фальшчетверти из полимерных www. masterkomforta. com При отсутствии в проеме монтажной четверти допускается установка фальшчетверти из полимерных материалов или металлических сплавов.

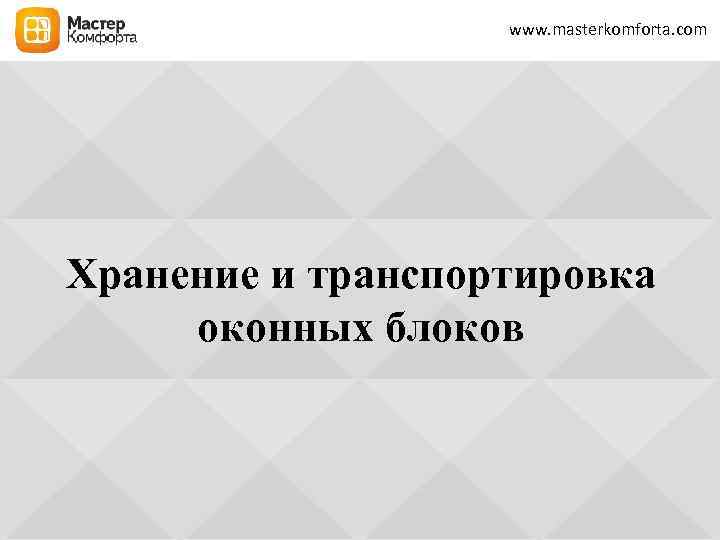

www. masterkomforta. com Хранение и транспортировка оконных блоков www. masterkomforta. com Хранение и транспортировка оконных блоков

www. masterkomforta. com При хранении оконных блоков должны быть приняты меры для защиты их www. masterkomforta. com При хранении оконных блоков должны быть приняты меры для защиты их от механических повреждений, атмосферных осадков и тепловых воздействий (непосредственный контакт с отопительными приборами, прямыми солнечными лучами). Изделия должны храниться в закрытых сухих помещениях, в вертикальном положении под углом 10 – 15° к вертикали на подкладках или поддонах.

www. masterkomforta. com Организация рабочего места www. masterkomforta. com Организация рабочего места

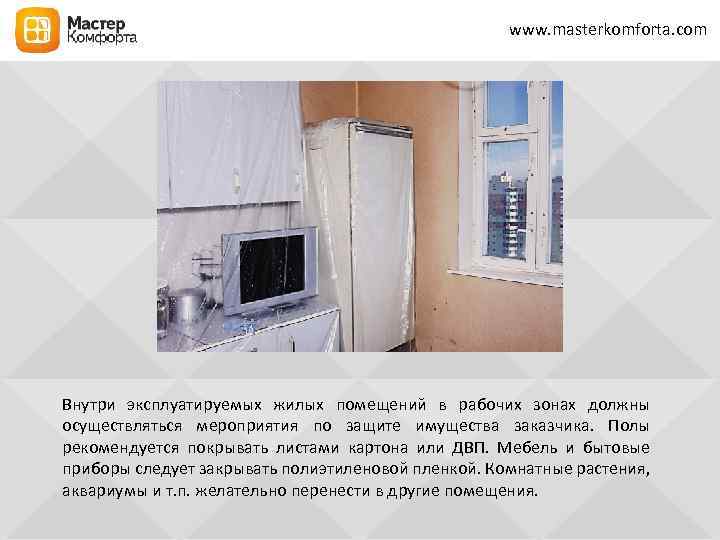

www. masterkomforta. com Внутри эксплуатируемых жилых помещений в рабочих зонах должны осуществляться мероприятия по www. masterkomforta. com Внутри эксплуатируемых жилых помещений в рабочих зонах должны осуществляться мероприятия по защите имущества заказчика. Полы рекомендуется покрывать листами картона или ДВП. Мебель и бытовые приборы следует закрывать полиэтиленовой пленкой. Комнатные растения, аквариумы и т. п. желательно перенести в другие помещения.

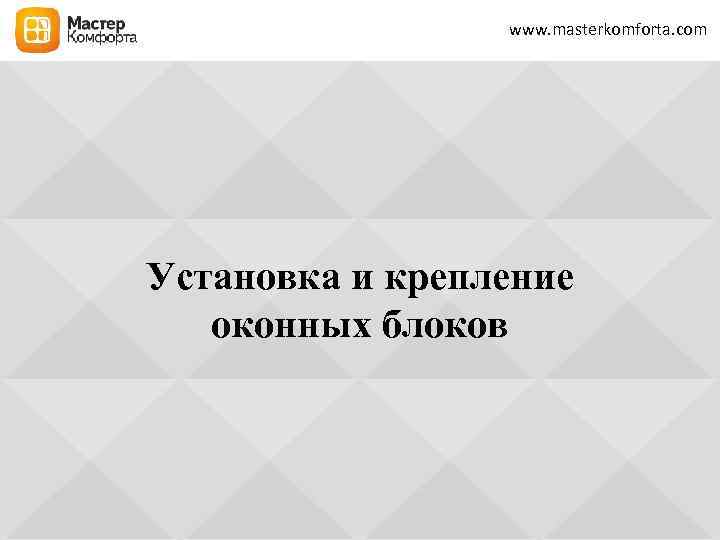

www. masterkomforta. com Установка и крепление оконных блоков www. masterkomforta. com Установка и крепление оконных блоков

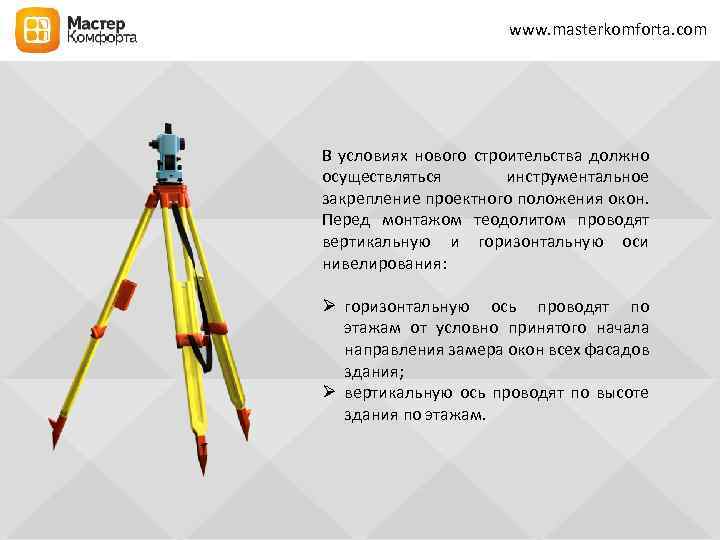

www. masterkomforta. com В условиях нового строительства должно осуществляться инструментальное закрепление проектного положения окон. www. masterkomforta. com В условиях нового строительства должно осуществляться инструментальное закрепление проектного положения окон. Перед монтажом теодолитом проводят вертикальную и горизонтальную оси нивелирования: Ø горизонтальную ось проводят по этажам от условно принятого начала направления замера окон всех фасадов здания; Ø вертикальную ось проводят по высоте здания по этажам.

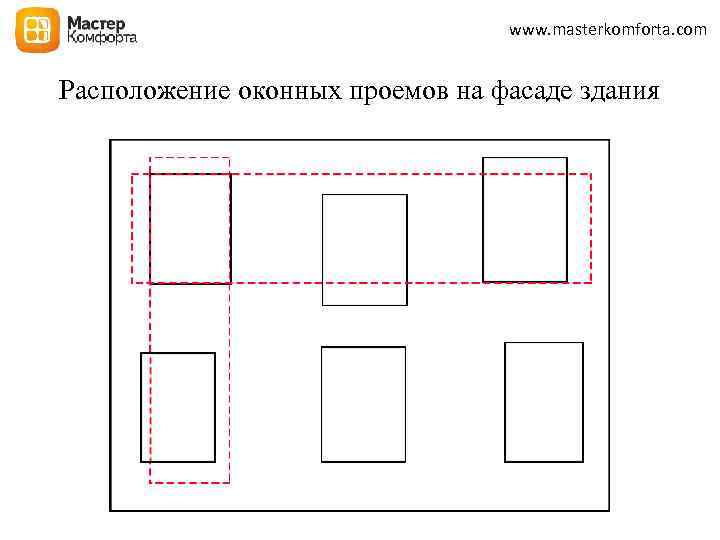

www. masterkomforta. com Расположение оконных проемов на фасаде здания www. masterkomforta. com Расположение оконных проемов на фасаде здания

www. masterkomforta. com Блоки устанавливаются в проем на опорные колодки. С помощью клиньев (распорных www. masterkomforta. com Блоки устанавливаются в проем на опорные колодки. С помощью клиньев (распорных колодок) и уровня выставляют горизонтальность, вертикальность и соосность изделий. Примеры расположения опорных колодок Опорная колодка Распорная колодка

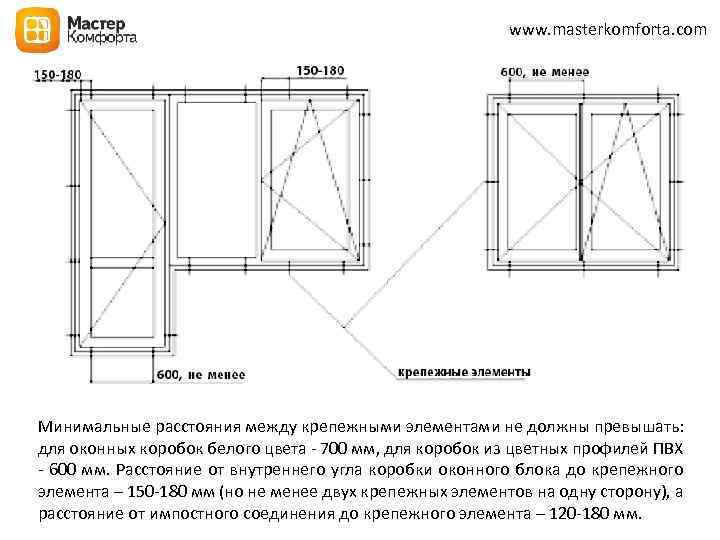

www. masterkomforta. com Минимальные расстояния между крепежными элементами не должны превышать: для оконных коробок www. masterkomforta. com Минимальные расстояния между крепежными элементами не должны превышать: для оконных коробок белого цвета - 700 мм, для коробок из цветных профилей ПВХ - 600 мм. Расстояние от внутреннего угла коробки оконного блока до крепежного элемента – 150 -180 мм (но не менее двух крепежных элементов на одну сторону), а расстояние от импостного соединения до крепежного элемента – 120 -180 мм.

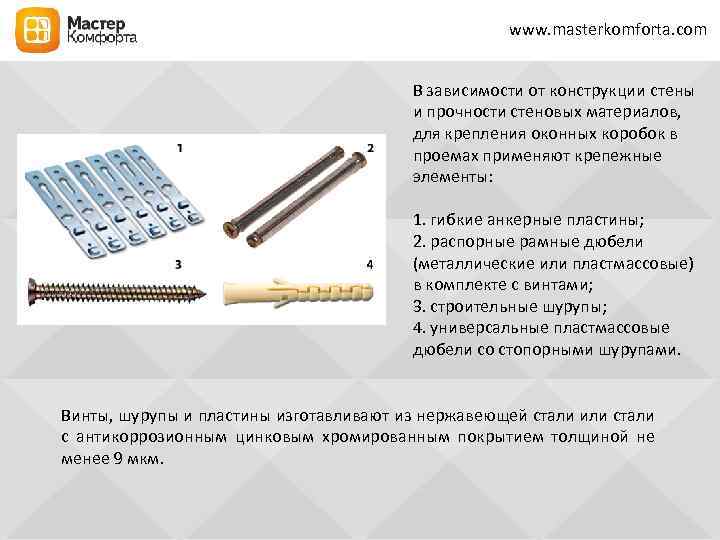

www. masterkomforta. com В зависимости от конструкции стены и прочности стеновых материалов, для крепления www. masterkomforta. com В зависимости от конструкции стены и прочности стеновых материалов, для крепления оконных коробок в проемах применяют крепежные элементы: 1. гибкие анкерные пластины; 2. распорные рамные дюбели (металлические или пластмассовые) в комплекте с винтами; 3. строительные шурупы; 4. универсальные пластмассовые дюбели со стопорными шурупами. Винты, шурупы и пластины изготавливают из нержавеющей стали или стали с антикоррозионным цинковым хромированным покрытием толщиной не менее 9 мкм.

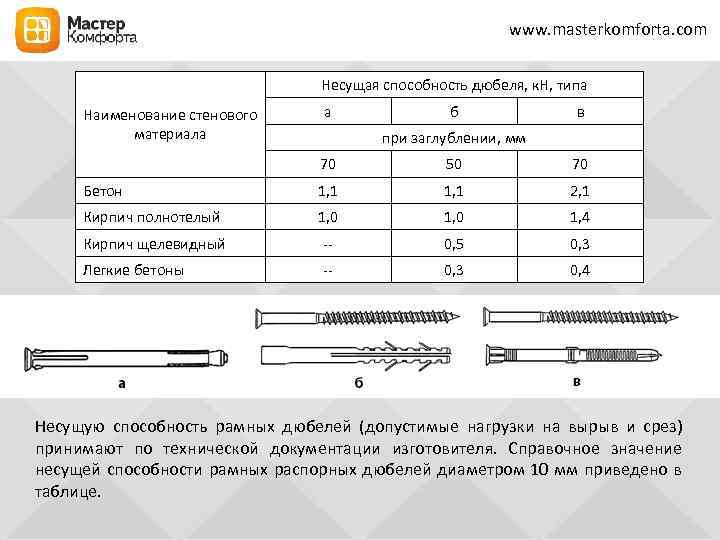

www. masterkomforta. com Несущая способность дюбеля, к. Н, типа Наименование стенового материала а б www. masterkomforta. com Несущая способность дюбеля, к. Н, типа Наименование стенового материала а б в при заглублении, мм 70 50 70 Бетон 1, 1 2, 1 Кирпич полнотелый 1, 0 1, 4 Кирпич щелевидный -- 0, 5 0, 3 Легкие бетоны -- 0, 3 0, 4 Несущую способность рамных дюбелей (допустимые нагрузки на вырыв и срез) принимают по технической документации изготовителя. Справочное значение несущей способности рамных распорных дюбелей диаметром 10 мм приведено в таблице.

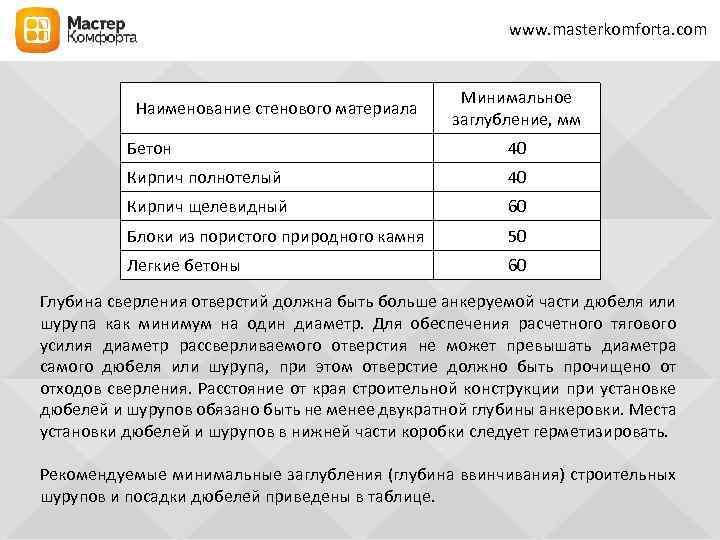

www. masterkomforta. com Наименование стенового материала Минимальное заглубление, мм Бетон 40 Кирпич полнотелый 40 www. masterkomforta. com Наименование стенового материала Минимальное заглубление, мм Бетон 40 Кирпич полнотелый 40 Кирпич щелевидный 60 Блоки из пористого природного камня 50 Легкие бетоны 60 Глубина сверления отверстий должна быть больше анкеруемой части дюбеля или шурупа как минимум на один диаметр. Для обеспечения расчетного тягового усилия диаметр рассверливаемого отверстия не может превышать диаметра самого дюбеля или шурупа, при этом отверстие должно быть прочищено от отходов сверления. Расстояние от края строительной конструкции при установке дюбелей и шурупов обязано быть не менее двукратной глубины анкеровки. Места установки дюбелей и шурупов в нижней части коробки следует герметизировать. Рекомендуемые минимальные заглубления (глубина ввинчивания) строительных шурупов и посадки дюбелей приведены в таблице.

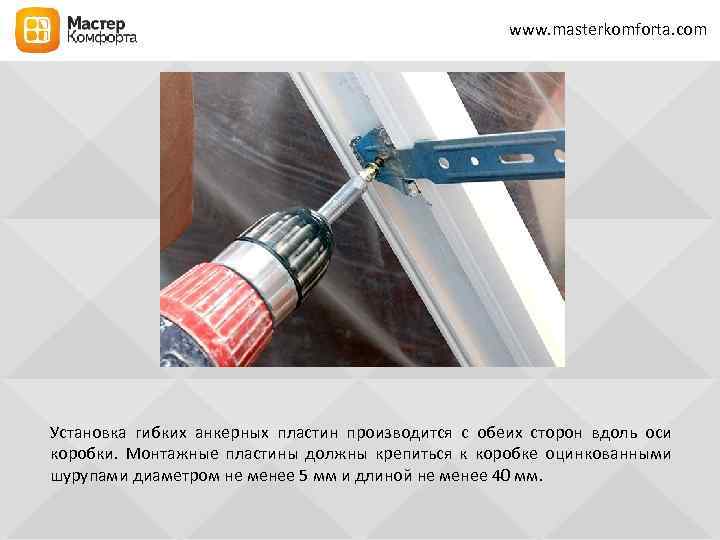

www. masterkomforta. com Установка гибких анкерных пластин производится с обеих сторон вдоль оси коробки. www. masterkomforta. com Установка гибких анкерных пластин производится с обеих сторон вдоль оси коробки. Монтажные пластины должны крепиться к коробке оцинкованными шурупами диаметром не менее 5 мм и длиной не менее 40 мм.

www. masterkomforta. com Установка отлива www. masterkomforta. com Установка отлива

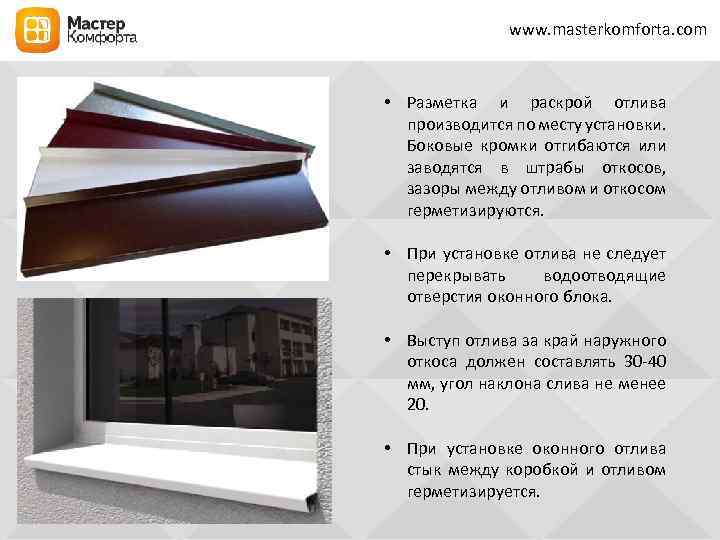

www. masterkomforta. com • Разметка и раскрой отлива производится по месту установки. Боковые кромки www. masterkomforta. com • Разметка и раскрой отлива производится по месту установки. Боковые кромки отгибаются или заводятся в штрабы откосов, зазоры между отливом и откосом герметизируются. • При установке отлива не следует перекрывать водоотводящие отверстия оконного блока. • Выступ отлива за край наружного откоса должен составлять 30 -40 мм, угол наклона слива не менее 20. • При установке оконного отлива стык между коробкой и отливом герметизируется.

www. masterkomforta. com Установка подоконной доски www. masterkomforta. com Установка подоконной доски

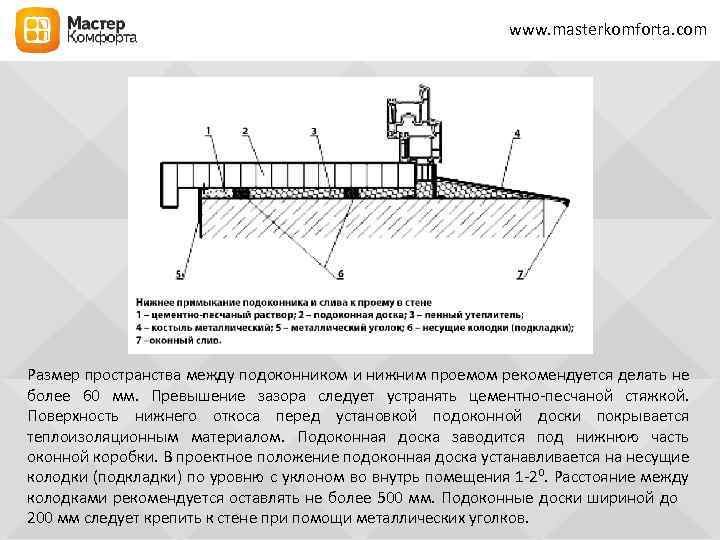

www. masterkomforta. com Размер пространства между подоконником и нижним проемом рекомендуется делать не более www. masterkomforta. com Размер пространства между подоконником и нижним проемом рекомендуется делать не более 60 мм. Превышение зазора следует устранять цементно-песчаной стяжкой. Поверхность нижнего откоса перед установкой подоконной доски покрывается теплоизоляционным материалом. Подоконная доска заводится под нижнюю часть оконной коробки. В проектное положение подоконная доска устанавливается на несущие колодки (подкладки) по уровню с уклоном во внутрь помещения 1 -2⁰. Расстояние между колодками рекомендуется оставлять не более 500 мм. Подоконные доски шириной до 200 мм следует крепить к стене при помощи металлических уголков.

www. masterkomforta. com Устройство откосов www. masterkomforta. com Устройство откосов

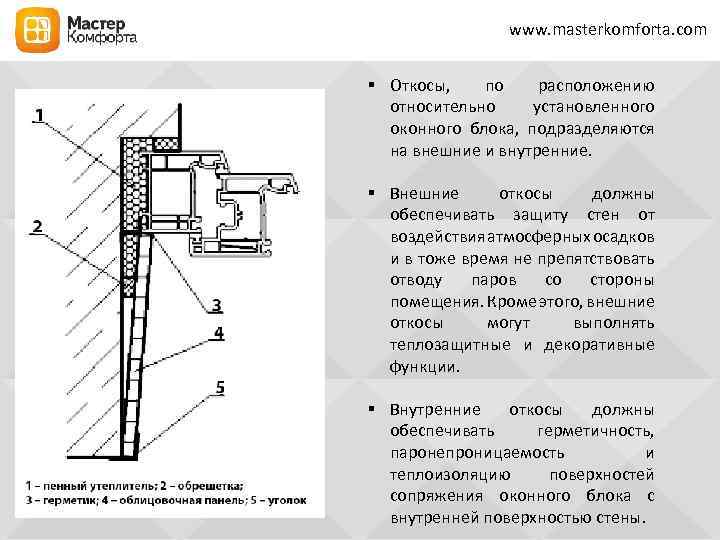

www. masterkomforta. com § Откосы, по расположению относительно установленного оконного блока, подразделяются на внешние www. masterkomforta. com § Откосы, по расположению относительно установленного оконного блока, подразделяются на внешние и внутренние. § Внешние откосы должны обеспечивать защиту стен от воздействия атмосферных осадков и в тоже время не препятствовать отводу паров со стороны помещения. Кроме этого, внешние откосы могут выполнять теплозащитные и декоративные функции. § Внутренние откосы должны обеспечивать герметичность, паронепроницаемость и теплоизоляцию поверхностей сопряжения оконного блока с внутренней поверхностью стены.

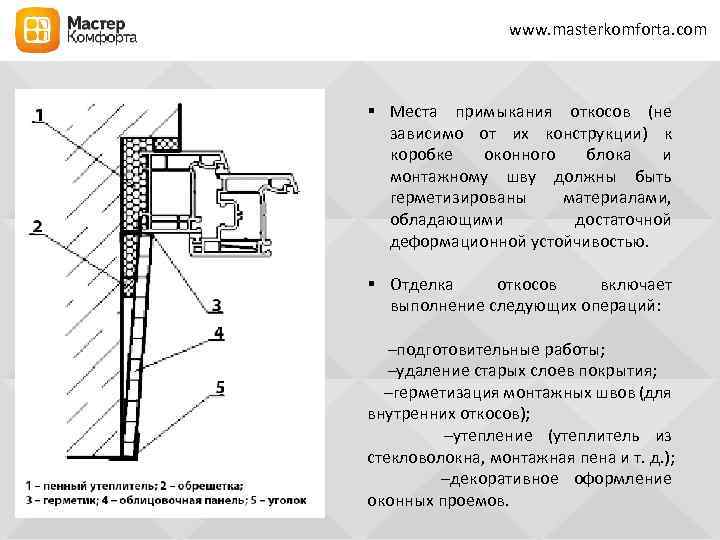

www. masterkomforta. com § Места примыкания откосов (не зависимо от их конструкции) к коробке www. masterkomforta. com § Места примыкания откосов (не зависимо от их конструкции) к коробке оконного блока и монтажному шву должны быть герметизированы материалами, обладающими достаточной деформационной устойчивостью. § Отделка откосов включает выполнение следующих операций: –подготовительные работы; –удаление старых слоев покрытия; –герметизация монтажных швов (для внутренних откосов); –утепление (утеплитель из стекловолокна, монтажная пена и т. д. ); –декоративное оформление оконных проемов.

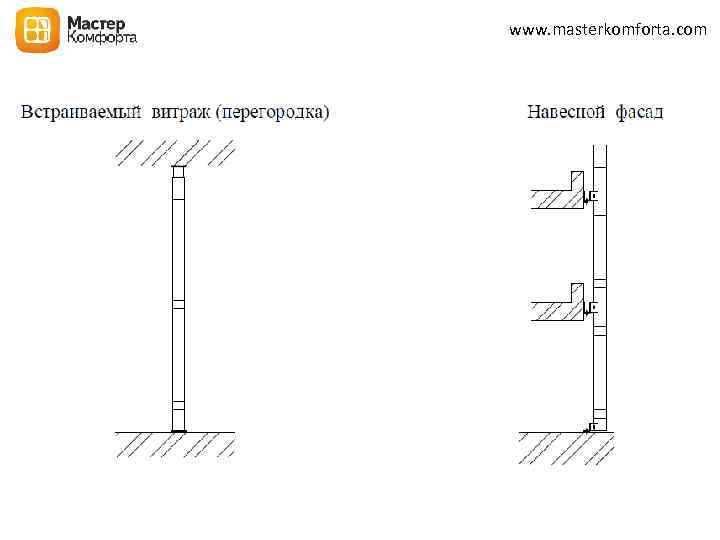

www. masterkomforta. com www. masterkomforta. com

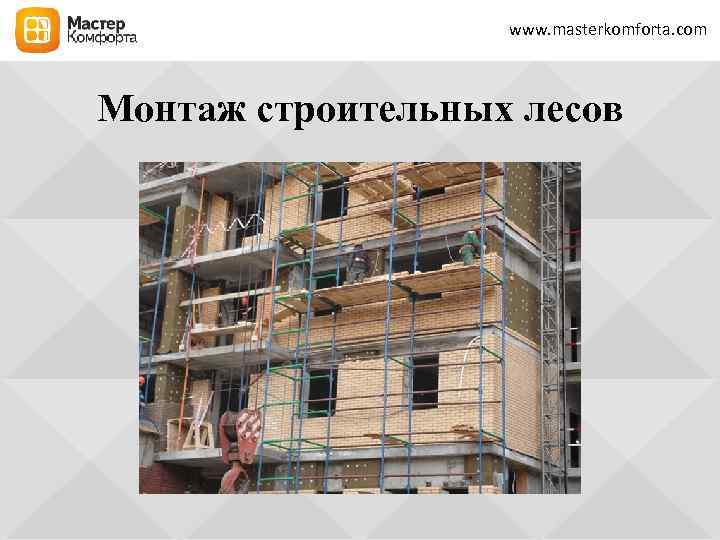

www. masterkomforta. com Монтаж строительных лесов www. masterkomforta. com Монтаж строительных лесов

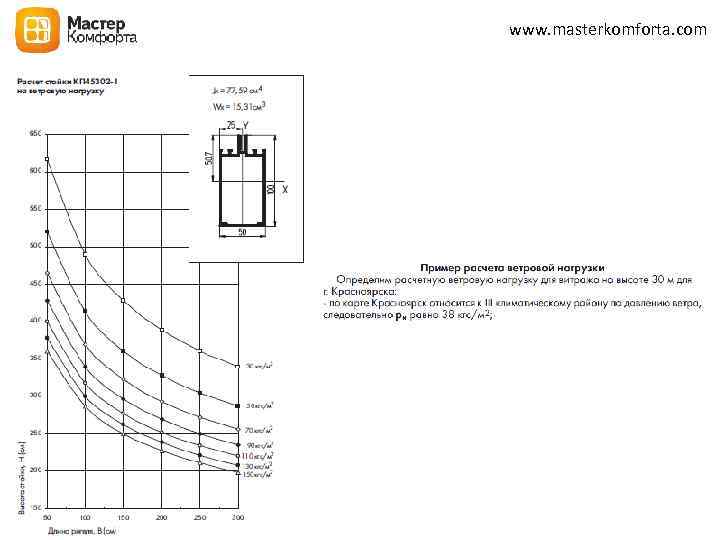

www. masterkomforta. com www. masterkomforta. com

www. masterkomforta. com www. masterkomforta. com

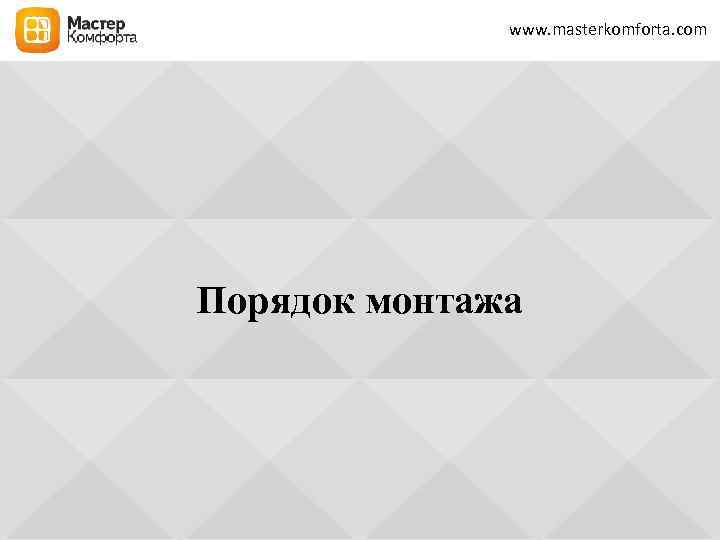

www. masterkomforta. com Порядок монтажа www. masterkomforta. com Порядок монтажа

www. masterkomforta. com - по маркировке в упаковочном месте или на самой детали определить www. masterkomforta. com - по маркировке в упаковочном месте или на самой детали определить элементы собираемой секции; - в соответствии с чертежом, на подставки, фигурной стороной профиля вверх, разложить стойки так, чтобы закладные детали находились напротив друга; - на закладные детали надеть ригели, фигурной стороной профиля «вверх» .

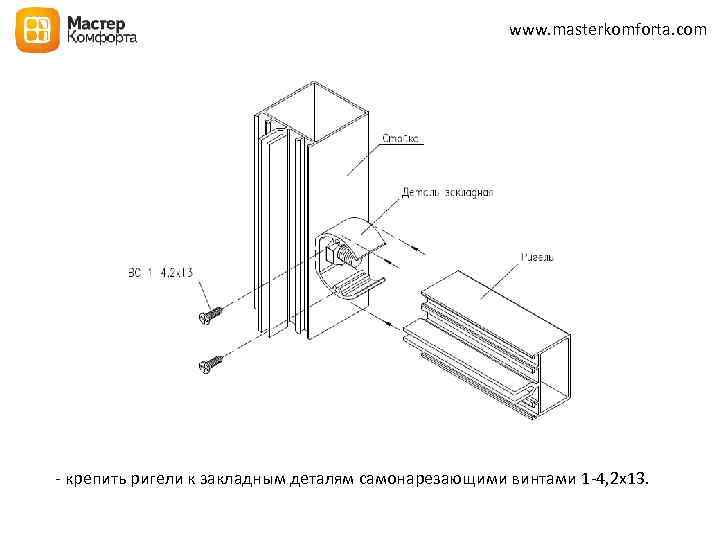

www. masterkomforta. com - крепить ригели к закладным деталям самонарезающими винтами 1 -4, 2 www. masterkomforta. com - крепить ригели к закладным деталям самонарезающими винтами 1 -4, 2 x 13.

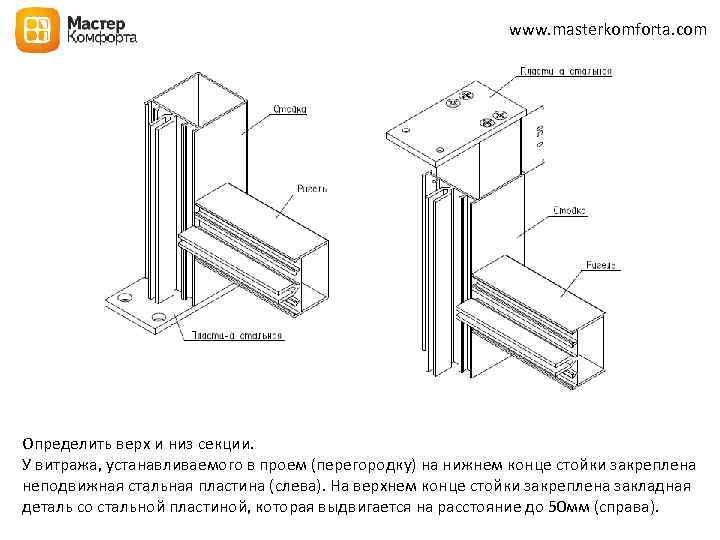

www. masterkomforta. com Определить верх и низ секции. У витража, устанавливаемого в проем (перегородку) www. masterkomforta. com Определить верх и низ секции. У витража, устанавливаемого в проем (перегородку) на нижнем конце стойки закреплена неподвижная стальная пластина (слева). На верхнем конце стойки закреплена закладная деталь со стальной пластиной, которая выдвигается на расстояние до 50 мм (справа).

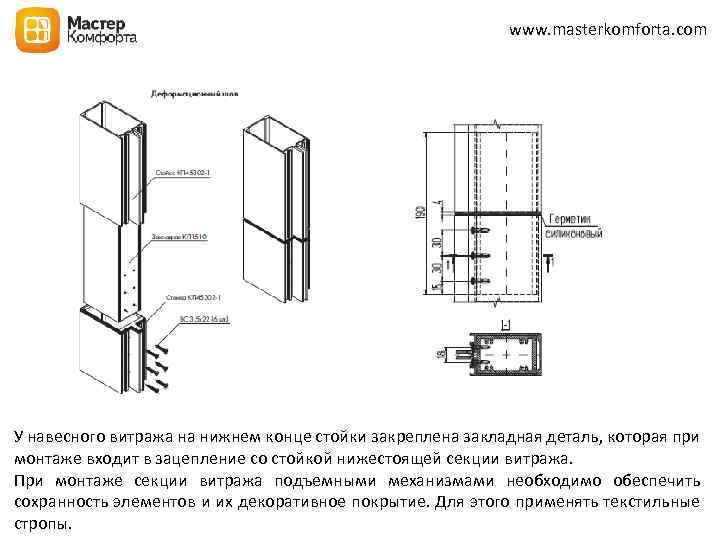

www. masterkomforta. com У навесного витража на нижнем конце стойки закреплена закладная деталь, которая www. masterkomforta. com У навесного витража на нижнем конце стойки закреплена закладная деталь, которая при монтаже входит в зацепление со стойкой нижестоящей секции витража. При монтаже секции витража подъемными механизмами необходимо обеспечить сохранность элементов и их декоративное покрытие. Для этого применять текстильные стропы.

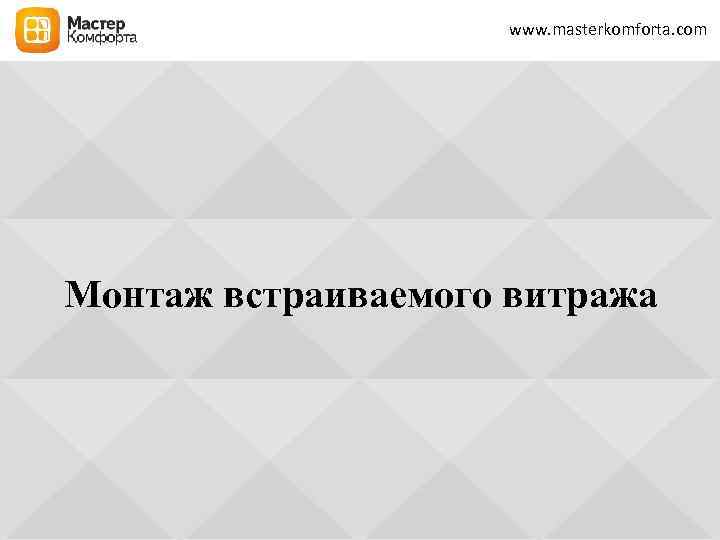

www. masterkomforta. com Монтаж встраиваемого витража www. masterkomforta. com Монтаж встраиваемого витража

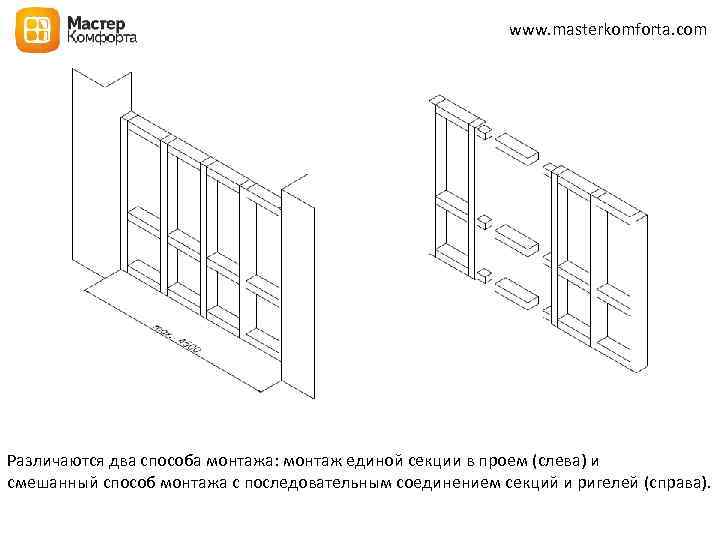

www. masterkomforta. com Различаются два способа монтажа: монтаж единой секции в проем (слева) и www. masterkomforta. com Различаются два способа монтажа: монтаж единой секции в проем (слева) и смешанный способ монтажа с последовательным соединением секций и ригелей (справа).

www. masterkomforta. com o Собранную секцию установить на проектное место. Стальные пластины стоек должны www. masterkomforta. com o Собранную секцию установить на проектное место. Стальные пластины стоек должны совпасть с закладными деталями проема. o Выверить секцию по вертикали и горизонтали. Для этого использовать пузырьковый уровень и отвес. o Крепить секцию. Стальные пластины стоек приварить к закладным деталям проема электродуговой сваркой.

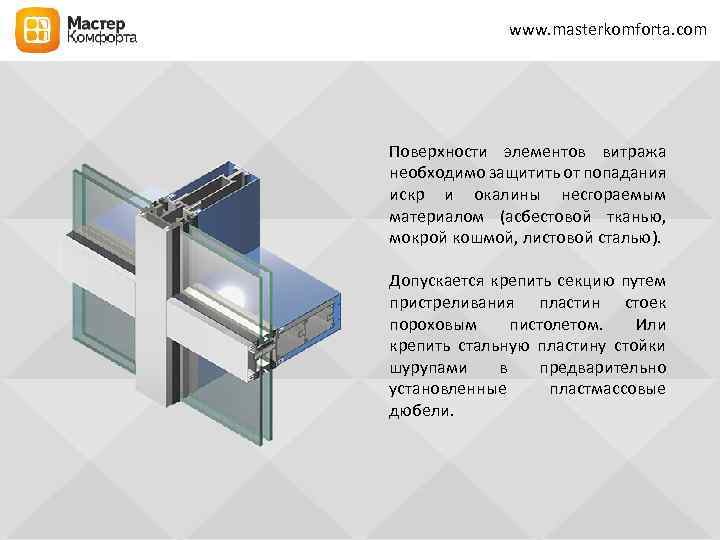

www. masterkomforta. com Поверхности элементов витража необходимо защитить от попадания искр и окалины несгораемым www. masterkomforta. com Поверхности элементов витража необходимо защитить от попадания искр и окалины несгораемым материалом (асбестовой тканью, мокрой кошмой, листовой сталью). Допускается крепить секцию путем пристреливания пластин стоек пороховым пистолетом. Или крепить стальную пластину стойки шурупами в предварительно установленные пластмассовые дюбели.

www. masterkomforta. com Монтаж навесного витража www. masterkomforta. com Монтаж навесного витража

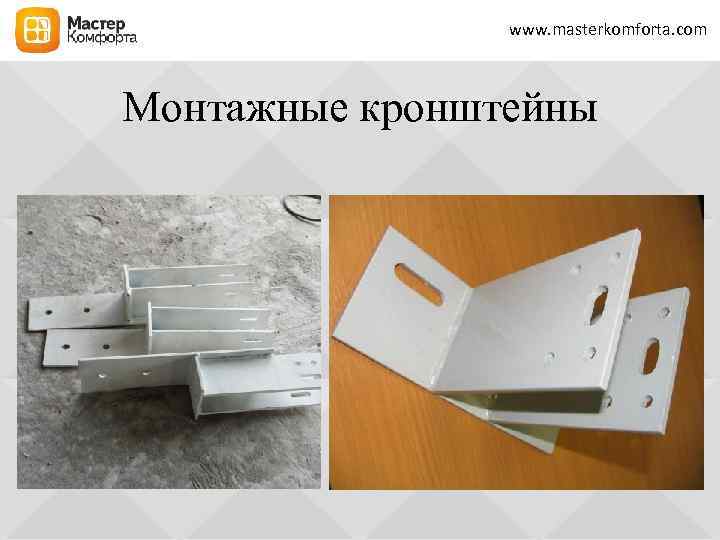

www. masterkomforta. com Монтажные кронштейны www. masterkomforta. com Монтажные кронштейны

www. masterkomforta. com Пример крепления навесного фасада к перекрытиям между этажами www. masterkomforta. com Пример крепления навесного фасада к перекрытиям между этажами

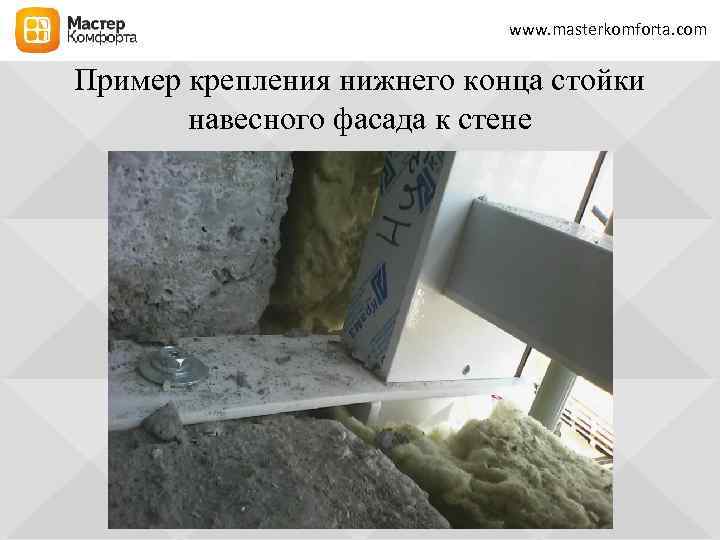

www. masterkomforta. com Пример крепления нижнего конца стойки навесного фасада к стене www. masterkomforta. com Пример крепления нижнего конца стойки навесного фасада к стене

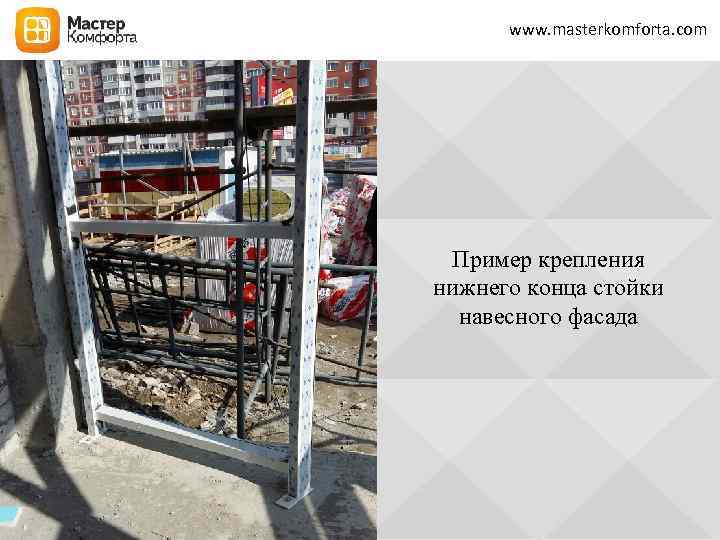

www. masterkomforta. com Пример крепления нижнего конца стойки навесного фасада www. masterkomforta. com Пример крепления нижнего конца стойки навесного фасада

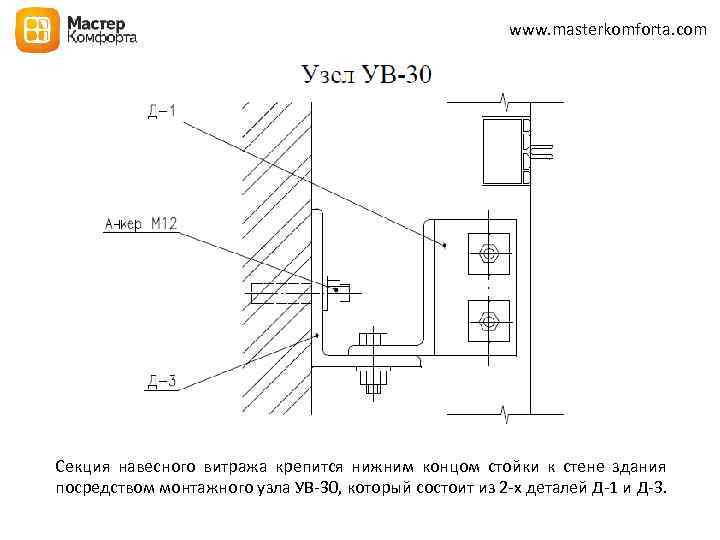

www. masterkomforta. com Секция навесного витража крепится нижним концом стойки к стене здания посредством www. masterkomforta. com Секция навесного витража крепится нижним концом стойки к стене здания посредством монтажного узла УВ-30, который состоит из 2 -х деталей Д-1 и Д-3.

www. masterkomforta. com Внимание! При применении электродуговой сварки необходимо защитить все элементы монтируемой секции www. masterkomforta. com Внимание! При применении электродуговой сварки необходимо защитить все элементы монтируемой секции от попадания искр и окалины.

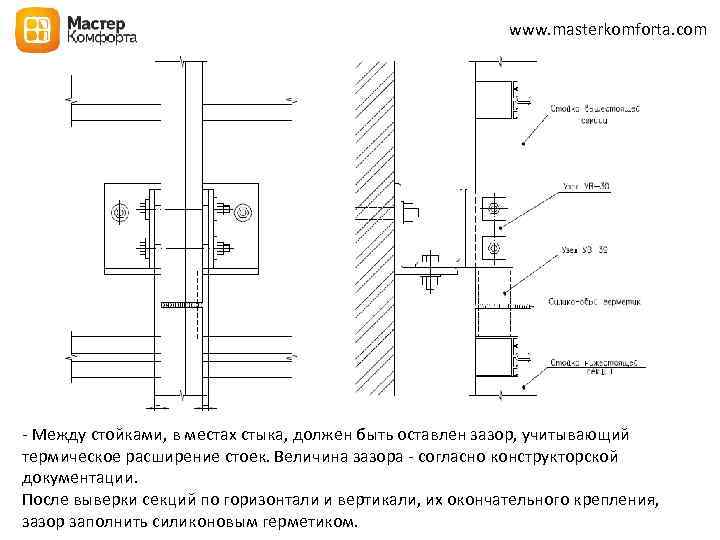

www. masterkomforta. com - Между стойками, в местах стыка, должен быть оставлен зазор, учитывающий www. masterkomforta. com - Между стойками, в местах стыка, должен быть оставлен зазор, учитывающий термическое расширение стоек. Величина зазора - согласно конструкторской документации. После выверки секций по горизонтали и вертикали, их окончательного крепления, зазор заполнить силиконовым герметиком.

www. masterkomforta. com Зазор на термическое расширение стойки www. masterkomforta. com Зазор на термическое расширение стойки

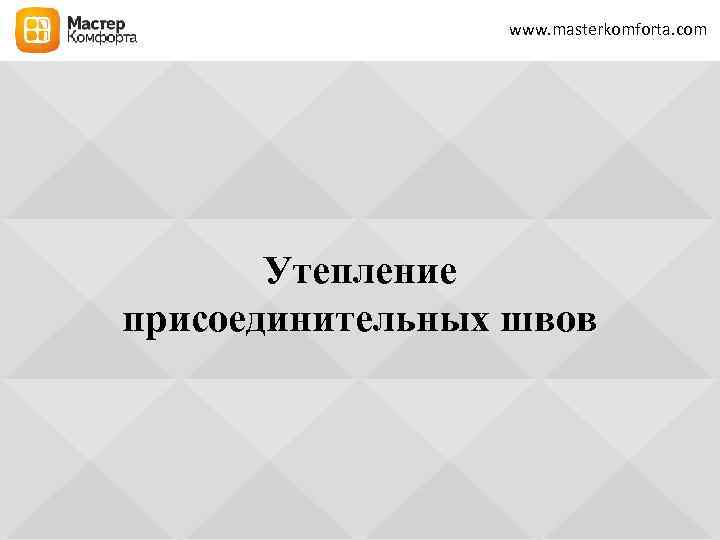

www. masterkomforta. com Утепление присоединительных швов www. masterkomforta. com Утепление присоединительных швов

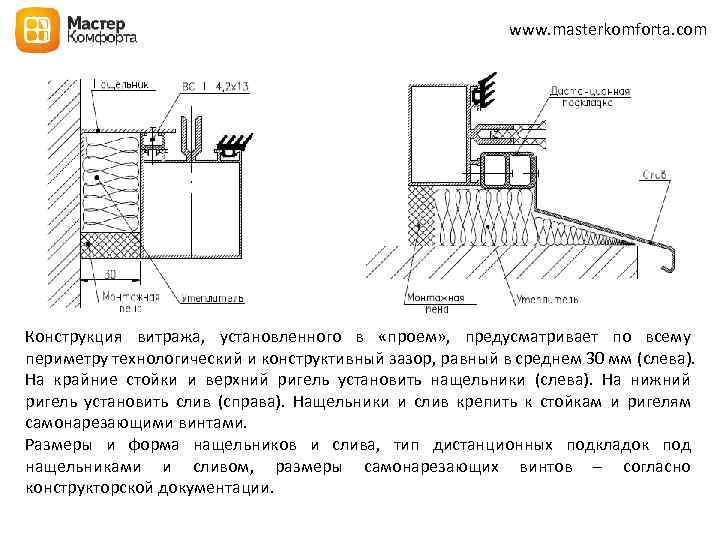

www. masterkomforta. com Конструкция витража, установленного в «проем» , предусматривает по всему периметру технологический www. masterkomforta. com Конструкция витража, установленного в «проем» , предусматривает по всему периметру технологический и конструктивный зазор, равный в среднем 30 мм (слева). На крайние стойки и верхний ригель установить нащельники (слева). На нижний ригель установить слив (справа). Нащельники и слив крепить к стойкам и ригелям самонарезающими винтами. Размеры и форма нащельников и слива, тип дистанционных подкладок под нащельниками и сливом, размеры самонарезающих винтов – согласно конструкторской документации.

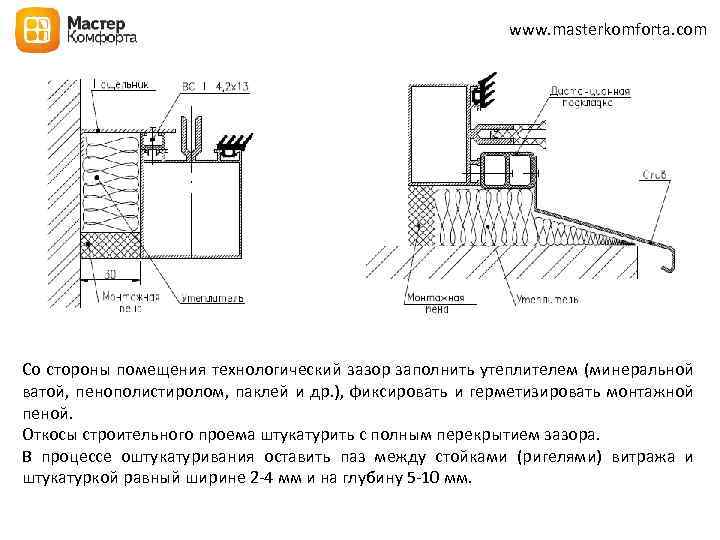

www. masterkomforta. com Со стороны помещения технологический зазор заполнить утеплителем (минеральной ватой, пенополистиролом, паклей www. masterkomforta. com Со стороны помещения технологический зазор заполнить утеплителем (минеральной ватой, пенополистиролом, паклей и др. ), фиксировать и герметизировать монтажной пеной. Откосы строительного проема штукатурить с полным перекрытием зазора. В процессе оштукатуривания оставить паз между стойками (ригелями) витража и штукатуркой равный ширине 2 -4 мм и на глубину 5 -10 мм.

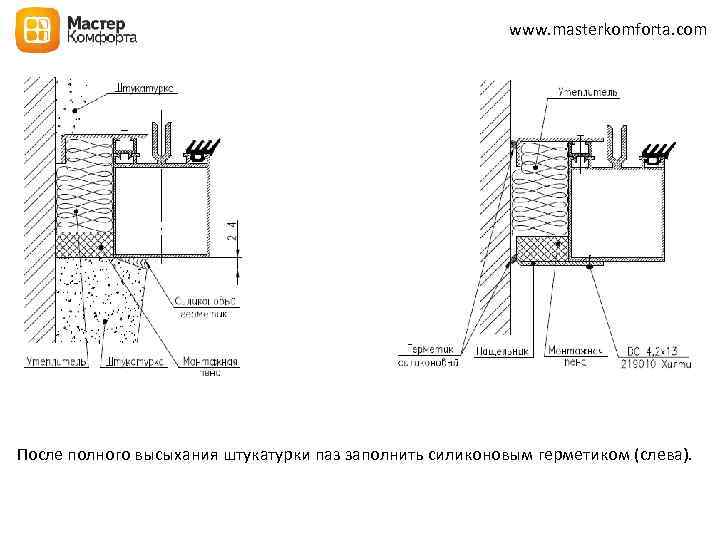

www. masterkomforta. com После полного высыхания штукатурки паз заполнить силиконовым герметиком (слева). www. masterkomforta. com После полного высыхания штукатурки паз заполнить силиконовым герметиком (слева).

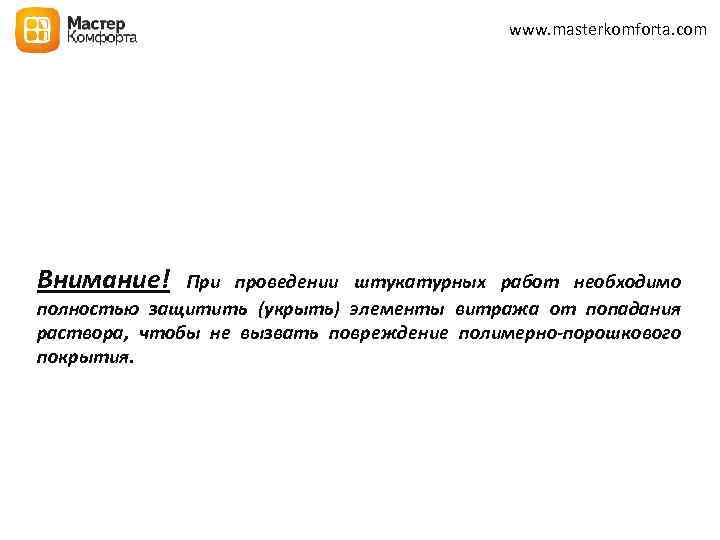

www. masterkomforta. com Внимание! При проведении штукатурных работ необходимо полностью защитить (укрыть) элементы витража www. masterkomforta. com Внимание! При проведении штукатурных работ необходимо полностью защитить (укрыть) элементы витража от попадания раствора, чтобы не вызвать повреждение полимерно-порошкового покрытия.

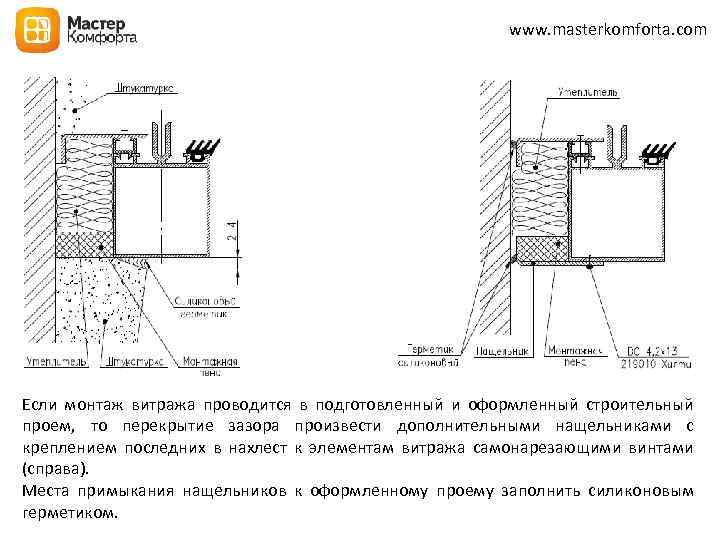

www. masterkomforta. com Если монтаж витража проводится в подготовленный и оформленный строительный проем, то www. masterkomforta. com Если монтаж витража проводится в подготовленный и оформленный строительный проем, то перекрытие зазора произвести дополнительными нащельниками с креплением последних в нахлест к элементам витража самонарезающими винтами (справа). Места примыкания нащельников к оформленному проему заполнить силиконовым герметиком.

www. masterkomforta. com Установка стеклопакетов, стекла или иного заполнения www. masterkomforta. com Установка стеклопакетов, стекла или иного заполнения

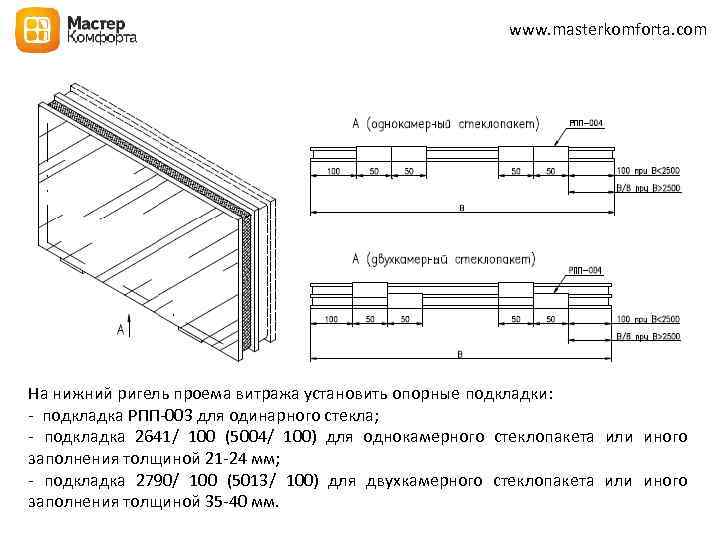

www. masterkomforta. com На нижний ригель проема витража установить опорные подкладки: - подкладка РПП-003 www. masterkomforta. com На нижний ригель проема витража установить опорные подкладки: - подкладка РПП-003 для одинарного стекла; - подкладка 2641/ 100 (5004/ 100) для однокамерного стеклопакета или иного заполнения толщиной 21 -24 мм; - подкладка 2790/ 100 (5013/ 100) для двухкамерного стеклопакета или иного заполнения толщиной 35 -40 мм.

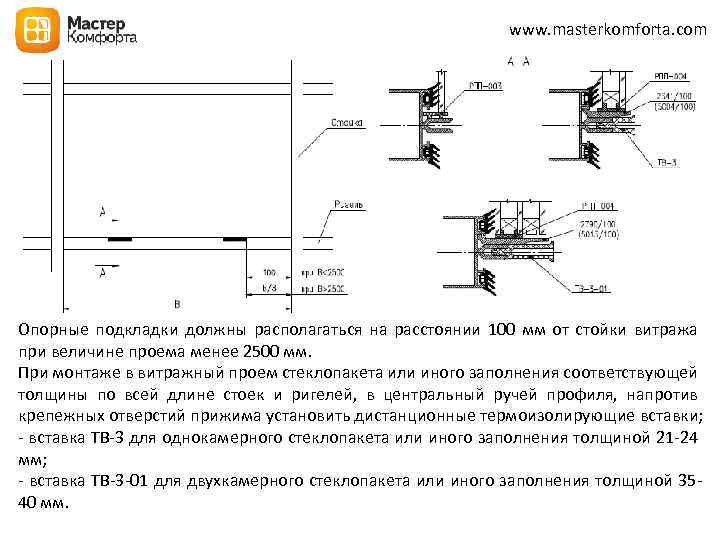

www. masterkomforta. com Опорные подкладки должны располагаться на расстоянии 100 мм от стойки витража www. masterkomforta. com Опорные подкладки должны располагаться на расстоянии 100 мм от стойки витража при величине проема менее 2500 мм. При монтаже в витражный проем стеклопакета или иного заполнения соответствующей толщины по всей длине стоек и ригелей, в центральный ручей профиля, напротив крепежных отверстий прижима установить дистанционные термоизолирующие вставки; - вставка ТВ-3 для однокамерного стеклопакета или иного заполнения толщиной 21 -24 мм; - вставка ТВ-3 -01 для двухкамерного стеклопакета или иного заполнения толщиной 3540 мм.

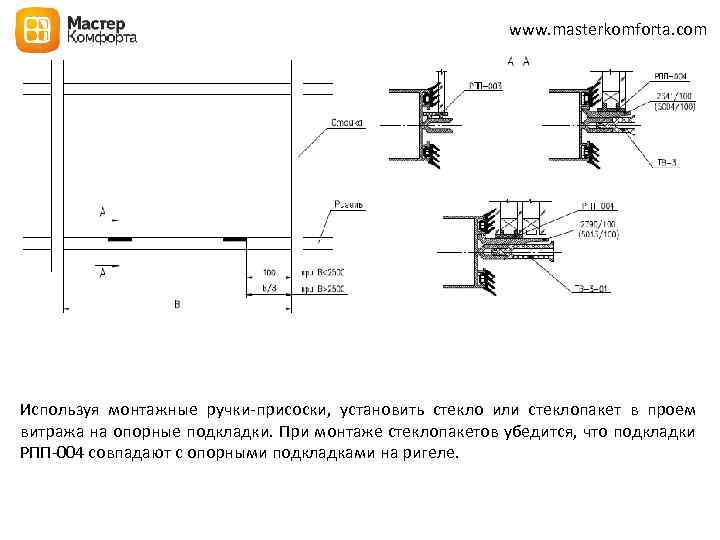

www. masterkomforta. com Используя монтажные ручки-присоски, установить стекло или стеклопакет в проем витража на www. masterkomforta. com Используя монтажные ручки-присоски, установить стекло или стеклопакет в проем витража на опорные подкладки. При монтаже стеклопакетов убедится, что подкладки РПП-004 совпадают с опорными подкладками на ригеле.

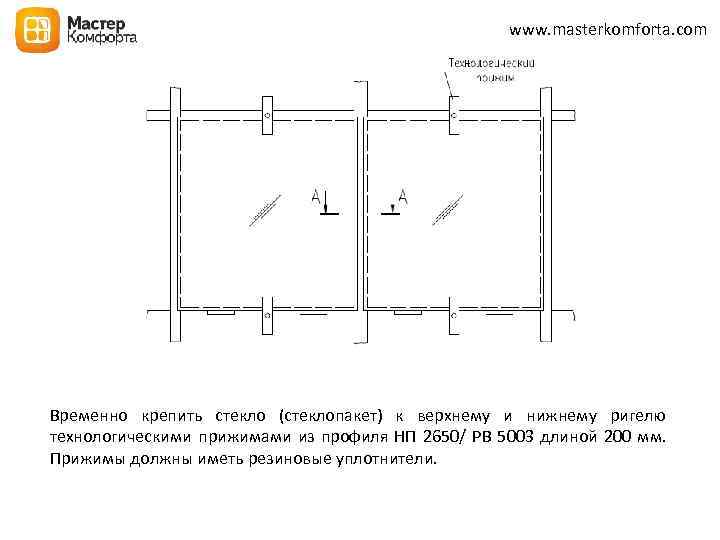

www. masterkomforta. com Временно крепить стекло (стеклопакет) к верхнему и нижнему ригелю технологическими прижимами www. masterkomforta. com Временно крепить стекло (стеклопакет) к верхнему и нижнему ригелю технологическими прижимами из профиля НП 2650/ РВ 5003 длиной 200 мм. Прижимы должны иметь резиновые уплотнители.

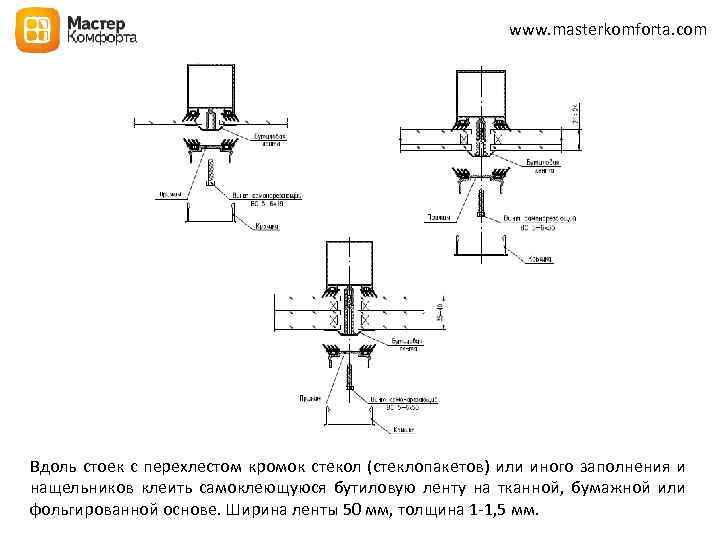

www. masterkomforta. com Вдоль стоек с перехлестом кромок стекол (стеклопакетов) или иного заполнения и www. masterkomforta. com Вдоль стоек с перехлестом кромок стекол (стеклопакетов) или иного заполнения и нащельников клеить самоклеющуюся бутиловую ленту на тканной, бумажной или фольгированной основе. Ширина ленты 50 мм, толщина 1 -1, 5 мм.

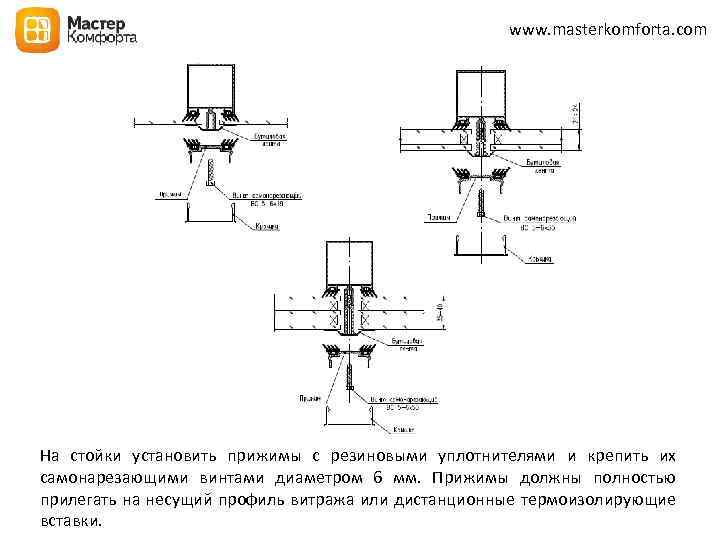

www. masterkomforta. com На стойки установить прижимы с резиновыми уплотнителями и крепить их самонарезающими www. masterkomforta. com На стойки установить прижимы с резиновыми уплотнителями и крепить их самонарезающими винтами диаметром 6 мм. Прижимы должны полностью прилегать на несущий профиль витража или дистанционные термоизолирующие вставки.

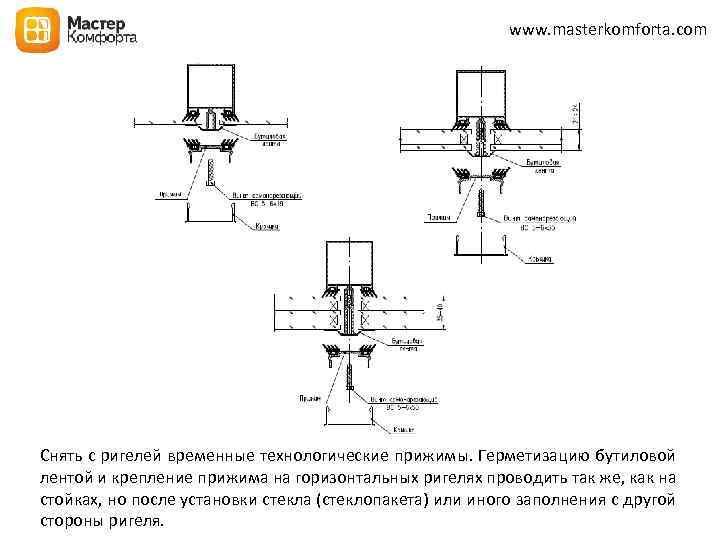

www. masterkomforta. com Снять с ригелей временные технологические прижимы. Герметизацию бутиловой лентой и крепление www. masterkomforta. com Снять с ригелей временные технологические прижимы. Герметизацию бутиловой лентой и крепление прижима на горизонтальных ригелях проводить так же, как на стойках, но после установки стекла (стеклопакета) или иного заполнения с другой стороны ригеля.

www. masterkomforta. com На прижимы путем защелкивания установить декоративно-защитные крышки: - сначала на ригели www. masterkomforta. com На прижимы путем защелкивания установить декоративно-защитные крышки: - сначала на ригели крышки из профиля НП 2732/ РВ 5011; - потом на стойки крышки из профиля НП 2733/ РВ 5012.

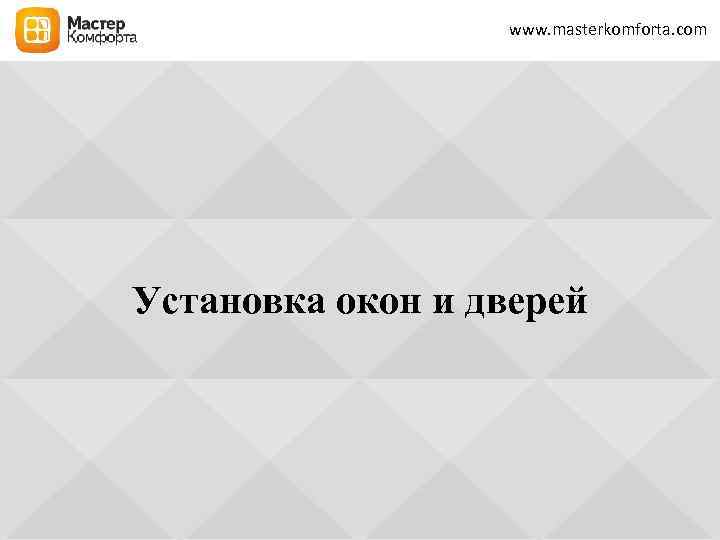

www. masterkomforta. com Установка окон и дверей www. masterkomforta. com Установка окон и дверей

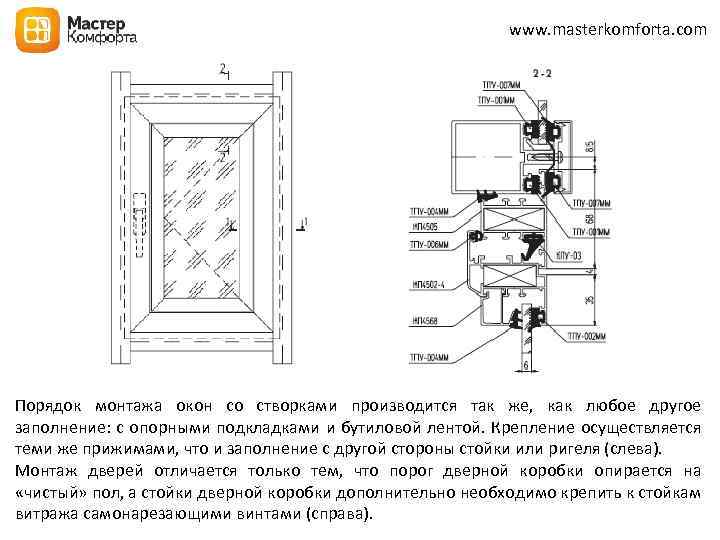

www. masterkomforta. com Порядок монтажа окон со створками производится так же, как любое другое www. masterkomforta. com Порядок монтажа окон со створками производится так же, как любое другое заполнение: с опорными подкладками и бутиловой лентой. Крепление осуществляется теми же прижимами, что и заполнение с другой стороны стойки или ригеля (слева). Монтаж дверей отличается только тем, что порог дверной коробки опирается на «чистый» пол, а стойки дверной коробки дополнительно необходимо крепить к стойкам витража самонарезающими винтами (справа).

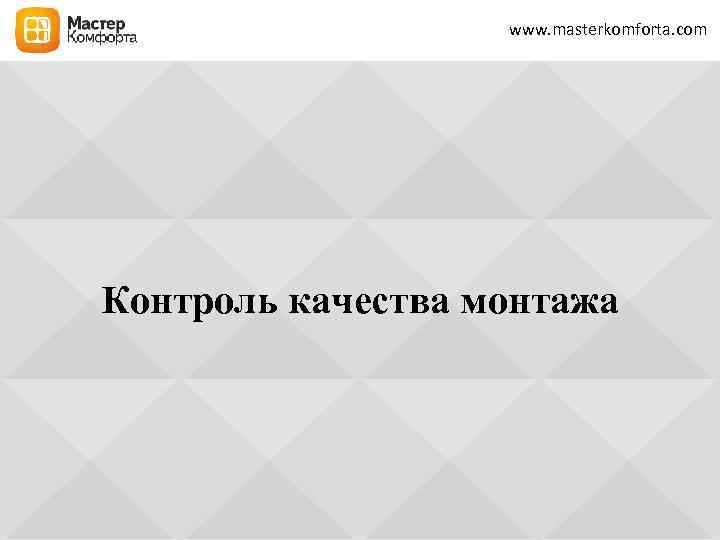

www. masterkomforta. com Контроль качества монтажа www. masterkomforta. com Контроль качества монтажа

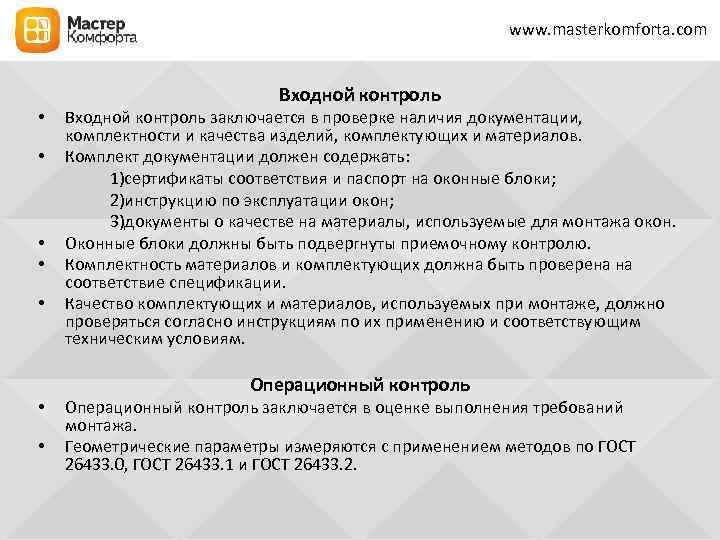

www. masterkomforta. com • • Входной контроль заключается в проверке наличия документации, комплектности и www. masterkomforta. com • • Входной контроль заключается в проверке наличия документации, комплектности и качества изделий, комплектующих и материалов. Комплект документации должен содержать: 1)сертификаты соответствия и паспорт на оконные блоки; 2)инструкцию по эксплуатации окон; 3)документы о качестве на материалы, используемые для монтажа окон. Оконные блоки должны быть подвергнуты приемочному контролю. Комплектность материалов и комплектующих должна быть проверена на соответствие спецификации. Качество комплектующих и материалов, используемых при монтаже, должно проверяться согласно инструкциям по их применению и соответствующим техническим условиям. Операционный контроль заключается в оценке выполнения требований монтажа. Геометрические параметры измеряются с применением методов по ГОСТ 26433. 0, ГОСТ 26433. 1 и ГОСТ 26433. 2.

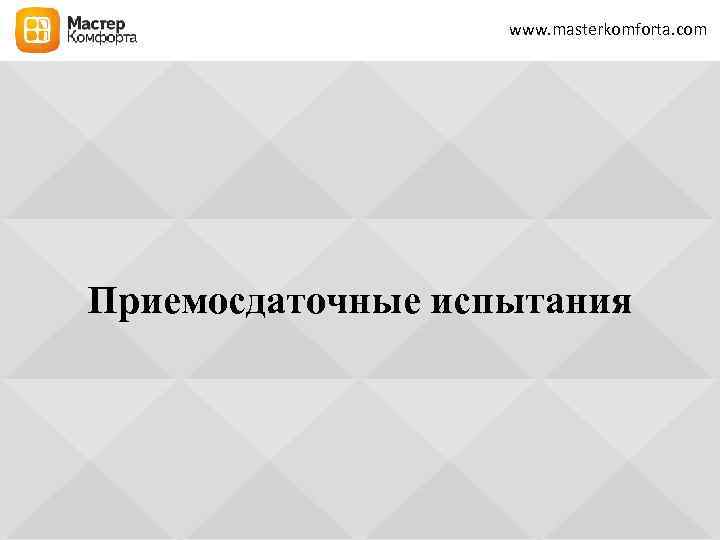

www. masterkomforta. com Приемосдаточные испытания www. masterkomforta. com Приемосдаточные испытания

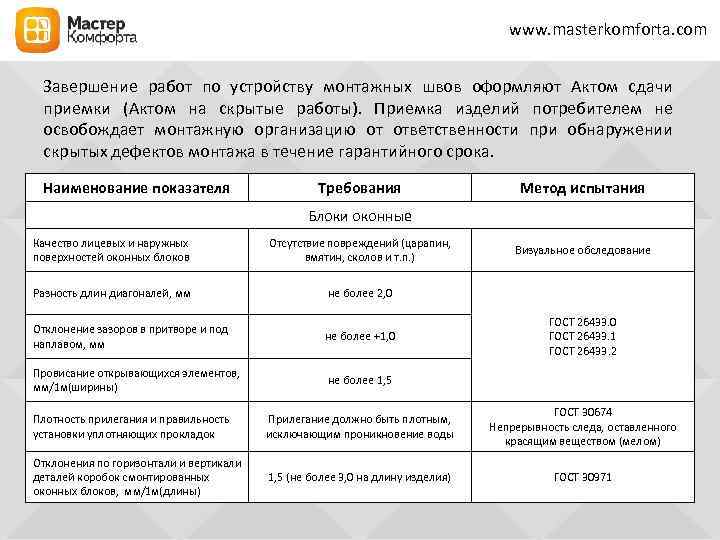

www. masterkomforta. com Завершение работ по устройству монтажных швов оформляют Актом сдачи приемки (Актом www. masterkomforta. com Завершение работ по устройству монтажных швов оформляют Актом сдачи приемки (Актом на скрытые работы). Приемка изделий потребителем не освобождает монтажную организацию от ответственности при обнаружении скрытых дефектов монтажа в течение гарантийного срока. Наименование показателя Требования Метод испытания Блоки оконные Качество лицевых и наружных поверхностей оконных блоков Отсутствие повреждений (царапин, вмятин, сколов и т. п. ) Разность длин диагоналей, мм не более 2, 0 Отклонение зазоров в притворе и под наплавом, мм не более +1, 0 Провисание открывающихся элементов, мм/1 м(ширины) Визуальное обследование ГОСТ 26433. 0 ГОСТ 26433. 1 ГОСТ 26433. 2 не более 1, 5 Плотность прилегания и правильность установки уплотняющих прокладок Прилегание должно быть плотным, исключающим проникновение воды ГОСТ 30674 Непрерывность следа, оставленного красящим веществом (мелом) Отклонения по горизонтали и вертикали деталей коробок смонтированных оконных блоков, мм/1 м(длины) 1, 5 (не более 3, 0 на длину изделия) ГОСТ 30971

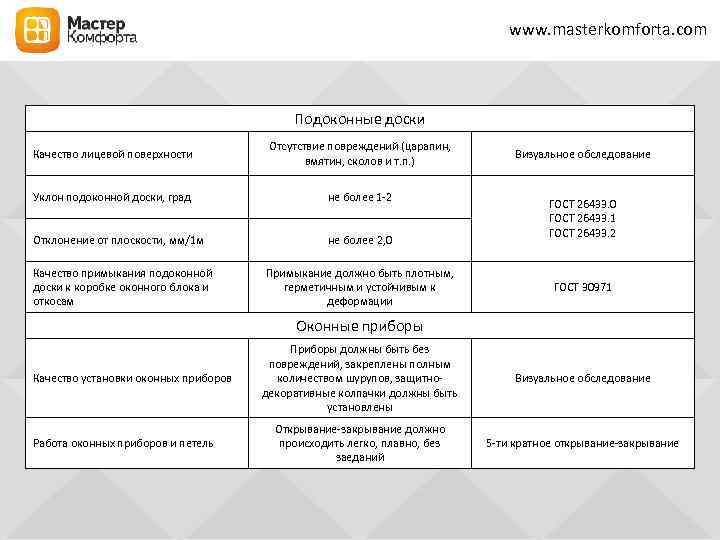

www. masterkomforta. com Подоконные доски Качество лицевой поверхности Отсутствие повреждений (царапин, вмятин, сколов и www. masterkomforta. com Подоконные доски Качество лицевой поверхности Отсутствие повреждений (царапин, вмятин, сколов и т. п. ) Уклон подоконной доски, град не более 1 -2 Отклонение от плоскости, мм/1 м не более 2, 0 Качество примыкания подоконной доски к коробке оконного блока и откосам Примыкание должно быть плотным, герметичным и устойчивым к деформации Визуальное обследование ГОСТ 26433. 0 ГОСТ 26433. 1 ГОСТ 26433. 2 ГОСТ 30971 Оконные приборы Качество установки оконных приборов Работа оконных приборов и петель Приборы должны быть без повреждений, закреплены полным количеством шурупов, защитнодекоративные колпачки должны быть установлены Визуальное обследование Открывание-закрывание должно происходить легко, плавно, без заеданий 5 -ти кратное открывание-закрывание

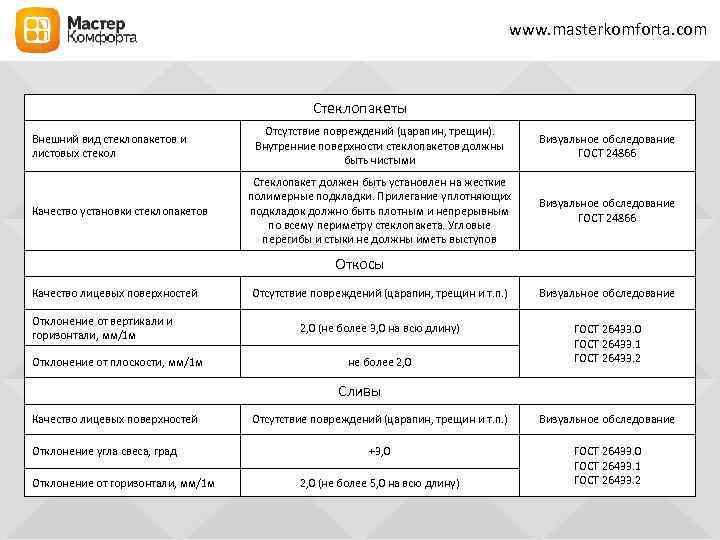

www. masterkomforta. com Стеклопакеты Внешний вид стеклопакетов и листовых стекол Качество установки стеклопакетов Отсутствие www. masterkomforta. com Стеклопакеты Внешний вид стеклопакетов и листовых стекол Качество установки стеклопакетов Отсутствие повреждений (царапин, трещин). Внутренние поверхности стеклопакетов должны быть чистыми Визуальное обследование ГОСТ 24866 Стеклопакет должен быть установлен на жесткие полимерные подкладки. Прилегание уплотняющих подкладок должно быть плотным и непрерывным по всему периметру стеклопакета. Угловые перегибы и стыки не должны иметь выступов Визуальное обследование ГОСТ 24866 Откосы Качество лицевых поверхностей Отклонение от вертикали и горизонтали, мм/1 м Отклонение от плоскости, мм/1 м Отсутствие повреждений (царапин, трещин и т. п. ) Визуальное обследование 2, 0 (не более 3, 0 на всю длину) ГОСТ 26433. 0 ГОСТ 26433. 1 ГОСТ 26433. 2 не более 2, 0 Сливы Качество лицевых поверхностей Отклонение угла свеса, град Отклонение от горизонтали, мм/1 м Отсутствие повреждений (царапин, трещин и т. п. ) Визуальное обследование +3, 0 ГОСТ 26433. 1 ГОСТ 26433. 2 2, 0 (не более 5, 0 на всю длину)

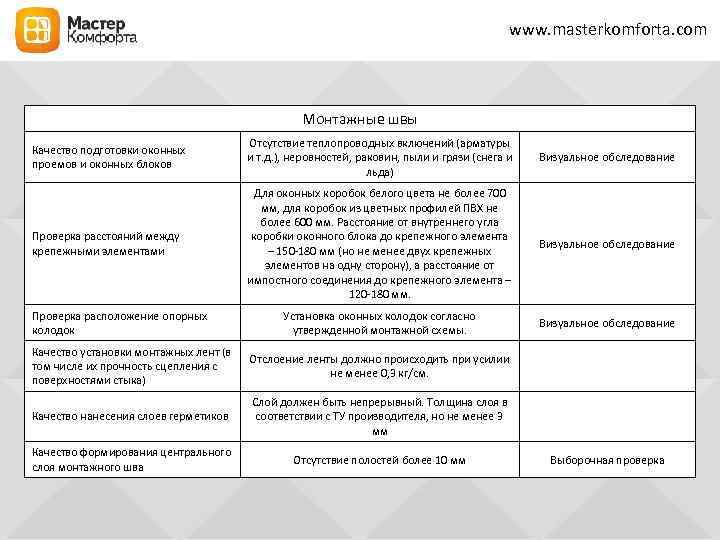

www. masterkomforta. com Монтажные швы Качество подготовки оконных проемов и оконных блоков Отсутствие теплопроводных www. masterkomforta. com Монтажные швы Качество подготовки оконных проемов и оконных блоков Отсутствие теплопроводных включений (арматуры и т. д. ), неровностей, раковин, пыли и грязи (снега и льда) Визуальное обследование Проверка расстояний между крепежными элементами Для оконных коробок белого цвета не более 700 мм, для коробок из цветных профилей ПВХ не более 600 мм. Расстояние от внутреннего угла коробки оконного блока до крепежного элемента – 150 -180 мм (но не менее двух крепежных элементов на одну сторону), а расстояние от импостного соединения до крепежного элемента – 120 -180 мм. Визуальное обследование Установка оконных колодок согласно утвержденной монтажной схемы. Визуальное обследование Проверка расположение опорных колодок Качество установки монтажных лент (в том числе их прочность сцепления с поверхностями стыка) Отслоение ленты должно происходить при усилии не менее 0, 3 кг/см. Качество нанесения слоев герметиков Слой должен быть непрерывный. Толщина слоя в соответствии с ТУ производителя, но не менее 3 мм Качество формирования центрального слоя монтажного шва Отсутствие полостей более 10 мм Выборочная проверка

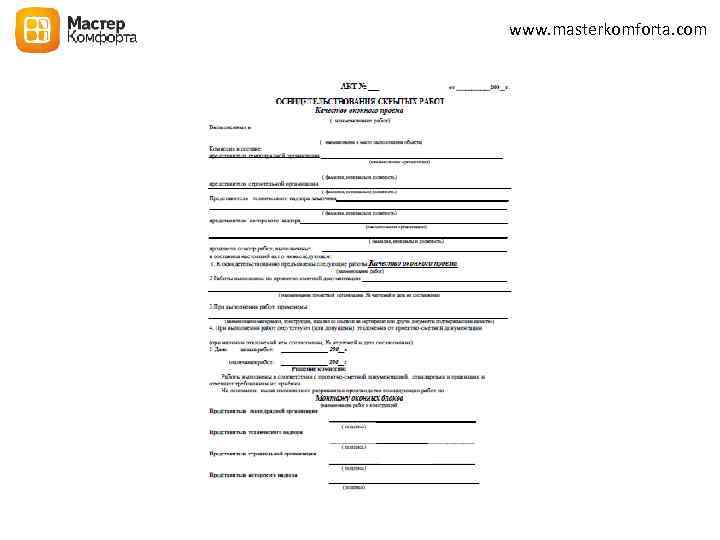

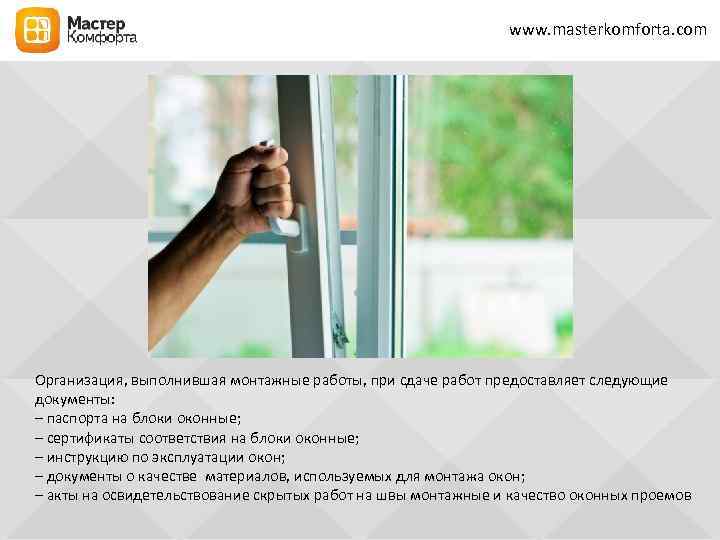

www. masterkomforta. com Организация, выполнившая монтажные работы, при сдаче работ предоставляет следующие документы: – www. masterkomforta. com Организация, выполнившая монтажные работы, при сдаче работ предоставляет следующие документы: – паспорта на блоки оконные; – сертификаты соответствия на блоки оконные; – инструкцию по эксплуатации окон; – документы о качестве материалов, используемых для монтажа окон; – акты на освидетельствование скрытых работ на швы монтажные и качество оконных проемов

www. masterkomforta. com www. masterkomforta. com

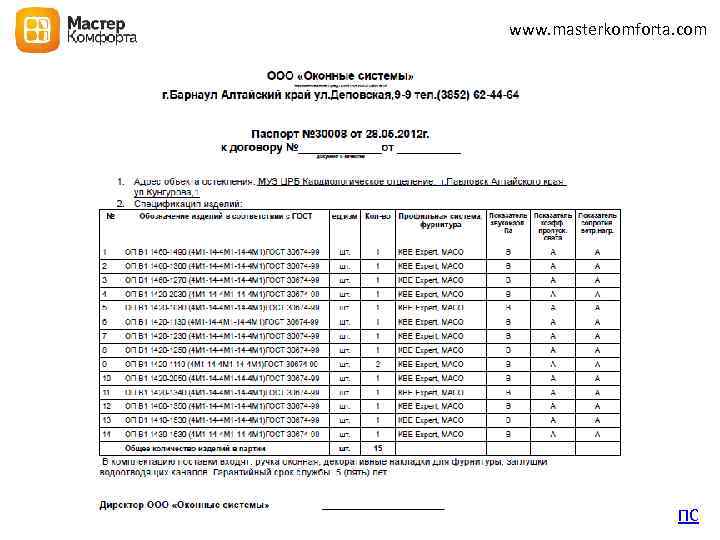

www. masterkomforta. com ПС www. masterkomforta. com ПС

www. masterkomforta. com Основы строительной теплофизики и исправление монтажных дефектов www. masterkomforta. com Основы строительной теплофизики и исправление монтажных дефектов

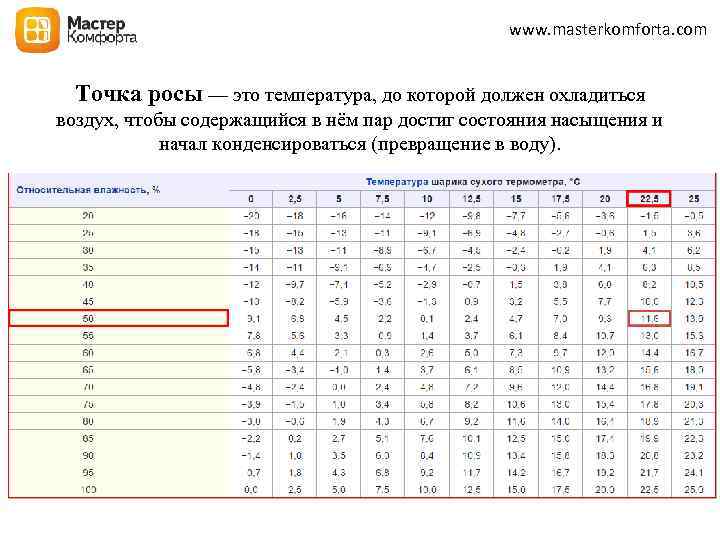

www. masterkomforta. com Точка росы — это температура, до которой должен охладиться воздух, чтобы www. masterkomforta. com Точка росы — это температура, до которой должен охладиться воздух, чтобы содержащийся в нём пар достиг состояния насыщения и начал конденсироваться (превращение в воду).

www. masterkomforta. com Распределение температур в проеме и оконном блоке Улица Помещение ПС www. masterkomforta. com Распределение температур в проеме и оконном блоке Улица Помещение ПС

www. masterkomforta. com Компания «Мастер Комфорта» приглашает к сотрудничеству Главный офис: Россия, Алтайский край, www. masterkomforta. com Компания «Мастер Комфорта» приглашает к сотрудничеству Главный офис: Россия, Алтайский край, г. Барнаул, Рыбозаводской проезд, д. 24, 2 этаж Телефон: +7(3852) 253 -257 Телефон коммерческого отдела: +7(3852) 56 -14 -06 E-mail: master. komforta@mail. ru Представительство в Республике Казахстан: г. Оскемен, ул. Казахстан, 71 а, офис 408 Телефон: +7 -777 -790 -09 -35; +7(7232) 260 -243 E-mail: master. komforta. 1@mail. ru Начальник коммерческого отдела: Айрих Алексей Олегович Телефон: +7 -903 -990 -52 -22; +7 -777 -494 -49 -73 Региональный менеджер: Ковалев Сергей Николаевич Телефон: +7 -960 -936 -49 -00; +7 -702 -864 -49 -71
