www. electroind. com. cn Electro Industries/Gauge. Tech (EIG公司) 电力监测和能源管理解决方案 专注于下列领域的 程和创新: § § 电力监测和电能计量 电能质量分析 通讯 能源管理 40多年的数字式电力仪表制造经验
EIG公司概况 www. electroind. com. cn EIG公司概况 Ø 1975年由科学家Samuel Kagan(塞 缪尔 卡甘)博士在纽约长岛的卡尔广 场(Carle Place)创立,最初为军用供 电系统提供精密测量设备 Ø 全球基于微处理器的电力仪表的先 驱,在数字式电力仪表领域持续创 新 40多年 Ø 迄今为止已有数百万台电力仪表和 监测系统安装在世界各地 Ø 众多的大型电网、 业和政府客户 依赖我们的产品和技术测量和控制 其电力 Ø 通用电气公司(GE)为最大股东,持 有35%股份,GE全球战略伙伴
EIG总部/制造 厂 www. electroind. com. cn EIG总部/ 厂 Ø EIG公司总部和制造 厂位于纽约长 岛的韦斯特伯里(Westbury),拥有 200多名员 、30000多平方英尺厂房。 EIG公司所有产品均在纽约Westbury 研发、设计、制造。 制造车间 研发、管理、市场和销售办公室

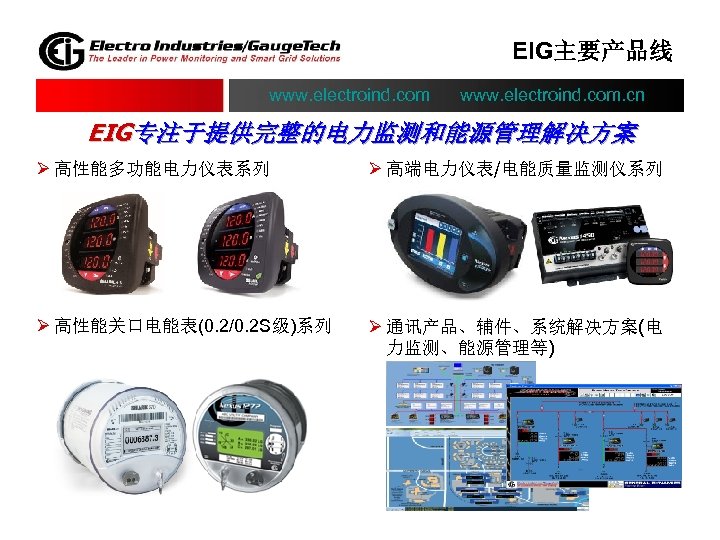

EIG主要产品线 www. electroind. com. cn EIG专注于提供完整的电力监测和能源管理解决方案 Ø 高性能多功能电力仪表系列 Ø 高端电力仪表/电能质量监测仪系列 Ø 高性能关口电能表(0. 2/0. 2 S级)系列 Ø 通讯产品、辅件、系统解决方案(电 力监测、能源管理等)

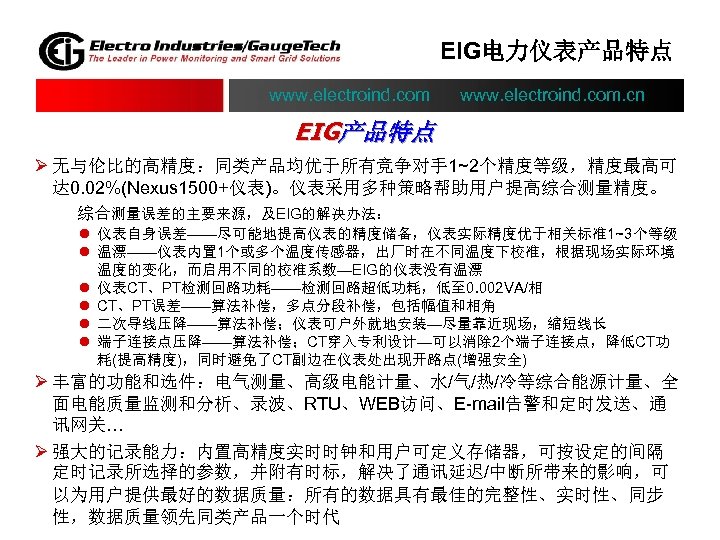

EIG电力仪表产品特点 www. electroind. com. cn EIG产品特点 Ø 无与伦比的高精度:同类产品均优于所有竞争对手1~2个精度等级,精度最高可 达 0. 02%(Nexus 1500+仪表)。仪表采用多种策略帮助用户提高综合测量精度。 综合测量误差的主要来源,及EIG的解决办法: l 仪表自身误差——尽可能地提高仪表的精度储备,仪表实际精度优于相关标准1~3个等级 l 温漂——仪表内置 1个或多个温度传感器,出厂时在不同温度下校准,根据现场实际环境 温度的变化,而启用不同的校准系数---EIG的仪表没有温漂 l 仪表CT、PT检测回路功耗——检测回路超低功耗,低至 0. 002 VA/相 l CT、PT误差——算法补偿,多点分段补偿,包括幅值和相角 l 二次导线压降——算法补偿;仪表可户外就地安装---尽量靠近现场,缩短线长 l 端子连接点压降——算法补偿;CT穿入专利设计---可以消除 2个端子连接点,降低CT功 耗(提高精度),同时避免了CT副边在仪表处出现开路点(增强安全) Ø 丰富的功能和选件:电气测量、高级电能计量、水/气/热/冷等综合能源计量、全 面电能质量监测和分析、录波、RTU、WEB访问、E-mail告警和定时发送、通 讯网关… Ø 强大的记录能力:内置高精度实时时钟和用户可定义存储器,可按设定的间隔 定时记录所选择的参数,并附有时标,解决了通讯延迟/中断所带来的影响,可 以为用户提供最好的数据质量:所有的数据具有最佳的完整性、实时性、同步 性,数据质量领先同类产品一个时代

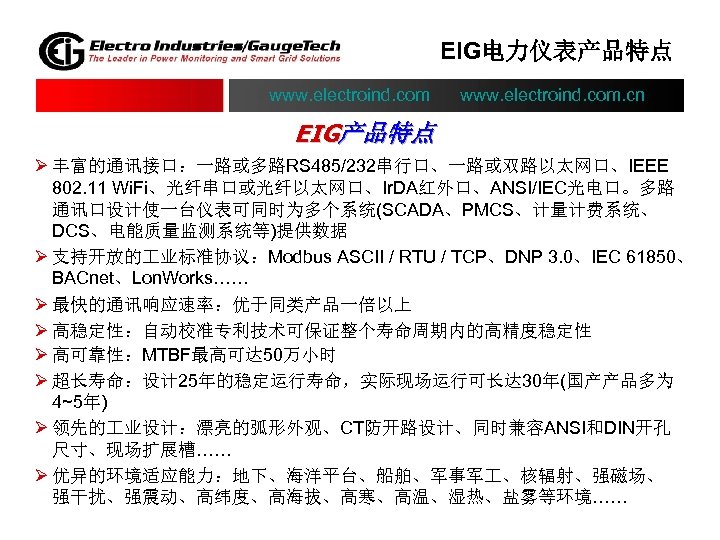

EIG电力仪表产品特点 www. electroind. com. cn EIG产品特点 Ø 丰富的通讯接口:一路或多路RS 485/232串行口、一路或双路以太网口、IEEE 802. 11 Wi. Fi、光纤串口或光纤以太网口、Ir. DA红外口、ANSI/IEC光电口。多路 通讯口设计使一台仪表可同时为多个系统(SCADA、PMCS、计量计费系统、 DCS、电能质量监测系统等)提供数据 Ø 支持开放的 业标准协议:Modbus ASCII / RTU / TCP、DNP 3. 0、IEC 61850、 BACnet、Lon. Works…… Ø 最快的通讯响应速率:优于同类产品一倍以上 Ø 高稳定性:自动校准专利技术可保证整个寿命周期内的高精度稳定性 Ø 高可靠性:MTBF最高可达 50万小时 Ø 超长寿命:设计 25年的稳定运行寿命,实际现场运行可长达 30年(国产产品多为 4~5年) Ø 领先的 业设计:漂亮的弧形外观、CT防开路设计、同时兼容ANSI和DIN开孔 尺寸、现场扩展槽…… Ø 优异的环境适应能力:地下、海洋平台、船舶、军事军 、核辐射、强磁场、 强干扰、强震动、高纬度、高海拔、高寒、高温、湿热、盐雾等环境……

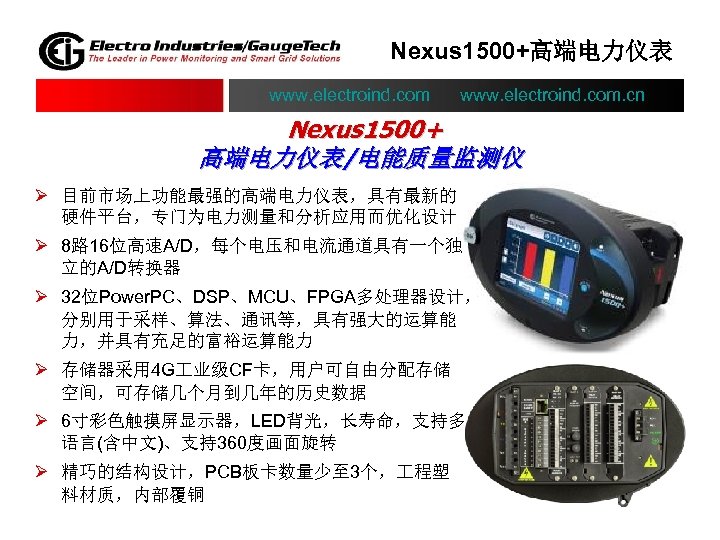

Nexus 1500+高端电力仪表 www. electroind. com. cn Nexus 1500+ 高端电力仪表/电能质量监测仪 Ø 目前市场上功能最强的高端电力仪表,具有最新的 硬件平台,专门为电力测量和分析应用而优化设计 Ø 8路 16位高速A/D,每个电压和电流通道具有一个独 立的A/D转换器 Ø 32位Power. PC、DSP、MCU、FPGA多处理器设计, 分别用于采样、算法、通讯等,具有强大的运算能 力,并具有充足的富裕运算能力 Ø 存储器采用 4 G 业级CF卡,用户可自由分配存储 空间,可存储几个月到几年的历史数据 Ø 6寸彩色触摸屏显示器,LED背光,长寿命,支持多 语言(含中文)、支持360度画面旋转 Ø 精巧的结构设计,PCB板卡数量少至 3个, 程塑 料材质,内部覆铜

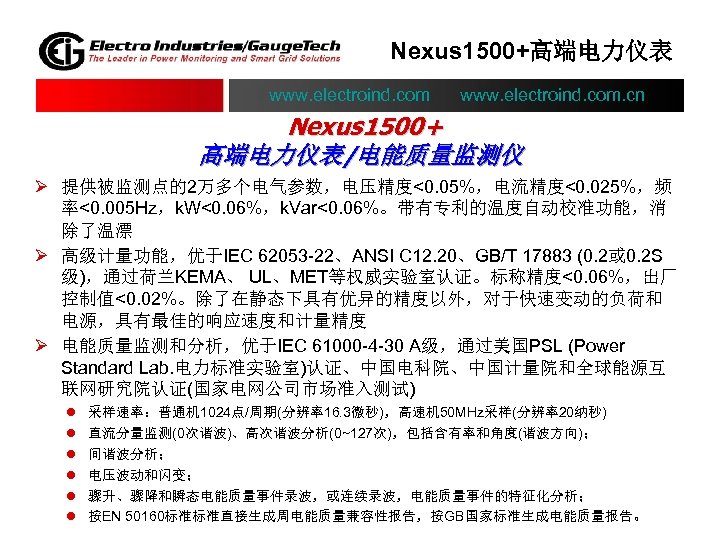

Nexus 1500+高端电力仪表 www. electroind. com. cn Nexus 1500+ 高端电力仪表/电能质量监测仪 Ø 提供被监测点的2万多个电气参数,电压精度<0. 05%,电流精度<0. 025%,频 率<0. 005 Hz,k. W<0. 06%,k. Var<0. 06%。带有专利的温度自动校准功能,消 除了温漂 Ø 高级计量功能,优于IEC 62053 -22、ANSI C 12. 20、GB/T 17883 (0. 2或 0. 2 S 级),通过荷兰KEMA、 UL、MET等权威实验室认证。标称精度<0. 06%,出厂 控制值<0. 02%。除了在静态下具有优异的精度以外,对于快速变动的负荷和 电源,具有最佳的响应速度和计量精度 Ø 电能质量监测和分析,优于IEC 61000 -4 -30 A级,通过美国PSL (Power Standard Lab. 电力标准实验室)认证、中国电科院、中国计量院和全球能源互 联网研究院认证(国家电网公司市场准入测试) l l l 采样速率:普通机 1024点/周期(分辨率16. 3微秒),高速机 50 MHz采样(分辨率20纳秒) 直流分量监测(0次谐波)、高次谐波分析(0~127次),包括含有率和角度(谐波方向); 间谐波分析; 电压波动和闪变; 骤升、骤降和瞬态电能质量事件录波,或连续录波,电能质量事件的特征化分析; 按EN 50160标准标准直接生成周电能质量兼容性报告,按GB国家标准生成电能质量报告。

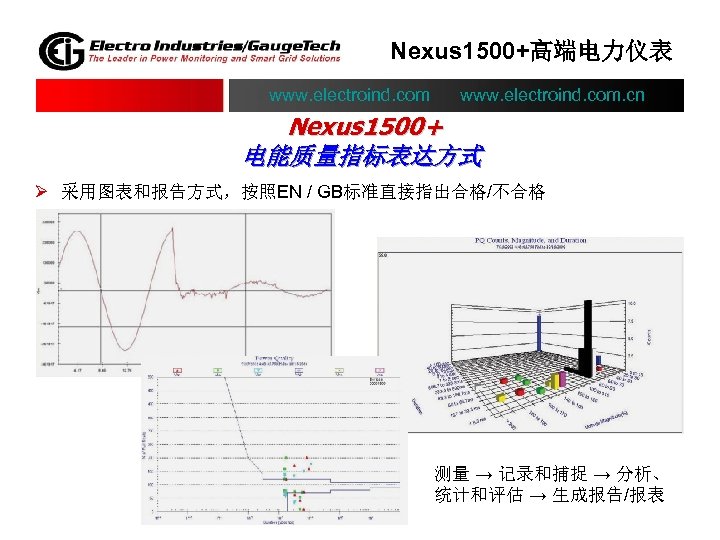

Nexus 1500+高端电力仪表 www. electroind. com. cn Nexus 1500+ 电能质量指标表达方式 Ø 采用图表和报告方式,按照EN / GB标准直接指出合格/不合格 测量 → 记录和捕捉 → 分析、 统计和评估 → 生成报告/报表
Nexus 1500+高端电力仪表 www. electroind. com. cn Nexus 1500+ 电能质量评估报告/报表 Ø 采用IEC 61000 -4 -30 A级算法、EN 50160标准,自动生成电能质量周报告, 帮助用户分类理解电能质量指标,简化分析 作,直接给出评估结论
Nexus 1500+高端电力仪表 www. electroind. com. cn Nexus 1500+ 电能质量评估报告/报表 Ø 采用GB国家标准限值,生成任意时段的GB电能质量报表

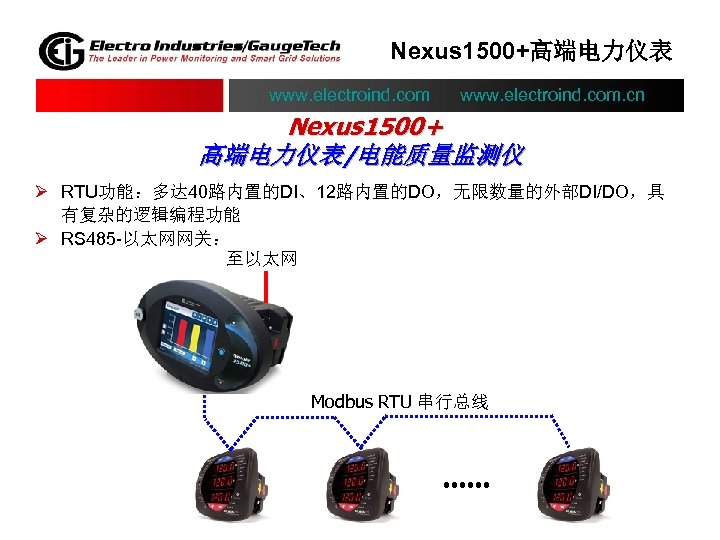

Nexus 1500+高端电力仪表 www. electroind. com. cn Nexus 1500+ 高端电力仪表/电能质量监测仪 Ø RTU功能:多达 40路内置的DI、12路内置的DO,无限数量的外部DI/DO,具 有复杂的逻辑编程功能 Ø RS 485 -以太网网关: 至以太网 Modbus RTU 串行总线 ……
Nexus 1500+高端电力仪表 www. electroind. com. cn Nexus 1500+ IEC 61000 -40 -30 A级认证 Ø PSL(Power Standard Lab. 美国电力标准实 验室)认证的IEC 61000 -4 -30 A级仪器

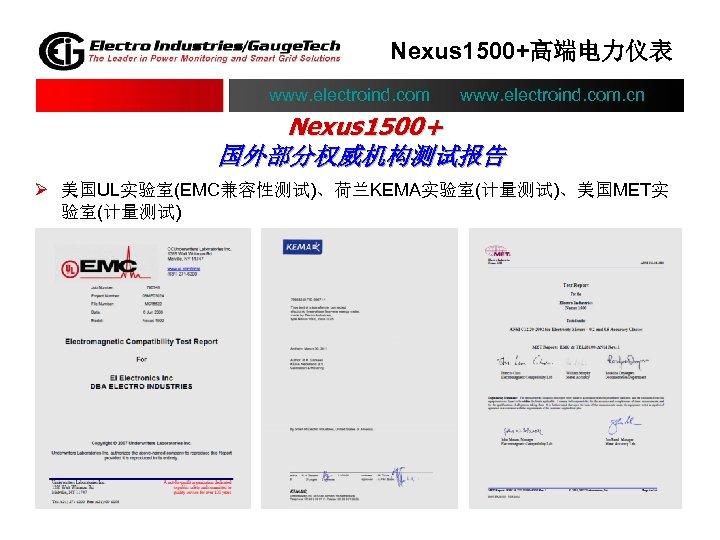

Nexus 1500+高端电力仪表 www. electroind. com. cn Nexus 1500+ 国外部分权威机构测试报告 Ø 美国UL实验室(EMC兼容性测试)、荷兰KEMA实验室(计量测试)、美国MET实 验室(计量测试)

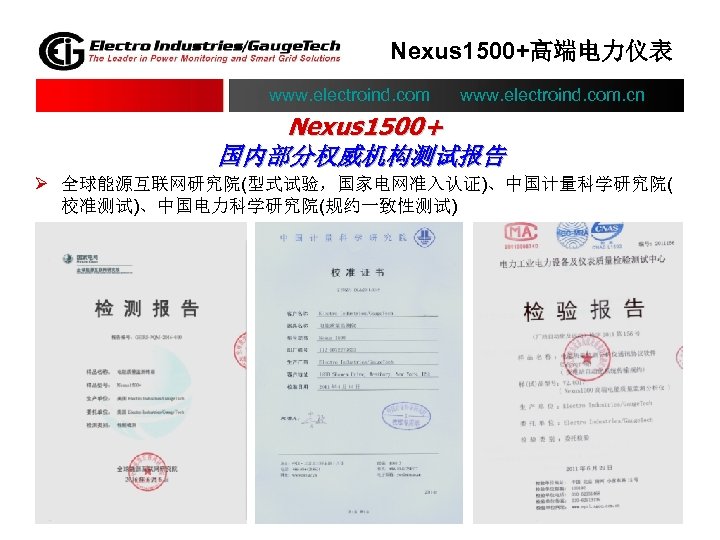

Nexus 1500+高端电力仪表 www. electroind. com. cn Nexus 1500+ 国内部分权威机构测试报告 Ø 全球能源互联网研究院(型式试验,国家电网准入认证)、中国计量科学研究院( 校准测试)、中国电力科学研究院(规约一致性测试)

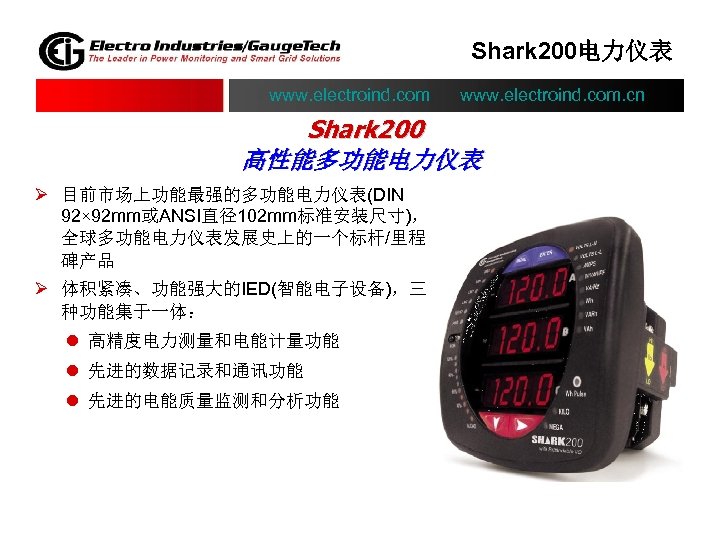

Shark 200电力仪表 www. electroind. com. cn Shark 200 高性能多功能电力仪表 Ø 目前市场上功能最强的多功能电力仪表(DIN 92× 92 mm或ANSI直径102 mm标准安装尺寸), 全球多功能电力仪表发展史上的一个标杆/里程 碑产品 Ø 体积紧凑、功能强大的IED(智能电子设备),三 种功能集于一体: l 高精度电力测量和电能计量功能 l 先进的数据记录和通讯功能 l 先进的电能质量监测和分析功能
Shark 200电力仪表 www. electroind. com. cn Shark 200 硬件结构 Ø 美观的弧形外形 业设计; Ø 高性能DSP、12位A/D; Ø 具有3路电压输入(0~720 Vac,量程自动适应)和3路电流输入(额定 1 A或 5 A,2 倍连续过载),CT回路采用防开路设计; Ø 0. 56”红色高亮LED显示器,可在数十米外清晰地读数; Ø 最高 4 M快闪存储器,用于历史趋势记录、事件记录和波形记录; Ø 2个内置扩展卡槽,提供十余种扩展卡(继电器输入/输出、脉冲输入/输出、 0~1 m. A或 4~20 m. A模拟量输出)可选; Ø 标准通讯口包括前面板 1路Ir. DA红外口(用于就地维护)、后面板 1路RS 485口; Ø 可选的2路 10/100 M RJ 45以太网口(Modbus TCP协议)、 IEC 61850协议以太 网口、10/100 M光纤串口; Ø 可同时适应DIN标准(92× 92 mm方孔)和ANSI标准(直径102 mm圆孔)的开孔尺寸。

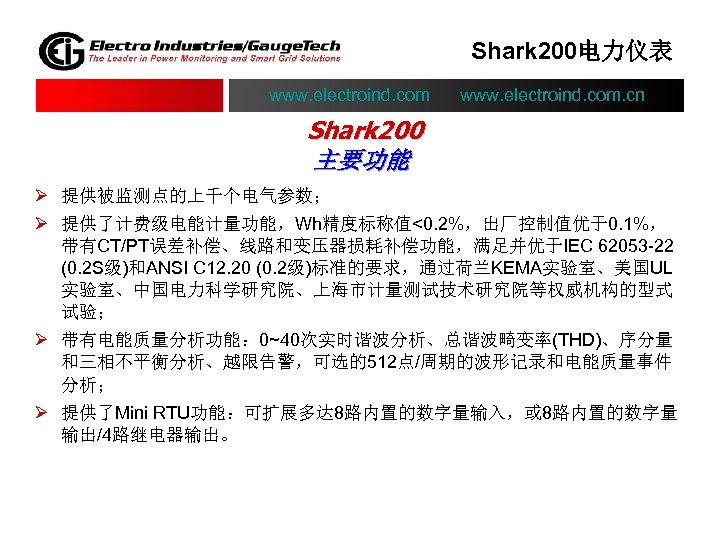

Shark 200电力仪表 www. electroind. com. cn Shark 200 主要功能 Ø 提供被监测点的上千个电气参数; Ø 提供了计费级电能计量功能,Wh精度标称值<0. 2%,出厂控制值优于0. 1%, 带有CT/PT误差补偿、线路和变压器损耗补偿功能,满足并优于IEC 62053 -22 (0. 2 S级)和ANSI C 12. 20 (0. 2级)标准的要求,通过荷兰KEMA实验室、美国UL 实验室、中国电力科学研究院、上海市计量测试技术研究院等权威机构的型式 试验; Ø 带有电能质量分析功能: 0~40次实时谐波分析、总谐波畸变率(THD)、序分量 和三相不平衡分析、越限告警,可选的512点/周期的波形记录和电能质量事件 分析; Ø 提供了Mini RTU功能:可扩展多达 8路内置的数字量输入,或 8路内置的数字量 输出/4路继电器输出。
Shark 200电力仪表 www. electroind. com. cn Shark 200 主要功能 Ø 电能质量事件(骤升、骤降、短时中断、冲击电流等)捕捉、录波、和特征化分 析(事件类型、起止时间、持续时间、幅值变化量和百分比); Ø 带有内置存储器(多达 4 M),可以按照用户设置的间隔定时记录选定的参数(3组 历史日志,每组可记录多达 64通道的浮点数参数),以及越限事件、I/O变位、 波形、电能质量事件、系统事件等,并带有精度优于1毫秒的时标(仪表内部实 时时钟精度优于1秒/天,支持SNTP对时)。

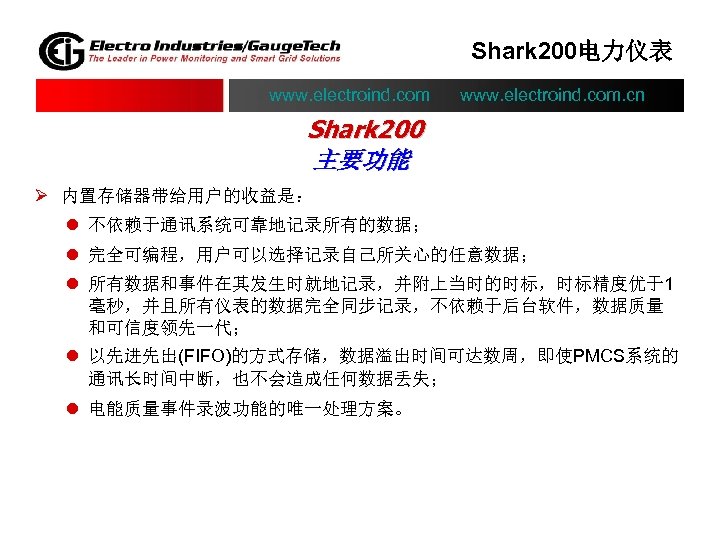

Shark 200电力仪表 www. electroind. com. cn Shark 200 主要功能 Ø 内置存储器带给用户的收益是: l 不依赖于通讯系统可靠地记录所有的数据; l 完全可编程,用户可以选择记录自己所关心的任意数据; l 所有数据和事件在其发生时就地记录,并附上当时的时标,时标精度优于1 毫秒,并且所有仪表的数据完全同步记录,不依赖于后台软件,数据质量 和可信度领先一代; l 以先进先出(FIFO)的方式存储,数据溢出时间可达数周,即使PMCS系统的 通讯长时间中断,也不会造成任何数据丢失; l 电能质量事件录波功能的唯一处理方案。

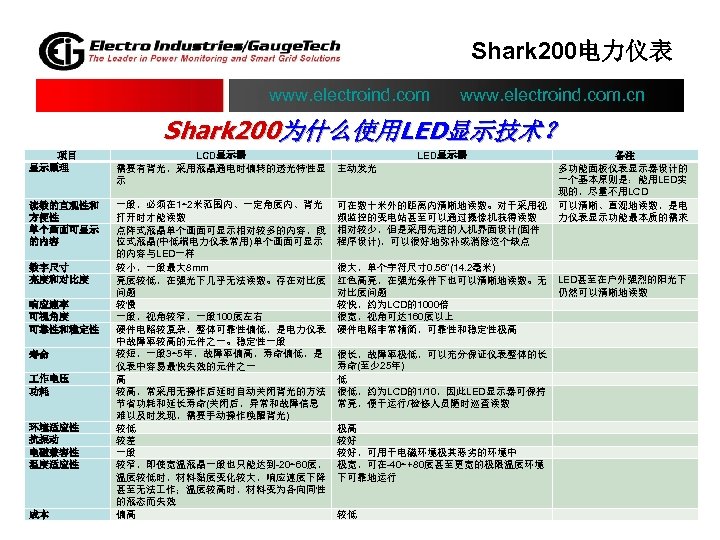

Shark 200电力仪表 www. electroind. com. cn Shark 200为什么使用LED显示技术? 项目 显示原理 LCD显示器 需要有背光,采用液晶通电时偏转的透光特性显 示 读数的直观性和 方便性 单个画面可显示 的内容 一般,必须在 1~2米范围内、一定角度内、背光 打开时才能读数 点阵式液晶单个画面可显示相对较多的内容,段 位式液晶(中低端电力仪表常用)单个画面可显示 的内容与LED一样 较小,一般最大 8 mm 亮度较低,在强光下几乎无法读数。存在对比度 问题 较慢 一般,视角较窄,一般 100度左右 硬件电路较复杂,整体可靠性偏低,是电力仪表 中故障率较高的元件之一。稳定性一般 较短,一般 3~5年,故障率偏高,寿命偏低,是 仪表中容易最快失效的元件之一 高 较高,常采用无操作后延时自动关闭背光的方法 节省功耗和延长寿命(关闭后,异常和故障信息 难以及时发现,需要手动操作唤醒背光) 较低 较差 一般 较窄,即使宽温液晶一般也只能达到-20~60度, 温度较低时,材料黏度变化较大,响应速度下降 甚至无法 作;温度较高时,材料变为各向同性 的液态而失效 偏高 数字尺寸 亮度和对比度 响应速率 可视角度 可靠性和稳定性 寿命 作电压 功耗 环境适应性 抗振动 电磁兼容性 温度适应性 成本 LED显示器 主动发光 可在数十米外的距离内清晰地读数。对于采用视 频监控的变电站甚至可以通过摄像机获得读数 相对较少,但是采用先进的人机界面设计(固件 程序设计),可以很好地弥补或消除这个缺点 备注 多功能面板仪表显示器设计的 一个基本原则是:能用LED实 现的,尽量不用LCD 可以清晰、直观地读数,是电 力仪表显示功能最本质的需求 很大,单个字符尺寸 0. 56”(14. 2毫米) 红色高亮,在强光条件下也可以清晰地读数。无 对比度问题 较快,约为LCD的1000倍 很宽,视角可达 160度以上 硬件电路非常精简,可靠性和稳定性极高 LED甚至在户外强烈的阳光下 仍然可以清晰地读数 很长,故障率极低,可以充分保证仪表整体的长 寿命(至少 25年) 低 很低,约为LCD的1/10,因此LED显示器可保持 常亮,便于运行/检修人员随时巡查读数 极高 较好 较好,可用于电磁环境极其恶劣的环境中 极宽,可在-40~+80度甚至更宽的极限温度环境 下可靠地运行 较低

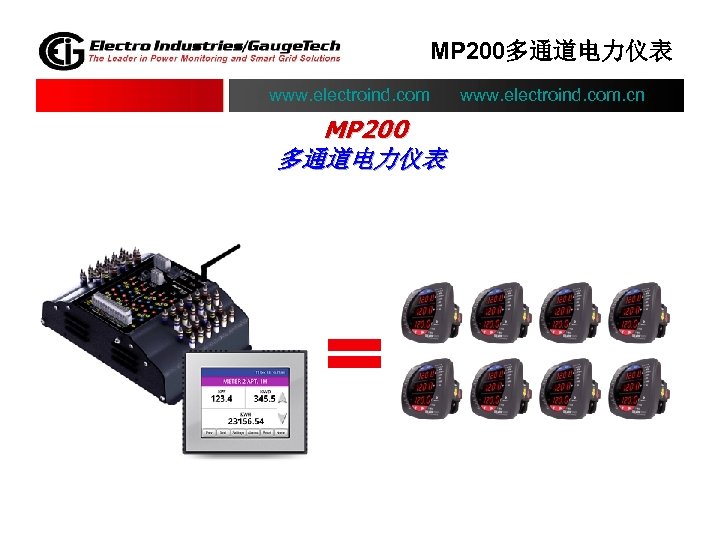

MP 200多通道电力仪表 www. electroind. com. cn MP 200 多通道电力仪表 Ø 一台装置实现 8个三相回路或 24个单 相回路的监测和计量(来自同一条母线 ) Ø 内置 32 M存储器,用于参数的趋势记 录(具有1 ms高精度时标,保证数据同 步记录,抵抗通讯中断) Ø 支持多达 3个LCD触摸屏显示器(3. 5寸 或 5. 7寸可选),安装距离可达 1200米 Ø 丰富的通讯接口: 2路RS 485、1路 USB、可选的RJ 45以太网/Wi. Fi以太 网 Ø 提供领先一个时代的数据质量、节省 成本、节省安装空间、降低通讯管理 机端口资源的占用、提高系统的整体 可靠性
MP 200多通道电力仪表 www. electroind. com. cn MP 200 多通道电力仪表

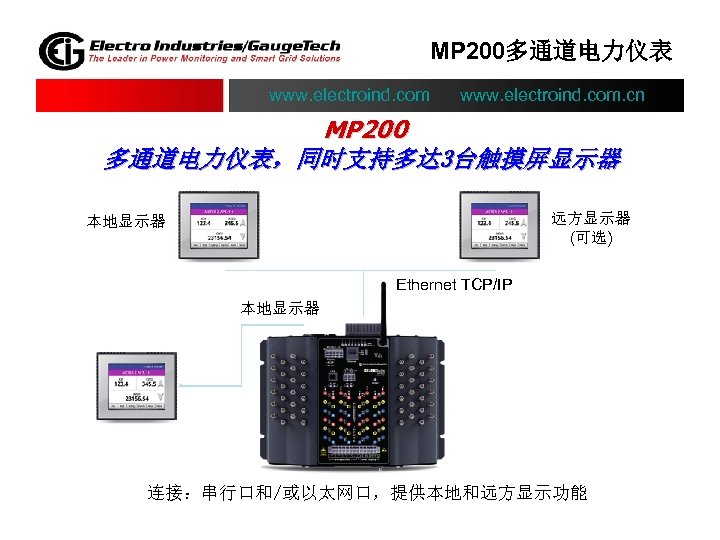

MP 200多通道电力仪表 www. electroind. com. cn MP 200 多通道电力仪表,同时支持多达 3台触摸屏显示器 远方显示器 (可选) 本地显示器 Ethernet TCP/IP 本地显示器 连接:串行口和/或以太网口,提供本地和远方显示功能

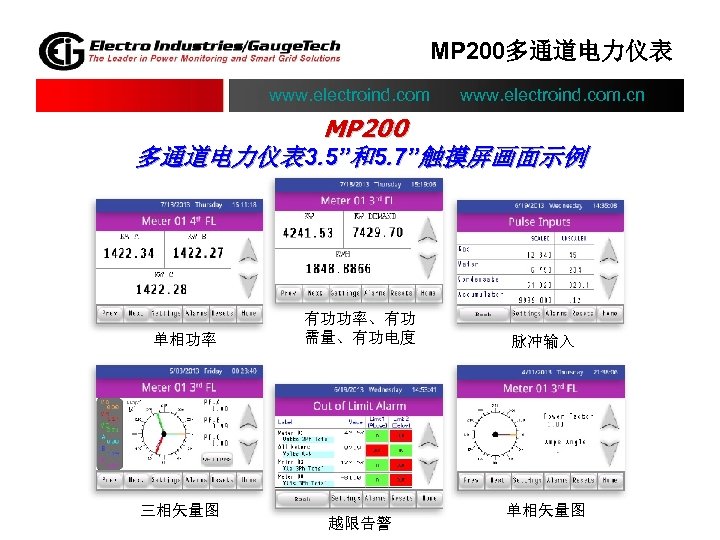

MP 200多通道电力仪表 www. electroind. com. cn MP 200 多通道电力仪表 3. 5”和5. 7”触摸屏画面示例 单相功率 三相矢量图 有功功率、有功 需量、有功电度 越限告警 脉冲输入 单相矢量图

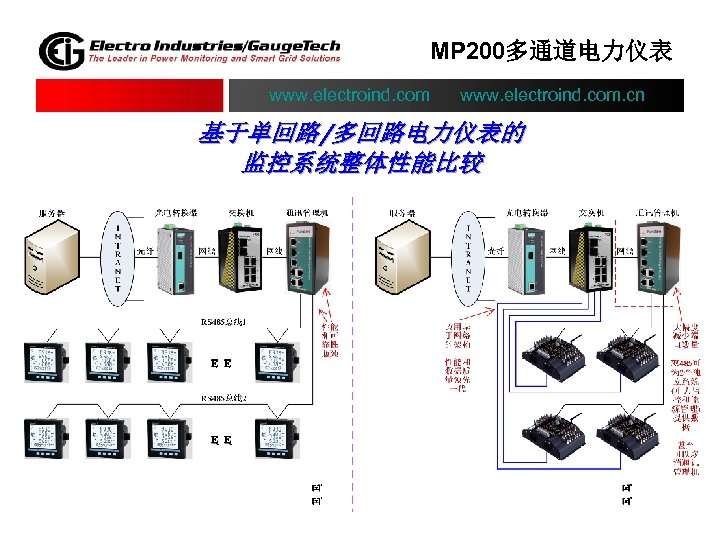

MP 200多通道电力仪表 www. electroind. com. cn 基于单回路/多回路电力仪表的 监控系统整体性能比较

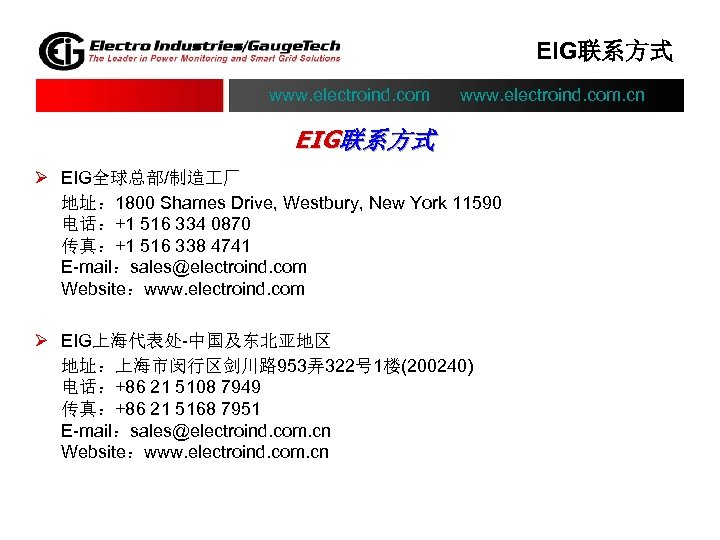

EIG联系方式 www. electroind. com. cn EIG联系方式 Ø EIG全球总部/制造 厂 地址: 1800 Shames Drive, Westbury, New York 11590 电话:+1 516 334 0870 传真:+1 516 338 4741 E-mail:[email protected] com Website:www. electroind. com Ø EIG上海代表处-中国及东北亚地区 地址:上海市闵行区剑川路 953弄322号 1楼(200240) 电话:+86 21 5108 7949 传真:+86 21 5168 7951 E-mail:[email protected] com. cn Website:www. electroind. com. cn
