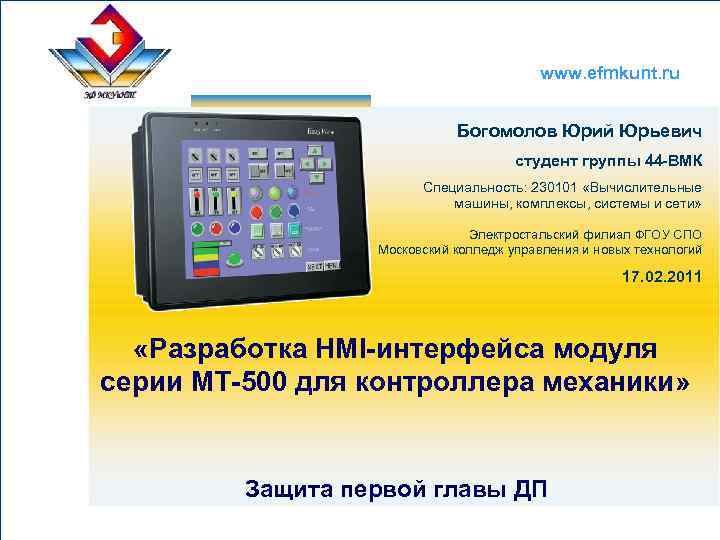

www. efmkunt. ru Богомолов Юрий Юрьевич Вставьте картинку студент группы 44 -ВМК Специальность: 230101 «Вычислительные машины, комплексы, системы и сети» Электростальский филиал ФГОУ СПО Московский колледж управления и новых технологий 17. 02. 2011 «Разработка HMI-интерфейса модуля серии МТ-500 для контроллера механики» Защита первой главы ДП

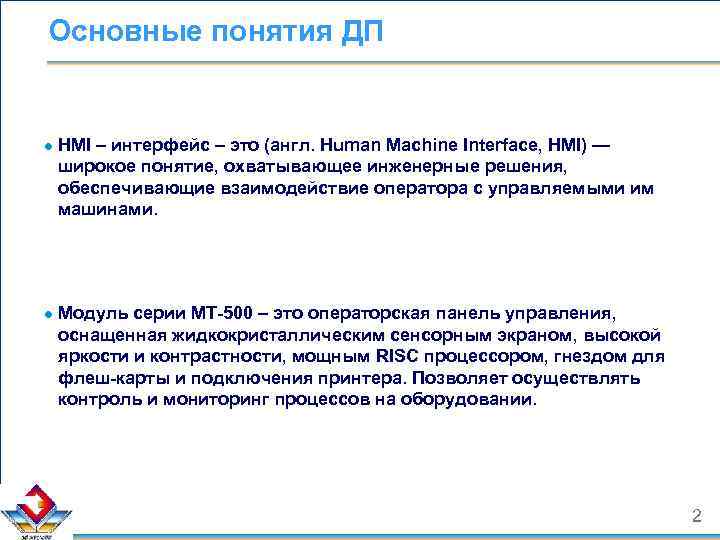

Основные понятия ДП ● HMI – интерфейс – это (англ. Human Machine Interface, HMI) — широкое понятие, охватывающее инженерные решения, обеспечивающие взаимодействие оператора с управляемыми им машинами. ● Модуль серии МТ-500 – это операторская панель управления, оснащенная жидкокристаллическим сенсорным экраном, высокой яркости и контрастности, мощным RISC процессором, гнездом для флеш-карты и подключения принтера. Позволяет осуществлять контроль и мониторинг процессов на оборудовании. 2

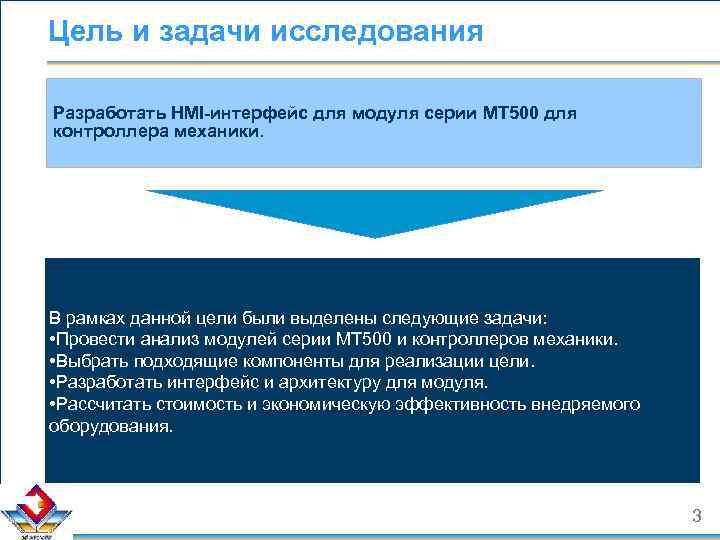

Цель и задачи исследования Разработать HMI-интерфейс для модуля серии MT 500 для контроллера механики. В рамках данной цели были выделены следующие задачи: • Провести анализ модулей серии МТ 500 и контроллеров механики. • Выбрать подходящие компоненты для реализации цели. • Разработать интерфейс и архитектуру для модуля. • Рассчитать стоимость и экономическую эффективность внедряемого оборудования. 3

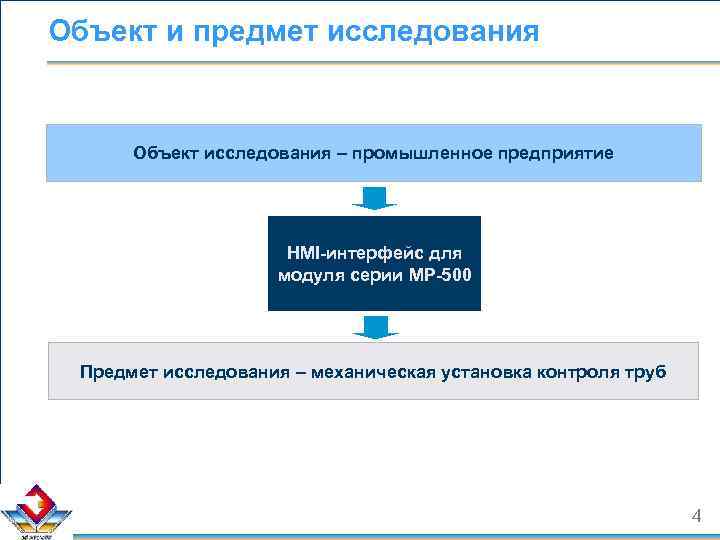

Объект и предмет исследования Объект исследования – промышленное предприятие HMI-интерфейс для модуля серии MP-500 Предмет исследования – механическая установка контроля труб 4

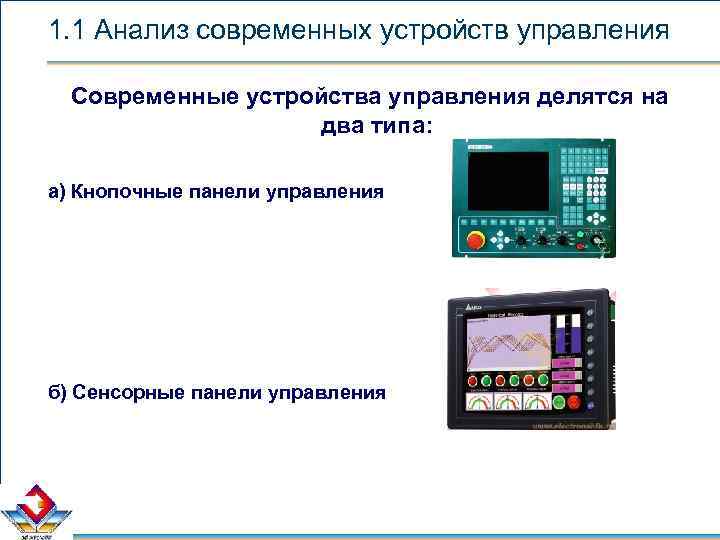

1. 1 Анализ современных устройств управления Современные устройства управления делятся на два типа: а) Кнопочные панели управления б) Сенсорные панели управления

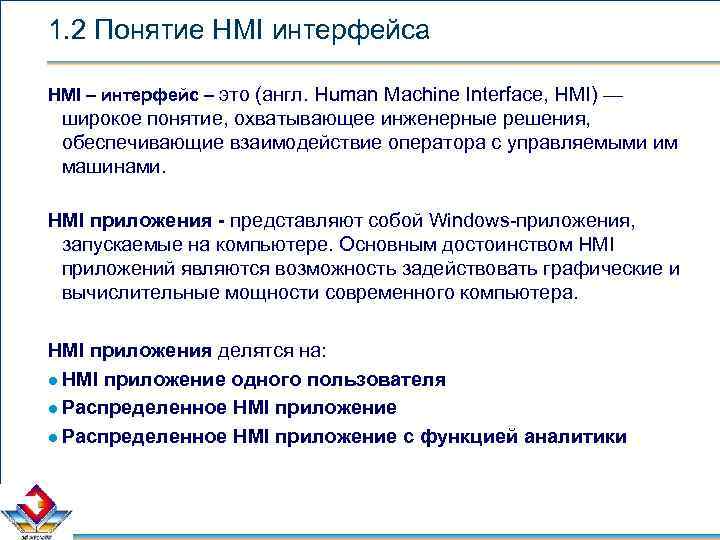

1. 2 Понятие HMI интерфейса HMI – интерфейс – это (англ. Human Machine Interface, HMI) — широкое понятие, охватывающее инженерные решения, обеспечивающие взаимодействие оператора с управляемыми им машинами. HМI приложения - представляют собой Windows-приложения, запускаемые на компьютере. Основным достоинством HMI приложений являются возможность задействовать графические и вычислительные мощности современного компьютера. HMI приложения делятся на: ● HMI приложение одного пользователя ● Распределенное HMI приложение с функцией аналитики

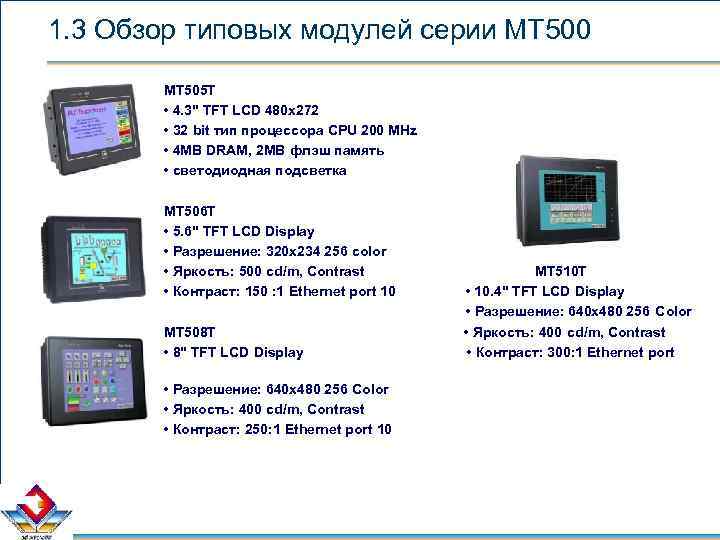

1. 3 Обзор типовых модулей серии МТ 500 MT 505 T • 4. 3" TFT LCD 480 x 272 • 32 bit тип процессора CPU 200 MHz • 4 MB DRAM, 2 MB флэш память • светодиодная подсветка MT 506 T • 5. 6" TFT LCD Display • Разрешение: 320 x 234 256 color • Яркость: 500 cd/m, Contrast • Контраст: 150 : 1 Ethernet port 10 MT 508 T • 8" TFT LCD Display 10 • Разрешение: 640 x 480 256 Color • Яркость: 400 cd/m, Contrast • Контраст: 250: 1 Ethernet port 10 MT 510 T • 10. 4" TFT LCD Display • Разрешение: 640 x 480 256 Color • Яркость: 400 cd/m, Contrast • Контраст: 300: 1 Ethernet port

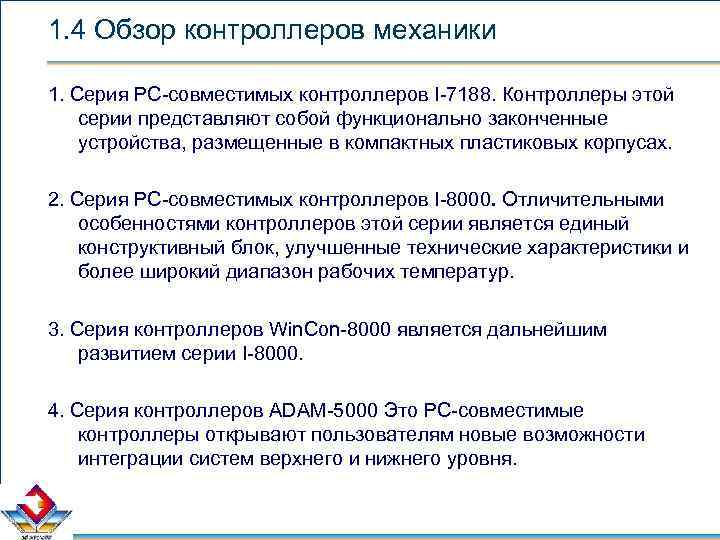

1. 4 Обзор контроллеров механики 1. Серия PC-совместимых контроллеров I-7188. Контроллеры этой серии представляют собой функционально законченные устройства, размещенные в компактных пластиковых корпусах. 2. Серия PC-совместимых контроллеров I-8000. Отличительными особенностями контроллеров этой серии является единый конструктивный блок, улучшенные технические характеристики и более широкий диапазон рабочих температур. 3. Серия контроллеров Win. Con-8000 является дальнейшим развитием серии I-8000. 4. Серия контроллеров ADAM-5000 Это PC-совместимые контроллеры открывают пользователям новые возможности интеграции систем верхнего и нижнего уровня.

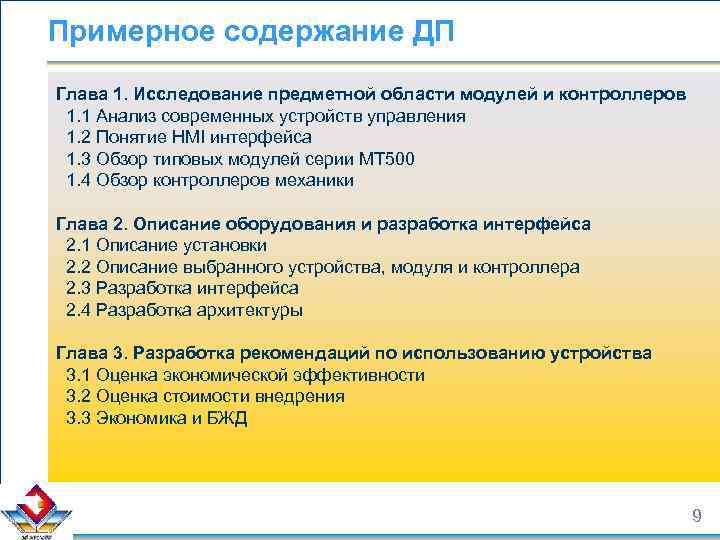

Примерное содержание ДП Глава 1. Исследование предметной области модулей и контроллеров 1. 1 Анализ современных устройств управления 1. 2 Понятие HMI интерфейса 1. 3 Обзор типовых модулей серии МТ 500 1. 4 Обзор контроллеров механики Глава 2. Описание оборудования и разработка интерфейса 2. 1 Описание установки 2. 2 Описание выбранного устройства, модуля и контроллера 2. 3 Разработка интерфейса 2. 4 Разработка архитектуры Глава 3. Разработка рекомендаций по использованию устройства 3. 1 Оценка экономической эффективности 3. 2 Оценка стоимости внедрения 3. 3 Экономика и БЖД 9
www. efmkunt. ru Богомолов Юрий Юрьевич Вставьте картинку студент группы 44 -ВМК Контакты: (496) 574 – 48 – 40 (496) 577 – 71 – 91 e-mail: ef-mkunt@mail. ru Спасибо за внимание !
