Wizard Soft SMETA WIZARD Автоматизация расчета сметной документации

Wizard. Soft SMETA WIZARD Автоматизация расчета сметной документации

Wizard. Soft SMETA WIZARD Часть 2 Работа с неучтенными материалами

Программа Smeta WIZARD является стандартным приложением Windows Программу можно запустить с помощью ярлыка на Рабочем столе или из меню “Пуск” Меню Пуск. Запустите программу Smeta WIZARD, используя ярлык на рабочем столе

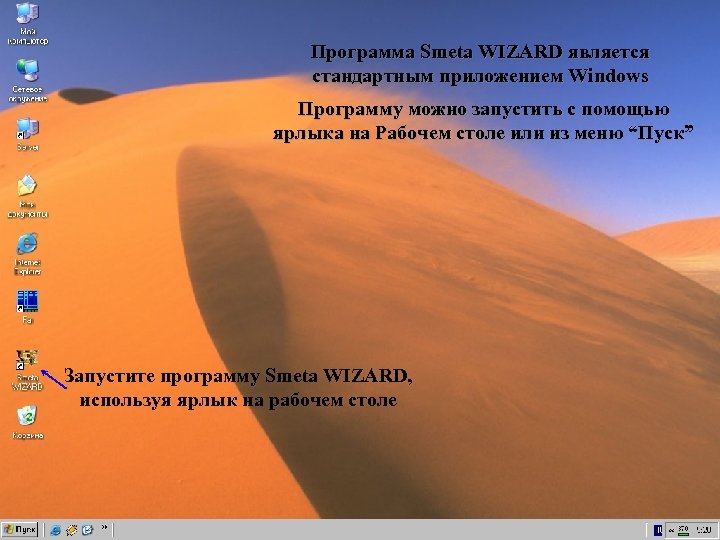

Программа Smeta WIZARD является стандартным приложением Windows Запуск SW по значку Программу можно запустить с помощью ярлыка на Рабочем столе или из меню “Пуск”

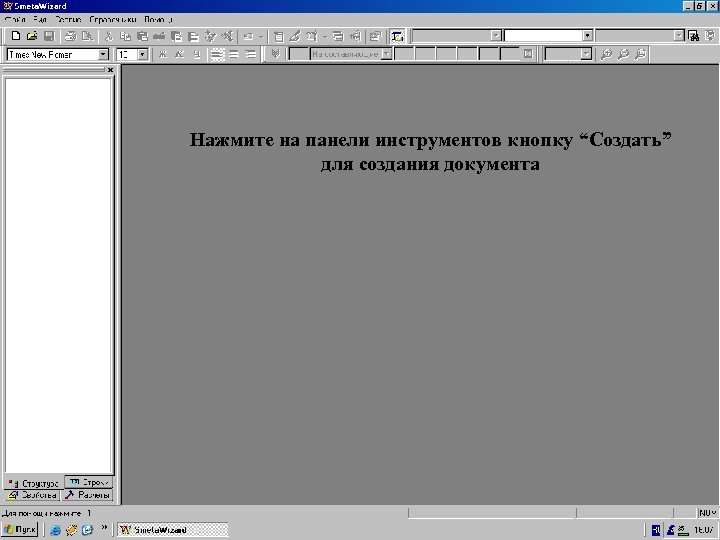

Создать док-т можно… Нажмите на панели инструментов кнопку “Создать” для создания документа

Кнопка Создать док-т = синий Нажмите на панели инструментов кнопку “Создать” для создания документа

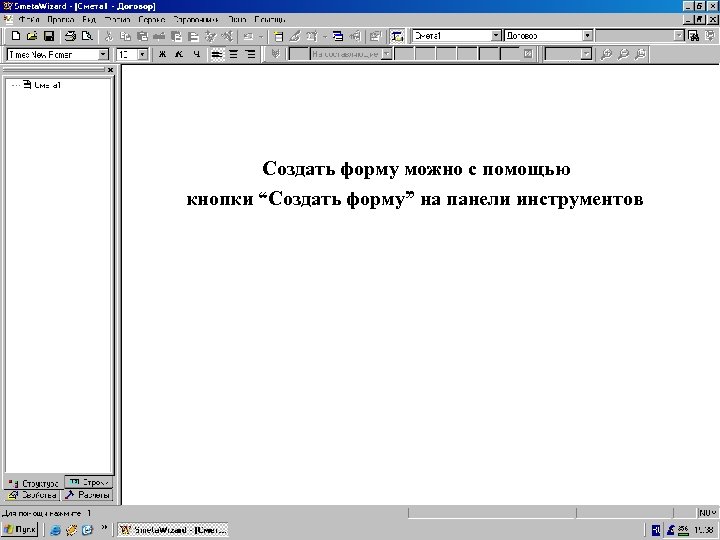

Создать форму можно… Создать форму можно с помощью кнопки “Создать форму” на панели инструментов

Создать форму с панели инструментов Создать форму можно с помощью кнопки “Создать форму” на панели инструментов

Выберите “Локал. Смета” из окна “Создание формы” Выберите форму “Локальная смета”

Окно “Создание формы” = Локал. Смета Нажмите кнопку “ОК”

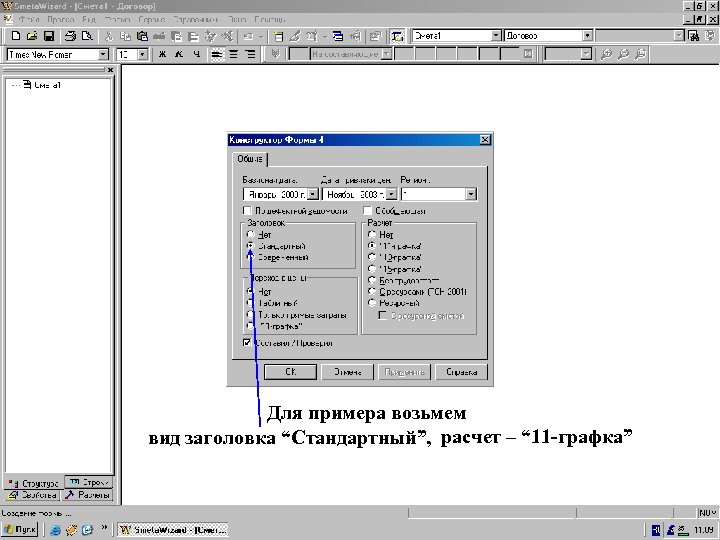

Конструктор Формы 4 _ “Стандартный” заголовок, “ 11 графка” Для примера возьмем вид заголовка “Стандартный”, расчет – “ 11 -графка”

Конструктор Формы 4 _ “Стандартный” заголовок, “ 11 графка” - 2 Для примера возьмем вид заголовка “Стандартный”, расчет – “ 11 -графка”

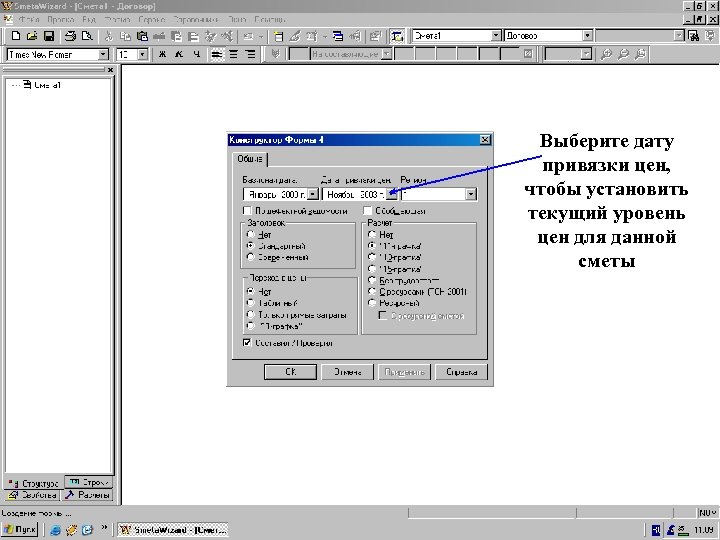

Выберите дату привязки цен, чтобы установить текущий уровень цен для данной сметы

Выбрали дату привязки цен

Нажмите “ОК” Нажмите кнопку “ОК”

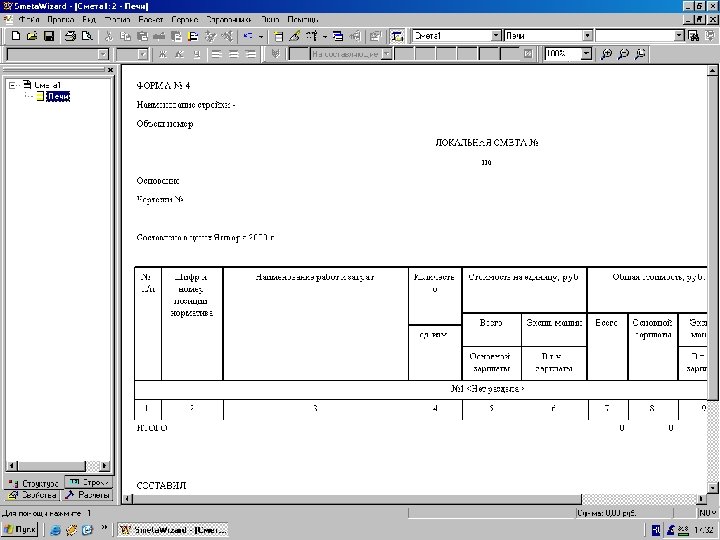

Создали Локальную смету Создана форма локальной сметы

Запись “ЛС 1” на вкладе Назовем нашу форму “Печи”

Поменяли имя на “Автотрасса”

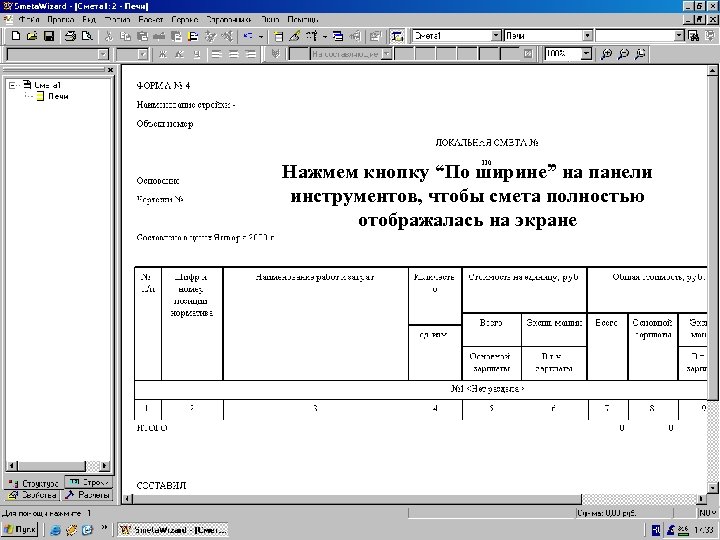

Окно ЛС - изменить масштаб Нажмем кнопку “По ширине” на панели инструментов, чтобы смета полностью отображалась на экране

Окно ЛС - изменить масштаб – “По ширине” Нажмем кнопку “По ширине” на панели инструментов, чтобы смета полностью отображалась на экране

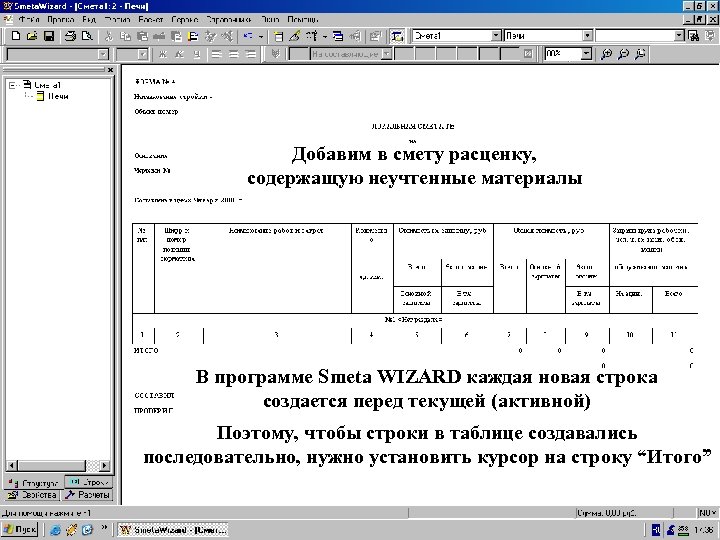

Изменили масштаб ЛС Добавим в смету расценку, содержащую неучтенные материалы В программе Smeta WIZARD каждая новая строка создается перед текущей (активной) Поэтому, чтобы строки в таблице создавались последовательно, нужно установить курсор на строку “Итого”

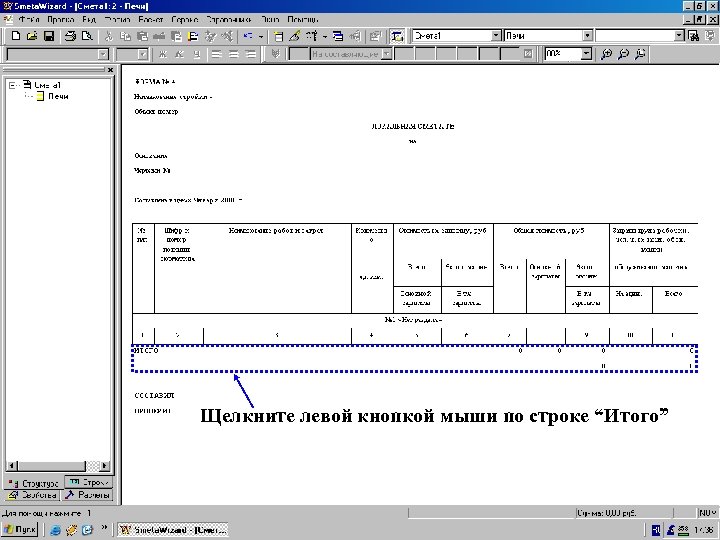

ЛС = строка “Итого” Щелкните левой кнопкой мыши по строке “Итого”

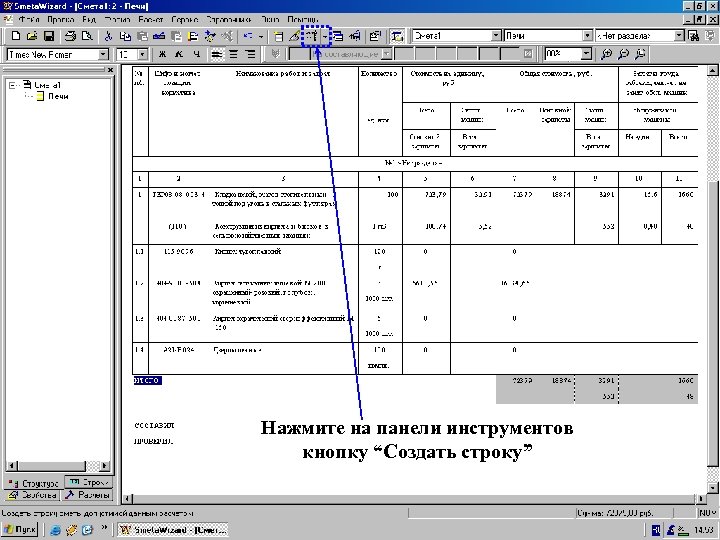

Нажмите кнопку “Создать строку” Нажмите на панели инструментов кнопку “Создать строку” для создания расценки

Нажмите кнопку “Создать строку” -2 Нажмите на панели инструментов кнопку “Создать строку” для создания расценки

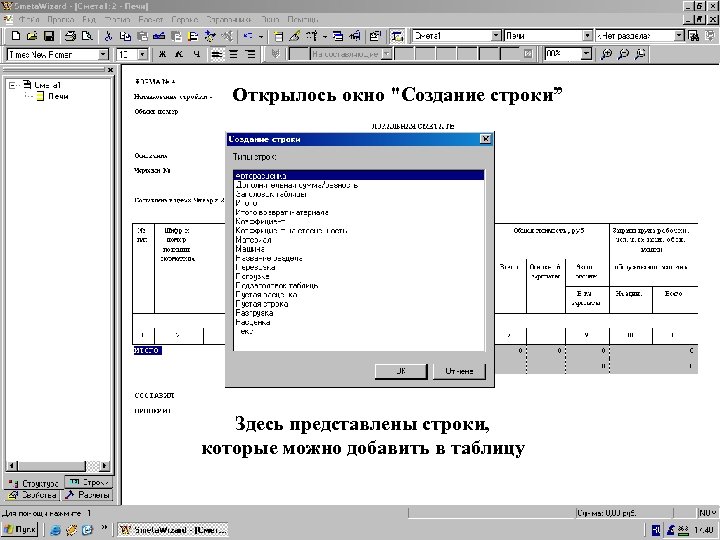

Окно “Создание строки” Открылось окно "Создание строки” Здесь представлены строки, которые можно добавить в таблицу

Окно “Создание строки” = выберите “Расценка” Для добавления расценки выберите тип строки “Расценка”

Окно “Создание строки” = “Расценка”. Нажмите кнопку “ОК”

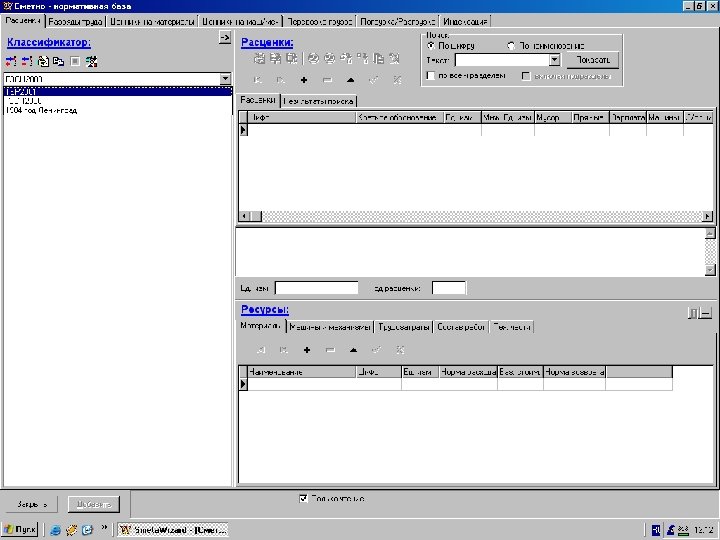

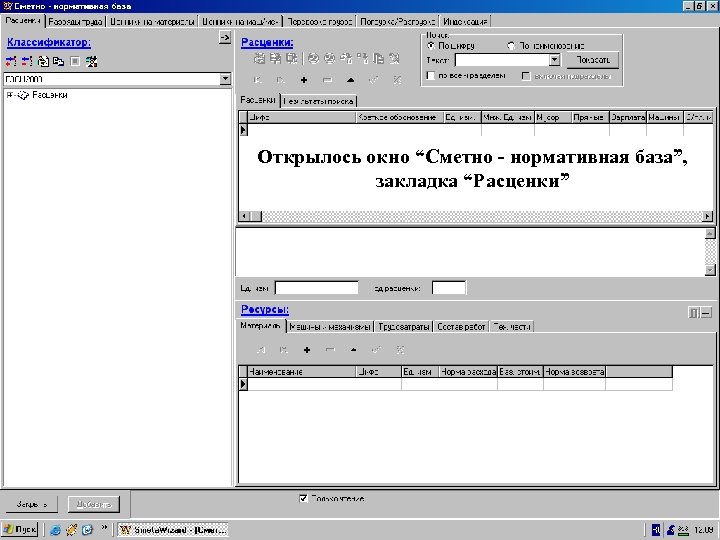

База “Расценки” Открылось окно “Сметно - нормативная база”, закладка “Расценки”

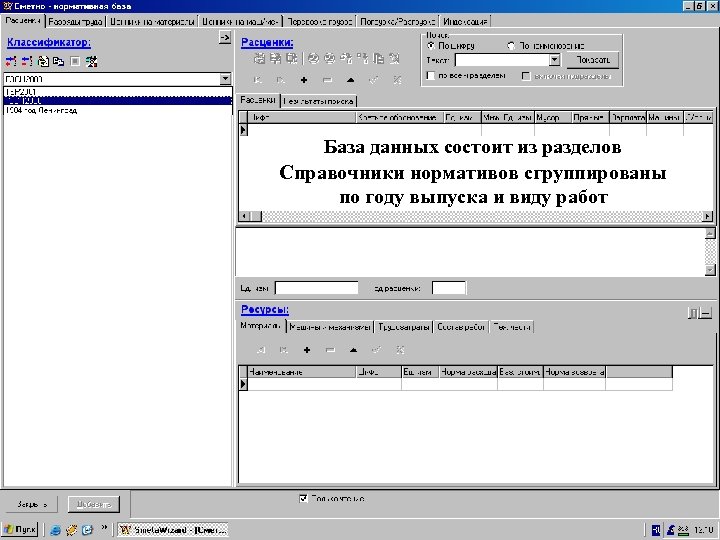

База состоит из разделов База данных состоит из разделов Справочники нормативов сгруппированы по году выпуска и виду работ

Выберите ТЕР 2001 Из выпадающего меню поля “Классификатор” выберите раздел “ТЕР 2001”

Выпадающ. Меню -> ТЕР 2001.

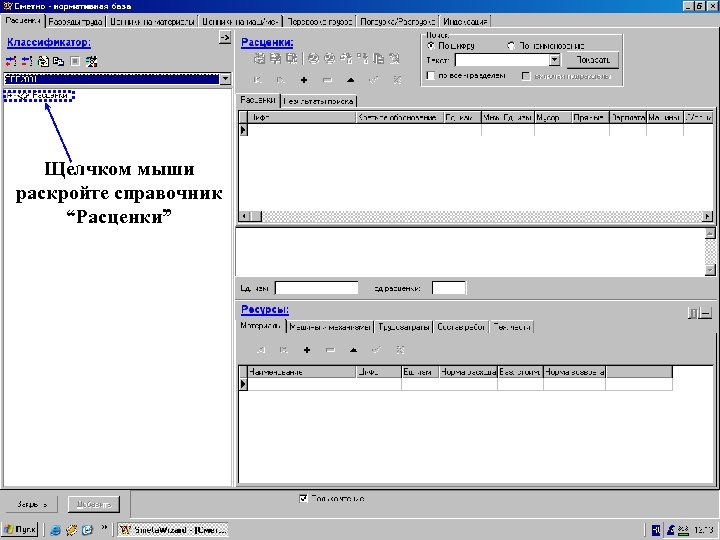

База ТЕР 2001. Щелчком мыши раскройте справочник “Расценки”

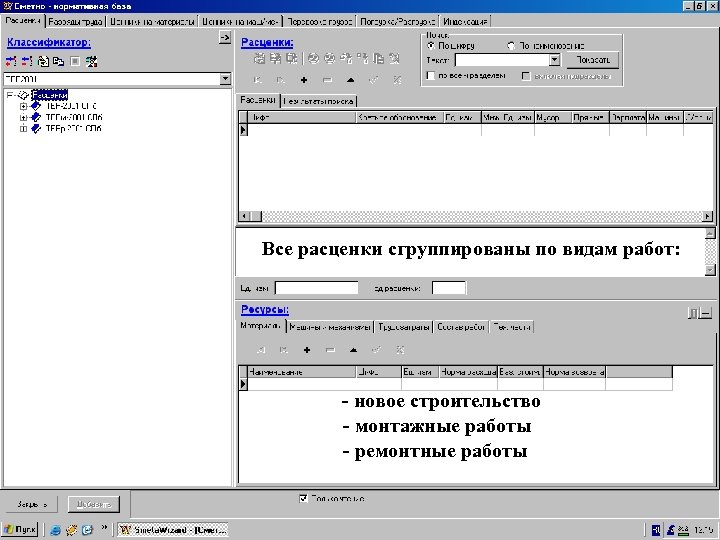

Расценки->. . . = сгруппир. По видам работ Все расценки сгруппированы по видам работ: - новое строительство - монтажные работы - ремонтные работы

Расценки->. . . = выберите “Нов. Строит-во” Выберите “Новое строительство”

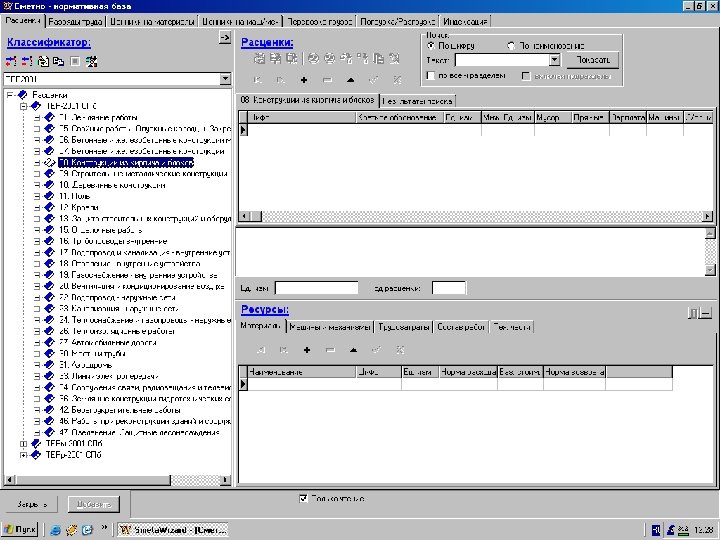

ТЕРстроит->… Все сборники в программе Smeta WIZARD имеют стандартное наименование Номера сборников и таблиц совпадают с их печатными экземплярами

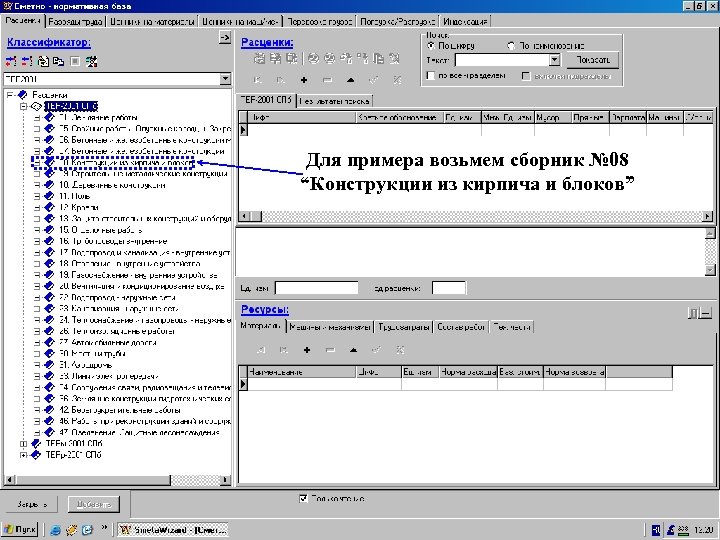

выберем “ 08. Констр. из кирп. и блоков” Для примера возьмем сборник № 08 “Конструкции из кирпича и блоков”

Выбрали “ 08. Констр. из кирп. и блоков”

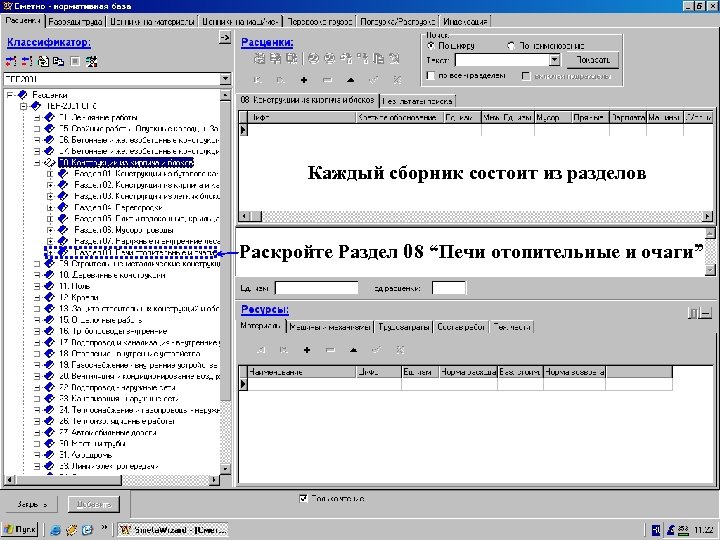

08. Констр. из кирп. и блоков -> раскройте Раздел 08 Каждый сборник состоит из разделов Раскройте Раздел 08 “Печи отопительные и очаги”

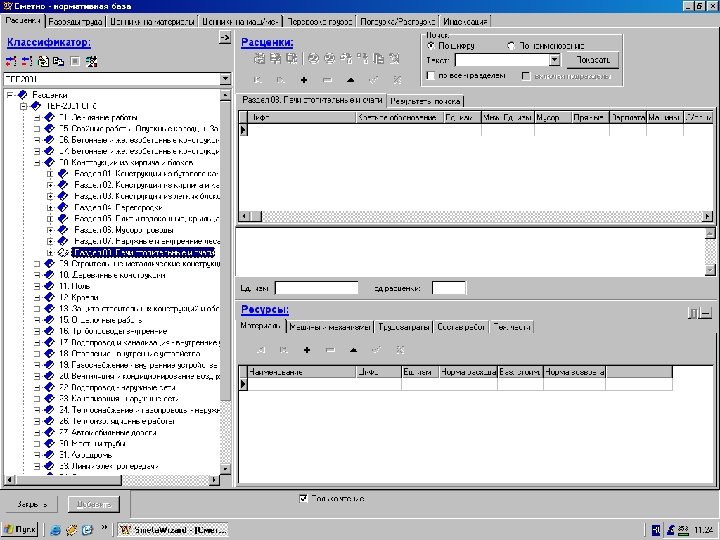

Раздел 08.

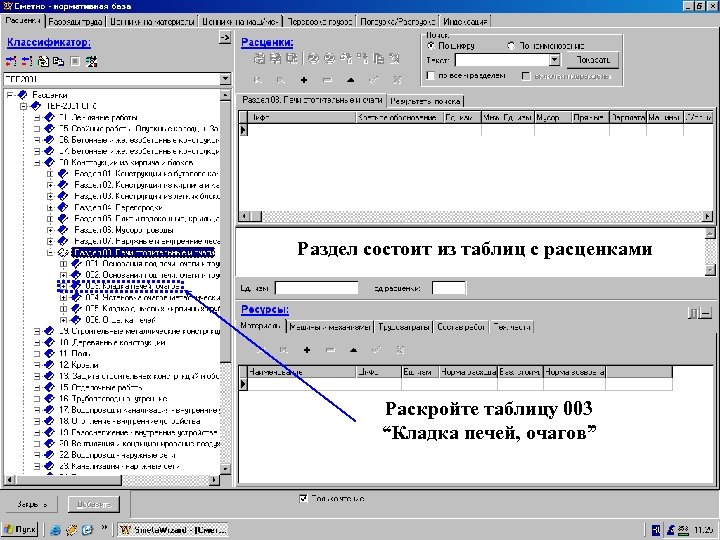

Разд. 08 ->… Раздел состоит из таблиц с расценками Раскройте таблицу 003 “Кладка печей, очагов”

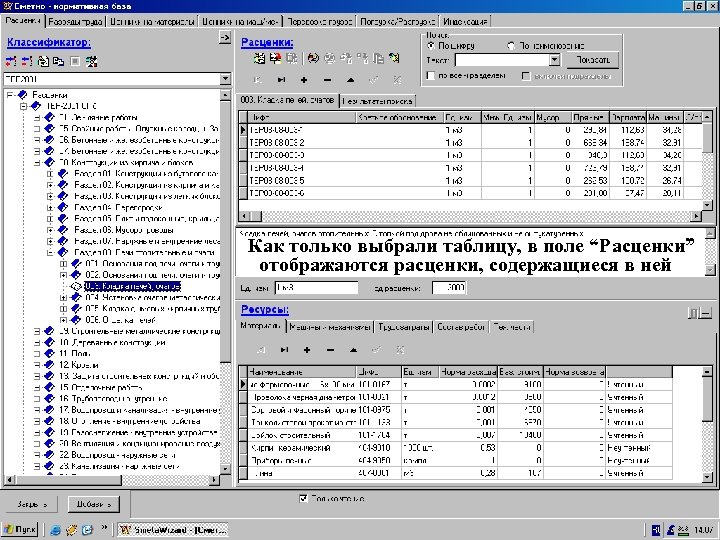

Разд. 08 -> 003. Как только выбрали таблицу, в поле “Расценки” отображаются расценки, содержащиеся в ней

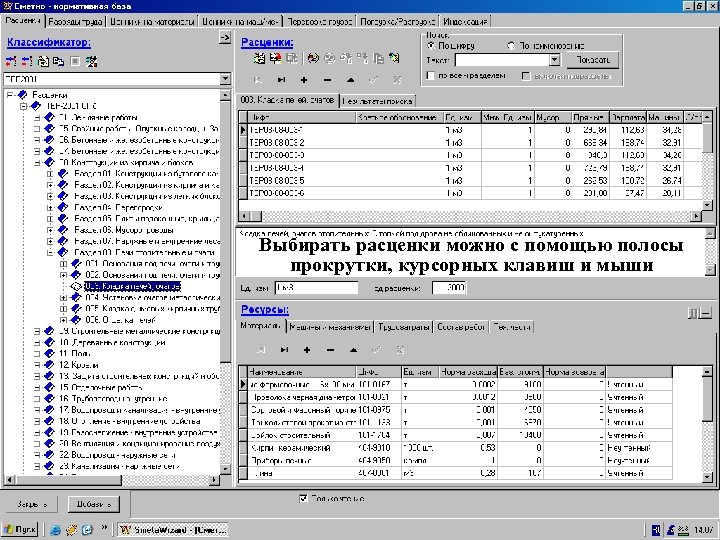

Разд. 08 -> 003 = выбирать расценки можно … Выбирать расценки можно с помощью полосы прокрутки, курсорных клавиш и мыши

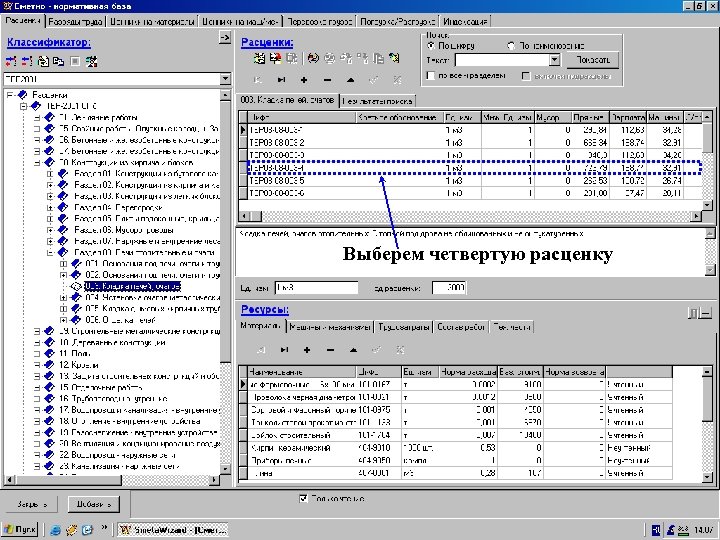

Разд. 08 -> 003 = выберем вторую расценку Выберем четвертую расценку

К каж. расценке… К каждой расценке привязаны ресурсы

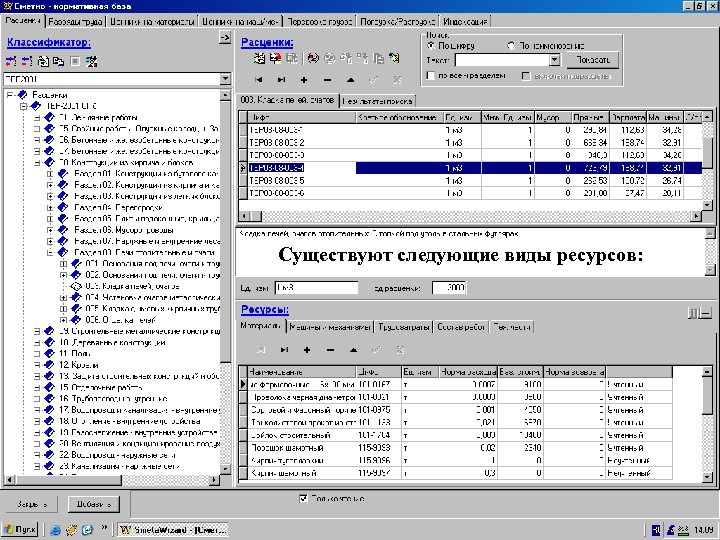

Сущ-ет 3 вида р-сов: … Существуют следующие виды ресурсов:

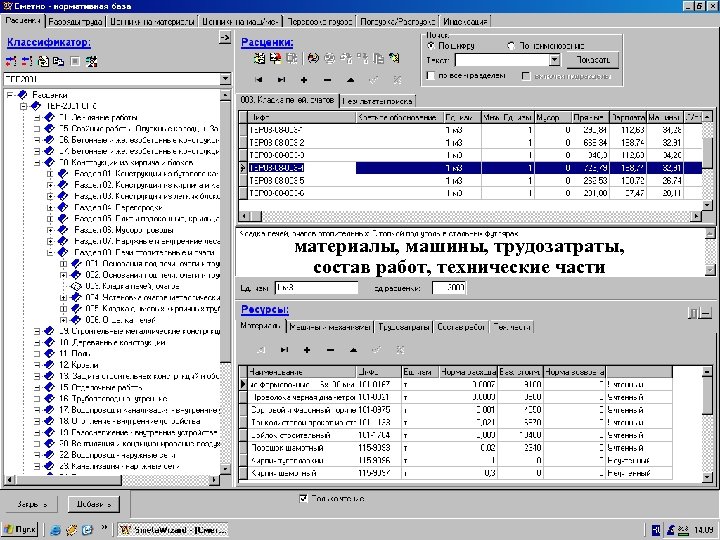

3 вида р-сов: 1. … материалы, машины, трудозатраты, состав работ, технические части

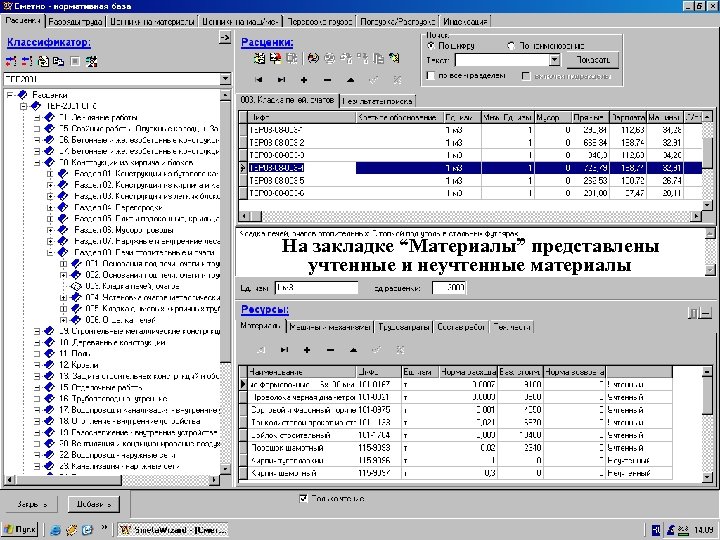

закладка “Материалы” (учтен. и неучтен. ) На закладке “Материалы” представлены учтенные и неучтенные материалы

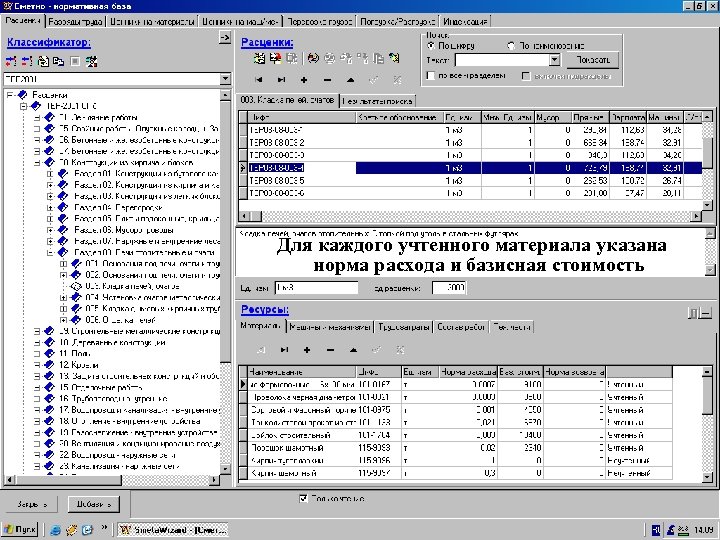

закладка “Материалы” (учтен. ) Для каждого учтенного материала указана норма расхода и базисная стоимость

закладка “Материалы” (неучтен. ) -1 Для неучтенного материала указана норма расхода, базисная стоимость не указана

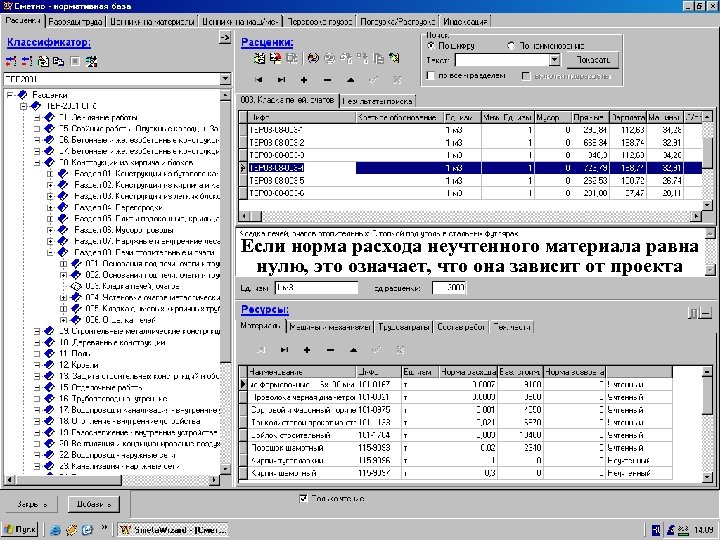

закладка “Материалы” (неучтен. ) - 2 Если норма расхода неучтенного материала равна нулю, это означает, что она зависит от проекта

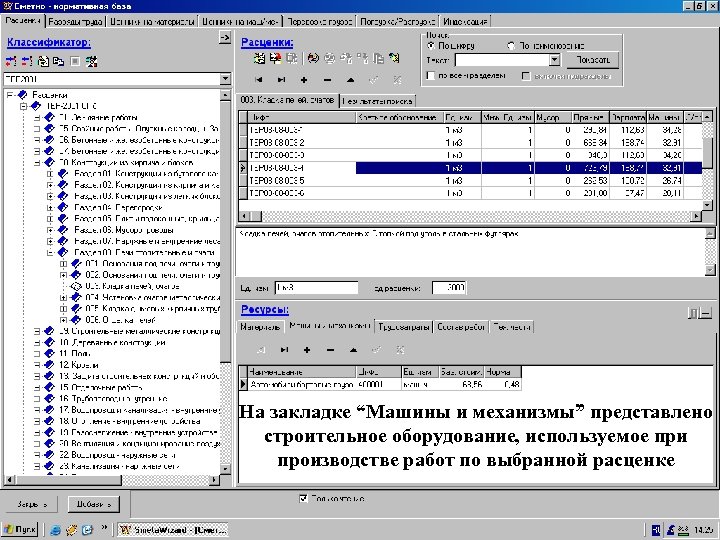

закладка “Машины и механизмы” На закладке “Машины и механизмы” представлено строительное оборудование, используемое при производстве работ по выбранной расценке

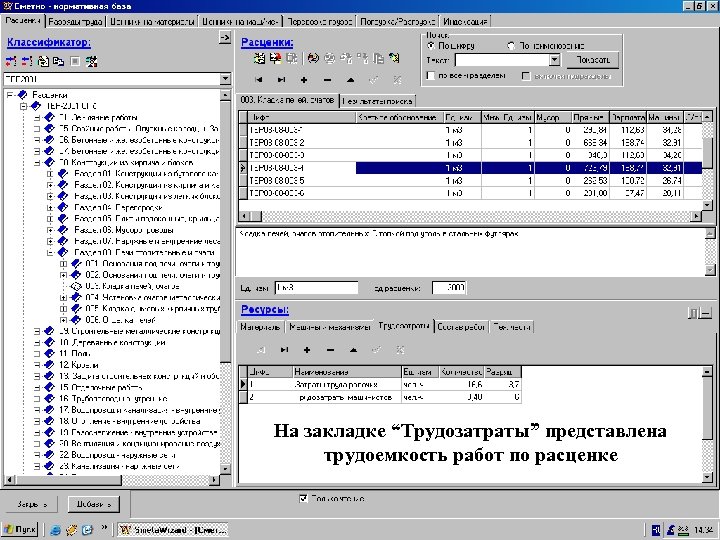

закладка “Трудозатраты” На закладке “Трудозатраты” представлена трудоемкость работ по расценке

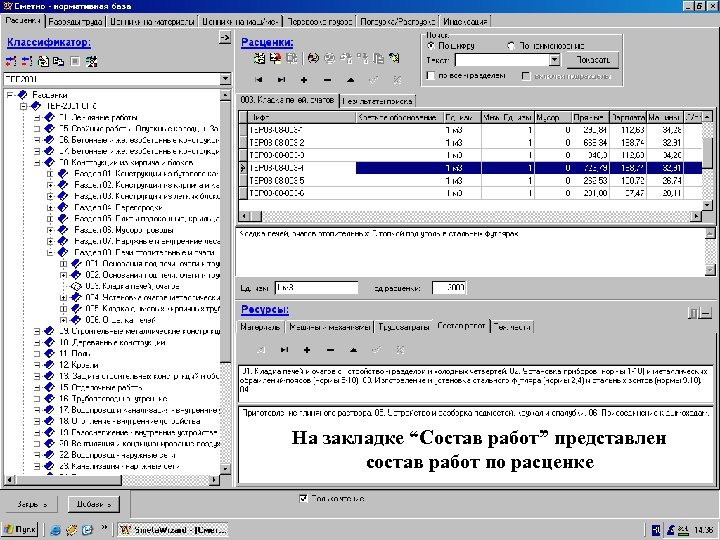

закладка “Состав работ” На закладке “Состав работ” представлен состав работ по расценке

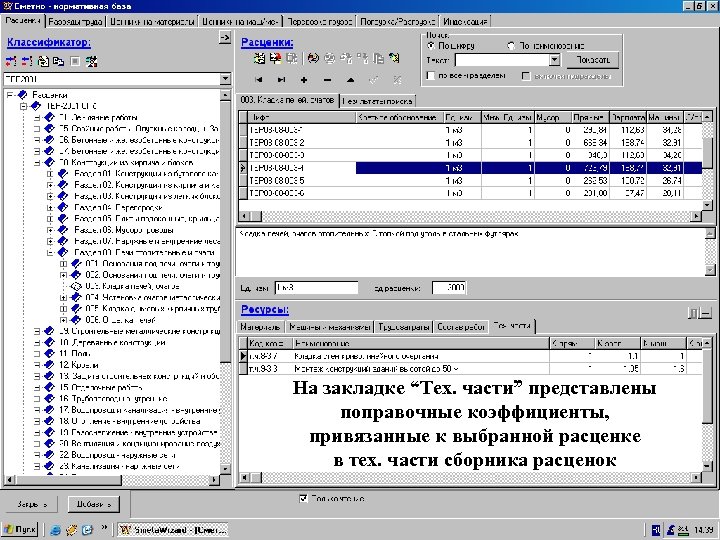

закладка “Тех. части” На закладке “Тех. части” представлены поправочные коэффициенты, привязанные к выбранной расценке в тех. части сборника расценок

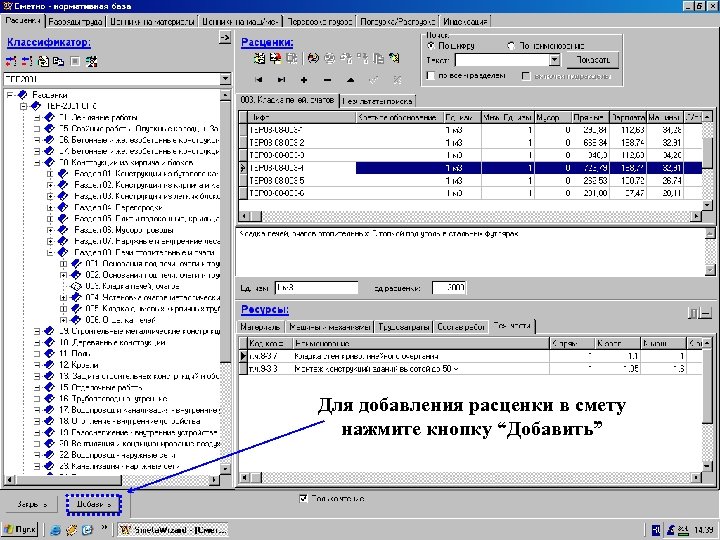

Нажмите кнопку “Добавить” Нажмите “Добавить” Для добавления расценки в смету нажмите кнопку “Добавить”

Добавили расценку Расценка добавлена в смету Неучтенные материалы автоматически добавлены отдельными строками после расценки

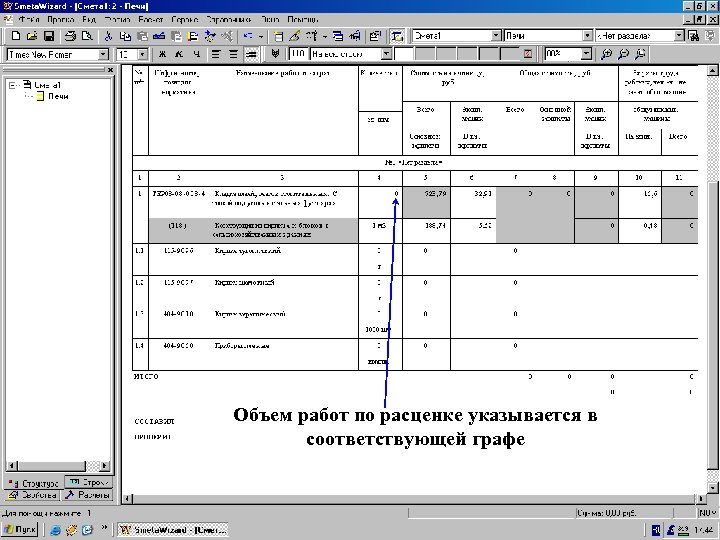

Объем работ ук-ется… Объем работ по расценке указывается в соответствующей графе

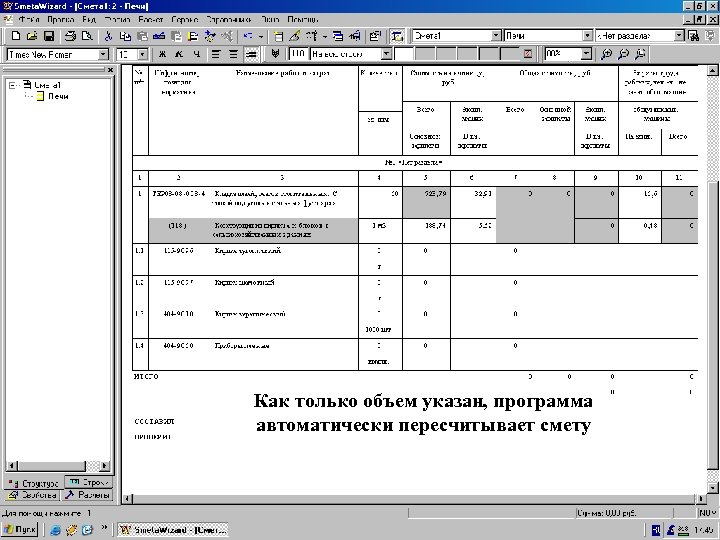

Задали кол-во материала Как только объем указан, программа автоматически пересчитывает смету

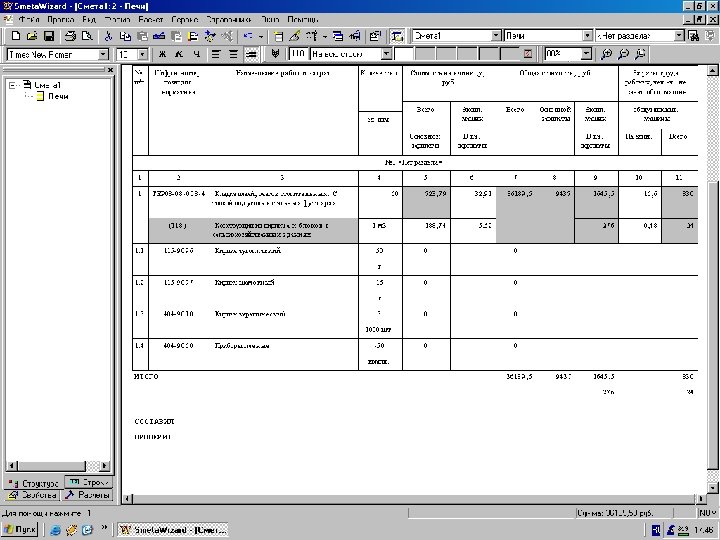

Задали кол-во материала = смета автом-ки пересчиталась

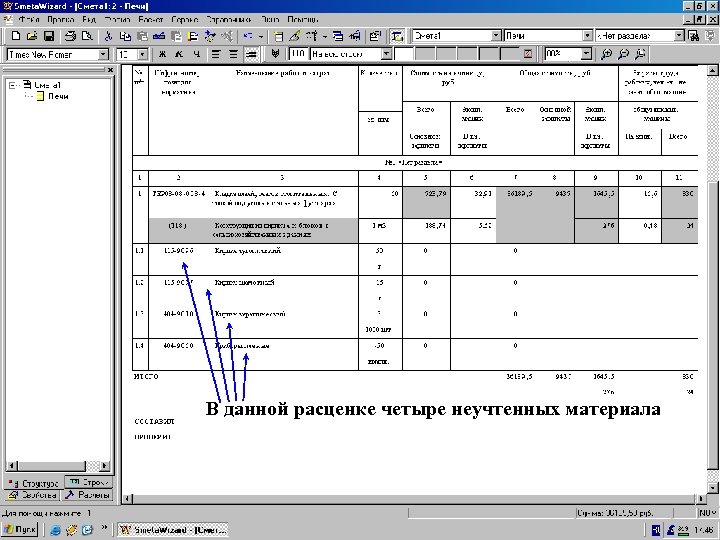

В расц. 4 НУМ В данной расценке четыре неучтенных материала

НУМ – под строкой Строки неучтенных материалов расположены сразу за строкой соответствующей расценки

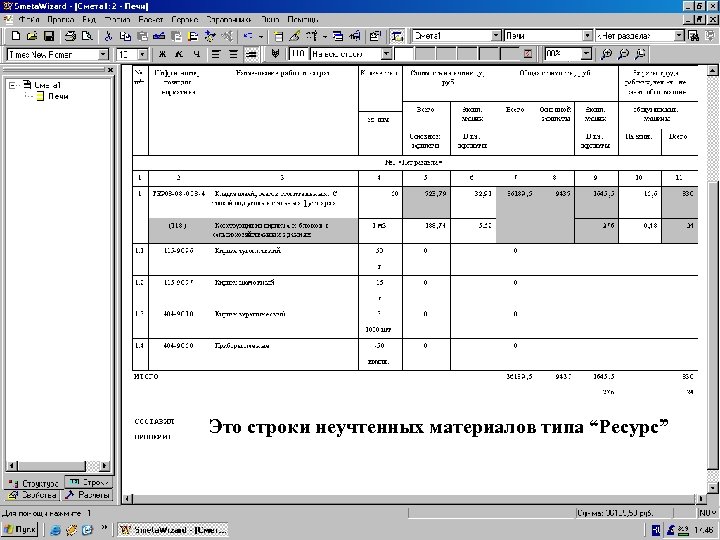

НУМ типа “р-сы” Это строки неучтенных материалов типа “Ресурс”

1 графа В первой графе указывается номер по порядку неучтенного материала

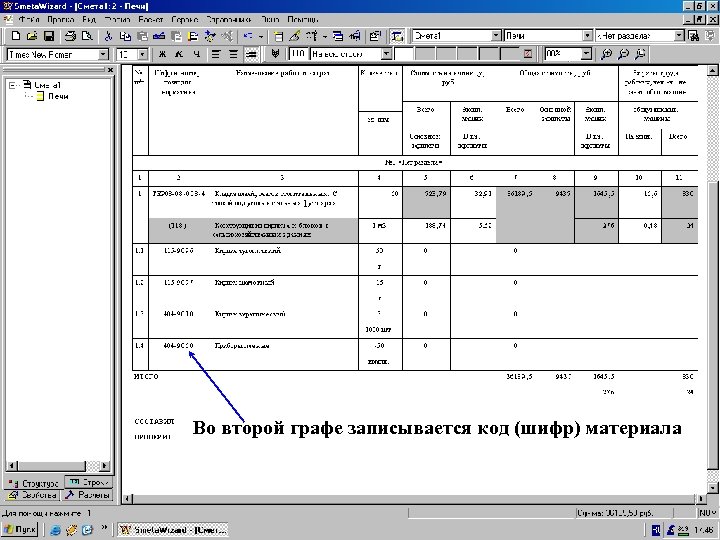

2 гр. Во второй графе записывается код (шифр) материала

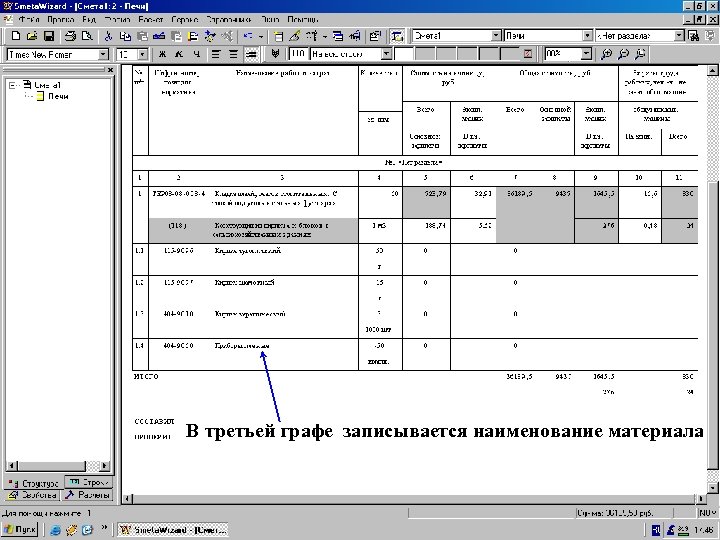

3 гр. В третьей графе записывается наименование материала

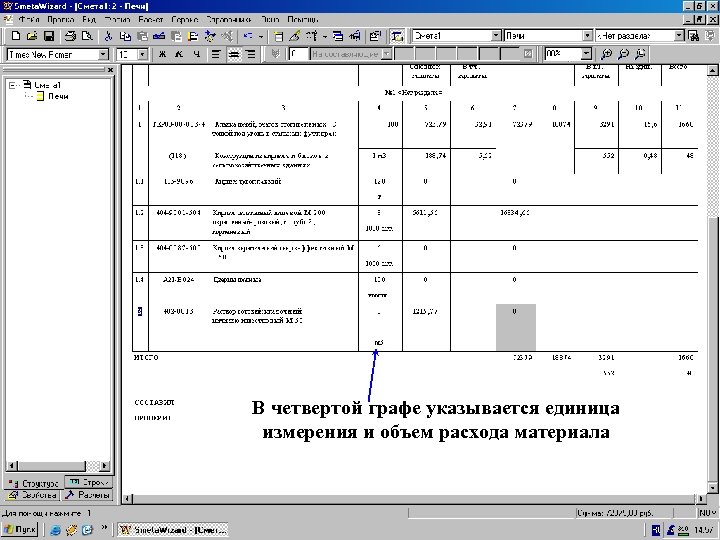

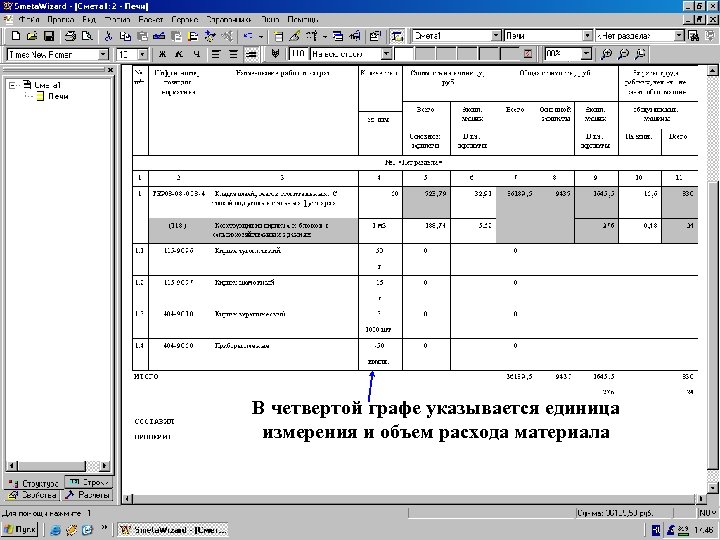

4 гр. В четвертой графе указывается единица измерения и объем расхода материала

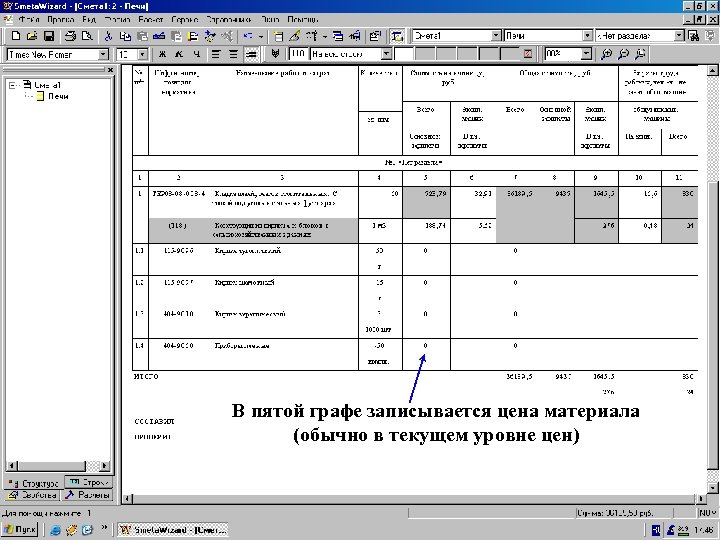

5 гр. В пятой графе записывается цена материала (обычно в текущем уровне цен)

6 гр. В шестой графе указывается норма расхода Значение нормы расхода скрыто и не печатается

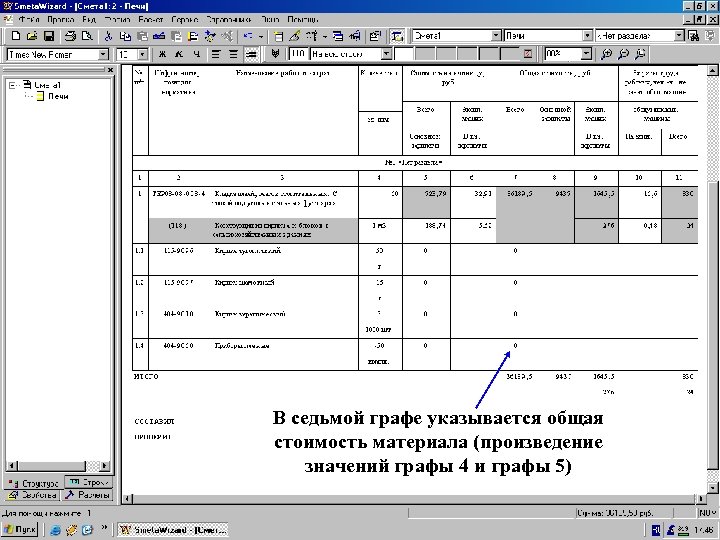

7 гр. В седьмой графе указывается общая стоимость материала (произведение значений графы 4 и графы 5)

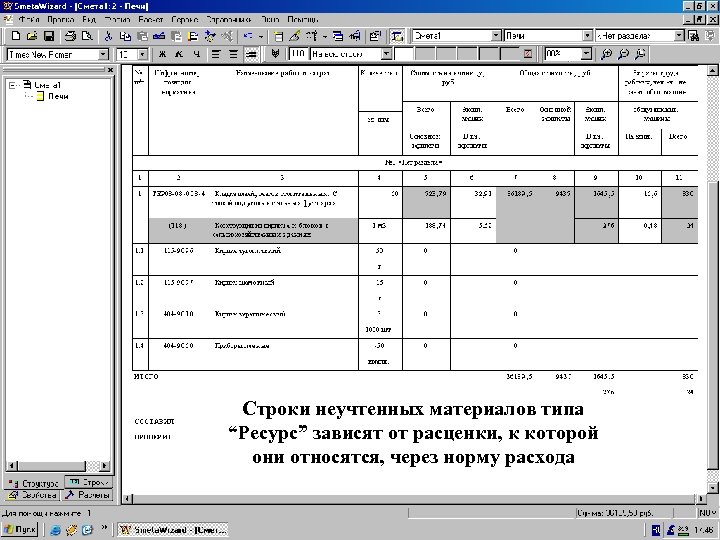

Особ-ть НУМ “Ресурс” Строки неучтенных материалов типа “Ресурс” зависят от расценки, к которой они относятся, через норму расхода

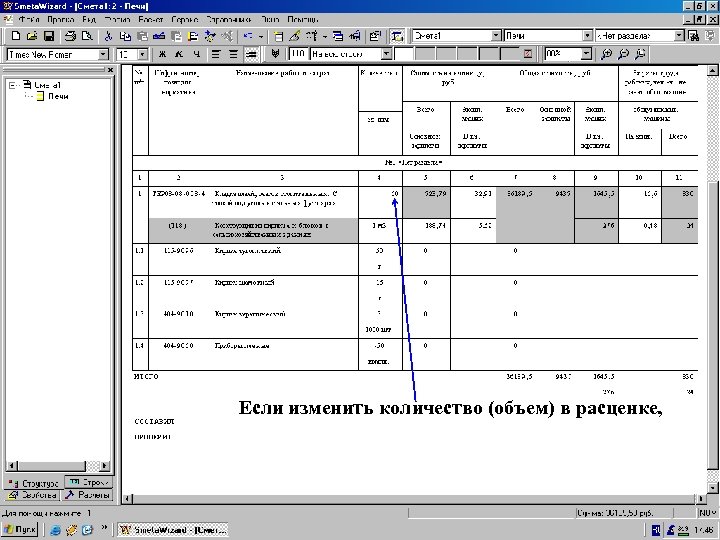

Если изм-ть кол-во… Если изменить количество (объем) в расценке,

Если изм-ть кол-во… - стрелка Если изменить количество (объем) в расценке,

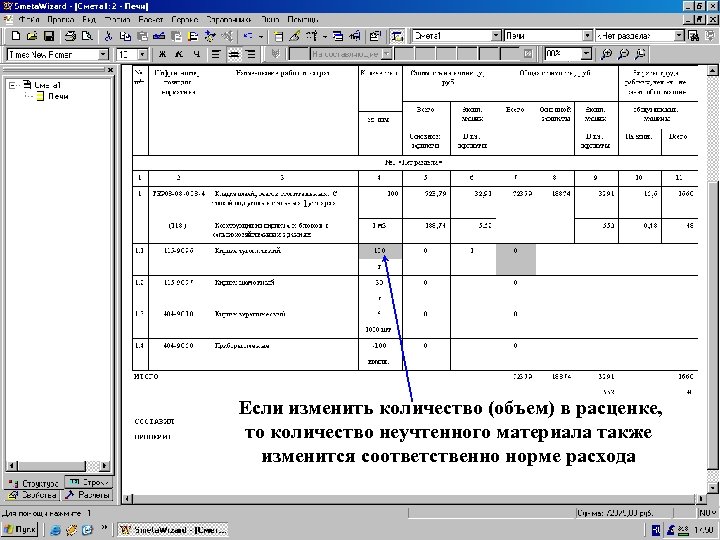

…, то кол-во НУМ… Если изменить количество (объем) в расценке, то количество неучтенного материала также изменится соответственно норме расхода

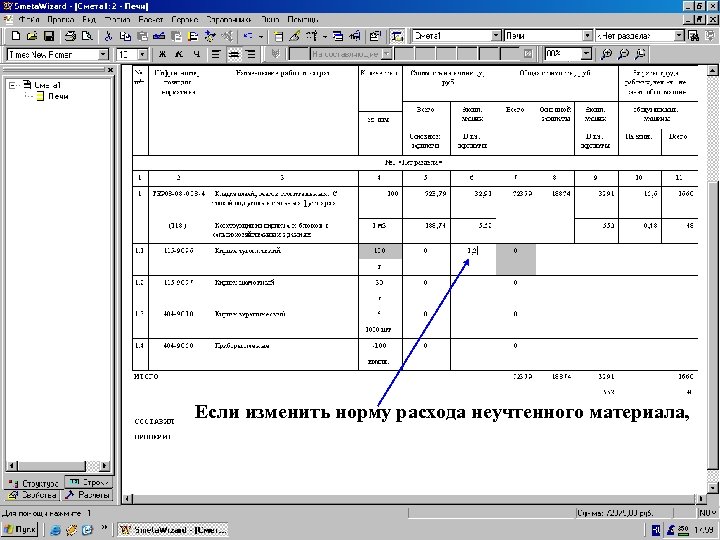

Если изм-ть норму расхода… Если изменить норму расхода неучтенного материала,

Если изм-ть норму расхода… - стрелка Если изменить норму расхода неучтенного материала,

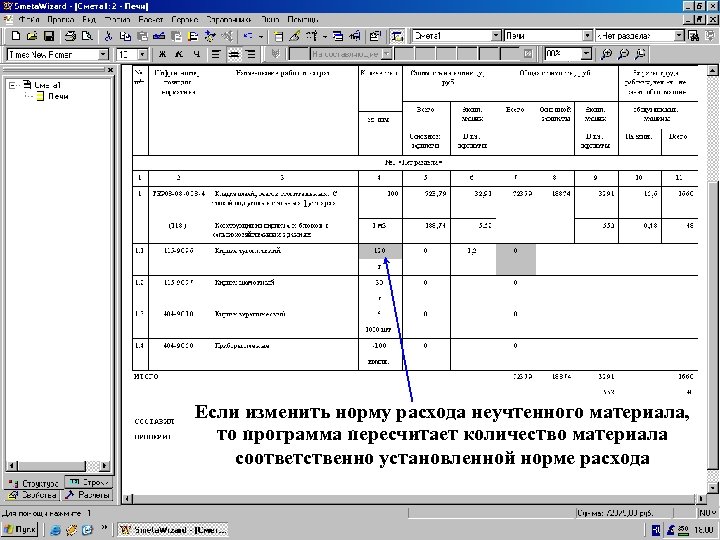

… то изм-ся… Если изменить норму расхода неучтенного материала, то программа пересчитает количество материала соответственно установленной норме расхода

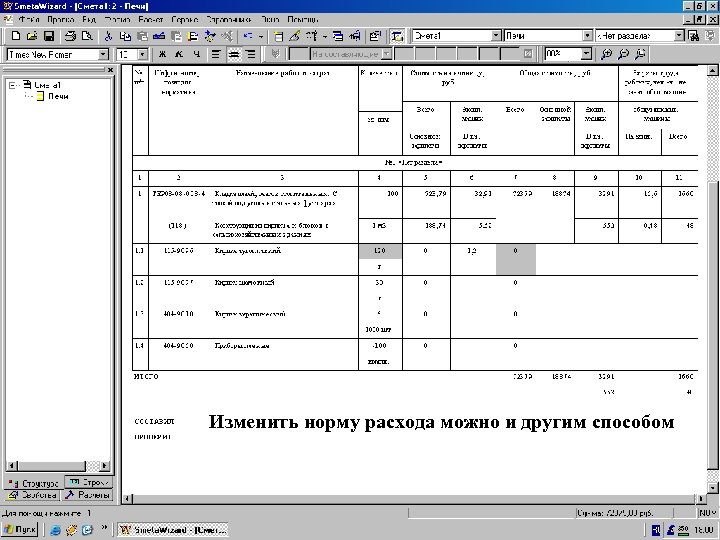

Др. способ изм-ия нормы расх. Изменить норму расхода можно и другим способом

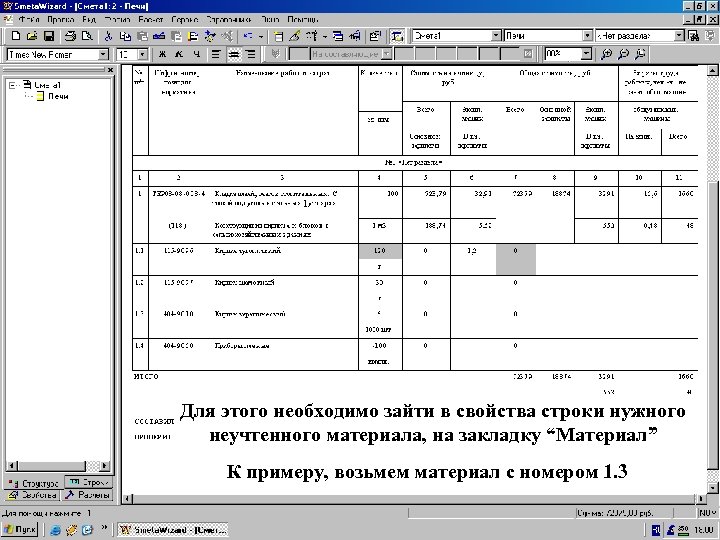

Щелкнуть по стр. НУМ Для этого необходимо зайти в свойства строки нужного неучтенного материала, на закладку “Материал” К примеру, возьмем материал с номером 1. 3

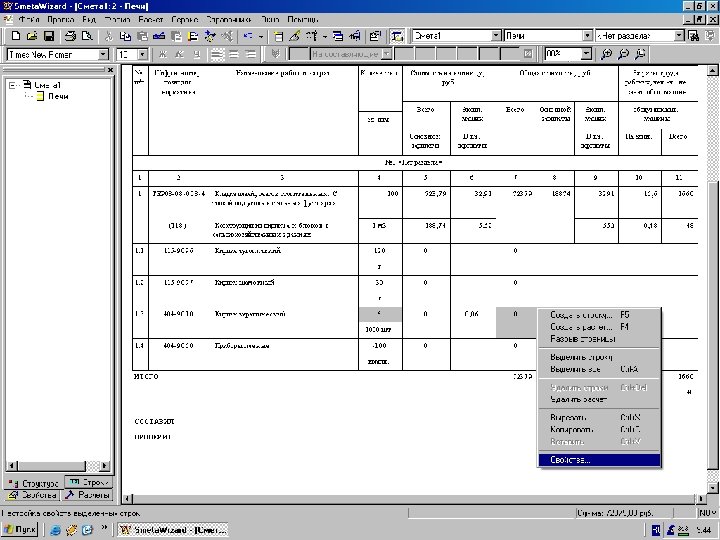

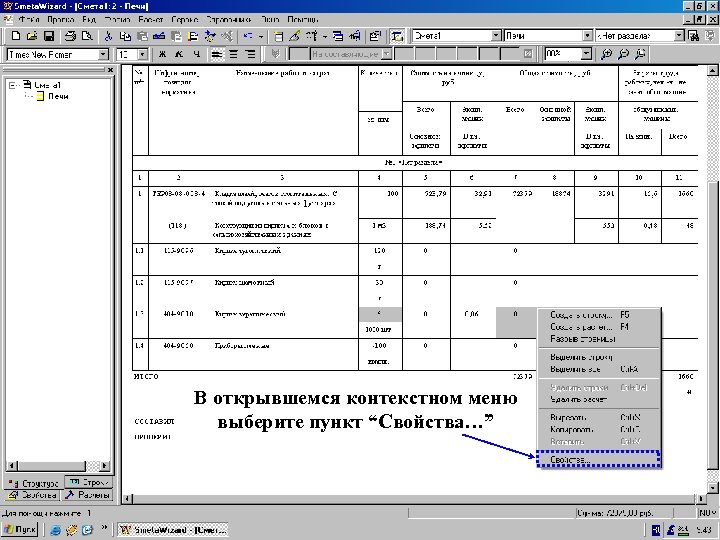

Открылось конт. Меню, выберите “Свва…” В открывшемся контекстном меню выберите пункт “Свойства…”

Конт. Меню -> “Св-ва…”

Окно “Св-ва” В открывшемся окне “Свойства” перейдите на закладку “Материал”

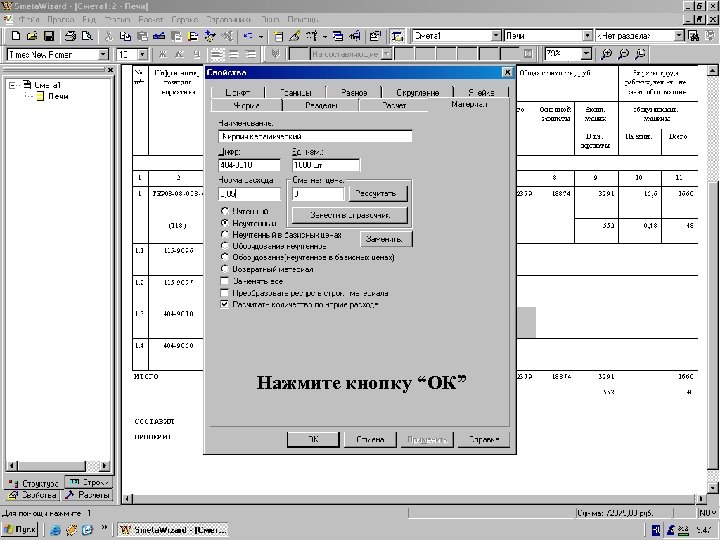

Окно “Св-ва” -> закладка “Материал” В поле “Норма расхода” можно ввести новое значение

Изменили зн-ие нормы расх. , нажмите “ОК” Нажмите кнопку “ОК”

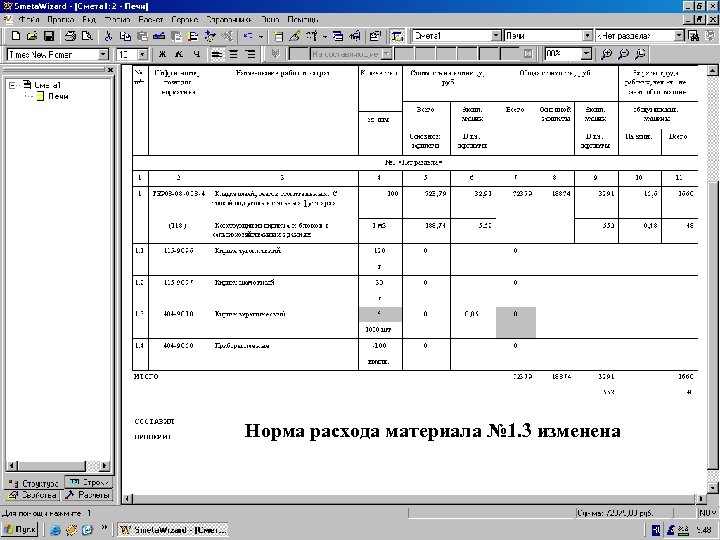

Норма расхода изменена Норма расхода материала № 1. 3 изменена

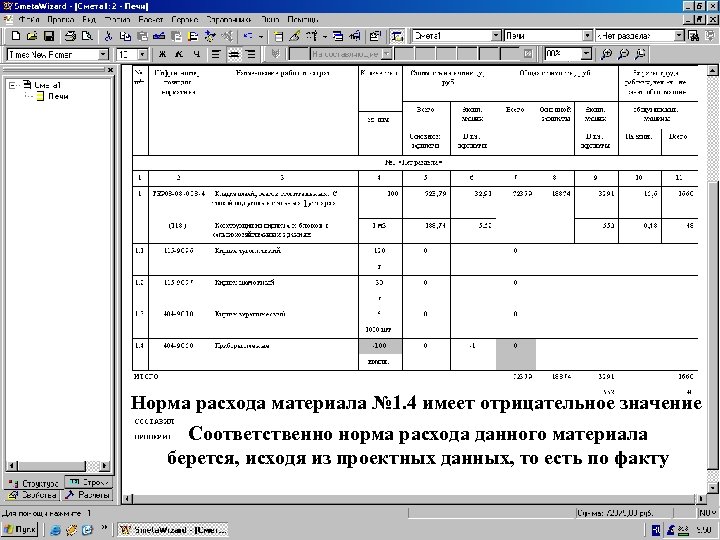

НР мат-ла 1. 4 отриц. Норма расхода материала № 1. 4 имеет отрицательное значение Соответственно норма расхода данного материала берется, исходя из проектных данных, то есть по факту

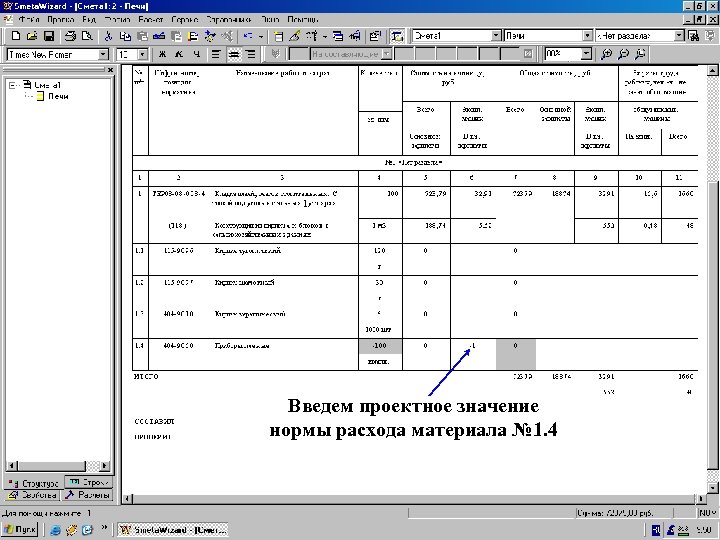

Введем др. зн-ие НР мат-ла 1. 4 Введем проектное значение нормы расхода материала № 1. 4

Изменилось и кол-во Соответственно изменилось и количество материала

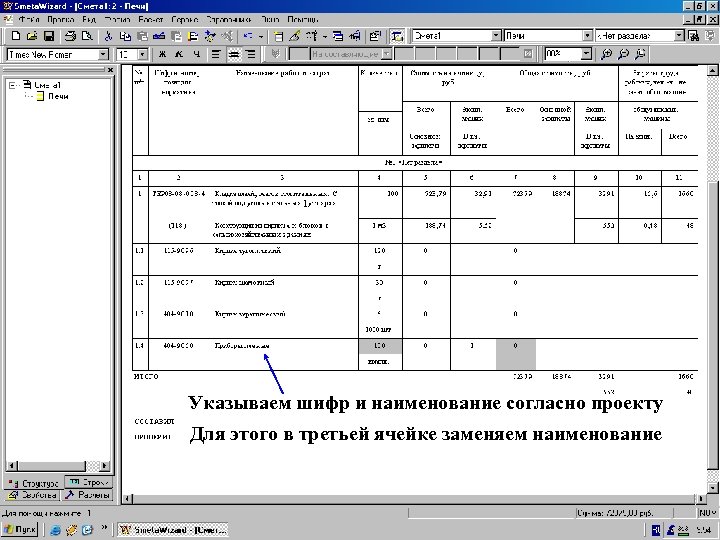

Заменим НУМ 1. 4 Указываем шифр и наименование согласно проекту Для этого в третьей ячейке заменяем наименование

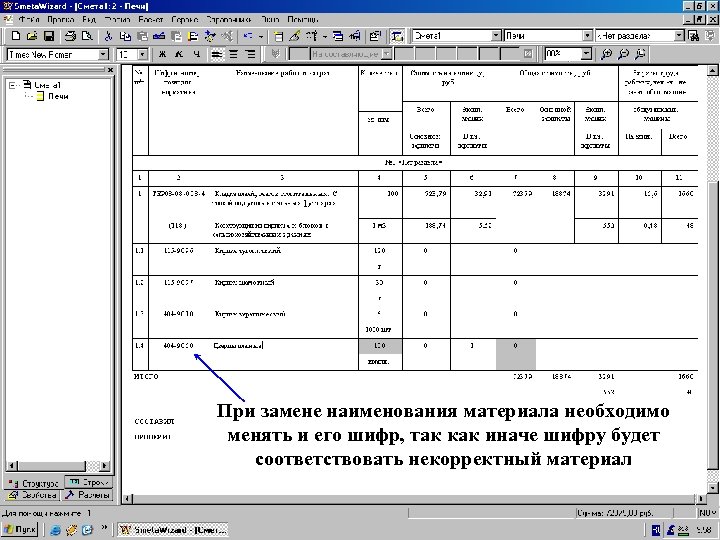

Меняем и шифр При замене наименования материала необходимо менять и его шифр, так как иначе шифру будет соответствовать некорректный материал

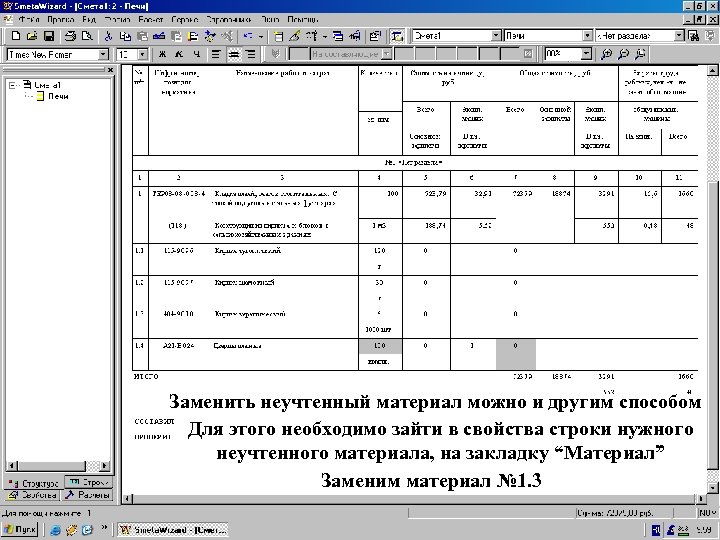

Др. способ замены НУМ Заменить неучтенный материал можно и другим способом Для этого необходимо зайти в свойства строки нужного неучтенного материала, на закладку “Материал” Заменим материал № 1. 3

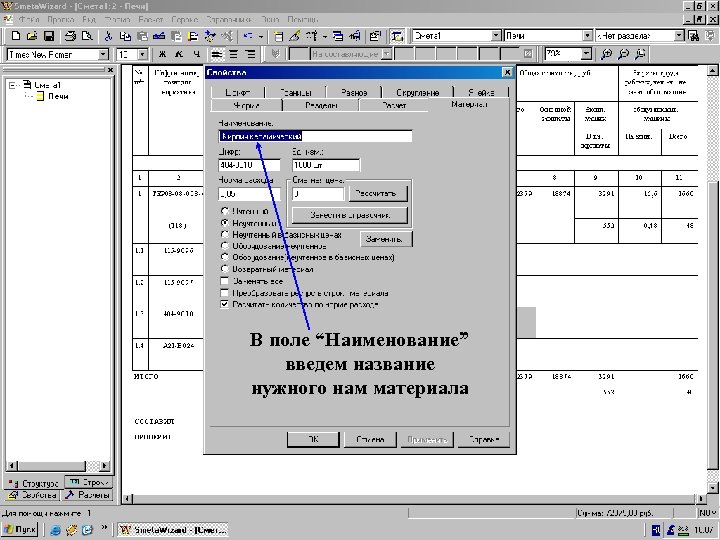

Вводим название В поле “Наименование” введем название нужного нам материала

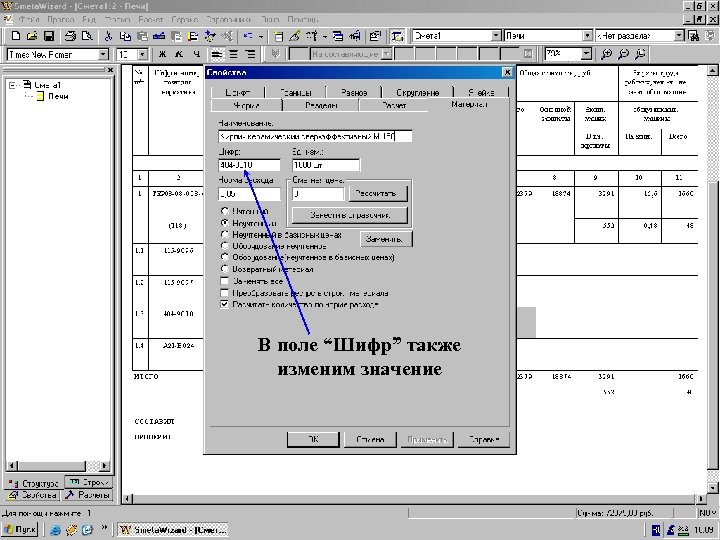

Вводим шифр В поле “Шифр” также изменим значение

Наэмите “ОК” Нажмите кнопку “ОК”

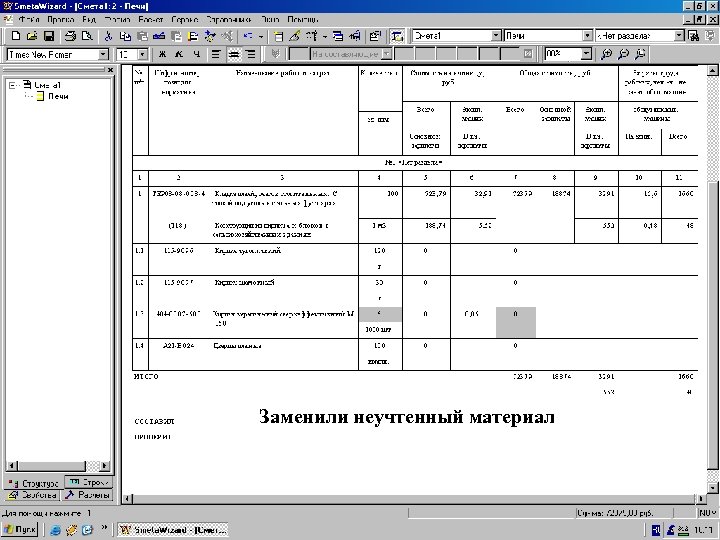

Заменили НУМ Заменили неучтенный материал

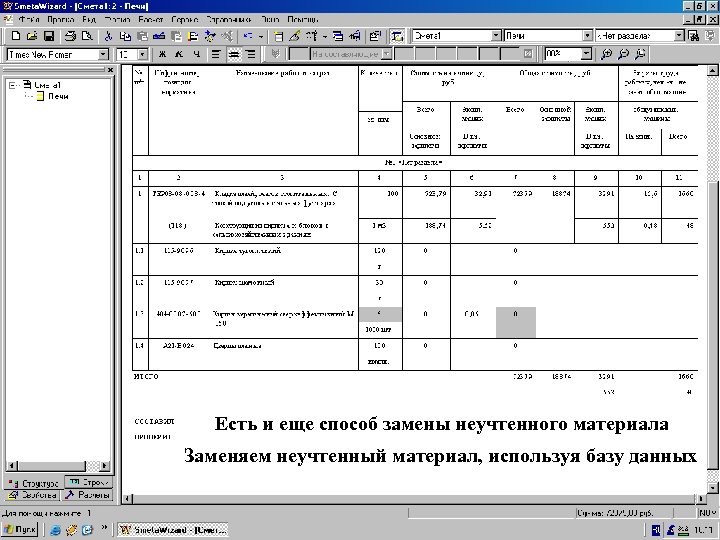

И еще способ замены Есть и еще способ замены неучтенного материала Заменяем неучтенный материал, используя базу данных

Заменим мат. № 1. 2 Заменим материал № 1. 2, используя базу данных ССЦ Для этого необходимо зайти в свойства строки нужного неучтенного материала, на закладку “Материал”

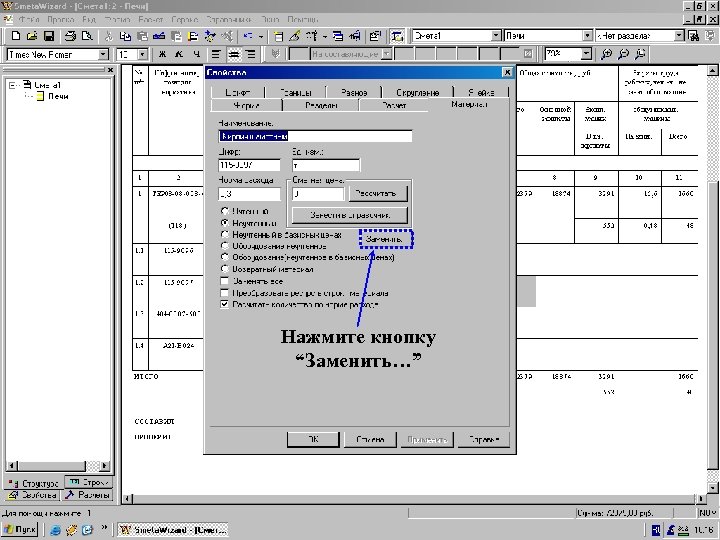

Нажмите “Заменить” в окне “Свва” Нажмите кнопку “Заменить…”

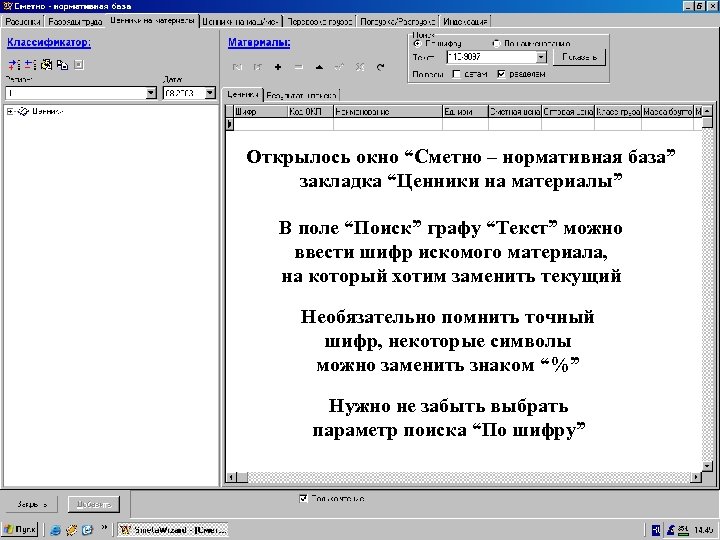

Окно “См. -норм. база” поле поиск Открылось окно “Сметно – нормативная база” закладка “Ценники на материалы” В поле “Поиск” графу “Текст” можно ввести шифр искомого материала, на который хотим заменить текущий Необязательно помнить точный шифр, некоторые символы можно заменить знаком “%” Нужно не забыть выбрать параметр поиска “По шифру”

Нажмите “Показать” (по шифру) После ввода текста нажмите кнопку “Показать”

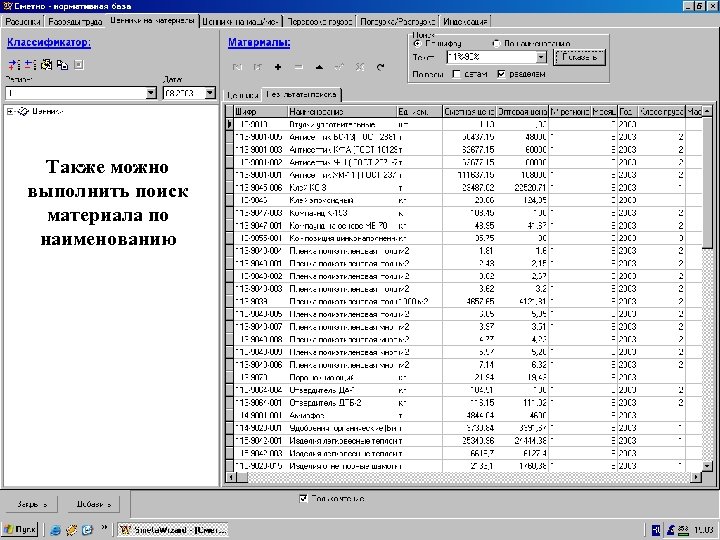

Можно искать по наименовю Также можно выполнить поиск материала по наименованию

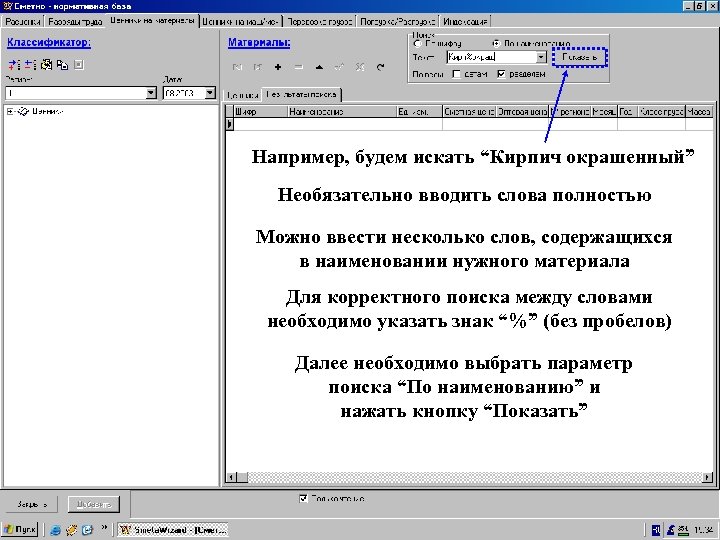

Ищем …, нажмите “Показ. ” (по наим. ) Например, будем искать “Кирпич окрашенный” Необязательно вводить слова полностью Можно ввести несколько слов, содержащихся в наименовании нужного материала Для корректного поиска между словами необходимо указать знак “%” (без пробелов) Далее необходимо выбрать параметр поиска “По наименованию” и нажать кнопку “Показать”

Подвинем границы столбцов таблицы, чтобы увидеть полные названия материалов

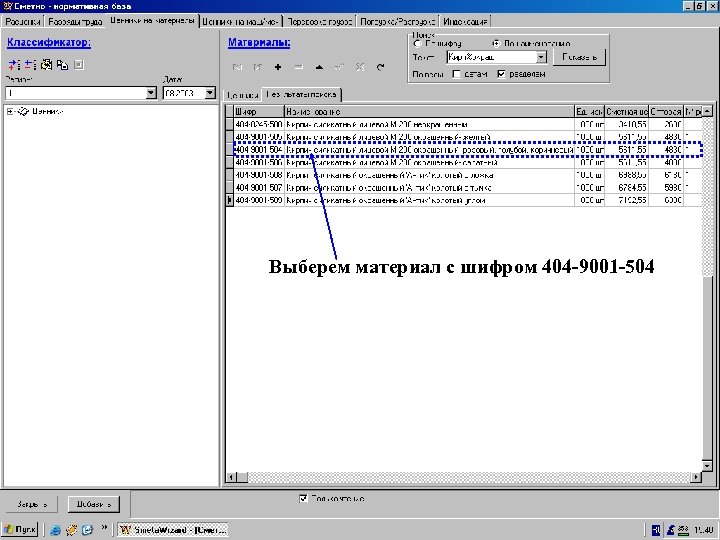

Выберем мат-л Выберем материал с шифром 404 -9001 -504

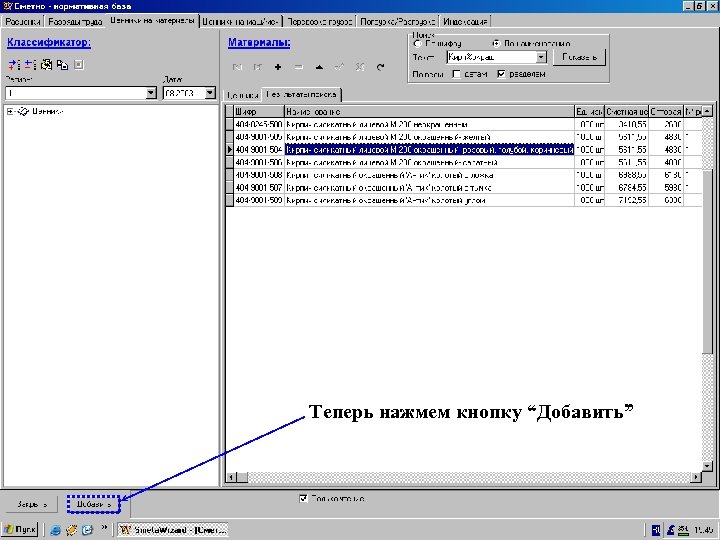

Нажмем “Добавить” Теперь нажмем кнопку “Добавить”

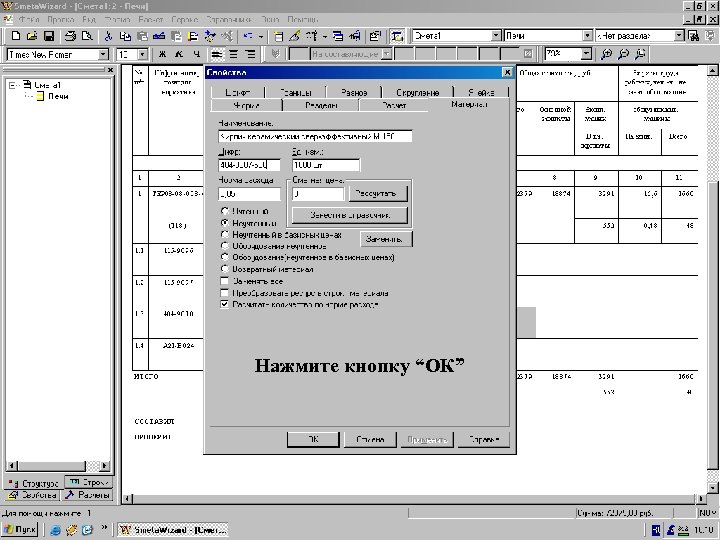

В окне “Св-ва” нажмите “ОК” Нажмите кнопку “ОК”

Рассм-им еще св-во мат-ла Рассмотрим еще одно свойство материала Для этого необходимо зайти в свойства строки нужного неучтенного материала, например, № 1. 2, на закладку “Материал”

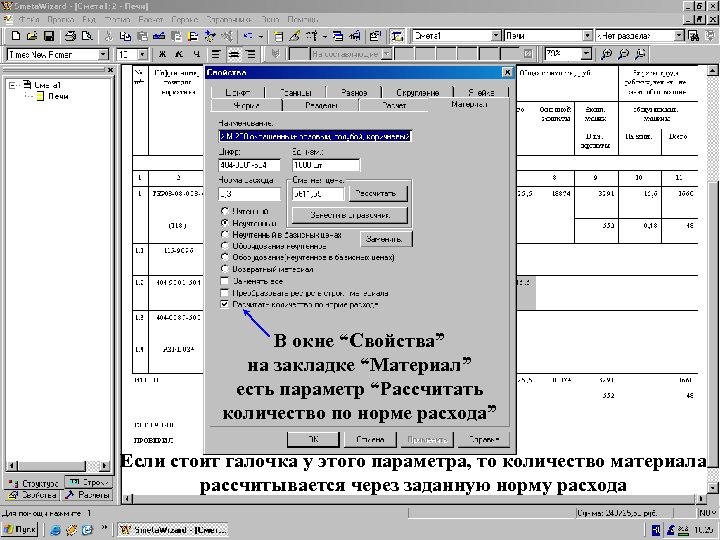

Окно «Св-ва» , есть парам-р… В окне “Свойства” на закладке “Материал” есть параметр “Рассчитать количество по норме расхода” Если стоит галочка у этого параметра, то количество материала рассчитывается через заданную норму расхода

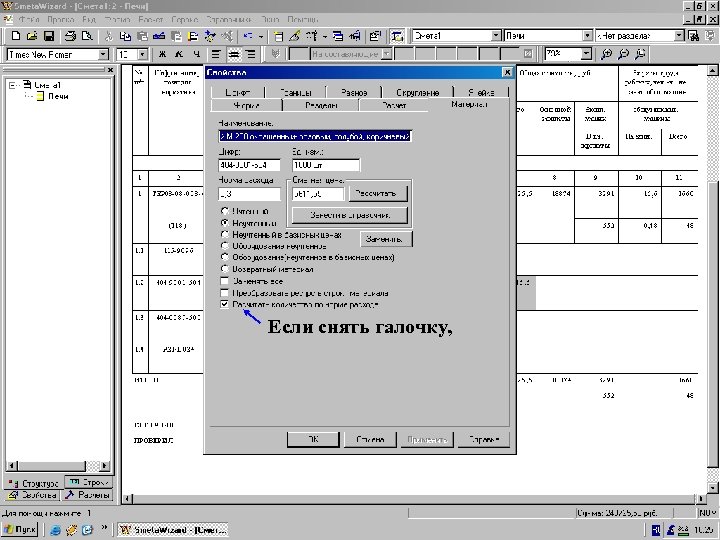

Если снять галочку, … Если снять галочку,

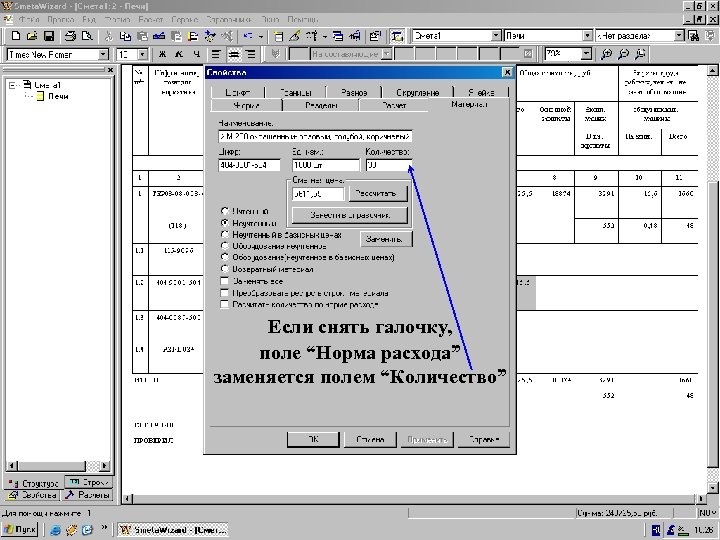

…, поле заменяется полем… Если снять галочку, поле “Норма расхода” заменяется полем “Количество”

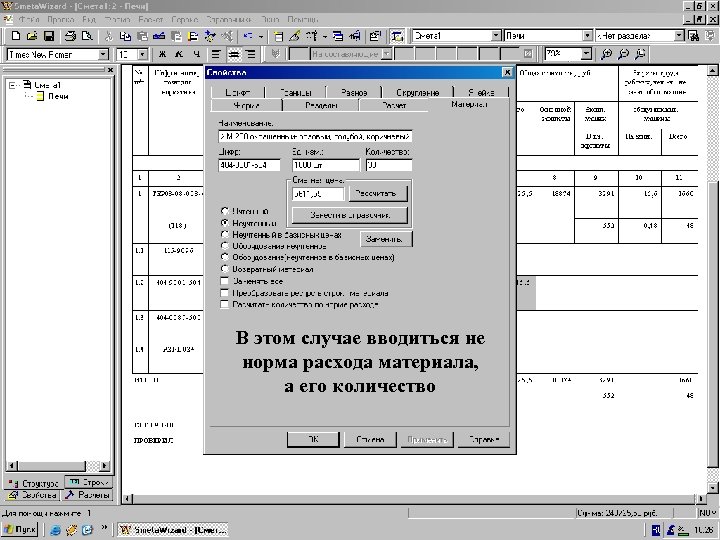

Вводит не НР, а кол-во В этом случае вводиться не норма расхода материала, а его количество

Можно изменить зн-ие коэф-та Изменим количество неучтенного материала

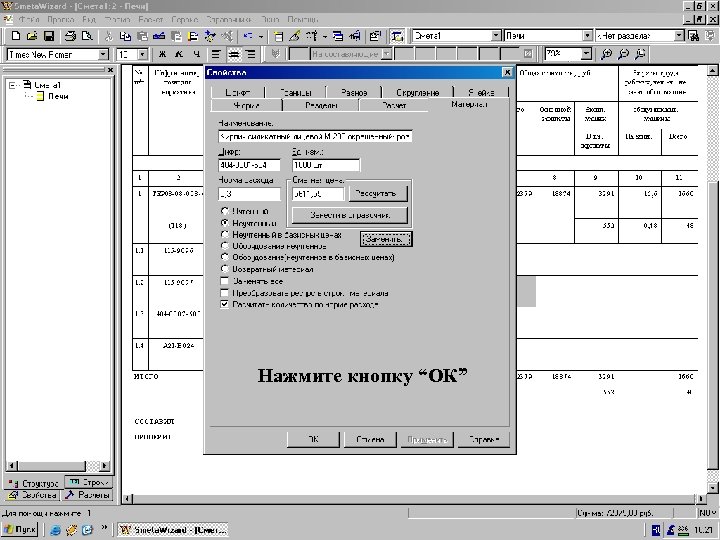

Нажмите «ОК» Нажмите кнопку “ОК”

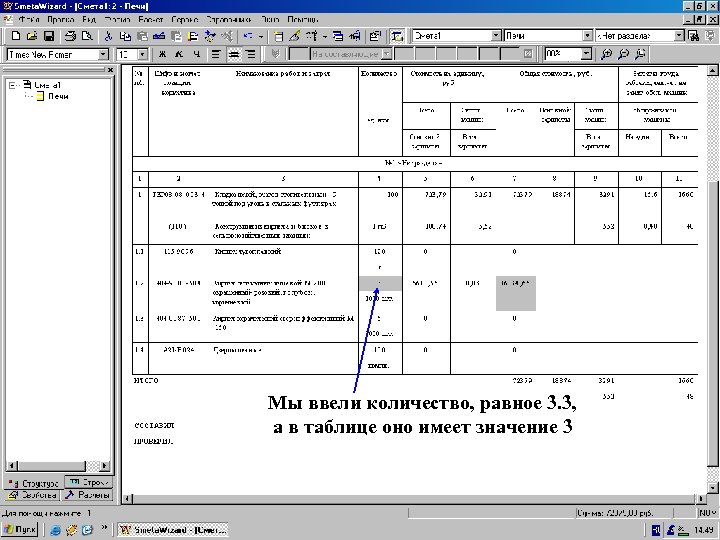

Ввели 3. 3, а в таб. 3 Мы ввели количество, равное 3. 3, а в таблице оно имеет значение 3

Нажали. Этостроку “Итого” после на потому что… “Сметная прибыль” Так как при вводе количества материала, программа пересчитывает норму расхода и округляет до двух знаков после запятой, а затем пересчитывает количество материала по вычисленной норме расхода

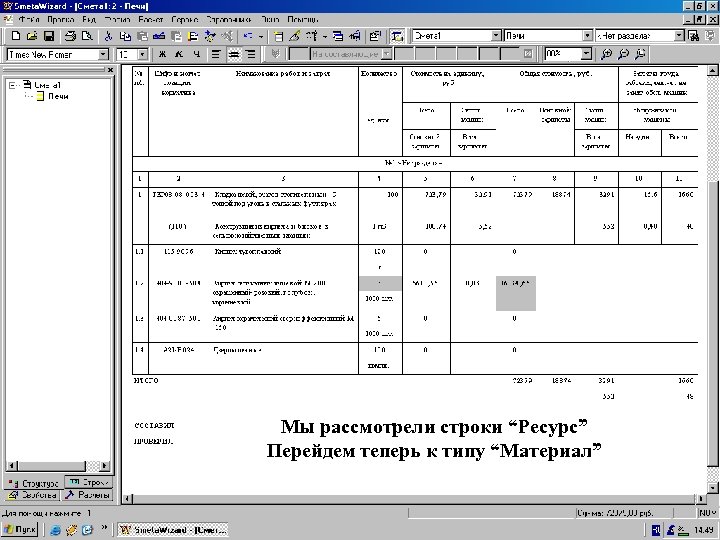

НУМ типа “мат-ы” Мы рассмотрели строки “Ресурс” Перейдем теперь к типу “Материал”

Добавим НУМ “матералы” Добавим строку неучтенного материала типа “Материал”

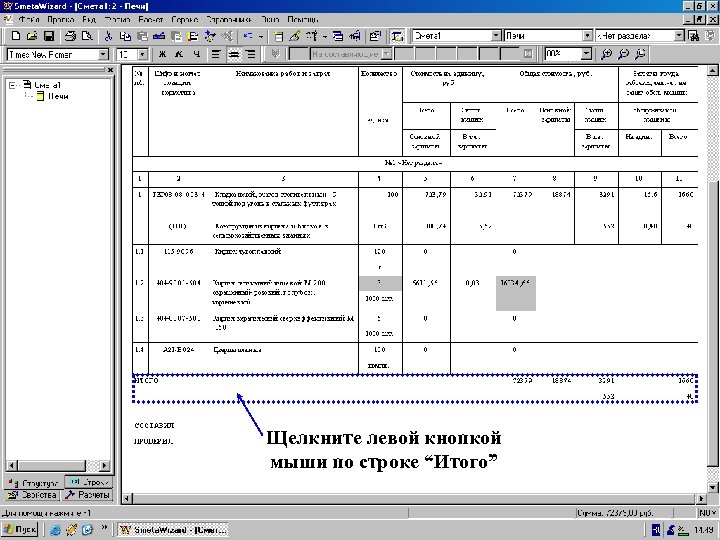

щелкните по “Итого” Щелкните левой кнопкой мыши по строке “Итого”

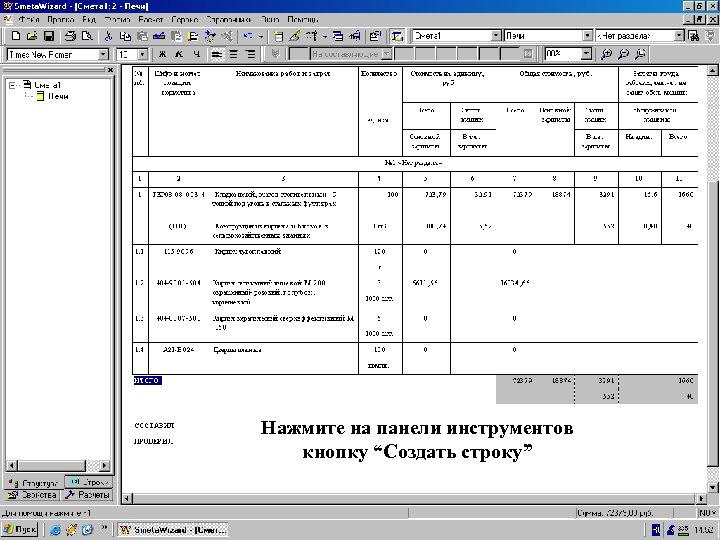

Нажмите “Создать строку” Нажмите на панели инструментов кнопку “Создать строку”

Нажмите “Создать строку” - 2 Нажмите на панели инструментов кнопку “Создать строку”

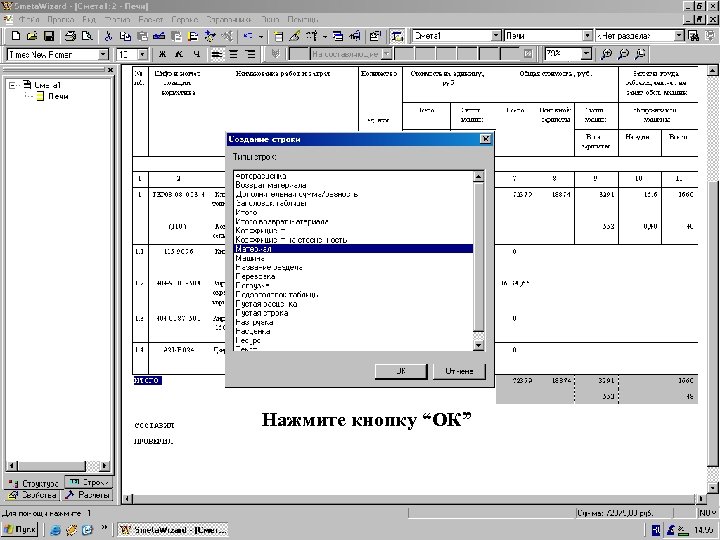

Окно “Создание строки” - выберите “Материал” Выберите строку “Материал”

Выбрали “Материал” Нажмите кнопку “ОК”

См. -Норм. База = “Ценники и мат-ы” Щелчком мыши раскройте сборник “Ценники” Открылось окно “Сметно - нормативная база” закладка “Ценники на материалы”

Графа “Шифр” “Ценники” -> … Для примера возьмем часть IV Все части, разделы и таблицы сборника “Ценники” в программе Smeta WIZARD имеют стандартные наименования и номера, совпадающие с их печатными экземплярами

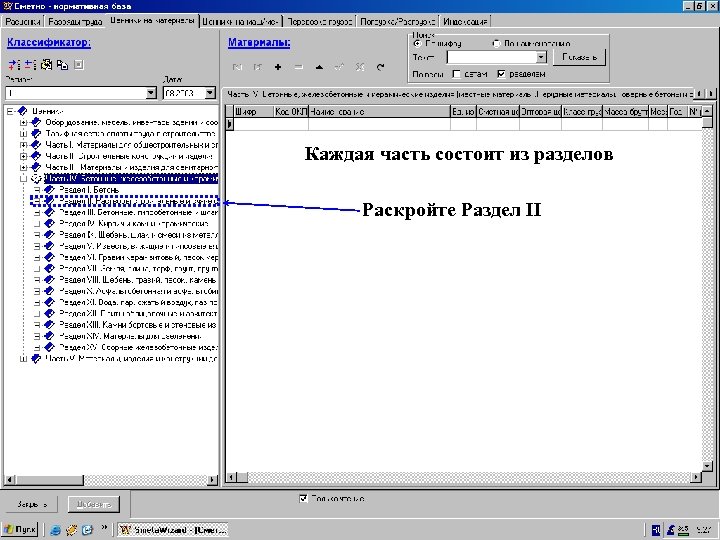

“Ценники” -> Часть IV -> … Каждая часть состоит из разделов Раскройте Раздел II

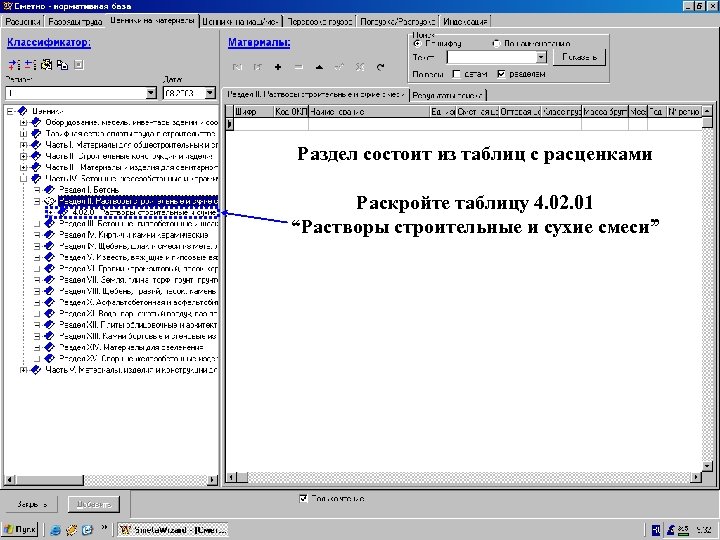

Раздел II -> … Раздел состоит из таблиц с расценками Раскройте таблицу 4. 02. 01 “Растворы строительные и сухие смеси”

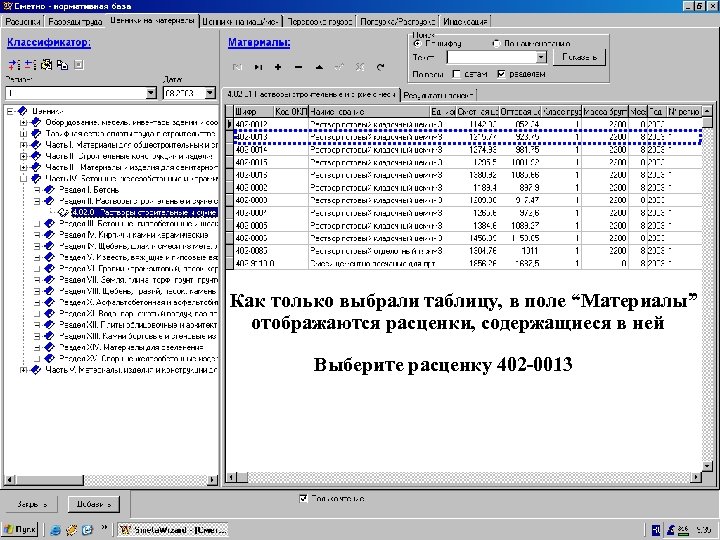

4. 02. 01 -> … Как только выбрали таблицу, в поле “Материалы” отображаются расценки, содержащиеся в ней Выберите расценку 402 -0013

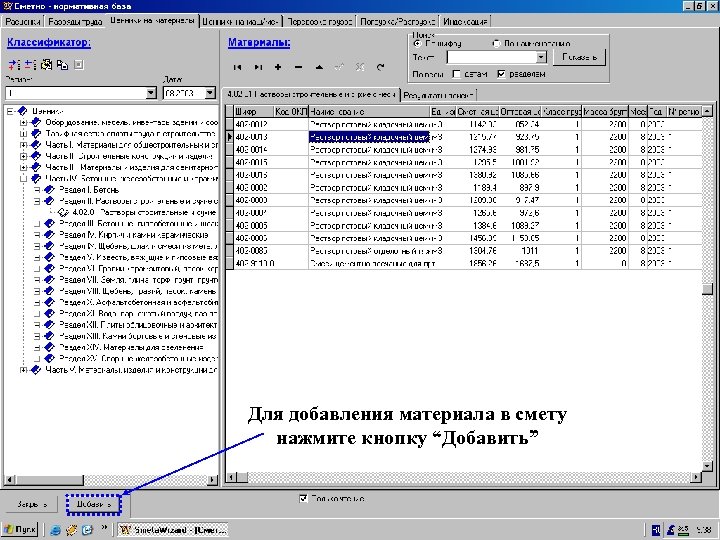

Выбирали материал Для добавления материала в смету нажмите кнопку “Добавить”

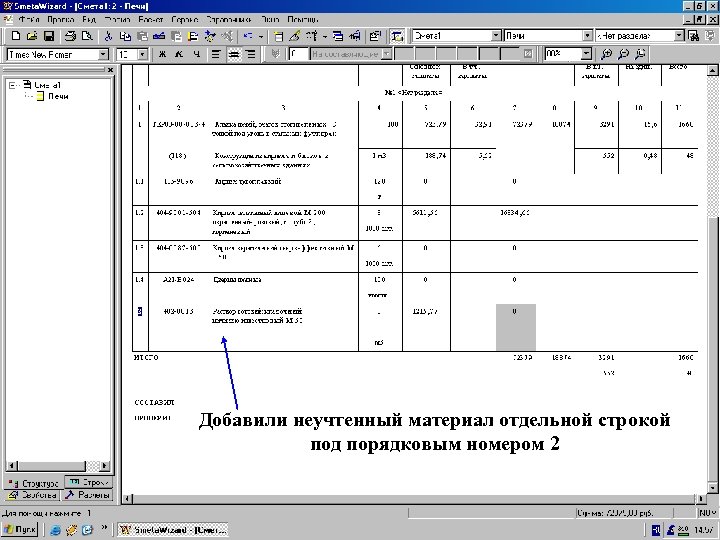

Добавили материал Добавили неучтенный материал отдельной строкой под порядковым номером 2

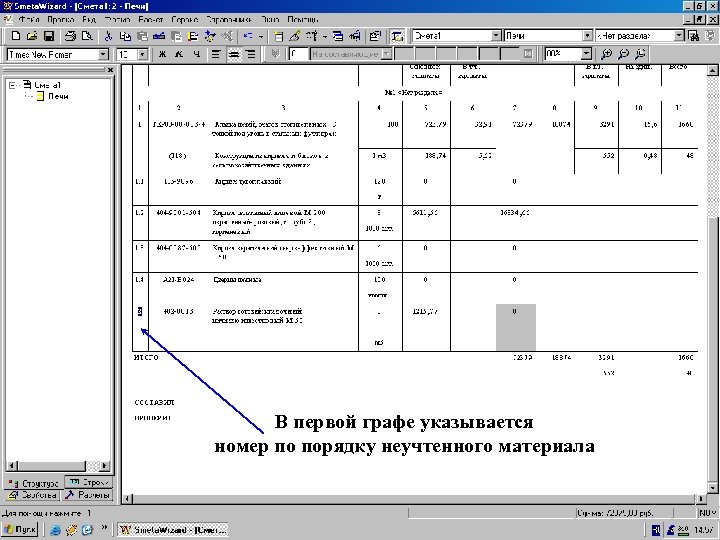

1 графа В первой графе указывается номер по порядку неучтенного материала

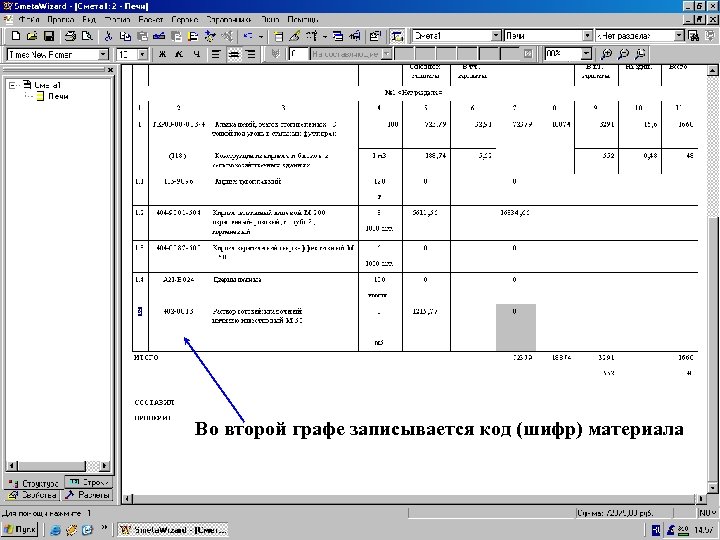

2 гр. Во второй графе записывается код (шифр) материала

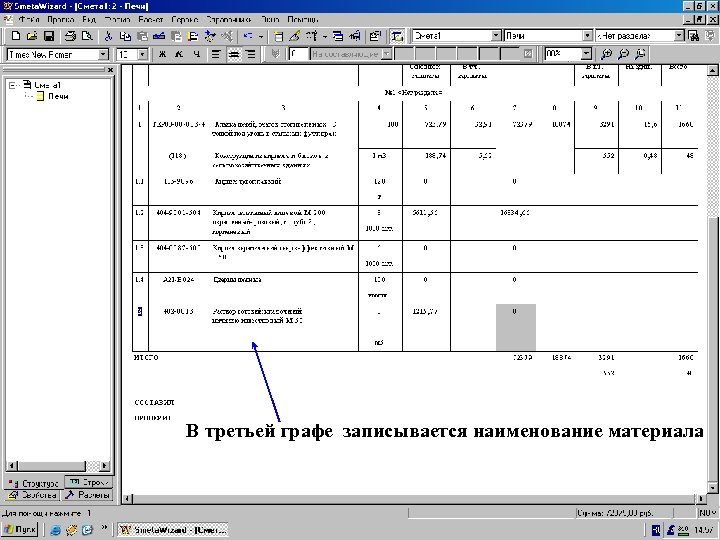

3 гр. В третьей графе записывается наименование материала

4 гр. В четвертой графе указывается единица измерения и объем расхода материала

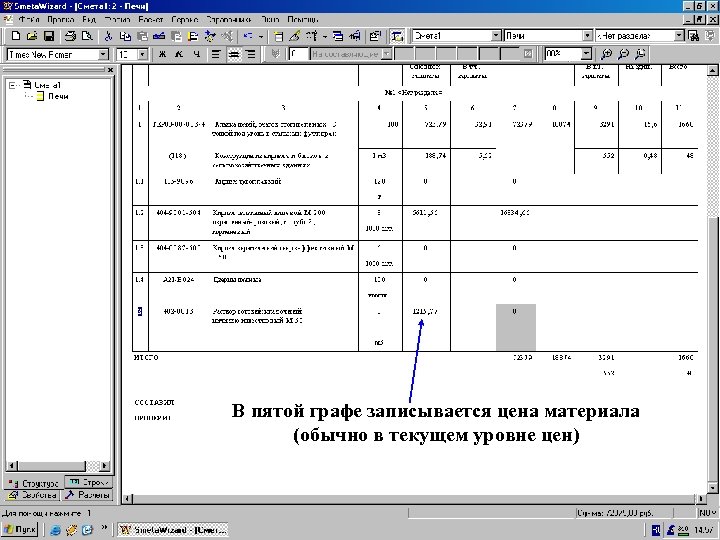

5 гр. В пятой графе записывается цена материала (обычно в текущем уровне цен)

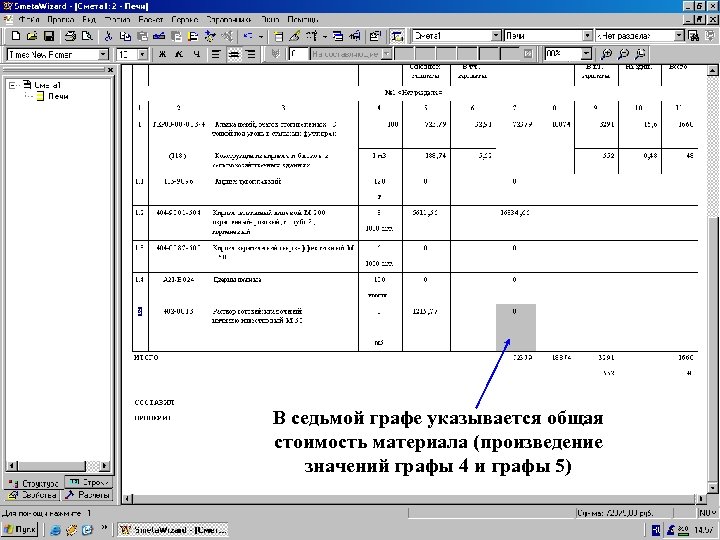

7 гр. В седьмой графе указывается общая стоимость материала (произведение значений графы 4 и графы 5)

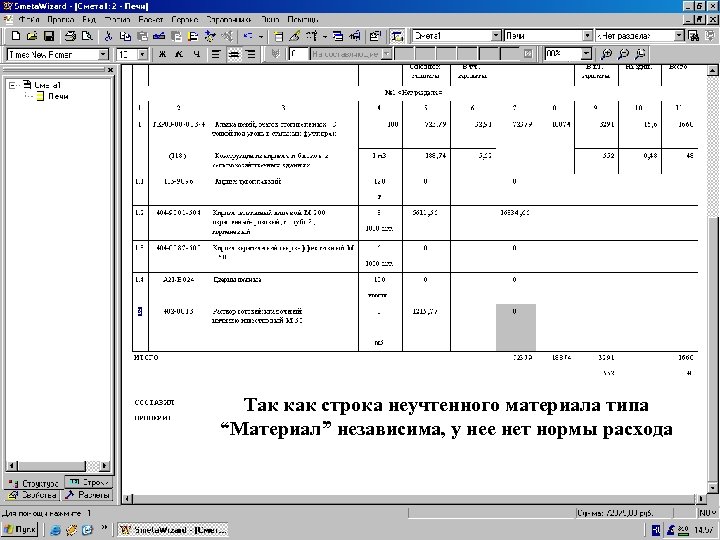

Особ-ть НУМ “Материал” Так как строка неучтенного материала типа “Материал” независима, у нее нет нормы расхода

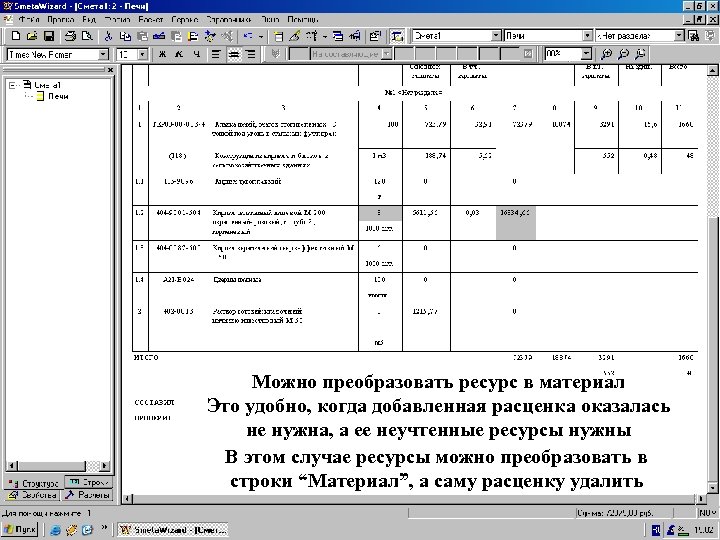

Преобразовать «Ресурс» в «Матл» для… Можно преобразовать ресурс в материал Это удобно, когда добавленная расценка оказалась не нужна, а ее неучтенные ресурсы нужны В этом случае ресурсы можно преобразовать в строки “Материал”, а саму расценку удалить

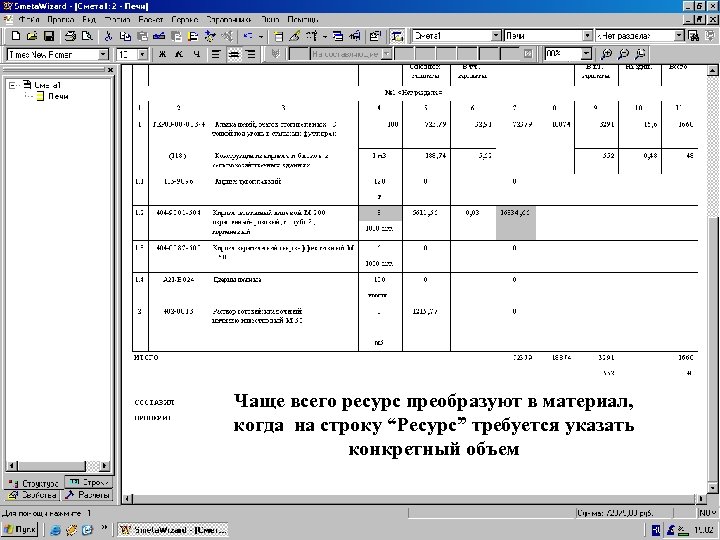

Преобразовать «Ресурс» в «Матл» для… Чаще всего ресурс преобразуют в материал, когда на строку “Ресурс” требуется указать конкретный объем

Преобразуем «Ресурс» в «Мат-л» Преобразуем строку типа “Ресурс”, например, с порядковым номером 1. 2, в строку типа “Материал” Для этого необходимо зайти в свойства строки нужного неучтенного материала, на закладку “Материал”

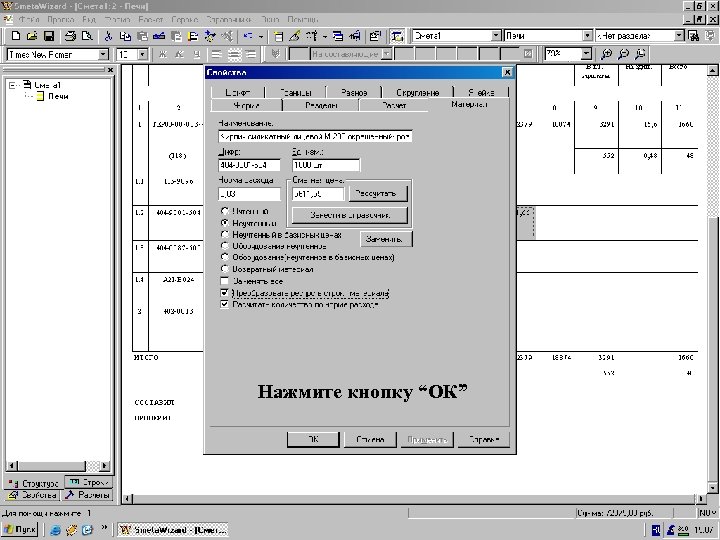

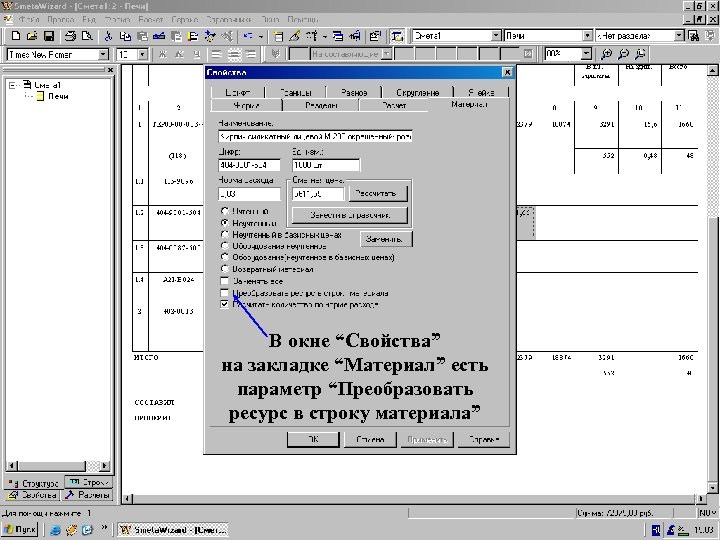

Есть парам-р «Преоб. рес. в стр. мат. » В окне “Свойства” на закладке “Материал” есть параметр “Преобразовать ресурс в строку материала”

Поставьте галочку

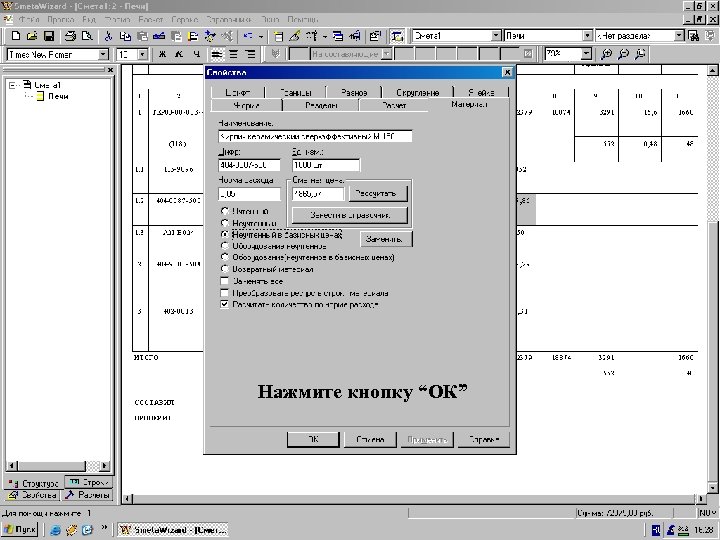

Нажмите «ОК» Нажмите кнопку “ОК”

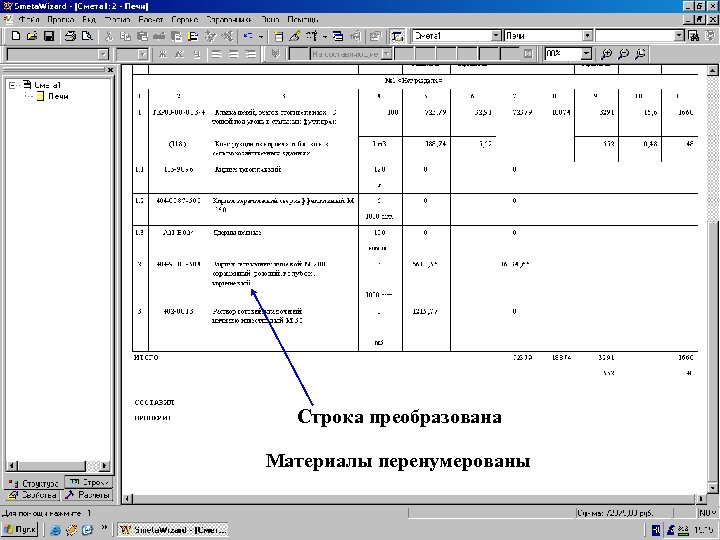

Строка преобразована Материалы перенумерованы

Можно ввести кол-во в строке Теперь можно прямо в строке таблицы ввести необходимое количество материала

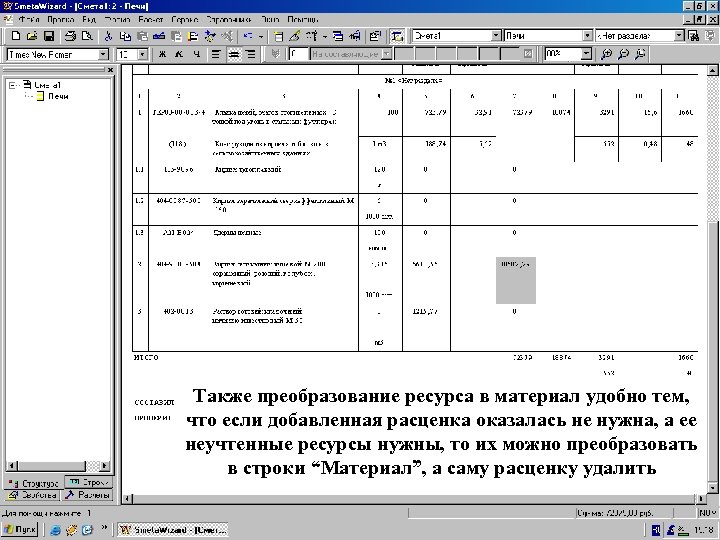

Преобр. мат. удобно тем… Также преобразование ресурса в материал удобно тем, что если добавленная расценка оказалась не нужна, а ее неучтенные ресурсы нужны, то их можно преобразовать в строки “Материал”, а саму расценку удалить

Введем кол-во и стоим-ь для др. Введем стоимость и количество материалов, для которых этого еще не сделали

Ввели

Если есть НУМ в базисных ценах Если помимо неучтенных материалов в текущих ценах есть неучтенный материал в базисных ценах, то нужно зайти в свойства строки этого неучтенного материала, на закладку “Материал” Например, это материал № 1. 2

Выбрать «Нучт. в БЦ» Поставьте галочку

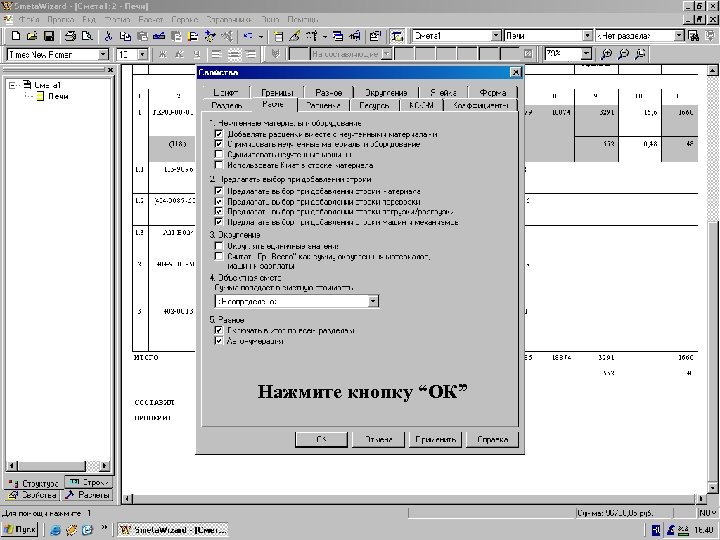

Нажмите «ОК» Нажмите кнопку “ОК”

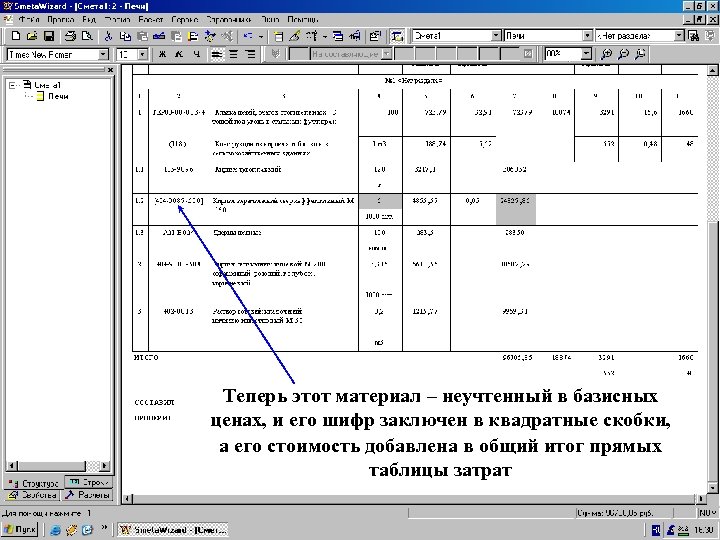

Строка преобразована Теперь этот материал – неучтенный в базисных ценах, и его шифр заключен в квадратные скобки, а его стоимость добавлена в общий итог прямых таблицы затрат

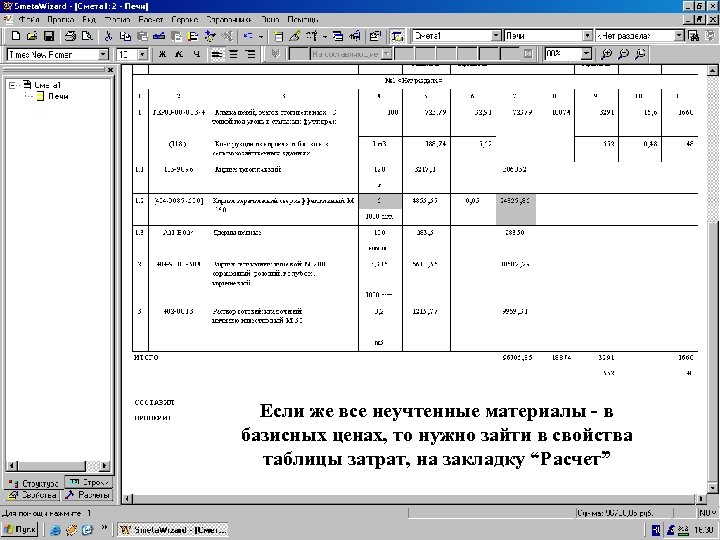

Можно ввести кол-во в строке Если же все неучтенные материалы - в базисных ценах, то нужно зайти в свойства таблицы затрат, на закладку “Расчет”

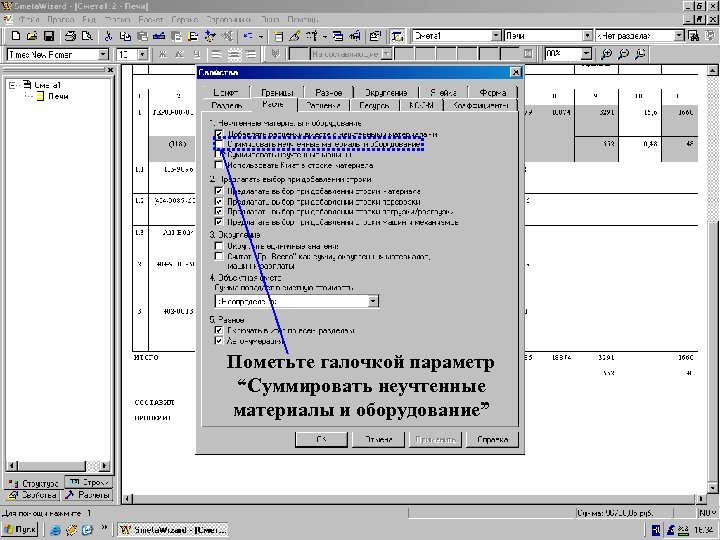

Выбрать «Нучт. в БЦ» Пометьте галочкой параметр “Суммировать неучтенные материалы и оборудование”

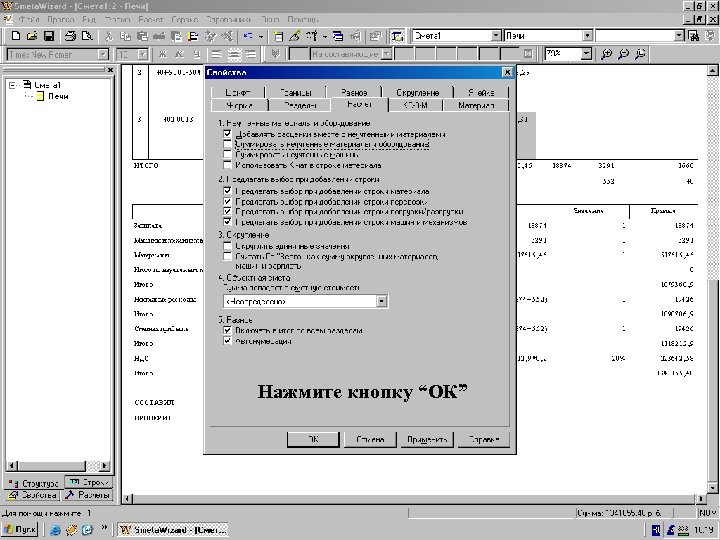

Нажмите «ОК» Нажмите кнопку “ОК”

Строка преобразована Теперь все неучтенные материалы – в базисных ценах, и их стоимость добавлена в общий итог прямых затрат сметы

Добавим расчет перех. в цены Добавим расчет перехода в цены Для этого щелкните по строке “Составил/Проверил”

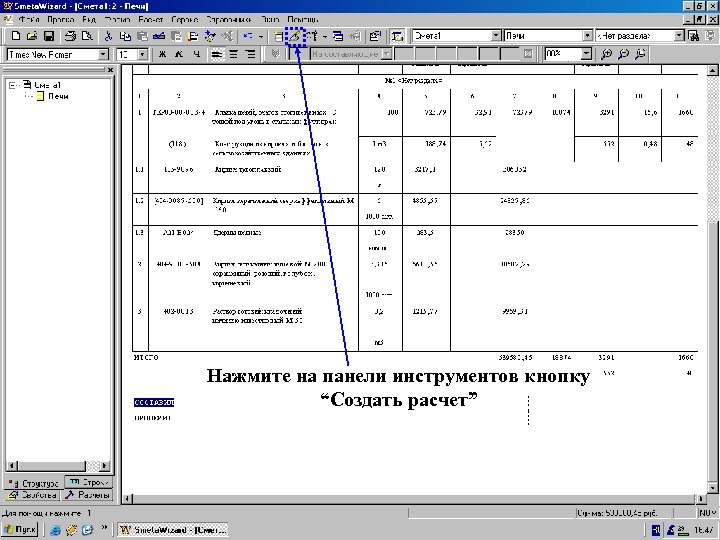

Нажмите «Создать расчет» Нажмите на панели инструментов кнопку “Создать расчет”

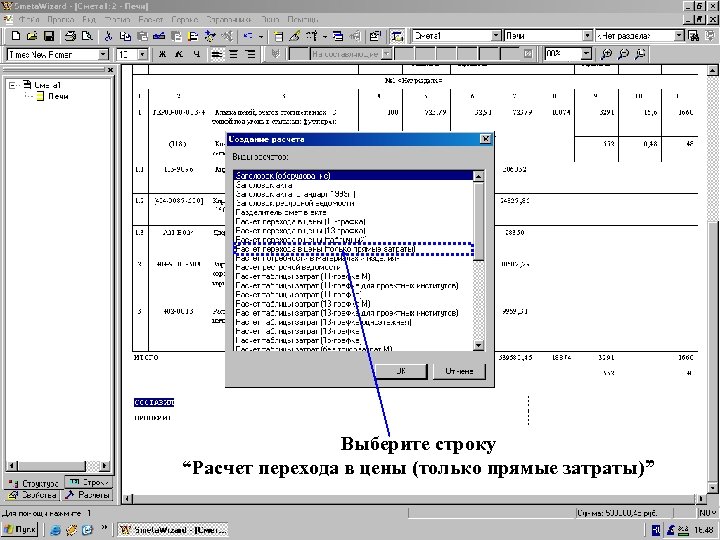

Окно «Создание расчета» Выберите строку “Расчет перехода в цены (только прямые затраты)”

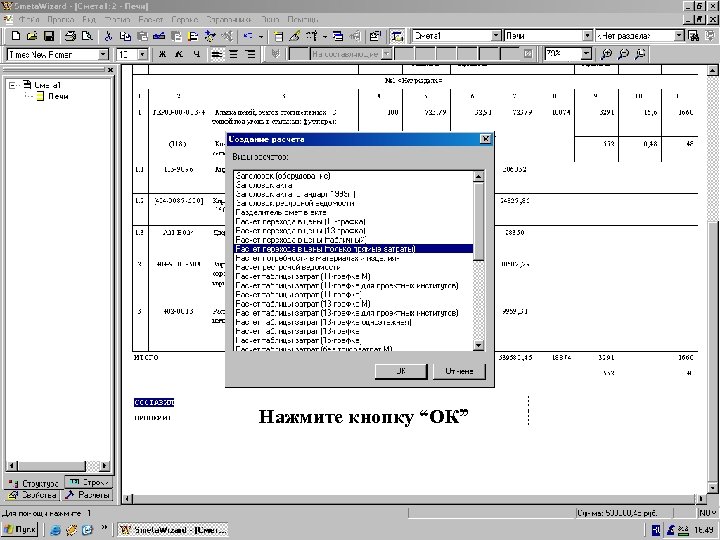

Выбрали «Расч. перех. в цены» Нажмите кнопку “ОК”

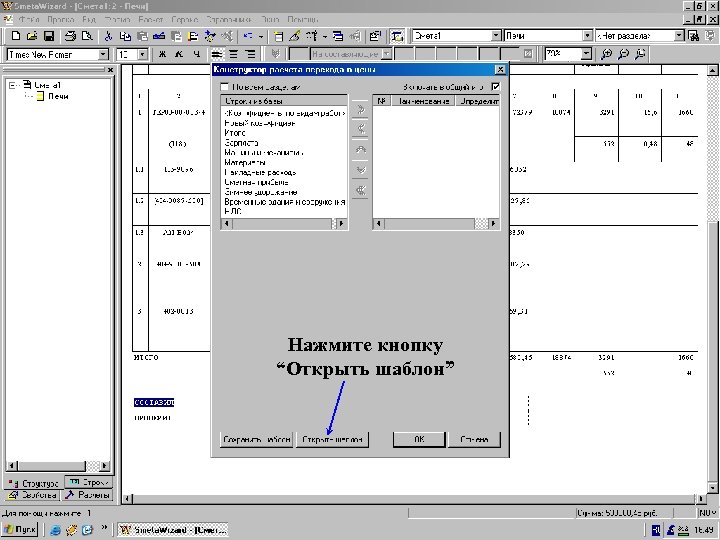

«Конст-р расчета перех. в цены» Нажмите кнопку “Открыть шаблон”

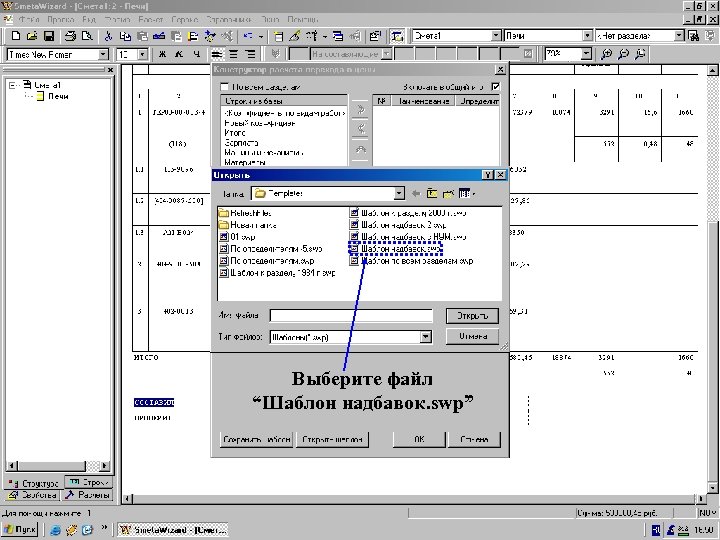

Окно «Открыть» шаблон Выберите файл “Шаблон надбавок. swp”

Открываем «Шабл. надбавок. swp» Нажмите кнопку “Открыть”

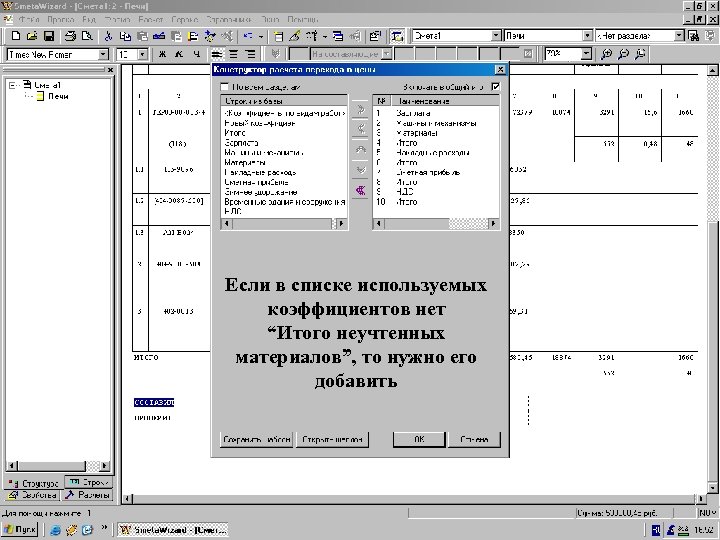

Открыли «Шаблон» Если в списке используемых коэффициентов нет “Итого неучтенных материалов”, то нужно его добавить

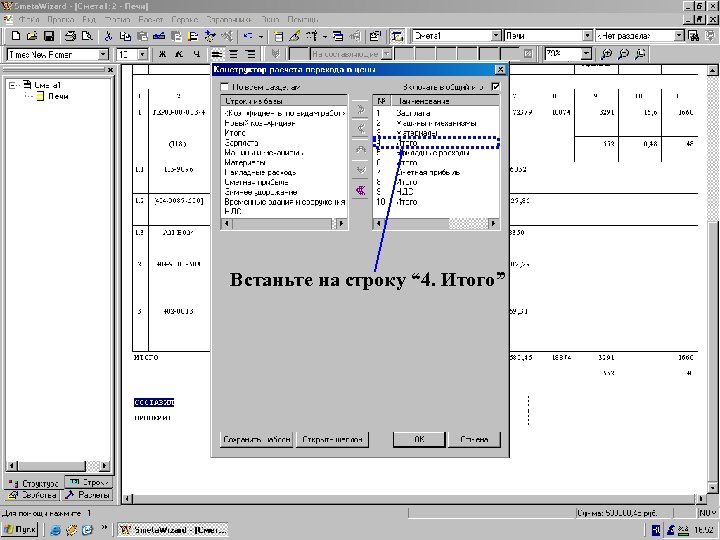

Встаньте на строку… Встаньте на строку “ 4. Итого”

Встали на «Итого» Выберите строку “Итого” из базы

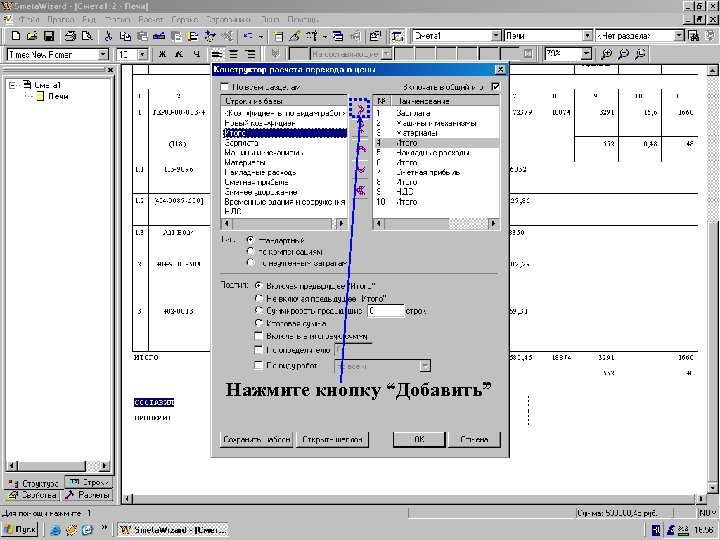

Выбрали «Итого» Нажмите кнопку “Добавить”

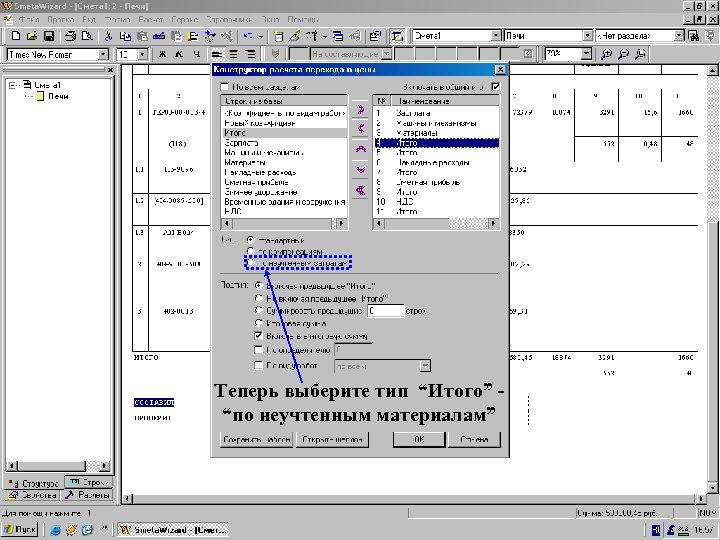

Выделили «Итого» Теперь выберите тип “Итого” “по неучтенным материалам”

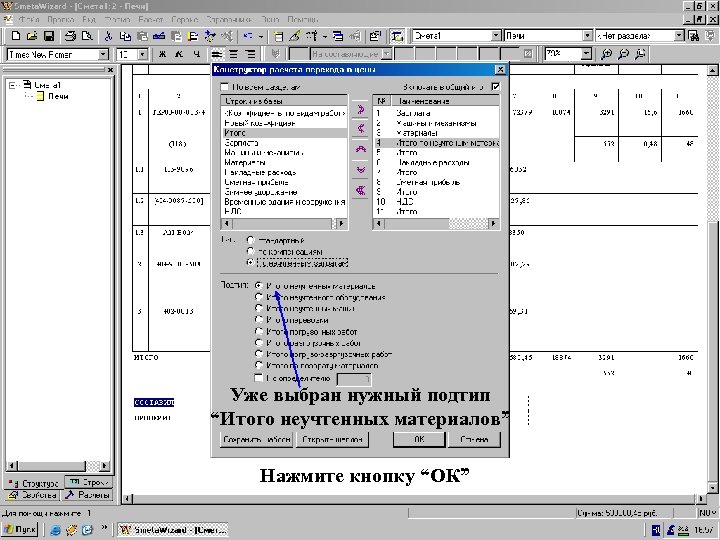

Установили парам. «по НУМ» Уже выбран нужный подтип “Итого неучтенных материалов” Нажмите кнопку “ОК”

Добавили расчет Добавили “Расчет перехода в цены”

Добавили расчет Значение в строке “Итого по неучтенным материалам” равно нулю, так как мы суммировали неучтенные материалы и оборудование Отменим эту команду, для этого зайдем в свойства таблицы затрат, на закладку “Расчет”

Выбрать «Нучт. в БЦ» Снимите галочку с параметра “Суммировать неучтенные материалы и оборудование”

Нажмите «ОК» Нажмите кнопку “ОК”

Строка преобразована Теперь стоимость неучтенных материалов в текущих ценах добавляется в расчете перехода в цены, а не в итоге таблицы затрат

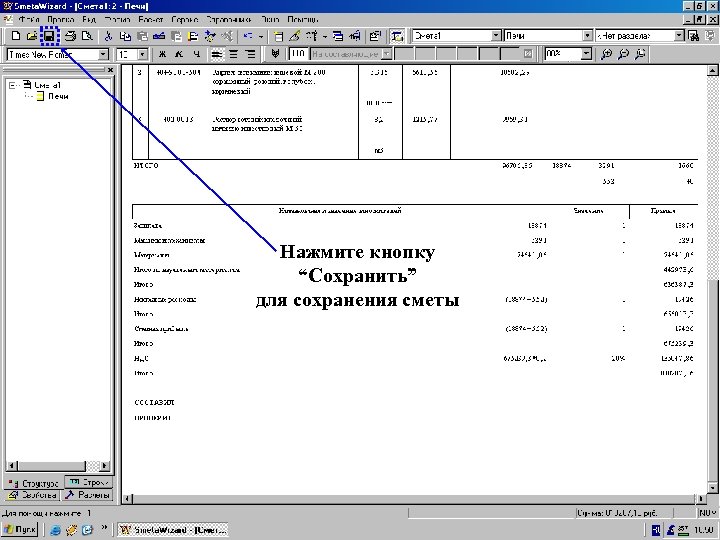

Кнопка “Сохранить” Нажмите кнопку “Сохранить” для сохранения сметы

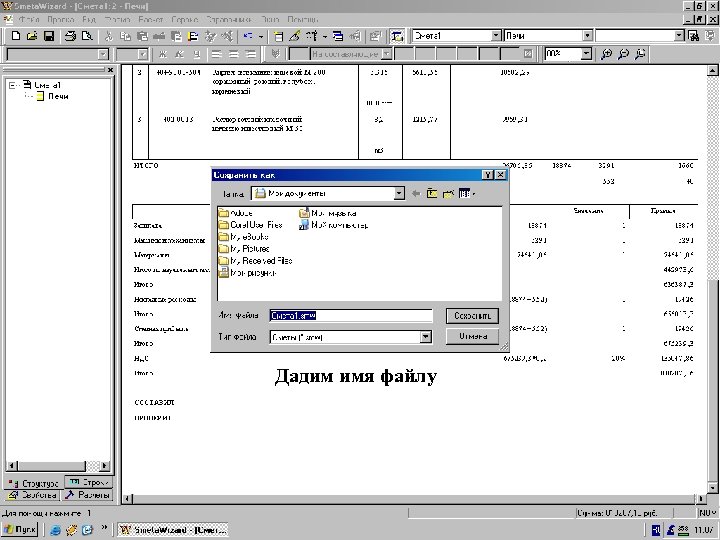

Окно “Cохранить как” Дадим имя файлу

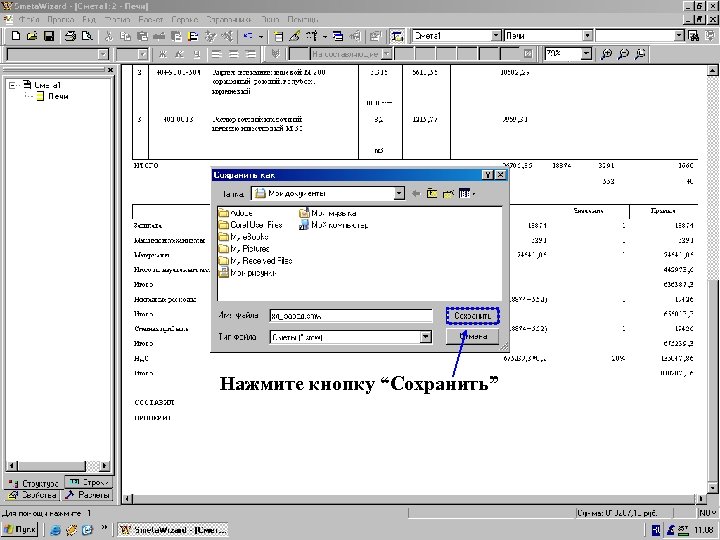

Сохраняем как “Автотрасса. smw” Нажмите кнопку “Сохранить”

Заключение Итак, наша смета готова

Содержание 1. 2. 3. 4. 5. 6. 7. 8. 9. Запуск программы Создание документа Создание локальной сметы Добавление расценки с неучтенными материалами Типы строк неучтенных материалов Изменение нормы расхода Замена неучтенного материала Сохранение сметы Выход SMETA WIZARD Smeta WIZARD: интерактивный курс обучения Часть 2: Работа с неучтенными материалами Copyright © Wizard. Soft 2004

Wizard. Soft Вы прошли вторую часть интерактивного курса обучения работе с программой Smeta WIZARD SMETA WIZARD
