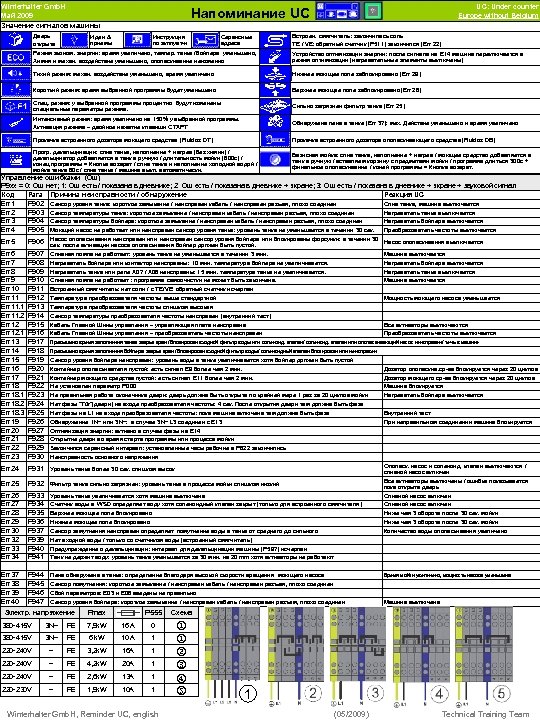

Winterhalter Gmb. H Май 2009 UC: Under counter Europe without Belgium Напоминание UC Значение сигналов машины Дверь открыта Идеи & приемы Инструкция по экплуат-и Встроен. смягчитель: закончилась соль TE / VE: обратный счетчик (P 511) закончился (Err 22) Сервисные адреса Режим эконом. энергии: время увеличено, темпер. танка /бойлера уменьшено, Химия и механ. воздействие уменьшено, ополаскивание неизменно Устройство оптимизации энергии: после сигнала на E 14 машина переключается в режим оптимизации (нагревательные элементы выключены) Тихий режим: механ. воздействие уменьшено, время увеличено Нижнее моющее поле заблокировано (Err 29) Короткий режим: время выбранной программы будет уменьшено Верхнее моющее поле заблокировано(Err 28) Спец. режим: у выбранной программы процентно будут изменены специальные параметры режима. Сильно загрязнен фильтр танка (Err 25) Интенсивный режим: время увеличено на 150% у выбранной программы. Активация режима – двойное нажатие клавиши СТАРТ Обнаружена пена в танке (Err 37): мех. Действие уменьшено и время увеличено Прокачка встроенного дозатора моющего средства (Fluidos DT) Прокачка встроенного дозатора ополаскивающего средства (Fluidos DB) Прогр. декальцинации: слив танка, наполнение + нагрев (без химии) / декальцинатор добавляется в танк в ручную / длительность мойки (600 с) / конец программы = Кнопка возврат / слив танка и наполнение холодной водой / мойка танка 60 с / слив танка / машина выкл. автоматически. Базисная мойка: слив танка, наполнение + нагрев / моющее средство добавляется в танк в ручную / вставляем корзину с предметами мойки / программа длиться 300 с + финальное ополаскивание / коней программы = Кнопка возврат. Управление ошибками (Ош) P 9 xx = 0: Ош нет; 1: Ош есть / показана в дневнике; 2: Ош есть / показана в дневнике + экране; 3: Ош есть / показана в дневнике + экране + звуковой сигнал Код Para Причина неисправности / обнаружение Реакция UC Слив танка, машина выключается Err 1 P 902 Сенсор уровня танка: короткое замыкание / неисправен кабель / неисправен разъем, плохо соединен Нагреватель танка выключается Err 2 P 903 Сенсор температуры танка: короткое замыкание / неисправен кабель / неисправен разъем, плохо соединен Нагреватель бойлера выключается Err 3 P 904 Сенсор температуры бойлера: короткое замыкание / неисправен кабель / неисправен разъем, плохо соединен Err 4 P 905 Моющий насос не работает или неисправен сенсор уровня танка: уровень танка не уменьшается в течении 30 сек. Преобразователь частоты выключается Err 5 неисправен или неисправен сенсор уровня бойлера P 906 Насос ополаскиваниянасоса ополаскивания бойлер должен быть пустой. или блокированы форсунки: в течении 30 Насос ополаскивания выключается сек. после активации Err 6 Err 7 Err 8 Err 9 Err 10 Err 11. 1 Err 11. 2 Err 12. 1 Err 13 Err 14 Err 15 Err 16 Err 17 Err 18. 1 Err 18. 2 Err 18. 3 Err 19 Err 20 Err 21 Err 22 Err 23 P 907 P 908 P 909 P 910 P 911 P 912 P 913 P 914 P 915 P 916 P 917 P 918 P 919 P 920 P 921 P 922 P 923 P 924 P 925 P 926 P 927 P 928 P 929 P 930 Err 24 P 931 Уровень танка более 30 сек. слишком высок Err 25 P 932 Фильтр танка сильно загрязнен: уровень танка в процессе мойки слишком низкий Err 26 Err 27 Err 28 Err 29 Err 30 Err 32 Err 33 Err 34 Err 36 Err 37 Err 38 Err 39 Err 40 P 933 P 934 P 935 P 936 P 937 P 939 P 940 P 941 P 943 P 944 P 945 P 946 P 947 Сливная помпа не работает: уровень танка не уменьшается в течении 3 мин. Нагреватель бойлера или контактор неисправны : 10 мин. температура бойлера не увеличивается. Нагреватель танка или реле A 07 / A 08 неисправны: 15 мин. температура танка не увеличивается. Сливная помпа не работает : программа самоочистки не может быть закончена. Встроенный смягчитель: нет соли / с TE/VE: обратный счетчик исчерпан Температура преобразователя частоты выше стандартной Температура преобразователя частоты слишком высокая Сенсор температуры преобразователя частоты неисправен (внутренний тест) Кабель Главной Шины управления – управляющая плата неисправна Кабель Главной Шины управления – преобразователь частоты неисправен Машина выключается Нагреватель бойлера выключается Нагреватель танка выключается Машина выключается Мощность моющего насоса уменьшается Все активаторы выключаются Преобразователь частоты выключается Превышено время заполнения танка: закрыт кран / блокирован входной фильтр воды или соленоид. клапан / соленоид. клапан или ополаскивающий насос неисправен / течь в машине Превышено время заполнения бойлера: закрыт кран / блокирован входной фильтр воды / соленоидный клапан блокирован или неисправен Сенсор уровня бойлера неисправен: уровень воды в танке увеличивается хотя бойлер должен быть пустой Контейнер ополаскивателя пустой: есть сигнал E 9 более чем 2 мин. Контейнер моющего средства пустой: есть сигнал E 11 более чем 2 мин. Не установлен параметр P 000 Не правильная работа оконечника двери: дверь должна быть открыта по крайней мере 1 раз за 20 циклов мойки Нет фазы “Tür”(двери) на входе преобразователя частоты: 4 сек. После открытия двери там должна быть фаза Нет фазы на L 1 на входе преобразователя частоты: пока машина включена там должна быть фаза Обнаружение 1 N~ или 3 N~: в случае 3 N~ L 3 соединен с E 13 Оптимизация энергии: активно в случае фазы на E 14 Открытие двери во время старта программы или процесса мойки Закончился сервисный интервал: установленные часы рабочие в P 822 закончились Неисправность основного напряжения Уровень танка увеличивается хотя машина выключена Счетчик воды в WSD определяет воду хотя соленоидный клапан закрыт (только для встроенного смягчителя) Верхнее моющее поле блокировано Нижнее моющее поле блокировано Сенсор замутнения неисправен определяет помутнение воды в танке от среднего до сильного Нет входной воды / только со счетчиком воды (встроенный смягчитель) Предупреждение о декальцинации: интервал для декальцинации машины (P 597) исчерпан Танк не держит воду: уровень танка уменьшается за 30 мин. на 20 mm хотя активаторы не работают „NSF“ Sensor: short circuit / cable failure / plug failure, not connected properly Пена обнаружена в танке: определение благодаря высокой скорости вращения моющего насоса Сенсор помутнения: короткое замыкание / неисправен кабель / неисправен разъем, плохо соединен Сбой параметров: E 03 и E 06 введены не правильно Сенсор уровня бойлера: короткое замыкание / неисправен кабель / неисправен разъем, плохо соединен Электр. напряжение Pmax P 555 Внутренний тест При неправильном соединении машина блокируется Ополаск. насос и соленоид. клапан выключаются / сливной насос включен Все активаторы выключены / ошибка показывается пока открыта дверь Сливной насос включен Ниже чем 3 оборота после 30 сек. мойки Количество воды ополаскивания увеличено Время мойки увеличено, мощность насоса уменьшена Машина выключена Схема j j k l m n Дозатор ополаскив. ср-ва блокируется через 20 циклов Дозатор моющего ср-ва блокируется через 20 циклов Машина блокируется Нагреватель бойлера выключается 380 -415 V 3 N~ PE 7, 9 k. W 16 A 0 380 -415 V 3 N~ PE 6 k. W 10 A 1 220 -240 V ~ PE 3, 2 k. W 16 A 1 220 -240 V ~ PE 4, 2 k. W 20 A 1 220 -240 V ~ PE 2, 6 k. W 13 A 1 220 -230 V ~ PE 1, 9 k. W 10 A 1 Winterhalter Gmb. H, Reminder UC, english 1 Part Nr. XX XX (05/2009) Technical Training Team

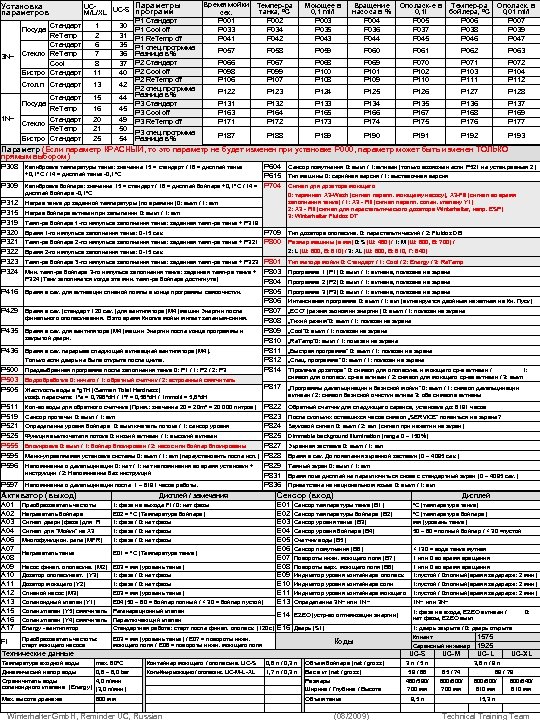

Установка параметров Стандарт Re. Temp Стандарт Стекло Re. Temp Cool Бистро Стандарт Посуда 3 N~ Стол. п Стандарт Посуда 1 N~ Стандарт Re. Temp Бистро Стандарт Стекло Параметры UCM/L/XL UC-S программ P 1 Стандарт 1 30 P 1 Cool off 2 31 P 1 Re. Temp off 6 35 P 1 спец. прогрмма. 7 36 Разница в % 8 37 P 2 Стандарт 11 40 P 2 Cool off P 2 Re. Temp off 13 42 P 2 спец. прогрмма. 15 44 Разница в % P 3 Стандарт 16 45 P 3 Cool off 20 49 P 3 Re. Temp off 21 50 P 3 спец. прогрмма. 25 54 Разница в % Время мойки сек. P 001 P 033 P 041 Темпер-ра танка, °C P 002 P 034 P 042 Моющее в 0, 1 ml/l P 003 P 035 P 043 Вращение насоса в % P 004 P 036 P 044 P 057 P 058 P 059 P 060 P 061 P 062 P 063 P 066 P 098 P 106 P 067 P 099 P 107 P 068 P 100 P 108 P 069 P 101 P 109 P 070 P 102 P 110 P 071 P 103 P 111 P 072 P 104 P 112 P 123 P 124 P 125 P 126 P 127 P 128 P 131 P 163 P 171 P 132 P 164 P 172 P 133 P 165 P 173 P 134 P 166 P 174 P 135 P 167 P 175 P 136 P 168 P 176 P 137 P 169 P 177 P 188 P 189 P 190 P 191 P 192 P 193 Ополаск-е в Темпер-ра 0, 1 l бойлера, °C P 005 P 006 P 037 P 038 P 045 P 046 Ополаск. в 0, 01 ml/l P 007 P 039 P 047 Параметр (Если параметр КРАСНЫЙ, то это параметр не будет изменен при установке P 000, параметр может быть изменен ТОЛЬКО прямым выбором) P 308 Сенсор помутнения 0: выкл / 1: активен (только возможен если P 521 не устан. равным 2) дисплей бойлера -0, 1°C P 309 P 604 P 615 Калибровка бойлера: значение 15 = стандарт / 16 = дисплей бойлера +0, 1°C / 14 = P 704 0: терминал X 3 -Wash (сигнал паралл. моющему насосу), X 3 -Fill (сигнал во время заполнения танка) / 1: X 3 - Fill (сигнал паралл. солен. клапану Y 1) 2: X 3 - Fill (сигнал для перестальтического дозатора Winterhalter, напр. ESP) 3: Winterhalter Fluidos DT Калибровка температуры танка: значение 15 = стандарт / 16 = дисплей танка +0, 1°C / 14 = дисплей танка -0, 1°C P 312 P 315 P 319 P 320 P 321 P 322 P 323 P 324 Нагрев танка до заданной температуры (по времени) 0: выкл / 1: вкл P 416 Время в сек. для активации сливной помпы в конце программы самоочистки. P 429 Время в сек. (стандарт 120 сек. ) для вентилятора (M 4) машин Энергии после финального ополаскивания. В это время Кнопка мойки мигает зеленым-синим. P 435 Время в сек. для вентилятора (M 4) машин Энергии после конца программы и закрытой двери. P 436 Время в сек. перерыва следующей активацией вентилятора (M 4). Нагрев бойлера активен при запылении 0: выкл / 1: вкл Темп-ра бойлера 1 -го импульса заполнения танка: заданная темп-ра танка + P 319 P 709 Время 1 -го импульса заполнения танка: 0 -15 сек. Тип машины 0: серийная версия / 1: выставочная версия Сигнал для дозатора моющего Тип дозатора ополаскив. 0: перестальтический / 2: Fluidos DB Темп-ра бойлера 2 -го импульса заполнения танка: заданная темп-ра танка + P 321 P 800 Размер машины (в мм) 0: S (Ш: 460) / 1: M (Ш: 600, В: 700) / Время 2 -го импульса заполнения танка: 0 -15 сек. 2: L (Ш: 600, В: 810) / 3: XL (Ш: 600, В: 810, Г: 640) Темп-ра бойлера 3 -го импульса заполнения танка: заданная темп-ра танка + P 323 P 801 Тип метода мойки 0: Стандарт / 1: Cool / 2: Energy / 3: Re. Temp Только если дверь не была открыта после цикла. P 500 P 503 P 505 Предвыбранная программа после заполнения танка 0: P 1 / 1: P 2 / 2: P 3 P 511 P 519 P 521 P 525 P 555 P 596 P 803 P 804 P 805 P 806 P 807 P 808 P 809 P 810 P 811 P 812 P 814 Программа 1 (P 1) 0: выкл / 1: активна, показана на экране P 817 Мин. темп-ра бойлера 3 -го импульса заполнения танка: заданная темп-ра танка + P 324 (Танк заполняется когда эта мин. темп-ра бойлера достигнута) „Программы декальцинации и базисной мойки“ 0: выкл / 1: символ декальцинации активен / 2: символ базисной очистки активе 3: оба символа активны Программа 2 (P 2) 0: выкл / 1: активна, показана на экране Программа 3 (P 3) 0: выкл / 1: активна, показана на экране Интенсивная программа 0: выкл / 1: вкл (активируется двойным нажатием на Кн. Пуск) „ECO“ (режим экономии энергии) 0: выкл / 1: показан на экране „Тихий режим“ 0: выкл / 1: показан на экране „Cool“ 0: выкл / 1: показан на экране „Re. Temp“ 0: выкл / 1: показан на экране „Быстрая программа” 0: выкл / 1: показан на экране „Спец. программа“ 0: выкл / 1: показан на экране Кол-во воды для обратного счетчика (Прим. : значение 20 = 20 m³ = 20 000 литров) Водообработка 0: ничего / 1: обратный счетчик / 2: встроенный смягчитель Жесткость воды в °g. TH (German Total Hardness) коэф. пересчета: 1°e = 0, 798°d. H / 1°f = 0, 56°d. H / 1 mmol/l = 5, 6°d. H “Прокачка дозатора“ 0: символ для ополаскив. и моющего ср-в активен / 1: символ для ополаск. ср-ва активен / 2: символ для моющего ср-ва активен / 3: выкл P 822 Обратный счетчик для следующего сервиса, установка до: 8191 часов P 823 После скольких оставшихся часов символ „SERVICE“ появиться на экране? Определение уровня бойлера 0: выключатель потока / 1: сенсор уровня P 824 Звуковой сигнал 0: выкл / 2: вкл (сигнал при нажатии на экран) Функция выключателя потока 0: низкий активен / 1: высокий активен P 825 Dimmable background illumination (range 0 – 150%) Блокировка 0: выкл / 1: бойлер блокирован / 2: насос или бойлер блокированы P 827 Экранная заставка 0: выкл / 1: вкл Меню-управляемая установка системы 0: выкл / 1: вкл (переустановить после исп. ) P 828 Время в сек. До появления экранной заставки (0 – 4095 сек. ) Напоминание о декальцинации 0: нет / 1: нет напоминания во время установки + P 829 Темный экран 0: выкл / 1: вкл инструкции / 2: Напоминание без инструкций P 831 Время пока дисплей не переключиться снова с стандартный экран (0 – 4095 сек. ) P 597 Напоминание о декальцинации после 1 – 8191 часов работы. P 836 Приветствие на национальном языке 0: выкл / 1: вкл Активатор (выход) Сенсор (вход) Дисплей / замечания Дисплей 1: фаза на выходе FI / 0: нет фазы °C (температура танка) A 01 Преобразователь частоты E 01 Сенсор температуры танка (B 1) E 02 = °C (Температура бойлера) °C (температура бойлера) A 02 Нагреватель бойлера E 02 Сенсор температуры бойлера (B 2) 1: фаза / 0: нет фазы мм (уровень танка) A 03 Сигнал двери (фаза) для FI E 03 Сенсор уровня танка (B 3) 1: фаза / 0: нет фазы 50 – 60 =полный бойлер / < 30 =пустой A 04 Сигнал для “Мойки“ на X 3 E 04 Сенсор уровня бойлера (B 4) A 06 Многофункцион. реле (MFR) 1: фаза / 0: нет фазы E 05 Счетчик воды (B 5) < 130 = вода танка мутная A 07 E 06 Сенсор помутнения (B 6) Нагреватель танка E 01 = °C (Температура танка) 1 или 0 во время вращения A 08 E 07 Повороты нижн. моющего поля (B 7) 1 или 0 во время вращения A 09 Насос финал. ополаскив. (M 2) E 03 = мм (уровень танка) E 08 Повороты верх. моющего поля (B 8) 1: фаза / 0: нет фазы A 10 Дозатор ополаскиват. (Y 3) E 09 Индикатор уровня контейнера ополаск. 1: пустой / 0: полный(время задерерж: 2 мин) 1: фаза / 0: нет фазы 1: пустой / 0: полный(время задерерж: 2 мин) A 11 Дозатор моющего (Y 2) E 10 Индикатор уровня контейнера соли E 03 = мм (уровень танка) A 12 Сливной насос (M 3) E 11 Индикатор уровня контейнера моющего 1: пустой / 0: полный(время задерерж: 2 мин) E 04 (50 – 60 = бойлер полный / < 30 = бойлер пустой) 1 N~ или 3 N~ A 13 Соленоидный клапан (Y 1) E 13 Определение 3 N~ или 1 N~ A 15 Солен. клапан (Y 5) смягчитель Регенерационный клапан 1: фаза на входе, EZEO активен / 0: E 14 EZEO (устр-во оптимизации энергии) нет фазы, EZEO выкл A 16 Солен. клапан (Y 4) смягчитель Переключающий клапан Стандартная работа: старт после финал. ополаск. (120 с) E 16 Дверь (S 1) 1: дверь закрыта / 0: дверь открыта A 17 Energy - вентилятор Клиент 1575 Преобразователь частоты: E 03 = мм (уровень танка) / E 07 = повороты нижн. FI Коды старт моющего насоса моющего поля / E 08 = повороты нижн. моющего поля Сервисный инженер 1925 Технические данные UC-S UC-M UC-L UC-XL Сенсор протечки 0: выкл / 1: вкл Температура входной воды Динамический напор воды Ограничитель воды соленоидного клапана (Energy) max. 60°C 0, 8 – 6, 0 bar 4, 0 л/мин (3, 0 л/мин) Max. высота дренажа Контейнер моющего / ополаскив. UC-S Контейнер моющего / ополаскив. UC-M-L-XL 600 мм Winterhalter Gmb. H, Reminder UC, Russian 0, 8 л / 0, 3 л 1, 7 л / 0, 3 л Объем бойлера (net / gross) Вес в кг (net / gross) Размеры Ширина / Глубина / Высота Объем танка Part Nr. XX XX (08/2009) 3 л/5 л 59 / 68 460/590/ 700 мм 9, 5 л 65 / 74 600/ 700 мм 3, 6 л / 9 л 69 / 79 600/640/ 810 мм 15, 3 л Technical Training Team
