William Stallings Data and Computer Communications BAB 1 Pendahuluan 1 William Stallings Data and Computer Communications BAB 1 Pendahuluan 1

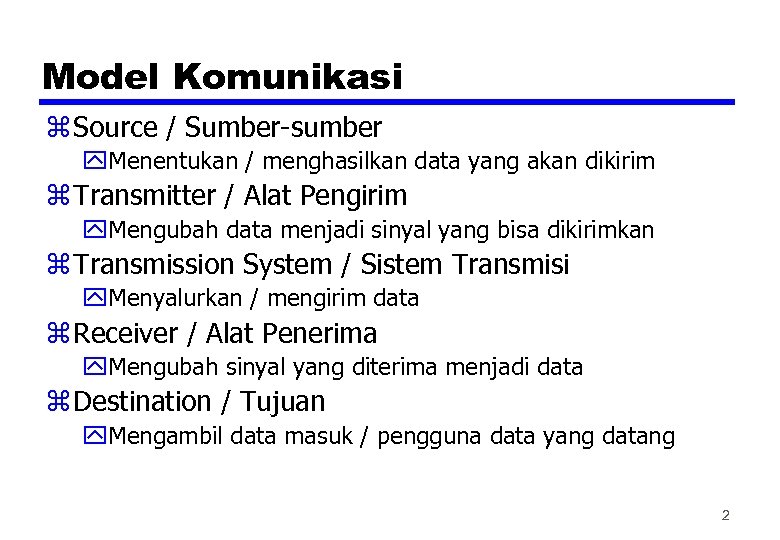

Model Komunikasi z Source / Sumber-sumber y. Menentukan / menghasilkan data yang akan dikirim Model Komunikasi z Source / Sumber-sumber y. Menentukan / menghasilkan data yang akan dikirim z Transmitter / Alat Pengirim y. Mengubah data menjadi sinyal yang bisa dikirimkan z Transmission System / Sistem Transmisi y. Menyalurkan / mengirim data z Receiver / Alat Penerima y. Mengubah sinyal yang diterima menjadi data z Destination / Tujuan y. Mengambil data masuk / pengguna data yang datang 2

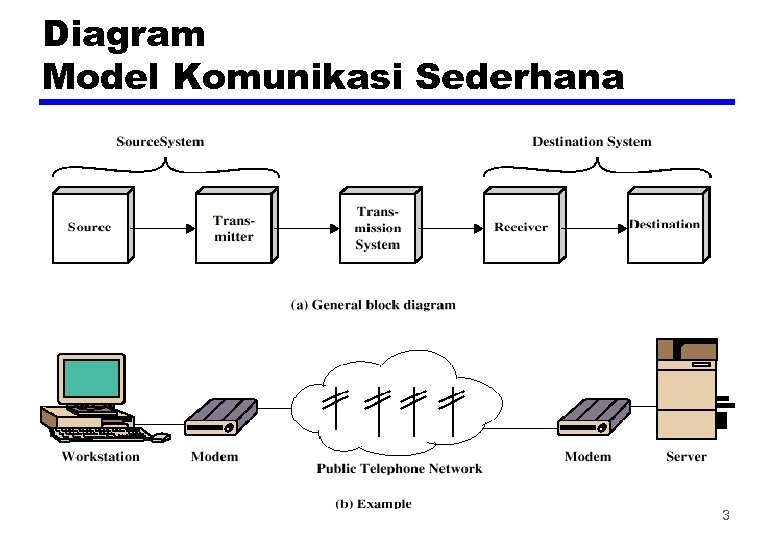

Diagram Model Komunikasi Sederhana 3 Diagram Model Komunikasi Sederhana 3

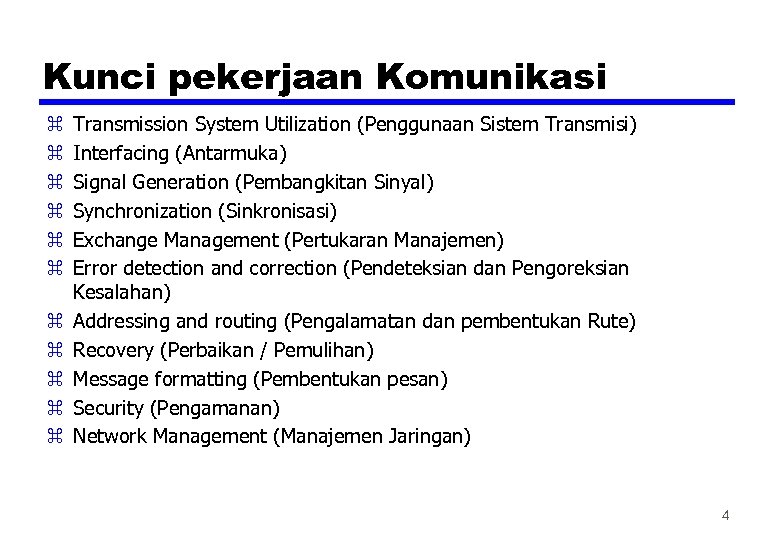

Kunci pekerjaan Komunikasi z z z Transmission System Utilization (Penggunaan Sistem Transmisi) Interfacing (Antarmuka) Kunci pekerjaan Komunikasi z z z Transmission System Utilization (Penggunaan Sistem Transmisi) Interfacing (Antarmuka) Signal Generation (Pembangkitan Sinyal) Synchronization (Sinkronisasi) Exchange Management (Pertukaran Manajemen) Error detection and correction (Pendeteksian dan Pengoreksian Kesalahan) Addressing and routing (Pengalamatan dan pembentukan Rute) Recovery (Perbaikan / Pemulihan) Message formatting (Pembentukan pesan) Security (Pengamanan) Network Management (Manajemen Jaringan) 4

Model Komunikasi Data Sederhana 5 Model Komunikasi Data Sederhana 5

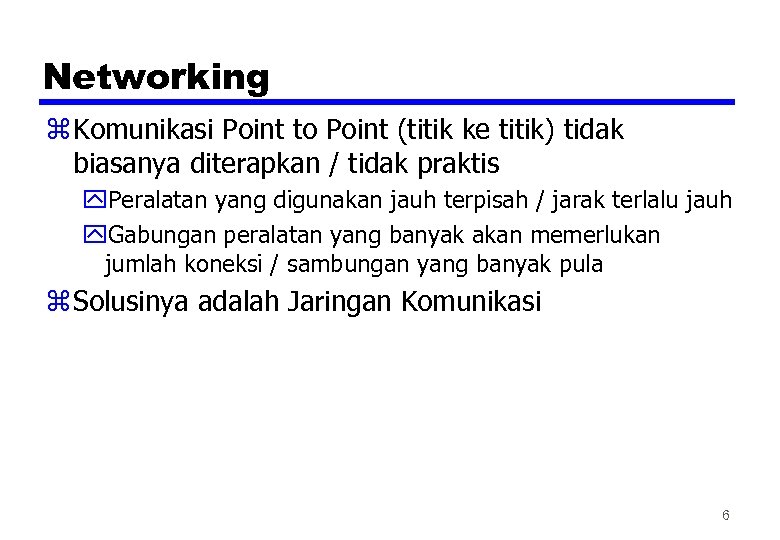

Networking z Komunikasi Point to Point (titik ke titik) tidak biasanya diterapkan / tidak Networking z Komunikasi Point to Point (titik ke titik) tidak biasanya diterapkan / tidak praktis y. Peralatan yang digunakan jauh terpisah / jarak terlalu jauh y. Gabungan peralatan yang banyak akan memerlukan jumlah koneksi / sambungan yang banyak pula z Solusinya adalah Jaringan Komunikasi 6

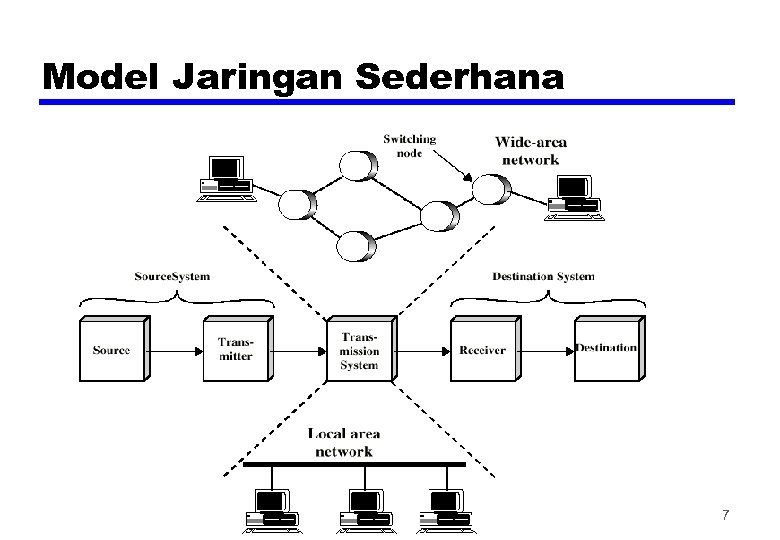

Model Jaringan Sederhana 7 Model Jaringan Sederhana 7

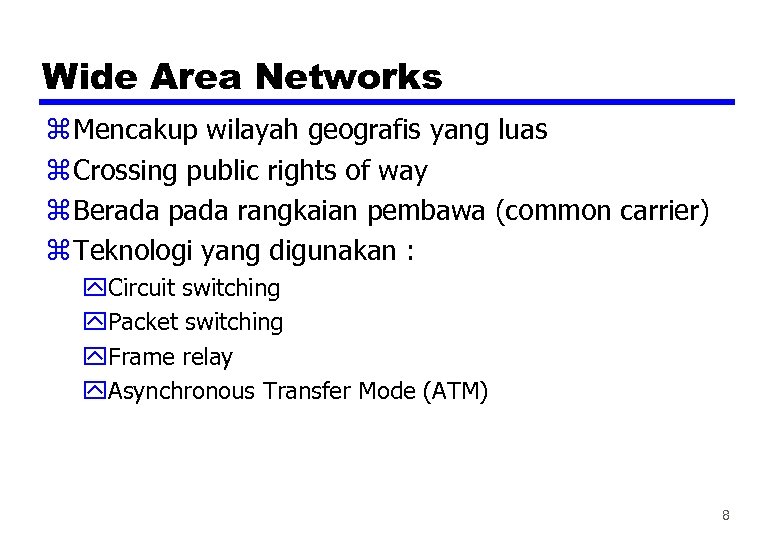

Wide Area Networks z Mencakup wilayah geografis yang luas z Crossing public rights of Wide Area Networks z Mencakup wilayah geografis yang luas z Crossing public rights of way z Berada pada rangkaian pembawa (common carrier) z Teknologi yang digunakan : y. Circuit switching y. Packet switching y. Frame relay y. Asynchronous Transfer Mode (ATM) 8

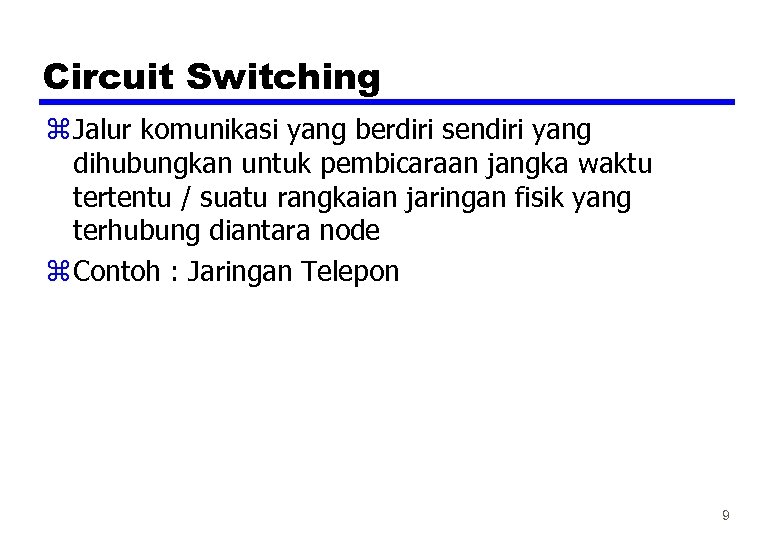

Circuit Switching z Jalur komunikasi yang berdiri sendiri yang dihubungkan untuk pembicaraan jangka waktu Circuit Switching z Jalur komunikasi yang berdiri sendiri yang dihubungkan untuk pembicaraan jangka waktu tertentu / suatu rangkaian jaringan fisik yang terhubung diantara node z Contoh : Jaringan Telepon 9

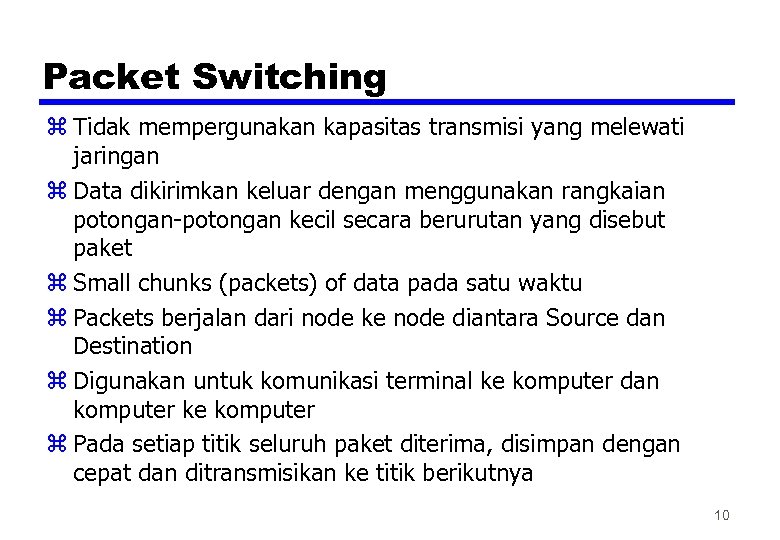

Packet Switching z Tidak mempergunakan kapasitas transmisi yang melewati jaringan z Data dikirimkan keluar Packet Switching z Tidak mempergunakan kapasitas transmisi yang melewati jaringan z Data dikirimkan keluar dengan menggunakan rangkaian potongan-potongan kecil secara berurutan yang disebut paket z Small chunks (packets) of data pada satu waktu z Packets berjalan dari node ke node diantara Source dan Destination z Digunakan untuk komunikasi terminal ke komputer dan komputer ke komputer z Pada setiap titik seluruh paket diterima, disimpan dengan cepat dan ditransmisikan ke titik berikutnya 10

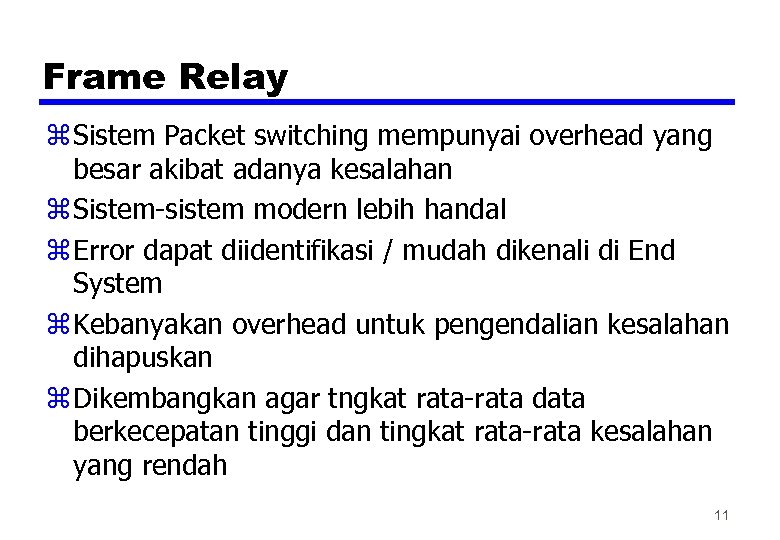

Frame Relay z Sistem Packet switching mempunyai overhead yang besar akibat adanya kesalahan z Frame Relay z Sistem Packet switching mempunyai overhead yang besar akibat adanya kesalahan z Sistem-sistem modern lebih handal z Error dapat diidentifikasi / mudah dikenali di End System z Kebanyakan overhead untuk pengendalian kesalahan dihapuskan z Dikembangkan agar tngkat rata-rata data berkecepatan tinggi dan tingkat rata-rata kesalahan yang rendah 11

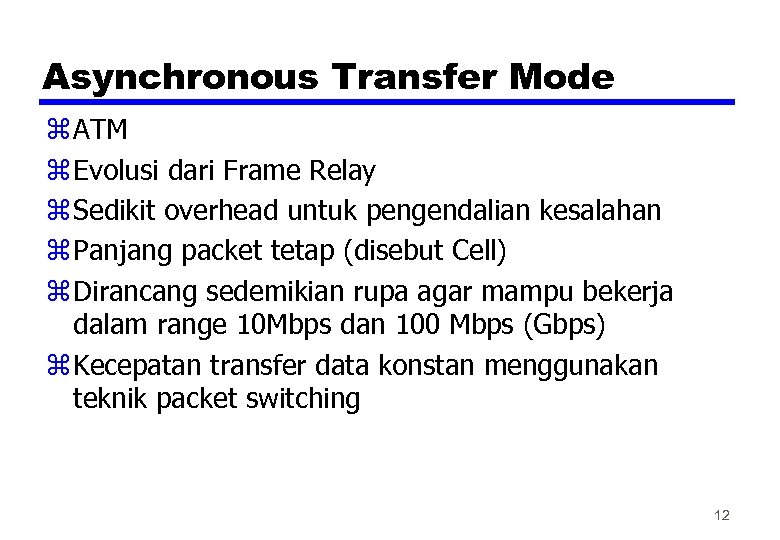

Asynchronous Transfer Mode z ATM z Evolusi dari Frame Relay z Sedikit overhead untuk Asynchronous Transfer Mode z ATM z Evolusi dari Frame Relay z Sedikit overhead untuk pengendalian kesalahan z Panjang packet tetap (disebut Cell) z Dirancang sedemikian rupa agar mampu bekerja dalam range 10 Mbps dan 100 Mbps (Gbps) z Kecepatan transfer data konstan menggunakan teknik packet switching 12

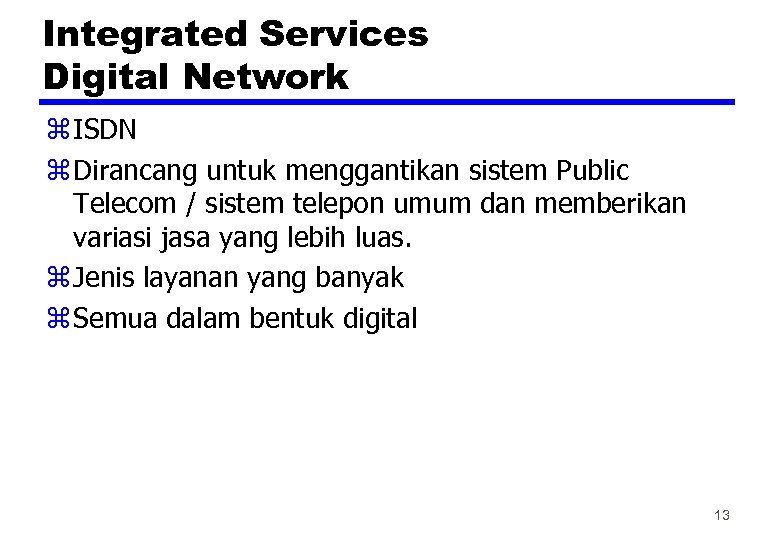

Integrated Services Digital Network z ISDN z Dirancang untuk menggantikan sistem Public Telecom / Integrated Services Digital Network z ISDN z Dirancang untuk menggantikan sistem Public Telecom / sistem telepon umum dan memberikan variasi jasa yang lebih luas. z Jenis layanan yang banyak z Semua dalam bentuk digital 13

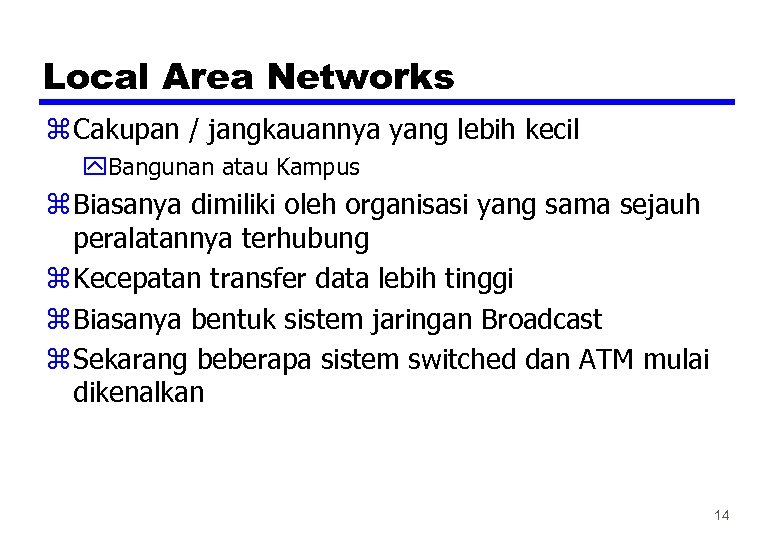

Local Area Networks z Cakupan / jangkauannya yang lebih kecil y. Bangunan atau Kampus Local Area Networks z Cakupan / jangkauannya yang lebih kecil y. Bangunan atau Kampus z Biasanya dimiliki oleh organisasi yang sama sejauh peralatannya terhubung z Kecepatan transfer data lebih tinggi z Biasanya bentuk sistem jaringan Broadcast z Sekarang beberapa sistem switched dan ATM mulai dikenalkan 14

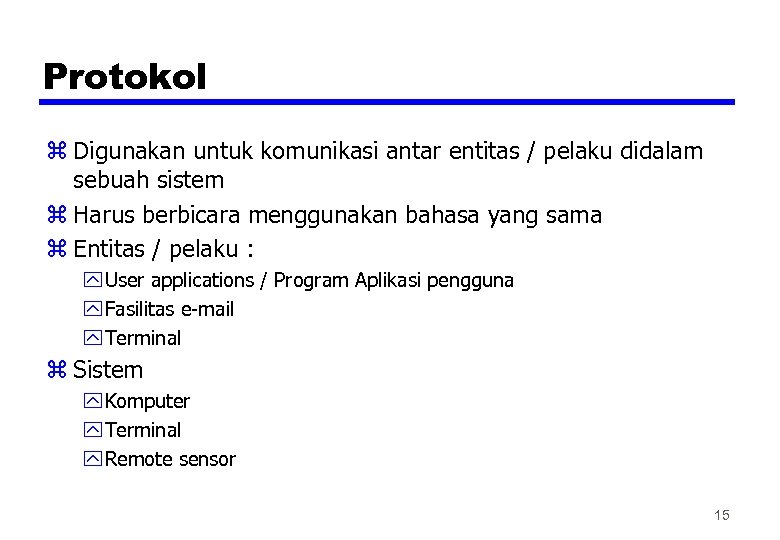

Protokol z Digunakan untuk komunikasi antar entitas / pelaku didalam sebuah sistem z Harus Protokol z Digunakan untuk komunikasi antar entitas / pelaku didalam sebuah sistem z Harus berbicara menggunakan bahasa yang sama z Entitas / pelaku : y User applications / Program Aplikasi pengguna y Fasilitas e-mail y Terminal z Sistem y Komputer y Terminal y Remote sensor 15

Elemen Inti dari suatu Protokol z Sintaks y. Format Data y. Kuat Sinyal z Elemen Inti dari suatu Protokol z Sintaks y. Format Data y. Kuat Sinyal z Semantiks y. Control information y. Error handling / penanganan kesalahan z Timing y. Speed matching y. Sequencing 16

Arsitektur Protokol z Proses komunikasi dibagi menjadi beberapa modul z Contoh, Transfer File harus Arsitektur Protokol z Proses komunikasi dibagi menjadi beberapa modul z Contoh, Transfer File harus menggunakan tiga modul y. Software Aplikasi Transfer File / Aplikasi Transfer File y. Modul layanan Komunikasi y. Modul Network Access 17

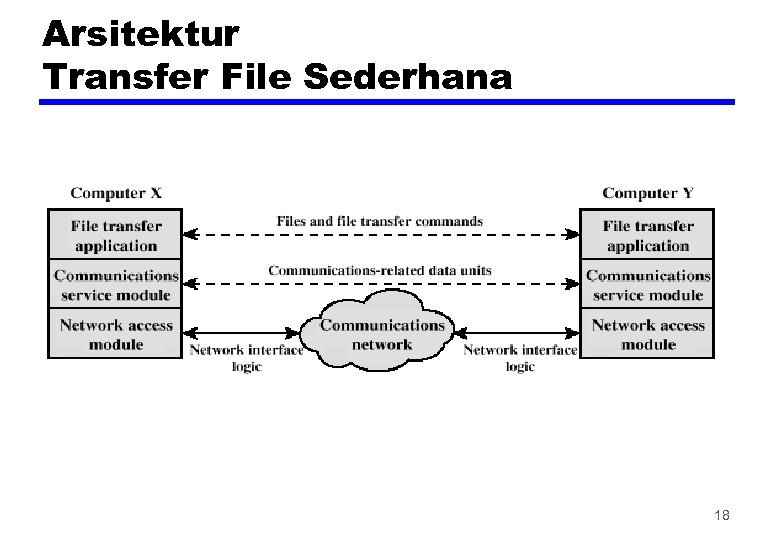

Arsitektur Transfer File Sederhana 18 Arsitektur Transfer File Sederhana 18

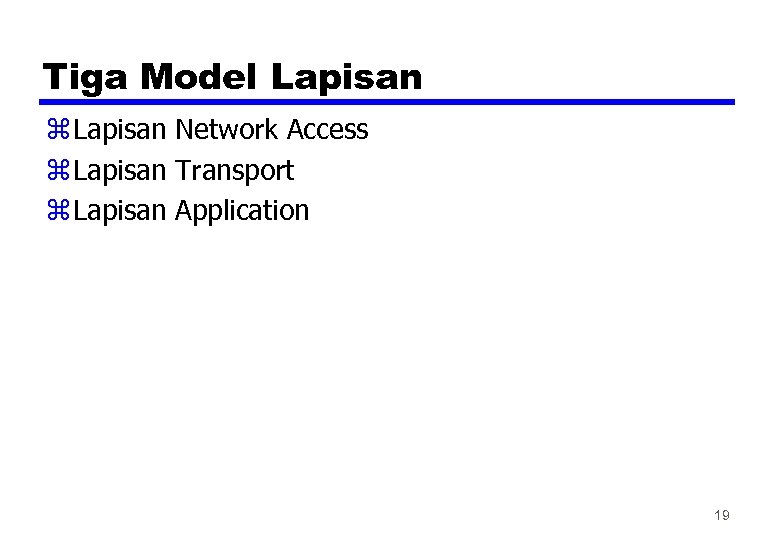

Tiga Model Lapisan z Lapisan Network Access z Lapisan Transport z Lapisan Application 19 Tiga Model Lapisan z Lapisan Network Access z Lapisan Transport z Lapisan Application 19

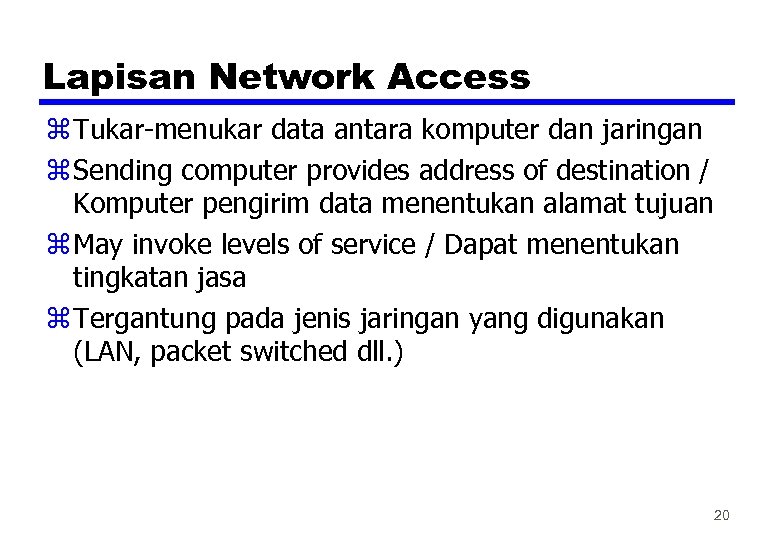

Lapisan Network Access z Tukar-menukar data antara komputer dan jaringan z Sending computer provides Lapisan Network Access z Tukar-menukar data antara komputer dan jaringan z Sending computer provides address of destination / Komputer pengirim data menentukan alamat tujuan z May invoke levels of service / Dapat menentukan tingkatan jasa z Tergantung pada jenis jaringan yang digunakan (LAN, packet switched dll. ) 20

Lapisan Transport z Pertukaran data yang handal z Jaringan yang digunakan independen / bebas Lapisan Transport z Pertukaran data yang handal z Jaringan yang digunakan independen / bebas z Aplikasinya independen / bebas 21

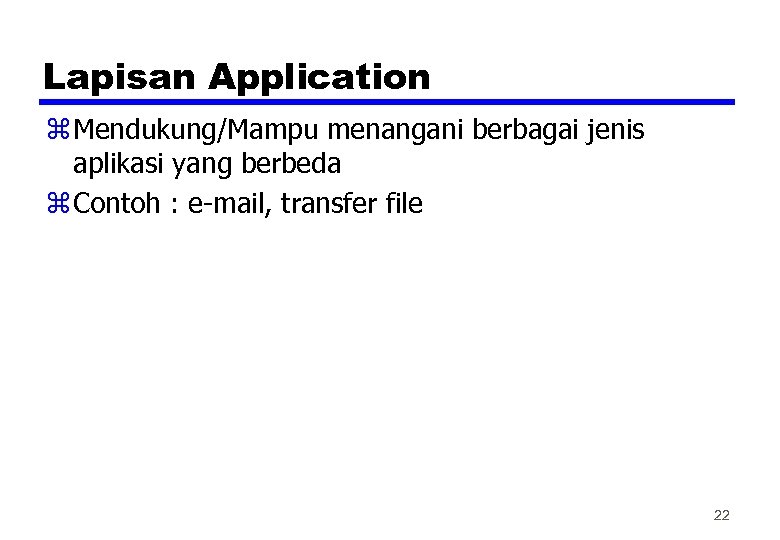

Lapisan Application z Mendukung/Mampu menangani berbagai jenis aplikasi yang berbeda z Contoh : e-mail, Lapisan Application z Mendukung/Mampu menangani berbagai jenis aplikasi yang berbeda z Contoh : e-mail, transfer file 22

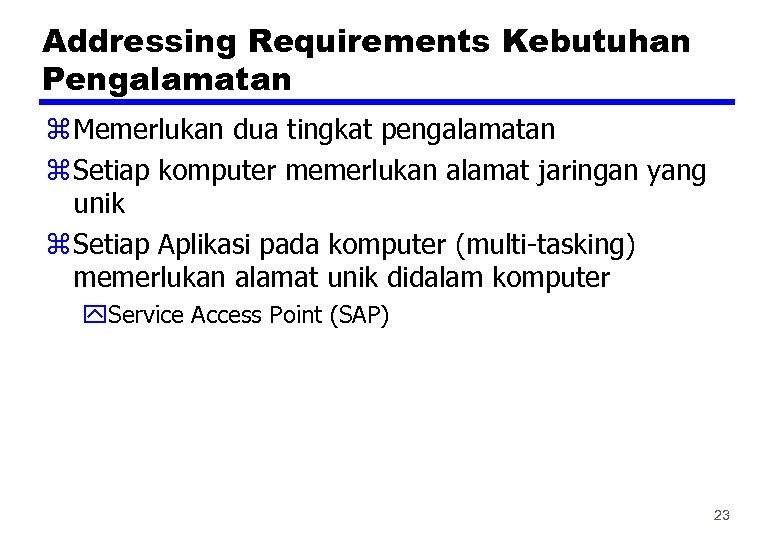

Addressing Requirements Kebutuhan Pengalamatan z Memerlukan dua tingkat pengalamatan z Setiap komputer memerlukan alamat Addressing Requirements Kebutuhan Pengalamatan z Memerlukan dua tingkat pengalamatan z Setiap komputer memerlukan alamat jaringan yang unik z Setiap Aplikasi pada komputer (multi-tasking) memerlukan alamat unik didalam komputer y. Service Access Point (SAP) 23

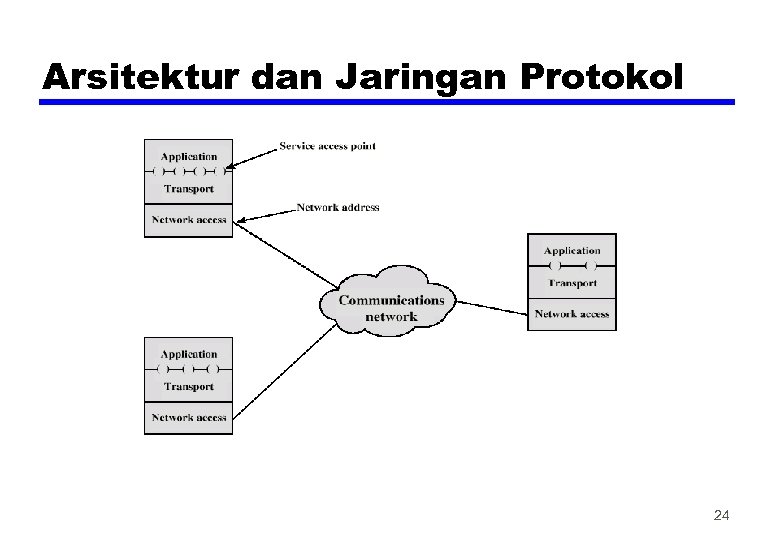

Arsitektur dan Jaringan Protokol 24 Arsitektur dan Jaringan Protokol 24

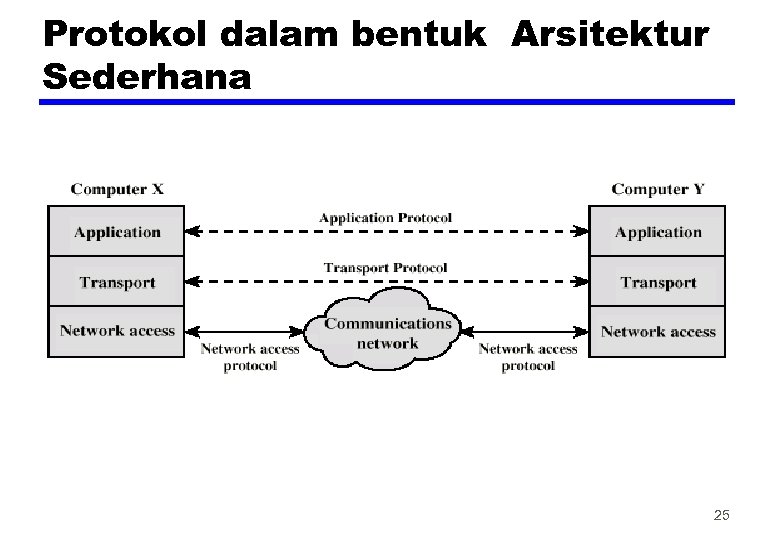

Protokol dalam bentuk Arsitektur Sederhana 25 Protokol dalam bentuk Arsitektur Sederhana 25

Protocol Data Units (PDU) z Pada setiap lapisan, protokol-protokol digunakan untuk komunikasi z Control Protocol Data Units (PDU) z Pada setiap lapisan, protokol-protokol digunakan untuk komunikasi z Control information ditambahkan ke data pada setiap lapisan z Lapisan Transport bisa membentuk data fragment dan dapat menjadi batasan bagi pengguna data z Setiap fragment mempunyai sebuah tambahan header transport y SAP Tujuan / Destination SAP y Nomor Urut / Sequence number y Kode pendeteksian kesalahan / Error detection code z Hal ini akan memberikan “transport protocol data unit” 26

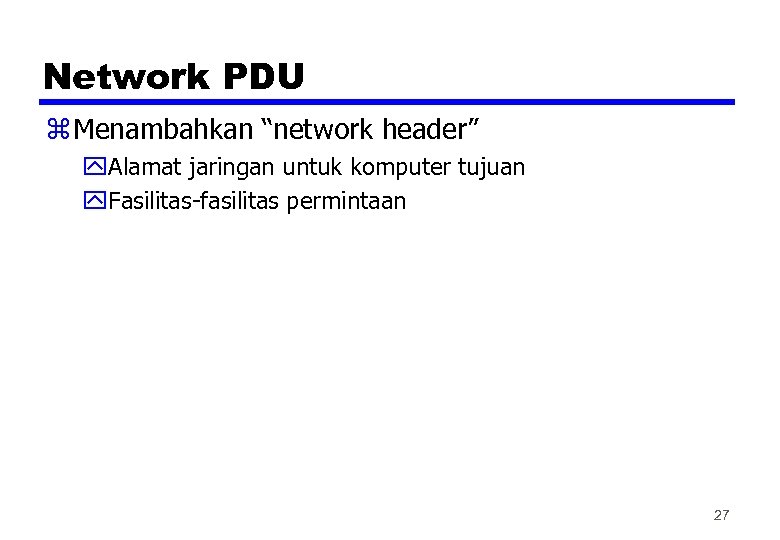

Network PDU z Menambahkan “network header” y. Alamat jaringan untuk komputer tujuan y. Fasilitas-fasilitas Network PDU z Menambahkan “network header” y. Alamat jaringan untuk komputer tujuan y. Fasilitas-fasilitas permintaan 27

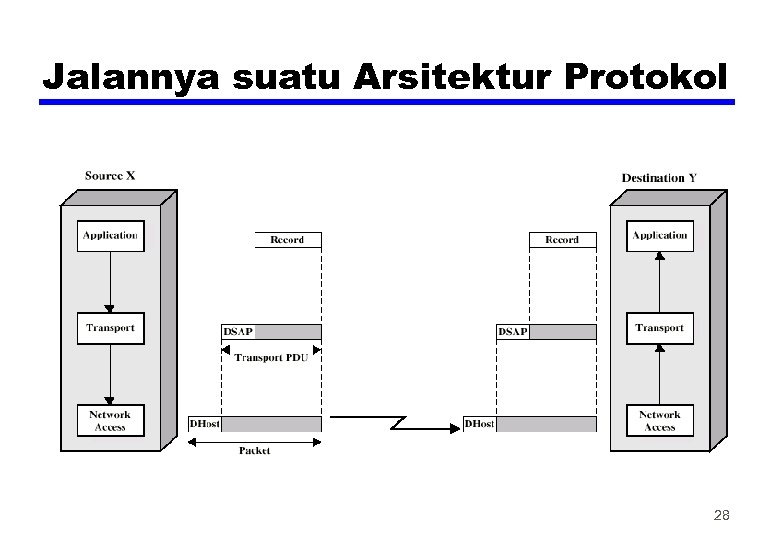

Jalannya suatu Arsitektur Protokol 28 Jalannya suatu Arsitektur Protokol 28

Arsitektur Protokol TCP/IP z Dikembangkan oleh US Defense Advanced Research Project Agency (DARPA) untuk Arsitektur Protokol TCP/IP z Dikembangkan oleh US Defense Advanced Research Project Agency (DARPA) untuk jaringan packet switched-nya (ARPANET) z Digunakan secara global oleh Internet z Tidak ada model official tetapi sebuah pekerjaan (a working one). y. Lapisan y. Host ke y. Lapisan Application host atau lapisan transport Internet Network access Physical 29

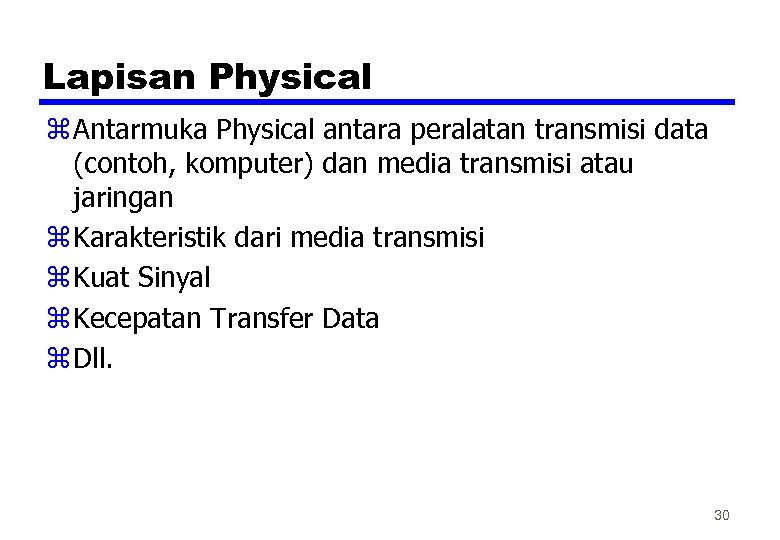

Lapisan Physical z Antarmuka Physical antara peralatan transmisi data (contoh, komputer) dan media transmisi Lapisan Physical z Antarmuka Physical antara peralatan transmisi data (contoh, komputer) dan media transmisi atau jaringan z Karakteristik dari media transmisi z Kuat Sinyal z Kecepatan Transfer Data z Dll. 30

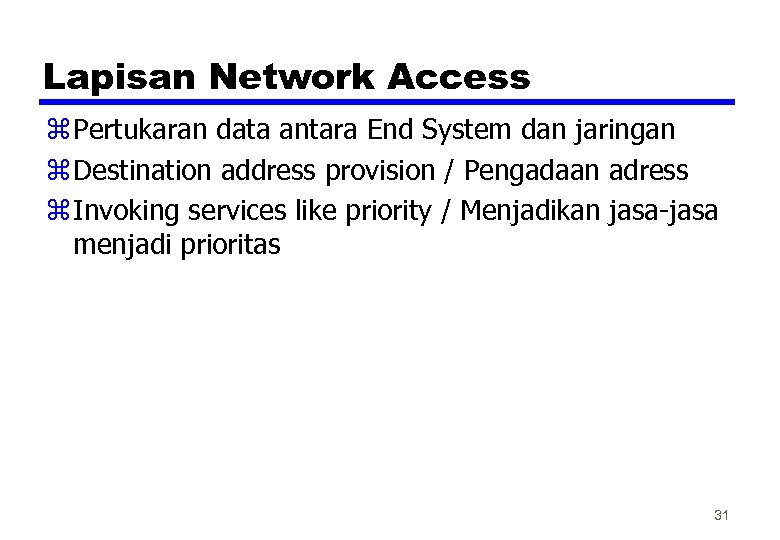

Lapisan Network Access z Pertukaran data antara End System dan jaringan z Destination address Lapisan Network Access z Pertukaran data antara End System dan jaringan z Destination address provision / Pengadaan adress z Invoking services like priority / Menjadikan jasa-jasa menjadi prioritas 31

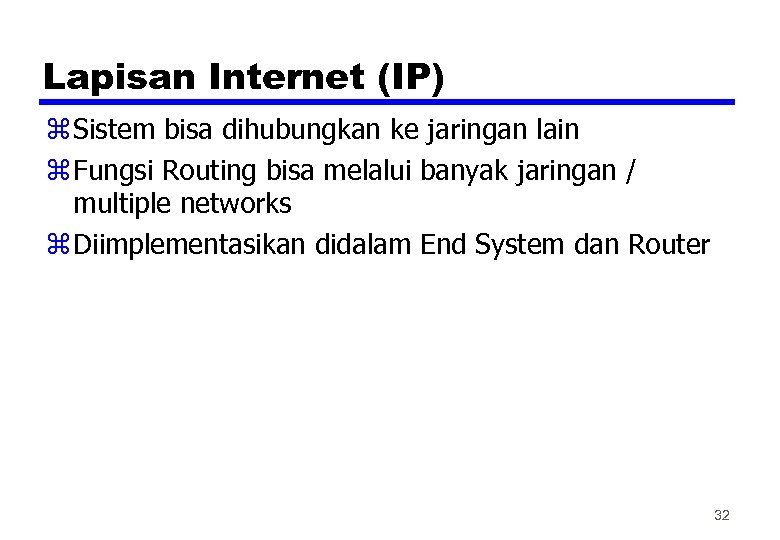

Lapisan Internet (IP) z Sistem bisa dihubungkan ke jaringan lain z Fungsi Routing bisa Lapisan Internet (IP) z Sistem bisa dihubungkan ke jaringan lain z Fungsi Routing bisa melalui banyak jaringan / multiple networks z Diimplementasikan didalam End System dan Router 32

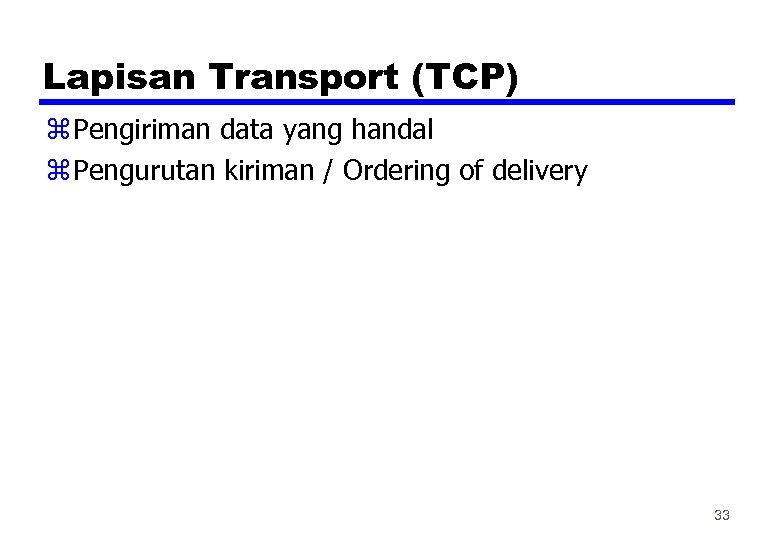

Lapisan Transport (TCP) z Pengiriman data yang handal z Pengurutan kiriman / Ordering of Lapisan Transport (TCP) z Pengiriman data yang handal z Pengurutan kiriman / Ordering of delivery 33

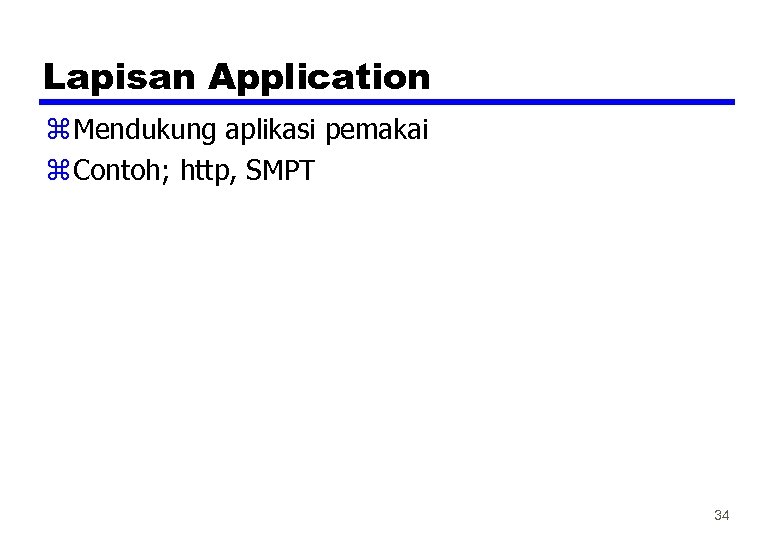

Lapisan Application z Mendukung aplikasi pemakai z Contoh; http, SMPT 34 Lapisan Application z Mendukung aplikasi pemakai z Contoh; http, SMPT 34

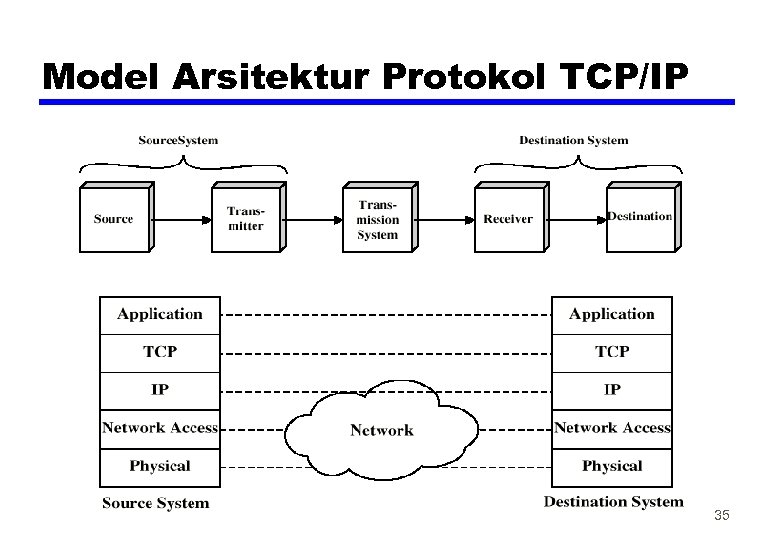

Model Arsitektur Protokol TCP/IP 35 Model Arsitektur Protokol TCP/IP 35

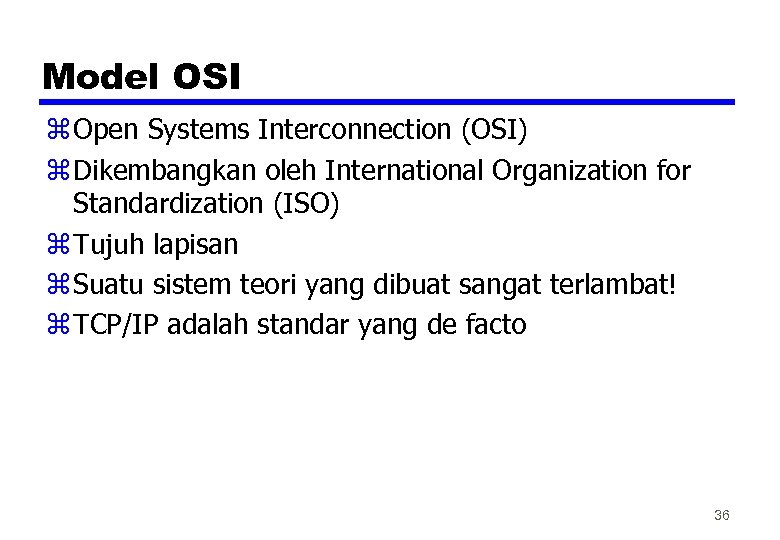

Model OSI z Open Systems Interconnection (OSI) z Dikembangkan oleh International Organization for Standardization Model OSI z Open Systems Interconnection (OSI) z Dikembangkan oleh International Organization for Standardization (ISO) z Tujuh lapisan z Suatu sistem teori yang dibuat sangat terlambat! z TCP/IP adalah standar yang de facto 36

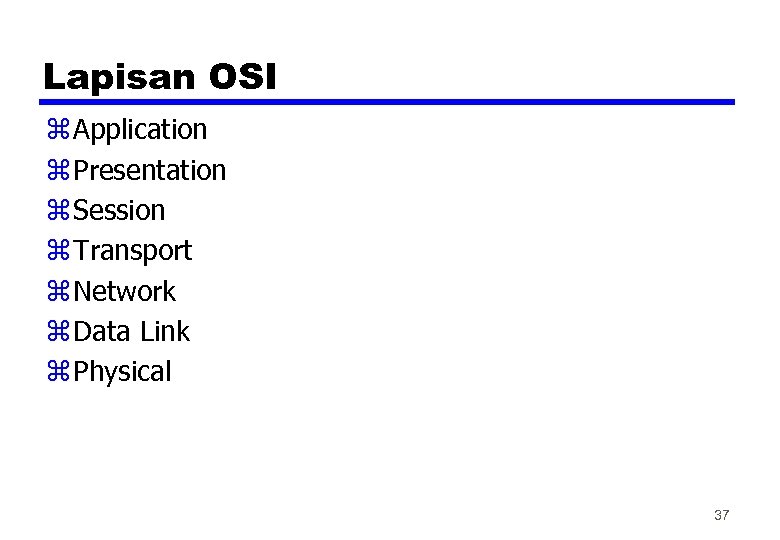

Lapisan OSI z Application z Presentation z Session z Transport z Network z Data Lapisan OSI z Application z Presentation z Session z Transport z Network z Data Link z Physical 37

OSI vs TCP/IP 38 OSI vs TCP/IP 38

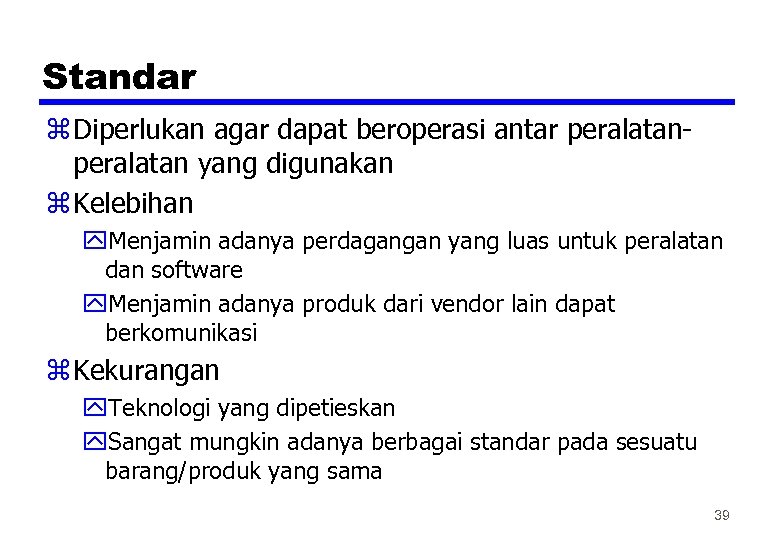

Standar z Diperlukan agar dapat beroperasi antar peralatan yang digunakan z Kelebihan y. Menjamin Standar z Diperlukan agar dapat beroperasi antar peralatan yang digunakan z Kelebihan y. Menjamin adanya perdagangan yang luas untuk peralatan dan software y. Menjamin adanya produk dari vendor lain dapat berkomunikasi z Kekurangan y. Teknologi yang dipetieskan y. Sangat mungkin adanya berbagai standar pada sesuatu barang/produk yang sama 39

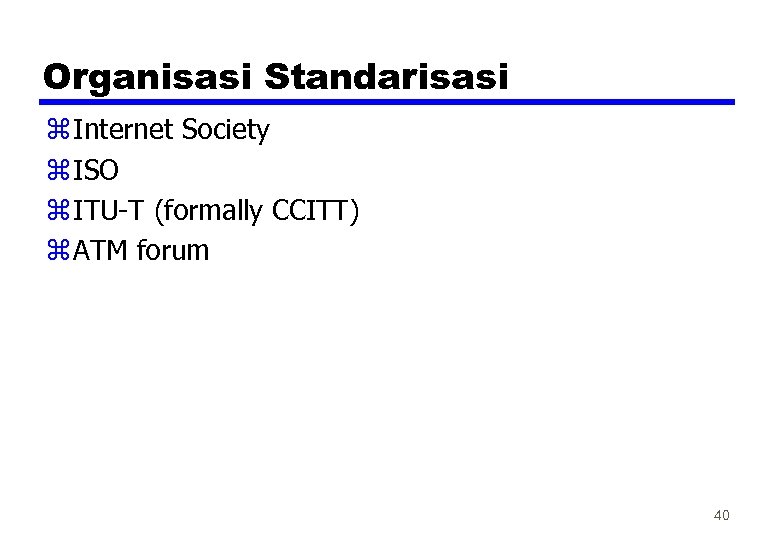

Organisasi Standarisasi z Internet Society z ISO z ITU-T (formally CCITT) z ATM forum Organisasi Standarisasi z Internet Society z ISO z ITU-T (formally CCITT) z ATM forum 40

Further Reading z Stallings, W. Data and Computer Communications (6 th edition), Prentice Hall Further Reading z Stallings, W. Data and Computer Communications (6 th edition), Prentice Hall 1999 chapter 1 z Web site for Stallings book ywww. shore. net/~ws/DCC 6 e. html z Web sites for IETF, IEEE, ITU-T, ISO z Internet Requests for Comment (RFCs) z Usenet News groups ycomp. dcom. * ycomp. protocols. tcp-ip 41
