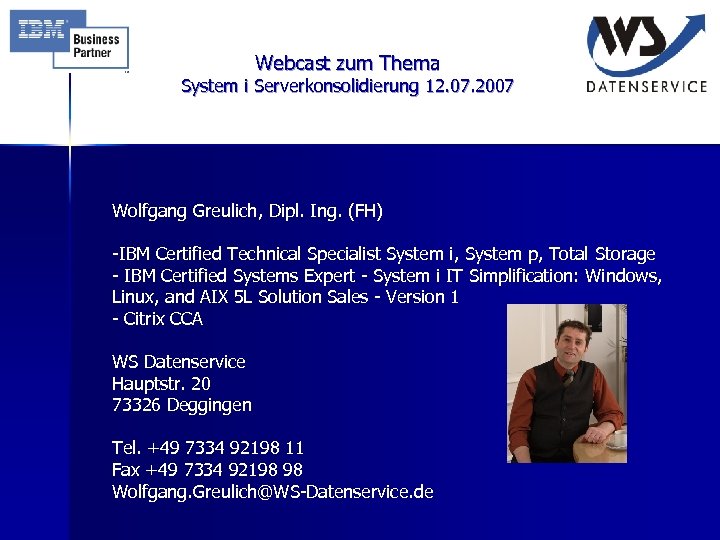

Webcast zum Thema System i Serverkonsolidierung 12. 07. 2007 Wolfgang Greulich, Dipl. Ing. (FH) -IBM Certified Technical Specialist System i, System p, Total Storage - IBM Certified Systems Expert - System i IT Simplification: Windows, Linux, and AIX 5 L Solution Sales - Version 1 - Citrix CCA WS Datenservice Hauptstr. 20 73326 Deggingen Tel. +49 7334 92198 11 Fax +49 7334 92198 98 Wolfgang. Greulich@WS-Datenservice. de

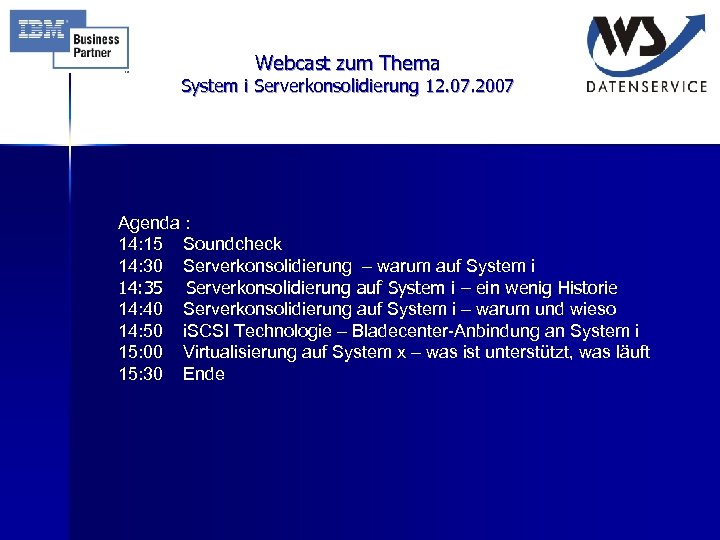

Webcast zum Thema System i Serverkonsolidierung 12. 07. 2007 Agenda : 14: 15 Soundcheck 14: 30 Serverkonsolidierung – warum auf System i 14: 35 Serverkonsolidierung auf System i – ein wenig Historie 14: 40 Serverkonsolidierung auf System i – warum und wieso 14: 50 i. SCSI Technologie – Bladecenter-Anbindung an System i 15: 00 Virtualisierung auf System x – was ist unterstützt, was läuft 15: 30 Ende

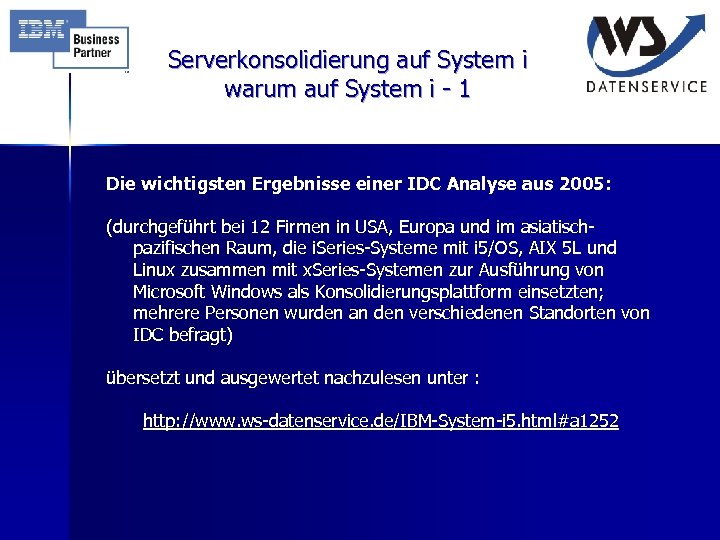

Serverkonsolidierung auf System i warum auf System i - 1 Die wichtigsten Ergebnisse einer IDC Analyse aus 2005: (durchgeführt bei 12 Firmen in USA, Europa und im asiatischpazifischen Raum, die i. Series-Systeme mit i 5/OS, AIX 5 L und Linux zusammen mit x. Series-Systemen zur Ausführung von Microsoft Windows als Konsolidierungsplattform einsetzten; mehrere Personen wurden an den verschiedenen Standorten von IDC befragt) übersetzt und ausgewertet nachzulesen unter : http: //www. ws-datenservice. de/IBM-System-i 5. html#a 1252

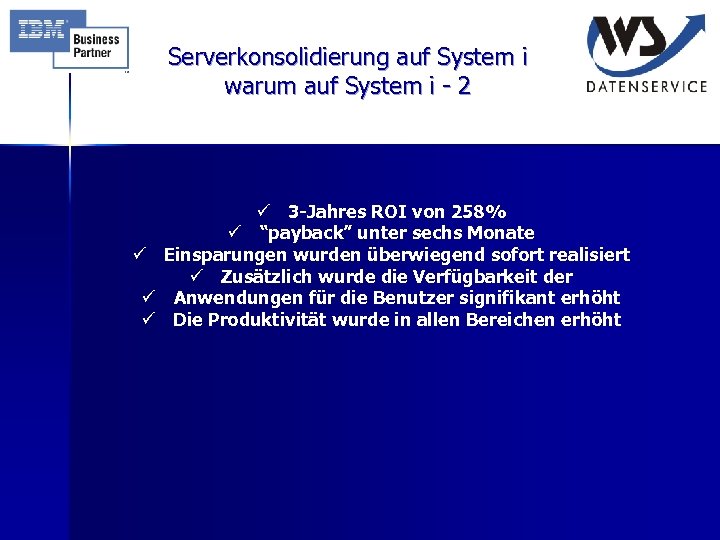

Serverkonsolidierung auf System i warum auf System i - 2 ü 3 -Jahres ROI von 258% ü “payback” unter sechs Monate ü Einsparungen wurden überwiegend sofort realisiert ü Zusätzlich wurde die Verfügbarkeit der ü Anwendungen für die Benutzer signifikant erhöht ü Die Produktivität wurde in allen Bereichen erhöht

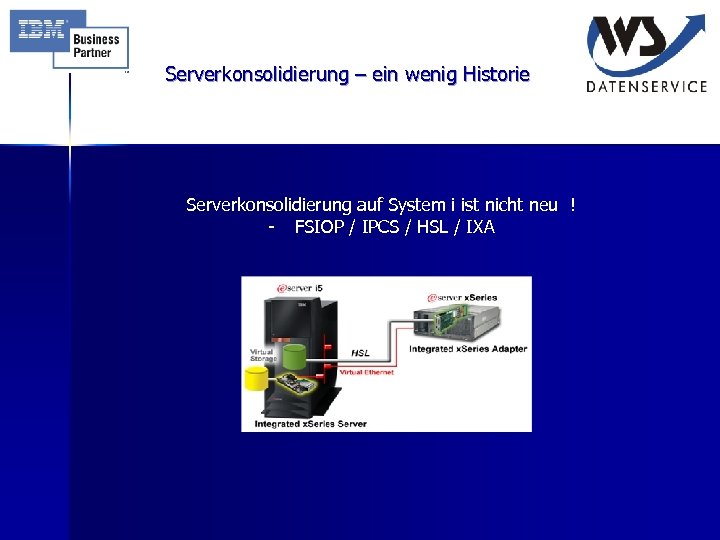

Serverkonsolidierung – ein wenig Historie Serverkonsolidierung auf System i ist nicht neu ! - FSIOP / IPCS / HSL / IXA

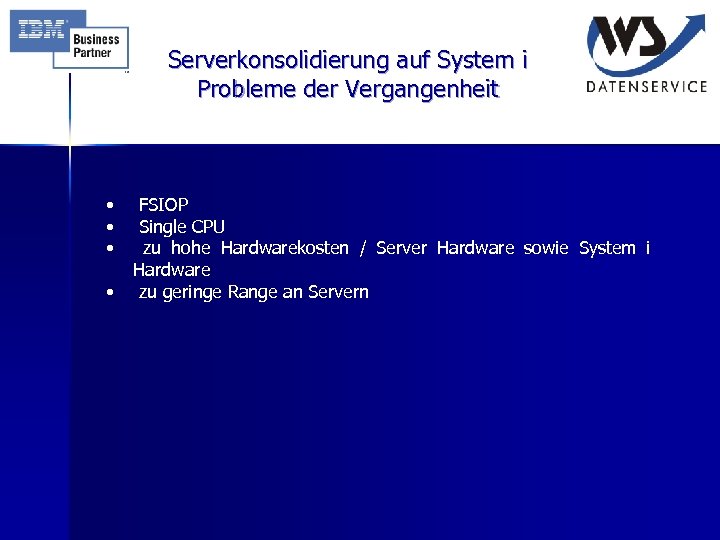

Serverkonsolidierung auf System i Probleme der Vergangenheit • • FSIOP Single CPU zu hohe Hardwarekosten / Server Hardware sowie System i Hardware zu geringe Range an Servern

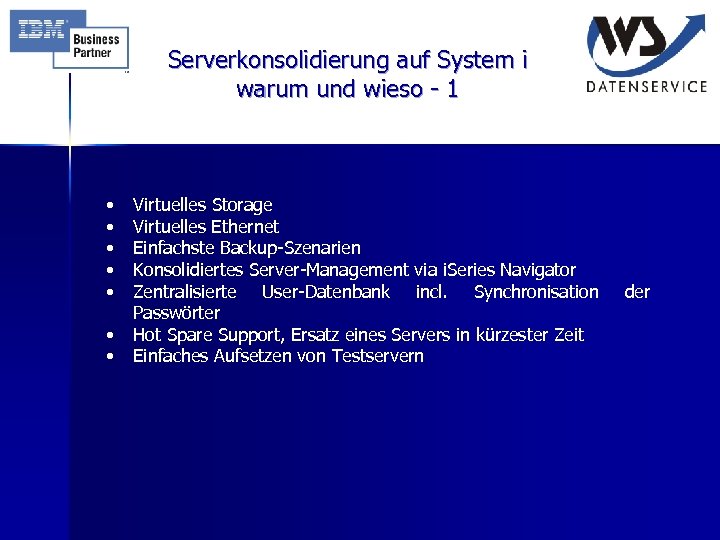

Serverkonsolidierung auf System i warum und wieso - 1 • • Virtuelles Storage Virtuelles Ethernet Einfachste Backup-Szenarien Konsolidiertes Server-Management via i. Series Navigator Zentralisierte User-Datenbank incl. Synchronisation Passwörter Hot Spare Support, Ersatz eines Servers in kürzester Zeit Einfaches Aufsetzen von Testservern der

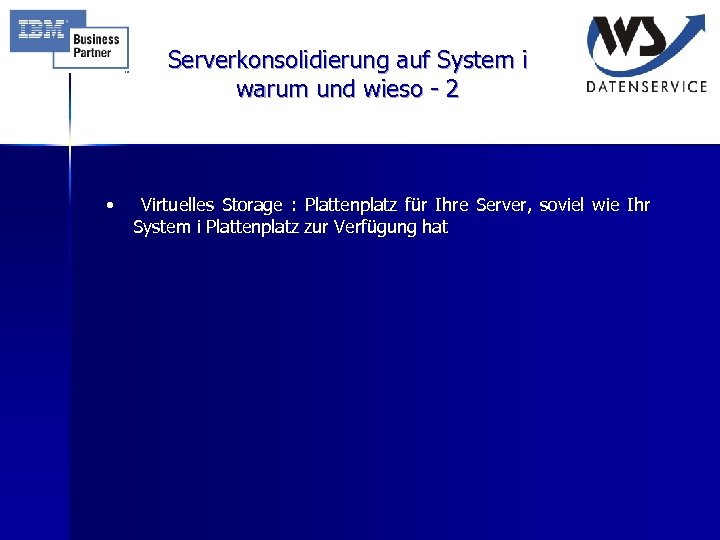

Serverkonsolidierung auf System i warum und wieso - 2 • Virtuelles Storage : Plattenplatz für Ihre Server, soviel wie Ihr System i Plattenplatz zur Verfügung hat

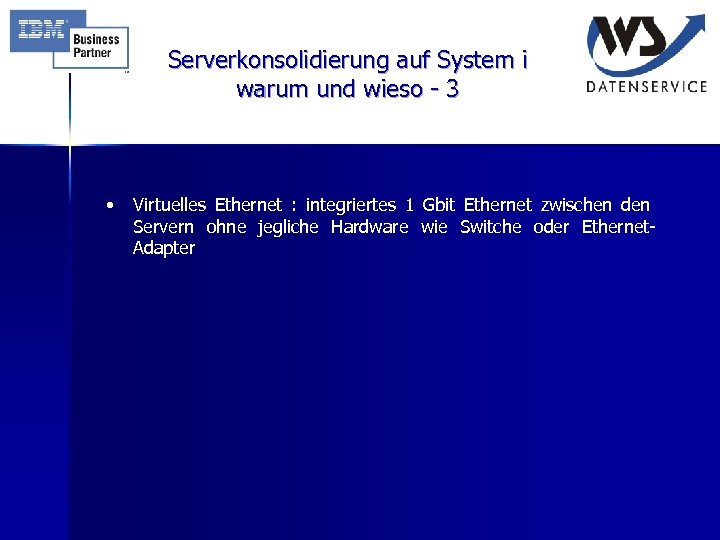

Serverkonsolidierung auf System i warum und wieso - 3 • Virtuelles Ethernet : integriertes 1 Gbit Ethernet zwischen den Servern ohne jegliche Hardware wie Switche oder Ethernet. Adapter

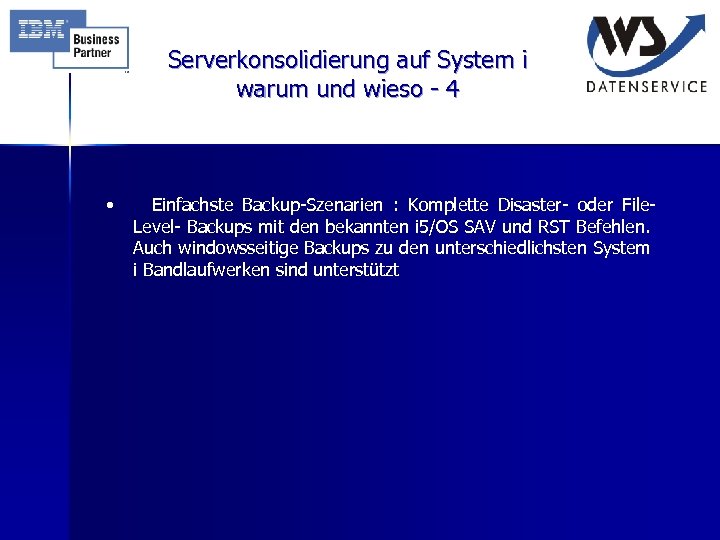

Serverkonsolidierung auf System i warum und wieso - 4 • Einfachste Backup-Szenarien : Komplette Disaster- oder File. Level- Backups mit den bekannten i 5/OS SAV und RST Befehlen. Auch windowsseitige Backups zu den unterschiedlichsten System i Bandlaufwerken sind unterstützt

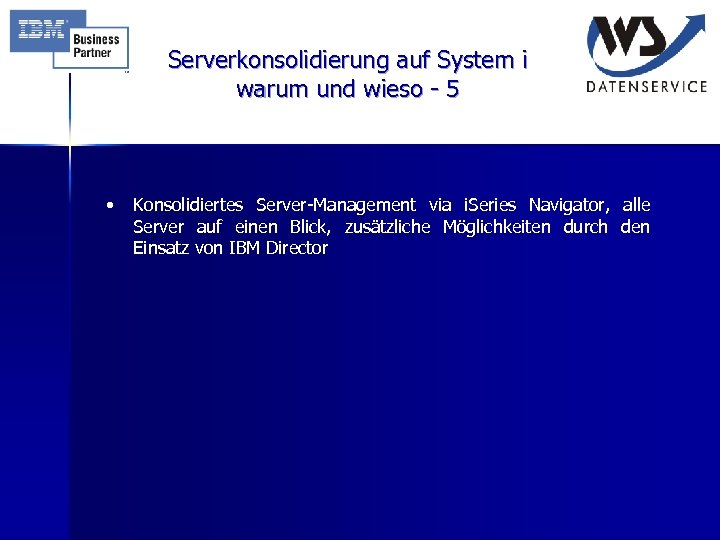

Serverkonsolidierung auf System i warum und wieso - 5 • Konsolidiertes Server-Management via i. Series Navigator, alle Server auf einen Blick, zusätzliche Möglichkeiten durch den Einsatz von IBM Director

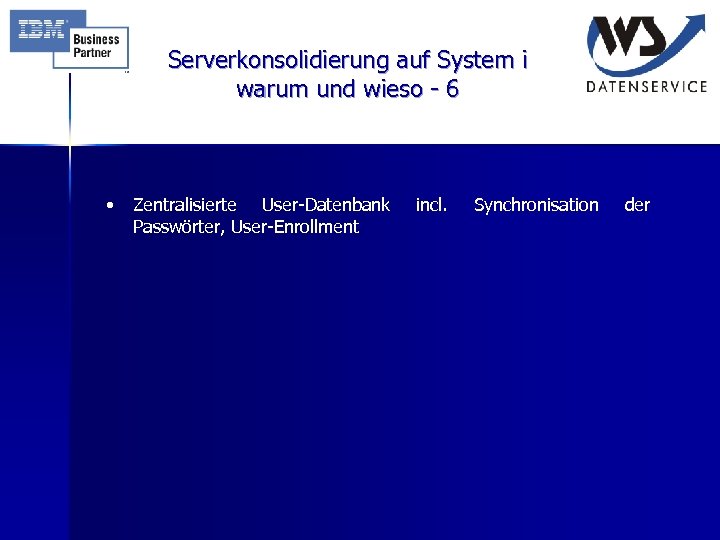

Serverkonsolidierung auf System i warum und wieso - 6 • Zentralisierte User-Datenbank Passwörter, User-Enrollment incl. Synchronisation der

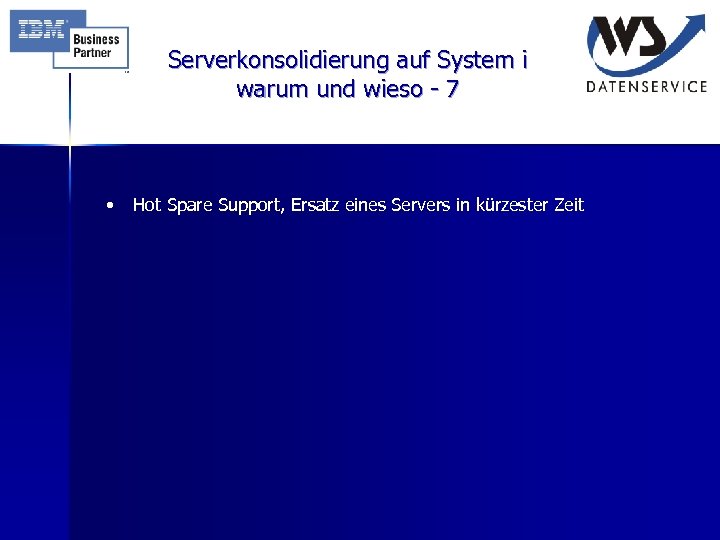

Serverkonsolidierung auf System i warum und wieso - 7 • Hot Spare Support, Ersatz eines Servers in kürzester Zeit

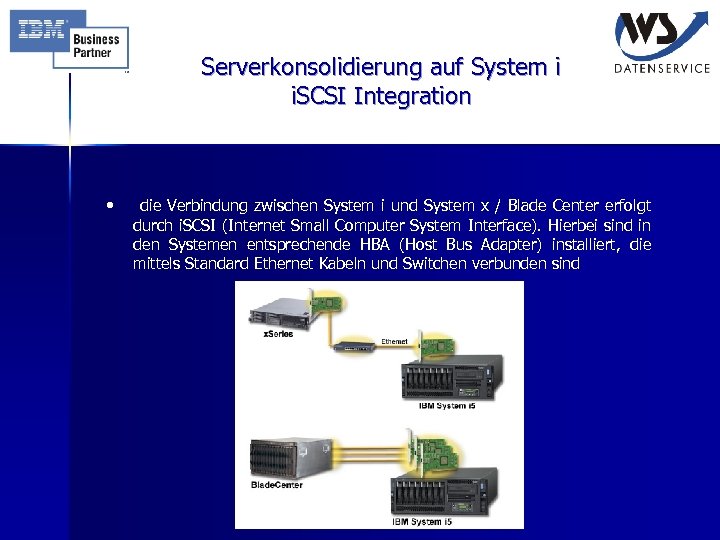

Serverkonsolidierung auf System i i. SCSI Integration • die Verbindung zwischen System i und System x / Blade Center erfolgt durch i. SCSI (Internet Small Computer System Interface). Hierbei sind in den Systemen entsprechende HBA (Host Bus Adapter) installiert, die mittels Standard Ethernet Kabeln und Switchen verbunden sind

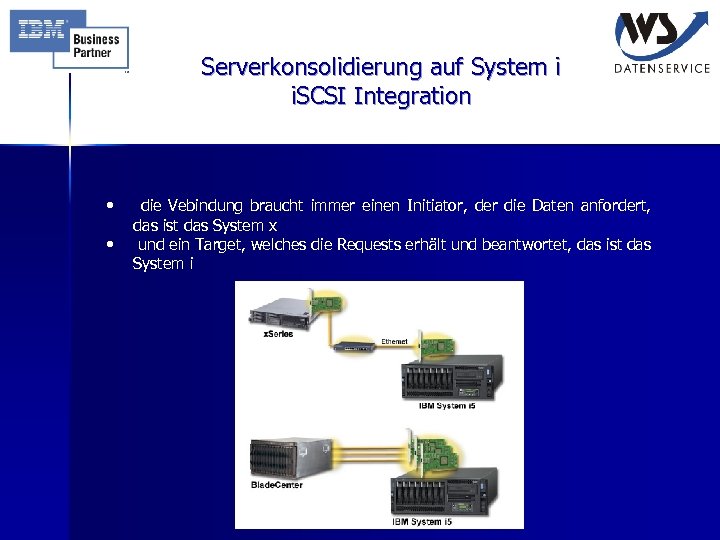

Serverkonsolidierung auf System i i. SCSI Integration • • die Vebindung braucht immer einen Initiator, der die Daten anfordert, das ist das System x und ein Target, welches die Requests erhält und beantwortet, das ist das System i

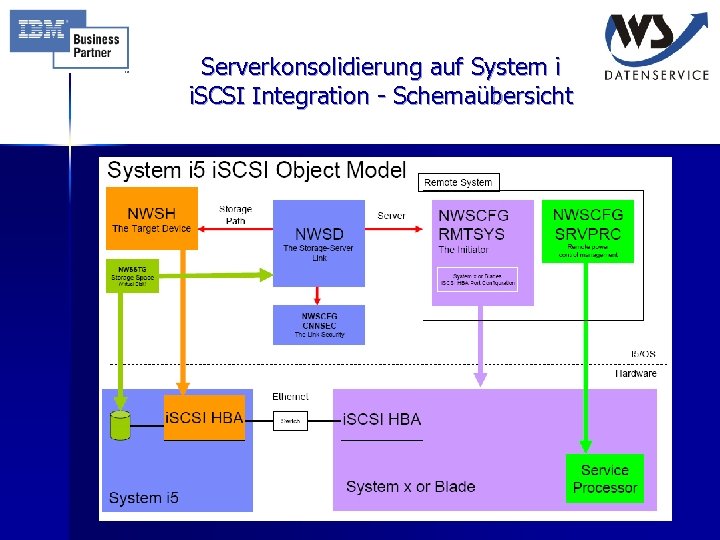

Serverkonsolidierung auf System i i. SCSI Integration - Schemaübersicht
Serverkonsolidierung auf System i i. SCSI - System i Voraussetzungen SW • • • i 5/OS V 5 R 4 5722 -SS 1 opt. 29 Integrated Server Support 5722 -SS 1 opt. 34 Digital Certificate Manager 5722 -DG 1 IBM HTTP Server for System i 5722 -DR 1 IBM Director Server, Version 5. 20 5722 -JV 1 Java Developer Kit 1. 4, Option 6 5722 -SS 1 opt. 30 Qshell 5722 -SS 1 opt. 03 Extended Base Directory Support 5722 -TC 1 TCP/IP i. Series Navigator V 5 R 4, konsolidierter Support für Windows und Linux, sowohl IXS, IXA als auch i. SCSI über PTF’s kommen zusätzliche Funktionen

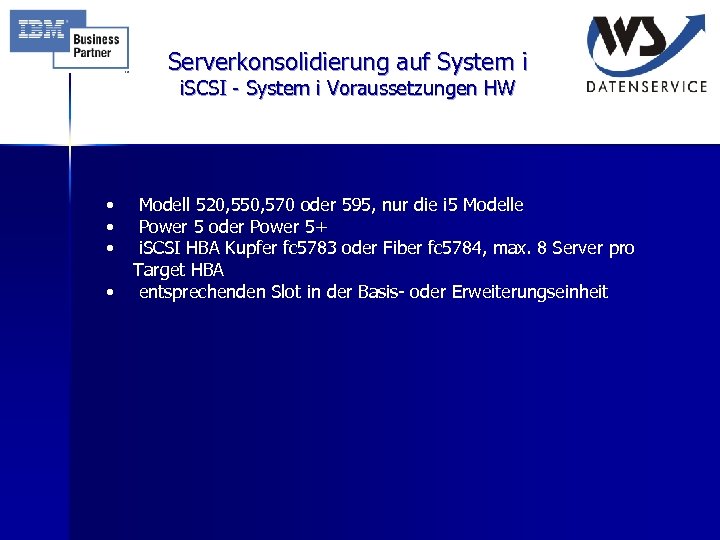

Serverkonsolidierung auf System i i. SCSI - System i Voraussetzungen HW • • Modell 520, 550, 570 oder 595, nur die i 5 Modelle Power 5 oder Power 5+ i. SCSI HBA Kupfer fc 5783 oder Fiber fc 5784, max. 8 Server pro Target HBA entsprechenden Slot in der Basis- oder Erweiterungseinheit

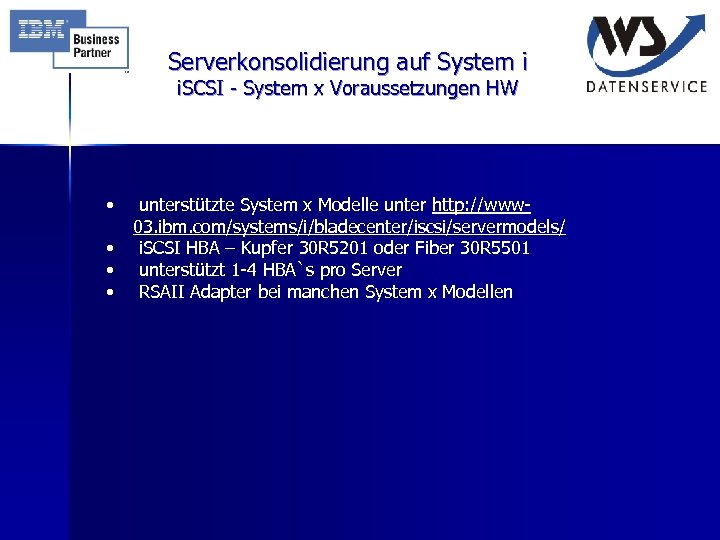

Serverkonsolidierung auf System i i. SCSI - System x Voraussetzungen HW • • unterstützte System x Modelle unter http: //www 03. ibm. com/systems/i/bladecenter/iscsi/servermodels/ i. SCSI HBA – Kupfer 30 R 5201 oder Fiber 30 R 5501 unterstützt 1 -4 HBA`s pro Server RSAII Adapter bei manchen System x Modellen

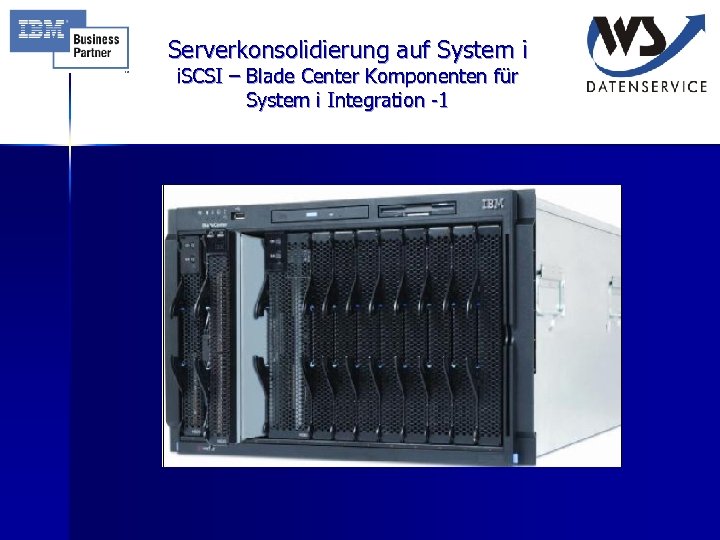

Serverkonsolidierung auf System i i. SCSI – Blade Center Komponenten für System i Integration -1

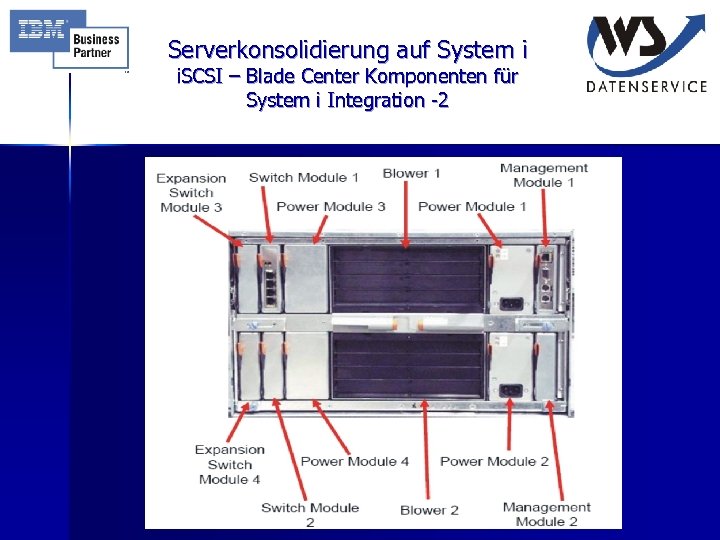

Serverkonsolidierung auf System i i. SCSI – Blade Center Komponenten für System i Integration -2

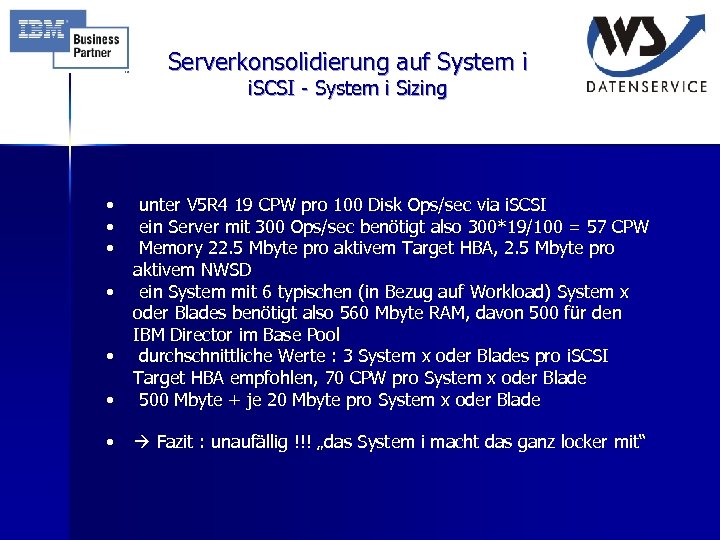

Serverkonsolidierung auf System i i. SCSI - System i Sizing • • unter V 5 R 4 19 CPW pro 100 Disk Ops/sec via i. SCSI ein Server mit 300 Ops/sec benötigt also 300*19/100 = 57 CPW Memory 22. 5 Mbyte pro aktivem Target HBA, 2. 5 Mbyte pro aktivem NWSD ein System mit 6 typischen (in Bezug auf Workload) System x oder Blades benötigt also 560 Mbyte RAM, davon 500 für den IBM Director im Base Pool durchschnittliche Werte : 3 System x oder Blades pro i. SCSI Target HBA empfohlen, 70 CPW pro System x oder Blade 500 Mbyte + je 20 Mbyte pro System x oder Blade • Fazit : unaufällig !!! „das System i macht das ganz locker mit“ • •

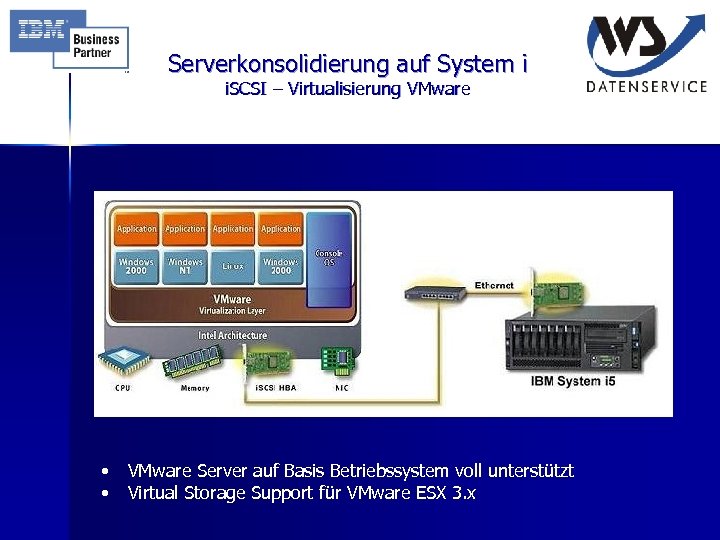

Serverkonsolidierung auf System i i. SCSI – Virtualisierung VMware • • VMware Server auf Basis Betriebssystem voll unterstützt Virtual Storage Support für VMware ESX 3. x
Serverkonsolidierung auf System i i. SCSI – Virtualisierung Virtual. Iron • • • Virtual. Iron ist IBM Server Proven Vorteil, daß hardwareseitige Virtualisierungsbeschleunigung unterstützt ist Nachteil : setzt entsprechende Hardware voraus, z. Bsp. HS 21 Blade

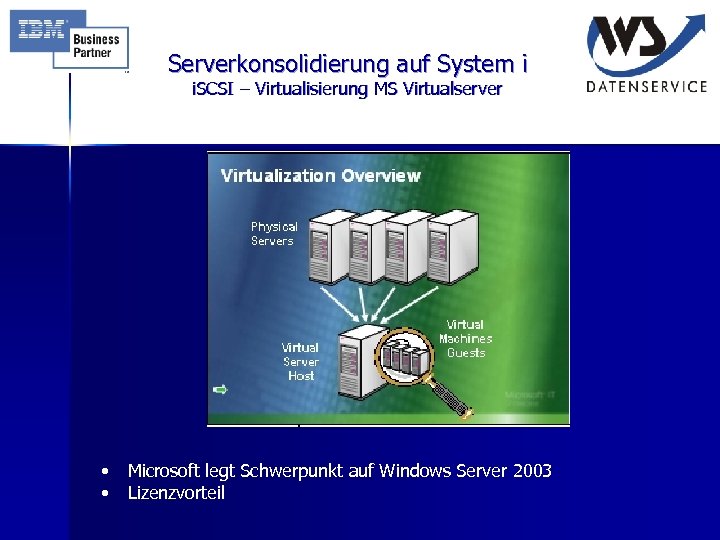

Serverkonsolidierung auf System i i. SCSI – Virtualisierung MS Virtualserver • • Microsoft legt Schwerpunkt auf Windows Server 2003 Lizenzvorteil

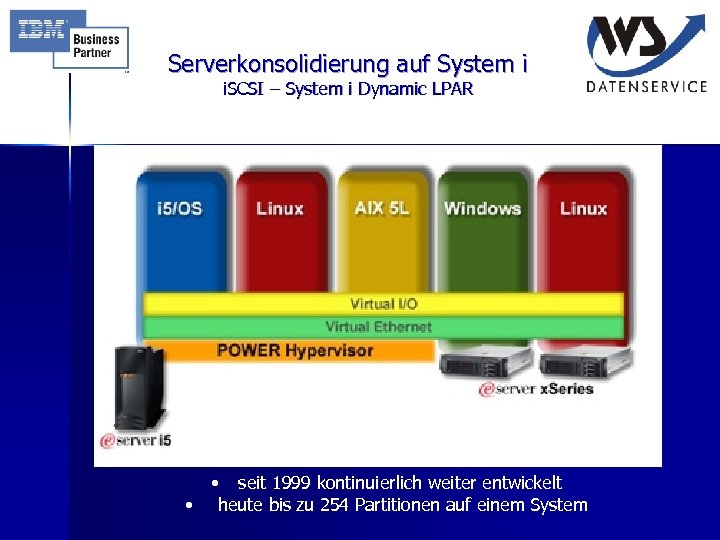

Serverkonsolidierung auf System i i. SCSI – System i Dynamic LPAR • seit 1999 kontinuierlich weiter entwickelt • heute bis zu 254 Partitionen auf einem System

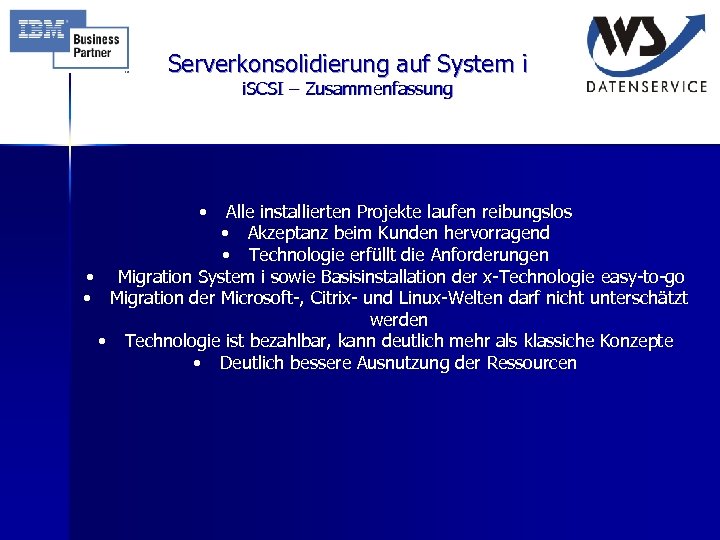

Serverkonsolidierung auf System i i. SCSI – Zusammenfassung • Alle installierten Projekte laufen reibungslos • Akzeptanz beim Kunden hervorragend • Technologie erfüllt die Anforderungen • Migration System i sowie Basisinstallation der x-Technologie easy-to-go • Migration der Microsoft-, Citrix- und Linux-Welten darf nicht unterschätzt werden • Technologie ist bezahlbar, kann deutlich mehr als klassiche Konzepte • Deutlich bessere Ausnutzung der Ressourcen

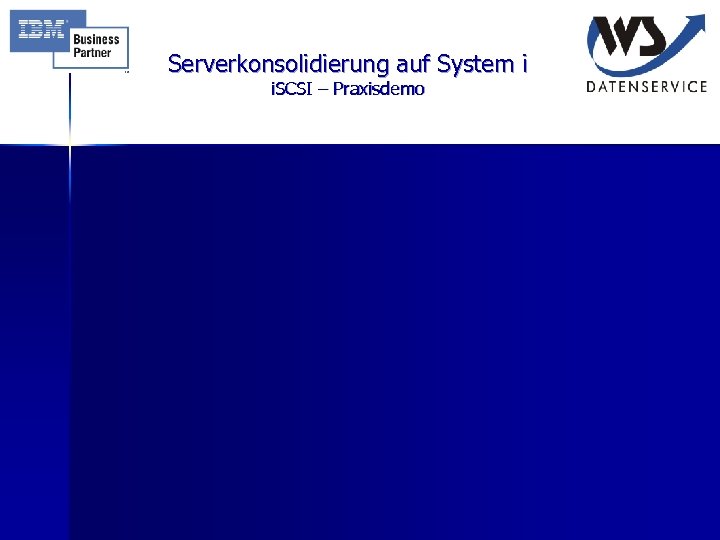

Serverkonsolidierung auf System i i. SCSI – Praxisdemo
Serverkonsolidierung – Workshop falls wir das Interesse jetzt so richtig geweckt haben !! • Workshop Anmeldung : http: //www. ws-datenservice. de/Workshop-Anmeldung. html

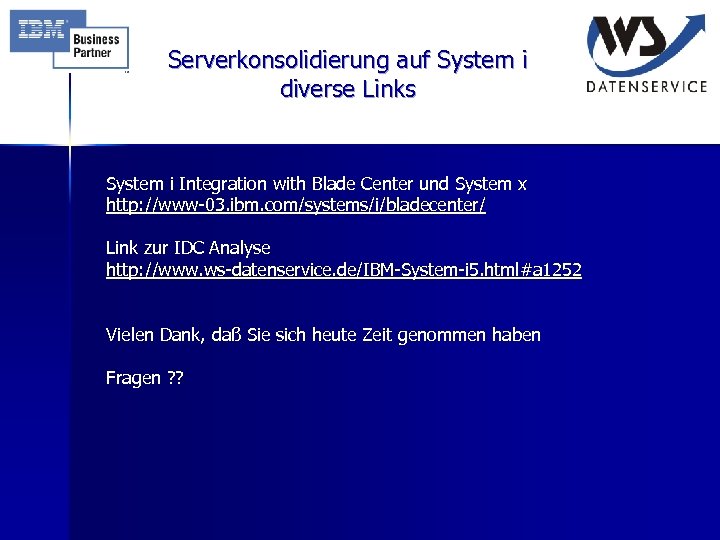

Serverkonsolidierung auf System i diverse Links System i Integration with Blade Center und System x http: //www-03. ibm. com/systems/i/bladecenter/ Link zur IDC Analyse http: //www. ws-datenservice. de/IBM-System-i 5. html#a 1252 Vielen Dank, daß Sie sich heute Zeit genommen haben Fragen ? ?
