ВЗРЫВОЗАЩИЩЕННОЕ ЭЛЕКТРООБОРУДОВАНИЕ ЭЛЕКТРОМОНТЕР ПО РЕМОНТУ И ОБСЛУЖИВАНИЮ ЭЛЕКТРООБОРУДОВАНИЯ

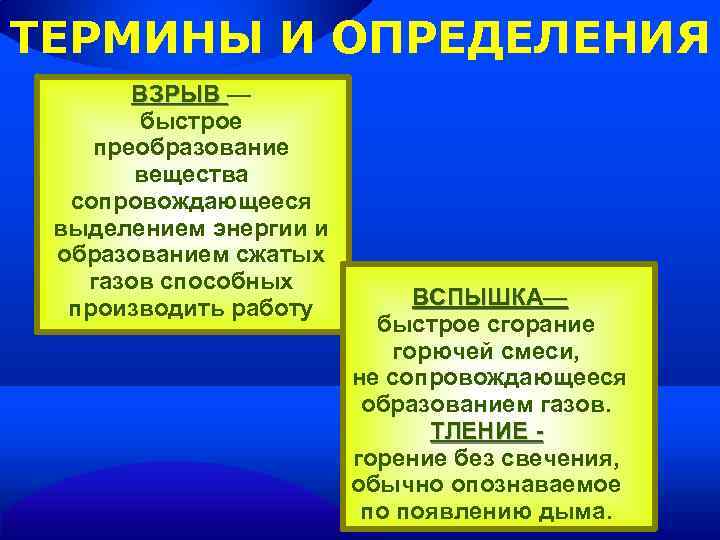

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ВЗРЫВ — быстрое преобразование вещества сопровождающееся выделением энергии и образованием сжатых газов способных производить работу ВСПЫШКА— быстрое сгорание горючей смеси, не сопровождающееся образованием газов. ТЛЕНИЕ горение без свечения, обычно опознаваемое по появлению дыма.
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ЭЛЕКТРИЧЕСКОЕ ИСКРЕНИЕ — искровые, дуговые и тлеющие электрические разряды ИСКРОБЕЗОПАСНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ — выполняется, так что электрический разряд или ее нагрев не может воспламенить взрывоопасную среду при предписанных условиях испытания
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ТЕМПЕРАТУРА ВСПЫШКИ — самая низкая температура горючего вещества, при которой над поверхностью образуются пары и газы, способные вспыхивать от источника зажигания, но скорость их образования еще недостаточна для последующего горения ТЕМПЕРАТУРА ВСПЛАМЕНЕНИЯ — температура горючего вещества, при которой оно выделяет горючие пары или газы с такой скоростью, что после воспламенения их от источника зажигания возникает устойчивое горение. ТЕМПЕРАТУРА САМОВОСПЛАМЕНЕНИЯ — самая низкая температура горючего вещества, при которой происходит резкое увеличение скорости экзотермических реакций, заканчивающееся возникновением пламенного горения. ТЕМПЕРАТУРА ТЛЕНИЯ — самая низкая температура горючего вещества, при которой происходит резкое увеличение скорости экзотермических реакций, заканчивающееся возникновением тлением.

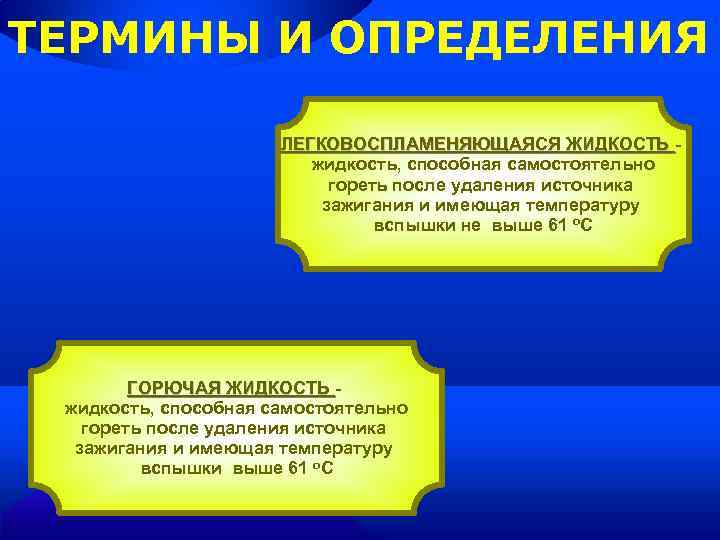

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ЛЕГКОВОСПЛАМЕНЯЮЩАЯСЯ ЖИДКОСТЬ жидкость, способная самостоятельно гореть после удаления источника зажигания и имеющая температуру вспышки не выше 61 о. С ГОРЮЧАЯ ЖИДКОСТЬ жидкость, способная самостоятельно гореть после удаления источника зажигания и имеющая температуру вспышки выше 61 о. С

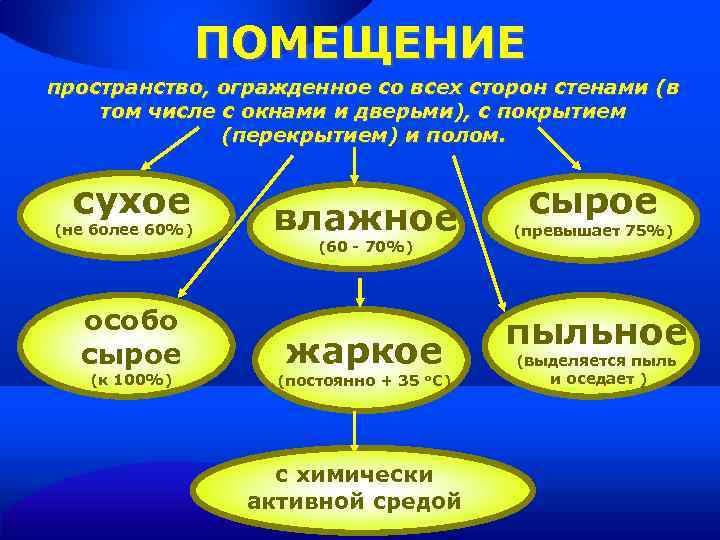

ПОМЕЩЕНИЕ пространство, огражденное со всех сторон стенами (в том числе с окнами и дверьми), с покрытием (перекрытием) и полом. сухое (не более 60%) особо сырое (к 100%) влажное (60 - 70%) жаркое (постоянно + 35 о. С) с химически активной средой сырое (превышает 75%) пыльное (выделяется пыль и оседает )
ВЗРЫВООПАСНАЯ СМЕСЬ смесь с воздухом горючих газов, паров ЛВЖ, горючих пыли и волокон с нижним концентрационным пределом воспламенения не более 65 г/м 3 при переходе их во взвешенное состояние, которая при определенной концентрации способна взорваться при возникновении источника инициирования взрыва. ВЗРЫВ может появиться: 1. при образовании взрывоопасной смеси в концентрационных пределах воспламенения; 2. при температуре t смеси ≥t самовоспл. , а также при наличии опасных искр, дуг КЗ, пламени.
КОНЦЕНТРАЦИОННЫЕ ПРЕДЕЛЫ ВОСПЛАМЕНЕНИЯ Все смеси ГГ, паров ЛВЖ и ГЖ с воздухом имеют КПВ (в %) нижний КПВ 0 зона верхний взрыва КПВ 100%
ТЕМПЕРАТУРА САМОВОСПЛАМЕНЕНИЯ это минимальная температура смеси, при которой без наличия электрической дуги, искры, без пламени происходит воспламенение смеси. ТЕМПЕРАТУРА САМОВОСПЛАМЕНЯЮЩИХСЯ СМЕСЕЙ ПО ПУЭ Вещество аммиак водород сырые нефти сероводород Температура самовоспламенения, С Группа 650 Т 1 (А) 510 Т 1 (А) 226 -246 Т 3 (Г)
ГРУППЫ ВЗРЫВООПАСНЫХ СМЕСЕЙ группы взрывоопасных смесей характеризуются определеннными последовательно расположенными интералами температур, внутри которых находятся температуры самовоспламенения конкретных смесей. старое обозначение группы новое обозначение группы А Т 1 450 и выше Б Т 2 300 - 450 Г Т 3 200 - 300 Д Т 4 135 - 200 Д Т 5 100 - 135 Д Т 6 85 – 100 Температурные пределы самовоспламенения различных смесей, С
КАТЕГОРИИ ВЗРЫВООПАСНОЙ СМЕСИ При определенном составе смеси можно подобрать такой размер безопасного экспериментального максимального зазора (БЭМЗ) в оболочке, при котором воспламенение смеси вне оболочки не произойдет никогда при любой концентрации смеси в воздухе. Величина БЭМЗ зависит от состава смеси: для медленно горящих смесей она больше, чем для быстро горящих. Категории Наименование взрывоопасно смеси й смеси I IIA БЭМЗ, мм Рудничный метан Более 1 Промышленные газы и пары Более 0, 9 IIB То же IIC То же 0, 5 -0, 9 До 0, 5
ЗОНЫ ПОМЕЩЕНИЙ И НАРУЖНЫХ УСТАНОВОК Согласно ПУЭ взрывоопасные зоны помещений и наружных установок делятся на шесть классов. Электроустановки нефтяной и газовой промышленности характеризуются в основном четырьмя классами: B - I, B - Ia, B - Iб, B – I г. Взрывоопасная зона занимает весь объем помещения, если объем взрывоопасной смеси превышает 5 % свободного помещения. Взрывоопасной считается зона в помещении в пределах до 5 м по горизонтали от технологического аппарата и если объем взрывоопасной смеси равен или менее 5 % свободного объема помещения.
ЗОНЫ ПОМЕЩЕНИЙ И НАРУЖНЫХ УСТАНОВОК В зависимости от опасности взрыва в соответствии с правилами устройства электроустановок взрывоопасные помещения и установки делятся на категории В - I и В – II. Категория В - I – включает в себя взрывоопасные помещения с горючими газами и парами. Категория В - II – взрывоопасные помещения с горючими волокнами или пылью. При этом в зависимости от времени наступления опасности взрыва, каждая из категорий помещений в свою очередь делится на две группы. К первой группе относятся взрывоопасные помещения класса В - I и В - II, в которых возникает взрывоопасная концентрация как нормальных, так и в аварийных условиях работы при прекращении действия соответствующих защитных средств, если опасное состояние наступает весьма быстро и предотвращение его затруднено. Ко второй группе относятся взрывоопасные помещения класса В - Iа, В - Iб, В - Iг и В - IIа, в которых опасное состояние наступает только в аварийных режимах и при этом настолько медленно, что имеется возможность его предотвращения.

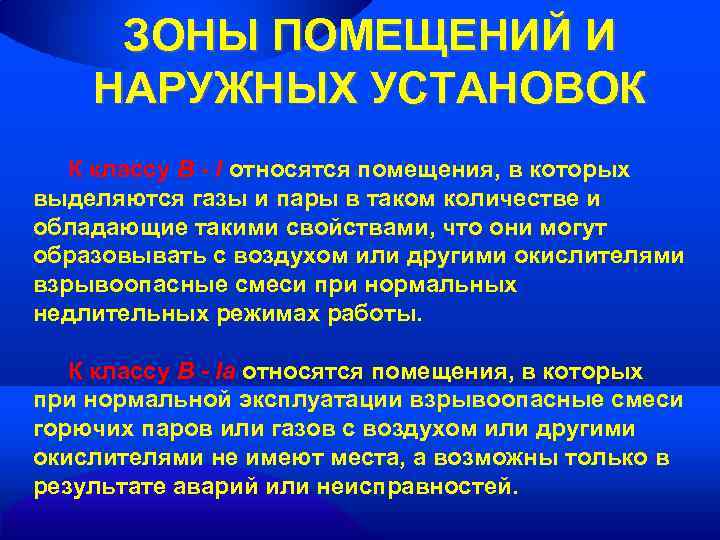

ЗОНЫ ПОМЕЩЕНИЙ И НАРУЖНЫХ УСТАНОВОК К классу В - I относятся помещения, в которых выделяются газы и пары в таком количестве и обладающие такими свойствами, что они могут образовывать с воздухом или другими окислителями взрывоопасные смеси при нормальных недлительных режимах работы. К классу В - Iа относятся помещения, в которых при нормальной эксплуатации взрывоопасные смеси горючих паров или газов с воздухом или другими окислителями не имеют места, а возможны только в результате аварий или неисправностей.

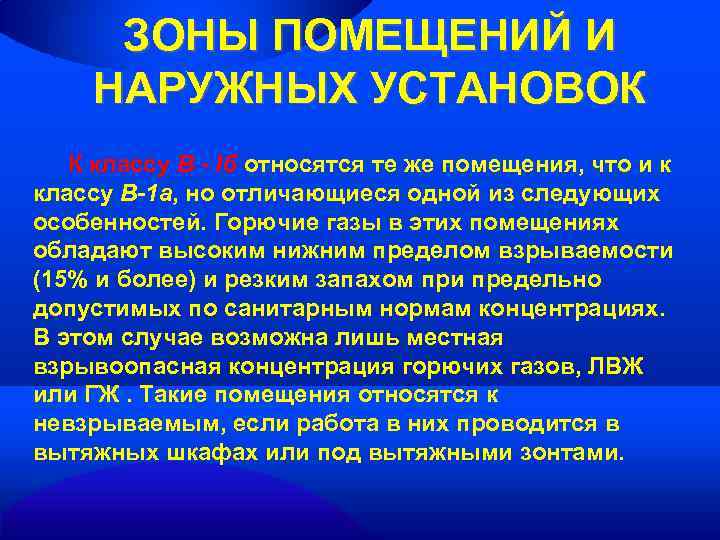

ЗОНЫ ПОМЕЩЕНИЙ И НАРУЖНЫХ УСТАНОВОК К классу В - Iб относятся те же помещения, что и к классу В-1 а, но отличающиеся одной из следующих особенностей. Горючие газы в этих помещениях обладают высоким нижним пределом взрываемости (15% и более) и резким запахом при предельно допустимых по санитарным нормам концентрациях. В этом случае возможна лишь местная взрывоопасная концентрация горючих газов, ЛВЖ или ГЖ. Такие помещения относятся к невзрываемым, если работа в них проводится в вытяжных шкафах или под вытяжными зонтами.

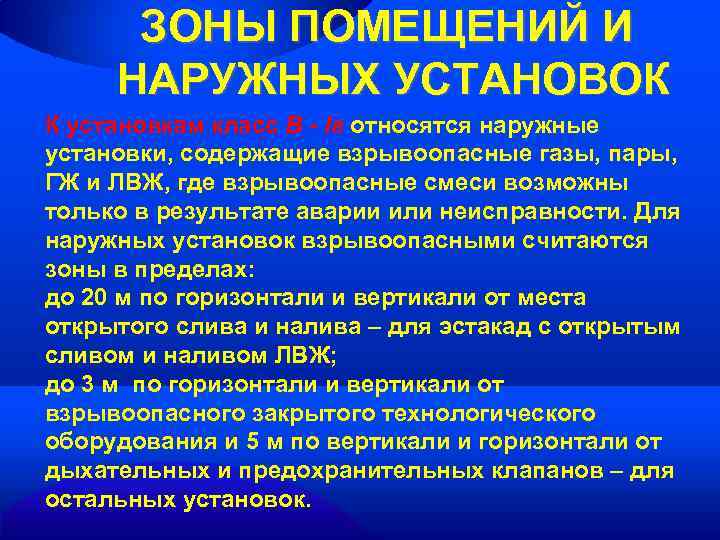

ЗОНЫ ПОМЕЩЕНИЙ И НАРУЖНЫХ УСТАНОВОК К установкам класс В - Iг относятся наружные установки, содержащие взрывоопасные газы, пары, ГЖ и ЛВЖ, где взрывоопасные смеси возможны только в результате аварии или неисправности. Для наружных установок взрывоопасными считаются зоны в пределах: до 20 м по горизонтали и вертикали от места открытого слива и налива – для эстакад с открытым сливом и наливом ЛВЖ; до 3 м по горизонтали и вертикали от взрывоопасного закрытого технологического оборудования и 5 м по вертикали и горизонтали от дыхательных и предохранительных клапанов – для остальных установок.

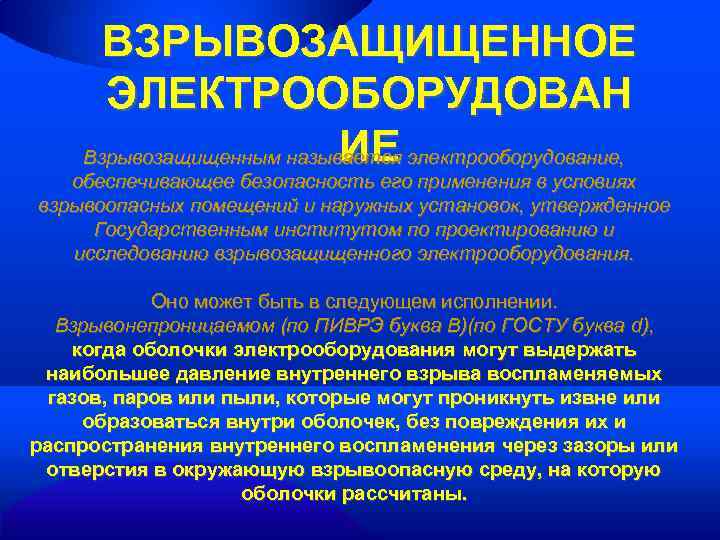

ВЗРЫВОЗАЩИЩЕННОЕ ЭЛЕКТРООБОРУДОВАН ИЕ Взрывозащищенным называется электрооборудование, обеспечивающее безопасность его применения в условиях взрывоопасных помещений и наружных установок, утвержденное Государственным институтом по проектированию и исследованию взрывозащищенного электрооборудования. Оно может быть в следующем исполнении. Взрывонепроницаемом (по ПИВРЭ буква В)(по ГОСТУ буква d), когда оболочки электрооборудования могут выдержать наибольшее давление внутреннего взрыва воспламеняемых газов, паров или пыли, которые могут проникнуть извне или образоваться внутри оболочек, без повреждения их и распространения внутреннего воспламенения через зазоры или отверстия в окружающую взрывоопасную среду, на которую оболочки рассчитаны.
ВЗРЫВОЗАЩИЩЕННОЕ ЭЛЕКТРООБОРУДОВАНИЕ Повышенной надежности против взрыва (защита типа «е» ) (по ПИВРЭ буква Н) (по ГОСТУ буква e), когда электрооборудование изготовлено таким образом, что исключается возможность возникновения искр, электрической дуги и опасных температур в тех местах, где они не должны быть при нормальной работе и в пусковом режиме, а нормально искрящиеся части должны быть в любом другом взрывозащищенном исполнении: взрывонепроницаемом, продуваемом под избыточном давлении, маслонаполненном, искробезопасном или специальном.
ВЗРЫВОЗАЩИЩЕННОЕ ЭЛЕКТРООБОРУДОВАНИЕ Маслонаполненном (по ПИВРЭ буква М) (по ГОСТУ буква o), в котором все нормально искрящиеся и неискрящиеся части погружены в масло таким образом, что исключается возможность соприкосновения между этими частями, с одной стороны, и взрывоопасными смесями газов, паров или пыли с воздухом - с другой стороны. Продуваемом под избыточным давлением (по ПИВРЭ буква П) (по ГОСТУ буква p), в котором электрооборудование заключается в плотно закрытые оболочки, продуваемые чистым воздухом нормального состава по замкнутому или разомкнутому циклу вентиляции. Внутри оболочек во все время работы установки поддерживается избыточное давление, предотвращающее засасывание в них взрывоопасные смеси из окружающей среды.

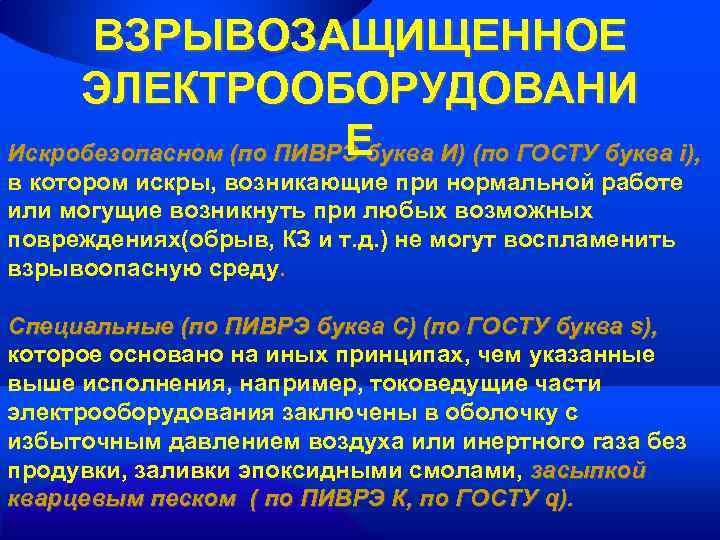

ВЗРЫВОЗАЩИЩЕННОЕ ЭЛЕКТРООБОРУДОВАНИ Е Искробезопасном (по ПИВРЭ буква И) (по ГОСТУ буква i), в котором искры, возникающие при нормальной работе или могущие возникнуть при любых возможных повреждениях(обрыв, КЗ и т. д. ) не могут воспламенить взрывоопасную среду. Специальные (по ПИВРЭ буква С) (по ГОСТУ буква s), которое основано на иных принципах, чем указанные выше исполнения, например, токоведущие части электрооборудования заключены в оболочку с избыточным давлением воздуха или инертного газа без продувки, заливки эпоксидными смолами, засыпкой кварцевым песком ( по ПИВРЭ К, по ГОСТУ q).
УРОВНИ ВЗРЫВОЗАЩИТЫ Знак уровня 2 Наименование уровня Условия применения Взрывозащищенное электрооборудование, Электрооборудование повышенной надежности в котором взрывозащита обеспечивается только в признанном нормальном режиме против взрыва работы. 1 Взрывобезопасное электрооборудование Взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и признанных вероятных повреждениях, определяемых условиями эксплуатации, кроме повреждений средств защиты. 0 Особовзрывобезопасное электрооборудование Взрывозащищенное электрооборудование, в котором по отношению к взрывобезопасному электрооборудованию приняты дополнительные средства взрывозащиты, предусмотренные стандартами на виды взрывозащиты.
МАРКИРОВКА по ГОСТ 12. 2. 020 -76 1 Ex d IIAТ 3 Знак уровня взрывозащиты Знак вида Знак указывающий на соответствие электрооборудования стандартам на взрывозащищенное электрооборудование Знак температурного класса электрооборудования или наивысшей группы взрывоопасной смеси взрывозащиты группы или подгруппы электрооборудования с наивысшей категории взрывоопасной смеси

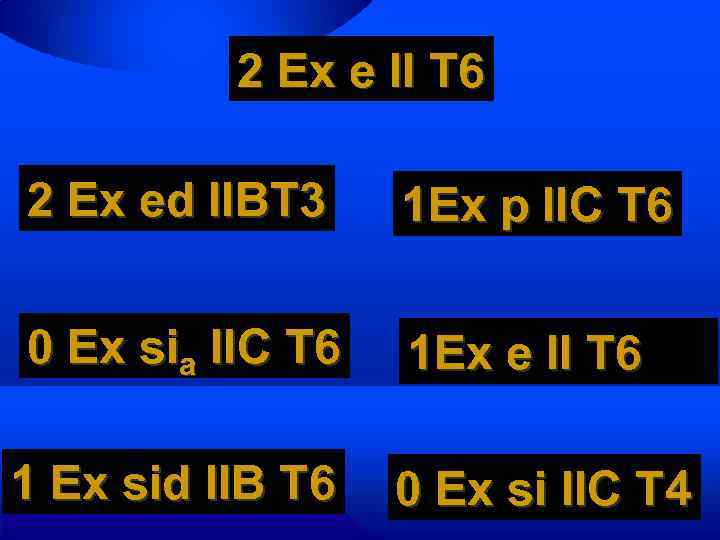

2 Ex e II Т 6 2 Ex ed IIBТ 3 1 Ex p IIC Т 6 0 Ex sia IIC Т 6 1 Ex e II Т 6 1 Ex sid IIB Т 6 0 Ex si IIC Т 4

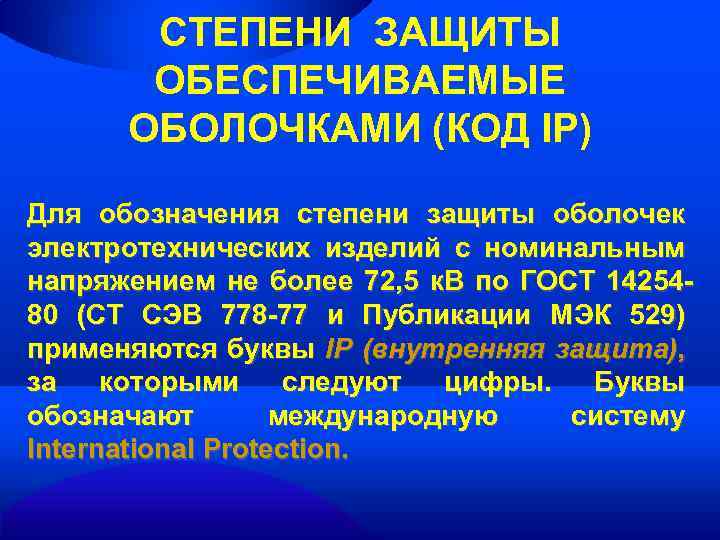

СТЕПЕНИ ЗАЩИТЫ ОБЕСПЕЧИВАЕМЫЕ ОБОЛОЧКАМИ (КОД IP) Для обозначения степени защиты оболочек электротехнических изделий с номинальным напряжением не более 72, 5 к. В по ГОСТ 1425480 (СТ СЭВ 778 -77 и Публикации МЭК 529) применяются буквы IP (внутренняя защита), за которыми следуют цифры. Буквы обозначают международную систему International Protection.
СТЕПЕНИ ЗАЩИТЫ ОБЕСПЕЧИВАЕМЫЕ ОБОЛОЧКАМИ (КОД IP) Первая цифра обозначает степень защиты персонала от соприкосновения или приближения к находящимся под напряжением частям и от соприкосновения с движущимися частями, расположенными внутри оболочки, а также степень защиты изделия от попадания внутрь твердых посторонних тел (цифры от 0 до 6). Вторая цифра обозначает степень защиты изделия от попадания воды (цифры от 0 до 8).

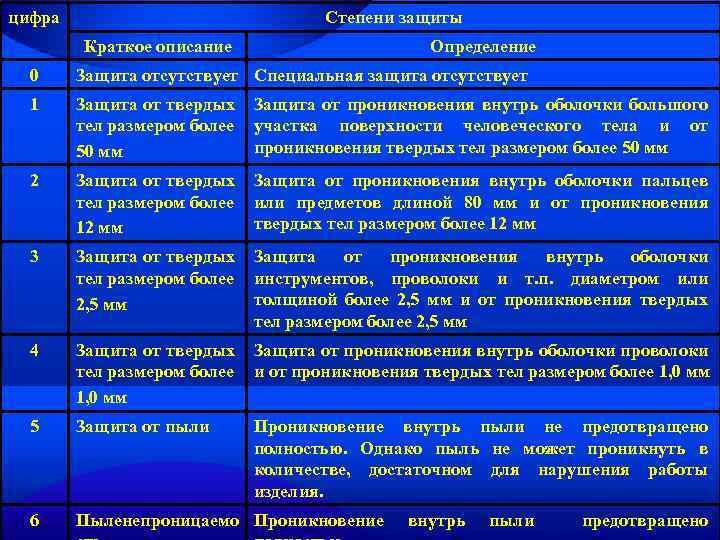

цифра Степени защиты Краткое описание Определение 0 Защита отсутствует Специальная защита отсутствует 1 Защита от твердых тел размером более 50 мм Защита от проникновения внутрь оболочки большого участка поверхности человеческого тела и от проникновения твердых тел размером более 50 мм 2 Защита от твердых тел размером более 12 мм Защита от проникновения внутрь оболочки пальцев или предметов длиной 80 мм и от проникновения твердых тел размером более 12 мм 3 Защита от твердых тел размером более 2, 5 мм Защита от проникновения внутрь оболочки инструментов, проволоки и т. п. диаметром или толщиной более 2, 5 мм и от проникновения твердых тел размером более 2, 5 мм 4 Защита от твердых тел размером более 1, 0 мм Защита от проникновения внутрь оболочки проволоки и от проникновения твердых тел размером более 1, 0 мм 5 Защита от пыли Проникновение внутрь пыли не предотвращено полностью. Однако пыль не может проникнуть в количестве, достаточном для нарушения работы изделия. 6 Пыленепроницаемо Проникновение внутрь пыли предотвращено

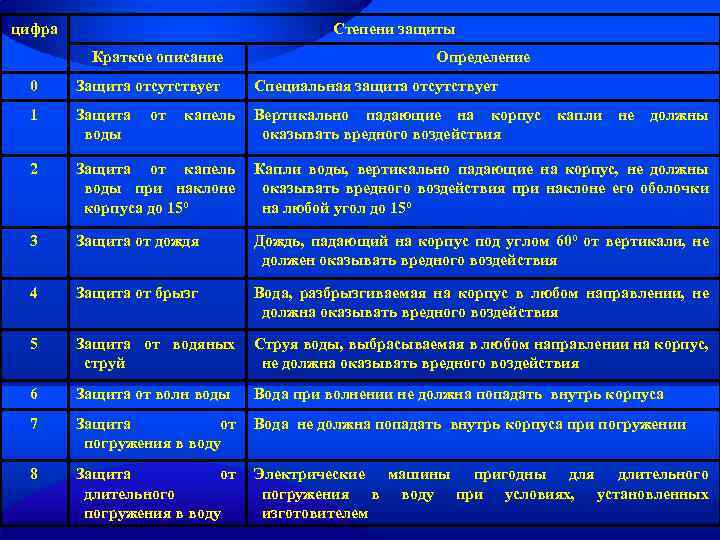

цифра Степени защиты Краткое описание Определение 0 Защита отсутствует Специальная защита отсутствует 1 Защита воды Вертикально падающие на корпус оказывать вредного воздействия 2 Защита от капель воды при наклоне корпуса до 15º Капли воды, вертикально падающие на корпус, не должны оказывать вредного воздействия при наклоне его оболочки на любой угол до 15º 3 Защита от дождя Дождь, падающий на корпус под углом 60º от вертикали, не должен оказывать вредного воздействия 4 Защита от брызг Вода, разбрызгиваемая на корпус в любом направлении, не должна оказывать вредного воздействия 5 Защита от водяных струй Струя воды, выбрасываемая в любом направлении на корпус, не должна оказывать вредного воздействия 6 Защита от волн воды Вода при волнении не должна попадать внутрь корпуса 7 Защита от погружения в воду Вода не должна попадать внутрь корпуса при погружении 8 Защита от длительного погружения в воду Электрические машины пригодны для длительного погружения в воду при условиях, установленных изготовителем от капель капли не должны

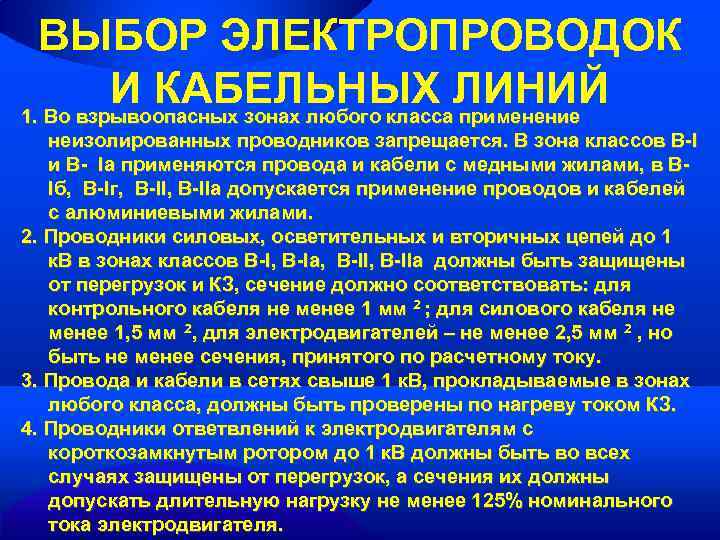

ВЫБОР ЭЛЕКТРОПРОВОДОК И КАБЕЛЬНЫХ ЛИНИЙ 1. Во взрывоопасных зонах любого класса применение неизолированных проводников запрещается. В зона классов В-I и В- Iа применяются провода и кабели с медными жилами, в ВIб, В-Iг, В-IIа допускается применение проводов и кабелей с алюминиевыми жилами. 2. Проводники силовых, осветительных и вторичных цепей до 1 к. В в зонах классов В-I, В-Iа, В-IIа должны быть защищены от перегрузок и КЗ, сечение должно соответствовать: для контрольного кабеля не менее 1 мм 2 ; для силового кабеля не менее 1, 5 мм 2, для электродвигателей – не менее 2, 5 мм 2 , но быть не менее сечения, принятого по расчетному току. 3. Провода и кабели в сетях свыше 1 к. В, прокладываемые в зонах любого класса, должны быть проверены по нагреву током КЗ. 4. Проводники ответвлений к электродвигателям с короткозамкнутым ротором до 1 к. В должны быть во всех случаях защищены от перегрузок, а сечения их должны допускать длительную нагрузку не менее 125% номинального тока электродвигателя.

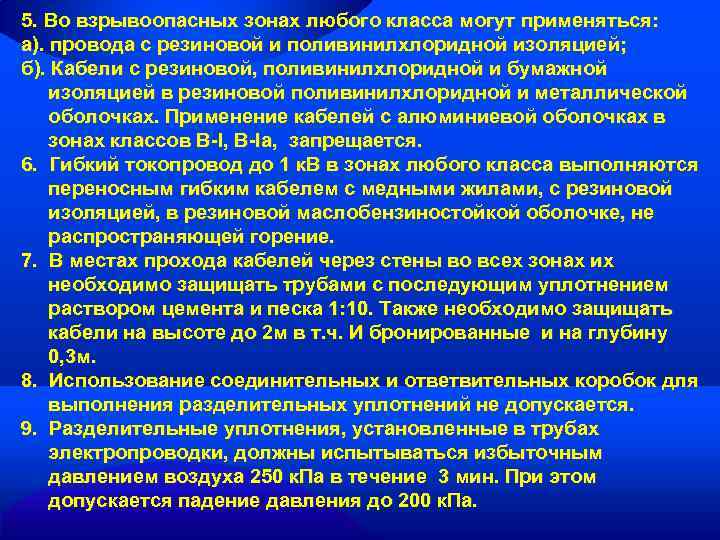

5. Во взрывоопасных зонах любого класса могут применяться: а). провода с резиновой и поливинилхлоридной изоляцией; б). Кабели с резиновой, поливинилхлоридной и бумажной изоляцией в резиновой поливинилхлоридной и металлической оболочках. Применение кабелей с алюминиевой оболочках в зонах классов В-I, В-Iа, запрещается. 6. Гибкий токопровод до 1 к. В в зонах любого класса выполняются переносным гибким кабелем с медными жилами, с резиновой изоляцией, в резиновой маслобензиностойкой оболочке, не распространяющей горение. 7. В местах прохода кабелей через стены во всех зонах их необходимо защищать трубами с последующим уплотнением раствором цемента и песка 1: 10. Также необходимо защищать кабели на высоте до 2 м в т. ч. И бронированные и на глубину 0, 3 м. 8. Использование соединительных и ответвительных коробок для выполнения разделительных уплотнений не допускается. 9. Разделительные уплотнения, установленные в трубах электропроводки, должны испытываться избыточным давлением воздуха 250 к. Па в течение 3 мин. При этом допускается падение давления до 200 к. Па.

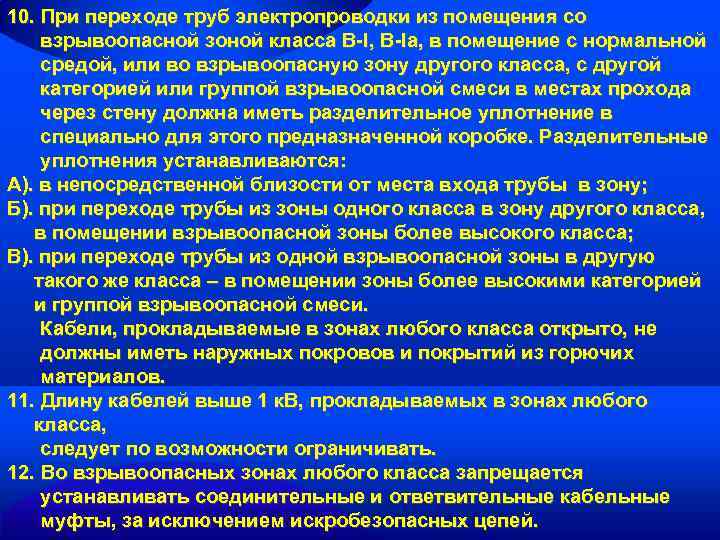

10. При переходе труб электропроводки из помещения со взрывоопасной зоной класса В-I, В-Iа, в помещение с нормальной средой, или во взрывоопасную зону другого класса, с другой категорией или группой взрывоопасной смеси в местах прохода через стену должна иметь разделительное уплотнение в специально для этого предназначенной коробке. Разделительные уплотнения устанавливаются: А). в непосредственной близости от места входа трубы в зону; Б). при переходе трубы из зоны одного класса в зону другого класса, в помещении взрывоопасной зоны более высокого класса; В). при переходе трубы из одной взрывоопасной зоны в другую такого же класса – в помещении зоны более высокими категорией и группой взрывоопасной смеси. Кабели, прокладываемые в зонах любого класса открыто, не должны иметь наружных покровов и покрытий из горючих материалов. 11. Длину кабелей выше 1 к. В, прокладываемых в зонах любого класса, следует по возможности ограничивать. 12. Во взрывоопасных зонах любого класса запрещается устанавливать соединительные и ответвительные кабельные муфты, за исключением искробезопасных цепей.
13. При переходе кабеля проложенного в стальной трубе из одной зоны в другую труба с кабелем в месте прохода через стену должна иметь разделительное уплотнение. 14. Отверстия в стенах и в полу для прохода кабелей и труб электропроводки должны быть плотно заделаны несгораемыми материалами. 15. Электропроводки, присоединяемые к электрооборудованию с видом взрывозащиты «искробезопасная электрическая цепь» , должны удовлетворять следующим требованиям: • искробезопасные цепи должны отделяться от других цепей с соблюдением требований ГОСТ 22782. 5 -78; • использование одного кабеля для искробезопасных и искроопасных цепей не допускается; • изоляция проводов искробезопасных цепей должна иметь отличительный синий цвет; • провода искробезопасных цепей должны быть защищены от наводок. 16. Применение шинопроводов в зонах классов В-I, В-Iа, В-IIа запрещается.

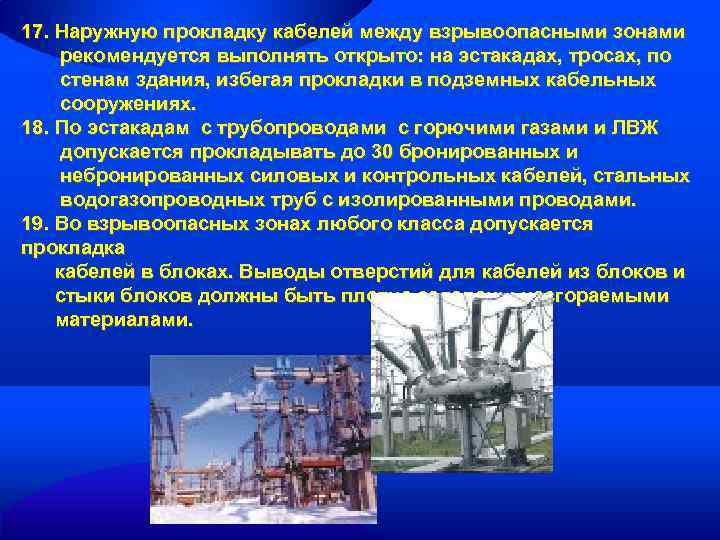

17. Наружную прокладку кабелей между взрывоопасными зонами рекомендуется выполнять открыто: на эстакадах, тросах, по стенам здания, избегая прокладки в подземных кабельных сооружениях. 18. По эстакадам с трубопроводами с горючими газами и ЛВЖ допускается прокладывать до 30 бронированных и небронированных силовых и контрольных кабелей, стальных водогазопроводных труб с изолированными проводами. 19. Во взрывоопасных зонах любого класса допускается прокладка кабелей в блоках. Выводы отверстий для кабелей из блоков и стыки блоков должны быть плотно заделаны несгораемыми материалами.
ЗАЗЕМЛЕНИЕ И 1. Во взрывоопасных зонах всех классов подлежат занулению ЗАНУЛЕНИЕ электроустановки при всех напряжениях переменного и 2. 3. • • постоянного тока. Во взрывоопасных зонах классов В-I, В-Iа, В-II рекомендуется применять защитное отключение. Во всех зонах любого класса должно быть выполнено уравнивание потенциалов. В электроустановках до 1 к. В с глухозаземленной нейтралью зануление должно осуществляться: в силовых сетях – отдельной жилой кабеля или провода; в осетительных сетях – на участке от светильника до ближайшей ответвительной коробки – отдельным проводником, присоединенным к нулевому рабочему проводнику в ответвительной коробке; в осветительных сетях в зоне класса В-I - отдельным проводником, проложенным от светильника до ближайшего группового щитка; на участке сети РУ и ТП, находящихся вне взрывоопасной зоны, до щита, сборки РП и т. п. , от которых осуществляется питание электроприемников, расположенных во взрывоопасных зонах любого класса, допускается использовать в качестве нулевого
4. Нулевые защитные проводники во всех звеньях сети должны быть проложены в общих оболочках, трубах, коробках, пучках с фазными проводниками. 5. В электроустановках до 1 к. В и выше с изолированной нейтралью заземляющие проводники прокладываются как в общей оболочке с фазными, так и отдельно от них. Магистрали заземления должны быть присоединены к заземлителям в двух и более разных местах и по возможности с противоположных концов помещения. 6. В электроустановках до 1 к. В с глухозаземленной нейтралью в целях обеспечения автоматического отключения аварийного участка проводимость нулевых защитных проводников выбирают так, чтобы при замыкании на корпус или нулевой защитный проводник возникал ток КЗ, превышающий не менее чем в 4 раза номинальное значение тока плавкой вставки ближайшего предохранителя и не менее чем в 6 раз ток расцепителя автоматического выключателя, имеющего обратнозависимую от тока характеристику. 7. Расчетная проверка полного сопротивления петли фаза-нуль в электроустановках до 1 к. В с глухозаземленной нейтралью должна предусматриваться для зон всех классов.
РЕМОНТ ВЗРЫВОЗАЩИЩЕННОГО ЭЛЕКТРООБОРУДОВАНИЯ РЕМОНТ ЭЛЕКТРОДВИГАТЕЛЕЙ 1. Не подлежат ремонту сборочные единицы при наличии обрыва короткозамкнутой клетки ротора, трещин любого характера на корпусе, щите или коробке выводов, увеличении зазора между ротором и статором на 15 -20 %. 2. При ремонте проводят частичную или полную разборку с выполнением основных работ: • Очищают узлы и детали, • Промывают подшипниковые узлы, • Проверяют сборочные единицы и детали, • Проверяют взрывонепроницаемые оболочки, зазоры и уплотнения между отдельными зонами двигателя. 3. Поврежденные и изношенные детали заменяют новыми. 4. На вводном устройстве тщательно проверяют состояние контактных соединений, уплотнений и состояние изоляции жил. 5. Детали, составляющие взрывонепроницаемую оболочку, должны иметь клеймо о проведении гидроиспытания.
