_ПромВВ.ppt
- Количество слайдов: 16

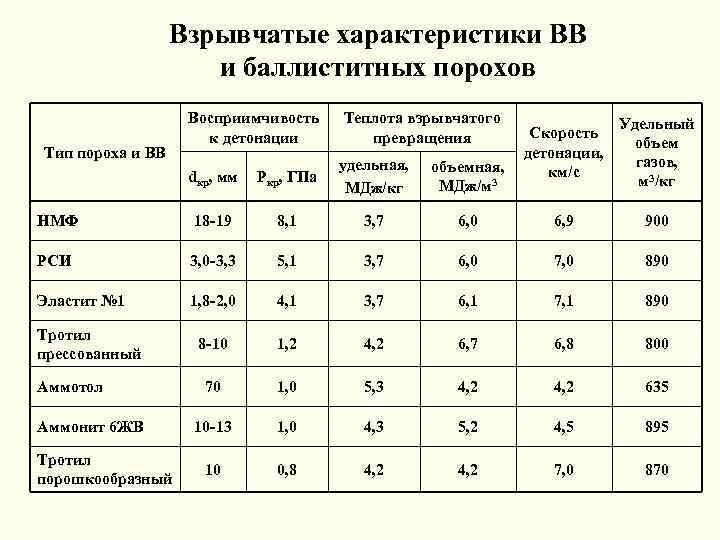

Взрывчатые характеристики ВВ и баллиститных порохов Восприимчивость к детонации Теплота взрывчатого превращения dкр, мм Ркр, ГПа удельная, МДж/кг НМФ 18 -19 8, 1 3, 7 6, 0 6, 9 900 РСИ 3, 0 -3, 3 5, 1 3, 7 6, 0 7, 0 890 Эластит № 1 1, 8 -2, 0 4, 1 3, 7 6, 1 7, 1 890 8 -10 1, 2 4, 2 6, 7 6, 8 800 70 1, 0 5, 3 4, 2 635 10 -13 1, 0 4, 3 5, 2 4, 5 895 10 0, 8 4, 2 7, 0 870 Тип пороха и ВВ Тротил прессованный Аммотол Аммонит 6 ЖВ Тротил порошкообразный Скорость детонации, объемная, км/с МДж/м 3 Удельный объем газов, м 3/кг
Промышленные ВВ на основе устаревших порохов Для CHNO-систем НДТ-3 + NH 4 NO 3, % (>100%) Чувствительность к трению, МПа КБ, % 0 30 60 NH 4 NO 3 109 157 218 - - 50 - 34 - 24 + 20

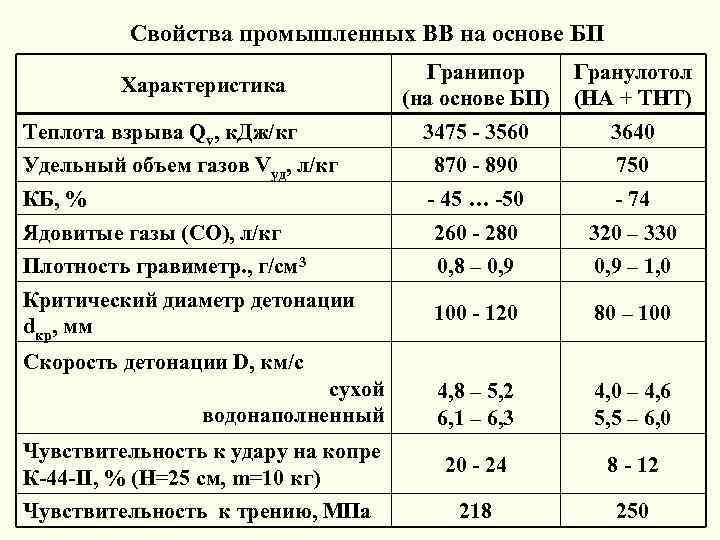

Свойства промышленных ВВ на основе БП Гранипор (на основе БП) Гранулотол (НА + ТНТ) 3475 - 3560 3640 Удельный объем газов Vуд, л/кг 870 - 890 750 КБ, % - 45 … -50 - 74 Ядовитые газы (CO), л/кг 260 - 280 320 – 330 Плотность гравиметр. , г/см 3 0, 8 – 0, 9 – 1, 0 Критический диаметр детонации dкр, мм 100 - 120 80 – 100 4, 8 – 5, 2 6, 1 – 6, 3 4, 0 – 4, 6 5, 5 – 6, 0 20 - 24 8 - 12 218 250 Характеристика Теплота взрыва Qv, к. Дж/кг Скорость детонации D, км/с сухой водонаполненный Чувствительность к удару на копре К-44 -II, % (H=25 см, m=10 кг) Чувствительность к трению, МПа

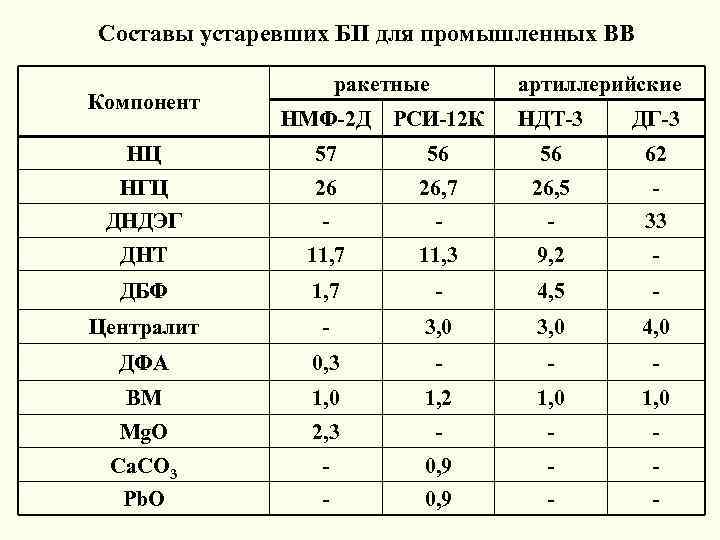

Составы устаревших БП для промышленных ВВ Компонент ракетные НМФ-2 Д РСИ-12 К артиллерийские НДТ-3 ДГ-3 НЦ 57 56 56 62 НГЦ 26 26, 7 26, 5 - ДНДЭГ - - - 33 ДНТ 11, 7 11, 3 9, 2 - ДБФ 1, 7 - 4, 5 - Централит - 3, 0 4, 0 ДФА 0, 3 - - - ВМ 1, 0 1, 2 1, 0 Mg. O 2, 3 - - - Ca. CO 3 - 0, 9 - - Pb. O - 0, 9 - -
Принципиальная технологическая схема производства 1 – загрузочный транспортер, 2 – насос, 3 – емкость для раствора NH 4 NO 3, 4 – вальцы-гранулятор, 5 – нож, 6 – шнек-транспортер, 7 – приемный контейнер гранулированного ВВ

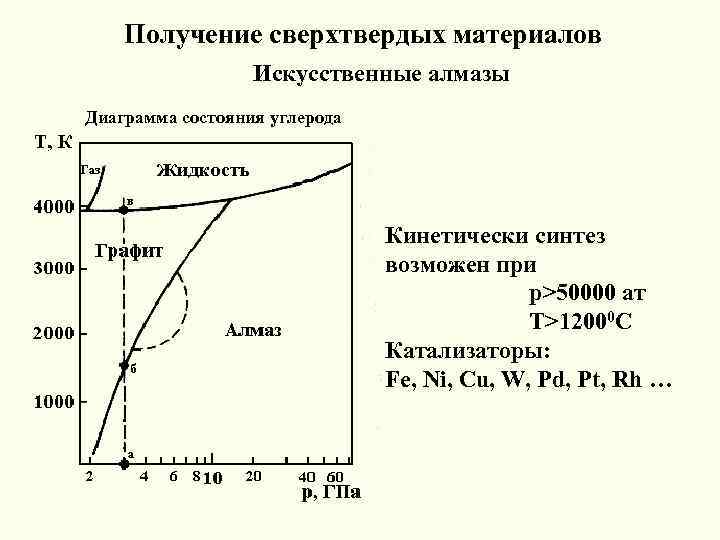

Получение сверхтвердых материалов Искусственные алмазы Диаграмма состояния углерода Кинетически синтез возможен при p>50000 ат T>12000 С Катализаторы: Fe, Ni, Cu, W, Pd, Pt, Rh …

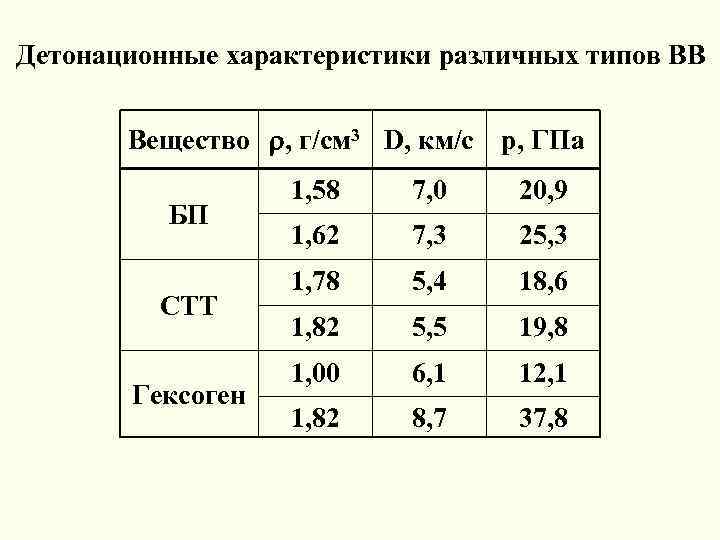

Детонационные характеристики различных типов ВВ Вещество r, г/см 3 D, км/с p, ГПа БП СТТ Гексоген 1, 58 7, 0 20, 9 1, 62 7, 3 25, 3 1, 78 5, 4 18, 6 1, 82 5, 5 19, 8 1, 00 6, 1 12, 1 1, 82 8, 7 37, 8
Способы получения и характеристики искусственных алмазов Параметр Способ получения (марка алмаза) Детонационный Ударно-волновой (ДА) (ВА) Размер кристаллов, мкм 1 - 5 10 – 60 Содержание чистого вещества, не менее, % 99, 2 98, 7 Выход, карат/кг ВВ 125 2 Состав ВВ для получения детонационного алмаза (ДА): БП (типа НБ) 50 – 61% Гексоген 30 – 40% Сажа (Sуд=15 м 2/г) 5 – 18% Состав ВВ для получения ударно-волнового алмаза (ВА): Крупногабаритные шашки СТТ, БП

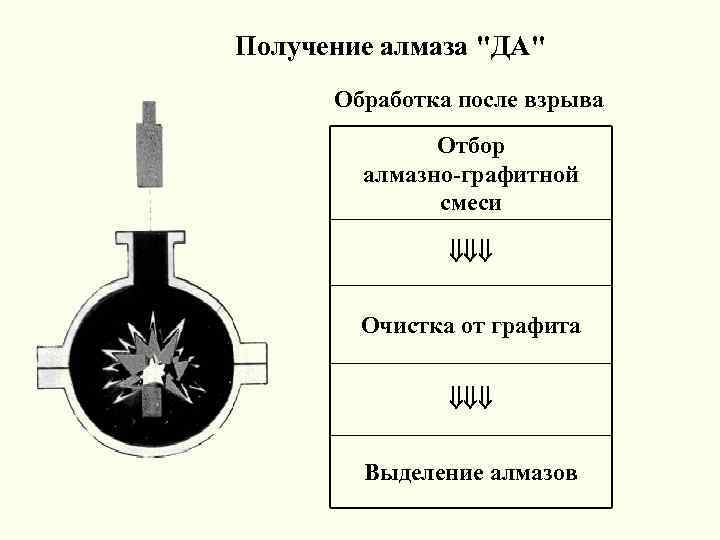

Получение алмаза "ДА" Обработка после взрыва Отбор алмазно-графитной смеси Очистка от графита Выделение алмазов

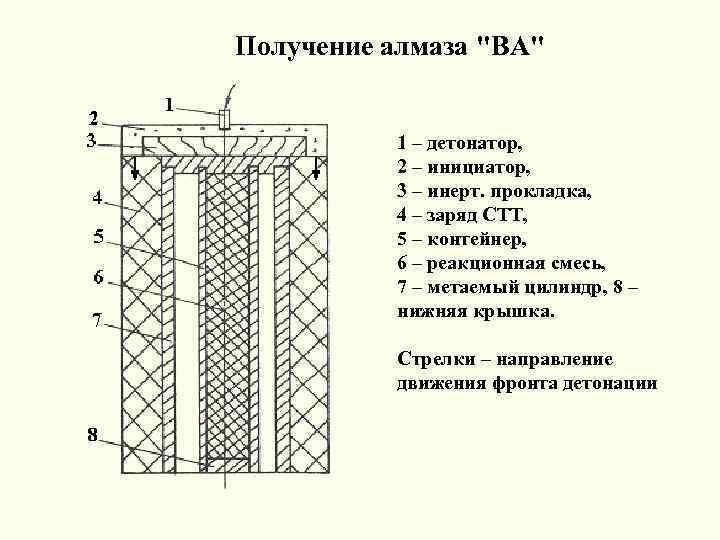

Получение алмаза "ВА" 1 – детонатор, 2 – инициатор, 3 – инерт. прокладка, 4 – заряд СТТ, 5 – контейнер, 6 – реакционная смесь, 7 – метаемый цилиндр, 8 – нижняя крышка. Стрелки – направление движения фронта детонации
Фильм о получении детонационных алмазов (5 мин. )

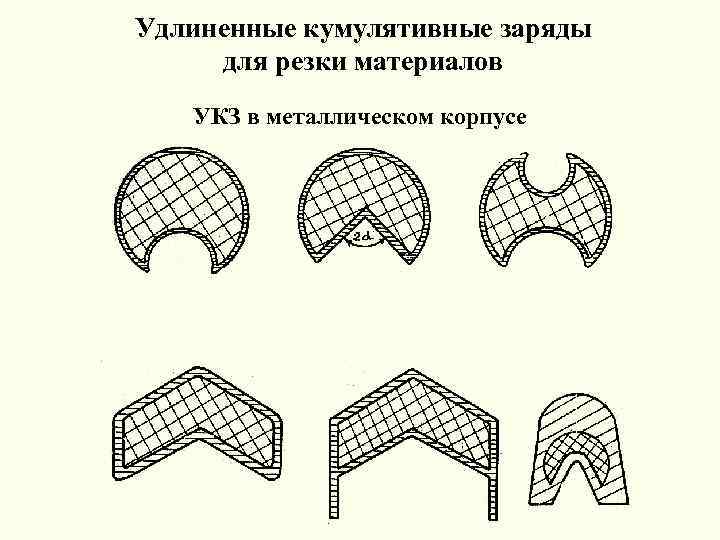

Удлиненные кумулятивные заряды для резки материалов УКЗ в металлическом корпусе
Бескорпусные ШКЗ УКЗ на полимерной основе
Фильм о применении удлиненных кумулятивных зарядов (4 мин. )
_ПромВВ.ppt
