ВЫСОКОВОЛЬТНЫЙ СОЮЗ Современное коммутационное и распределительное оборудование 6 -220 к. В
Компания Продукция Решения ВЫСОКОВОЛЬТНЫЙ СОЮЗ ИНФОРМАЦИЯ О КОМПАНИИ Концерн «Высоковольтный союз» - один из крупнейших отечественных производителей электротехнического оборудования среднего и высокого классов напряжения. В активе компании – конструкторские школы с полувековыми традициями, современные производственные площадки, налаженная система сервиса. www. vsoyuz. ru

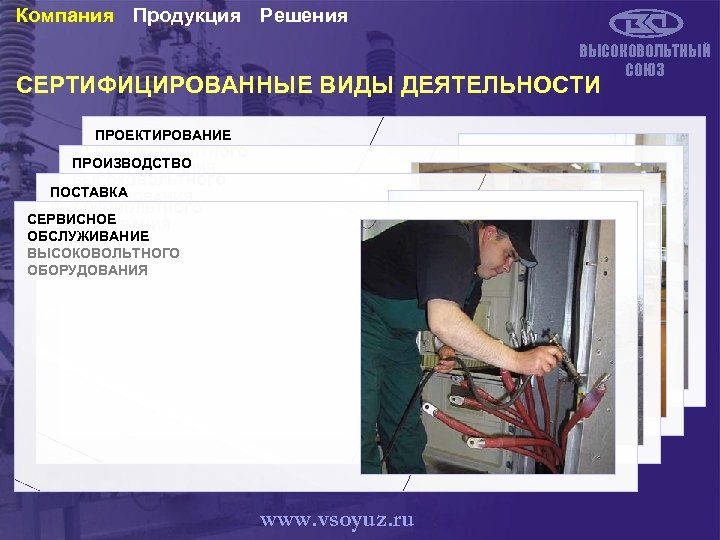

Компания Продукция Решения ВЫСОКОВОЛЬТНЫЙ СОЮЗ СЕРТИФИЦИРОВАННЫЕ ВИДЫ ДЕЯТЕЛЬНОСТИ ПРОЕКТИРОВАНИЕ ВЫСОКОВОЛЬТНОГО ПРОИЗВОДСТВО ОБОРУДОВАНИЯ ВЫСОКОВОЛЬТНОГО ПОСТАВКА ОБОРУДОВАНИЯ ВЫСОКОВОЛЬТНОГО СЕРВИСНОЕ ОБОРУДОВАНИЯ ОБСЛУЖИВАНИЕ ВЫСОКОВОЛЬТНОГО ОБОРУДОВАНИЯ www. vsoyuz. ru

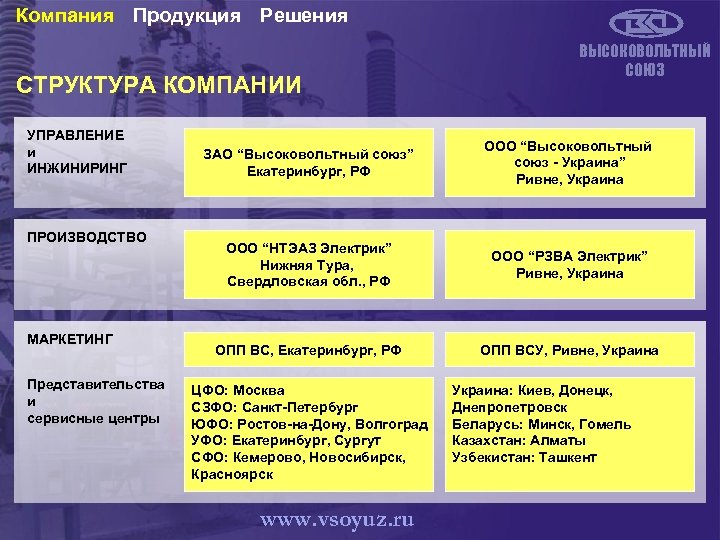

Компания Продукция Решения СТРУКТУРА КОМПАНИИ УПРАВЛЕНИЕ и ИНЖИНИРИНГ ПРОИЗВОДСТВО МАРКЕТИНГ Представительства и сервисные центры ВЫСОКОВОЛЬТНЫЙ СОЮЗ ЗАО “Высоковольтный союз” Екатеринбург, РФ ООО “Высоковольтный союз - Украина” Ривне, Украина ООО “НТЭАЗ Электрик” Нижняя Тура, Свердловская обл. , РФ ООО “РЗВА Электрик” Ривне, Украина ОПП ВС, Екатеринбург, РФ ОПП ВСУ, Ривне, Украина ЦФО: Москва СЗФО: Санкт-Петербург ЮФО: Ростов-на-Дону, Волгоград УФО: Екатеринбург, Сургут СФО: Кемерово, Новосибирск, Красноярск www. vsoyuz. ru Украина: Киев, Донецк, Днепропетровск Беларусь: Минск, Гомель Казахстан: Алматы Узбекистан: Ташкент
Компания Продукция Решения ВЫСОКОВОЛЬТНЫЙ СОЮЗ МАРКЕТИНГ РОССИЯ Отдел прямых продаж (ОПП ВС) Для того, чтобы быть ближе к заказчикам Представительство в Москве производимого оборудования, концерн 620010, РФ, г. Екатеринбург, Представительство в Санкт-Петербурге «Высоковольтный союз» развивает сеть ул. Торговая, 5 115054, РФ, Москва, коммерческих представительств и сервисных Представительство в Ростове-на-Дону тел. /факс: (+7 343) 217 -48 -44 ул. Татарская, д 5/5, 3 этаж, 190020, РФ, Санкт-Петербург, центров в основных индустриальных центрах e-mail: ekaterinburg@vsoyuz. ru Представительство в Волгограде тел. /факс: (+7 495) 661166 -3, -4, -8, -9 ул. Бумажная, д. 4, лит. А, оф. 206, СНГ. 344007, РФ, г. Ростов-на-Дону, e-mail: moskva@vsoyuz. ru тел. /факс: (+7 812) 747 -30 -20 Представительство в Екатеринбурге пер. Газетный, 58 -3 • Работа с VIP-заказчиками 400050, РФ, г. Волгоград, e-mail: spb@vsoyuz. ru тел. /факс: (+7 863) 269 -44 -57 • Омская область, Томская область Представительство в Сургуте ул. Пархоменко, 47 -Б, оф. 205 • Москва 620010, РФ, Екатеринбург, e-mail: rostov@vsoyuz. ru • Мурманская область, Вологодская тел. /факс: (+7 8442) 37 -42 -64 Представительство в Кемерово • Центральный федеральный округ: • Санкт-Петербург ул. Торговая, 5 область, Карелия, Коми 628400, РФ, Сургут, e-mail: volgograd@vsoyuz. ru Белгородская область, Брянская область, • Северо-Западный федеральный округ: тел. /факс: (+7 343) 217 -48 -44 Представительство в Красноярске Ростовская область • Татарстан, Ульяновская область, Тюменская область, ХМАО, 650025, РФ, г. Кемерово, Владимирская область, Воронежская Ленинградская область, Псковская e-mail: ekaterinburg@vsoyuz. ru • Краснодарский край Нижегородская область, Чувашия, Марий ул. Ленинградская 11, оф. 302 Представительство в Новосибирске • Волгоградская область ул. Чкалова 10/5, 3 -й этаж область, Ивановская область, Калужская область, Новгородская область, 660049, РФ, Красноярск, • Ставропольский край Эл, Саратовская область, Пензенская тел. /факс: (+7 3462) 23 -35 -44 Отдел продуктового маркетинга • Саратовская область тел. /факс: (+7 3842) 36 -56 -80 область, Костромская область, Курская Архангельская область, Мурманская • Свердловская область ул. Конституции СССР, д. 7, офис 47, • Адыгея, Северная Осетия (Алания), область, Мордовия, Самарская область e-mail: surgut@vsoyuz. ru 630500, РФ, Новосибирская область, • Астраханская область e-mail: kemerovo@vsoyuz. ru область, Липецкая область, Московская область, Карелия, Коми • Челябинская область тел. /факс: (+7 3912) 75 -80 -21(22, 23) Кабардино-Балкария, Карачаевоп. Краснообск, ЦНСХБ, оф. 104 620010, РФ, г. Екатеринбург, ул. Торговая, 5 область, Орловская область, Рязанская • Курганская область e-mail: krasnoyarsk@vsoyuz. ru Черкесия, Ингушетия, Дагестан, Чечня • Тюменская область телефон: (+7 383) 348 -57 -33 тел. /факс: (+7 343) 217 -48 -44 • Кемеровская область, Смоленская область, • Пермский край • Ханты-Мансийский АО факс: (+7 383) 348 -63 -29 e-mail: ekaterinburg@vsoyuz. ru • Новосибирская область Тамбовская область, Тверская область, • Башкирия Красноярский край, Таймырский округ, • Ямало-Ненецкий АО e-mail: novosibirsk@vsoyuz. ru • Поставки генераторных выключателей • Алтайский край, Алтай Тульская область, Ярославская область • Удмуртия Эвенкийский округ, Хакасия, Тыва • Новосибирская область Поставки КРУ специального назначения www. vsoyuz. ru
Компания Продукция Решения ВЫСОКОВОЛЬТНЫЙ СОЮЗ МАРКЕТИНГ УКРАИНА, БЕЛАРУСЬ, КАЗАХСТАН, УЗБЕКИСТАН Отдел прямых продаж (ОПП ВСУ) Представительство в Киеве ул. Белая, 16, Представительство в Днепропетровске г. Ровно, 33001, Украина ул. Голосеевская, 7, корпус 3, 9 -й этаж Представительство в Донецке телефон: (+38 0362) 61 -72 -94 Киев, 03039, Украина пл. Ленина, 1, оф. 412, (+38 0362) 621 -875 Представительство в Минске телефон: (+38 044) 594 -7777 Днепропетровск, 49000, Украина ул. 50 -й Гвардейской дивизии, 17, e-mail: rivne@vsoyuz. com. ua факс: (+38 044) 594 -7778 телефон: (+38 056) 791 -13 -91 Представительство в Гомеле Донецк, 83052, Украина Республика Беларусь, 220012, Минск, e-mail: kiev@vsoyuz. com. ua факс: (+38 056) 791 -13 -99 телефон: (+38 062) 386 -94 -98 Представительство в Алматы • Работа с VIP-заказчиками ул. Чернышевского, 10 -А, оф. 507 e-mail: dnepr@vsoyuz. com. ua Республика Беларусь, 246022, Гомель, факс: (+38 062) 386 -94 -97 • Казахстан, Туркменистан, Азербайджан, тел. /факс: (+375 17) 280 -69 -46 Представительство в Ташкенте • Киев ул. Кирова, д. 55, оф. 204 e-mail: donetsk@vsoyuz. com. ua Республика Казахстан, 050062, Алматы, Армения, Грузия, Эстония e-mail: minsk@vsoyuz. com • Киевская область, Сумская область, • Днепропетровская область, Запорожская телефон: (+375 232) 77 -57 -02 2 -микрорайон, д. 14 -А • АР Крым, Херсонская область, Одесская Республика Узбекистан, Ташкент Черниговская область, Житомирская область, Кировоградская область, факс: (+375 232) 77 -57 -02 • Донецкая область, Луганская область, тел. /факс: (+7 3272) 77 -40 -46 область, Николаевская область, • Республика Беларусь (продажи) e-mail: tashkent@vsoyuz. com область, Черкасская область Полтавская область, e-mail: gomel@vsoyuz. com Харьковская область e-mail: almaty@vsoyuz. com Закарпатская область, Львовская • ММК им. Ильича • область, Тернопольская область, Ивано. Республика Узбекистан • Республика Беларусь (продажи и сервис) • Республика Казахстан Франковская область, Ровенская область, Волынская область, Черновицкая область, Винницкая область, Хмельницкая область www. vsoyuz. ru

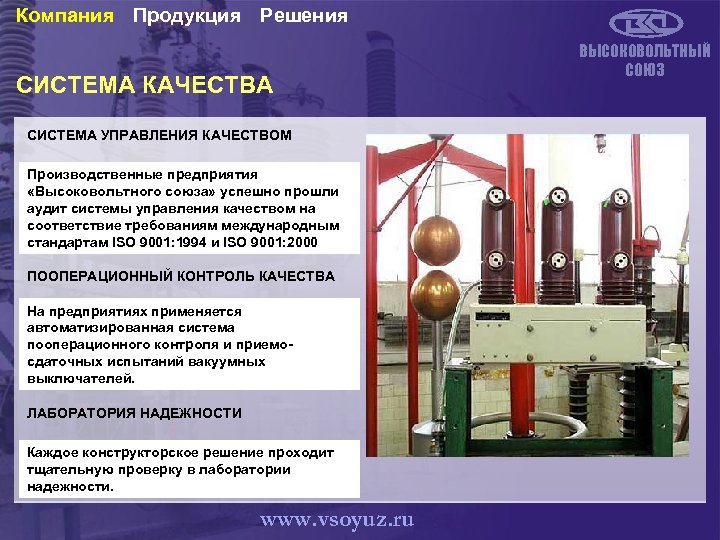

Компания Продукция Решения СИСТЕМА КАЧЕСТВА СИСТЕМА УПРАВЛЕНИЯ КАЧЕСТВОМ Производственные предприятия «Высоковольтного союза» успешно прошли аудит системы управления качеством на соответствие требованиям международным стандартам ISO 9001: 1994 и ISO 9001: 2000 ПООПЕРАЦИОННЫЙ КОНТРОЛЬ КАЧЕСТВА На предприятиях применяется автоматизированная система пооперационного контроля и приемосдаточных испытаний вакуумных выключателей. ЛАБОРАТОРИЯ НАДЕЖНОСТИ Каждое конструкторское решение проходит тщательную проверку в лаборатории надежности. www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
Компания Продукция Решения ВЫСОКОВОЛЬТНЫЙ СОЮЗ СЕРТИФИКАЦИЯ ИСПЫТАНИЯ Вся продукция, выпускаемая на производственных предприятиях концерна «Высоковольтный союз» , в обязательном порядке проходит полный объем испытаний на соответствие нормативной документации. Испытания проводятся в Научноисследовательском центре по испытанию высоковольтной аппаратуры (НИЦ ВВА) в Москве и в других испытательных центрах, аккредитованных в ЭНЕРГОСЕРТИФИКАТЫ Продукция концерна «Высоковольтный союз» , имеет сертификаты соответствия требованиям безопасности (система ГОСТ Р) и сертификаты соответствия техническим требованиям (система ЭНЕРГОСЕРТ). www. vsoyuz. ru
Компания Продукция Решения СЕРВИСНОЕ ОБСЛУЖИВАНИЕ СЛУЖБА СЕРВИСА Отдел сервиса • • Гарантийное обслуживание Постгарантийное обслуживание Отдел пуско-наладки • Проведение пуско-наладочных работ Отдел шеф-монтажа • • Проведение шеф-монтажа Обучение персонала ДОПОЛНИТЕЛЬНЫЕ УСЛУГИ • • • Консультирование Семинары и презентации Сертификация персонала www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
Компания Продукция Решения КОМПЛЕКСНЫЕ РЕШЕНИЯ ОТ ПРОЕКТА ДО ОБЪЕКТА Комплексное решение от концерна «Высоковольтный союз» подразумевает полное сопровождение проекта от предпроектных работ до пуска объекта в эксплуатацию: • • • Предпроектная подготовка Выбор оборудования Проектирование (в сотрудничестве с проектными институтами) Производство и поставка Строительная часть Монтаж Шеф-монтаж Пусконаладочные работы Обучение персонала Сервисное обслуживание www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
Компания Продукция Решения ВЫСОКОВОЛЬТНЫЙ СОЮЗ НОМЕНКЛАТУРА ПРОДУКЦИИ КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА КОММУТАЦИОННЫЕ АППАРАТЫ РЕТРОФИТ ОТКРЫТЫЕ ПОДСТАНЦИИ 35, 110, 220 к. В ОБЩЕПРОМЫШЛЕННЫЕ КРУ 6 -10 к. В ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 6 -10 к. В КОМПЛЕКТЫ МОНТАЖНЫХ ЧАСТЕЙ ГАЗОИЗОЛИРОВАННЫЕ ПОДСТАНЦИИ 110, 220 к. В КРУ СПЕЦИАЛЬНОГО ПРИМЕНЕНИЯ ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 27, 5 к. В УНИВЕРСАЛЬНЫЕ МОДУЛИ ЗАКРЫТЫЕ ПОДСТАНЦИИ 35 к. В ОБЩЕПРОМЫШЛЕННЫЕ КРУ 35 к. В ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 35 к. В ВЫКАТНЫЕ ЭЛЕМЕНТЫ ТЯГОВЫЕ ПОДСТАНЦИИ МОДУЛЬНЫЕ ЗДАНИЯ ЗРУ-10 И ЗРУ-35 к. В ГЕНЕРАТОРНЫЕ ВЫКЛЮЧАТЕЛИ 10, 15, 20 к. В РЕКОНСТРУКЦИЯ ОРУ-35 к. В www. vsoyuz. ru

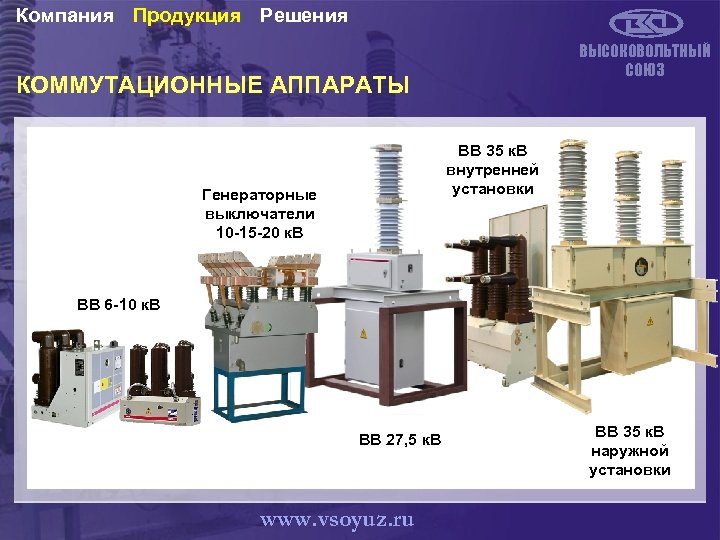

Компания Продукция Решения ВЫСОКОВОЛЬТНЫЙ СОЮЗ КОММУТАЦИОННЫЕ АППАРАТЫ ВВ 35 к. В внутренней установки Генераторные выключатели 10 -15 -20 к. В ВВ 6 -10 к. В ВВ 27, 5 к. В www. vsoyuz. ru ВВ 35 к. В наружной установки

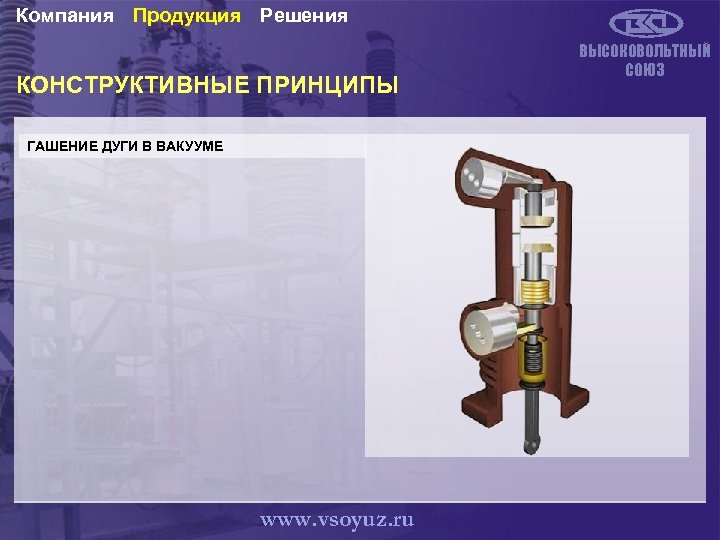

Компания Продукция Решения КОНСТРУКТИВНЫЕ ПРИНЦИПЫ ГАШЕНИЕ ДУГИ В ВАКУУМЕ www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

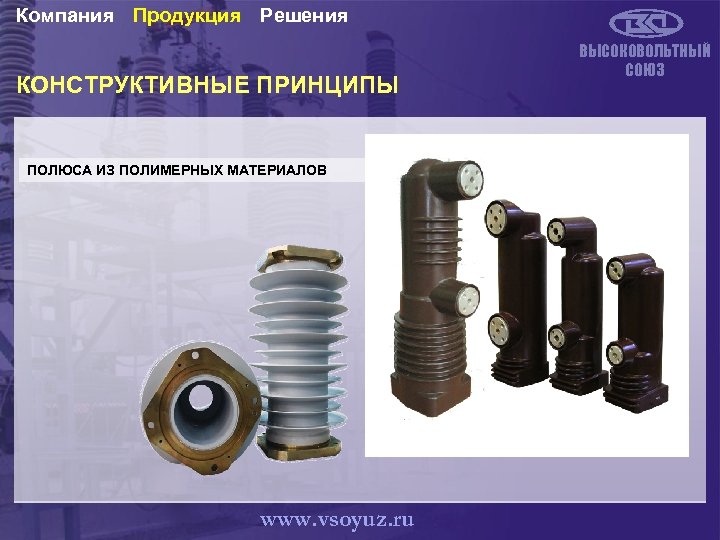

Компания Продукция Решения КОНСТРУКТИВНЫЕ ПРИНЦИПЫ ПОЛЮСА ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

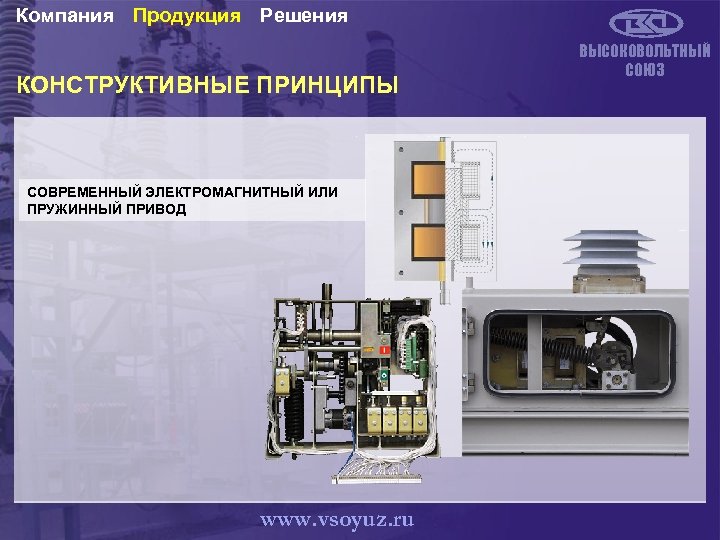

Компания Продукция Решения КОНСТРУКТИВНЫЕ ПРИНЦИПЫ СОВРЕМЕННЫЙ ЭЛЕКТРОМАГНИТНЫЙ ИЛИ ПРУЖИННЫЙ ПРИВОД www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
Компания Продукция Решения КОНСТРУКТИВНЫЕ ПРИНЦИПЫ ВСТРОЕННЫЫЙ БЛОК УПРАВЛЕНИЯ www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

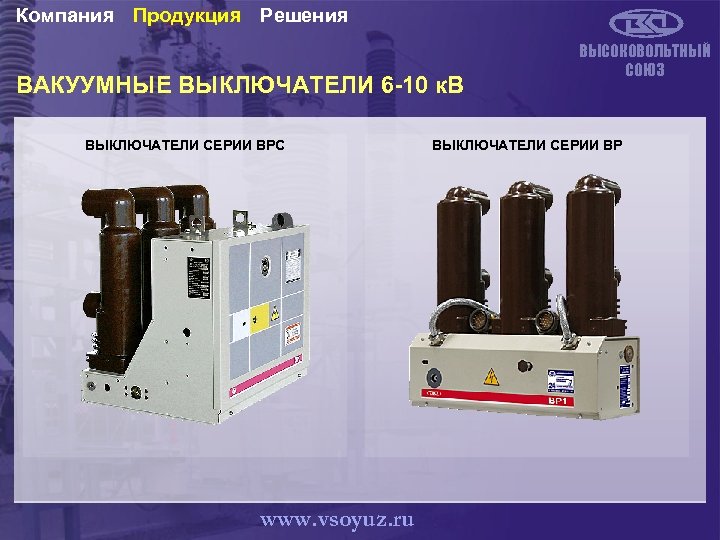

Компания Продукция Решения ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 6 -10 к. В ВЫКЛЮЧАТЕЛИ СЕРИИ ВРС www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ ВЫКЛЮЧАТЕЛИ СЕРИИ ВР
Компания Продукция Решения ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 6 -10 к. В ВЫКЛЮЧАТЕЛИ СЕРИИ ВРС Установка выключателей в КРУ нового поколения www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
Компания Продукция Решения ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 6 -10 к. В ВЫСОКОВОЛЬТНЫЙ СОЮЗ ВЫКЛЮЧАТЕЛИ СЕРИИ ВР Установка в КРУ традиционной архитектуры Реконструкция КРУ и КСО по программе РЕТРОФИТ www. vsoyuz. com www. vsoyuz. ru
Компания Продукция Решения ВЫСОКОВОЛЬТНЫЙ СОЮЗ ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 6 -10 к. В ВЫКЛЮЧАТЕЛИ СЕРИИ ВР Серия ВР 0 Номинальное напряжение, к. В ВР 1 ВР 2 ВР 3 ВР 6 В ВР 6 К 10 10 6 6 -10 630 -800 2000 2500 3150 20; 31, 5; 20; 31, 5 100 000; 30 000 100 50 000 Механический и коммутационный ресурс (циклов ВО) 630; 1000 1250; 1600 100 000 Номинальный ток отключения, к. А 630 1250 12. 5 Номинальный ток, А 10 1600 2000 1600 3150 31. 5 40 40 100 000 30 000 25 000 30 000 100 40; 50 50 40 40; 50 40 50 000 30 000 25 000 30 000 Коммутационный ресурс (циклов ВО) - при номинальном токе отключения - при номинальном токе www. vsoyuz. ru
Компания Продукция Решения ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 6 -10 к. В ВЫСОКОВОЛЬТНЫЙ СОЮЗ ВЫКЛЮЧАТЕЛИ СЕРИИ ВРС Серия Номинальное напряжение, к. В ВРС 6 ВРС 10 6 10 1250 - 3150 630 - 3150 Номинальный ток отключения, к. А 40 20; 31, 5; 40 Механический и коммутационный ресурс (циклов ВО) 30 000 100 000; 30 000 коммутационный ресурс при номинальном токе отключения (циклов ВО) 40; 50 100; 40; 50 ВРС 6 Номинальный ток, А www. vsoyuz. ru ВРС 10
Компания Продукция Решения ПРОГРАММА РЕТРОФИТ ВЫСОКОВОЛЬТНЫЙ СОЮЗ СПОСОБЫ РЕКОНСТРУКЦИИ С ПОМОЩЬЮ КОМПЛЕКТА МОНТАЖНЫХ ЧАСТЕЙ (КМЧ) Установка (адаптация) нового аппарата на месте старого. Сборка конструкции на месте монтажа. С ПОМОЩЬЮ МОНТАЖНОГО МОДУЛЯ (М) РЕТРОФИТ Замена старого аппарата на модуль с вакуумным выключателем. Монтаж модуля на старый выкатной элемент. www. vsoyuz. ru С ПОМОЩЬЮ ВЫКАТНОГО ЭЛЕМЕНТА (ВЭ) РЕТРОФИТ Замена старого выкатного элемента на новый с вакуумным выключателем.

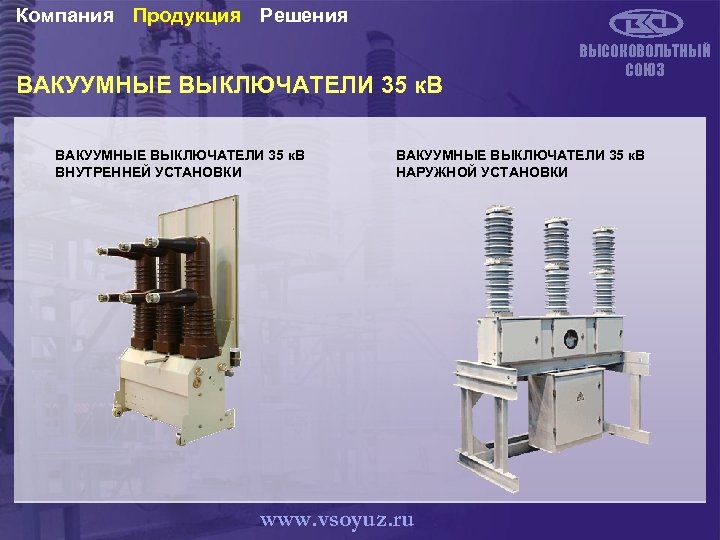

Компания Продукция Решения ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 35 к. В ВНУТРЕННЕЙ УСТАНОВКИ ВЫСОКОВОЛЬТНЫЙ СОЮЗ ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 35 к. В НАРУЖНОЙ УСТАНОВКИ www. vsoyuz. ru

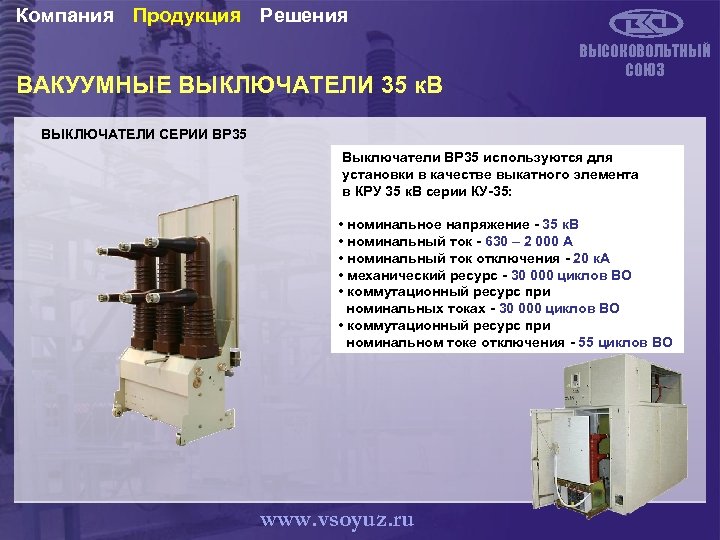

Компания Продукция Решения ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 35 к. В ВЫСОКОВОЛЬТНЫЙ СОЮЗ ВЫКЛЮЧАТЕЛИ СЕРИИ ВР 35 Выключатели BP 35 используются для установки в качестве выкатного элемента в КРУ 35 к. В серии КУ-35: • номинальное напряжение - 35 к. В • номинальный ток - 630 – 2 000 А • номинальный ток отключения - 20 к. А • механический ресурс - 30 000 циклов ВО • коммутационный ресурс при номинальных токах - 30 000 циклов ВО • коммутационный ресурс при номинальном токе отключения - 55 циклов ВО www. vsoyuz. ru

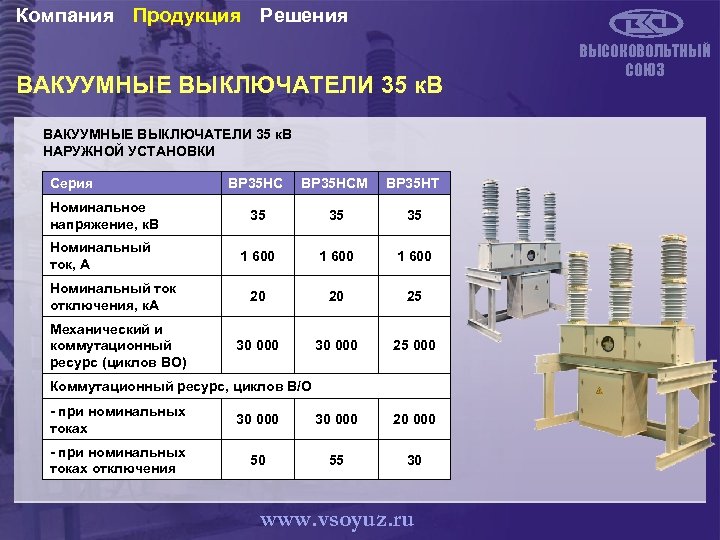

Компания Продукция Решения ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 35 к. В НАРУЖНОЙ УСТАНОВКИ Серия ВР 35 НСМ ВР 35 НТ 35 35 35 1 600 Номинальный ток отключения, к. А 20 20 25 Механический и коммутационный ресурс (циклов ВО) 30 000 25 000 Номинальное напряжение, к. В Номинальный ток, А Коммутационный ресурс, циклов В/О - при номинальных токах 30 000 20 000 - при номинальных токах отключения 50 55 30 www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
Компания Продукция Решения ГЕНЕРАТОРНЫЕ ВЫКЛЮЧАТЕЛИ 10 -15 -20 к. В ВЫСОКОВОЛЬТНЫЙ СОЮЗ ЛИНЕЙКА ГЕНЕРАТОРНЫХ ВЫКЛЮЧАТЕЛЕЙ Серия ВГГ-10 Номинальное напряжение, к. В МГГ-10 ВГМ-15 МГУ-20 10 10 15 20 4 000; 5 000 2 000 – 5 600 10 000 – 11 200 5 700 – 9 500 63 45; 63 71; 90 75; 90; 105 - наибольший пик к. А 161 120; 170 290; 320 270; 300 - ток термической стойкости, 3 с 63 45; 63 95; 105 10 000 3 000 Номинальный ток, А Номинальный ток отключения, к. А Сквозной ток короткого замыкания Механический и коммутационный ресурс (циклов ВО) www. vsoyuz. ru

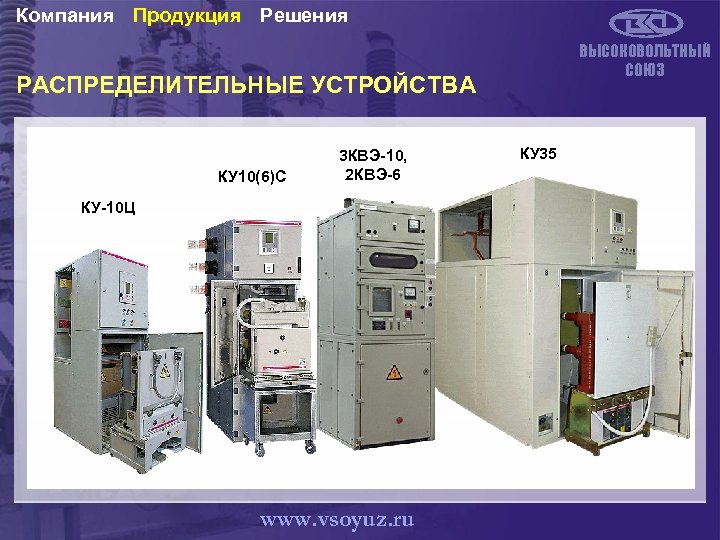

Компания Продукция Решения ВЫСОКОВОЛЬТНЫЙ СОЮЗ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА КУ 10(6)С 3 КВЭ-10, 2 КВЭ-6 КУ-10 Ц www. vsoyuz. ru КУ 35
Компания Продукция Решения ОБЩЕПРОМЫШЛЕННЫЕ КРУ 6 -10 к. В КРУ СЕРИИ КУ 10(6)Ц. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ • номинальное напряжение 6; 10 к. В • наибольшее рабочее напряжение 7, 2; 12 к. В • номинальный ток - главных соединений 630 - 3150 А - сборных шин 1600; 2000; 3150 к. А • номинальный ток отключения 20; 31, 5 к. А • ток термической стойкости (3 с) 20; 31, 5 к. А • номинальный ток электродинамической стойкости 51; 81; 102; 128 к. А • номинальное напряжение вспомогательных цепей 220 В www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

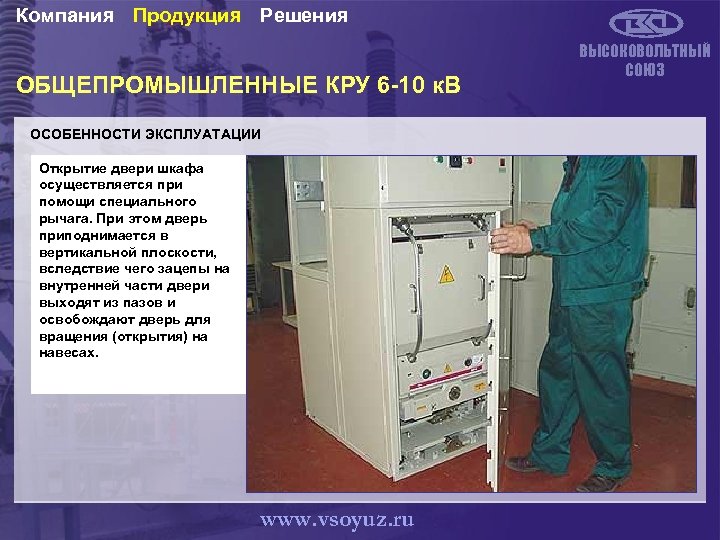

Компания Продукция Решения ОБЩЕПРОМЫШЛЕННЫЕ КРУ 6 -10 к. В ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ Открытие двери шкафа осуществляется при помощи специального рычага. При этом дверь приподнимается в вертикальной плоскости, вследствие чего зацепы на внутренней части двери выходят из пазов и освобождают дверь для вращения (открытия) на навесах. www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

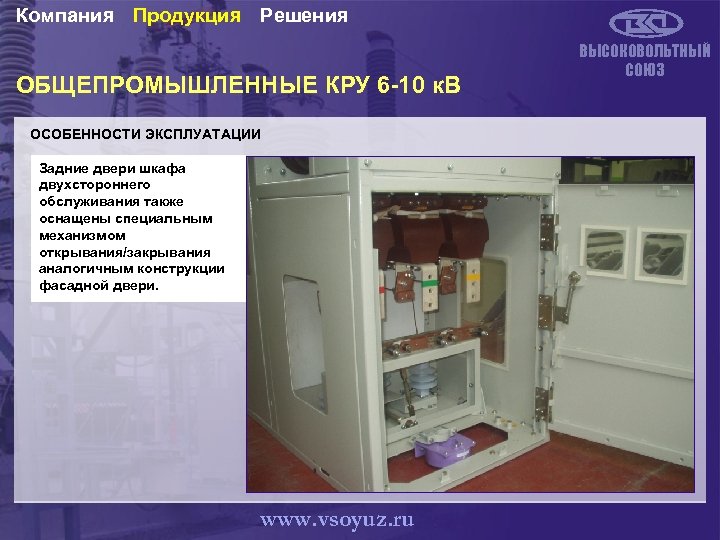

Компания Продукция Решения ОБЩЕПРОМЫШЛЕННЫЕ КРУ 6 -10 к. В ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ Задние двери шкафа двухстороннего обслуживания также оснащены специальным механизмом открывания/закрывания аналогичным конструкции фасадной двери. www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

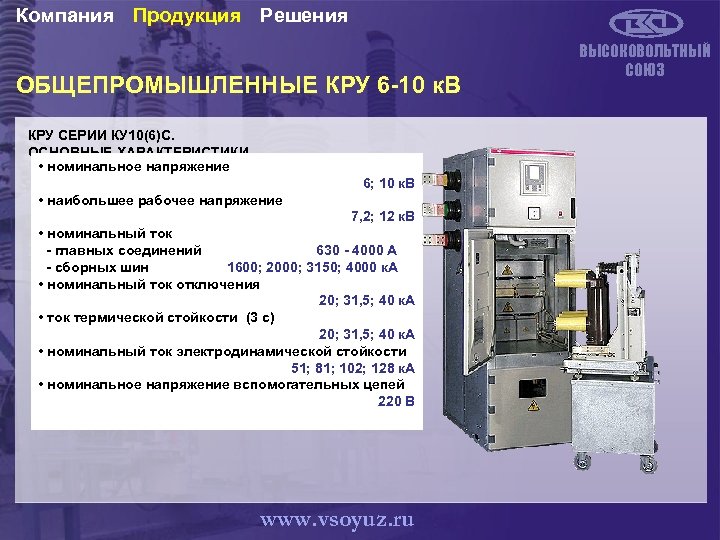

Компания Продукция Решения ОБЩЕПРОМЫШЛЕННЫЕ КРУ 6 -10 к. В КРУ СЕРИИ КУ 10(6)С. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ • номинальное напряжение 6; 10 к. В • наибольшее рабочее напряжение 7, 2; 12 к. В • номинальный ток - главных соединений 630 - 4000 А - сборных шин 1600; 2000; 3150; 4000 к. А • номинальный ток отключения 20; 31, 5; 40 к. А • ток термической стойкости (3 с) 20; 31, 5; 40 к. А • номинальный ток электродинамической стойкости 51; 81; 102; 128 к. А • номинальное напряжение вспомогательных цепей 220 В www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

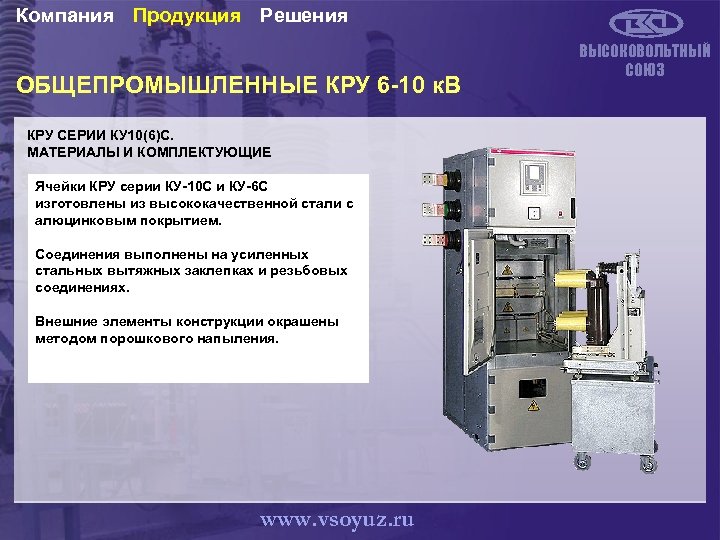

Компания Продукция Решения ОБЩЕПРОМЫШЛЕННЫЕ КРУ 6 -10 к. В КРУ СЕРИИ КУ 10(6)С. МАТЕРИАЛЫ И КОМПЛЕКТУЮЩИЕ Ячейки КРУ серии КУ-10 С и КУ-6 С изготовлены из высококачественной стали с алюцинковым покрытием. Соединения выполнены на усиленных стальных вытяжных заклепках и резьбовых соединениях. Внешние элементы конструкции окрашены методом порошкового напыления. www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

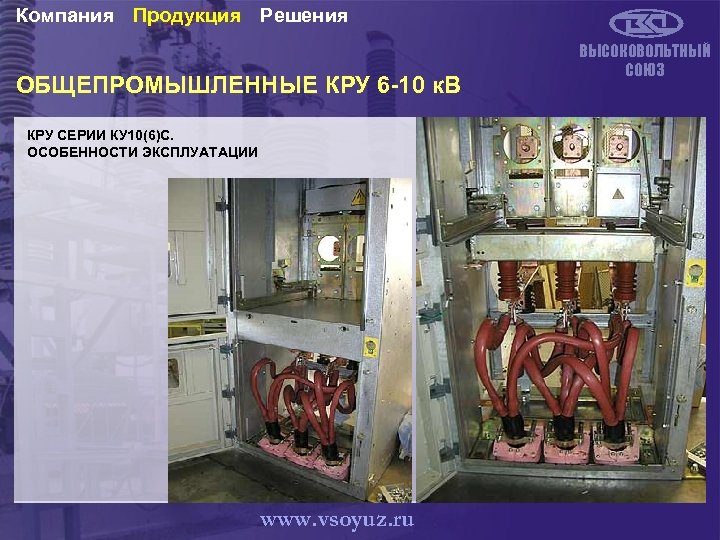

Компания Продукция Решения ОБЩЕПРОМЫШЛЕННЫЕ КРУ 6 -10 к. В КРУ СЕРИИ КУ 10(6)С. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

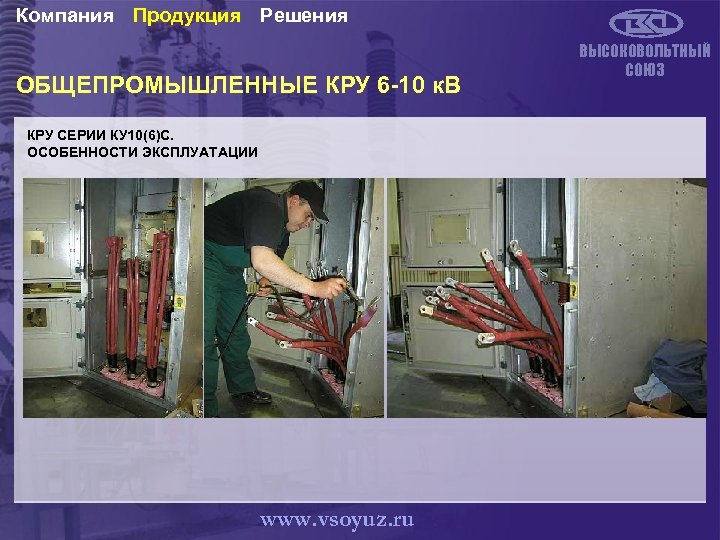

Компания Продукция Решения ОБЩЕПРОМЫШЛЕННЫЕ КРУ 6 -10 к. В КРУ СЕРИИ КУ 10(6)С. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
Компания Продукция Решения ВЫСОКОВОЛЬТНЫЙ СОЮЗ КРУ 35 к. В КРУ СЕРИИ КУ-35. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Номинальное напряжение - 35 к. В Номинальный ток: - главных соединений - 630; 1000; 1600 А - сборных шин - 1000; 1600; 3150 к. А Номинальный ток отключения - 20 к. А Ток термической стойкости (3 с) - 20 к. А Номинальный ток электродинамической стойкости - 51 к. А Номинальное напряжение вспомогательных цепей: ~220; =220; 110 В www. vsoyuz. ru

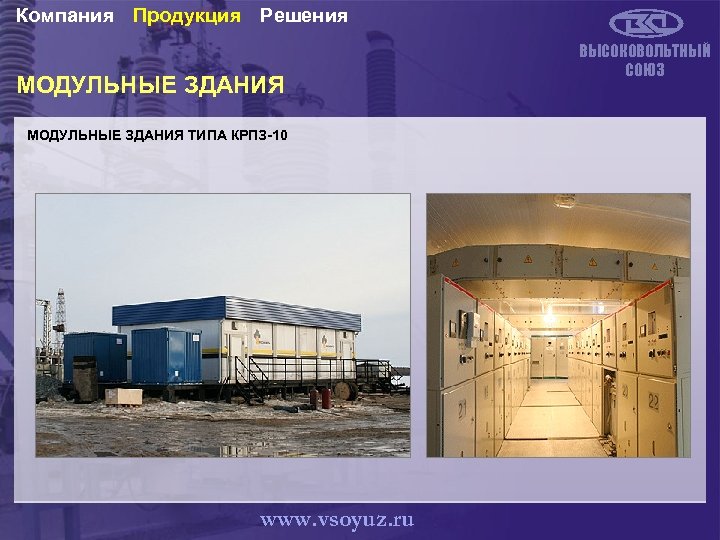

Компания Продукция Решения МОДУЛЬНЫЕ ЗДАНИЯ ТИПА КРПЗ-10 www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

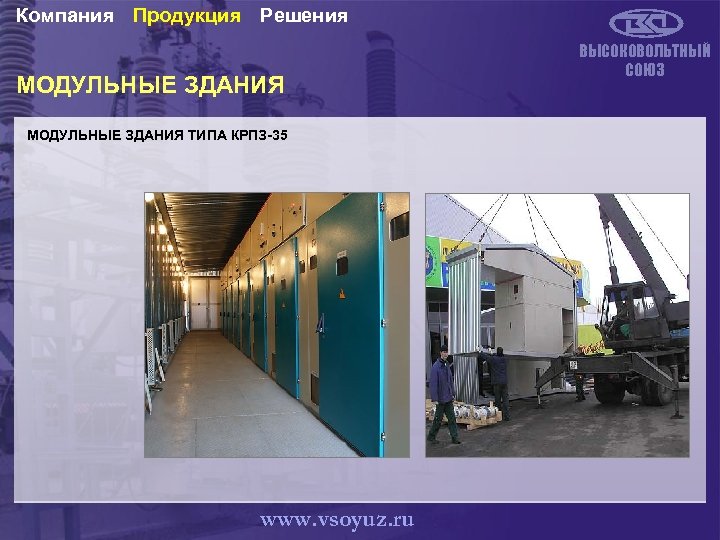

Компания Продукция Решения МОДУЛЬНЫЕ ЗДАНИЯ ТИПА КРПЗ-35 www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
Компания Продукция Решения ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ ЛИНЕЙКА ПРОДУКЦИИ Концерн «Высоковольтный союз» производит трансформаторные подстанции: § Открытые 220, 110 и 35 к. В § Газоизолированные 220 и 110 к. В § Закрытые 35 к. В § Тяговые подстанции и распределительные устройства метрополитенов www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

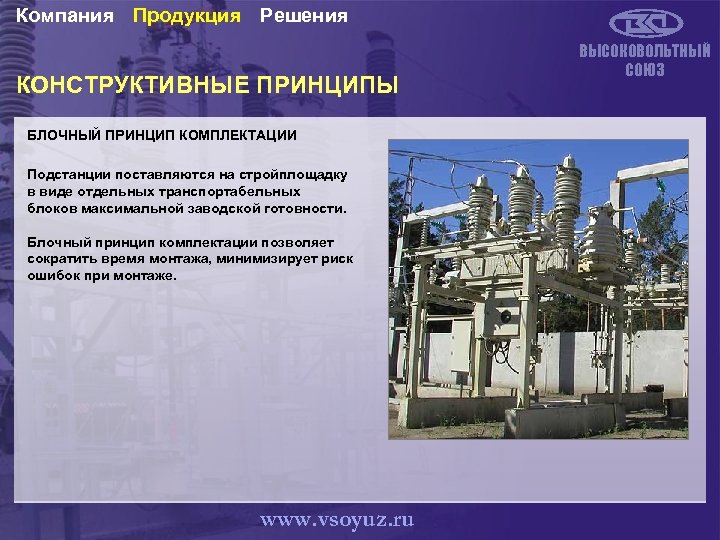

Компания Продукция Решения КОНСТРУКТИВНЫЕ ПРИНЦИПЫ БЛОЧНЫЙ ПРИНЦИП КОМПЛЕКТАЦИИ Подстанции поставляются на стройплощадку в виде отдельных транспортабельных блоков максимальной заводской готовности. Блочный принцип комплектации позволяет сократить время монтажа, минимизирует риск ошибок при монтаже. www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

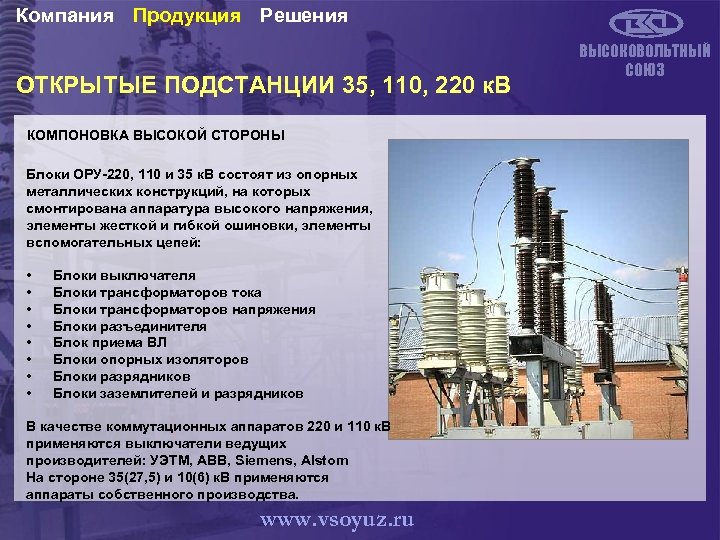

Компания Продукция Решения ОТКРЫТЫЕ ПОДСТАНЦИИ 35, 110, 220 к. В КОМПОНОВКА ВЫСОКОЙ СТОРОНЫ Блоки ОРУ-220, 110 и 35 к. В состоят из опорных металлических конструкций, на которых смонтирована аппаратура высокого напряжения, элементы жесткой и гибкой ошиновки, элементы вспомогательных цепей: • • Блоки выключателя Блоки трансформаторов тока Блоки трансформаторов напряжения Блоки разъединителя Блок приема ВЛ Блоки опорных изоляторов Блоки разрядников Блоки заземлителей и разрядников В качестве коммутационных аппаратов 220 и 110 к. В применяются выключатели ведущих производителей: УЭТМ, ABB, Siemens, Alstom На стороне 35(27, 5) и 10(6) к. В применяются аппараты собственного производства. www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
Компания Продукция Решения ОТКРЫТЫЕ ПОДСТАНЦИИ 35, 110, 220 к. В КОМПОНОВКА НИЗКОЙ СТОРОНЫ Возможно размещение оборудования 10 к. В как в капитальном строении, так и в металло-блочном сооружении КРПЗ-10, которое собирается на месте из отдельных транспортабельных модулей. В этих модулях непосредственно на заводе монтируются шкафы КРУ и все предусмотренное проектом подстанции оборудование. Также в сборных сооружениях монтируются ОПУ. Сторона 10 к. В комплектуется КРУ серий КУ-10 Ц и/или КУ 10(6)С с вакуумными выключателями, соответственно, серий ВР и/или ВРС-6, ВРС-10 ЗРУ-10 и ОПУ оборудуется вентиляцией, освещением, отоплением, опционально системой Кондиционирования воздуха. www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

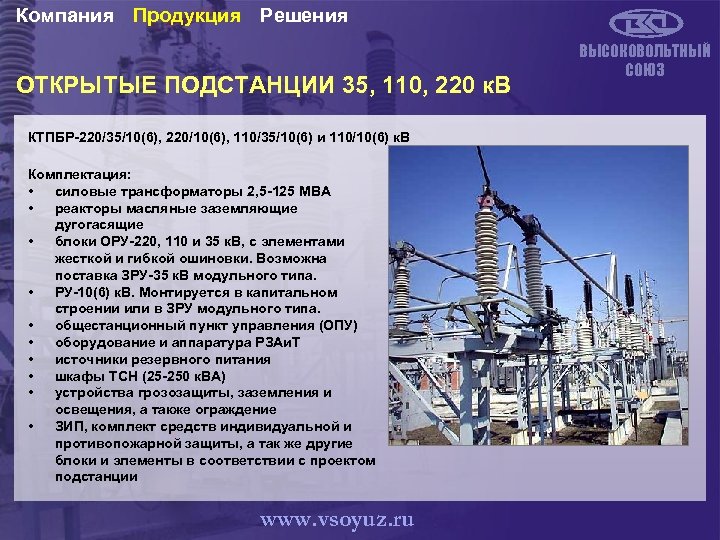

Компания Продукция Решения ОТКРЫТЫЕ ПОДСТАНЦИИ 35, 110, 220 к. В КТПБР-220/35/10(6), 220/10(6), 110/35/10(6) и 110/10(6) к. В Комплектация: • силовые трансформаторы 2, 5 -125 МВА • реакторы масляные заземляющие дугогасящие • блоки ОРУ-220, 110 и 35 к. В, с элементами жесткой и гибкой ошиновки. Возможна поставка ЗРУ-35 к. В модульного типа. • РУ-10(6) к. В. Монтируется в капитальном строении или в ЗРУ модульного типа. • общестанционный пункт управления (ОПУ) • оборудование и аппаратура РЗАи. Т • источники резервного питания • шкафы ТСН (25 -250 к. ВА) • устройства грозозащиты, заземления и освещения, а также ограждение • ЗИП, комплект средств индивидуальной и противопожарной защиты, а так же другие блоки и элементы в соответствии с проектом подстанции www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
Компания Продукция Решения ОТКРЫТЫЕ ПОДСТАНЦИИ 35, 110, 220 к. В Пример. КТПБР 110/35/10(6) Общий вид. www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
Компания Продукция Решения ОТКРЫТЫЕ ПОДСТАНЦИИ 35, 110, 220 к. В Пример. Схема 35 -4 Н ( «одна, секционированная выключателем, система шин» ). Общий вид. www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

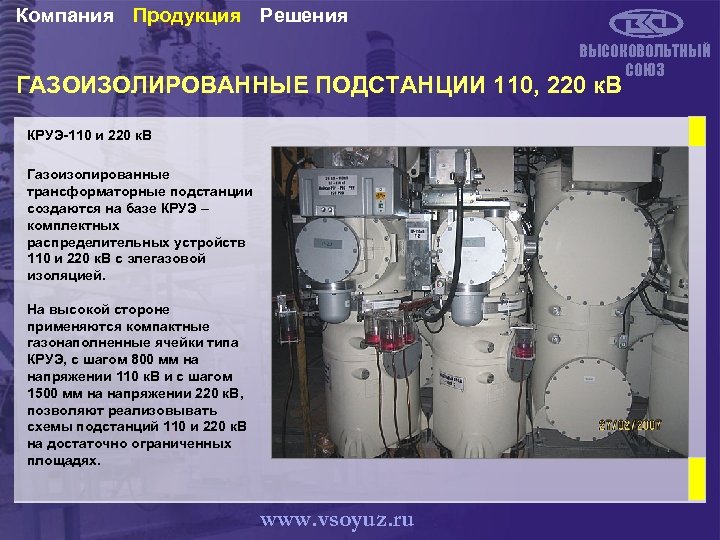

Компания Продукция Решения ВЫСОКОВОЛЬТНЫЙ СОЮЗ ГАЗОИЗОЛИРОВАННЫЕ ПОДСТАНЦИИ 110, 220 к. В КРУЭ-110 и 220 к. В Газоизолированные трансформаторные подстанции создаются на базе КРУЭ – комплектных распределительных устройств 110 и 220 к. В с элегазовой изоляцией. На высокой стороне применяются компактные газонаполненные ячейки типа КРУЭ, с шагом 800 мм на напряжении 110 к. В и с шагом 1500 мм на напряжении 220 к. В, позволяют реализовывать схемы подстанций 110 и 220 к. В на достаточно ограниченных площадях. www. vsoyuz. ru

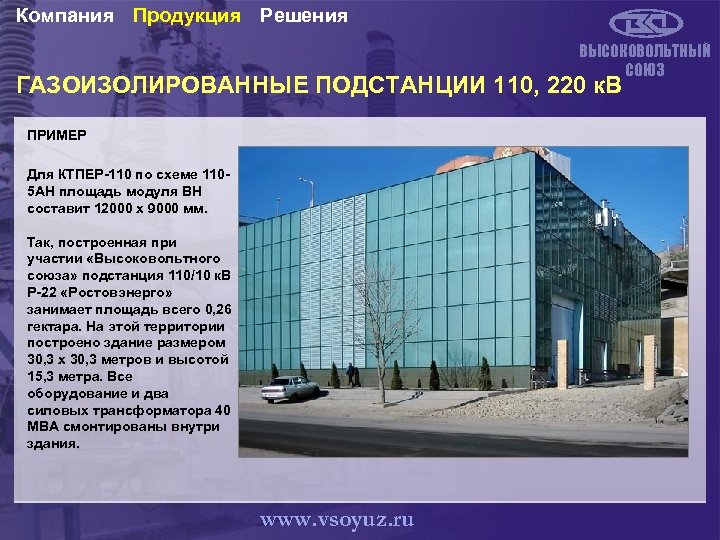

Компания Продукция Решения ВЫСОКОВОЛЬТНЫЙ СОЮЗ ГАЗОИЗОЛИРОВАННЫЕ ПОДСТАНЦИИ 110, 220 к. В ПРИМЕР Для КТПЕР-110 по схеме 1105 АН площадь модуля ВН составит 12000 х 9000 мм. Так, построенная при участии «Высоковольтного союза» подстанция 110/10 к. В Р-22 «Ростовэнерго» занимает площадь всего 0, 26 гектара. На этой территории построено здание размером 30, 3 х 30, 3 метров и высотой 15, 3 метра. Все оборудование и два силовых трансформатора 40 МВА смонтированы внутри здания. www. vsoyuz. ru

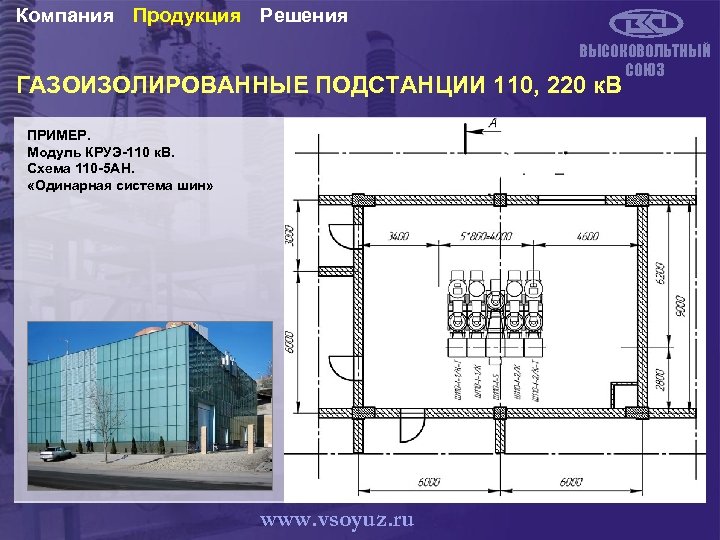

Компания Продукция Решения ВЫСОКОВОЛЬТНЫЙ СОЮЗ ГАЗОИЗОЛИРОВАННЫЕ ПОДСТАНЦИИ 110, 220 к. В ПРИМЕР. Модуль КРУЭ-110 к. В. Схема 110 -5 АН. «Одинарная система шин» www. vsoyuz. ru
Компания Продукция Решения ЗАКРЫТЫЕ ПОДСТАНЦИИ 35 к. В КОМПОНОВКА Особенностью подстанций 35 к. В закрытого типа является модульная конструкция как ЗРУ-10 к. В, так и ЗРУ-35 к. В. Металлоблочные сооружения ЗРУ собираются из отдельных модулей, поставляемых с уже вмонтированными КРУ и прочим оборудованием Непосредственно на заводе в блоках монтируются шкафы комплектных распределительных устройств (КРУ) на 35 к. В серии КУ 35 с вакуумными выключателями ВР 35, элементы воздушных вводов и выводов, элементы межблочных соединений главных и вспомогательных цепей www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
ВЫСОКОВОЛЬТНЫЙ СОЮЗ

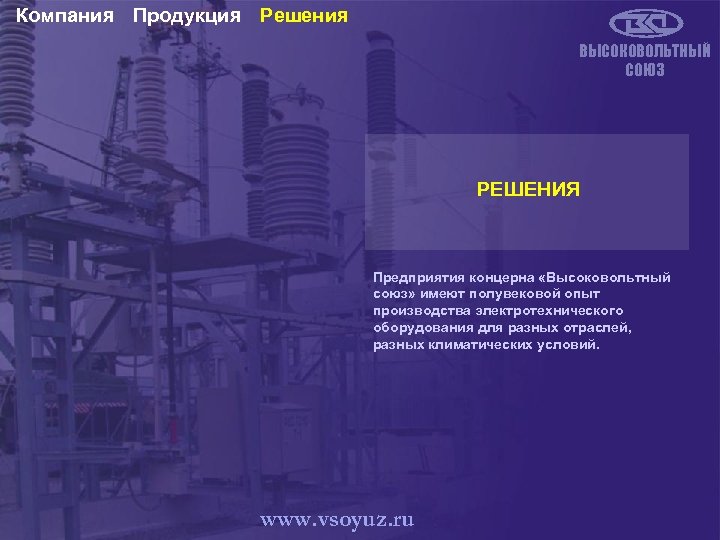

Компания Продукция Решения ВЫСОКОВОЛЬТНЫЙ СОЮЗ РЕШЕНИЯ Предприятия концерна «Высоковольтный союз» имеют полувековой опыт производства электротехнического оборудования для разных отраслей, разных климатических условий. www. vsoyuz. ru

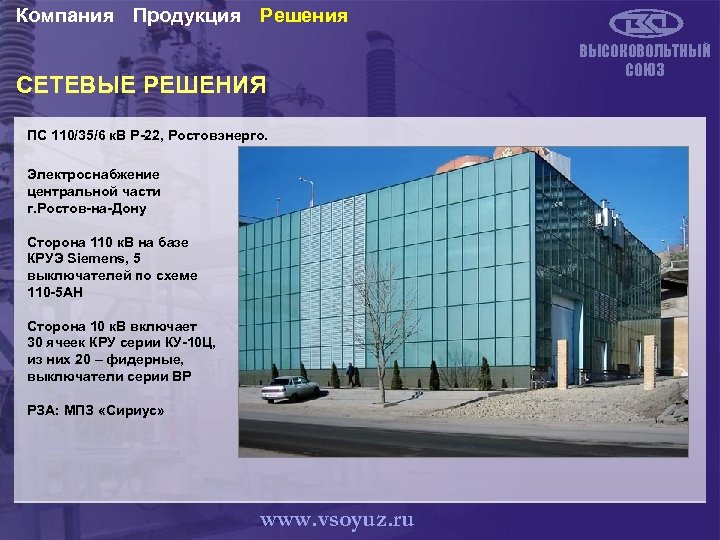

Компания Продукция Решения СЕТЕВЫЕ РЕШЕНИЯ ПС 110/35/6 к. В Р-22, Ростовэнерго. Электроснабжение центральной части г. Ростов-на-Дону Сторона 110 к. В на базе КРУЭ Siemens, 5 выключателей по схеме 110 -5 АН Сторона 10 к. В включает 30 ячеек КРУ серии КУ-10 Ц, из них 20 – фидерные, выключатели серии ВР РЗА: МПЗ «Сириус» www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

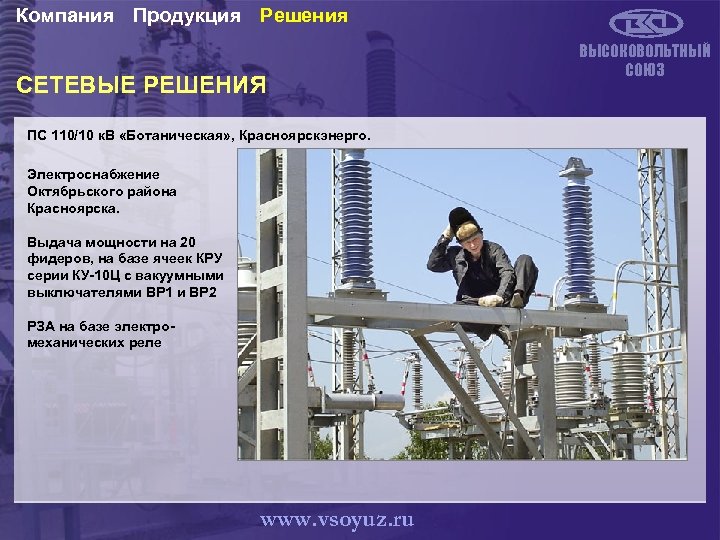

Компания Продукция Решения СЕТЕВЫЕ РЕШЕНИЯ ПС 110/10 к. В «Ботаническая» , Красноярскэнерго. Электроснабжение Октябрьского района Красноярска. Выдача мощности на 20 фидеров, на базе ячеек КРУ серии КУ-10 Ц с вакуумными выключателями ВР 1 и ВР 2 РЗА на базе электромеханических реле www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

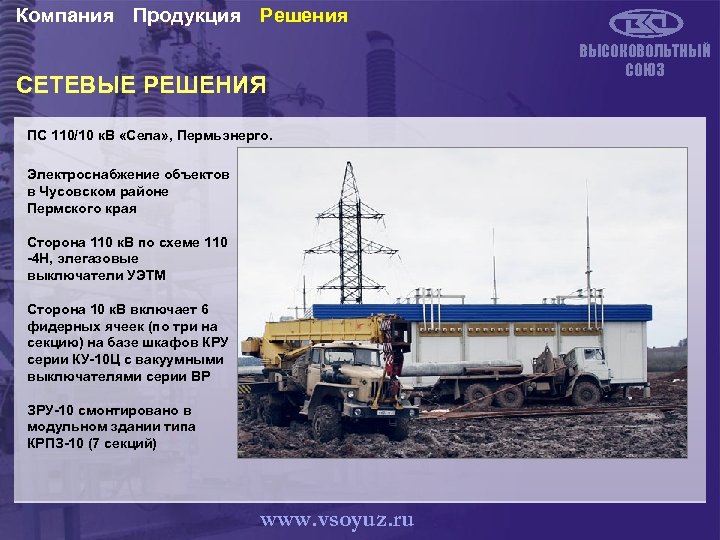

Компания Продукция Решения СЕТЕВЫЕ РЕШЕНИЯ ПС 110/10 к. В «Села» , Пермьэнерго. Электроснабжение объектов в Чусовском районе Пермского края Сторона 110 к. В по схеме 110 -4 Н, элегазовые выключатели УЭТМ Сторона 10 к. В включает 6 фидерных ячеек (по три на секцию) на базе шкафов КРУ серии КУ-10 Ц с вакуумными выключателями серии ВР ЗРУ-10 смонтировано в модульном здании типа КРПЗ-10 (7 секций) www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

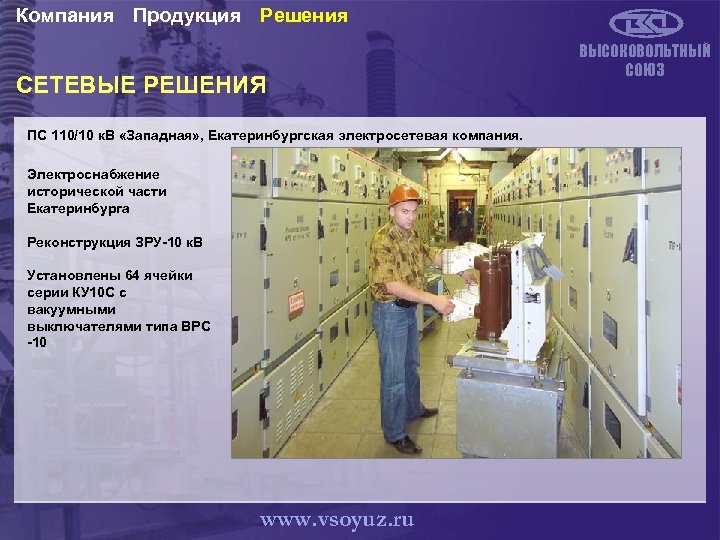

Компания Продукция Решения СЕТЕВЫЕ РЕШЕНИЯ ПС 110/10 к. В «Западная» , Екатеринбургская электросетевая компания. Электроснабжение исторической части Екатеринбурга Реконструкция ЗРУ-10 к. В Установлены 64 ячейки серии КУ 10 С с вакуумными выключателями типа ВРС -10 www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

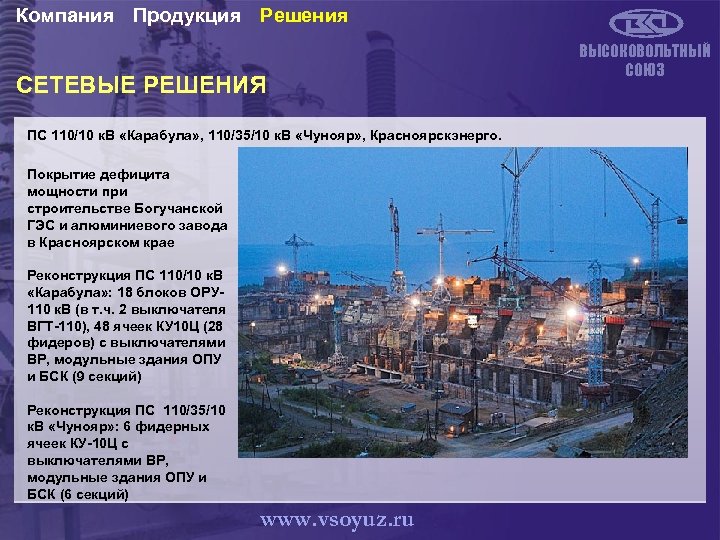

Компания Продукция Решения СЕТЕВЫЕ РЕШЕНИЯ ПС 110/10 к. В «Карабула» , 110/35/10 к. В «Чунояр» , Красноярскэнерго. Покрытие дефицита мощности при строительстве Богучанской ГЭС и алюминиевого завода в Красноярском крае Реконструкция ПС 110/10 к. В «Карабула» : 18 блоков ОРУ 110 к. В (в т. ч. 2 выключателя ВГТ-110), 48 ячеек КУ 10 Ц (28 фидеров) с выключателями ВР, модульные здания ОПУ и БСК (9 секций) Реконструкция ПС 110/35/10 к. В «Чунояр» : 6 фидерных ячеек КУ-10 Ц с выключателями ВР, модульные здания ОПУ и БСК (6 секций) www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
Компания Продукция Решения СЕТЕВЫЕ РЕШЕНИЯ ПС 36/10 к. В «Танай» . Северо-Кузбасская энергетическая компания. Электроснабжение горнолыжного комплекса «Танай» , Кемеровская обл. Сторона 35 к. В на базе КРУ серии КУ 35 (12 ячеек), с выключателями ВР 35 Сторона 10 к. В включает 10 ячеек КРУ серии КУ-10 Ц с выключателями серии ВР 1 и ВР 2 РЗА: МПЗ Micom ЗРУ-35 и ЗРУ-10 смонтированы в модульных зданиях типа КРПЗ-35 и КРПЗ-10 www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

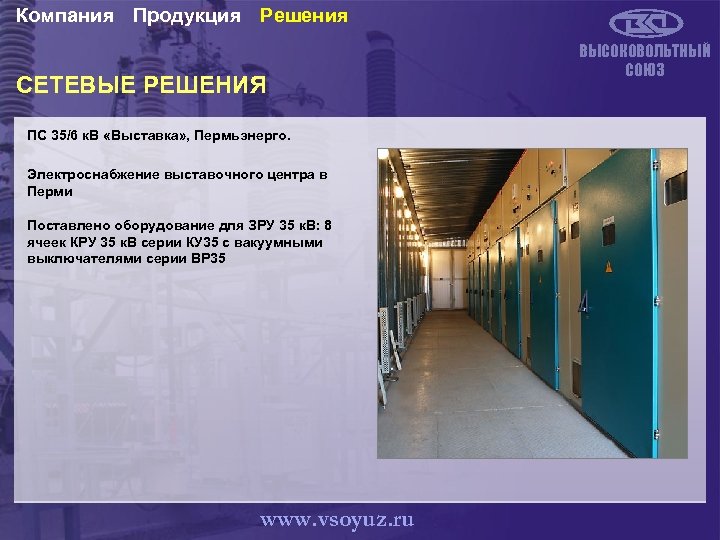

Компания Продукция Решения СЕТЕВЫЕ РЕШЕНИЯ ПС 35/6 к. В «Выставка» , Пермьэнерго. Электроснабжение выставочного центра в Перми Поставлено оборудование для ЗРУ 35 к. В: 8 ячеек КРУ 35 к. В серии КУ 35 с вакуумными выключателями серии ВР 35 www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
Компания Продукция Решения СЕТЕВЫЕ РЕШЕНИЯ РУ 35 к. В Гео. ТЭС «Океанская» , Сахалинэнерго. Выдача мощности с Гео. ТЭС «Океанская» на острове Итуруп, Курилы 8 ячеек КРУ серии КУ 35, 5 вакуумных выключателей 35 к. В серии ВР 35 Смонтировано в модульном здании КРПЗ-35 (всего 8 секций) РЗА: МПЗ Micom www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ

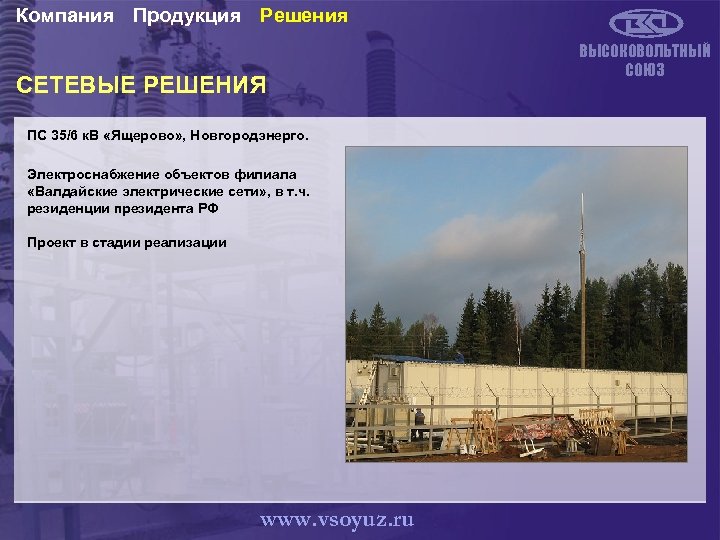

Компания Продукция Решения СЕТЕВЫЕ РЕШЕНИЯ ПС 35/6 к. В «Ящерово» , Новгородэнерго. Электроснабжение объектов филиала «Валдайские электрические сети» , в т. ч. резиденции президента РФ Проект в стадии реализации www. vsoyuz. ru ВЫСОКОВОЛЬТНЫЙ СОЮЗ
Спасибо за внимание!
