ВЫСОКОВОЛЬТНЫЙ СОЮЗ Комплектные распределительные устройства и вакуумные выключатели

ВЫСОКОВОЛЬТНЫЙ СОЮЗ Комплектные распределительные устройства и вакуумные выключатели 6(10) к. В для собственных нужд АЭС. Мельник Я. В. , главный конструктор www. vsoyuz. com

История создания концерна КОНЦЕРН «ВЫСОКОВОЛЬТНЫЙ СОЮЗ» Концерн «Высоковольтный союз» был образован в 2004 г. путем слияния активов Нижнетуринского электроаппаратного завода (Россия) и Ровенского завода высоковольтной аппаратуры (Украина). В 2009 году в состав концерна вошла группа предприятий, объединенных в рамках бизнеспроекта «Системы РЗА» . В настоящее время «Высоковольтный союз» является российской компанией со штабквартирой в Екатеринбурге. www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

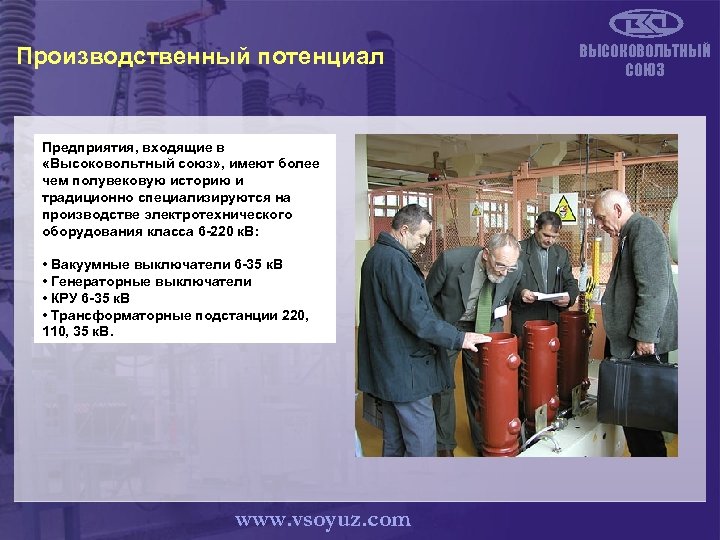

Производственный потенциал Предприятия, входящие в «Высоковольтный союз» , имеют более чем полувековую историю и традиционно специализируются на производстве электротехнического оборудования класса 6 -220 к. В: • Вакуумные выключатели 6 -35 к. В • Генераторные выключатели • КРУ 6 -35 к. В • Трансформаторные подстанции 220, 110, 35 к. В. www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

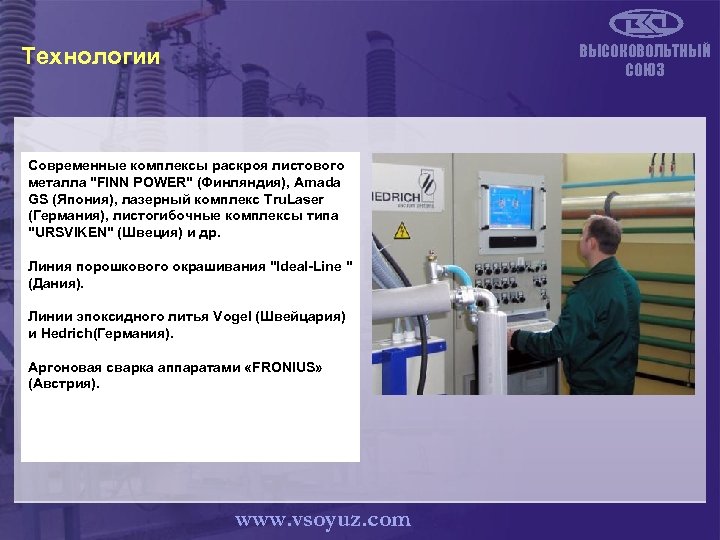

ВЫСОКОВОЛЬТНЫЙ СОЮЗ Технологии Современные комплексы раскроя листового металла "FINN POWER" (Финляндия), Amada GS (Япония), лазерный комплекс Tru. Laser (Германия), листогибочные комплексы типа "URSVIKEN" (Швеция) и др. Линия порошкового окрашивания "Ideal-Line " (Дания). Линии эпоксидного литья Vogel (Швейцария) и Hedrich(Германия). Аргоновая сварка аппаратами «FRONIUS» (Австрия). www. vsoyuz. com

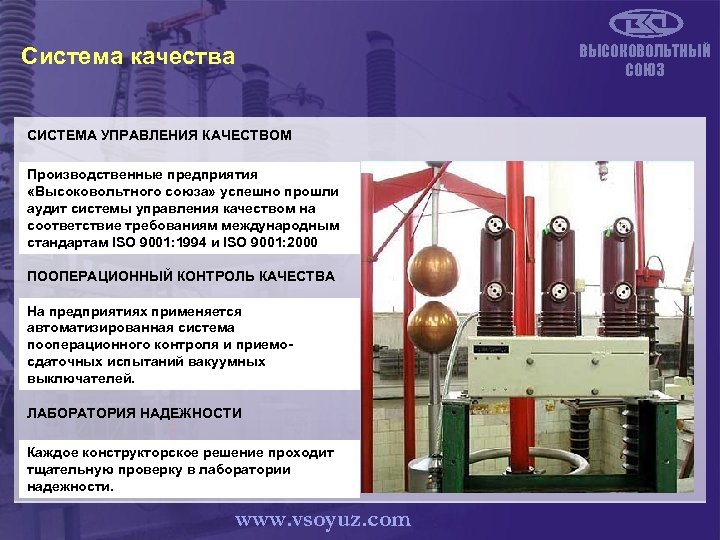

Система качества СИСТЕМА УПРАВЛЕНИЯ КАЧЕСТВОМ Производственные предприятия «Высоковольтного союза» успешно прошли аудит системы управления качеством на соответствие требованиям международным стандартам ISO 9001: 1994 и ISO 9001: 2000 ПООПЕРАЦИОННЫЙ КОНТРОЛЬ КАЧЕСТВА На предприятиях применяется автоматизированная система пооперационного контроля и приемосдаточных испытаний вакуумных выключателей. ЛАБОРАТОРИЯ НАДЕЖНОСТИ Каждое конструкторское решение проходит тщательную проверку в лаборатории надежности. www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

Испытания и сертификация ИСПЫТАНИЯ Вся продукция, выпускаемая на производственных предприятиях концерна «Высоковольтный союз» , в обязательном порядке проходит полный объем испытаний на соответствие нормативной документации. Испытания проводятся в Научноисследовательском центре по испытанию высоковольтной аппаратуры (НИЦ ВВА) в Москве и в других аккредитованных испытательных центрах. СЕРТИФИКАТЫ Продукция концерна «Высоковольтный союз» имеет сертификаты соответствия требованиям безопасности (система ГОСТ Р) и сертификаты соответствия техническим требованиям (система ЭНЕРГОСЕРТ). www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

ВЫСОКОВОЛЬТНЫЙ СОЮЗ Лицензирование ЛИЦЕНЗИИ Российская производственная площадка концерна – ООО «НТЭАЗ Электрик» лицензирована Федеральной службой по экологическому, технологическому и атомному надзору на право проектирования и изготовления оборудования для атомных станций. www. vsoyuz. com

ВЫСОКОВОЛЬТНЫЙ СОЮЗ ПРОДУКЦИЯ ДЛЯ АЭС www. vsoyuz. com

Развитие коммутационной техники среднего напряжения www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

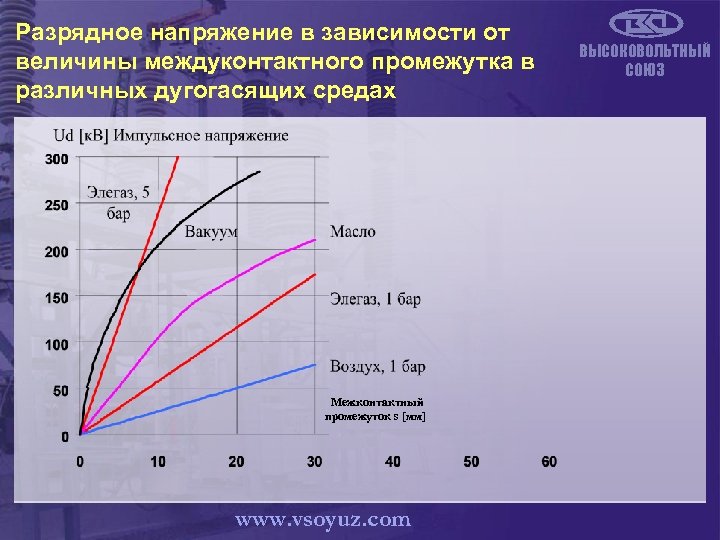

Разрядное напряжение в зависимости от величины междуконтактного промежутка в различных дугогасящих средах Межконтактный промежуток s [мм] www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

Энергия дуги ВЫСОКОВОЛЬТНЫЙ СОЮЗ Энергия дуги [ к. Втс ] Масло Вакуумный выключатель • Низкое напряжение дуги • Небольшая длина дуги • Небольшое время горения дуги Элегаз Вакуум Ток отключения [ к. А ] www. vsoyuz. com

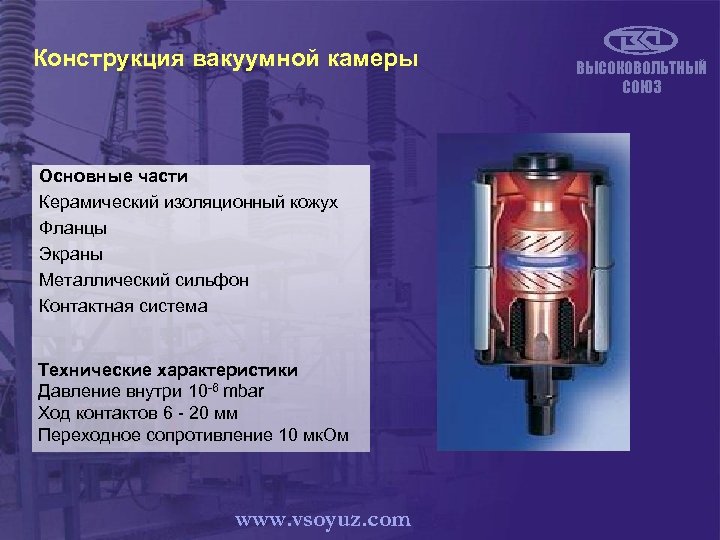

Конструкция вакуумной камеры Основные части Керамический изоляционный кожух Фланцы Экраны Металлический сильфон Контактная система Технические характеристики Давление внутри 10 -6 mbar Ход контактов 6 - 20 мм Переходное сопротивление 10 мк. Ом www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

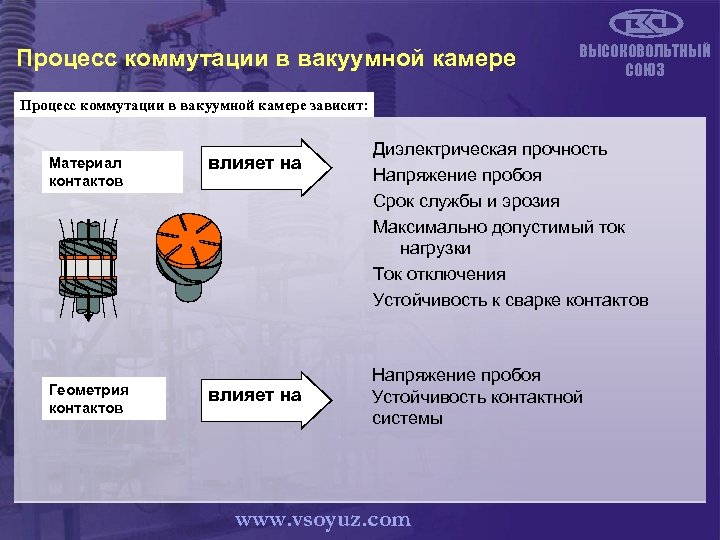

Процесс коммутации в вакуумной камере ВЫСОКОВОЛЬТНЫЙ СОЮЗ Процесс коммутации в вакуумной камере зависит: Материал контактов Геометрия контактов влияет на Диэлектрическая прочность Напряжение пробоя Срок службы и эрозия Максимально допустимый ток нагрузки Ток отключения Устойчивость к сварке контактов Напряжение пробоя Устойчивость контактной системы www. vsoyuz. com

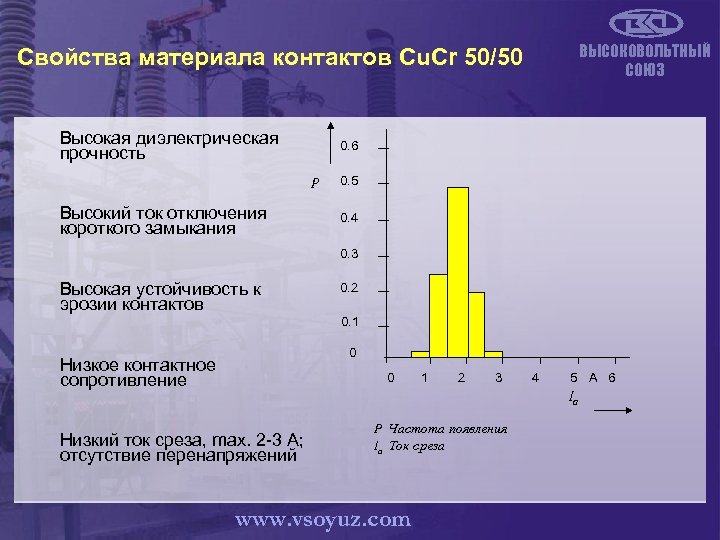

ВЫСОКОВОЛЬТНЫЙ СОЮЗ Свойства материала контактов Cu. Cr 50/50 Высокая диэлектрическая прочность 0. 6 P Высокий ток отключения короткого замыкания 0. 5 0. 4 0. 3 Высокая устойчивость к эрозии контактов 0. 2 0. 1 0 Низкое контактное сопротивление 0 1 2 3 4 5 A 6 Ia Низкий ток среза, max. 2 -3 A; отсутствие перенапряжений P Частота появления Ia Ток среза www. vsoyuz. com

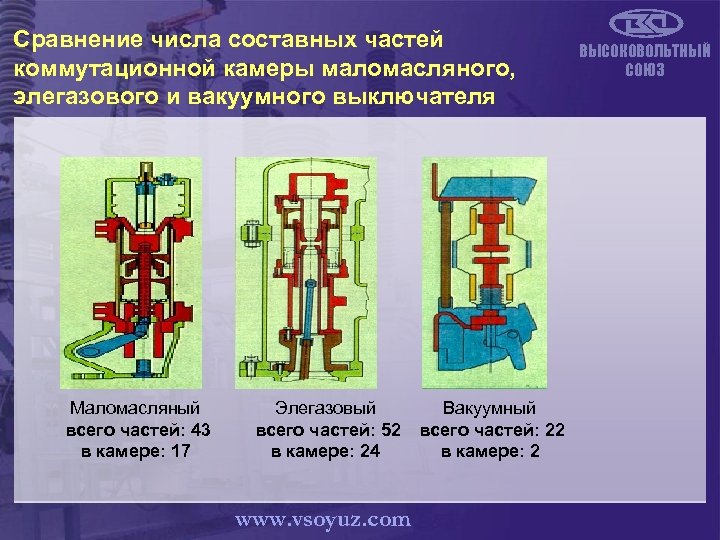

Сравнение числа составных частей коммутационной камеры маломасляного, элегазового и вакуумного выключателя Маломасляный всего частей: 43 в камере: 17 Элегазовый Вакуумный всего частей: 52 всего частей: 22 в камере: 24 в камере: 2 www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

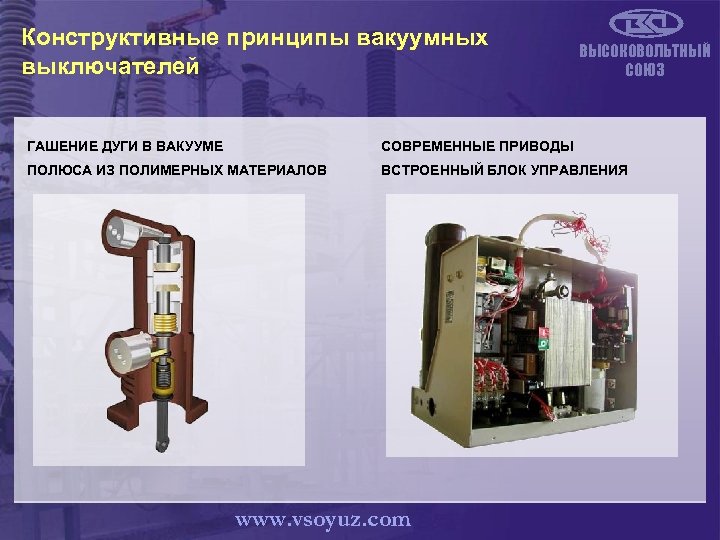

Конструктивные принципы вакуумных выключателей ВЫСОКОВОЛЬТНЫЙ СОЮЗ ГАШЕНИЕ ДУГИ В ВАКУУМЕ СОВРЕМЕННЫЕ ПРИВОДЫ ПОЛЮСА ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ ВСТРОЕННЫЙ БЛОК УПРАВЛЕНИЯ www. vsoyuz. com

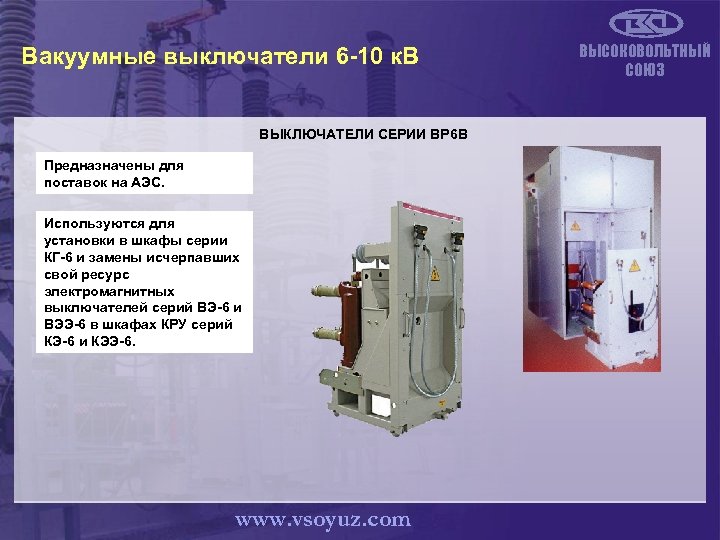

Вакуумные выключатели 6 -10 к. В ВЫКЛЮЧАТЕЛИ СЕРИИ ВР 6 В Предназначены для поставок на АЭС. Используются для установки в шкафы серии КГ-6 и замены исчерпавших свой ресурс электромагнитных выключателей серий ВЭ-6 и ВЭЭ-6 в шкафах КРУ серий КЭ-6 и КЭЭ-6. www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

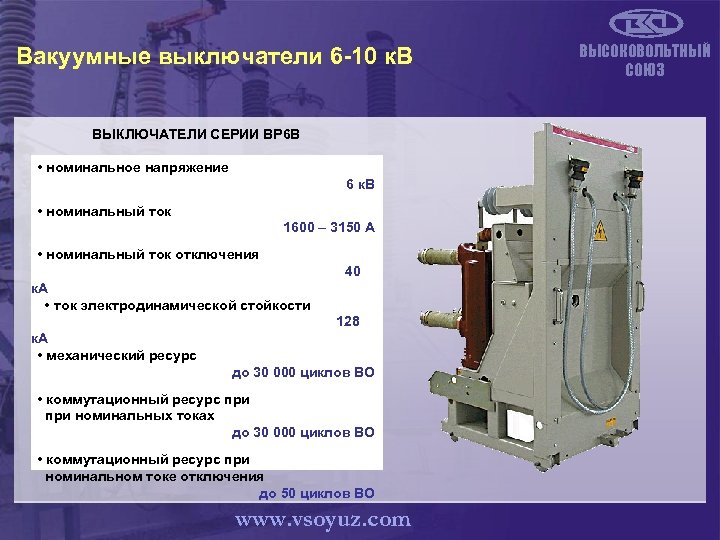

Вакуумные выключатели 6 -10 к. В ВЫКЛЮЧАТЕЛИ СЕРИИ ВР 6 В • номинальное напряжение 6 к. В • номинальный ток 1600 – 3150 А • номинальный ток отключения 40 к. А • ток электродинамической стойкости 128 к. А • механический ресурс до 30 000 циклов ВО • коммутационный ресурс при номинальных токах до 30 000 циклов ВО • коммутационный ресурс при номинальном токе отключения до 50 циклов ВО www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

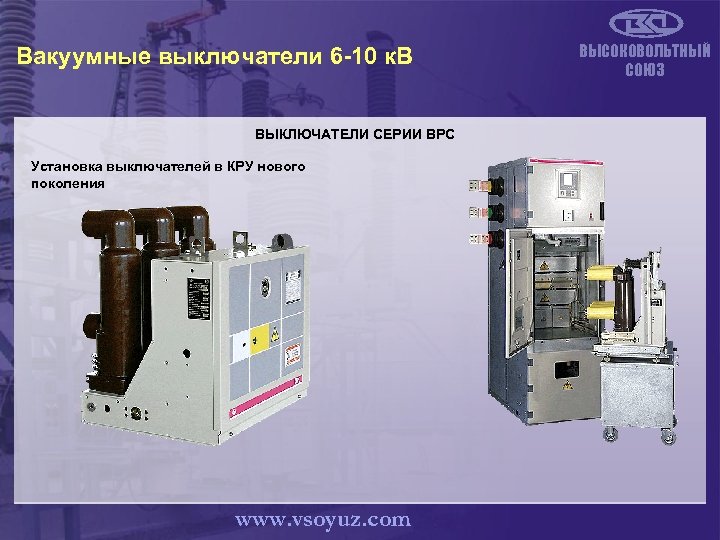

Вакуумные выключатели 6 -10 к. В ВЫКЛЮЧАТЕЛИ СЕРИИ ВРС Установка выключателей в КРУ нового поколения www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

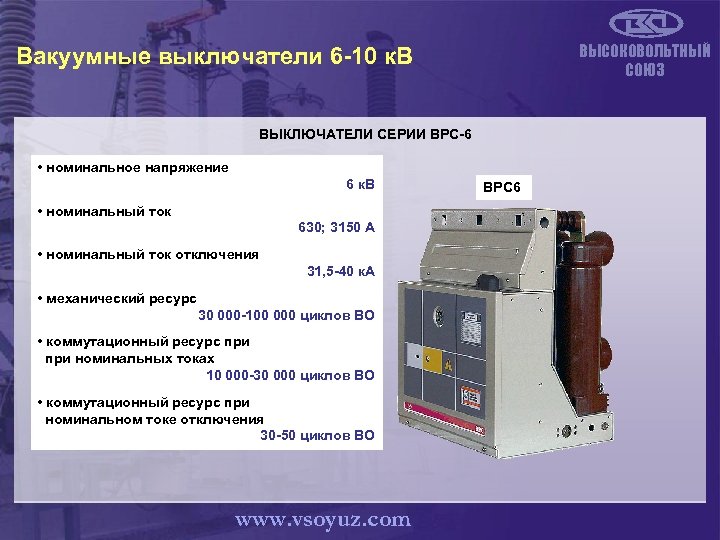

ВЫСОКОВОЛЬТНЫЙ СОЮЗ Вакуумные выключатели 6 -10 к. В ВЫКЛЮЧАТЕЛИ СЕРИИ ВРС-6 • номинальное напряжение 6 к. В • номинальный ток 630; 3150 А • номинальный ток отключения 31, 5 -40 к. А • механический ресурс 30 000 -100 000 циклов ВО • коммутационный ресурс при номинальных токах 10 000 -30 000 циклов ВО • коммутационный ресурс при номинальном токе отключения 30 -50 циклов ВО www. vsoyuz. com ВРС 6

ВЫСОКОВОЛЬТНЫЙ СОЮЗ Вакуумные выключатели 6 -10 к. В ВЫКЛЮЧАТЕЛИ СЕРИИ ВРС-10 • номинальное напряжение ВРС 10 10 к. В • номинальный ток 630; 3150 А • номинальный ток отключения 20 -40 к. А • механический ресурс 30 000 -100 000 циклов ВО • коммутационный ресурс при номинальных токах 10 000 -50 000 циклов ВО • коммутационный ресурс при номинальном токе отключения 40 -100 циклов ВО www. vsoyuz. com

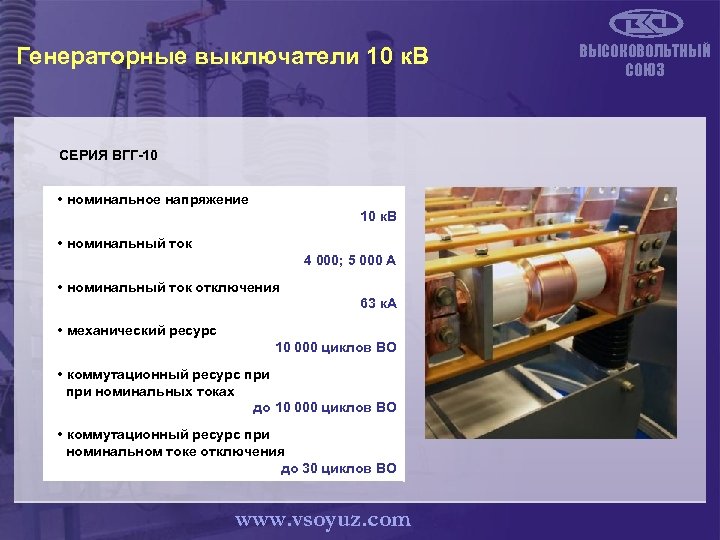

Генераторные выключатели 10 к. В СЕРИЯ ВГГ-10 • номинальное напряжение 10 к. В • номинальный ток 4 000; 5 000 А • номинальный ток отключения 63 к. А • механический ресурс 10 000 циклов ВО • коммутационный ресурс при номинальных токах до 10 000 циклов ВО • коммутационный ресурс при номинальном токе отключения до 30 циклов ВО www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

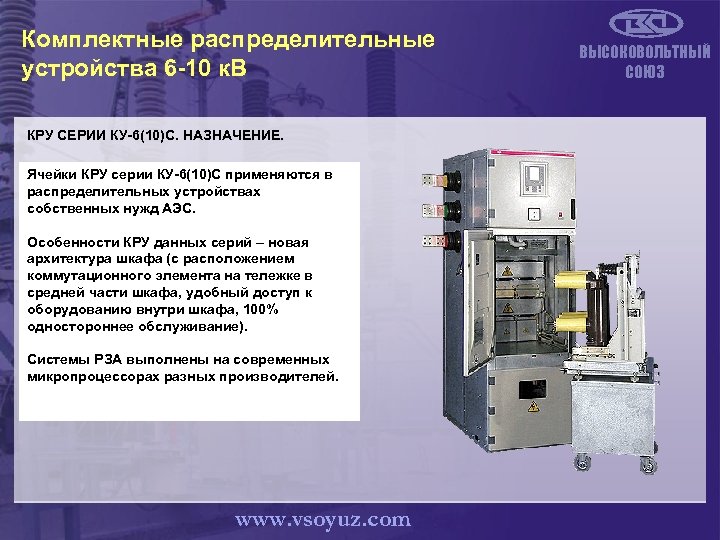

Комплектные распределительные устройства 6 -10 к. В КРУ СЕРИИ КУ-6(10)С. НАЗНАЧЕНИЕ. Ячейки КРУ серии КУ-6(10)С применяются в распределительных устройствах собственных нужд АЭС. Особенности КРУ данных серий – новая архитектура шкафа (с расположением коммутационного элемента на тележке в средней части шкафа, удобный доступ к оборудованию внутри шкафа, 100% одностороннее обслуживание). Системы РЗА выполнены на современных микропроцессорах разных производителей. www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

Комплектные распределительные устройства 6 -10 к. В КРУ СЕРИИ КУ-6(10)С. МАТЕРИАЛЫ И КОМПЛЕКТУЮЩИЕ. Ячейки КРУ серии КУ-10 С и КУ-6 С изготовлены из высококачественной оцинкованной стали на высокоточном оборудовании методом холодной штамповки. Соединения выполнены на усиленных стальных вытяжных заклепках и резьбовых соединениях. Внешние элементы конструкции окрашены методом порошкового напыления. www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

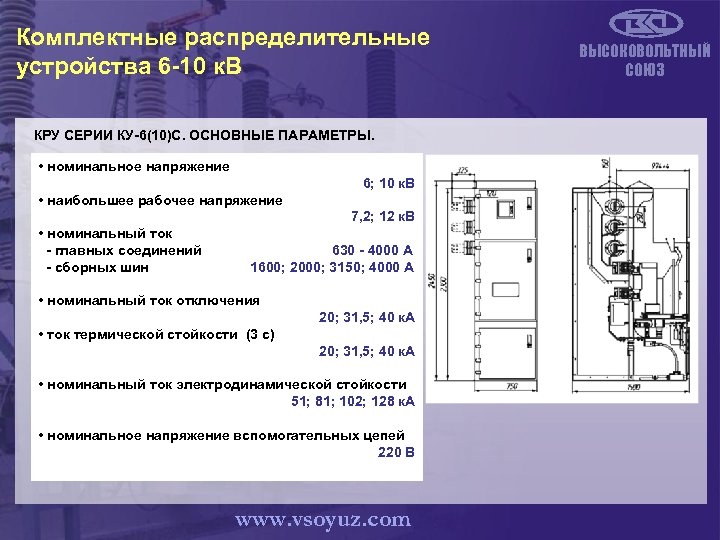

Комплектные распределительные устройства 6 -10 к. В КРУ СЕРИИ КУ-6(10)С. ОСНОВНЫЕ ПАРАМЕТРЫ. • номинальное напряжение 6; 10 к. В • наибольшее рабочее напряжение 7, 2; 12 к. В • номинальный ток - главных соединений 630 - 4000 А - сборных шин 1600; 2000; 3150; 4000 А • номинальный ток отключения 20; 31, 5; 40 к. А • ток термической стойкости (3 с) 20; 31, 5; 40 к. А • номинальный ток электродинамической стойкости 51; 81; 102; 128 к. А • номинальное напряжение вспомогательных цепей 220 В www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

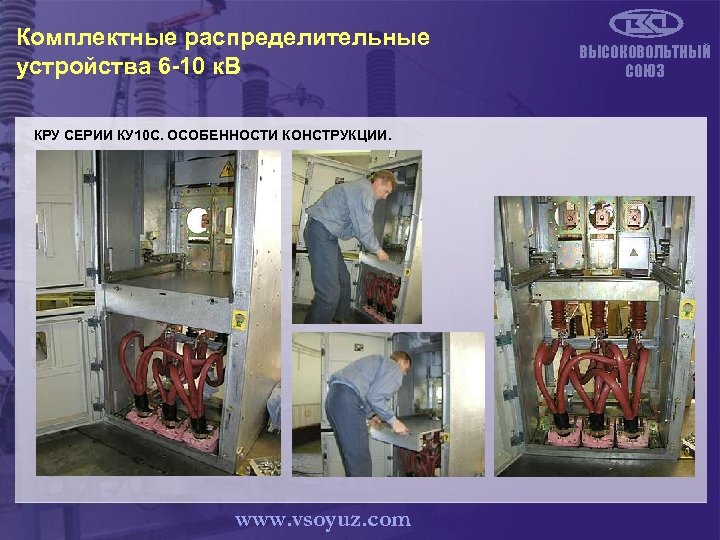

Комплектные распределительные устройства 6 -10 к. В КРУ СЕРИИ КУ 10 С. ОСОБЕННОСТИ КОНСТРУКЦИИ. www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

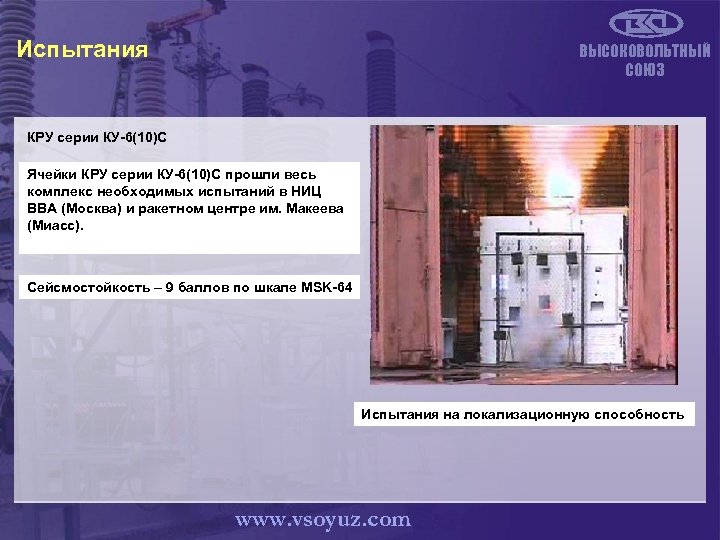

Испытания ВЫСОКОВОЛЬТНЫЙ СОЮЗ КРУ серии КУ-6(10)С Ячейки КРУ серии КУ-6(10)С прошли весь комплекс необходимых испытаний в НИЦ ВВА (Москва) и ракетном центре им. Макеева (Миасс). Сейсмостойкость – 9 баллов по шкале MSK-64 Испытания на локализационную способность www. vsoyuz. com

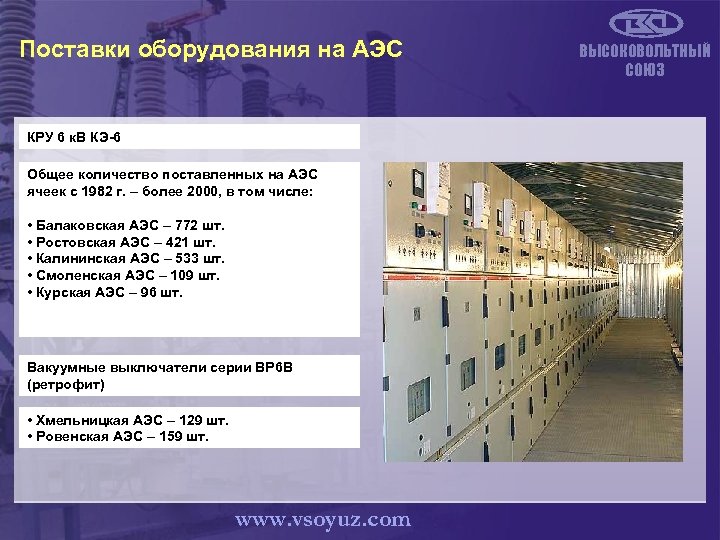

Поставки оборудования на АЭС КРУ 6 к. В КЭ-6 Общее количество поставленных на АЭС ячеек с 1982 г. – более 2000, в том числе: • Балаковская АЭС – 772 шт. • Ростовская АЭС – 421 шт. • Калининская АЭС – 533 шт. • Смоленская АЭС – 109 шт. • Курская АЭС – 96 шт. Вакуумные выключатели серии ВР 6 В (ретрофит) • Хмельницкая АЭС – 129 шт. • Ровенская АЭС – 159 шт. www. vsoyuz. com ВЫСОКОВОЛЬТНЫЙ СОЮЗ

Благодарим за внимание! www. vsoyuz. com
