ВЫСОКОВОЛЬТНЫЕ ВЫКЛЮЧАТЕЛИ 110 – 750 к. В 110

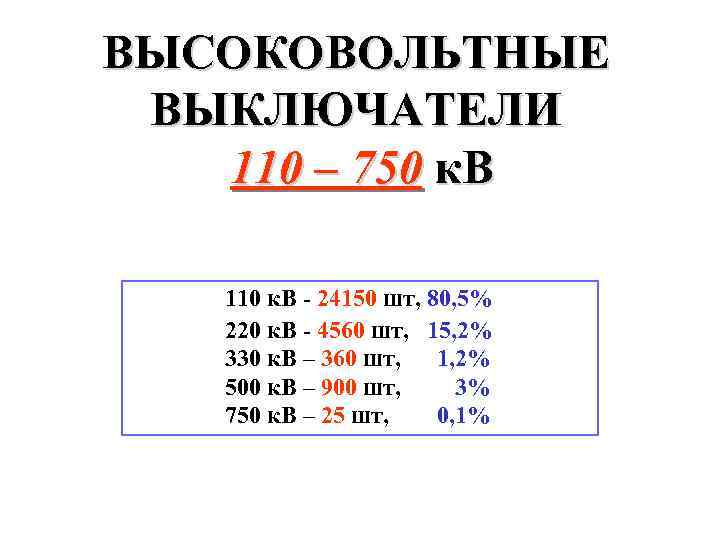

ВЫСОКОВОЛЬТНЫЕ ВЫКЛЮЧАТЕЛИ 110 – 750 к. В 110 к. В - 24150 шт, 80, 5% 220 к. В - 4560 шт, 15, 2% 330 к. В – 360 шт, 1, 2% 500 к. В – 900 шт, 3% 750 к. В – 25 шт, 0, 1%

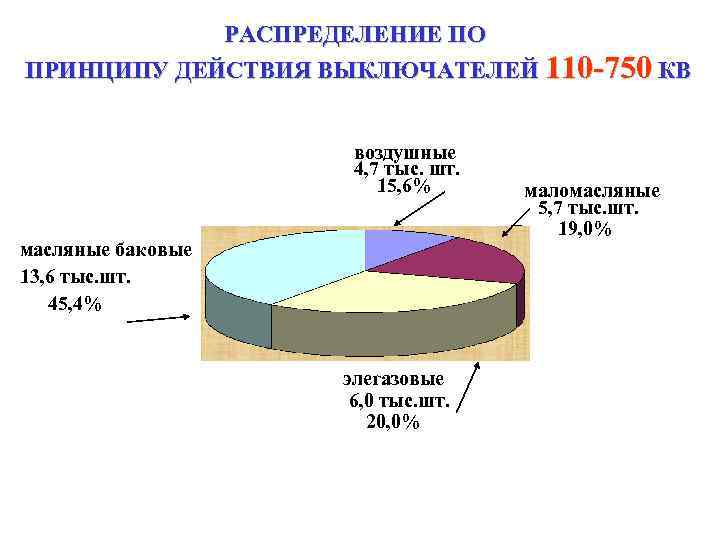

РАСПРЕДЕЛЕНИЕ ПО ПРИНЦИПУ ДЕЙСТВИЯ ВЫКЛЮЧАТЕЛЕЙ 110 -750 КВ воздушные 4, 7 тыс. шт. 15, 6% масляные баковые 13, 6 тыс. шт. 45, 4% элегазовые 6, 0 тыс. шт. 20, 0% маломасляные 5, 7 тыс. шт. 19, 0%

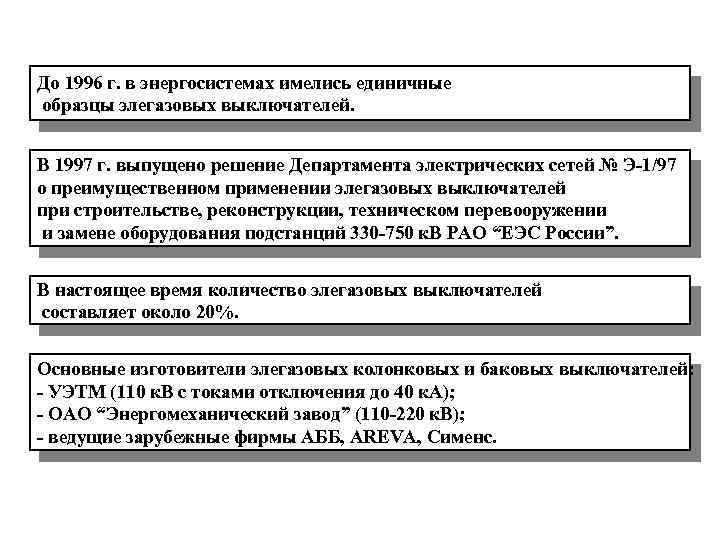

До 1996 г. в энергосистемах имелись единичные образцы элегазовых выключателей. В 1997 г. выпущено решение Департамента электрических сетей № Э-1/97 о преимущественном применении элегазовых выключателей при строительстве, реконструкции, техническом перевооружении и замене оборудования подстанций 330 -750 к. В РАО “ЕЭС России”. В настоящее время количество элегазовых выключателей составляет около 20%. Основные изготовители элегазовых колонковых и баковых выключателей: - УЭТМ (110 к. В с токами отключения до 40 к. А); - ОАО “Энергомеханический завод” (110 -220 к. В); - ведущие зарубежные фирмы АББ, AREVA, Сименс.

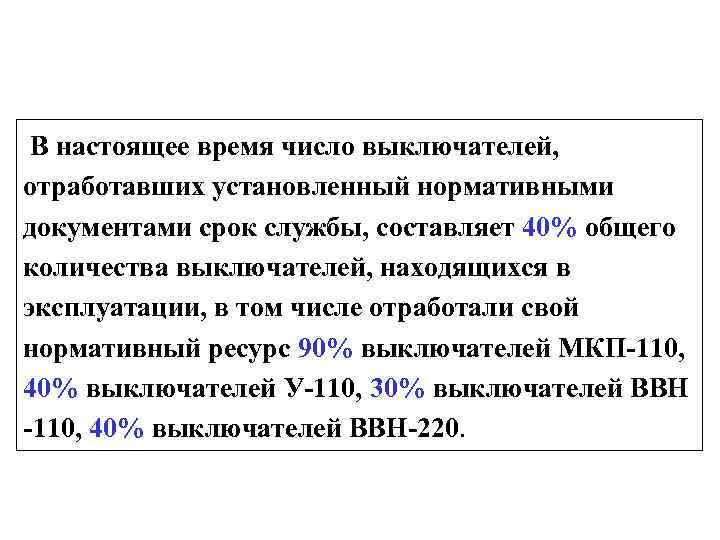

В настоящее время число выключателей, отработавших установленный нормативными документами срок службы, составляет 40% общего количества выключателей, находящихся в эксплуатации, в том числе отработали свой нормативный ресурс 90% выключателей МКП-110, 40% выключателей У-110, 30% выключателей ВВН -110, 40% выключателей ВВН-220.

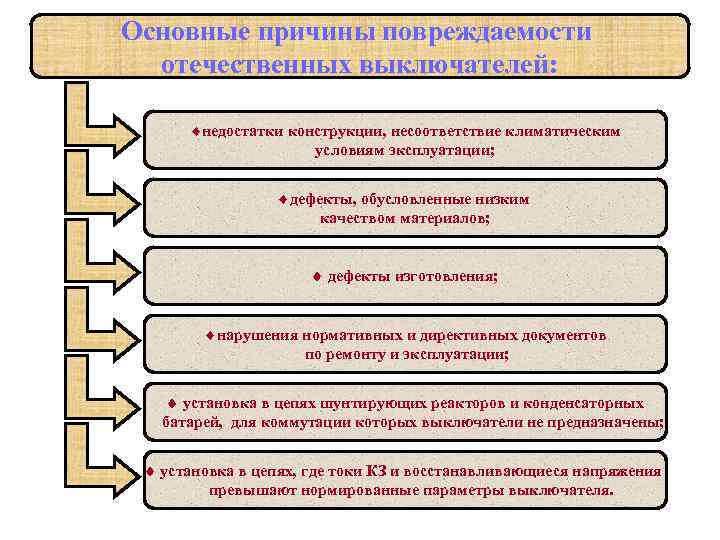

Основные причины повреждаемости отечественных выключателей: ¨недостатки конструкции, несоответствие климатическим условиям эксплуатации; ¨дефекты, обусловленные низким качеством материалов; дефекты изготовления; ¨нарушения нормативных и директивных документов по ремонту и эксплуатации; установка в цепях шунтирующих реакторов и конденсаторных батарей, для коммутации которых выключатели не предназначены; установка в цепях, где токи КЗ и восстанавливающиеся напряжения превышают нормированные параметры выключателя.

Проблемы снижеия надежности выключателей 110, 220 и 500 к. В 1. Блокировка цепей управления 59 элегазовых баковых выключателей 110 -500 к. В производства АББ и АРЕВА при температуре окружающего воздуха минус 41 0 С и ниже в Тюменской области в 2006 году по причинам: - несовершенства конструкции, недостаточной мощности и низкой надежности обогревающих устройств баков, - недостатков системы контроля давления (плотности) элегаза. 2. Утечки сжатого воздуха из воздушных выключателей с исключением возможности нормального оперирования.

Мероприятия по предотвращению отказов выключателей Элегазовых: - учет влияния ветра при низких температурвх, - увеличение мощности подогревателей, - установка дополнительной теплоизоляции баков, - дополнительный обогрев импульсных газовых трубок, - при заказе выключателей предпочтение отдавать выключателям, заполненным газовой смесью, не требующей подогрева. Воздушных: - применение высококачественных уплотняющих резинотехнических изделий, - внесение необходимых изменений в конструкцию оперативных клапанов для снижения утечек при низкой температуре

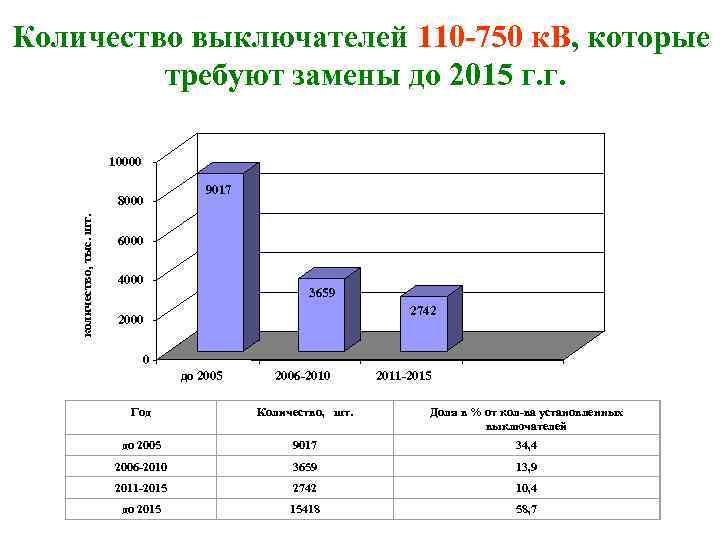

Количество выключателей 110 -750 к. В, которые требуют замены до 2015 г. г. 10000 количество, тыс. шт. 8000 9017 6000 4000 3659 2742 2000 0 до 2005 2006 -2010 2011 -2015 Год Количество, шт. Доля в % от кол-ва установленных выключателей до 2005 9017 34, 4 2006 -2010 3659 13, 9 2011 -2015 2742 10, 4 до 2015 15418 58, 7

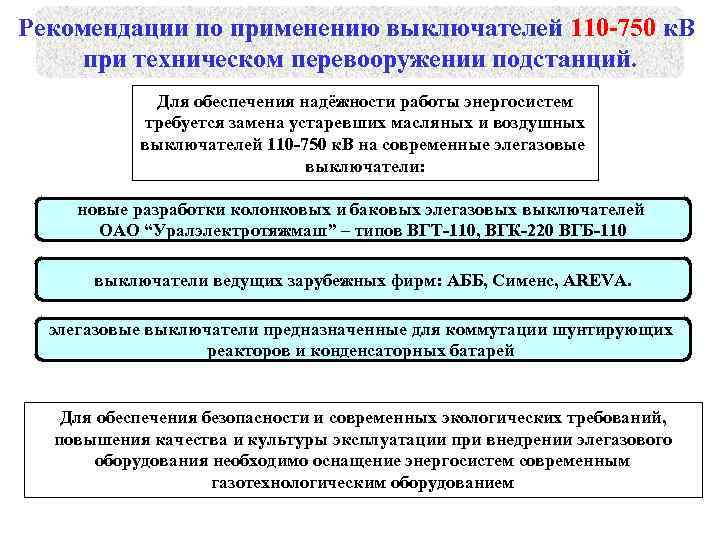

Рекомендации по применению выключателей 110 -750 к. В при техническом перевооружении подстанций. Для обеспечения надёжности работы энергосистем требуется замена устаревших масляных и воздушных выключателей 110 -750 к. В на современные элегазовые выключатели: новые разработки колонковых и баковых элегазовых выключателей ОАО “Уралэлектротяжмаш” – типов ВГТ-110, ВГК-220 ВГБ-110 выключатели ведущих зарубежных фирм: АББ, Сименс, AREVA. элегазовые выключатели предназначенные для коммутации шунтирующих реакторов и конденсаторных батарей Для обеспечения безопасности и современных экологических требований, повышения качества и культуры эксплуатации при внедрении элегазового оборудования необходимо оснащение энергосистем современным газотехнологическим оборудованием

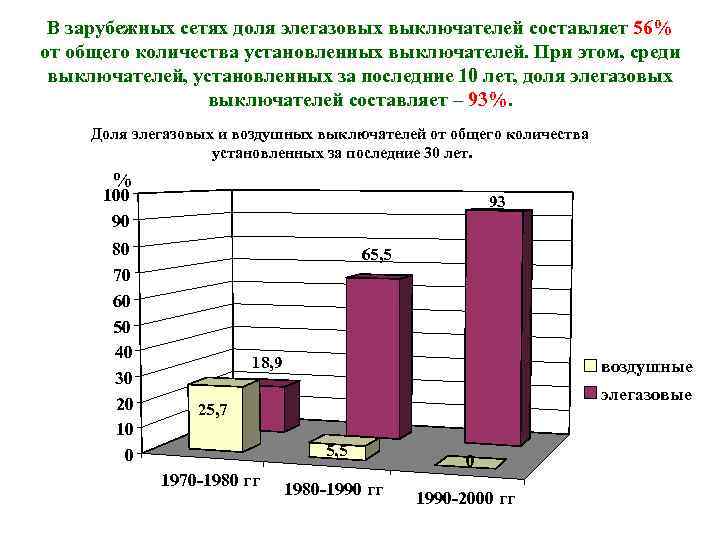

В зарубежных сетях доля элегазовых выключателей составляет 56% от общего количества установленных выключателей. При этом, среди выключателей, установленных за последние 10 лет, доля элегазовых выключателей составляет – 93%. Доля элегазовых и воздушных выключателей от общего количества установленных за последние 30 лет. % 100 90 80 70 60 50 40 30 20 10 0 93 65, 5 18, 9 воздушные элегазовые 25, 7 5, 5 1970 -1980 гг 1980 -1990 гг 0 1990 -2000 гг

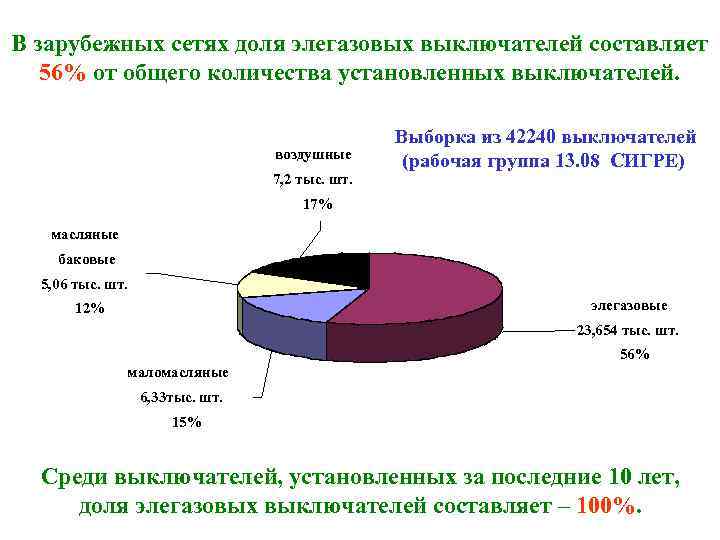

В зарубежных сетях доля элегазовых выключателей составляет 56% от общего количества установленных выключателей. воздушные 7, 2 тыс. шт. Выборка из 42240 выключателей (рабочая группа 13. 08 СИГРЕ) 17% масляные баковые 5, 06 тыс. шт. элегазовые 12% 23, 654 тыс. шт. 56% маломасляные 6, 33 тыс. шт. 15% Среди выключателей, установленных за последние 10 лет, доля элегазовых выключателей составляет – 100%.

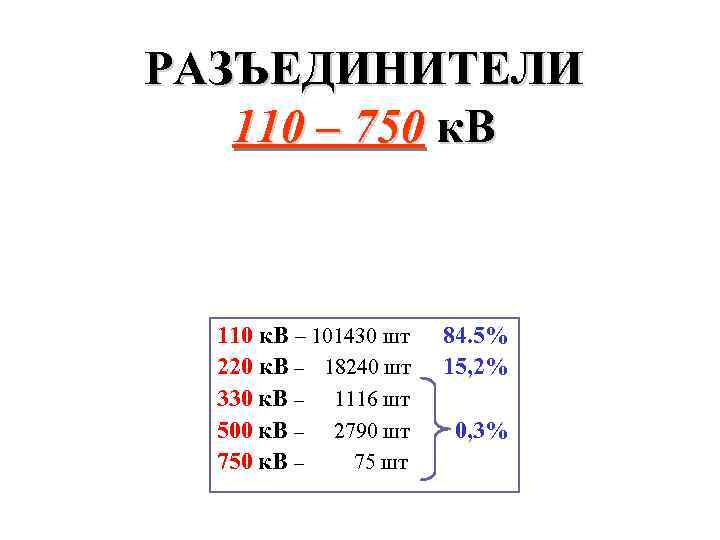

РАЗЪЕДИНИТЕЛИ 110 – 750 к. В 110 к. В – 101430 шт 220 к. В – 18240 шт 330 к. В – 1116 шт 500 к. В – 2790 шт 750 к. В – 75 шт 84. 5% 15, 2% 0, 3%

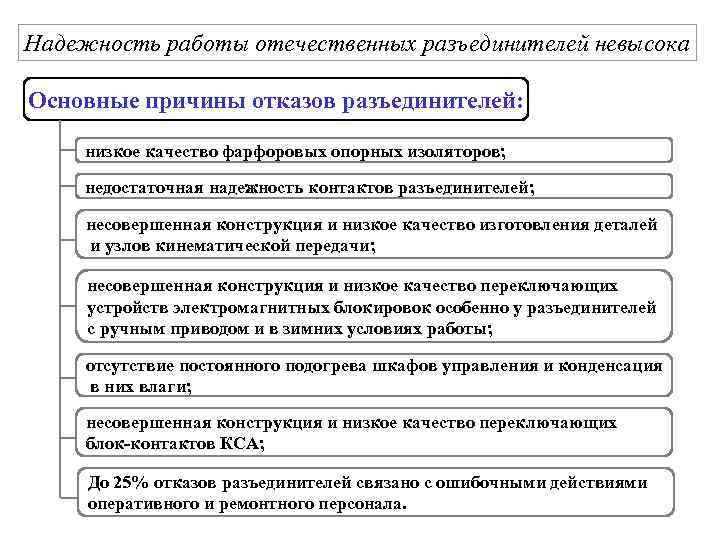

Надежность работы отечественных разъединителей невысока Основные причины отказов разъединителей: низкое качество фарфоровых опорных изоляторов; недостаточная надежность контактов разъединителей; несовершенная конструкция и низкое качество изготовления деталей и узлов кинематической передачи; несовершенная конструкция и низкое качество переключающих устройств электромагнитных блокировок особенно у разъединителей с ручным приводом и в зимних условиях работы; отсутствие постоянного подогрева шкафов управления и конденсация в них влаги; несовершенная конструкция и низкое качество переключающих блок-контактов КСА; До 25% отказов разъединителей связано с ошибочными действиями оперативного и ремонтного персонала.

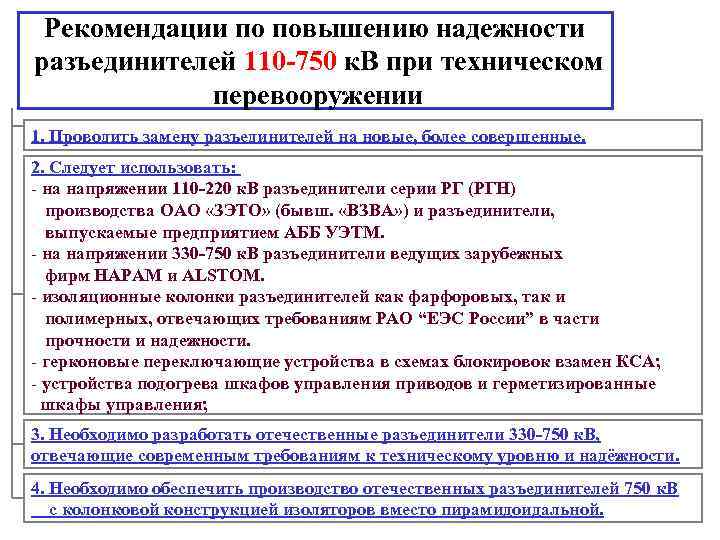

Рекомендации по повышению надежности разъединителей 110 -750 к. В при техническом перевооружении 1. Проводить замену разъединителей на новые, более совершенные. 2. Следует использовать: - на напряжении 110 -220 к. В разъединители серии РГ (РГН) производства ОАО «ЗЭТО» (бывш. «ВЗВА» ) и разъединители, выпускаемые предприятием АББ УЭТМ. - на напряжении 330 -750 к. В разъединители ведущих зарубежных фирм HAPAM и ALSTOM. - изоляционные колонки разъединителей как фарфоровых, так и полимерных, отвечающих требованиям РАО “ЕЭС России” в части прочности и надежности. - герконовые переключающие устройства в схемах блокировок взамен КСА; - устройства подогрева шкафов управления приводов и герметизированные шкафы управления; 3. Необходимо разработать отечественные разъединители 330 -750 к. В, отвечающие современным требованиям к техническому уровню и надёжности. 4. Необходимо обеспечить производство отечественных разъединителей 750 к. В с колонковой конструкцией изоляторов вместо пирамидоидальной.

Требования к выключателям и разъединителям 110 -750 к. В - элегазовые выключатели 110– 750 к. В колонковые и баковые (со встроенными трансформаторами тока) преимущественно с пружинными приводами, с устройством синхронной коммутации для аппаратов в цепи ШР; - вакуумные выключатели (в отдельных случаях – элегазовые) – в распределительных устройствах 10– 35 к. В; - разъединители пантографного, полупантографного типа на напряжение 330– 750 к. В, оснащение разъединителей, в т. ч. заземляющих ножей на напряжение 35– 750 к. В электродвигательными приводами, высокопрочными фарфоровыми и полимерными опорными изоляторами. Используемое оборудование не должно требовать ремонта в течение расчетного срока службы.
