ВЫСОКОТОЧНОЕ ОРУЖИЕ Выполнили: Ахмедов З.

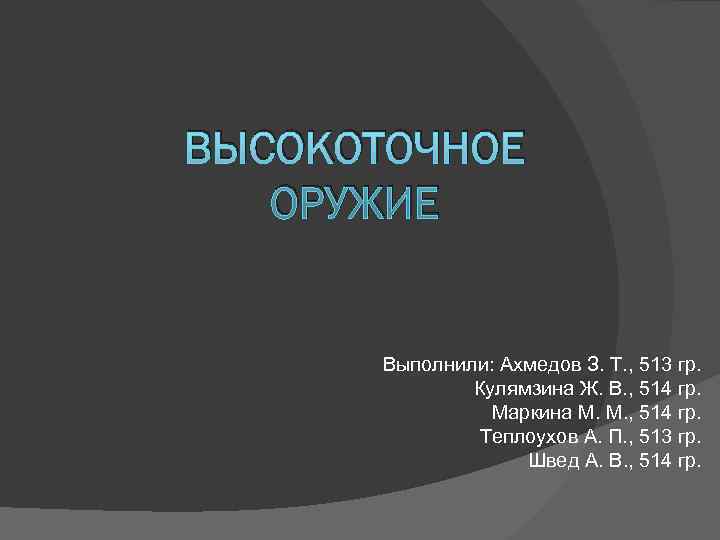

ВЫСОКОТОЧНОЕ ОРУЖИЕ Выполнили: Ахмедов З. Т. , 513 гр. Кулямзина Ж. В. , 514 гр. Маркина М. М. , 514 гр. Теплоухов А. П. , 513 гр. Швед А. В. , 514 гр.

ВЫСОКОТОЧНОЕ ОРУЖИЕ: ОБЩАЯ ХАРАКТЕРИСТИКА Выполнила: Кулямзина Ж. В. Группа 514

Высокоточное оружие (ВТО) — такой вид управляемого оружия, вероятность поражения которым малоразмерных целей с первого пуска (выстрела) приближается к единице в любых условиях обстановки. Это органическое сочетание особо эффективных средств разведки, управления и поражения. Управляемые боеприпасы ВТО после пуска (выстрела) самостоятельно наводятся на выбранную цель, позволяют реализовать принцип «выстрелил-забыл» и наносить удары без захода самих носителей в зону поражения средствами ПВО обороняющегося противника.

Краткая история Идея о создании управляемого оружия, способного эффективно поражать противника с высокой точностью, появилась еще в 19 веке (управляемая по проводу торпеда) Первые образцы управляемых систем вооружения разрабатывались и испытывались в период 1 й мировой войны (радиоуправляемые катера снаряженные взрывчаткой) Во время 2 й мировой войны велась интенсивная работа (Германия, США) Вьетнамская Война и ряд арабо-израильских конфликтов показали, что управляемое вооружение стало неотъемлемой частью современной войны и армия, не обладающая современными системами высокоточного вооружения будет бессильна против высокотехнологичного противника.

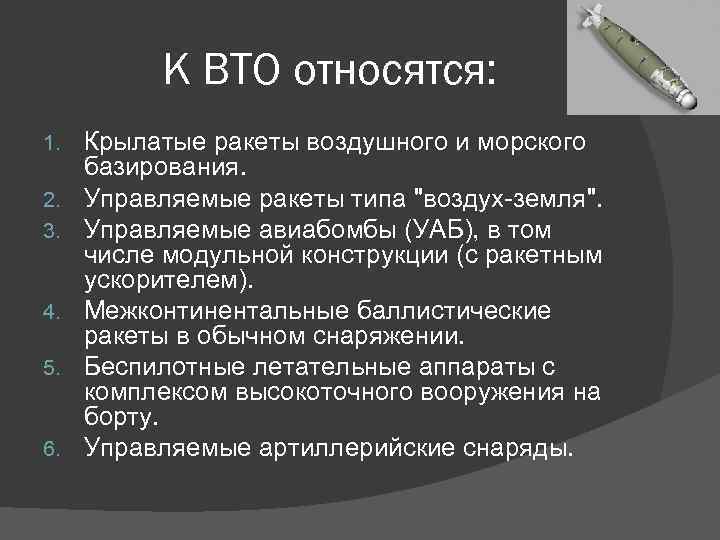

К ВТО относятся: 1. Крылатые ракеты воздушного и морского базирования. 2. Управляемые ракеты типа "воздух-земля". 3. Управляемые авиабомбы (УАБ), в том числе модульной конструкции (с ракетным ускорителем). 4. Межконтинентальные баллистические ракеты в обычном снаряжении. 5. Беспилотные летательные аппараты с комплексом высокоточного вооружения на борту. 6. Управляемые артиллерийские снаряды.

К основным особенностям ВТО относятся: наличие систем наведения на цели, чувствительные к воздействию средств радиоэлектронного подавления; повышенная (по сравнению с традиционным оружием) потребность в информации о целях, своем местонахождении, местности и состоянии атмосферы; малые размеры и незначительная площадь рассеяния боеприпасов; способность совершать налеты на малых высотах с огибанием рельефа местности; высокая точность поражения объектов.

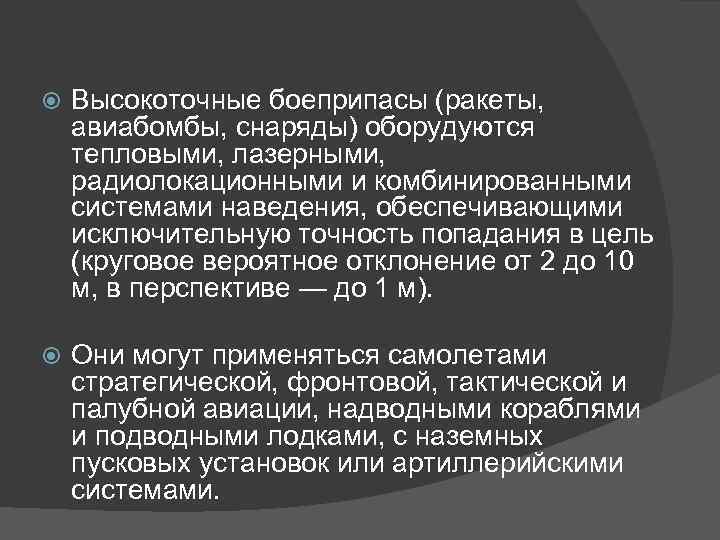

Высокоточные боеприпасы (ракеты, авиабомбы, снаряды) оборудуются тепловыми, лазерными, радиолокационными и комбинированными системами наведения, обеспечивающими исключительную точность попадания в цель (круговое вероятное отклонение от 2 до 10 м, в перспективе — до 1 м). Они могут применяться самолетами стратегической, фронтовой, тактической и палубной авиации, надводными кораблями и подводными лодками, с наземных пусковых установок или артиллерийскими системами.

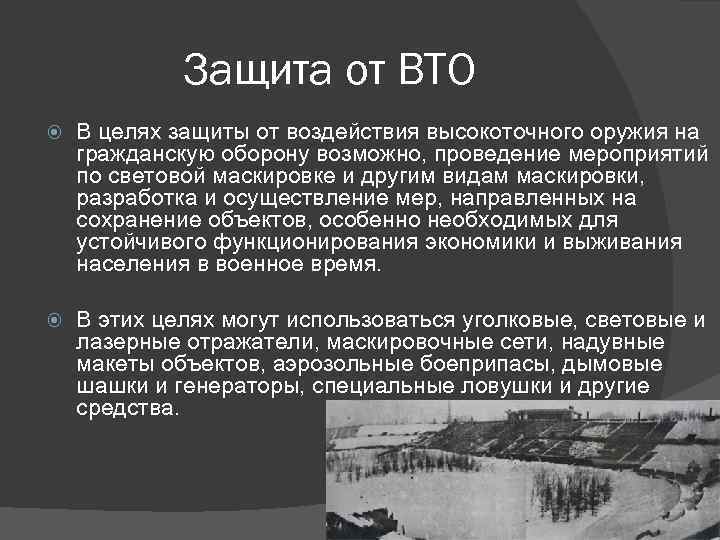

Защита от ВТО В целях защиты от воздействия высокоточного оружия на гражданскую оборону возможно, проведение мероприятий по световой маскировке и другим видам маскировки, разработка и осуществление мер, направленных на сохранение объектов, особенно необходимых для устойчивого функционирования экономики и выживания населения в военное время. В этих целях могут использоваться уголковые, световые и лазерные отражатели, маскировочные сети, надувные макеты объектов, аэрозольные боеприпасы, дымовые шашки и генераторы, специальные ловушки и другие средства.

Крылатые ракеты воздушного и морского базирования. Выполнил: Теплоухов А. П. Группа: 513

Введение Бесконтактная война начинается задолго до активных действий. Как только страна попадет в "черный" список, активизируется спутниковая, воздушная, морская и агентурная разведка. С помощью спутников и агентов, действующих на земле, определяются точные координаты будущих целей, как военных, так и гражданских. Особый акцент делается на объекты ПВО, которые располагаются, как правило, недалеко от прикрываемых объектов, малоподвижны, и поэтому очень уязвимы. Непосредственно началу боевых действий предшествует: прибытие авианосцев, кораблей-носителей крылатых ракет, десантных, транспортных и других кораблей ВМС к району боевых действий, переброска на военные базы боевых и транспортных самолетов и вертолетов, боеприпасов и сухопутных войск.

На первом этапе удар наносится крылатыми ракетами. Основные цели: аэродромы, "тяжелые" ЗРК, способные поражать воздушные цели на высотах свыше 3, 5 км, штабы и пункты управления (прежде всего стратегические и ПВО), аппарат государственного управления и другие выявленные объекты поражения. Крылатые ракеты воздушного базирования запускаются в основном со стратегических бомбардировщиков: B-52 H, B-1 B, B -2 A , также морских носителей

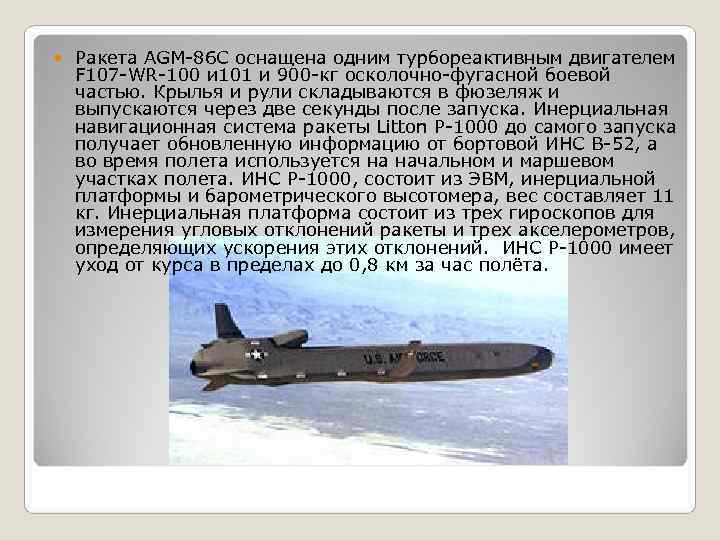

Ракета AGM-86 С оснащена одним турбореактивным двигателем F 107 -WR-100 и 101 и 900 -кг осколочно-фугасной боевой частью. Крылья и рули складываются в фюзеляж и выпускаются через две секунды после запуска. Инерциальная навигационная система ракеты Litton P-1000 до самого запуска получает обновленную информацию от бортовой ИНС В-52, а во время полета используется на начальном и маршевом участках полета. ИНС P-1000, состоит из ЭВМ, инерциальной платформы и барометрического высотомера, вес составляет 11 кг. Инерциальная платформа состоит из трех гироскопов для измерения угловых отклонений ракеты и трех акселерометров, определяющих ускорения этих отклонений. ИНС Р-1000 имеет уход от курса в пределах до 0, 8 км за час полёта.

В США с 1983 года реализуются планы массового вооружения военно-морских сил крылатыми ракетами морского базирования "Томагавк", предназначенных для поражения наземных объектов в глубине территории противника.

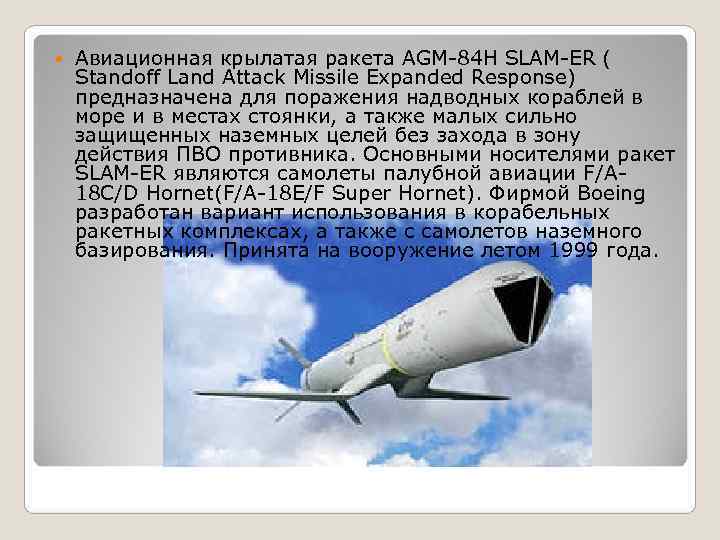

Авиационная крылатая ракета AGM-84 H SLAM-ER ( Standoff Land Attack Missile Expanded Response) предназначена для поражения надводных кораблей в море и в местах стоянки, а также малых сильно защищенных наземных целей без захода в зону действия ПВО противника. Основными носителями ракет SLAM-ER являются самолеты палубной авиации F/A- 18 C/D Hornet(F/A-18 E/F Super Hornet). Фирмой Boeing разработан вариант использования в корабельных ракетных комплексах, а также с самолетов наземного базирования. Принята на вооружение летом 1999 года.

Перспективная крылатая ракета AGM-158 JASSM. Ракета построена по нормальной аэродинамической схеме: низкоплан со складывающимся крылом, оборудованным элевонами. Ракета выполнена с применением элементов "стелс". В составе комбинированной системы наведения наряду с тепловизионной ГСН, работающей на конечном участке наведения, используются инерциальная система управления с коррекцией по данным КРНС NAVSTAR и программно-аппаратные средства автономного распознавания целей. В зависимости от типа цели будет применяться кассетная или унитарная БЧ.

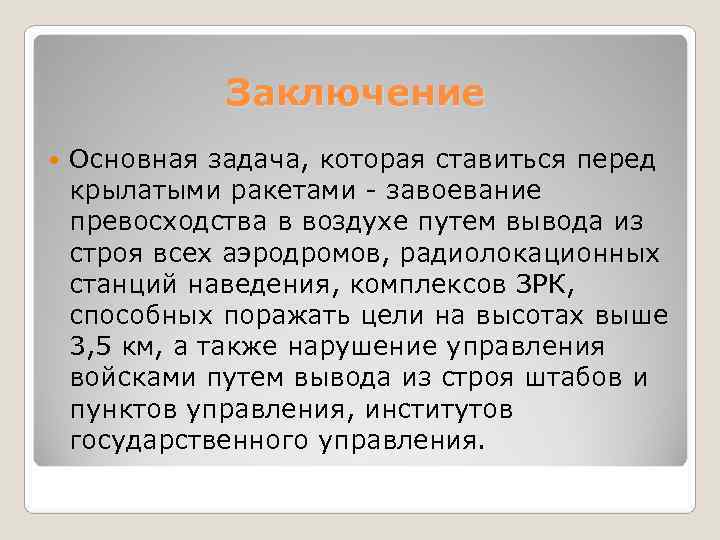

Заключение Основная задача, которая ставиться перед крылатыми ракетами - завоевание превосходства в воздухе путем вывода из строя всех аэродромов, радиолокационных станций наведения, комплексов ЗРК, способных поражать цели на высотах выше 3, 5 км, а также нарушение управления войсками путем вывода из строя штабов и пунктов управления, институтов государственного управления.

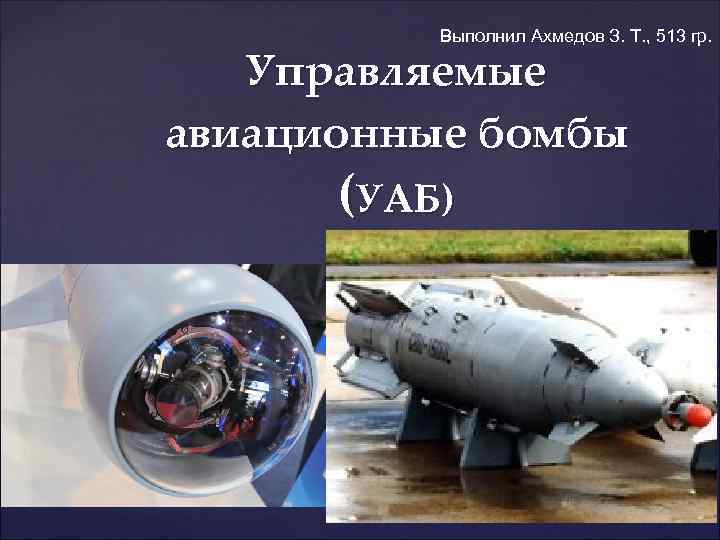

Выполнил Ахмедов З. Т. , 513 гр. Управляемые авиационные бомбы (УАБ)

v УАБ являются одним из наиболее эффективных видов авиационного оружия, предназначенного для нанесения ударов по наземным (надводным) целям.

v Результаты боевого применения УАБ в войнах и локальных конфликтах дают основание зарубежным специалистам отнести их к высокоточным авиационным боеприпасам. v. Они находятся на вооружении армий практически всех стран НАТО, а также Австралии, Японии, Бразилии, Саудовской Аравии и ряда других.

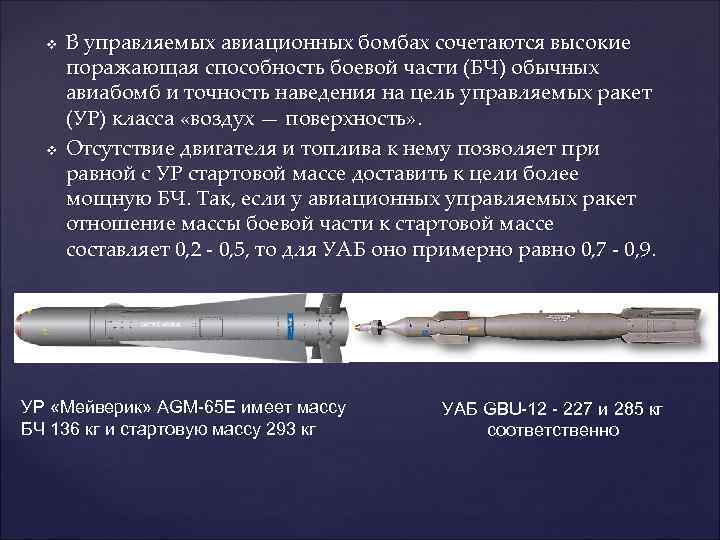

v В управляемых авиационных бомбах сочетаются высокие поражающая способность боевой части (БЧ) обычных авиабомб и точность наведения на цель управляемых ракет (УР) класса «воздух — поверхность» . v Отсутствие двигателя и топлива к нему позволяет при равной с УР стартовой массе доставить к цели более мощную БЧ. Так, если у авиационных управляемых ракет отношение массы боевой части к стартовой массе составляет 0, 2 - 0, 5, то для УАБ оно примерно равно 0, 7 - 0, 9. УР «Мейверик» AGM-65 E имеет массу УАБ GBU-12 - 227 и 285 кг БЧ 136 кг и стартовую массу 293 кг соответственно

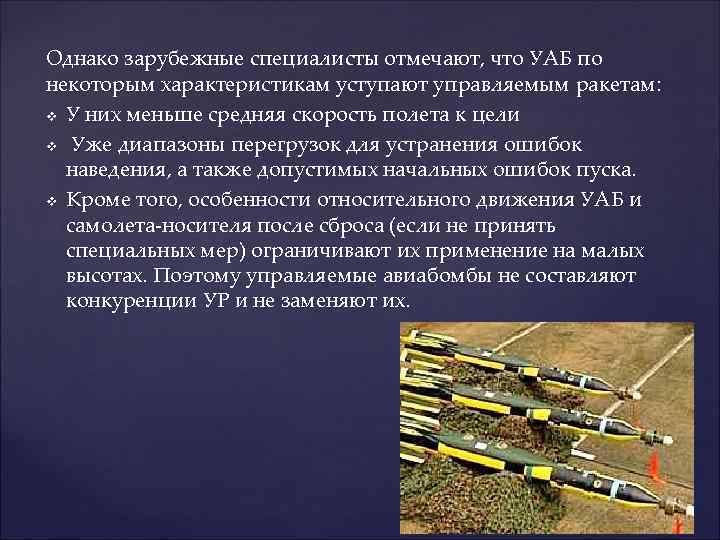

Однако зарубежные специалисты отмечают, что УАБ по некоторым характеристикам уступают управляемым ракетам: v У них меньше средняя скорость полета к цели v Уже диапазоны перегрузок для устранения ошибок наведения, а также допустимых начальных ошибок пуска. v Кроме того, особенности относительного движения УАБ и самолета-носителя после сброса (если не принять специальных мер) ограничивают их применение на малых высотах. Поэтому управляемые авиабомбы не составляют конкуренции УР и не заменяют их.

v Впервые УАБ были использованы во второй мировой войне ВВС Германии на Средиземном море 9 сентября 1943 года. v Эскадрилья бомбардировщиков Do-217 провела точное бомбометание по итальянским кораблям с высоты более 8 км за пределами досягаемости огня зенитных средств. Две бомбы попали в верхнюю палубу линкора «Рома» , после чего он затонул. Значительные повреждения получил также линкор «Италиа» . v Немецкие самолеты были вооружены управляемыми бомбами PC 1400 Х ( «Фриц X» ) вариантов К 1 и К 2 с радиокомандным наведением.

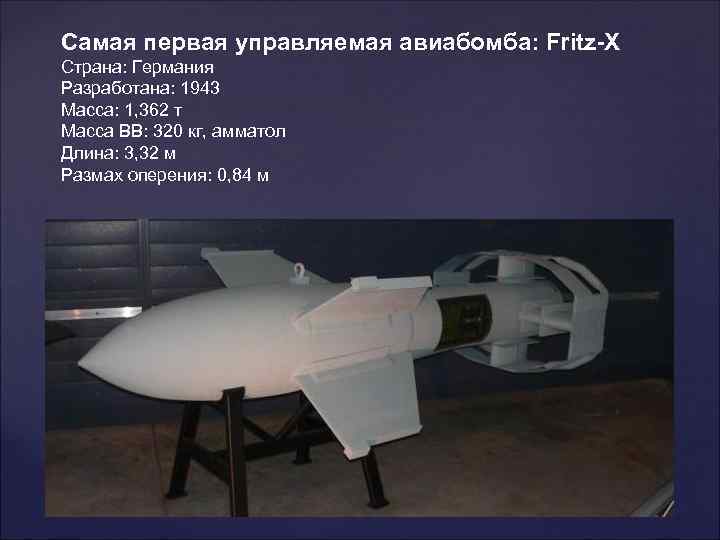

Самая первая управляемая авиабомба: Fritz-X Страна: Германия Разработана: 1943 Масса: 1, 362 т Масса ВВ: 320 кг, амматол Длина: 3, 32 м Размах оперения: 0, 84 м

Fritz-X Масса БЧ 1400 кг, дальность планирующего полета 8 км при сбрасывании со средних высот. Интересно, что в качестве мер противодействия союзники стали использовать передатчики помех командному радиоканалу УАБ: новое оружие настоятельно требовало средств защиты от него.

v В США боевое применение управляемых авиационных бомб началось в декабре 1944 года. С помощью УАБ AZON и RAZON самолеты ВВС разрушили в Бирме железнодорожный мост, который ранее тщетно пытались уничтожить обычными авиабомбами. В 1945 году авиация ВМС уже имела на вооружении УАБ типа BAT с достаточно совершенной для того времени активной радиолокационной головкой самонаведения. Эти бомбы использовались для нанесения ударов по японским кораблям. AZON RAZON

v В СССР первые разработки УАБ появились после успешного применения американцами управляемых авиабомб в Корее. Однако вскоре они были свернуты. «Вторая волна» разработок УАБ, которые в нашей стране называли «корректируемые» — КАБ. последовала за успешным применением американских боеприпасов в конце 1960 -х годов в Юго-Восточной Азии. v Тогда в 1971 году отставание от США в этой области было более чем десять лет. Но уже через три года началось серийное производство отечественной корректируемой авиабомбы и в 1976 году КАБ-500 поступила на вооружение ВВС СССР.

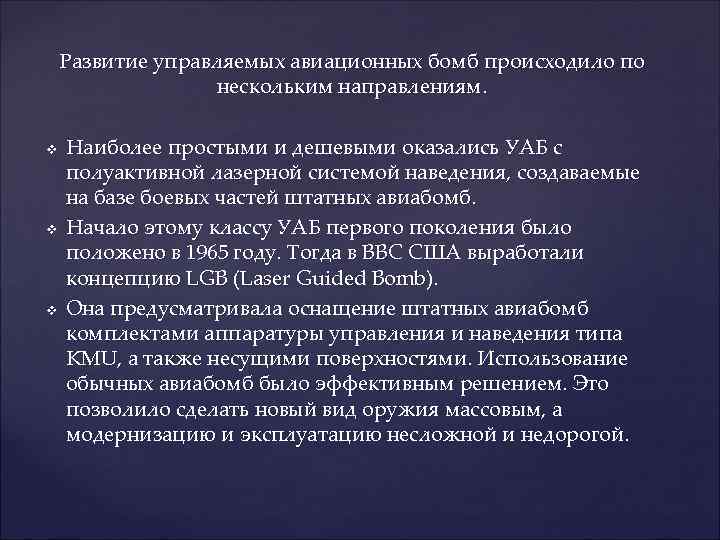

Развитие управляемых авиационных бомб происходило по нескольким направлениям. v Наиболее простыми и дешевыми оказались УАБ с полуактивной лазерной системой наведения, создаваемые на базе боевых частей штатных авиабомб. v Начало этому классу УАБ первого поколения было положено в 1965 году. Тогда в ВВС США выработали концепцию LGB (Laser Guided Bomb). v Она предусматривала оснащение штатных авиабомб комплектами аппаратуры управления и наведения типа KMU, а также несущими поверхностями. Использование обычных авиабомб было эффективным решением. Это позволило сделать новый вид оружия массовым, а модернизацию и эксплуатацию несложной и недорогой.

Схема боевого применения УАБ с лазерной полуактивной системой наведения

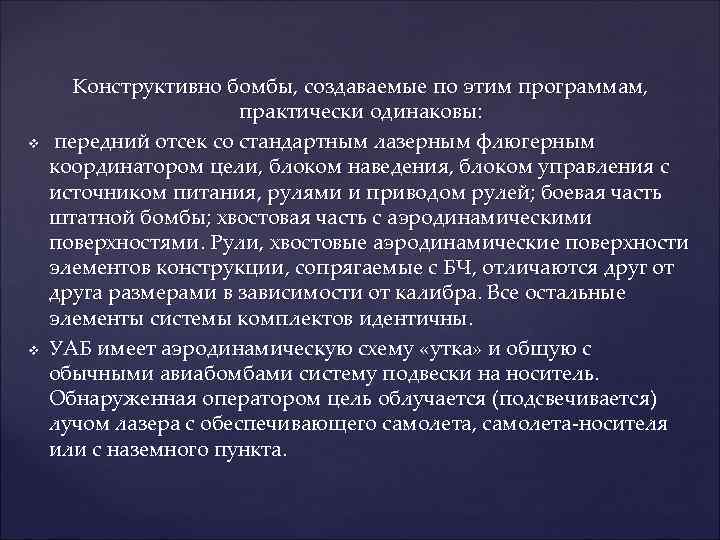

Конструктивно бомбы, создаваемые по этим программам, практически одинаковы: v передний отсек со стандартным лазерным флюгерным координатором цели, блоком наведения, блоком управления с источником питания, рулями и приводом рулей; боевая часть штатной бомбы; хвостовая часть с аэродинамическими поверхностями. Рули, хвостовые аэродинамические поверхности элементов конструкции, сопрягаемые с БЧ, отличаются друг от друга размерами в зависимости от калибра. Все остальные элементы системы комплектов идентичны. v УАБ имеет аэродинамическую схему «утка» и общую с обычными авиабомбами систему подвески на носитель. Обнаруженная оператором цель облучается (подсвечивается) лучом лазера с обеспечивающего самолета, самолета-носителя или с наземного пункта.

Компоновочная схема бомбы Мк 13/18 (Великобритания)

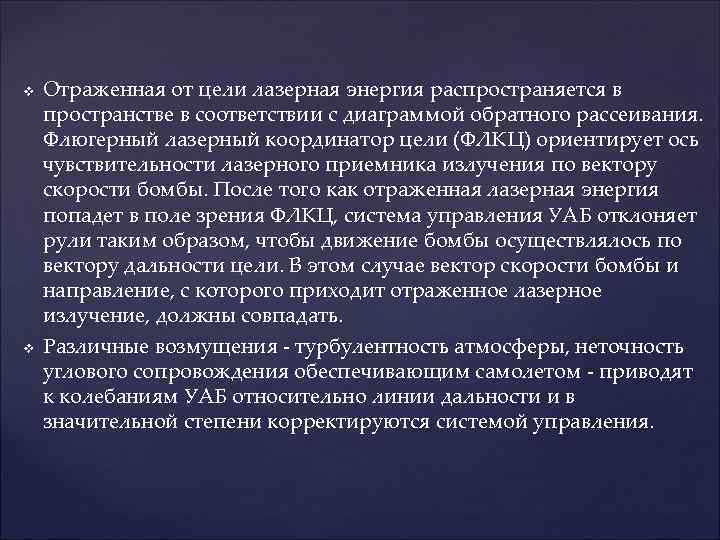

v Отраженная от цели лазерная энергия распространяется в пространстве в соответствии с диаграммой обратного рассеивания. Флюгерный лазерный координатор цели (ФЛКЦ) ориентирует ось чувствительности лазерного приемника излучения по вектору скорости бомбы. После того как отраженная лазерная энергия попадет в поле зрения ФЛКЦ, система управления УАБ отклоняет рули таким образом, чтобы движение бомбы осуществлялось по вектору дальности цели. В этом случае вектор скорости бомбы и направление, с которого приходит отраженное лазерное излучение, должны совпадать. v Различные возмущения - турбулентность атмосферы, неточность углового сопровождения обеспечивающим самолетом - приводят к колебаниям УАБ относительно линии дальности и в значительной степени корректируются системой управления.

v Переход ко второму поколению ознаменовался качественным совершенствованием головки самонаведения и появлением раскрывающихся аэродинамических поверхностей. Бортовой автопилот стал парировать не только стартовые возмущения, но и крен бомб. Это позволило повысить дальность и точность бомбометания. Наиболее распространенной системой наведения становится лазерная полуактивная. v Для действий с малых и предельно малых высот в начале 1980 -х годов в США была создана серия УАБ третьего поколения «Пейвуэй-3» с полуактивной лазерной системой наведения: GBU-22, - 23 и -24. GBU-22

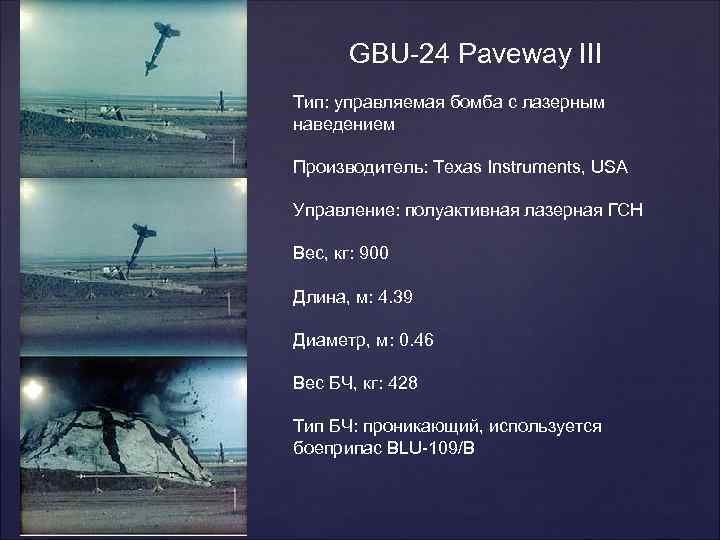

GBU-24 Paveway III Тип: управляемая бомба с лазерным наведением Производитель: Texas Instruments, USA Управление: полуактивная лазерная ГСН Вес, кг: 900 Длина, м: 4. 39 Диаметр, м: 0. 46 Вес БЧ, кг: 428 Тип БЧ: проникающий, используется боеприпас BLU-109/B

GBU-24 Paveway III

Схема боевого применения УАБ серии «Пейвуэй»

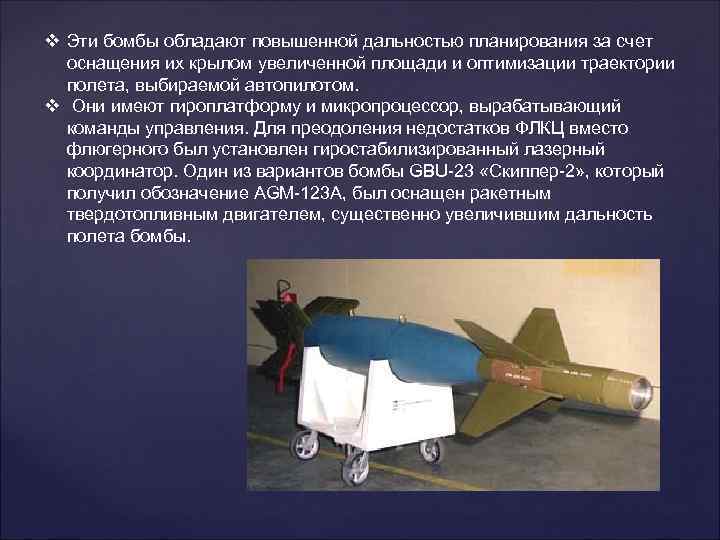

v Эти бомбы обладают повышенной дальностью планирования за счет оснащения их крылом увеличенной площади и оптимизации траектории полета, выбираемой автопилотом. v Они имеют гироплатформу и микропроцессор, вырабатывающий команды управления. Для преодоления недостатков ФЛКЦ вместо флюгерного был установлен гиростабилизированный лазерный координатор. Один из вариантов бомбы GBU-23 «Скиппер-2» , который получил обозначение AGM-123 A, был оснащен ракетным твердотопливным двигателем, существенно увеличившим дальность полета бомбы.

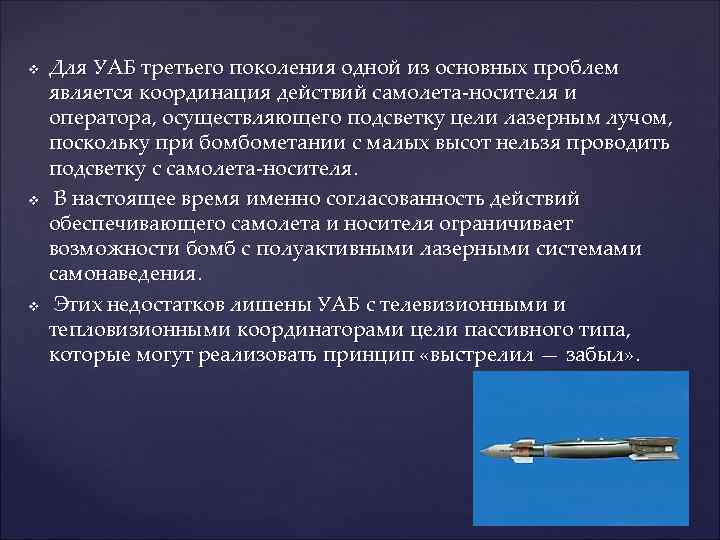

v Для УАБ третьего поколения одной из основных проблем является координация действий самолета-носителя и оператора, осуществляющего подсветку цели лазерным лучом, поскольку при бомбометании с малых высот нельзя проводить подсветку с самолета-носителя. v В настоящее время именно согласованность действий обеспечивающего самолета и носителя ограничивает возможности бомб с полуактивными лазерными системами самонаведения. v Этих недостатков лишены УАБ с телевизионными и тепловизионными координаторами цели пассивного типа, которые могут реализовать принцип «выстрелил — забыл» .

v Поколение «четыре» , активно разрабатываемое сейчас в США, опирается на глобальную спутниковую навигационную систему GPS, что сокращает стоимость бомб в три-четыре раза, и комплексирование головок самонаведения разного типа, преимущественно ИК- диапазона. Это позволяет резко повысить дальность сброса, исключив нахождение самолета-носителя в зоне ПВО противника.

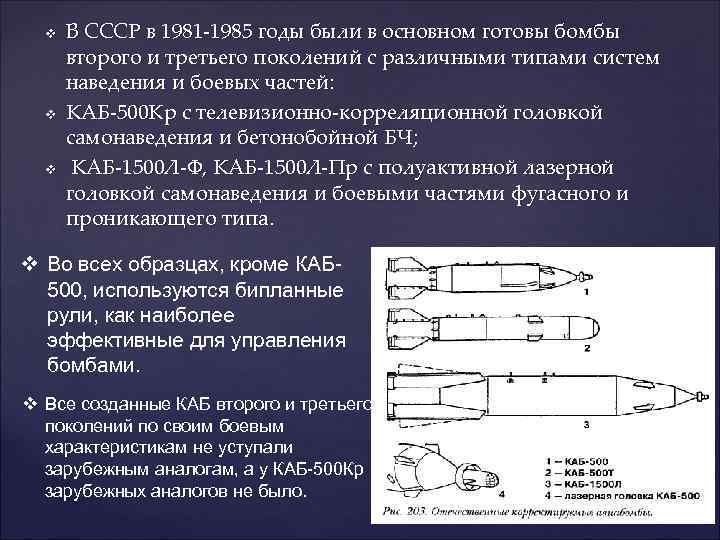

v В СССР в 1981 -1985 годы были в основном готовы бомбы второго и третьего поколений с различными типами систем наведения и боевых частей: v КАБ-500 Кр с телевизионно-корреляционной головкой самонаведения и бетонобойной БЧ; v КАБ-1500 Л-Ф, КАБ-1500 Л-Пр с полуактивной лазерной головкой самонаведения и боевыми частями фугасного и проникающего типа. v Во всех образцах, кроме КАБ- 500, используются бипланные рули, как наиболее эффективные для управления бомбами. v Все созданные КАБ второго и третьего поколений по своим боевым характеристикам не уступали зарубежным аналогам, а у КАБ-500 Кр зарубежных аналогов не было.

КАБ-500 Кр Калибр, кг 500 Масса боевой части, кг 380 Система наведения телевизионная корреляционная головка самонаведения с захватом цели под носителем и автоматическим наведением в автономном полете Боевая часть фугасная бетонобойная Условия боевого применения днем, в условиях визуальной видимости, с горизонтального полета и пикирования Точность наведения на цель (КВО), м до 4

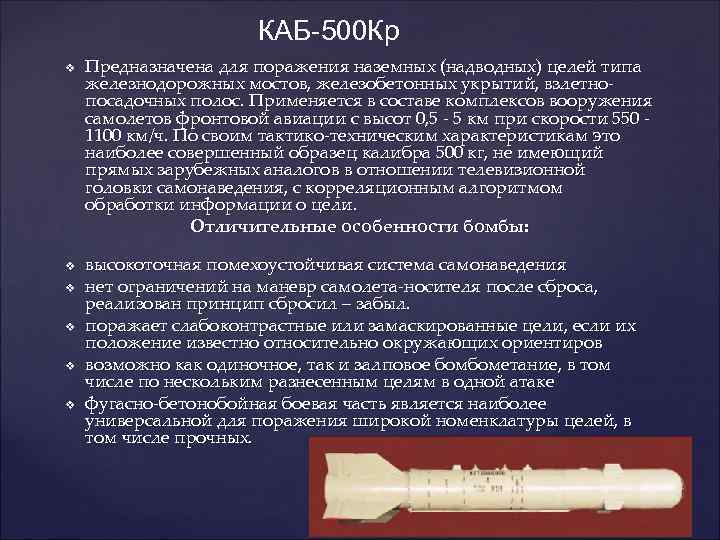

КАБ-500 Кр v Предназначена для поражения наземных (надводных) целей типа железнодорожных мостов, железобетонных укрытий, взлетно- посадочных полос. Применяется в составе комплексов вооружения самолетов фронтовой авиации с высот 0, 5 - 5 км при скорости 550 - 1100 км/ч. По своим тактико-техническим характеристикам это наиболее совершенный образец калибра 500 кг, не имеющий прямых зарубежных аналогов в отношении телевизионной головки самонаведения, с корреляционным алгоритмом обработки информации о цели. Отличительные особенности бомбы: v высокоточная помехоустойчивая система самонаведения v нет ограничений на маневр самолета-носителя после сброса, реализован принцип сбросил – забыл. v поражает слабоконтрастные или замаскированные цели, если их положение известно относительно окружающих ориентиров v возможно как одиночное, так и залповое бомбометание, в том числе по нескольким разнесенным целям в одной атаке v фугасно-бетонобойная боевая часть является наиболее универсальной для поражения широкой номенклатуры целей, в том числе прочных.

КАБ-1500 Л Тип: управляемая авиабомба Тип БЧ: фугасно-проникающая Вес БЧ, кг: 1100 Производитель: Россия Управление: полуактивная лазерная ГСН Вес, кг: 1500 Длина, м: 4. 6 Диаметр, м: 0. 58 Режим применения: высота, м: 1000. . 15000 скорость, км/ч: 550. . 1700 КВО, м: до 7 Предназначена для поражения наземных малоразмерных особо прочных и заглубленных целей типа ж/б укрытий, складов ядерного оружия, ПУ баллистических ракет, КП и т. д. Проникает в грунт до 10. . 20 м. Применяется с самолетов фронтовой и стратегической авиации оснащенных оборудованием лазерного целеуказания, а также в случае подсветки цели с других самолетов или с земли.

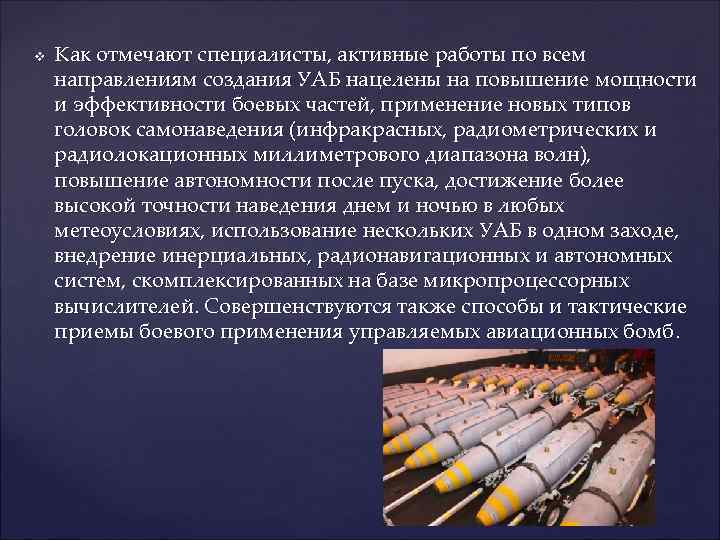

v Как отмечают специалисты, активные работы по всем направлениям создания УАБ нацелены на повышение мощности и эффективности боевых частей, применение новых типов головок самонаведения (инфракрасных, радиометрических и радиолокационных миллиметрового диапазона волн), повышение автономности после пуска, достижение более высокой точности наведения днем и ночью в любых метеоусловиях, использование нескольких УАБ в одном заходе, внедрение инерциальных, радионавигационных и автономных систем, скомплексированных на базе микропроцессорных вычислителей. Совершенствуются также способы и тактические приемы боевого применения управляемых авиационных бомб.

Самая мощная бомба в истории: Ан-602 «Царь-бомба» « После взрыва этой «Царь-бомбы» на Новой Земле 30 октября 1961 года ударная волна трижды обогнула земной шар, в Норвегии было выбито немало стекол. Бомба не годилась для боевого применения и не представляла серьезного научного достижения, но, вероятно, помогла сверхдержавам ощутить тупик ядерной гонки. »

Артиллерийские комплексы управляемого вооружения Высокоточное Оружие Выполнил студент 514 группы: Швед Артём Владимирович

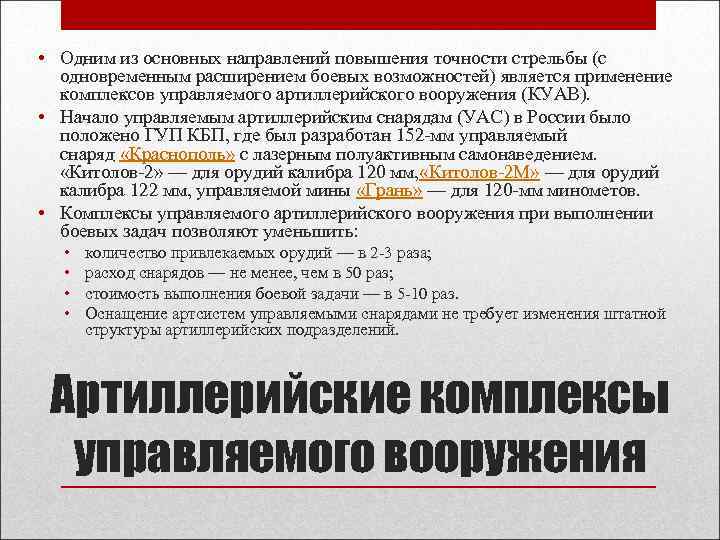

• Одним из основных направлений повышения точности стрельбы (с одновременным расширением боевых возможностей) является применение комплексов управляемого артиллерийского вооружения (КУАВ). • Начало управляемым артиллерийским снарядам (УАС) в России было положено ГУП КБП, где был разработан 152 -мм управляемый снаряд «Краснополь» с лазерным полуактивным самонаведением. «Китолов-2» — для орудий калибра 120 мм, «Китолов-2 М» — для орудий калибра 122 мм, управляемой мины «Грань» — для 120 -мм минометов. • Комплексы управляемого артиллерийского вооружения при выполнении боевых задач позволяют уменьшить: • количество привлекаемых орудий — в 2 -3 раза; • расход снарядов — не менее, чем в 50 раз; • стоимость выполнения боевой задачи — в 5 -10 раз. • Оснащение артсистем управляемыми снарядами не требует изменения штатной структуры артиллерийских подразделений. Артиллерийские комплексы управляемого вооружения

• Предназначен для поражения первым выстрелом без пристрелки танков, БМП, артиллерийских орудий, как движущихся (со скоростью до 36 км/ч), так и неподвижных, расположенных открыто и в окопах, а также блиндажей, мостов, переправ, надводных целей на дальностях от 3 до 20 км. Основные характеристики • Дальность стрельбы. . 20 км • Боевая часть. . . осколочно-фугасная • Вероятность попадания. . . 0, 7 -0, 8 Особенности Применение комплекса "Краснополь" обеспечивается штатными артиллерийскими подразделениями и не предъявляет дополнительных требований к оборудованию огневых позиций и командно-наблюдательного пункта, а также к точности метео- и топогеодезической подготовки. Стрельба управляемым снарядом "Краснополь" может осуществляться как из буксируемых орудий, так и из самоходных гаубиц калибра 152/155 мм с открытых или закрытых огневых позиций. «КРАСНОПОЛЬ» КОМПЛЕКС УПРАВЛЯЕМОГО ВООРУЖЕНИЯ ДЛЯ АРТИЛЛЕРИЙСКИХ СИСТЕМ КАЛИБРА 152/155 ММ

СОСТАВ КОМПЛЕКТА • выстрел с управляемым снарядом калибра 152/155 мм; • комплекс средств автоматизированного управления огнем (КСАУО) "Малахит". «КРАСНОПОЛЬ»

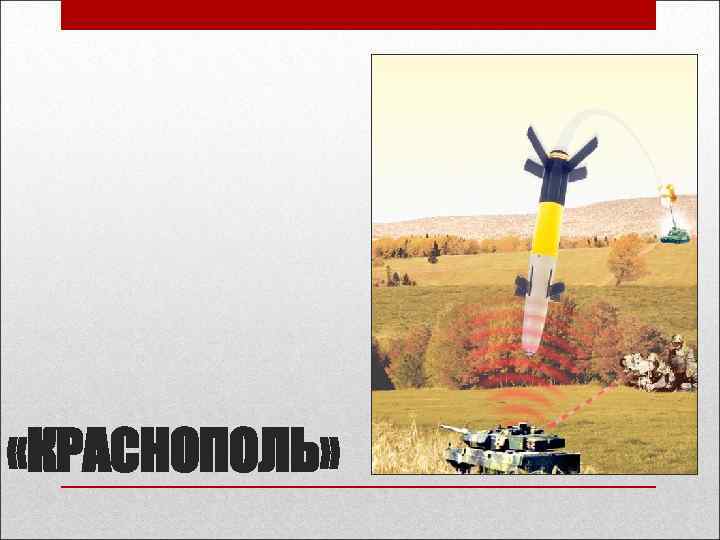

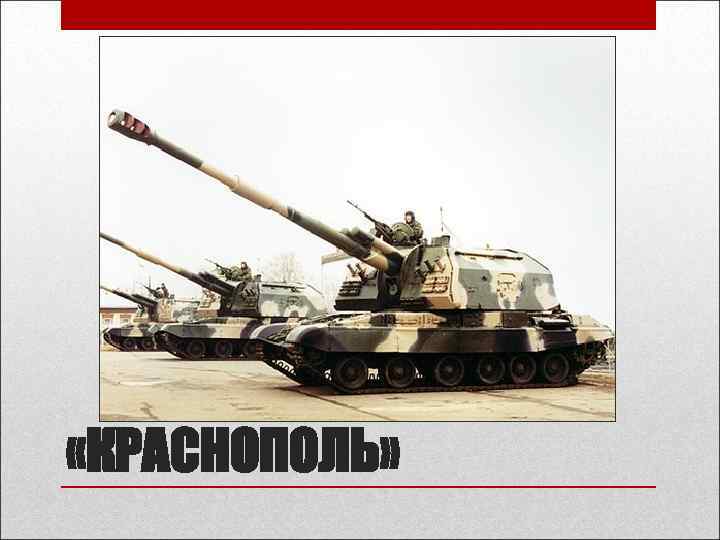

«КРАСНОПОЛЬ»

«КРАСНОПОЛЬ»

Основные характеристики • Дальность стрельбы. . . 1, 5 -9 км Вероятность попадания • в неподвижную цель. . 0, 80 • в движущуюся цель. . . 0, 75 Преимущества и особенности применения Поражает днем и ночью первым выстрелом без пристрелки как неподвижные, так и движущиеся цели. Цели, расположенные на расстоянии до 300 м друг от друга, поражаются не только с применением единого угла стрельбы, но и без изменения установок стрельбы, выставляемых в мине. Ведение стрельбы одновременно из нескольких минометов по нескольким целям без создания помех другу, стрельба при сокращенной метеобаллистической подготовке исходных установок, поражение целей, движущихся в узких проходах, расположенных за высокими гребнями укрытий, в том числе на их обратных скатах, высокоточная стрельба ночью – все это значительно повышает эффективность минометного вооружения, особенно в условиях сложного рельефа местности, где применение артиллерии затруднено. «ГРАНЬ» КОМПЛЕКС УПРАВЛЯЕМОГО ВООРУЖЕНИЯ КМ-8 ДЛЯ МИНОМЕТОВ КАЛИБРА 120 ММ

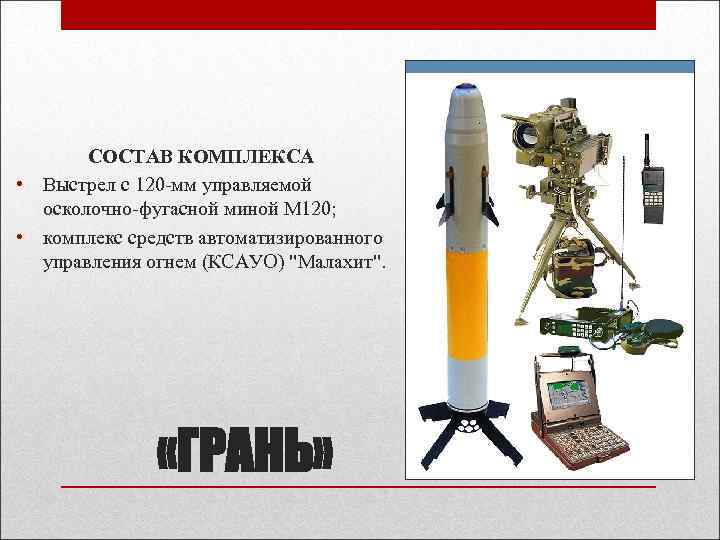

СОСТАВ КОМПЛЕКСА • Выстрел с 120 -мм управляемой осколочно-фугасной миной М 120; • комплекс средств автоматизированного управления огнем (КСАУО) "Малахит". «ГРАНЬ»

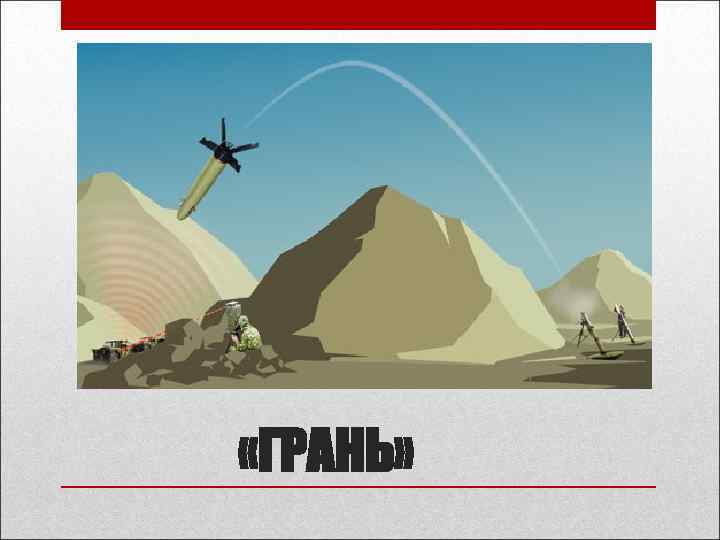

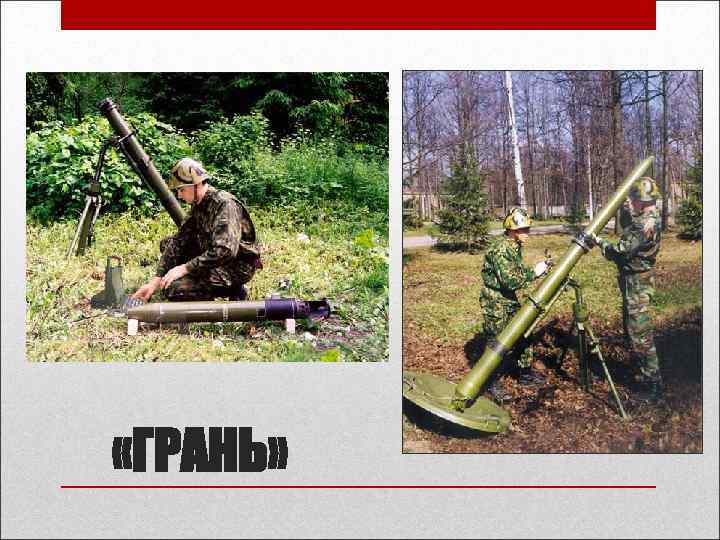

«ГРАНЬ»

«ГРАНЬ»

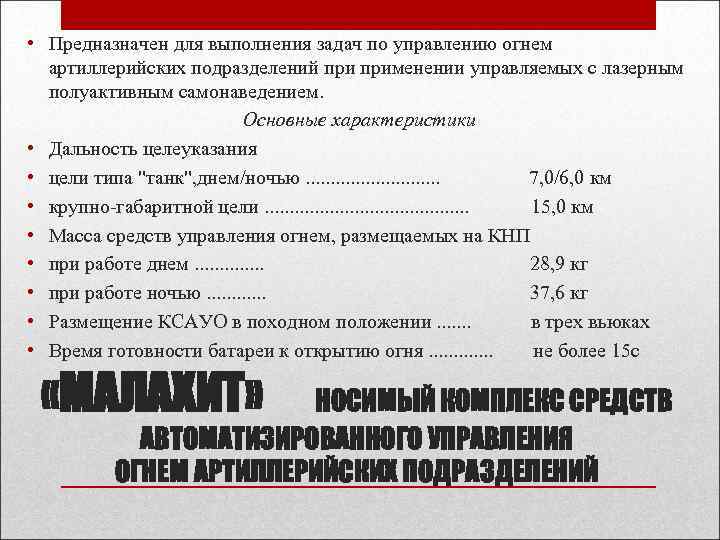

• Предназначен для выполнения задач по управлению огнем артиллерийских подразделений применении управляемых с лазерным полуактивным самонаведением. Основные характеристики • Дальность целеуказания • цели типа "танк", днем/ночью. . . . 7, 0/6, 0 км • крупно-габаритной цели. . . . . 15, 0 км • Масса средств управления огнем, размещаемых на КНП • при работе днем. . . 28, 9 кг • при работе ночью. . . 37, 6 кг • Размещение КСАУО в походном положении. . . . в трех вьюках • Время готовности батареи к открытию огня. . . не более 15 с «МАЛАХИТ» НОСИМЫЙ КОМПЛЕКС СРЕДСТВ АВТОМАТИЗИРОВАННОГО УПРАВЛЕНИЯ ОГНЕМ АРТИЛЛЕРИЙСКИХ ПОДРАЗДЕЛЕНИЙ

Состав комплекса Средства, размещаемые на КНП: • лазерный целеуказатель - дальномер в комплекте с тепловизионным прицелом; • пульт командира; • радиостанция; Средства, размещаемые на ОП: • пульт командира; • радиостанция; • комплект орудийных терминалов. • Учебно - тренировочные средства. «МАЛАХИТ»

Схема применения управляемого снаряда

Выполнила Маркина М. М. , 514 гр. МЕЖКОНТИНЕНТАЛЬНЫЕ БАЛЛИСТИЧЕСКИЕ РАКЕТЫ

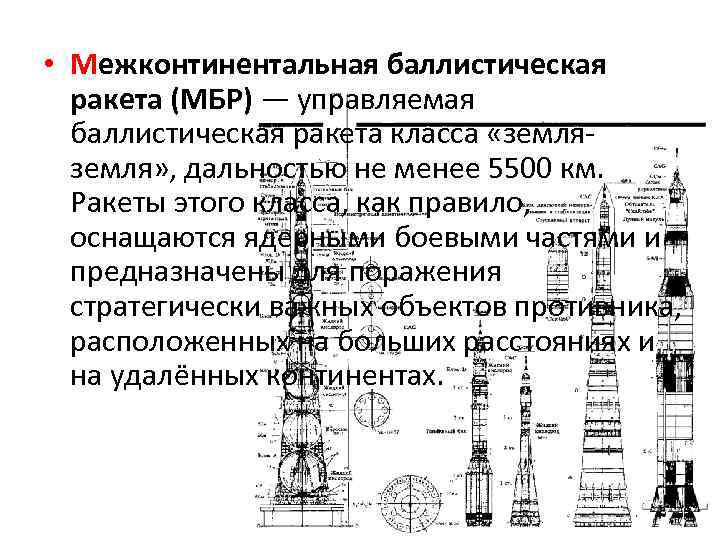

• Межконтинентальная баллистическая ракета (МБР) — управляемая баллистическая ракета класса «земля- земля» , дальностью не менее 5500 км. Ракеты этого класса, как правило, оснащаются ядерными боевыми частями и предназначены для поражения стратегически важных объектов противника, расположенных на больших расстояниях и на удалённых континентах.

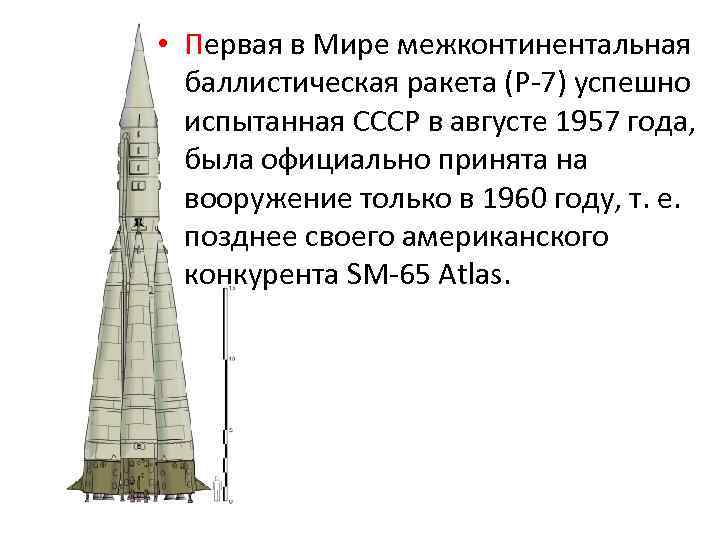

• Первая в Мире межконтинентальная баллистическая ракета (Р-7) успешно испытанная СССР в августе 1957 года, была официально принята на вооружение только в 1960 году, т. е. позднее своего американского конкурента SM-65 Atlas.

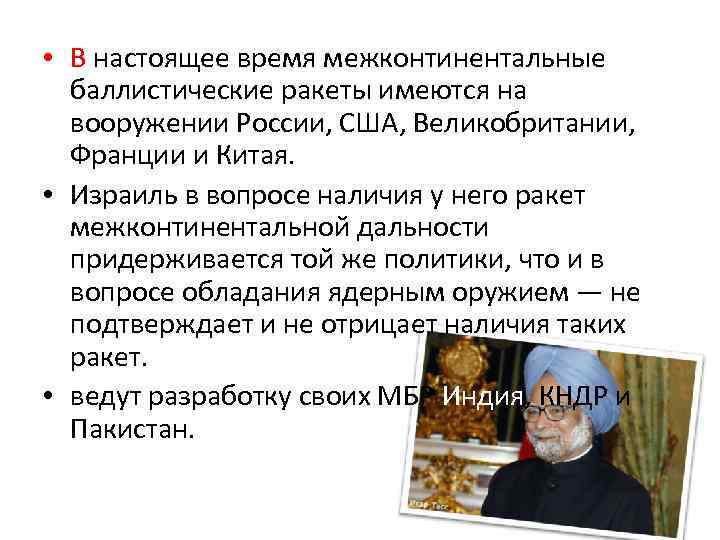

• В настоящее время межконтинентальные баллистические ракеты имеются на вооружении России, США, Великобритании, Франции и Китая. • Израиль в вопросе наличия у него ракет межконтинентальной дальности придерживается той же политики, что и в вопросе обладания ядерным оружием — не подтверждает и не отрицает наличия таких ракет. • ведут разработку своих МБР Индия, КНДР и Пакистан.

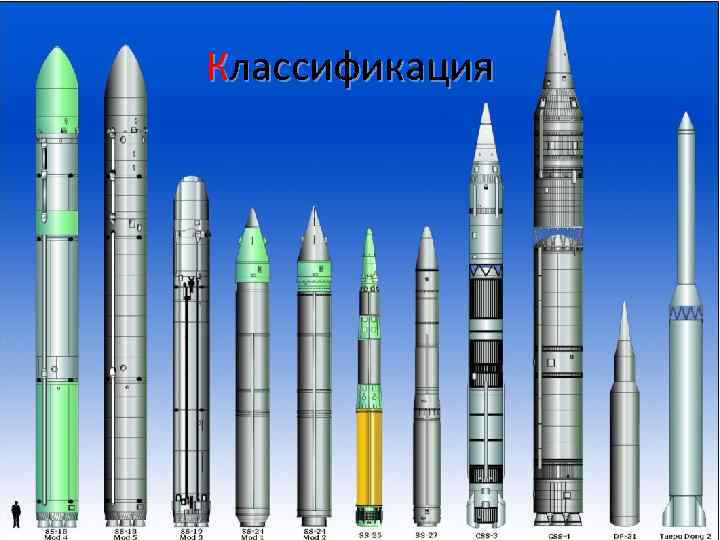

Классификация

По способу базирования МБР делят на: • запускаемые с наземных стационарных пусковых установок: Р-7, «Атлас» ; • запускаемые из шахтных пусковых установок (ШПУ): РС-18, PC-20, «Минитмен» ; • запускаемые с мобильных установок на базе колёсного шасси: «Тополь-М» , «Миджитмен» ; • запускаемые с железнодорожных пусковых установок: РТ-23 УТТХ; • баллистические ракеты подводных лодок: «Булава» , «Трайдент» .

• П ервый способ базирования вышел из употребления ещё в начале 1960 -х гг. , как не отвечающий требованиям защищённости и скрытности. Современные ШПУ обеспечивают высокую степень защиты от поражающих факторов ядерного взрыва и позволяют достаточно надёжно скрывать степень боеготовности стартового комплекса. Остальные три варианта являются мобильными, а значит более труднообнаружимыми, однако накладывают существенные ограничения на размеры и массу ракет.

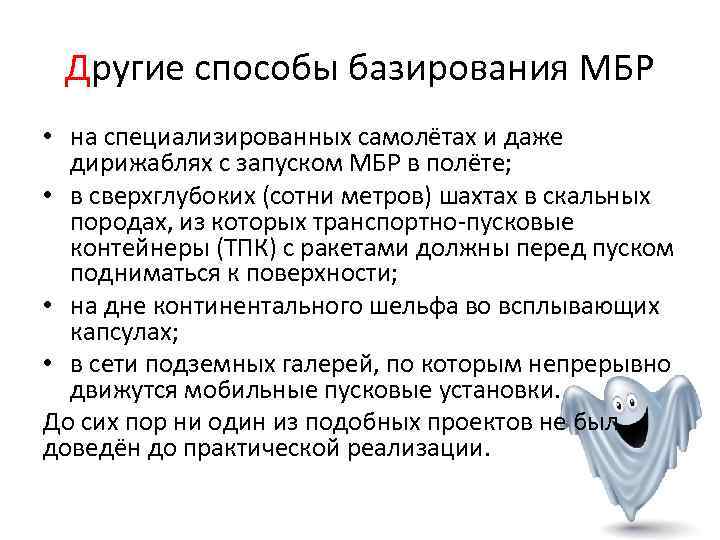

Другие способы базирования МБР • на специализированных самолётах и даже дирижаблях с запуском МБР в полёте; • в сверхглубоких (сотни метров) шахтах в скальных породах, из которых транспортно-пусковые контейнеры (ТПК) с ракетами должны перед пуском подниматься к поверхности; • на дне континентального шельфа во всплывающих капсулах; • в сети подземных галерей, по которым непрерывно движутся мобильные пусковые установки. До сих пор ни один из подобных проектов не был доведён до практической реализации.

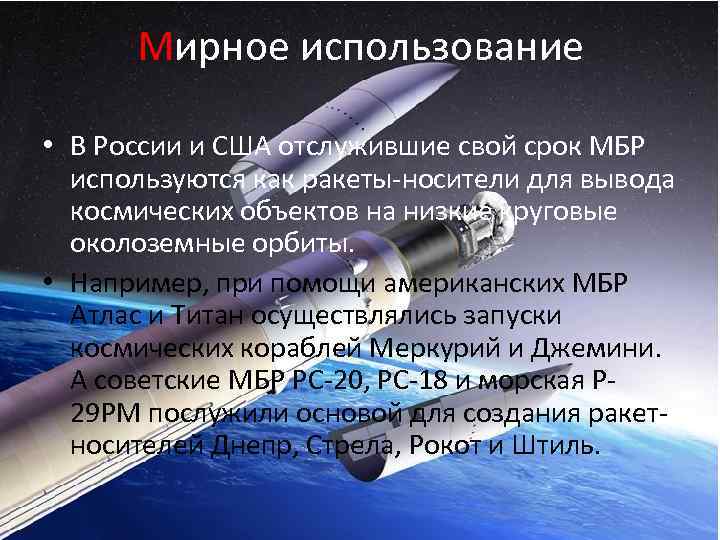

Мирное использование • В России и США отслужившие свой срок МБР используются как ракеты-носители для вывода космических объектов на низкие круговые околоземные орбиты. • Например, при помощи американских МБР Атлас и Титан осуществлялись запуски космических кораблей Меркурий и Джемини. А советские МБР PC-20, PC-18 и морская Р- 29 РМ послужили основой для создания ракет- носителей Днепр, Стрела, Рокот и Штиль.

РОССИЙСКИЙ МЕЖКОНТИНЕНТАЛЬНЫЙ РАКЕТНЫЙ КОМПЛЕКС СТРАТЕГИЧЕСКОГО НАЗНАЧЕНИЯ

Американцы в страхе называют его – СЕРП.

МЫ ЖЕ ЕГО НАЗВАЛИ…

ТОПОЛЬ-М

Является результатом дальнейшей модернизации ракетного комплекса «Тополь» (SS-25). Данный комплекс полностью создан российскими предприятиями. 2. 0

Р акетный комплекс «Тополь-М» во многом уникален и приблизительно в 1, 5 раза превосходит ракетный комплекс предыдущего поколения по боеготовности, живучести и манёвренности (в мобильном варианте), эффективности поражения различных объектов, даже при условии противодействия со стороны противника. Энергетическими возможностями ракеты обеспечиваются увеличение забрасываемого веса, значительное снижение высоты активного участка траектории полёта, а также эффективное преодоление перспективной ПРО.

Комплекс представляет собой моноблочную трёхступенчатую твёрдотопливную ракету, размещённую в транспортно-пусковом контейнере. Срок нахождения ракеты в нем минимум 15 лет, при этом общий срок эксплуатации составляет минимум 20 лет.

В числе особенностей комплекса: - возможность использования имеющихся шахтных пусковых установок без существенных затрат (изменяется только система крепления к ракете контейнера). Используются шахтные пусковые установки, которые освобождаются от снимаемых с вооружения ракет, и ПУ согласно договору СНВ-2; - повышенные, по сравнению с «Тополем» , точность стрельбы, уязвимость ракет во время полета от воздействия средств противовоздушной обороны (включая ядерное оружие) и готовность к пуску; - способность ракет маневрировать во время полета; - невосприимчивость к электромагнитным импульсам; - совместимость с имеющимися системами управления, связи и обеспечения.

Тактико-технические характеристики ракеты 15 Ж 65: Максимальная дальность стрельбы – 11000 км; Количество ступеней – 3; Стартовая масса – 47, 1 т (47, 2 т); Забрасываемая масса – 1, 2 т; Длина ракеты без головной части – 17, 5 м (17, 9 м); Длина ракеты – 22, 7 м; Максимальный диаметр корпуса – 1, 86 м; Тип головной части – ядерная, моноблочная; Эквивалент боезаряда – 0, 55 Мт; Круговое вероятное отклонение – 200 м; Диаметр ТПК (без выступающих частей) – 1, 95 м (для 15 П 165 – 2, 05 м).

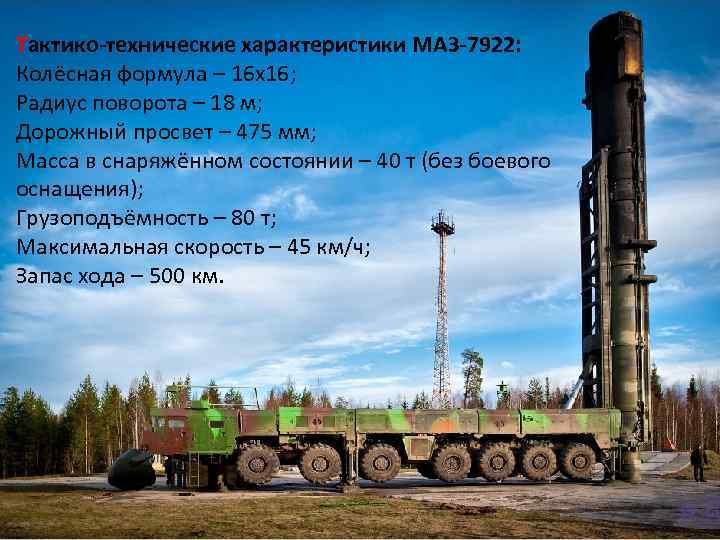

Тактико-технические характеристики МАЗ-7922: Колёсная формула – 16 x 16; Радиус поворота – 18 м; Дорожный просвет – 475 мм; Масса в снаряжённом состоянии – 40 т (без боевого оснащения); Грузоподъёмность – 80 т; Максимальная скорость – 45 км/ч; Запас хода – 500 км.
