Высоконадежны е компоненты для ВПК и космоса Copyright

Высоконадежны е компоненты для ВПК и космоса Copyright © 2009 Linear Technology. All rights reserved.

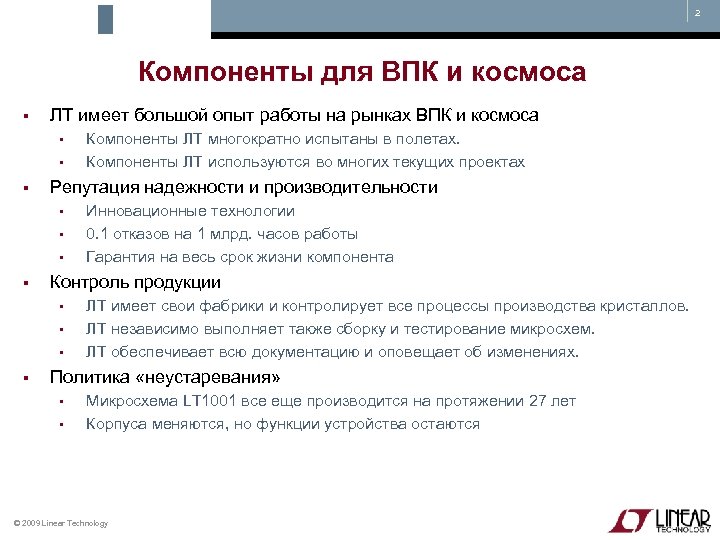

2 Компоненты для ВПК и космоса § ЛТ имеет большой опыт работы на рынках ВПК и космоса • • § Репутация надежности и производительности • • • § Инновационные технологии 0. 1 отказов на 1 млрд. часов работы Гарантия на весь срок жизни компонента Контроль продукции • • • § Компоненты ЛТ многократно испытаны в полетах. Компоненты ЛТ используются во многих текущих проектах ЛТ имеет свои фабрики и контролирует все процессы производства кристаллов. ЛТ независимо выполняет также сборку и тестирование микросхем. ЛТ обеспечивает всю документацию и оповещает об изменениях. Политика «неустаревания» • • Микросхема LT 1001 все еще производится на протяжении 27 лет Корпуса меняются, но функции устройства остаются © 2009 Linear Technology

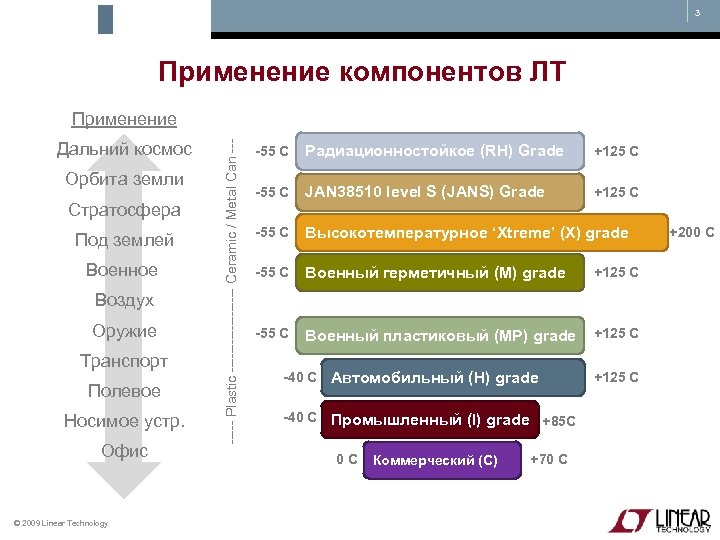

3 Применение компонентов ЛТ Дальний космос Орбита земли Стратосфера Под землей Военное Воздух Оружие Транспорт Полевое Носимое устр. Офис © 2009 Linear Technology ----- Plastic --------- Ceramic / Metal Can --- Применение -55 C Радиационностойкое (RH) Grade +125 C -55 C JAN 38510 level S (JANS) Grade +125 C -55 C Высокотемпературное ‘Xtreme’ (X) grade -55 C Военный герметичный (M) grade +125 C -55 C Военный пластиковый (MP) grade +125 C -40 C Автомобильный (H) grade -40 C Промышленный (I) grade +85 C 0 C Коммерческий (C) +70 C +125 C +200 C

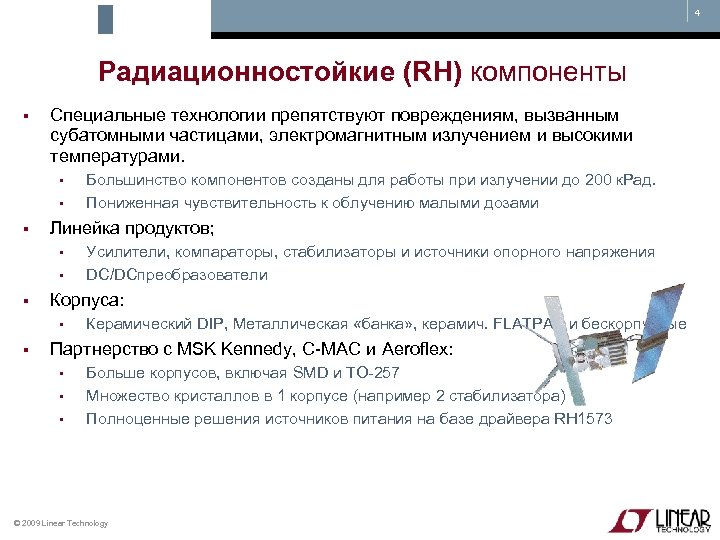

4 Радиационностойкие (RH) компоненты § Специальные технологии препятствуют повреждениям, вызванным субатомными частицами, электромагнитным излучением и высокими температурами. • • § Линейка продуктов; • • § Усилители, компараторы, стабилизаторы и источники опорного напряжения DC/DCпреобразователи Корпуса: • § Большинство компонентов созданы для работы при излучении до 200 к. Рад. Пониженная чувствительность к облучению малыми дозами Керамический DIP, Металлическая «банка» , керамич. FLATPAK и бескорпусные Партнерство с MSK Kennedy, C-MAC и Aeroflex: • • • Больше корпусов, включая SMD и TO-257 Множество кристаллов в 1 корпусе (например 2 стабилизатора) Полноценные решения источников питания на базе драйвера RH 1573 © 2009 Linear Technology

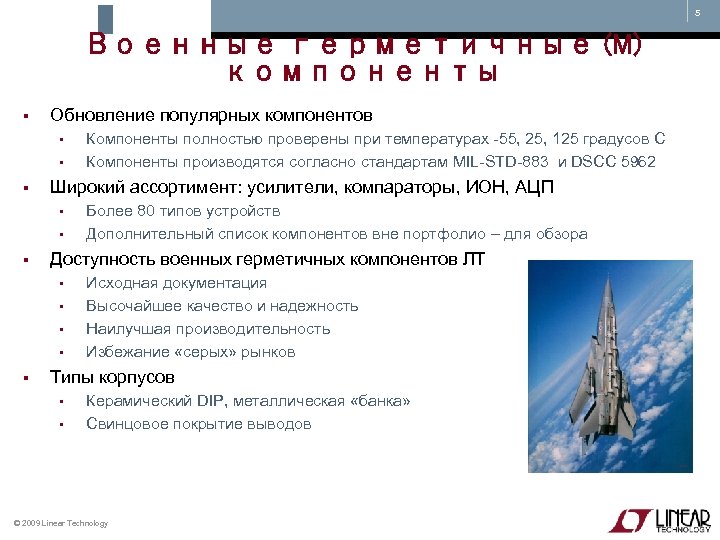

5 Военные герметичные (M) компоненты § Обновление популярных компонентов • • § Широкий ассортимент: усилители, компараторы, ИОН, АЦП • • § Более 80 типов устройств Дополнительный список компонентов вне портфолио – для обзора Доступность военных герметичных компонентов ЛТ • • § Компоненты полностью проверены при температурах -55, 25, 125 градусов C Компоненты производятся согласно стандартам MIL-STD-883 и DSCC 5962 Исходная документация Высочайшее качество и надежность Наилучшая производительность Избежание «серых» рынков Типы корпусов • • Керамический DIP, металлическая «банка» Свинцовое покрытие выводов © 2009 Linear Technology

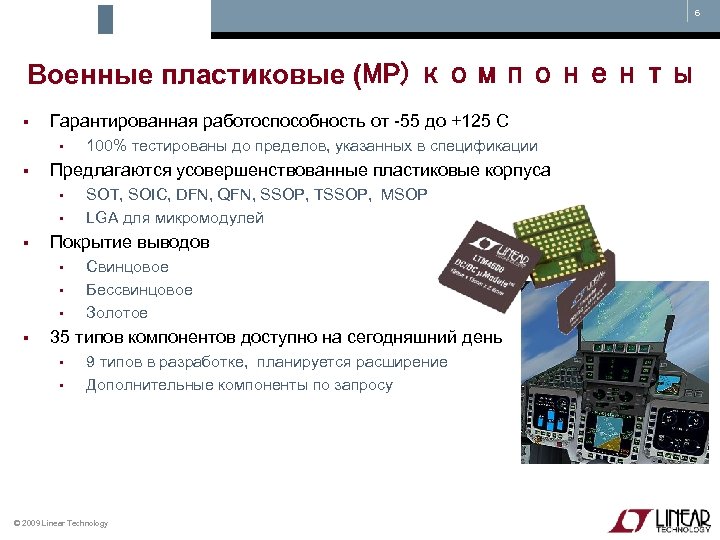

6 Военные пластиковые (MP) компоненты § Гарантированная работоспособность от -55 до +125 C • § Предлагаются усовершенствованные пластиковые корпуса • • § SOT, SOIC, DFN, QFN, SSOP, TSSOP, MSOP LGA для микромодулей Покрытие выводов • • • § 100% тестированы до пределов, указанных в спецификации Свинцовое Бессвинцовое Золотое 35 типов компонентов доступно на сегодняшний день • • 9 типов в разработке, планируется расширение Дополнительные компоненты по запросу © 2009 Linear Technology

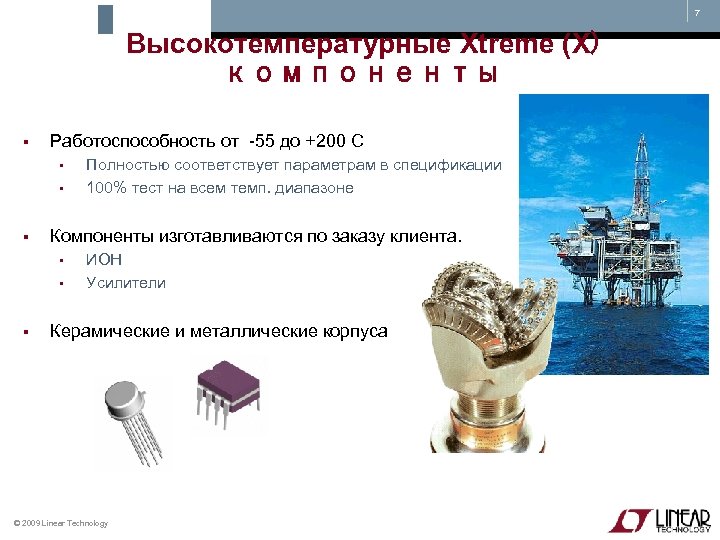

7 Высокотемпературные Xtreme (X) компоненты § Работоспособность от -55 до +200 C • • § Компоненты изготавливаются по заказу клиента. • • § Полностью соответствует параметрам в спецификации 100% тест на всем темп. диапазоне ИОН Усилители Керамические и металлические корпуса © 2009 Linear Technology

Радиационностойкие (RH) компоненты

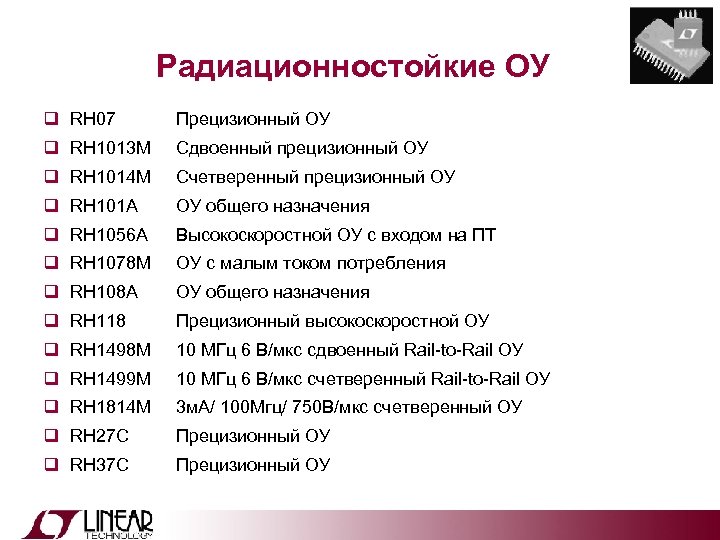

Радиационностойкие ОУ q RH 07 Прецизионный ОУ q RH 1013 M Сдвоенный прецизионный ОУ q RH 1014 M Счетверенный прецизионный ОУ q RH 101 A ОУ общего назначения q RH 1056 A Высокоскоростной ОУ с входом на ПТ q RH 1078 M ОУ с малым током потребления q RH 108 A ОУ общего назначения q RH 118 Прецизионный высокоскоростной ОУ q RH 1498 M 10 МГц 6 В/мкс сдвоенный Rail-to-Rail ОУ q RH 1499 M 10 МГц 6 В/мкс счетверенный Rail-to-Rail ОУ q RH 1814 M 3 м. A/ 100 Мгц/ 750 В/мкс счетверенный ОУ q RH 27 C Прецизионный ОУ q RH 37 C Прецизионный ОУ

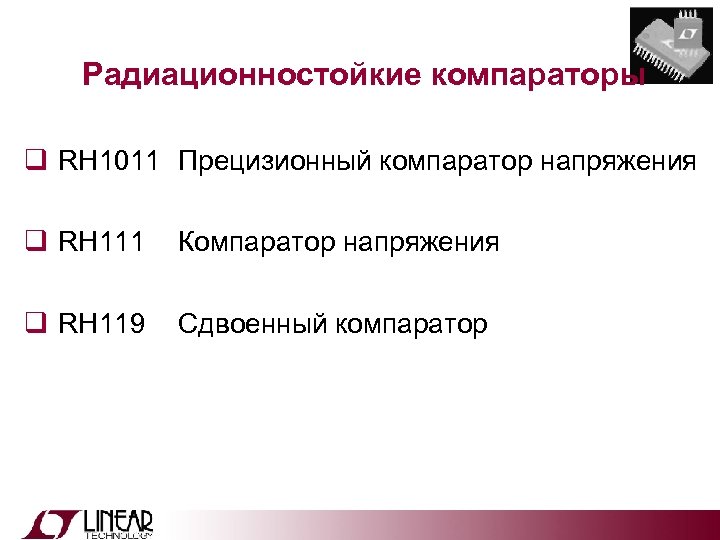

Радиационностойкие компараторы q RH 1011 Прецизионный компаратор напряжения q RH 111 Компаратор напряжения q RH 119 Сдвоенный компаратор

Радиационностойкие ИОН q RH 1009 Прецизионный 2. 5 В ИОН q RH 1021 -10 Прецизионный 10 В ИОН q RH 1021 -5 Прецизионный 5 В ИОН q RH 1021 -7 Прецизионный 7 В ИОН q RH 129 Прецизионный 6. 9 В ИОН

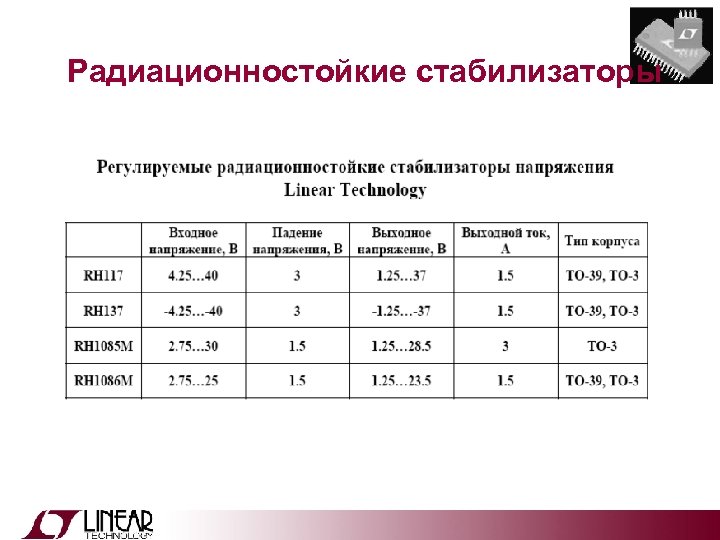

Радиационностойкие стабилизаторы

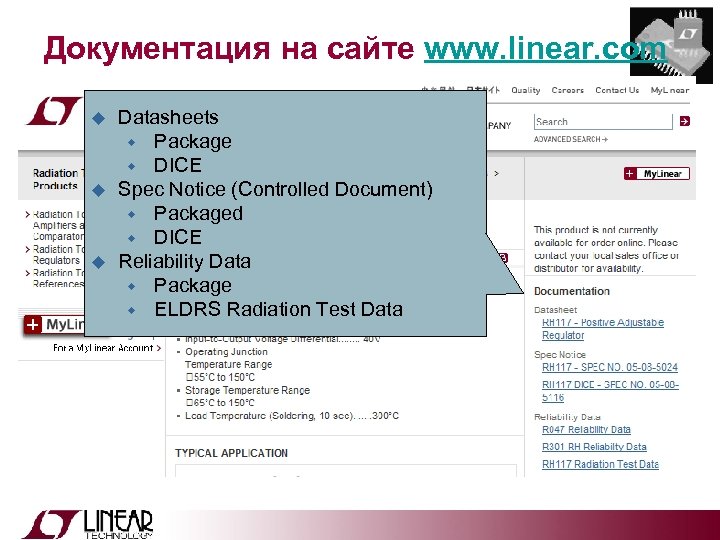

Документация на сайте www. linear. com Datasheets Package DICE Spec Notice (Controlled Document) Packaged DICE Reliability Data Package ELDRS Radiation Test Data

Новые радиационностойкие (RH) компоненты

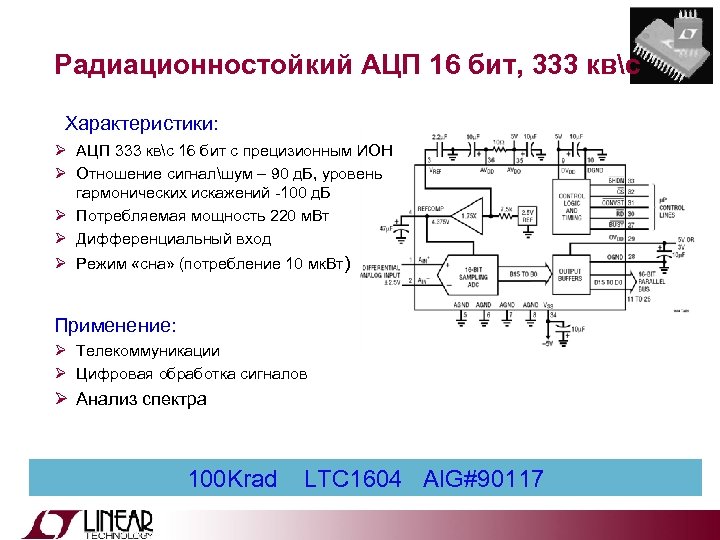

Радиационностойкий АЦП 16 бит, 333 квс Характеристики: Ø АЦП 333 квс 16 бит с прецизионным ИОН Ø Отношение сигналшум – 90 д. Б, уровень гармонических искажений -100 д. Б Ø Потребляемая мощность 220 м. Вт Ø Дифференциальный вход Ø Режим «сна» (потребление 10 мк. Вт) Применение: Ø Телекоммуникации Ø Цифровая обработка сигналов Ø Анализ спектра 100 Krad LTC 1604 AIG#90117

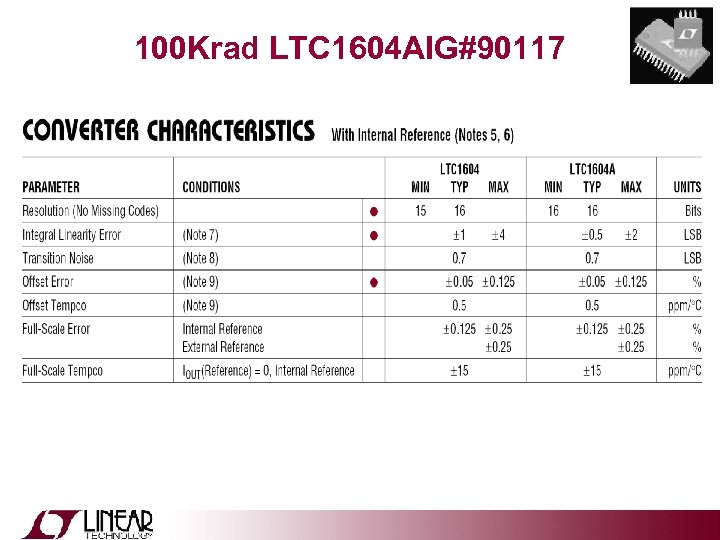

100 Krad LTC 1604 AIG#90117

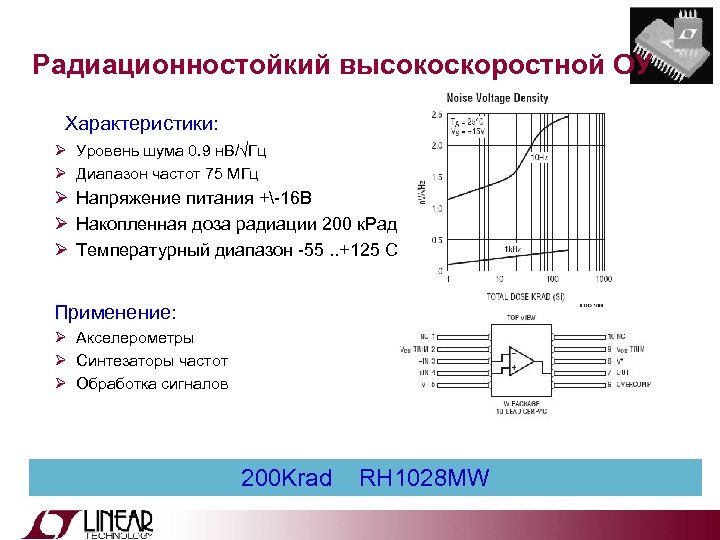

Радиационностойкий высокоскоростной ОУ Характеристики: Ø Уровень шума 0. 9 н. В/√Гц Ø Диапазон частот 75 МГц Ø Напряжение питания +-16 В Ø Накопленная доза радиации 200 к. Рад Ø Температурный диапазон -55. . +125 С Применение: Ø Акселерометры Ø Синтезаторы частот Ø Обработка сигналов 200 Krad RH 1028 MW

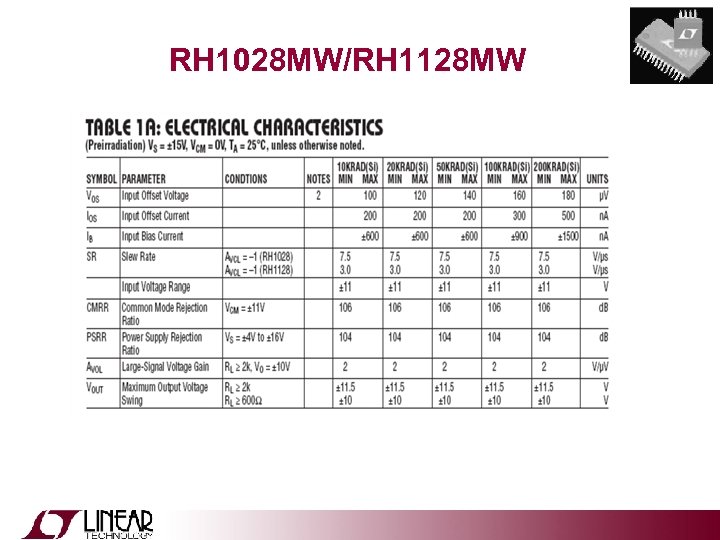

RH 1028 MW/RH 1128 MW

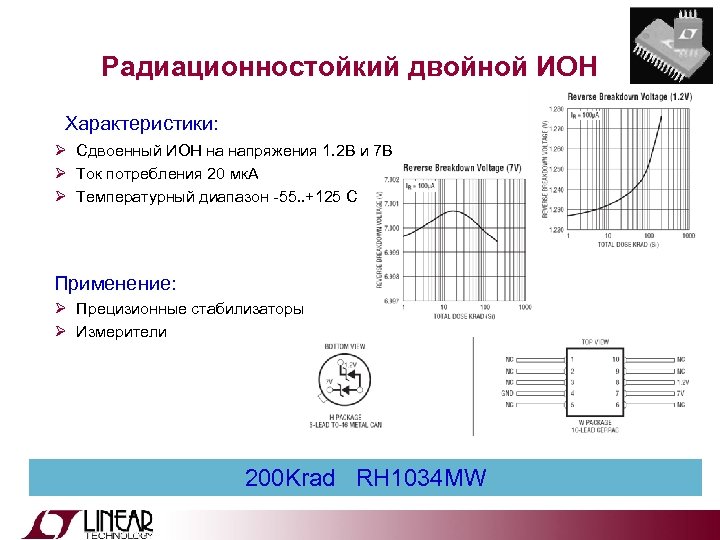

Радиационностойкий двойной ИОН Характеристики: Ø Сдвоенный ИОН на напряжения 1. 2 В и 7 В Ø Ток потребления 20 мк. А Ø Температурный диапазон -55. . +125 С Применение: Ø Прецизионные стабилизаторы Ø Измерители 200 Krad RH 1034 MW

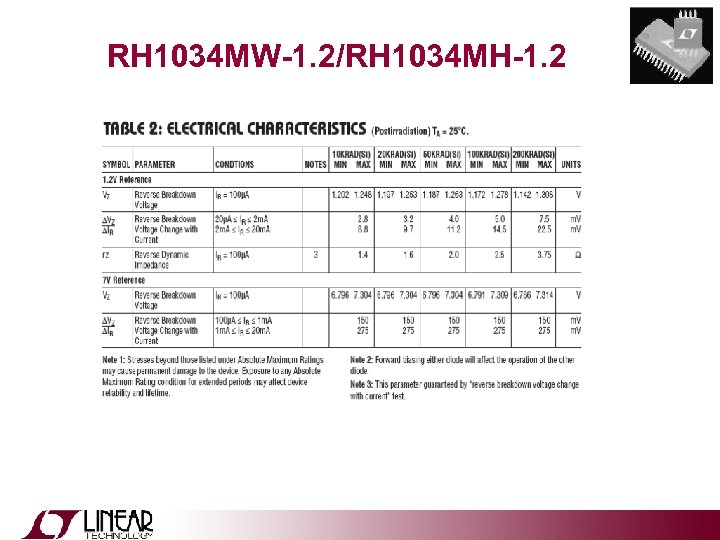

RH 1034 MW-1. 2/RH 1034 MH-1. 2

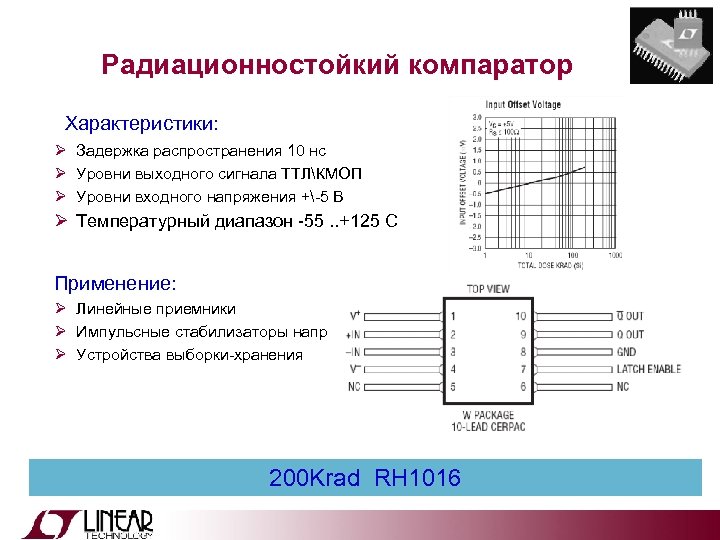

Радиационностойкий компаратор Характеристики: Ø Задержка распространения 10 нс Ø Уровни выходного сигнала ТТЛКМОП Ø Уровни входного напряжения +-5 В Ø Температурный диапазон -55. . +125 С Применение: Ø Линейные приемники Ø Импульсные стабилизаторы напряжения Ø Устройства выборки-хранения 200 Krad RH 1016

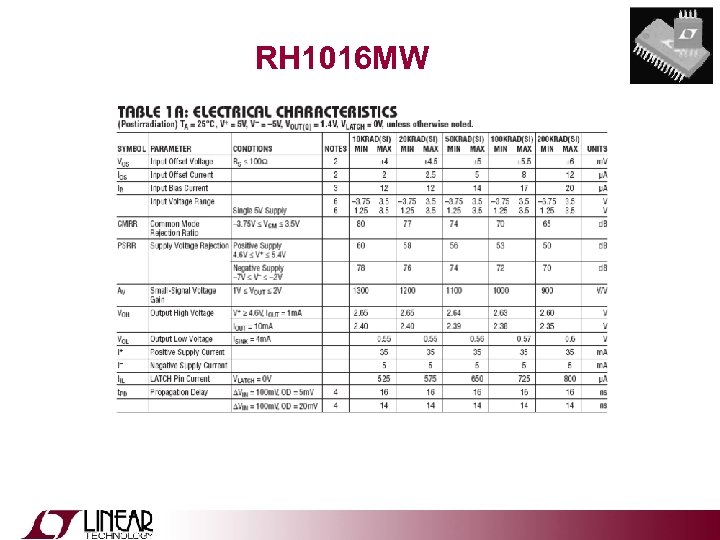

RH 1016 MW

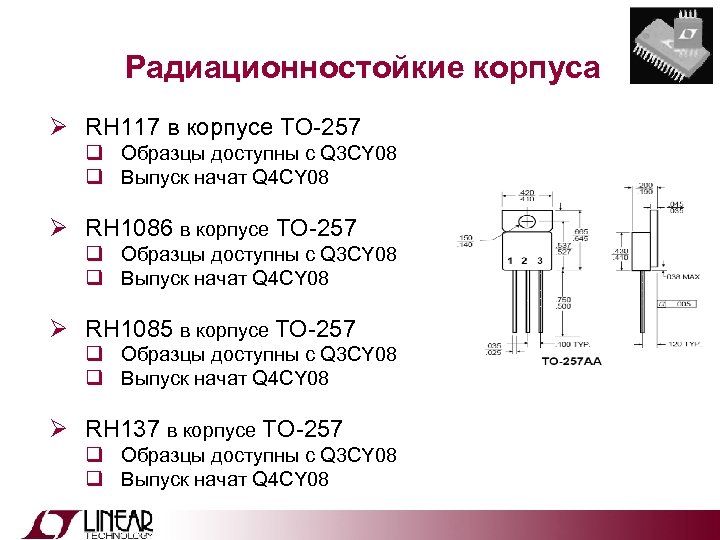

Радиационностойкие корпуса Ø RH 117 в корпусе TO-257 q Образцы доступны с Q 3 CY 08 q Выпуск начат Q 4 CY 08 Ø RH 1086 в корпусе TO-257 q Образцы доступны с Q 3 CY 08 q Выпуск начат Q 4 CY 08 Ø RH 1085 в корпусе TO-257 q Образцы доступны с Q 3 CY 08 q Выпуск начат Q 4 CY 08 Ø RH 137 в корпусе TO-257 q Образцы доступны с Q 3 CY 08 q Выпуск начат Q 4 CY 08

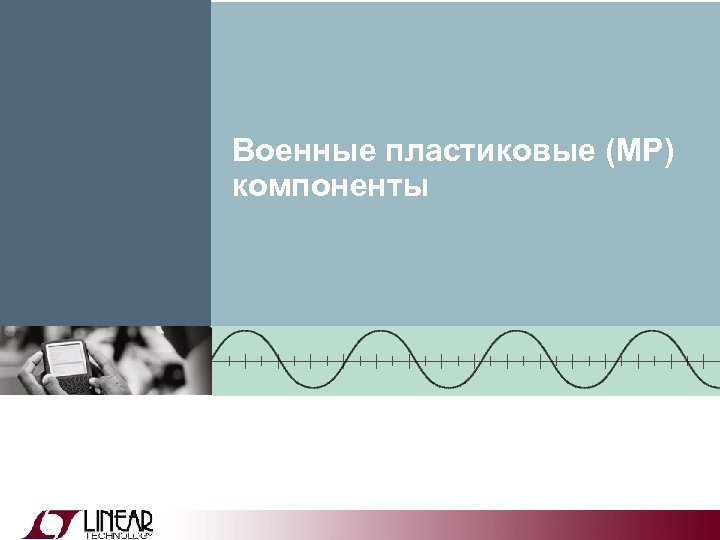

Военные пластиковые (MP) компоненты

Новинки ЛТ Эти компоненты разработаны, чтобы удовлетворить следующим требованиям: Ø Гарантированная и 100% работоспособность в температурном диапазоне от -55°C до +125°C Ø Более серьезная проверка, квалификация и измерение параметров, чем у обычных компонентов w Ne Полный список доступен на сайте www. linear. com

Надёжный микромодуль LTM 4601 AHVMP Важно: Золотое покрытие выводов q Активные и пассивные компоненты в одном корпусе q Золотое покрытие выводов q Расширенная LGA зона для надежного и долговечного соединения

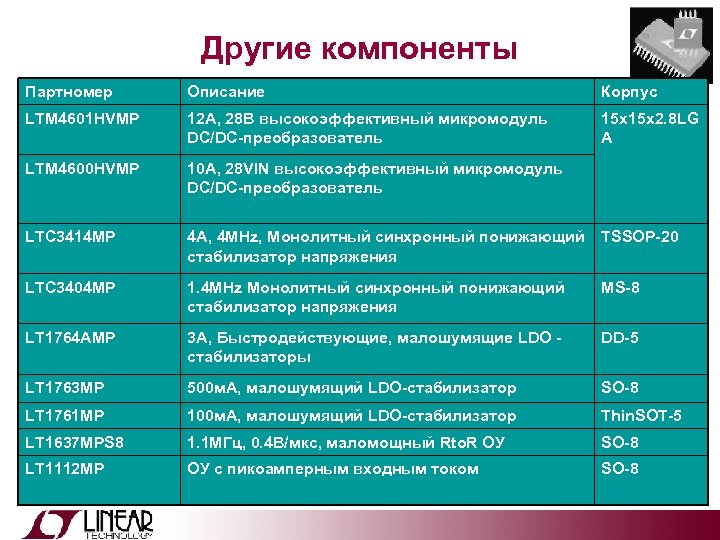

Другие компоненты Партномер Описание Корпус LTM 4601 HVMP 12 A, 28 В высокоэффективный микромодуль DC/DC-преобразователь 15 x 2. 8 LG A LTM 4600 HVMP 10 A, 28 VIN высокоэффективный микромодуль DC/DC-преобразователь LTC 3414 MP 4 A, 4 MHz, Монолитный синхронный понижающий стабилизатор напряжения TSSOP-20 LTC 3404 MP 1. 4 MHz Монолитный синхронный понижающий стабилизатор напряжения MS-8 LT 1764 AMP 3 A, Быстродействующие, малошумящие LDO стабилизаторы DD-5 LT 1763 MP 500 м. A, малошумящий LDO-стабилизатор SO-8 LT 1761 MP 100 м. A, малошумящий LDO-стабилизатор Thin. SOT-5 LT 1637 MPS 8 1. 1 MГц, 0. 4 В/мкс, маломощный Rto. R ОУ SO-8 LT 1112 MP ОУ с пикоамперным входным током SO-8

Компоненты для экстремального температурного диапазона (X)

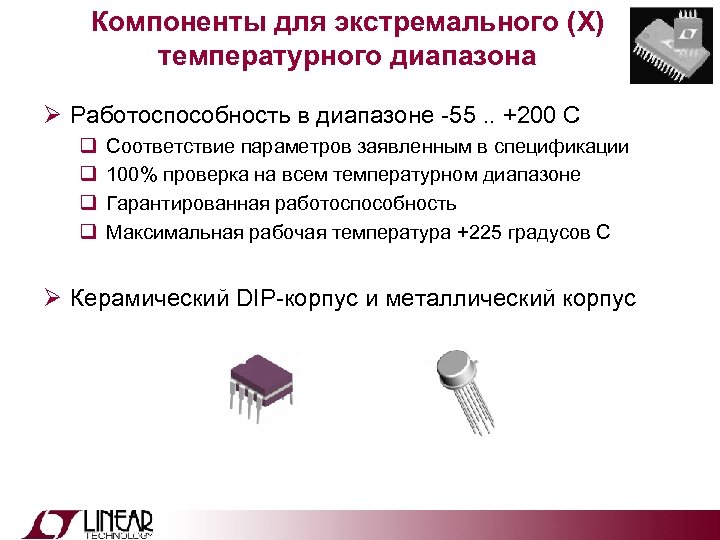

Компоненты для экстремального (X) температурного диапазона Ø Работоспособность в диапазоне -55. . +200 C q q Соответствие параметров заявленным в спецификации 100% проверка на всем температурном диапазоне Гарантированная работоспособность Максимальная рабочая температура +225 градусов C Ø Керамический DIP-корпус и металлический корпус

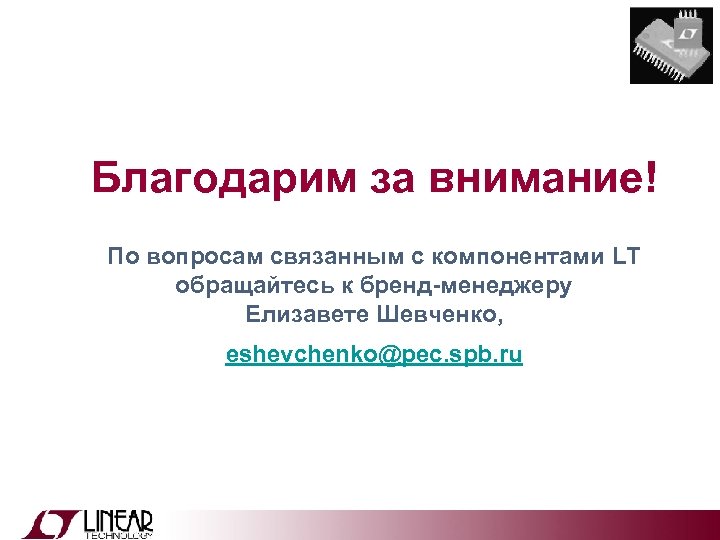

Благодарим за внимание! По вопросам связанным с компонентами LT обращайтесь к бренд-менеджеру Елизавете Шевченко, eshevchenko@pec. spb. ru
