ВЫСОКОЭФФЕКТИВНЫЕ ТЕХНОЛОГИИ ЭНЕРГОСБЕРЕЖЕНИЯ С ИСПОЛЬЗОВАНИЕМ БИТП, ИТП И ГИДРОЭЛЕВАТОРНЫХ СХЕМ КОМПАНИИ «ТЕПЛОКОМУКРАИНА»

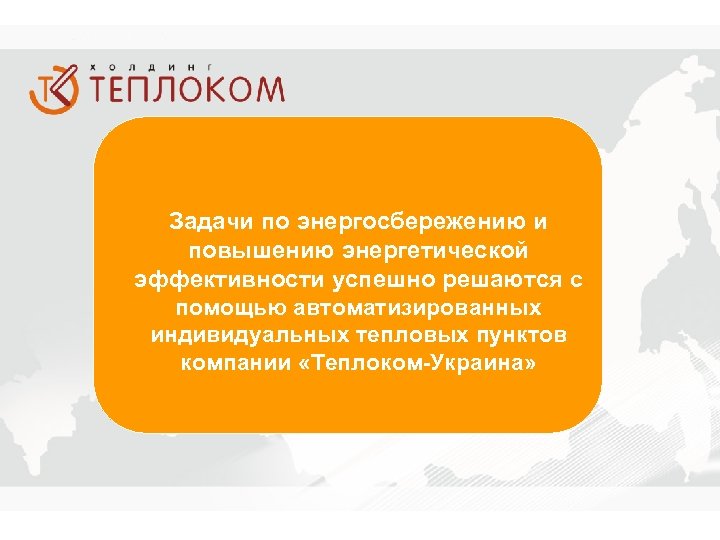

Задачи по энергосбережению и повышению энергетической эффективности успешно решаются с помощью автоматизированных индивидуальных тепловых пунктов компании «Теплоком-Украина»

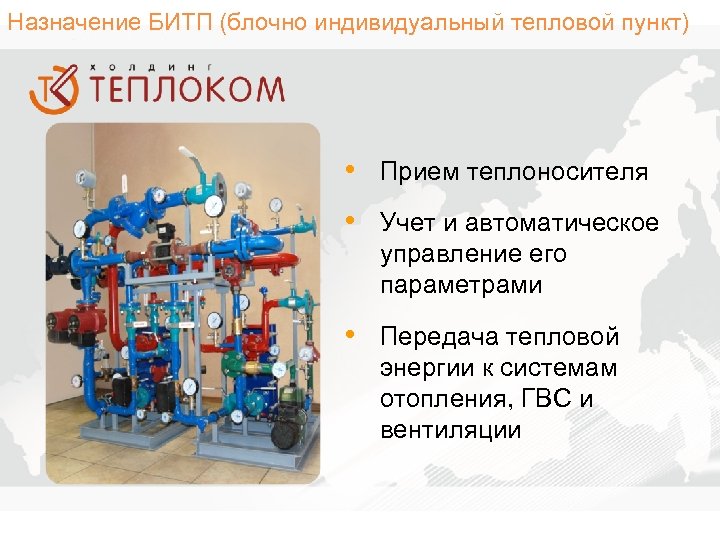

Назначение БИТП (блочно индивидуальный тепловой пункт) • Прием теплоносителя • Учет и автоматическое управление его параметрами • Передача тепловой энергии к системам отопления, ГВС и вентиляции

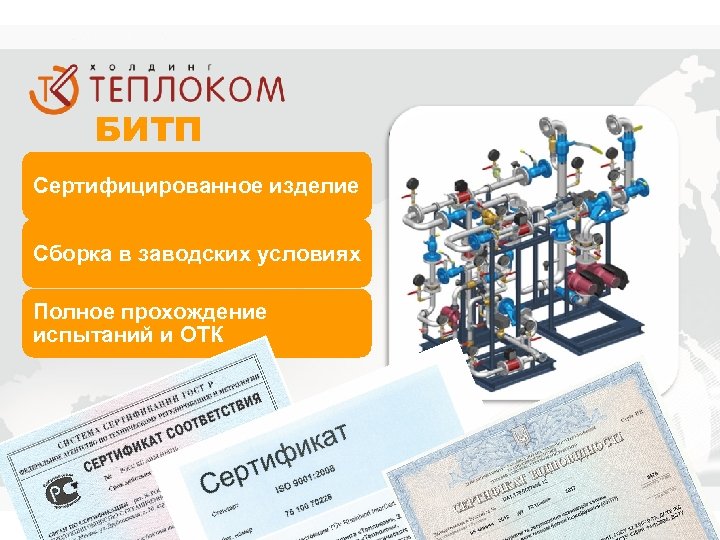

БИТП Сертифицированное изделие Сборка в заводских условиях Полное прохождение испытаний и ОТК

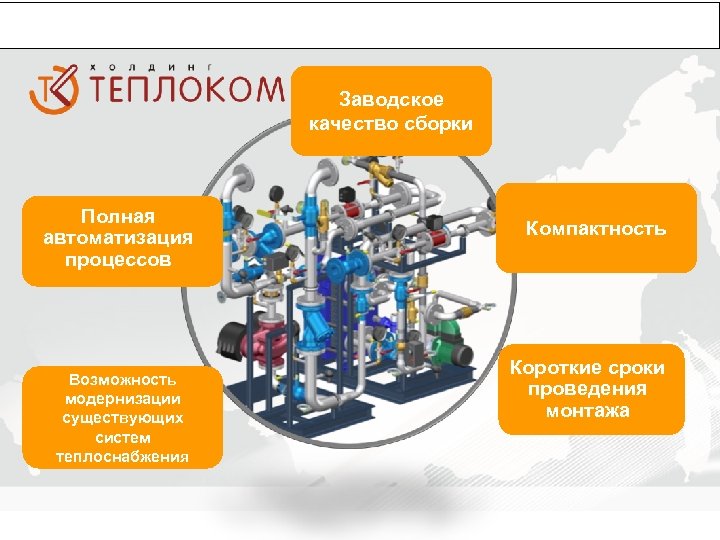

ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ БИТП Заводское качество сборки Полная автоматизация процессов Возможность модернизации существующих систем теплоснабжения Компактность Короткие сроки проведения монтажа

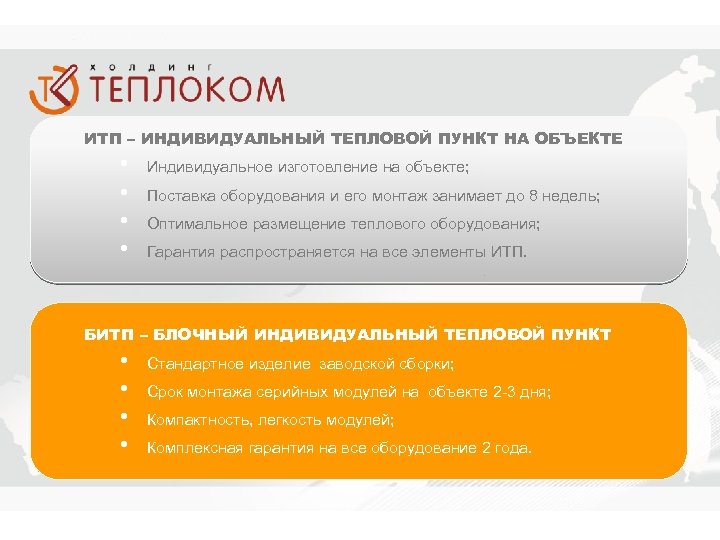

ИТП – ИНДИВИДУАЛЬНЫЙ ТЕПЛОВОЙ ПУНКТ НА ОБЪЕКТЕ • • Индивидуальное изготовление на объекте; Поставка оборудования и его монтаж занимает до 8 недель; Оптимальное размещение теплового оборудования; Гарантия распространяется на все элементы ИТП. БИТП – БЛОЧНЫЙ ИНДИВИДУАЛЬНЫЙ ТЕПЛОВОЙ ПУНКТ • • Стандартное изделие заводской сборки; Срок монтажа серийных модулей на объекте 2 -3 дня; Компактность, легкость модулей; Комплексная гарантия на все оборудование 2 года.

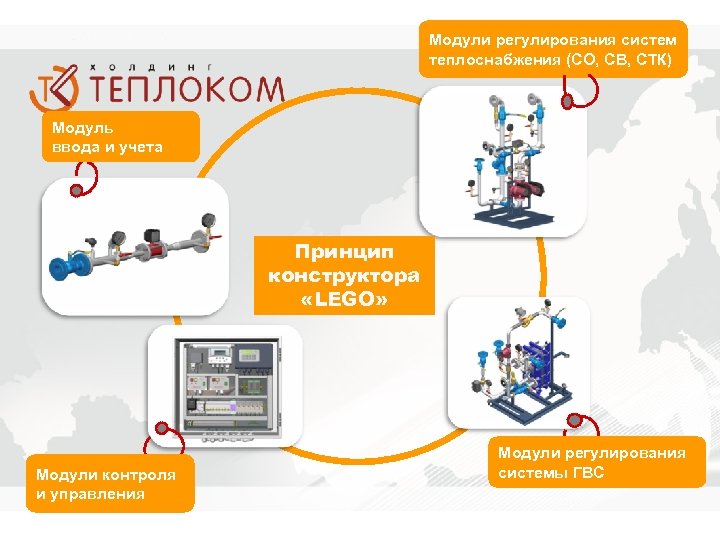

Модули регулирования систем теплоснабжения (СО, СВ, СТК) Модуль ввода и учета Принцип конструктора «LEGO» Модули контроля и управления Модули регулирования системы ГВС

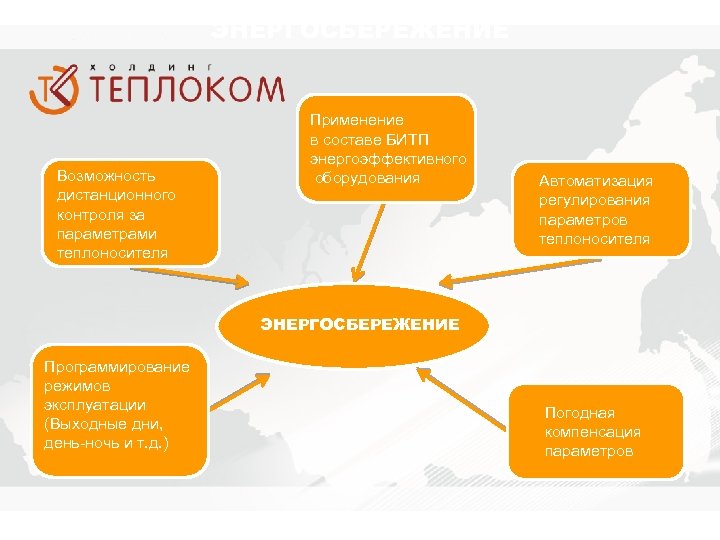

ЭНЕРГОСБЕРЕЖЕНИЕ Возможность дистанционного контроля за параметрами теплоносителя Применение в составе БИТП энергоэффективного оборудования Автоматизация регулирования параметров теплоносителя ЭНЕРГОСБЕРЕЖЕНИЕ Программирование режимов эксплуатации (Выходные дни, день-ночь и т. д. ) Погодная компенсация параметров

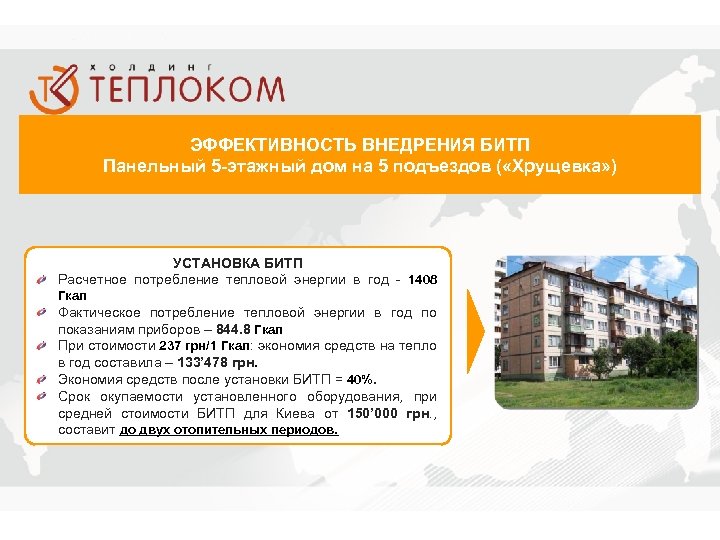

ЭФФЕКТИВНОСТЬ ВНЕДРЕНИЯ БИТП Панельный 5 -этажный дом на 5 подъездов ( «Хрущевка» ) УСТАНОВКА БИТП Расчетное потребление тепловой энергии в год - 1408 Гкал Фактическое потребление тепловой энергии в год по показаниям приборов – 844. 8 Гкал При стоимости 237 грн/1 Гкал: экономия средств на тепло в год составила – 133’ 478 грн. Экономия средств после установки БИТП = 40%. Срок окупаемости установленного оборудования, при средней стоимости БИТП для Киева от 150’ 000 грн. , составит до двух отопительных периодов.
РЕЗУЛЬТАТЫ ЭНЕРГОЭФФЕКТИВНОСТИ после установки БИТП в тепловом пункте административного здания в г. Киеве по ул. Академика Заболотного, 138 № пп Период учета Тепловая энергия (Гкал) Экономия (Гкал) Тариф (грн. ) Экономия (грн. ) расчетная По ТС 1 октябрь 203, 7 111, 57 92, 13 229, 75 21 166, 87 2 ноябрь 252, 92 139, 6 113, 32 281, 15 31 859, 92 3 декабрь 303, 85 218, 57 85, 28 334, 60 28 534, 69 4 январь 319, 83 261, 21 58, 62 359, 67 21 083, 85 5 февраль 272, 76 221, 85 50, 91 324, 86 16 538, 62 6 март 251, 6 177, 47 74, 13 324, 74 24 072, 97 7 апрель 192, 49 131, 03 61, 46 251, 71 15 470, 10 Итого 1 797, 15 1 261, 30 535, 85 158 727, 02
ИННОВАЦИОННЫЕ ТЕХНОЛОГИИ ЭНЕРГОСБЕРЕЖЕНИЯ, ПРИМЕНЯЕМЫЕ В БИТП, ПОЗВОЛЯЮТ НА ПРАКТИКЕ ДОСТИЧЬ СЛЕДУЮЩИХ РЕЗУЛЬТАТОВ • Расход горячей воды и платежи за нее уменьшаются на 20 – 30 % • Средняя экономия тепловой энергии за отопительный сезон составляет в среднем 20 -30 %, в осенне-весенний период доходит до 50 -60 % • Расход сетевой воды на рециркуляцию снижается на 20 -25 % • Экономия электроэнергии на перекачку теплоносителя составляет 15 -20 %
РЕГУЛИРУЮЩИЙ ГИДРОЭЛЕВАТОР (РГ) üмаксимальная температура регулируемой среды до 200 °С ü являются трехходовыми эжекционными насосами ü Рабочий перепад давления от 6 до 40 м. в. с. ü Ду от 50 до 100 мм ü пропускная способность от 1, 35 до 21, 3 м 3/ч

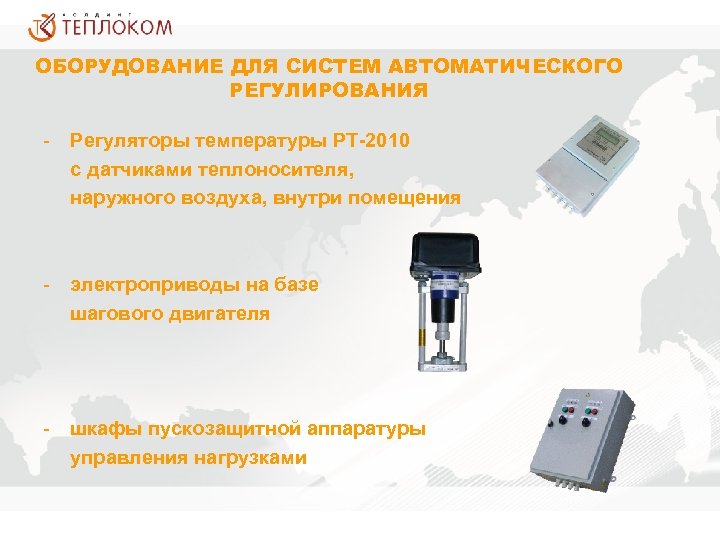

ОБОРУДОВАНИЕ ДЛЯ СИСТЕМ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ - Регуляторы температуры РТ-2010 с датчиками теплоносителя, наружного воздуха, внутри помещения - электроприводы на базе шагового двигателя - шкафы пускозащитной аппаратуры управления нагрузками

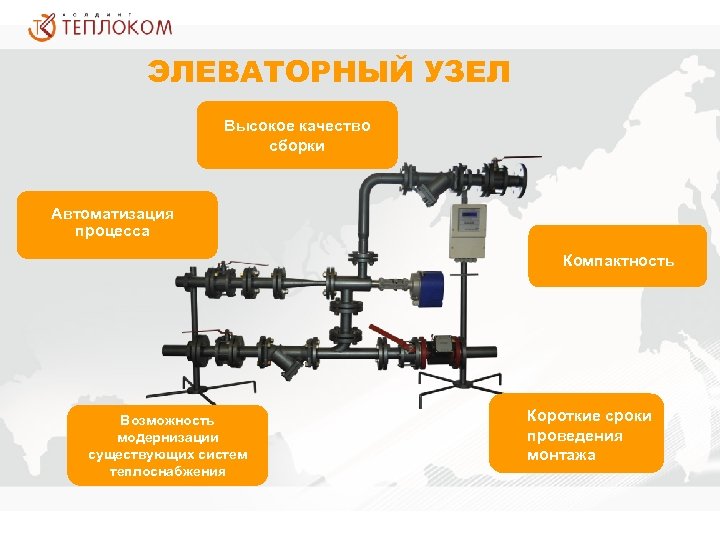

ЭЛЕВАТОРНЫЙ УЗЕЛ Высокое качество сборки Автоматизация процесса Компактность Возможность модернизации существующих систем теплоснабжения Короткие сроки проведения монтажа
ЗАВИСИМАЯ СХЕМА ОТОПЛЕНИЯ С РГ 1. РТ; 2. РГ; 3, 4, 5. Датчики температуры; 6. ФС(М) 7. Запорная арматура; 8. Термометр; 9. Манометр

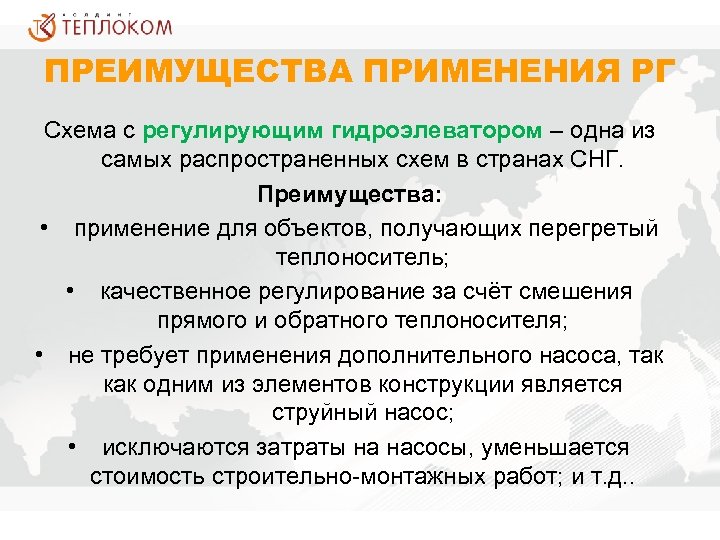

ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ РГ Схема с регулирующим гидроэлеватором – одна из самых распространенных схем в странах СНГ. Преимущества: • применение для объектов, получающих перегретый теплоноситель; • качественное регулирование за счёт смешения прямого и обратного теплоносителя; • не требует применения дополнительного насоса, так как одним из элементов конструкции является струйный насос; • исключаются затраты на насосы, уменьшается стоимость строительно-монтажных работ; и т. д. .

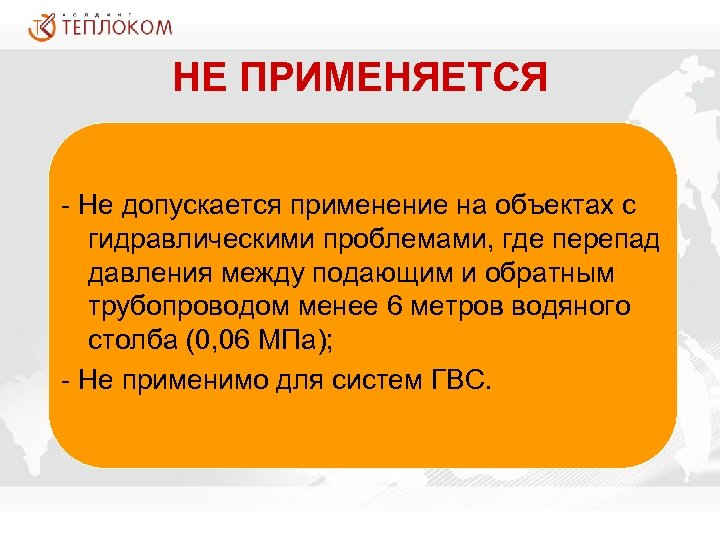

НЕ ПРИМЕНЯЕТСЯ - Не допускается применение на объектах с гидравлическими проблемами, где перепад давления между подающим и обратным трубопроводом менее 6 метров водяного столба (0, 06 МПа); - Не применимо для систем ГВС.
Экономическая эффективность автоматизации систем регулирования Система Экономия, % Срок окупаемости (отопит. сезон) Жилой фонд (108 -кв. дом) Элеваторная схема до 30 0, 78 Социальная сфера (дет. сад) Элеваторная схема до 40 0, 1

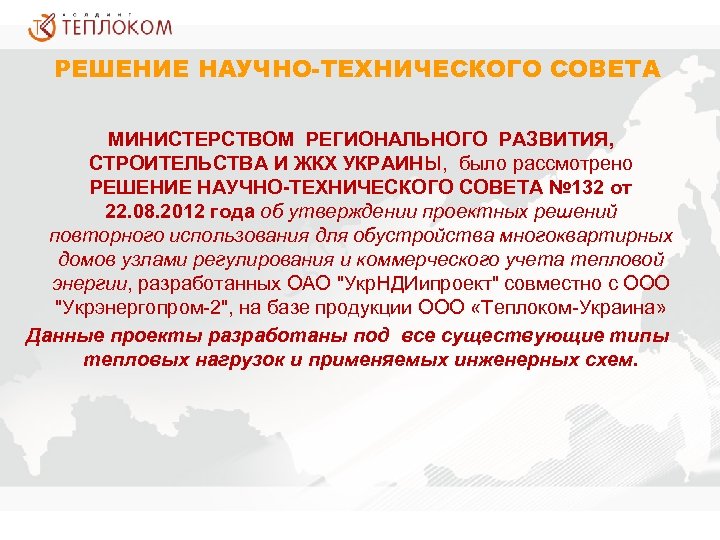

РЕШЕНИЕ НАУЧНО-ТЕХНИЧЕСКОГО СОВЕТА МИНИСТЕРСТВОМ РЕГИОНАЛЬНОГО РАЗВИТИЯ, СТРОИТЕЛЬСТВА И ЖКХ УКРАИНЫ, было рассмотрено РЕШЕНИЕ НАУЧНО-ТЕХНИЧЕСКОГО СОВЕТА № 132 от 22. 08. 2012 года об утверждении проектных решений повторного использования для обустройства многоквартирных домов узлами регулирования и коммерческого учета тепловой энергии, разработанных ОАО "Укр. НДИипроект" совместно с ООО "Укрэнергопром-2", на базе продукции ООО «Теплоком-Украина» Данные проекты разработаны под все существующие типы тепловых нагрузок и применяемых инженерных схем.

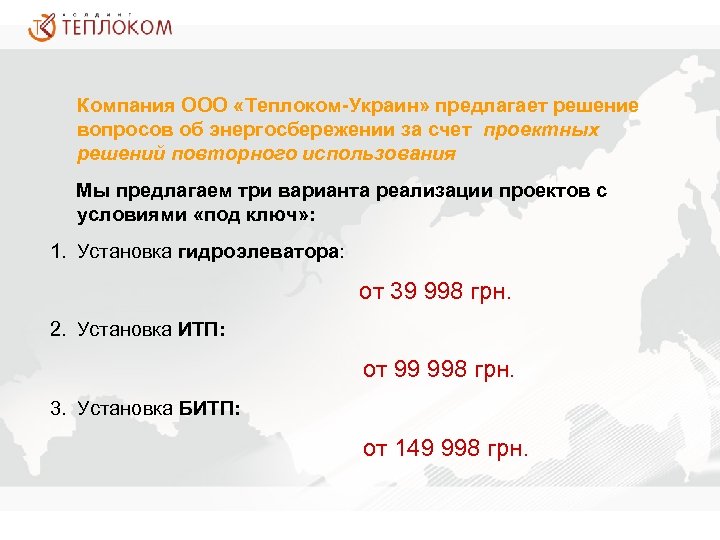

Компания ООО «Теплоком-Украин» предлагает решение вопросов об энергосбережении за счет проектных решений повторного использования Мы предлагаем три варианта реализации проектов с условиями «под ключ» : 1. Установка гидроэлеватора: от 39 998 грн. 2. Установка ИТП: от 99 998 грн. 3. Установка БИТП: от 149 998 грн.
Начало сотрудничества Заказчик Коммерческое предложение Теплоком WWW. TEPLOCOMKIEV. COM Опросный лист
СПАСИБО ЗА ВНИМАНИЕ!
