ВЫРАБОТКА РЕШЕНИЯ НА ПРОВЕДЕНИЕ АСДНР В УСЛОВИЯХ ОБРУШЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ.

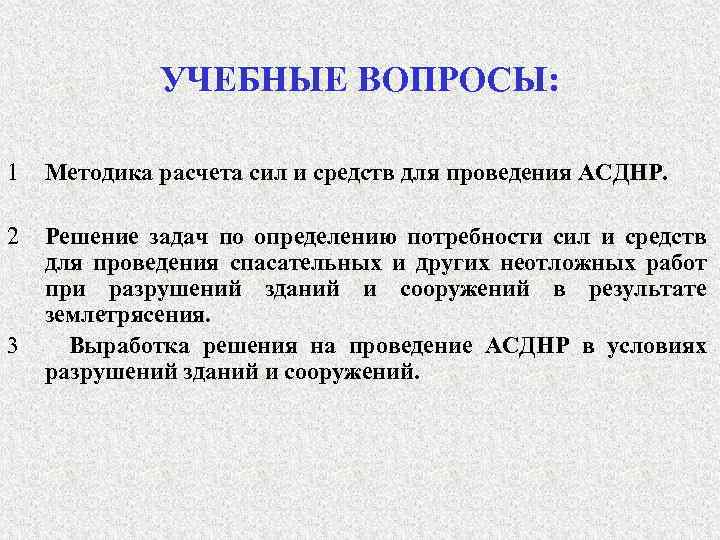

УЧЕБНЫЕ ВОПРОСЫ: 1 Методика расчета сил и средств для проведения АСДНР. 2 Решение задач по определению потребности сил и средств для проведения спасательных и других неотложных работ при разрушений зданий и сооружений в результате землетрясения. Выработка решения на проведение АСДНР в условиях разрушений зданий и сооружений. 3

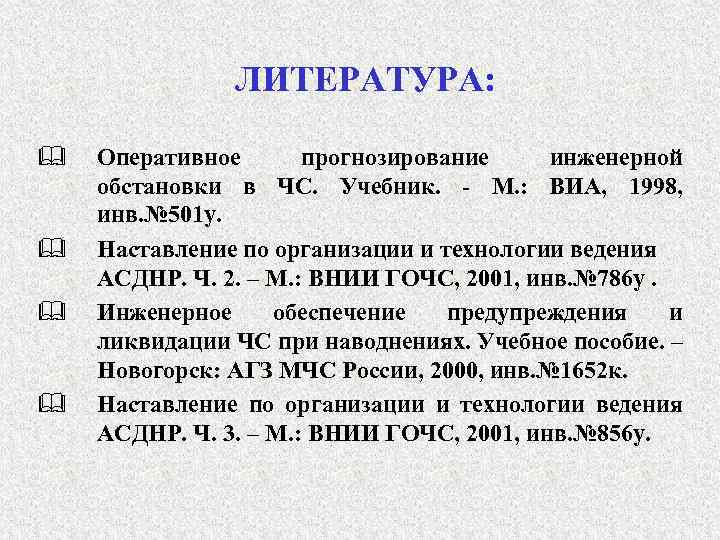

ЛИТЕРАТУРА: & & Оперативное прогнозирование инженерной обстановки в ЧС. Учебник. - М. : ВИА, 1998, инв. № 501 у. Наставление по организации и технологии ведения АСДНР. Ч. 2. – М. : ВНИИ ГОЧС, 2001, инв. № 786 у. Инженерное обеспечение предупреждения и ликвидации ЧС при наводнениях. Учебное пособие. – Новогорск: АГЗ МЧС России, 2000, инв. № 1652 к. Наставление по организации и технологии ведения АСДНР. Ч. 3. – М. : ВНИИ ГОЧС, 2001, инв. № 856 у.
1 учебный вопрос: МЕТОДИКА РАСЧЕТА СИЛ И СРЕДСТВ ДЛЯ ПРОВЕДЕНИЯ АСДНР Количество личного состава для комплектования механизированных групп, если число людей, находящихся в завалах, неизвестно: , чел. - численность личного состава для комплектования механизированных групп; W 3 – объем завала, м 3; 0. 15 – доля разбираемого завала, тогда соответственно 0. 15 W – объем разбираемого завала, м 3; Т – время выполнения спасательных работ (не более 120 часов), ориентировочно принимается для выполнения спасательных работ в мирное и военное время 48 часов (2 суток); где (1)
Пз – трудоемкость разборки завала, для расчетов ориентировочно принимается Пз = 1. 8 чел. ч/м 3; Кз – коэффициент, учитывающий структуру завала, принимается из таблицы: Материал Здания Кз конструкции из местных 0. 1 Здания жилые материалов кирпич 0. 2 панельные Здания промышленные 0. 75 кирпичные 0. 65 панельные 0. 9
Кс – коэффициент, учитывающий снижение производительности в темное время суток, Кс = 1. 5; Кп – коэффициент, учитывающий погодные условия (температуру воздуха), принимается из таблицы Температура воздуха, о. С Кп >25 1. 5 0… 25 1. 0 10… 0 1. 3 20… 10 1. 4 < 20 1. 6
Если количество людей в завалах известно, то объем разбираемого завала для извлечения пострадавших можно определить как: , м 3 (2) где N 3 – количество людей в завалах, чел; h 3 – высота завала, м. Определение количества механизированных групп : (3)
Количество спасательных механизированных групп можно также определить, если ориентировочно принять среднюю производительность одной механизированной группы по разборке завала ПМГ = 15 м 3/ч, тогда (4) где W 3 – объем завала, подлежащий разборке. Объем завала, подлежащий разборке, можно определить, если а) число людей в завале неизвестно W 3 = 0. 15 W (4 а)
б) число людей в завале известно W 3 = 1. 25 h 3 N 3 (4 б) Общий объем завала при разрушении одного здания можно определить как: , м 3 (5) где - объем завала на 100 м 3 строительного объема здания, м 3; А, В, Н – длина, ширина, высота здания соответственно, м.
При оперативном прогнозировании высоту завала можно определить по обобщенной формуле: (6) где Н – высота здания, м; К – показатель, принимаемый равным: для взрыва вне здания К = 2; для взрыва внутри здания К = 2. 5; для землетрясения К = 0. 5. Показатель для ориентировочных расчетов принимается равным для промышленных зданий = 20 м 3; для жилых зданий = 40 м 3.
Общий объем завалов при разрушительных землетрясениях в населенных пунктах можно определить из условия, что при частичном разрушении зданий объем завалов составляет 50 процентов от объема завалов при его полном разрушении (7) где С 4, С 5 – вероятность получения зданиями 4 и 5 степени разрушения по международной модифицированной сейсмической шкале ММSK; H – cредняя высота застройки, м; d – плотность застройки, зданий/км 2; S – площадь разрушенной части города, км 2,
(8) где Nj – количество зданий, получивших соответственно 4 и 5 степень разрушения, зависит от интенсивности землетрясения. Общее количество звеньев ручной разборки завалов пзрр составит nзрр = n·К·Пмг (9) где n – количество смен в сутки при выполнении спасательных работ;

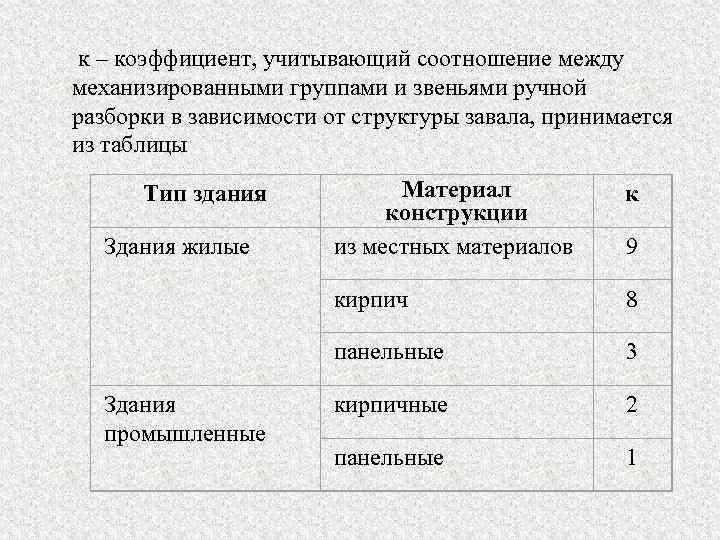

к – коэффициент, учитывающий соотношение между механизированными группами и звеньями ручной разборки в зависимости от структуры завала, принимается из таблицы Здания промышленные к 8 панельные Здания жилые Материал конструкции из местных материалов кирпич Тип здания 3 кирпичные 2 панельные 1 9
Количество личного состава для укомплектования звеньев ручной разборки составит: (10) Если все завалы разбираются только вручную, то необходимое количество звеньев ручной разборки можно определить по формуле: (11) где п – количество смен в сутки при выполнении спасательных работ; Пзрр – производительность одного звена ручной разборки, принимается Пзрр = 1. 2 м 3/ч; W 3 – разбираемый объем завала, м 3, определяется по формулам (4 а, 4 б).
Расчет количества сил разведки (поиска) Численность разведчиков принимается из условия, что на 5 спасательных механизированных групп формируется 1 разведывательное звено из трех человек. (12) (13)

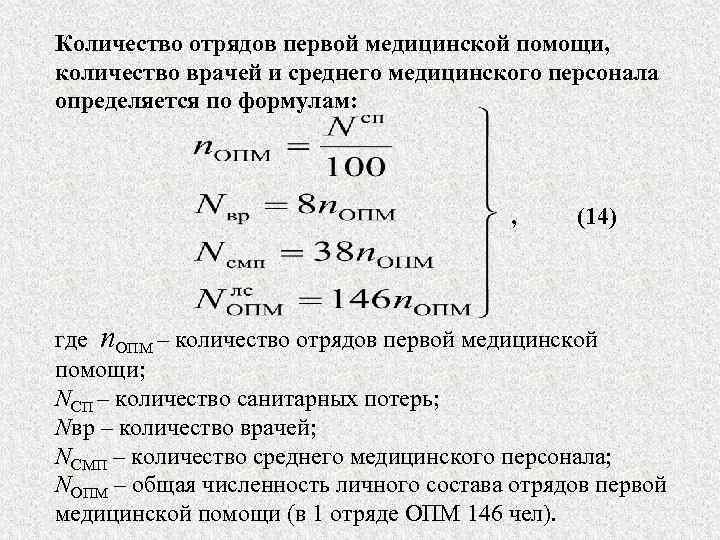

Количество отрядов первой медицинской помощи, количество врачей и среднего медицинского персонала определяется по формулам: , (14) где п. ОПМ – количество отрядов первой медицинской помощи; NСП – количество санитарных потерь; Nвр – количество врачей; NСМП – количество среднего медицинского персонала; NОПМ – общая численность личного состава отрядов первой медицинской помощи (в 1 отряде ОПМ 146 чел).
Потребное количество пожарных отделений для локализации и тушения пожаров. (15) где п. ПО – количество пожарных отделений; – численность личного состава пожарных.

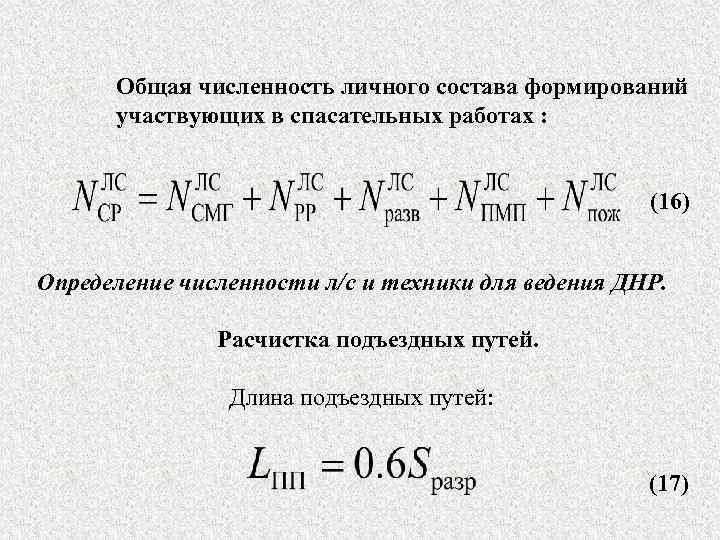

Общая численность личного состава формирований участвующих в спасательных работах : (16) Определение численности л/с и техники для ведения ДНР. Расчистка подъездных путей. Длина подъездных путей: (17)

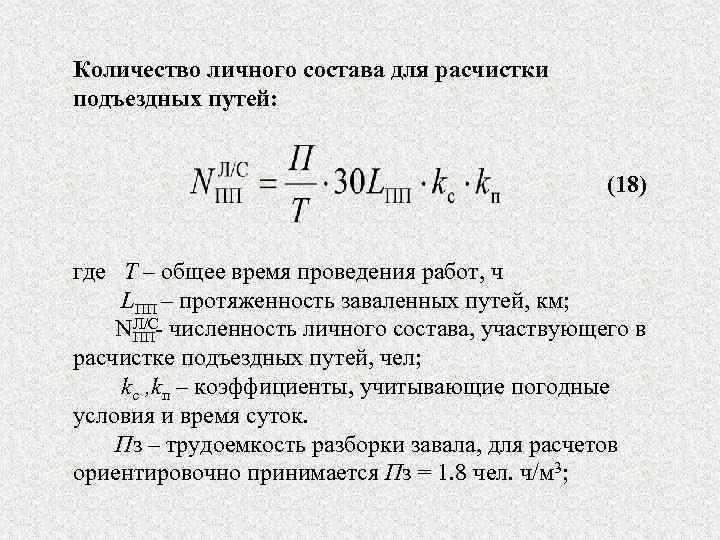

Количество личного состава для расчистки подъездных путей: (18) где Т – общее время проведения работ, ч LПП – протяженность заваленных путей, км; Л/С NПП- численность личного состава, участвующего в расчистке подъездных путей, чел; kс , kп – коэффициенты, учитывающие погодные условия и время суток. Пз – трудоемкость разборки завала, для расчетов ориентировочно принимается Пз = 1. 8 чел. ч/м 3;

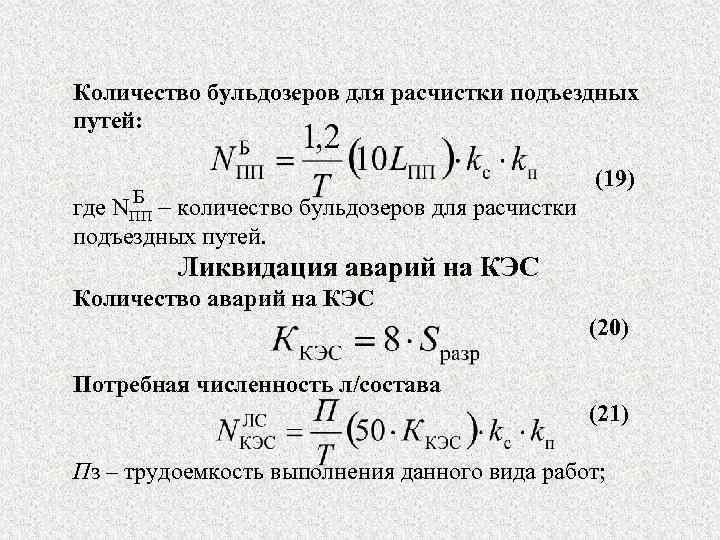

Количество бульдозеров для расчистки подъездных путей: (19) Б где NПП количество бульдозеров для расчистки подъездных путей. Ликвидация аварий на КЭС Количество аварий на КЭС (20) Потребная численность л/состава (21) Пз – трудоемкость выполнения данного вида работ;

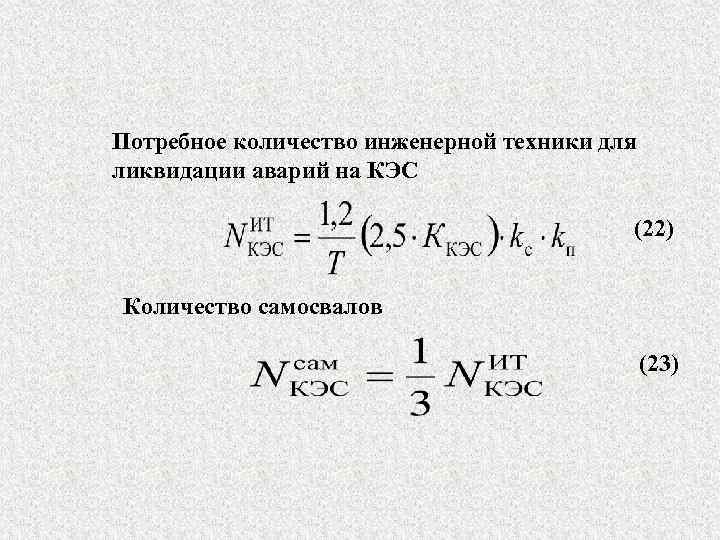

Потребное количество инженерной техники для ликвидации аварий на КЭС (22) Количество самосвалов (23)

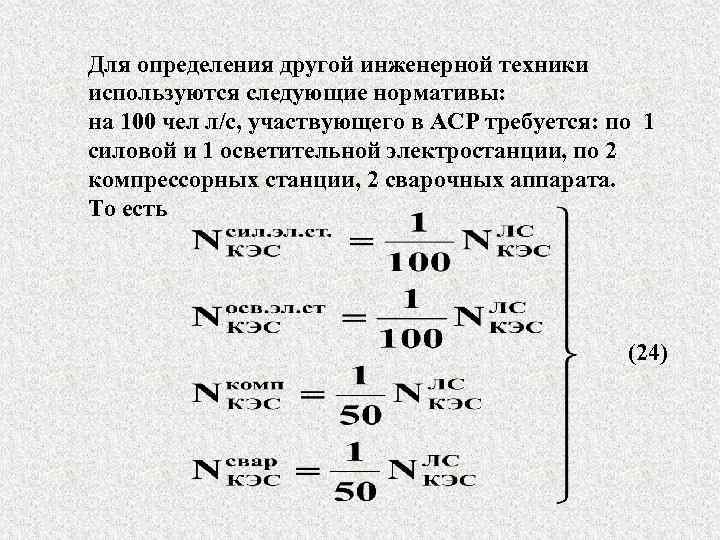

Для определения другой инженерной техники используются следующие нормативы: на 100 чел л/с, участвующего в АСР требуется: по 1 силовой и 1 осветительной электростанции, по 2 компрессорных станции, 2 сварочных аппарата. То есть (24)

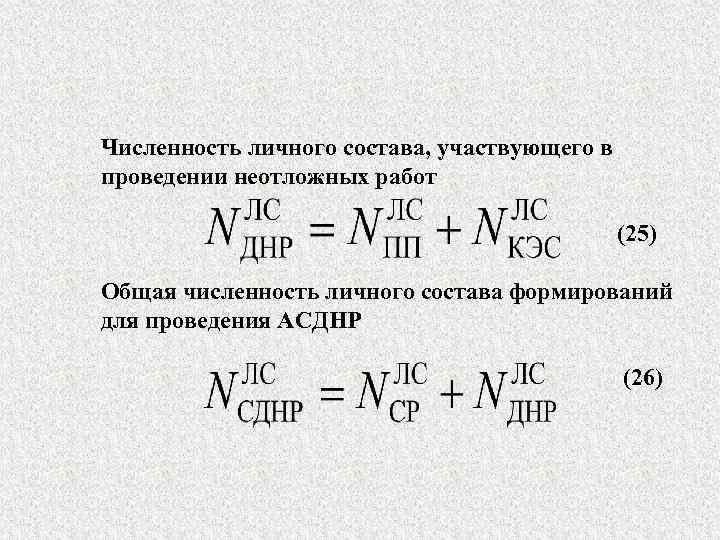

Численность личного состава, участвующего в проведении неотложных работ (25) Общая численность личного состава формирований для проведения АСДНР (26)

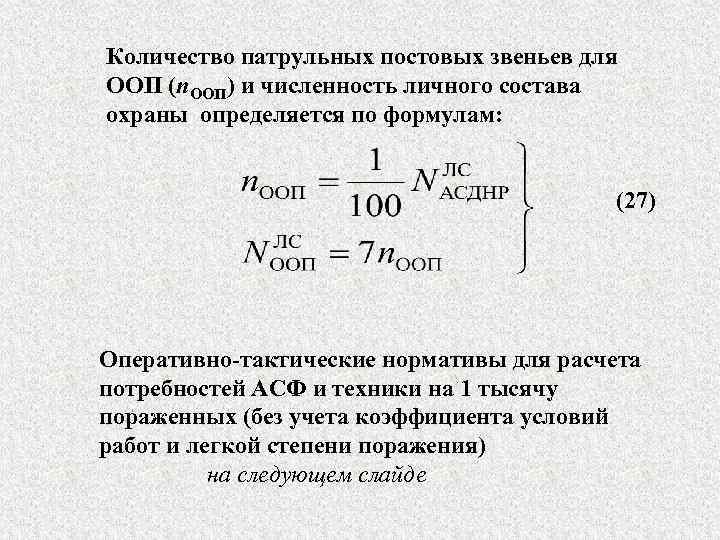

Количество патрульных постовых звеньев для ООП (n. ООП) и численность личного состава охраны определяется по формулам: (27) Оперативно-тактические нормативы для расчета потребностей АСФ и техники на 1 тысячу пораженных (без учета коэффициента условий работ и легкой степени поражения) на следующем слайде
Наименование АСФ и ИТ Потребность на 1000 человек Поисково-спасательные звенья 70 Спасательные механизированные группы 6 Звенья ручной разборки завалов 30 Пожарные отделения 8 Сандружины 1 БСМП 4 Звенья ООП 8 Команда ликвидации аварий на КЭС Примечания 4 Инженерная техника 20 Самосвалы 6 Электростанции 7 Комплект средств малой механизации 40 Б, Э, АК 13 Компрессорные станции на 1 тыс сан потерь сил + осв

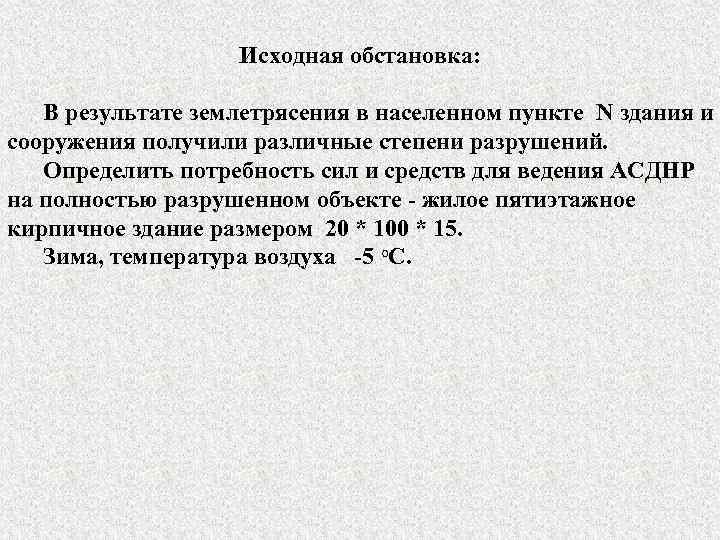

Исходная обстановка: В результате землетрясения в населенном пункте N здания и сооружения получили различные степени разрушений. Определить потребность сил и средств для ведения АСДНР на полностью разрушенном объекте - жилое пятиэтажное кирпичное здание размером 20 * 100 * 15. Зима, температура воздуха -5 о. C.
ПОРЯДОК ПРИНЯТИЯ РЕШЕНИЯ НА ЛИКВИДАЦИЮ ЧС Основа управления действиями ПСС при ведении АСДНР - решение начальника ПСС. Методы работы принятии решения и организации АСДНР определяются характером обстановки и должны обеспечивать: ü организацию указанных работ в короткие сроки; ü эффективное использование возможностей формирований; ü завершение работ в установленные сроки с наименьшими потерями.

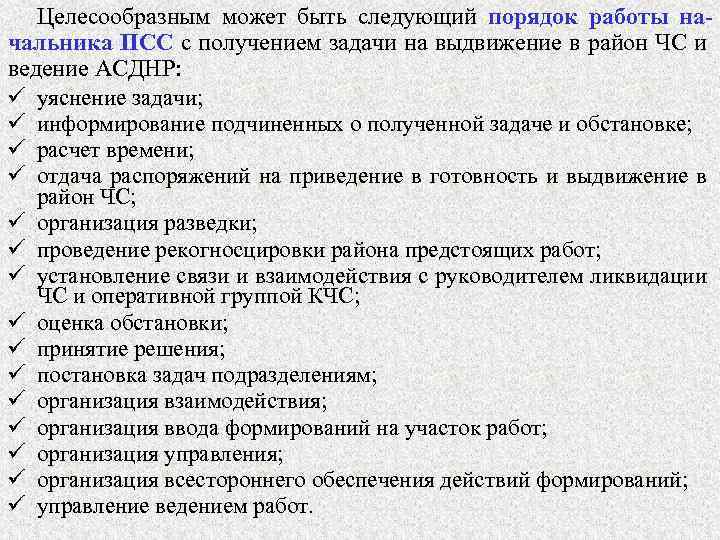

Целесообразным может быть следующий порядок работы начальника ПСС с получением задачи на выдвижение в район ЧС и ведение АСДНР: ü уяснение задачи; ü информирование подчиненных о полученной задаче и обстановке; ü расчет времени; ü отдача распоряжений на приведение в готовность и выдвижение в район ЧС; ü организация разведки; ü проведение рекогносцировки района предстоящих работ; ü установление связи и взаимодействия с руководителем ликвидации ЧС и оперативной группой КЧС; ü оценка обстановки; ü принятие решения; ü постановка задач подразделениям; ü организация взаимодействия; ü организация ввода формирований на участок работ; ü организация управления; ü организация всестороннего обеспечения действий формирований; ü управление ведением работ.

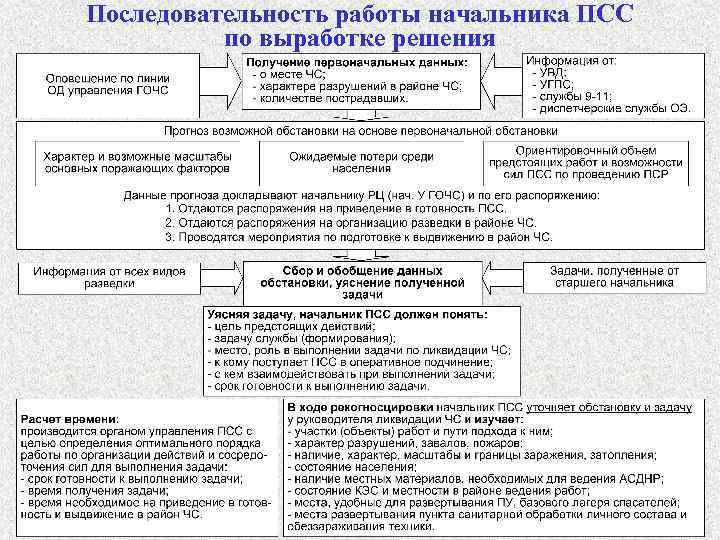

Последовательность работы начальника ПСС по выработке решения

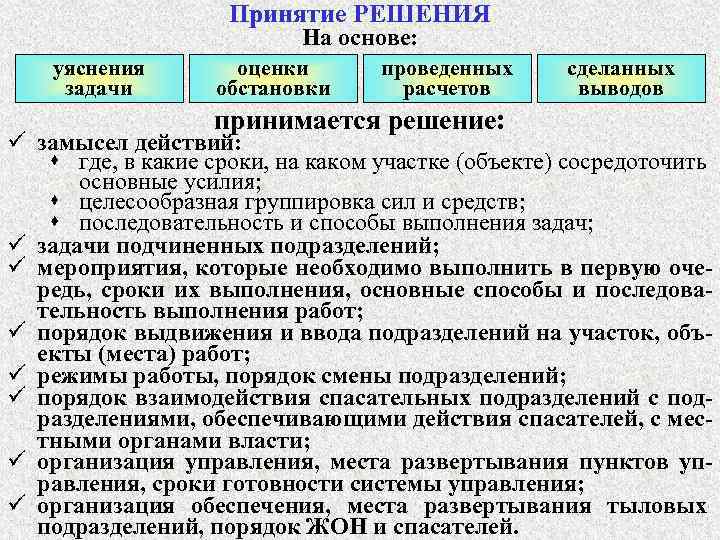

Принятие РЕШЕНИЯ На основе: уяснения задачи оценки обстановки проведенных расчетов принимается решение: сделанных выводов ü замысел действий: s где, в какие сроки, на каком участке (объекте) сосредоточить основные усилия; s целесообразная группировка сил и средств; s последовательность и способы выполнения задач; ü задачи подчиненных подразделений; ü мероприятия, которые необходимо выполнить в первую очередь, сроки их выполнения, основные способы и последовательность выполнения работ; ü порядок выдвижения и ввода подразделений на участок, объекты (места) работ; ü режимы работы, порядок смены подразделений; ü порядок взаимодействия спасательных подразделений с подразделениями, обеспечивающими действия спасателей, с местными органами власти; ü организация управления, места развертывания пунктов управления, сроки готовности системы управления; ü организация обеспечения, места развертывания тыловых подразделений, порядок ЖОН и спасателей.

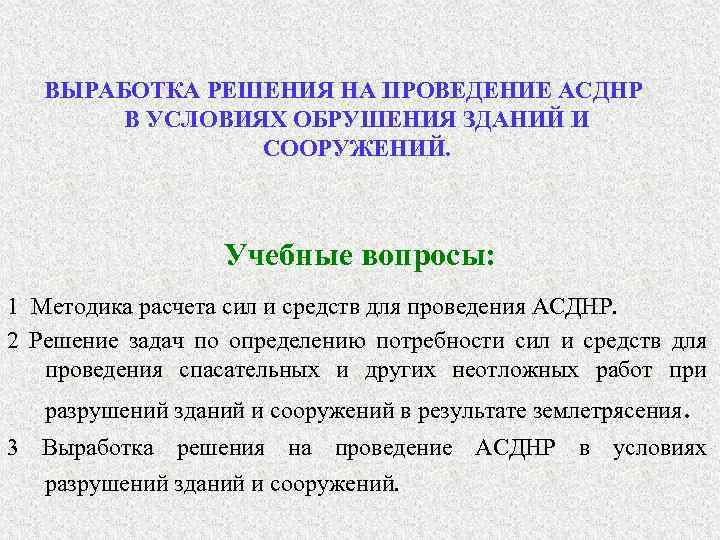

ВЫРАБОТКА РЕШЕНИЯ НА ПРОВЕДЕНИЕ АСДНР В УСЛОВИЯХ ОБРУШЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ. Учебные вопросы: 1 Методика расчета сил и средств для проведения АСДНР. 2 Решение задач по определению потребности сил и средств для проведения спасательных и других неотложных работ при разрушений зданий и сооружений в результате землетрясения. 3 Выработка решения на проведение АСДНР в условиях разрушений зданий и сооружений.
