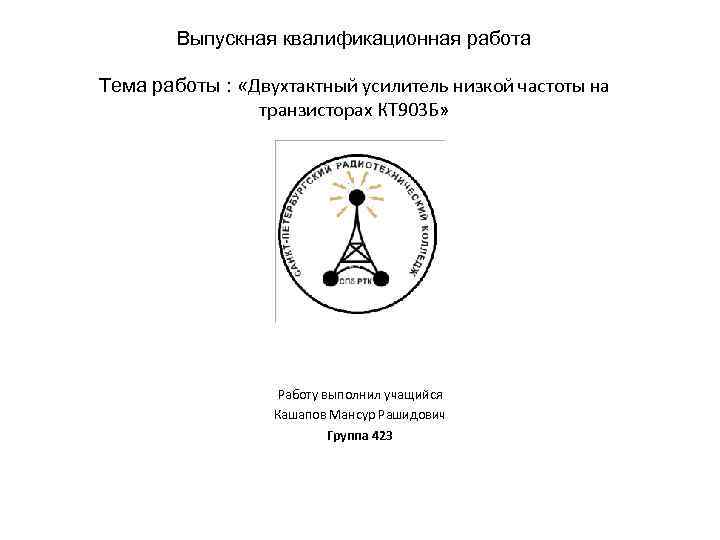

Выпускная квалификационная работа Тема работы : «Двухтактный усилитель низкой частоты на транзисторах КТ 903 Б» Работу выполнил учащийся Кашапов Мансур Рашидович Группа 423

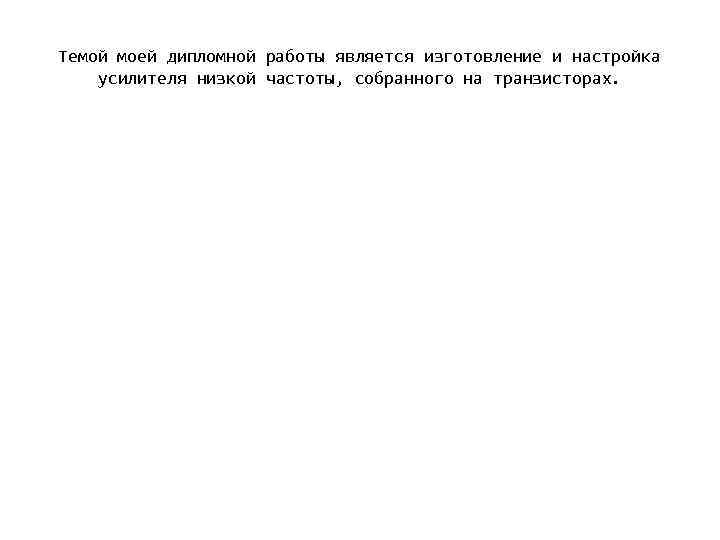

Темой моей дипломной работы является изготовление и настройка усилителя низкой частоты, собранного на транзисторах.

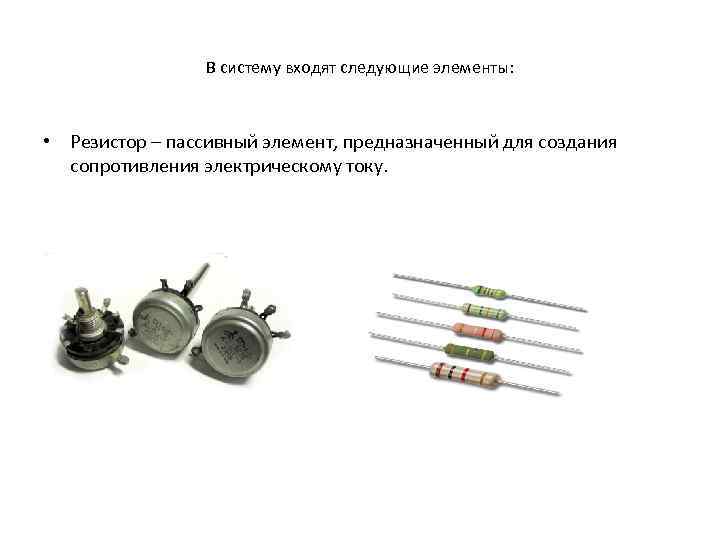

В систему входят следующие элементы: • Резистор – пассивный элемент, предназначенный для создания сопротивления электрическому току.
• Конденсатор – пассивный элемент, • предназначенный для накопления электрического заряда, то есть создания емкости. Диод – полупроводниковый элемент с одним p-n переходом и двумя выводами. Используется для выпрямления электрического сигнала. В моей схеме для выпрямления питающего напряжения использован диодный мост, выполненный на диодах КД 202 Д.

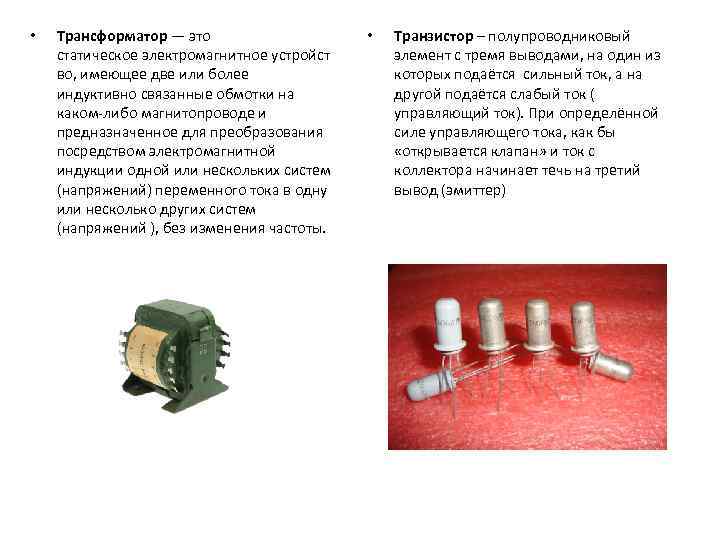

• Трансформатор — это статическое электромагнитное устройст во, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений ), без изменения частоты. • Транзистор – полупроводниковый элемент с тремя выводами, на один из которых подаётся сильный ток, а на другой подаётся слабый ток ( управляющий ток). При определённой силе управляющего тока, как бы «открывается клапан» и ток с коллектора начинает течь на третий вывод (эмиттер)
