ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА БАКАЛАВРА ПРОБЛЕМЫ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ В ГОРОДЕ НОВОСИБИРСК ü ВЫПОЛНИЛА: Филонова Татьяна Вадимовна ФЭН, гр. Эн 2 -03 ü РУКОВОДИТЕЛЬ: Седельников Андрей Валерьевич к. т. н

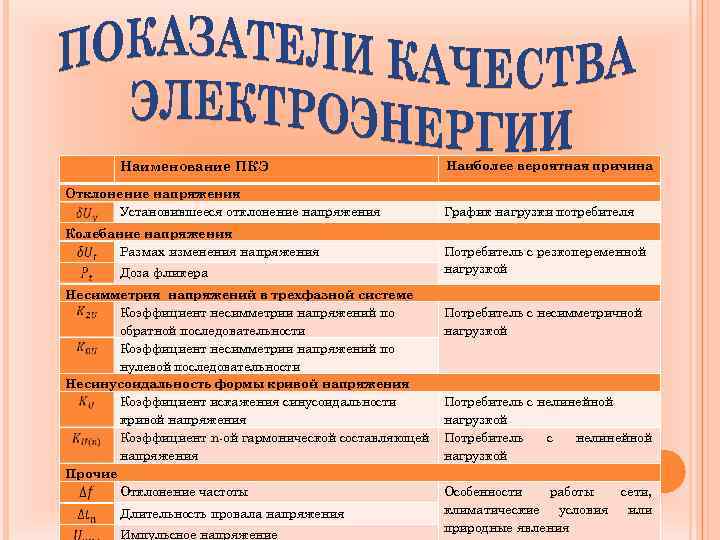

Наименование ПКЭ Отклонение напряжения Установившееся отклонение напряжения Колебание напряжения Размах изменения напряжения Доза фликера Несимметрия напряжений в трехфазной системе Коэффициент несимметрии напряжений по обратной последовательности Коэффициент несимметрии напряжений по нулевой последовательности Несинусоидальность формы кривой напряжения Коэффициент искажения синусоидальности кривой напряжения Коэффициент n-ой гармонической составляющей напряжения Прочие Отклонение частоты Длительность провала напряжения Импульсное напряжение Наиболее вероятная причина График нагрузки потребителя Потребитель с резкопеременной нагрузкой Потребитель с несимметричной нагрузкой Потребитель с нелинейной нагрузкой Особенности работы сети, климатические условия или природные явления

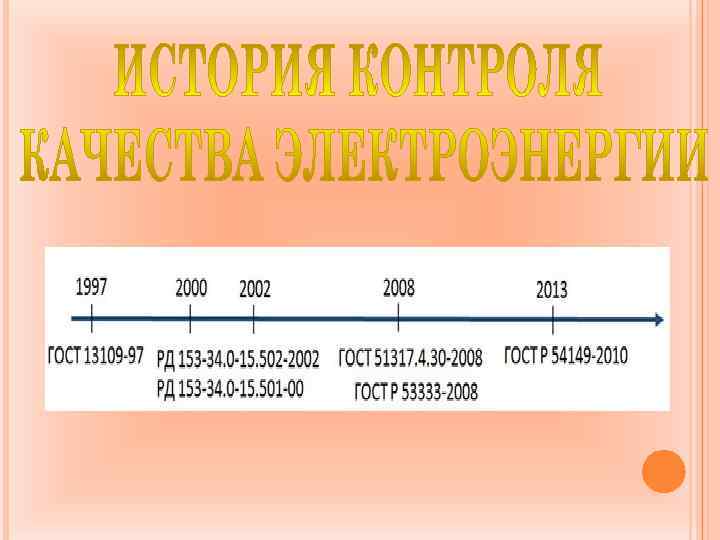

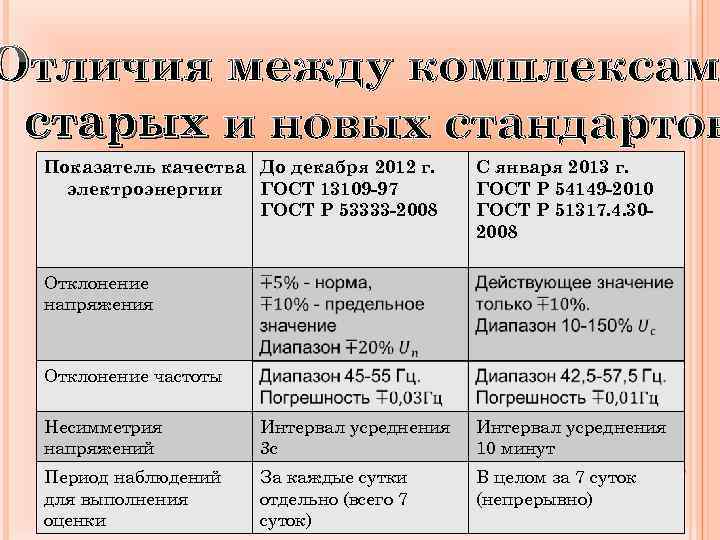

Отличия между комплексам старых и новых стандартов Показатель качества До декабря 2012 г. электроэнергии ГОСТ 13109 -97 ГОСТ Р 53333 -2008 С января 2013 г. ГОСТ Р 54149 -2010 ГОСТ Р 51317. 4. 302008 Отклонение напряжения Отклонение частоты Несимметрия напряжений Интервал усреднения 3 с Интервал усреднения 10 минут Период наблюдений для выполнения оценки За каждые сутки отдельно (всего 7 суток) В целом за 7 суток (непрерывно)

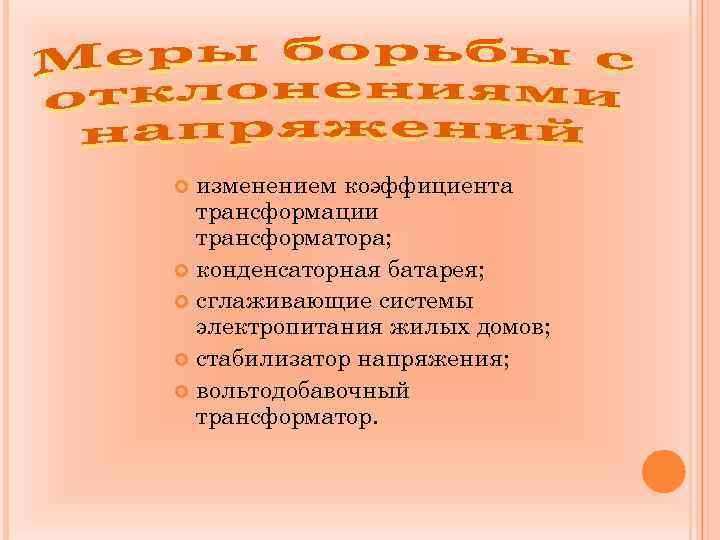

изменением коэффициента трансформации трансформатора; конденсаторная батарея; сглаживающие системы электропитания жилых домов; стабилизатор напряжения; вольтодобавочный трансформатор.

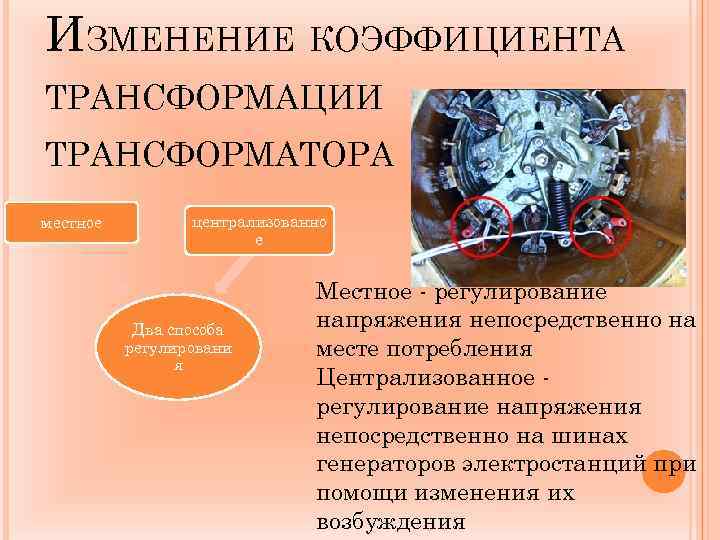

ИЗМЕНЕНИЕ КОЭФФИЦИЕНТА ТРАНСФОРМАЦИИ ТРАНСФОРМАТОРА местное централизованно е Два способа регулировани я Местное - регулирование напряжения непосредственно на месте потребления Централизованное регулирование напряжения непосредственно на шинах генераторов электростанций при помощи изменения их возбуждения
Конденсаторная батарея для регулирования напряжения. Сглаживающая система электропитания жилых домов - В несколько раз уменьшает мощность трансформаторной подстанции; Снижает сечение питающего кабеля; Исключает чрезмерное потребление электроэнергии Предотвращает аварийные ситуации
Позволяет решить следующие задачи по обеспечению качественного электроснабжения: повышение и стабилизация напряжения в сети потребителей; снижение напряжения у потребителя при однофазном КЗ; снижение опасных последствий при обрыве нулевого проводника; снижает объем и срочность капиталовложений

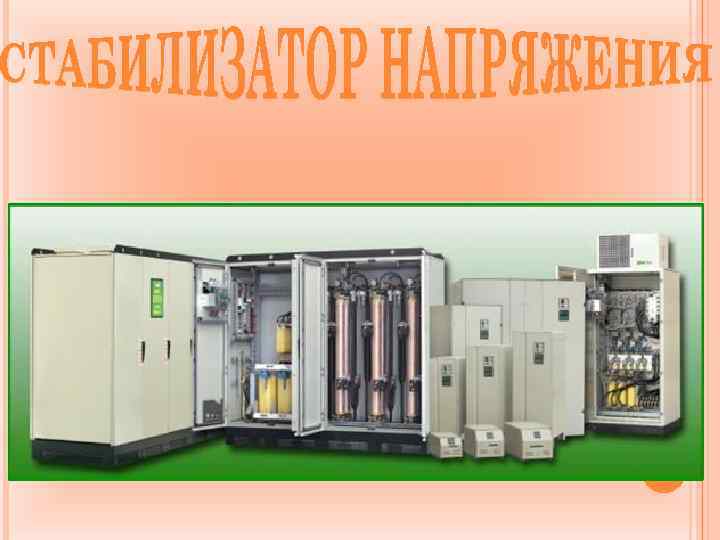

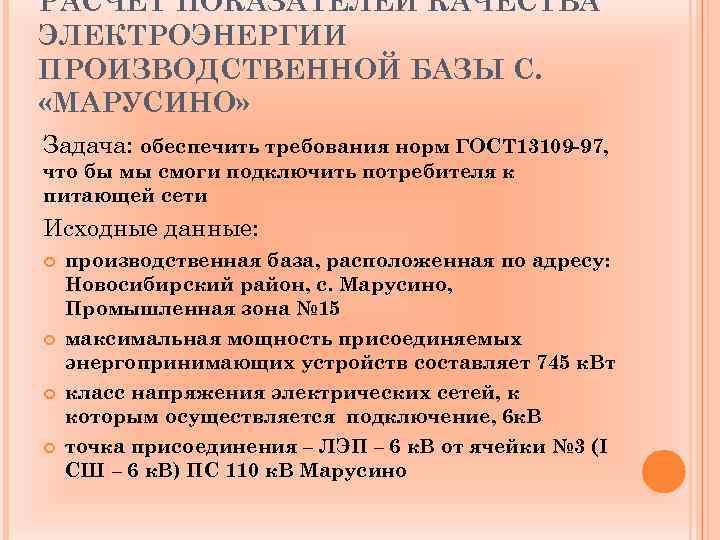

РАСЧЕТ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ ПРОИЗВОДСТВЕННОЙ БАЗЫ С. «МАРУСИНО» Задача: обеспечить требования норм ГОСТ 13109 -97, что бы мы смоги подключить потребителя к питающей сети Исходные данные: производственная база, расположенная по адресу: Новосибирский район, с. Марусино, Промышленная зона № 15 максимальная мощность присоединяемых энергопринимающих устройств составляет 745 к. Вт класс напряжения электрических сетей, к которым осуществляется подключение, 6 к. В точка присоединения – ЛЭП – 6 к. В от ячейки № 3 (I СШ – 6 к. В) ПС 110 к. В Марусино

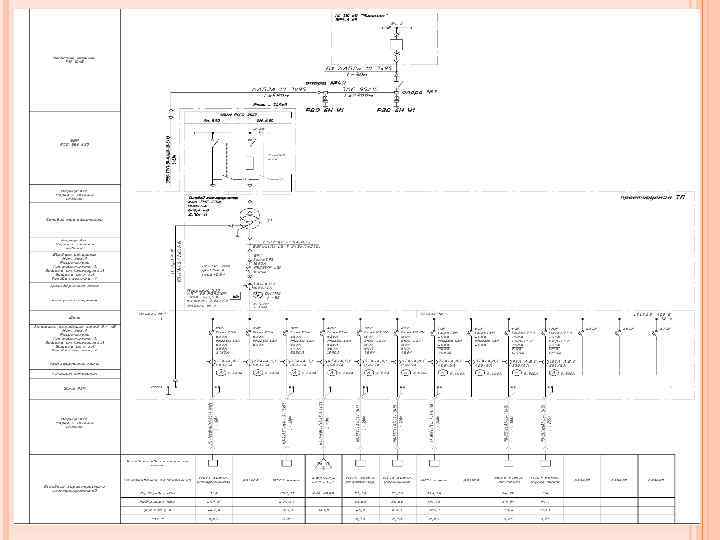

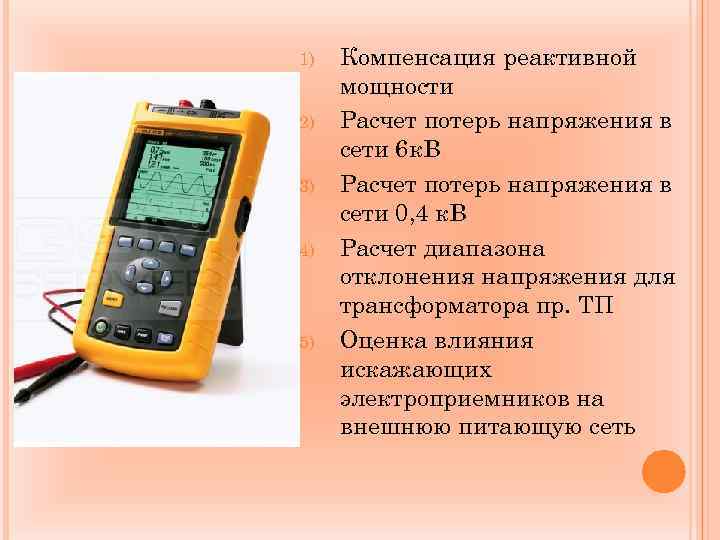

1) 2) 3) 4) 5) Компенсация реактивной мощности Расчет потерь напряжения в сети 6 к. В Расчет потерь напряжения в сети 0, 4 к. В Расчет диапазона отклонения напряжения для трансформатора пр. ТП Оценка влияния искажающих электроприемников на внешнюю питающую сеть

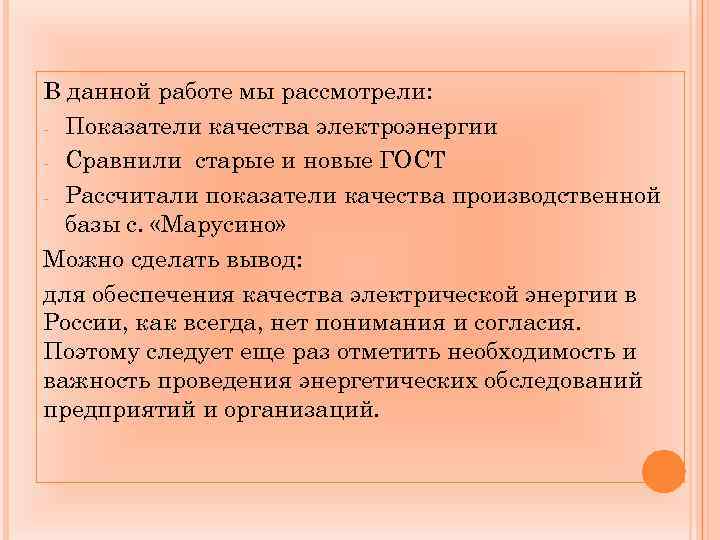

В данной работе мы рассмотрели: - Показатели качества электроэнергии - Сравнили старые и новые ГОСТ - Рассчитали показатели качества производственной базы с. «Марусино» Можно сделать вывод: для обеспечения качества электрической энергии в России, как всегда, нет понимания и согласия. Поэтому следует еще раз отметить необходимость и важность проведения энергетических обследований предприятий и организаций.
