ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА БАКАЛАВРА БУРЕНИЕ ЭКСПЛУАТАЦИОННЫХ СКВАЖИН НА МЕСТОРОЖДЕНИИ ФАХУД (РЕСПУБЛИКА ОМАН) С ИСПОЛЬЗОВАНИЕМ ПОЛИКРИСТАЛЛИЧЕСКИХ ДОЛОТ Руководитель: Лилия Ивановна Зиновьева Студент: Аль-Рамадани Мазин Исса 1
ЦЕЛЬ ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ РАБОТЫ: Сокращение сроков строительства скважины Задачи дипломной работы: Анализ и сокращение капитальных затрат на строительство скважины месторождения Фахуд. Уменьшение себестоимости 1 м проходки. Увеличение прибыли предприятия
ХАРАКТЕРИСТИКА МЕСТОРОЖДЕНИЯ ФАХУД Месторождение Фахуд расположено в Республике Оман (полуостров, окруженный Оманским и Персидским заливами).

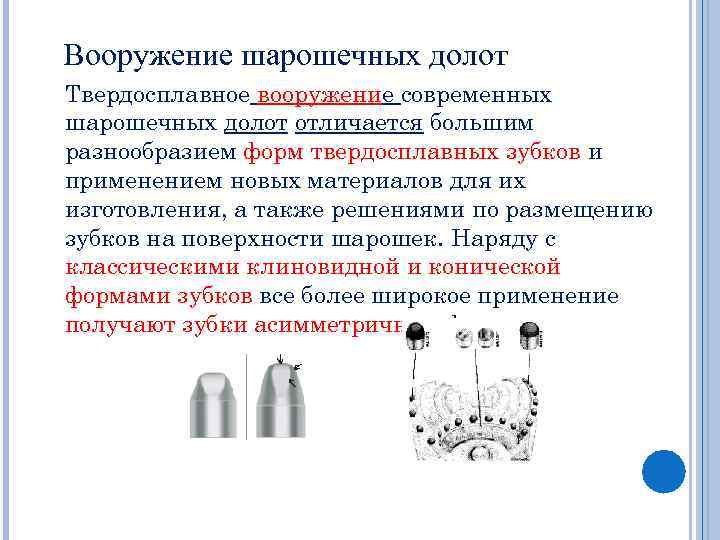

Вооружение шарошечных долот Твердосплавное вооружение современных шарошечных долот отличается большим разнообразием форм твердосплавных зубков и применением новых материалов для их изготовления, а также решениями по размещению зубков на поверхности шарошек. Наряду с классическими клиновидной и конической формами зубков все более широкое применение получают зубки асимметричных форм
Зубки меньшего диаметра с алмазным покрытием, имеющие сферическую форму рабочей головки, выполняют основную работу по калиброванию стенки скважины. Увеличенный шаг позволяет зубкам более глубоко внедрятся в породу, увеличивая механическую скорость бурения, а большее пространство между зубками периферийного ряда способствует лучшей очистке забоя и удалению выбуренной породы.
ДОЛОТО БИТ 215, 9 ВТ 613 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Условное обозначение БИТ 215, 9 ВТ 613 Наружный диаметр, мм 215, 9 Количество промывочных отверстий Высота, мм 8 270 Присоединительная резьба по ГОСТ 28487 -90 3 -177 Частота вращения долота, об/мин 60 -200 Расход промывочной жидкости, л/сек 30 -36 Нагрузка, т Тип вращателя 2 -5 Ротор, ВЗД
ДОЛОТО БИТ 215, 9 B 516 T ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Условное обозначение БИТ 215, 9 В 516 Т Наружный диаметр, мм 215, 9 Количество промывочных отверстий, шт Высота, мм 7 385 Присоединительная резьба по ГОСТ 28487 -90 3 -177 Частота вращения долота, об/мин 60 -400 Расход промывочной жидкости, л/сек 30 -36 Нагрузка, т Тип вращателя 2 -8 Ротор, ВЗД
ДОЛОТО БИТ 215, 9 М-5 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Условное обозначение БИТ 215, 9 М-5 Наружный диаметр, мм 215, 9 Высота, мм 280 Присоединительная резьба по ГОСТ 28487 -90 3 -177 Частота вращения долота, об/мин 60 -400 Расход промывочной жидклсти, л/сек 30 -36 Нагрузка, т Тип вращателя 2 -8 Ротор, ВЗД

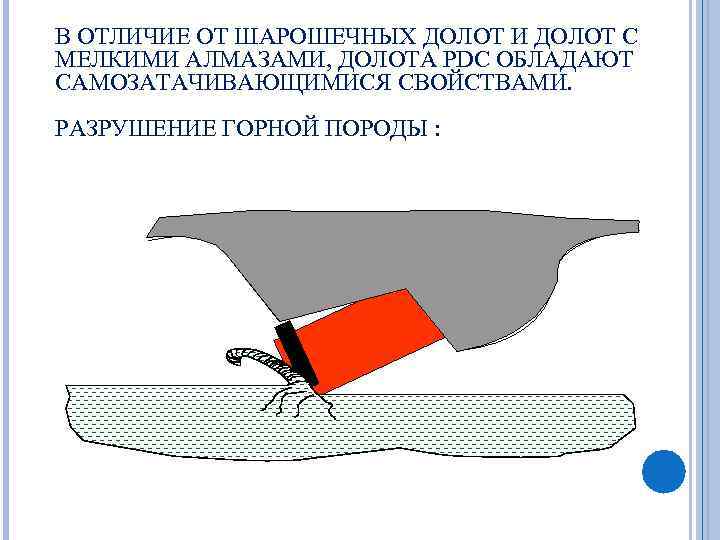

В ОТЛИЧИЕ ОТ ШАРОШЕЧНЫХ ДОЛОТ И ДОЛОТ С МЕЛКИМИ АЛМАЗАМИ, ДОЛОТА PDС ОБЛАДАЮТ САМОЗАТАЧИВАЮЩИМИСЯ СВОЙСТВАМИ. РАЗРУШЕНИЕ ГОРНОЙ ПОРОДЫ :

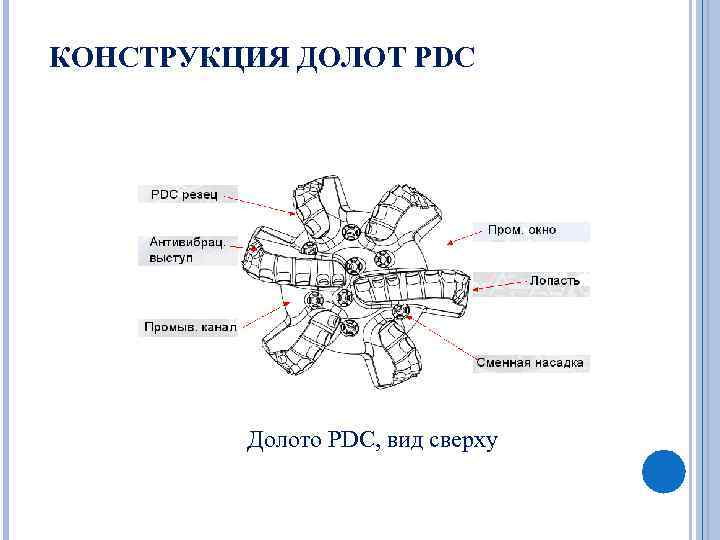

КОНСТРУКЦИЯ ДОЛОТ PDC Долото PDC, вид сверху
Долото PDC, вид слева

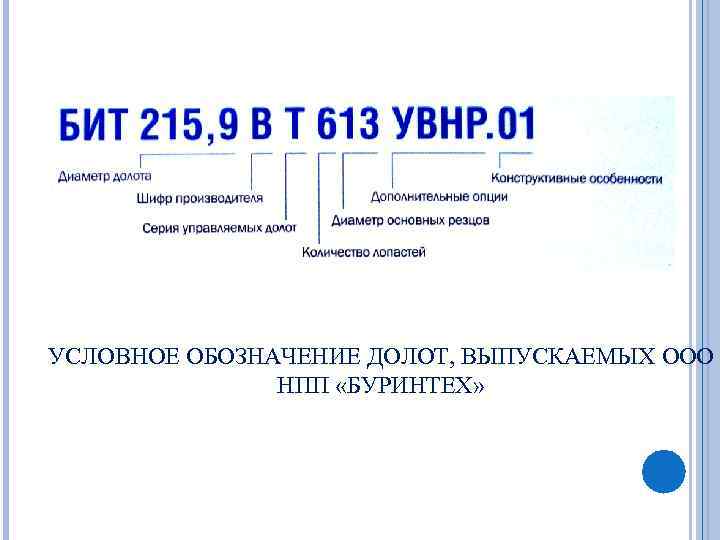

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ДОЛОТ, ВЫПУСКАЕМЫХ ООО НПП «БУРИНТЕХ»

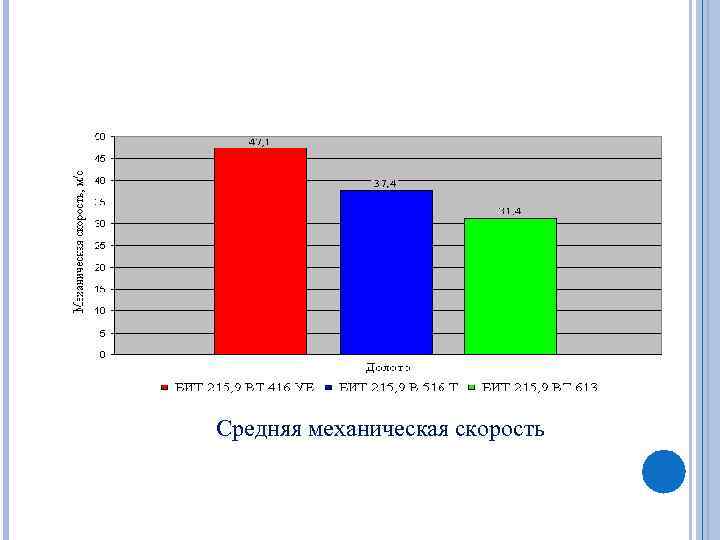

Средняя механическая скорость

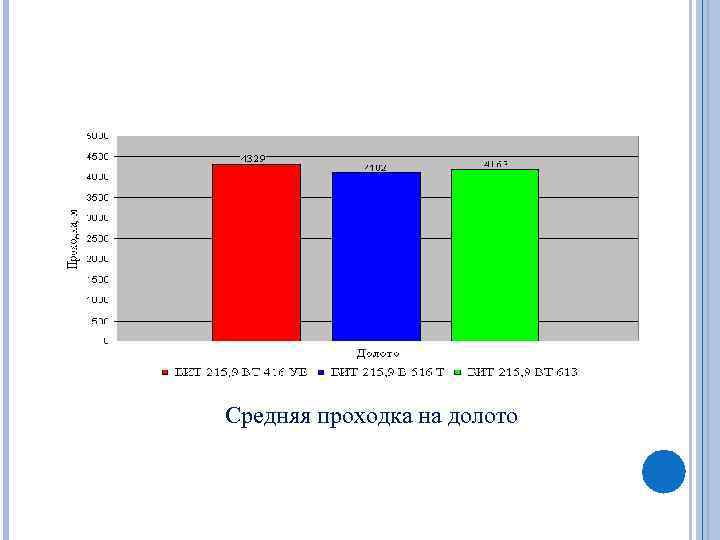

Средняя проходка на долото

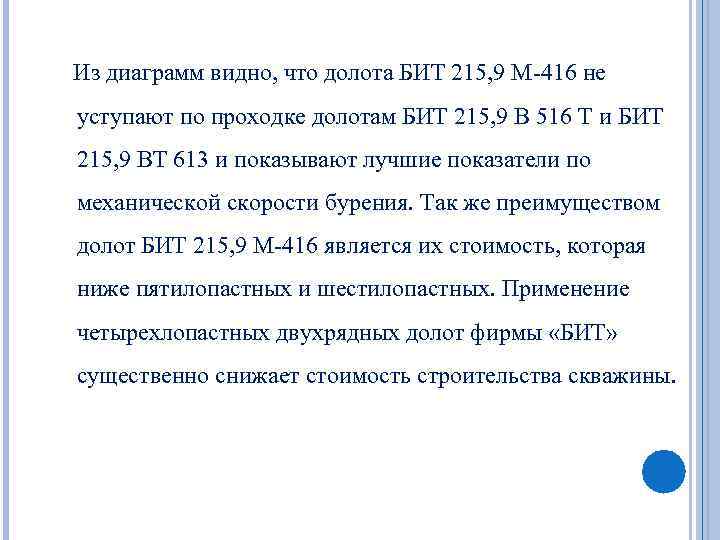

Из диаграмм видно, что долота БИТ 215, 9 М-416 не уступают по проходке долотам БИТ 215, 9 В 516 Т и БИТ 215, 9 ВТ 613 и показывают лучшие показатели по механической скорости бурения. Так же преимуществом долот БИТ 215, 9 М-416 является их стоимость, которая ниже пятилопастных и шестилопастных. Применение четырехлопастных двухрядных долот фирмы «БИТ» существенно снижает стоимость строительства скважины.

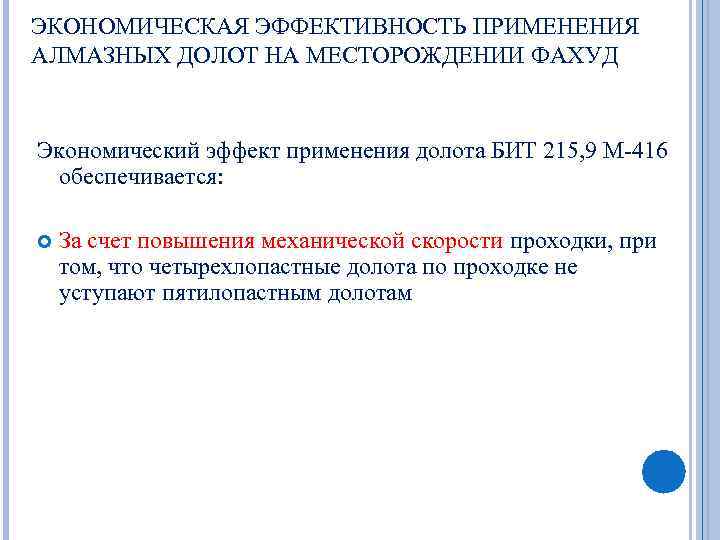

ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ АЛМАЗНЫХ ДОЛОТ НА МЕСТОРОЖДЕНИИ ФАХУД Экономический эффект применения долота БИТ 215, 9 М-416 обеспечивается: За счет повышения механической скорости проходки, при том, что четырехлопастные долота по проходке не уступают пятилопастным долотам

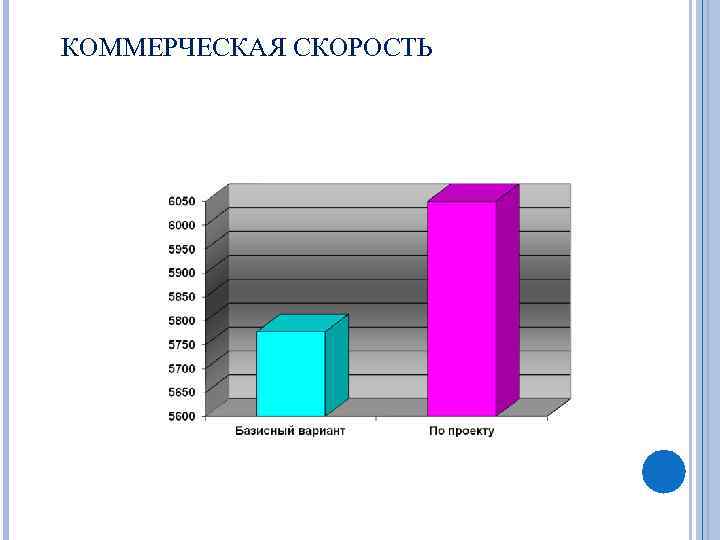

КОММЕРЧЕСКАЯ СКОРОСТЬ

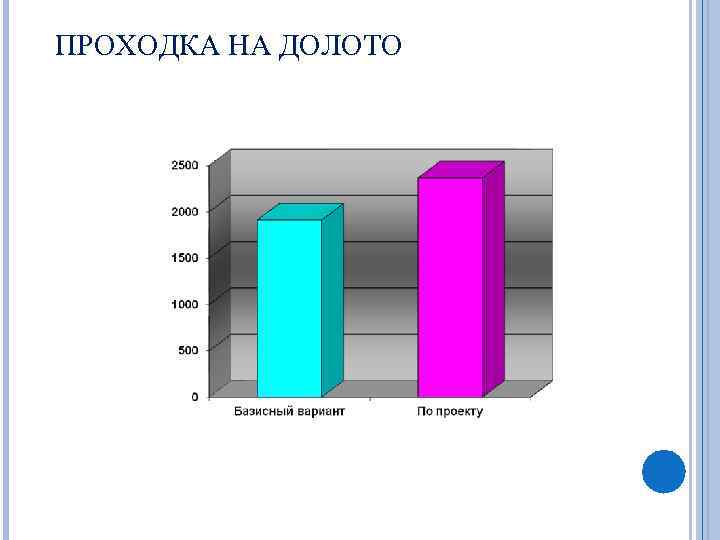

ПРОХОДКА НА ДОЛОТО

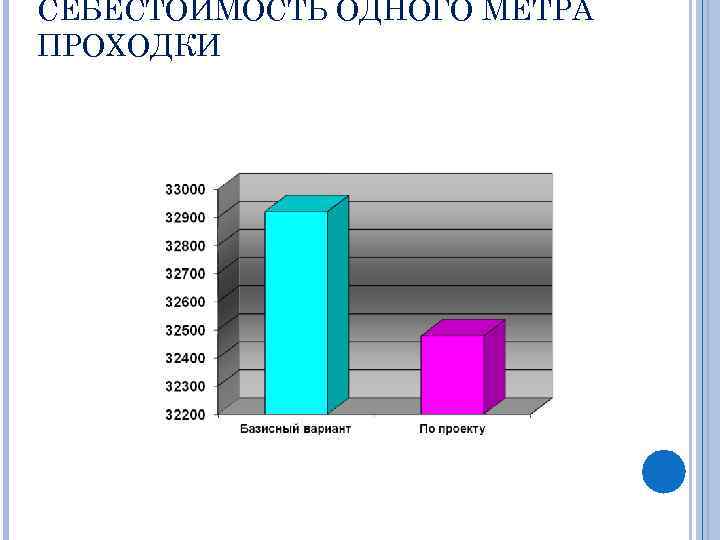

СЕБЕСТОИМОСТЬ ОДНОГО МЕТРА ПРОХОДКИ

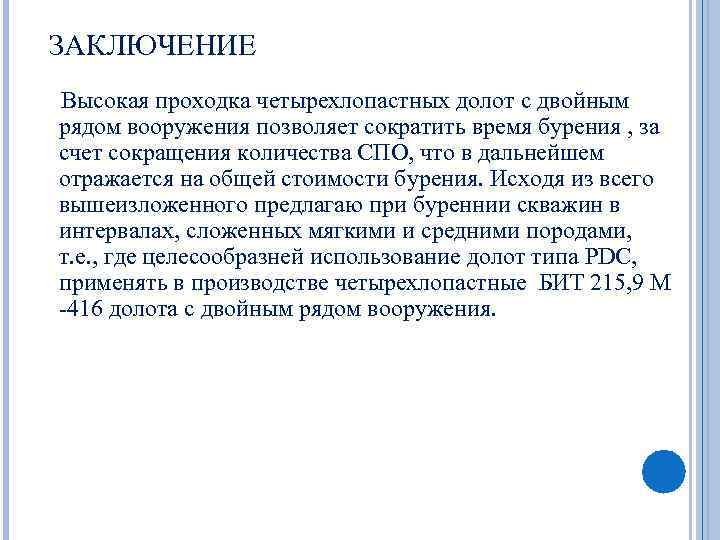

ЗАКЛЮЧЕНИЕ Высокая проходка четырехлопастных долот с двойным рядом вооружения позволяет сократить время бурения , за счет сокращения количества СПО, что в дальнейшем отражается на общей стоимости бурения. Исходя из всего вышеизложенного предлагаю при буреннии скважин в интервалах, сложенных мягкими и средними породами, т. е. , где целесообразней использование долот типа PDC, применять в производстве четырехлопастные БИТ 215, 9 М -416 долота с двойным рядом вооружения.
СПАСИБО ЗА ВНИМАНИЕ!
