Выпрямители
n Выпрямители – устройства, преобразующие переменное напряжение питающей сети в постоянное напряжение. Используются во вторичных источниках питания. n
Структурная схема выпрямителя

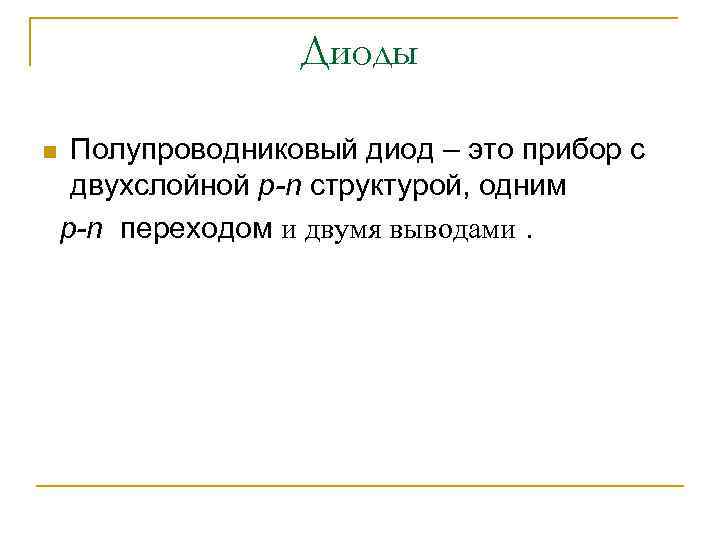

Диоды n Полупроводниковый диод – это прибор с двухслойной p-n структурой, одним p-n переходом и двумя выводами.
обозначение диода полупроводникового диода n n Слой p -- акцепторная примесь ( основные носители - дырки ). Слой n - донорная примесь (основные носители - электроны).
Вольт-амперная характеристика полупроводникового диода
ВАХ идеального диода n При прямом включении диода его сопротивление При обратном диода включении

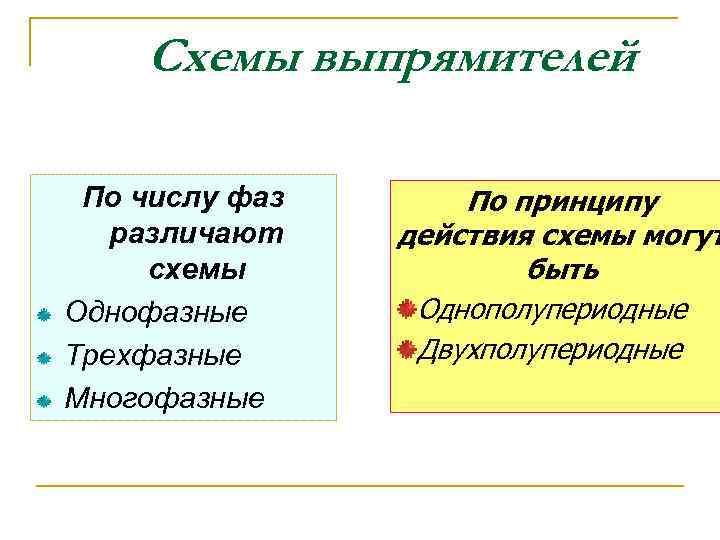

Схемы выпрямителей По числу фаз различают схемы Однофазные Трехфазные Многофазные По принципу действия схемы могут быть Однополупериодные Двухполупериодные

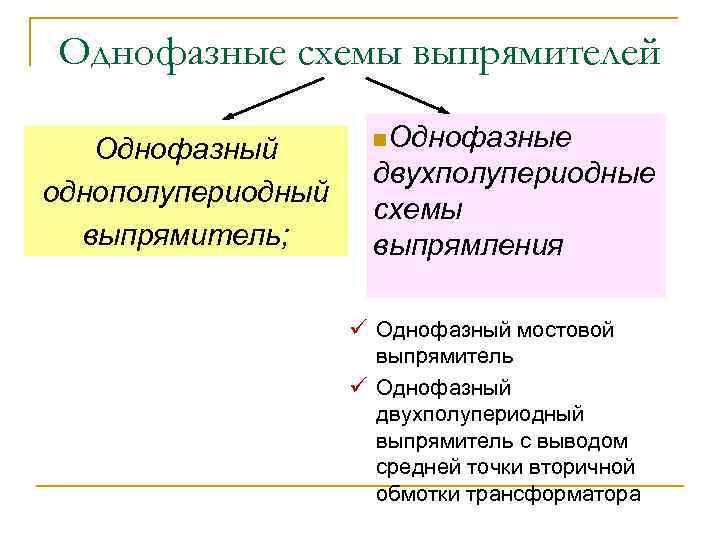

Однофазные схемы выпрямителей Однофазный однополупериодный выпрямитель; n. Однофазные двухполупериодные схемы выпрямления ü Однофазный мостовой выпрямитель ü Однофазный двухполупериодный выпрямитель с выводом средней точки вторичной обмотки трансформатора

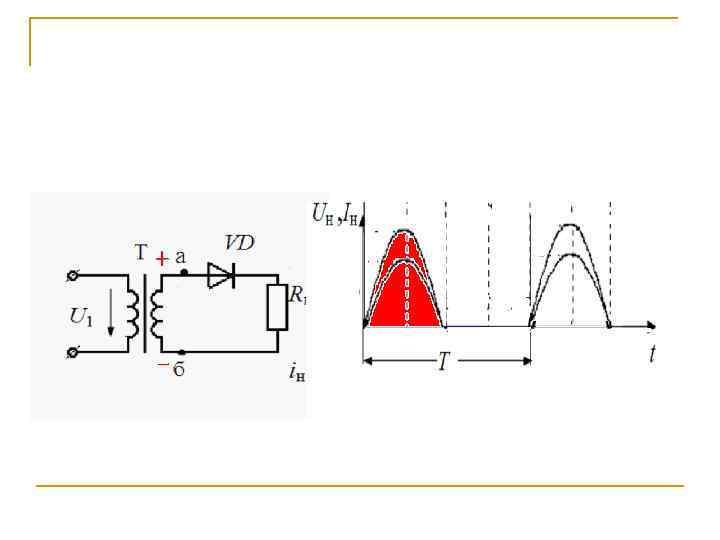

Однофазный однополупериодный выпрямитель
Основные параметры 1. Среднее значение выпрямленного напряжения 2. Максимальное значение обратного напряжения на диоде 3. Частота пульсации (частота основной гармоники) fог = fсети (50 Герц) 4. Коэффициент пульсации (отношение амплитуды основной гармоники к среднему значению выпрямленного напряжения)

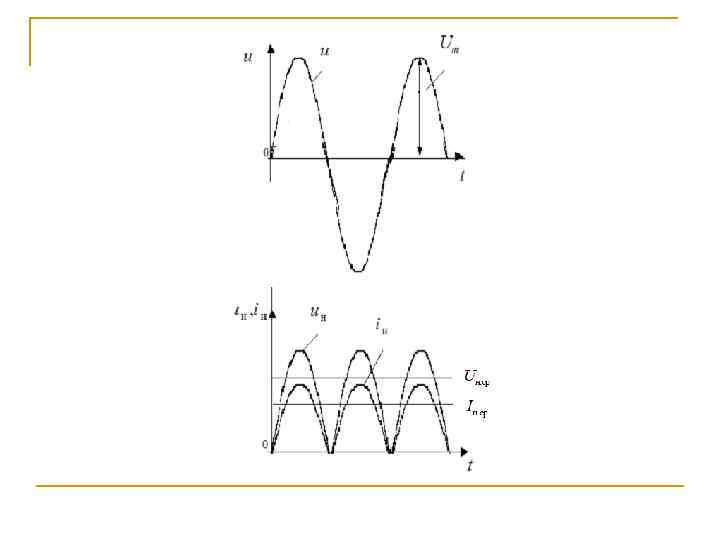

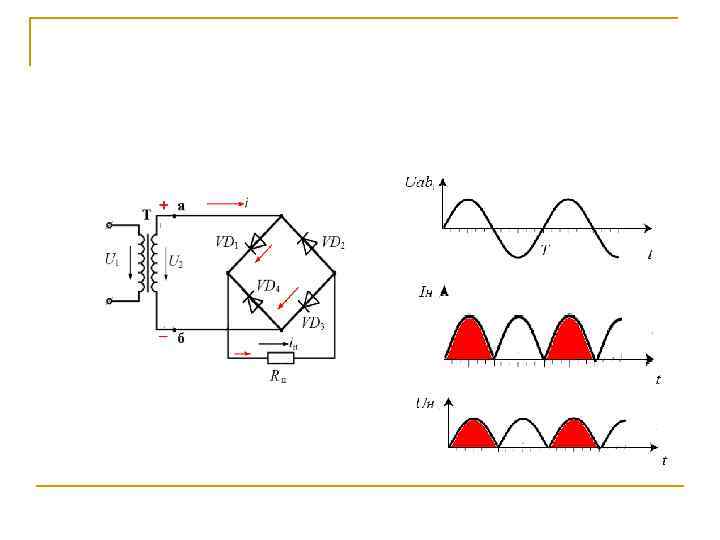

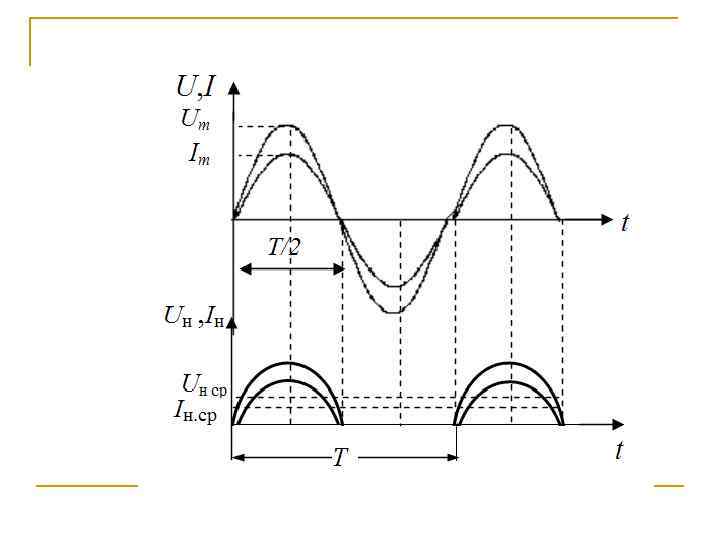

Схема однофазного диодного моста
Основные параметры: n 1. Среднее значение выпрямленного напряжения n 2. Максимальное значение обратного напряжения на диоде n 3. Частота пульсации fог = 2 fс (100 Гц) 4. Коэффициент пульсации n

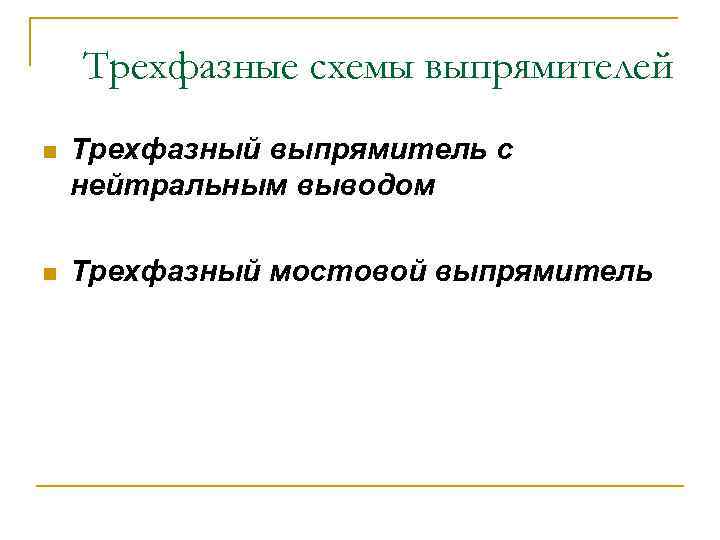

Трехфазные схемы выпрямителей n Трехфазный выпрямитель с нейтральным выводом n Трехфазный мостовой выпрямитель

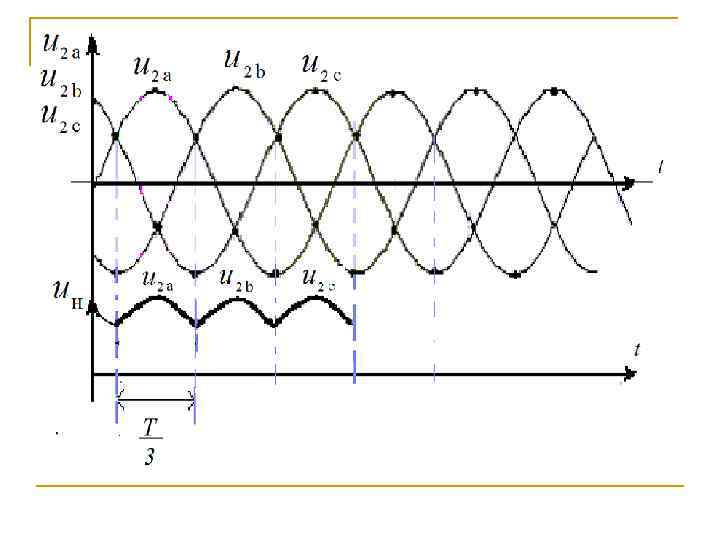

Трехфазный выпрямитель с нейтральным выводом

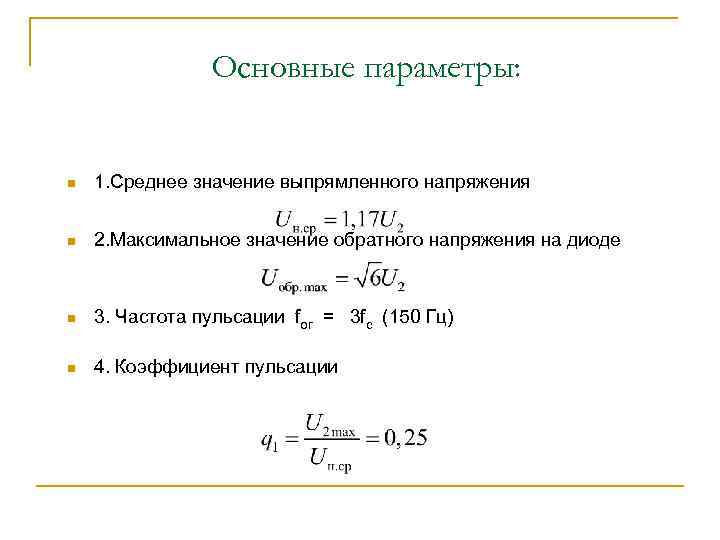

Основные параметры: n 1. Среднее значение выпрямленного напряжения n 2. Максимальное значение обратного напряжения на диоде n 3. Частота пульсации fог = 3 fс (150 Гц) 4. Коэффициент пульсации n

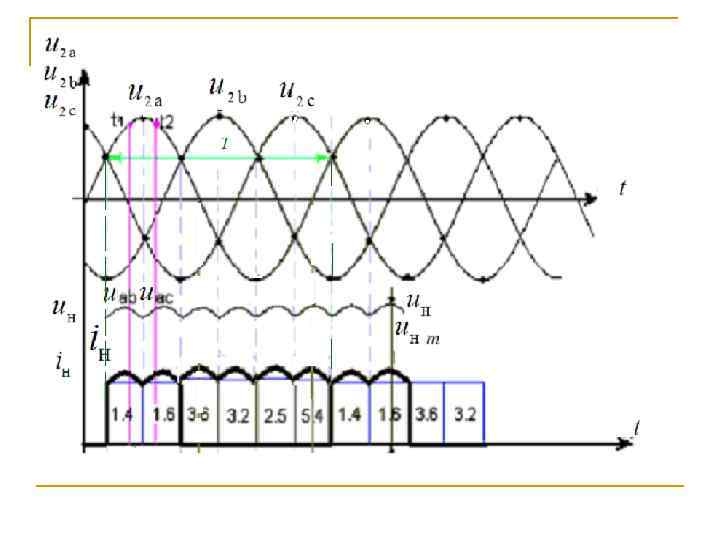

Трехфазный мостовой выпрямитель
Основные параметры: n 1. Среднее значение выпрямленного напряжения n 2. Максимальное значение обратного напряжения на диоде n 3. Частота пульсации fог = 6 fс (300 Гц) 4. Коэффициент пульсации n
Фильтры Назначение сглаживающих фильтров: Улучшение качества выпрямленного напряжения, путем ослабления переменной составляющей. n

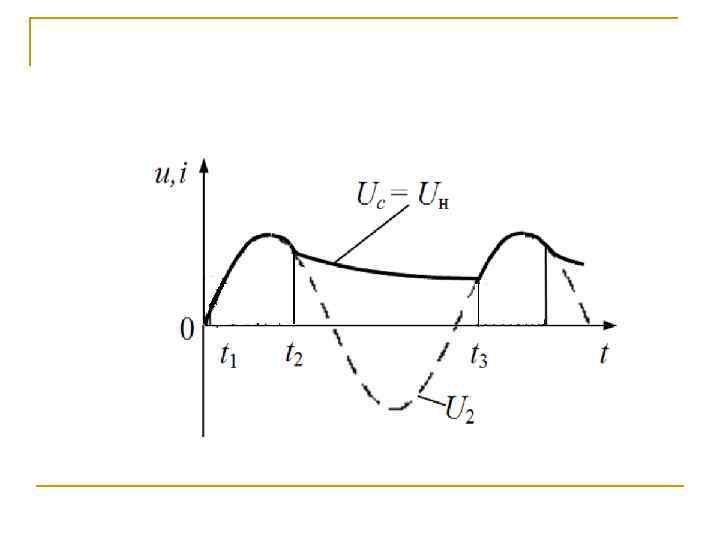

Схема однофазного выпрямителя с емкостным фильтром
