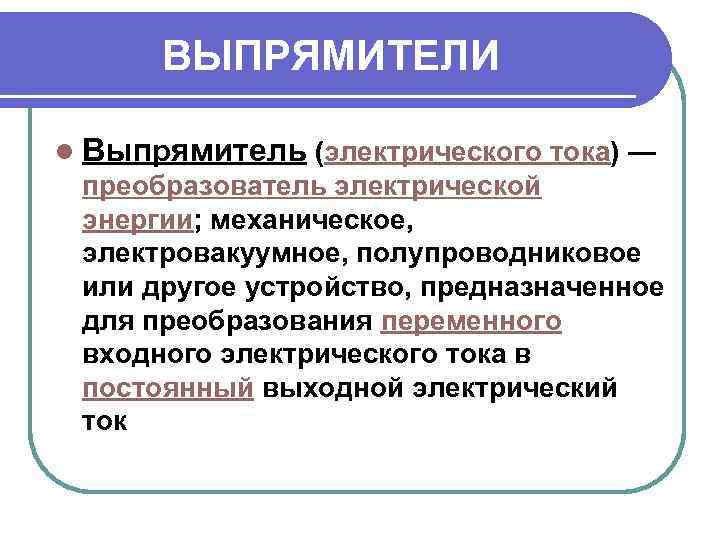

ВЫПРЯМИТЕЛИ l Выпрямитель (электрического тока) — преобразователь электрической энергии; механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования переменного входного электрического тока в постоянный выходной электрический ток
Применение Выпрямление электрического тока Выпрямители обычно используются там, где нужно преобразовать переменный ток в постоянный ток. l Сюда относятся выпрямительные установки для: железнодорожной тяги, городского электротранспорта, электролиза (производство алюминия, хлора, едкого натра и др. ), питания приводов прокатных станов, возбуждения генераторов электростанций. l
однофазный выпрямитель Однополупериодный выпрямитель: график напряжения по времени до выпрямления — одна из возможных схем выпрямителя — и график напряжения по времени после выпрямления. Простейшая схема однополупериодного выпрямителя состоит только из одного выпрямляющего ток элемента (диода). На выходе — пульсирующий постоянный ток.

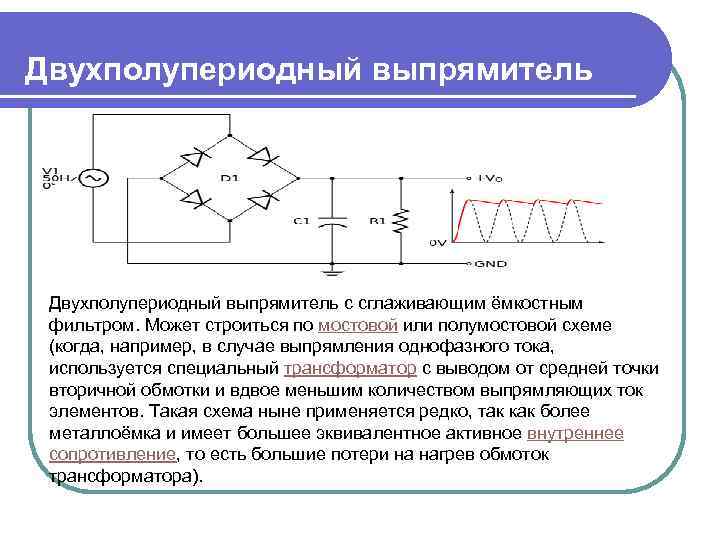

Двухполупериодный выпрямитель с сглаживающим ёмкостным фильтром. Может строиться по мостовой или полумостовой схеме (когда, например, в случае выпрямления однофазного тока, используется специальный трансформатор с выводом от средней точки вторичной обмотки и вдвое меньшим количеством выпрямляющих ток элементов. Такая схема ныне применяется редко, так как более металлоёмка и имеет большее эквивалентное активное внутреннее сопротивление, то есть большие потери на нагрев обмоток трансформатора).

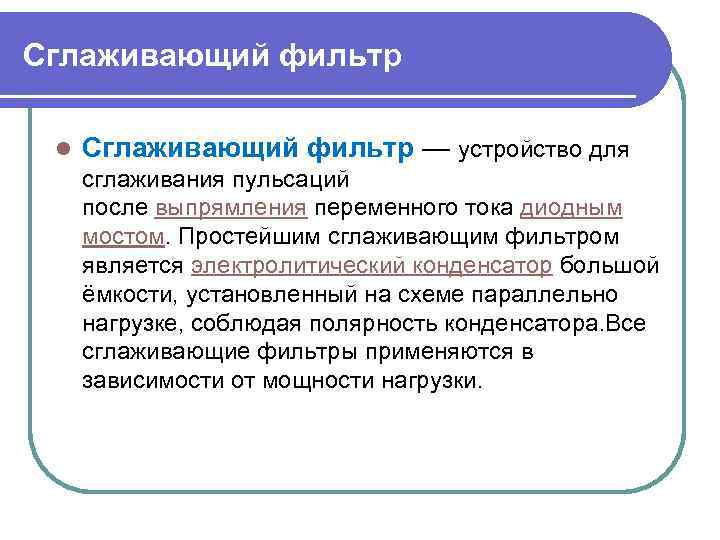

Сглаживающий фильтр l Сглаживающий фильтр — устройство для сглаживания пульсаций после выпрямления переменного тока диодным мостом. Простейшим сглаживающим фильтром является электролитический конденсатор большой ёмкости, установленный на схеме параллельно нагрузке, соблюдая полярность конденсатора. Все сглаживающие фильтры применяются в зависимости от мощности нагрузки.

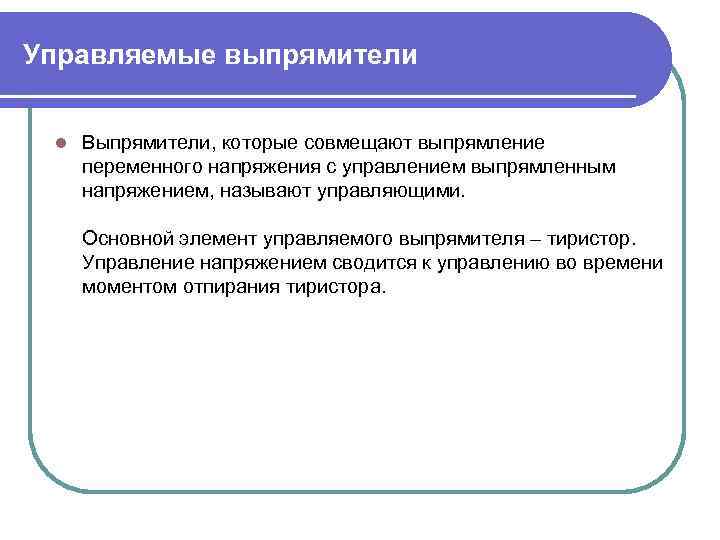

Управляемые выпрямители l Выпрямители, которые совмещают выпрямление переменного напряжения с управлением выпрямленным напряжением, называют управляющими. Основной элемент управляемого выпрямителя – тиристор. Управление напряжением сводится к управлению во времени моментом отпирания тиристора.
Классификация управляемых выпрямителей l однофазные однополупериодные однофазные мостовые: с полным числом тиристоров и с неполным числом, т. е. 2 тиристора, 2 диода l трехфазные с выводом от средней точки трансформатора и мостовые. l
Трехфазный выпрямитель Наиболее распространены трёхфазные выпрямители по схеме Миткевича В. Ф. (на трёх диодах, предложена им в 1901 г. ) и по схеме Ларионова А. Н. (на шести диодах, предложена в 1923 г. ). Выпрямитель по схеме Миткевича является четвертьмостовым параллельным, по схеме Ларионова — полумостовым параллельным

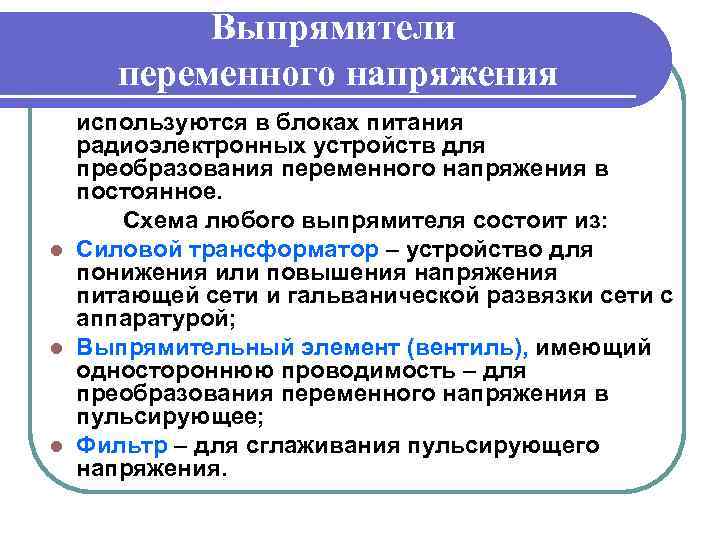

Выпрямители переменного напряжения используются в блоках питания радиоэлектронных устройств для преобразования переменного напряжения в постоянное. Схема любого выпрямителя состоит из: l Силовой трансформатор – устройство для понижения или повышения напряжения питающей сети и гальванической развязки сети с аппаратурой; l Выпрямительный элемент (вентиль), имеющий одностороннюю проводимость – для преобразования переменного напряжения в пульсирующее; l Фильтр – для сглаживания пульсирующего напряжения.

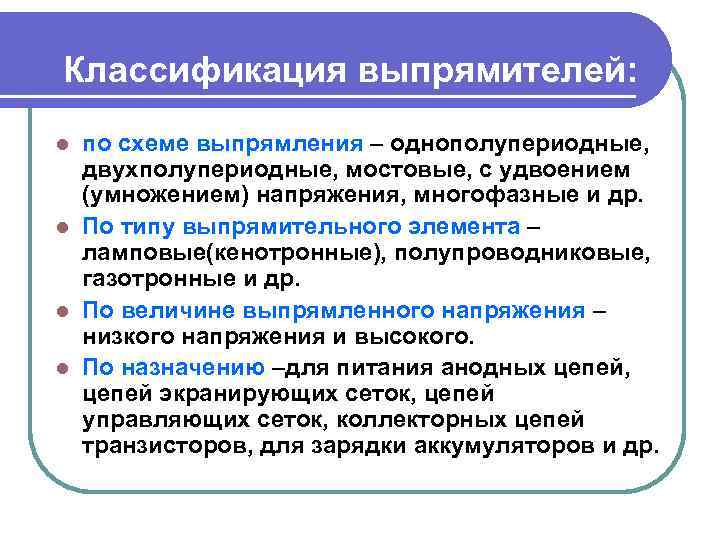

Классификация выпрямителей: по схеме выпрямления – однополупериодные, двухполупериодные, мостовые, с удвоением (умножением) напряжения, многофазные и др. l По типу выпрямительного элемента – ламповые(кенотронные), полупроводниковые, газотронные и др. l По величине выпрямленного напряжения – низкого напряжения и высокого. l По назначению –для питания анодных цепей, цепей экранирующих сеток, цепей управляющих сеток, коллекторных цепей транзисторов, для зарядки аккумуляторов и др. l

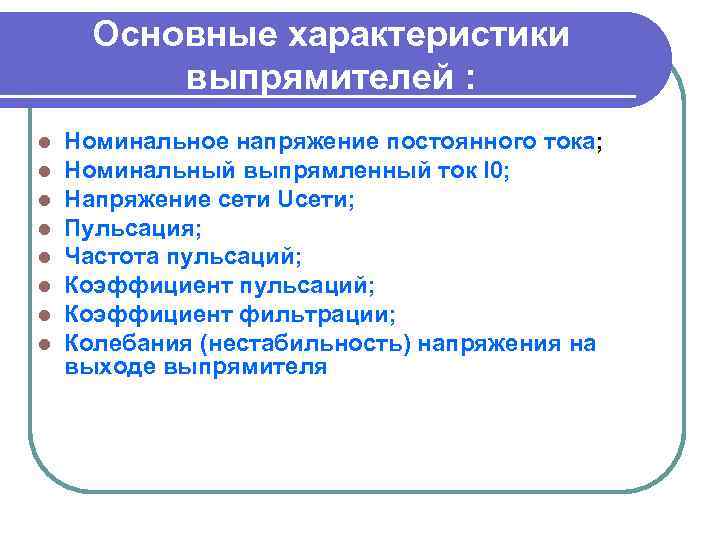

Основные характеристики выпрямителей : l l l l Номинальное напряжение постоянного тока; Номинальный выпрямленный ток I 0; Напряжение сети Uсети; Пульсация; Частота пульсаций; Коэффициент фильтрации; Колебания (нестабильность) напряжения на выходе выпрямителя
