Выполнила Студентка группы ЗОСб 0901 Шпрингер Д

Выполнила: Студентка группы ЗОСб – 0901 Шпрингер Д. С Презентация на тему: «Защита окружающей среды от энергетических воздействий»

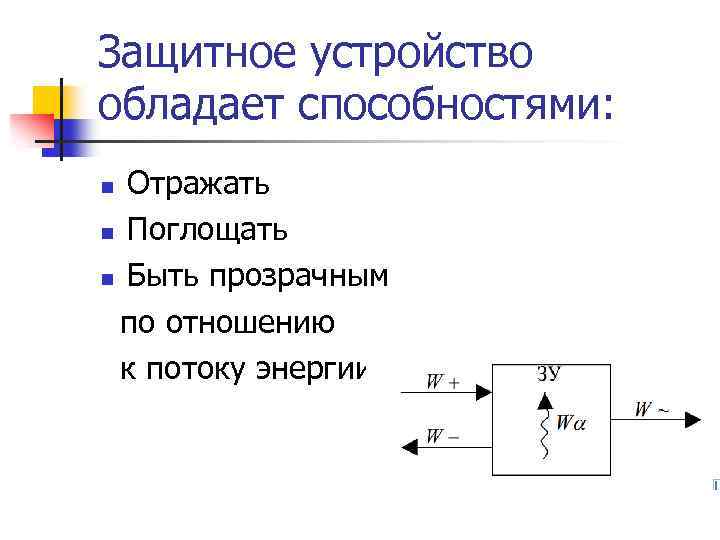

Защитное устройство обладает способностями: Отражать n Поглощать n Быть прозрачным по отношению к потоку энергии n

Принципы защиты: n n n принцип: ρ → 1; защита осуществляется за счет отражательной способности ЗУ; принцип: α → 1; защита осуществляется за счет поглощательной способности ЗУ; принцип: τ → 1; защита с учетом свойств прозрачности ЗУ

Методы изоляции: Методы изоляции используют тогда, когда источник и приемник энергии, являющийся одновременно объектом защиты, располагаются с разных сторон от ЗУ.

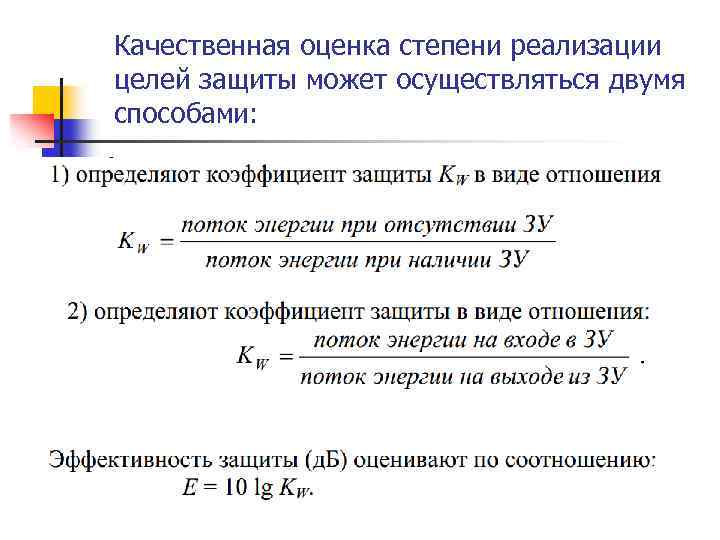

Качественная оценка степени реализации целей защиты может осуществляться двумя способами:

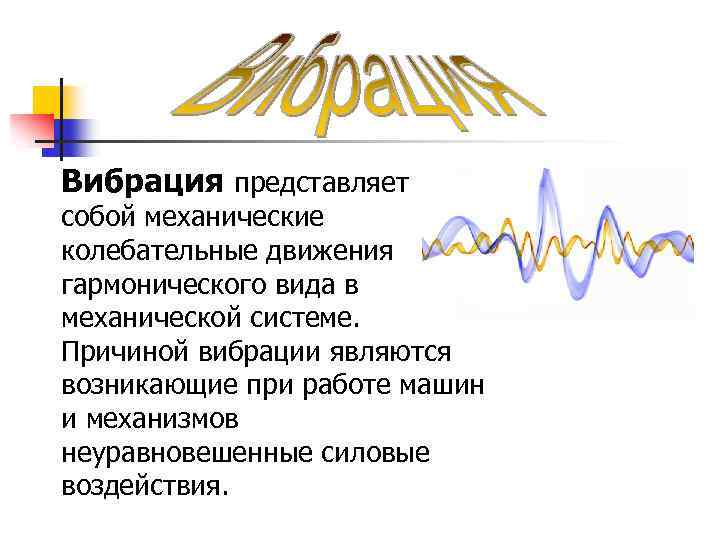

Вибрация представляет собой механические колебательные движения гармонического вида в механической системе. Причиной вибрации являются возникающие при работе машин и механизмов неуравновешенные силовые воздействия.

Основными параметрами вибрации являются: n n n Частота (Гц); Амплитуда смещения (м или см); Виброскорость (м/с); 2 Виброускорение (м/с ); Период колебаний (с).

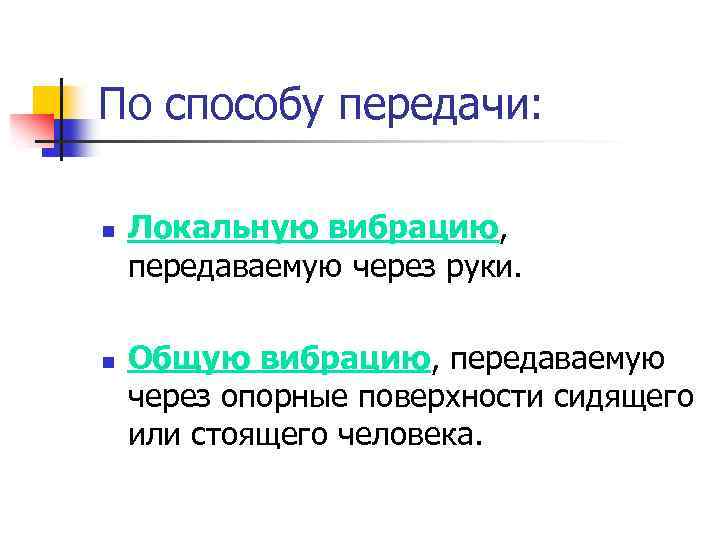

По способу передачи: n n Локальную вибрацию, передаваемую через руки. Общую вибрацию, передаваемую через опорные поверхности сидящего или стоящего человека.

Наиболее опасны для человека частоты колебаний 6… 9 Гц, так как они совпадают с собственной частотой колебаний внутренних органов человека.

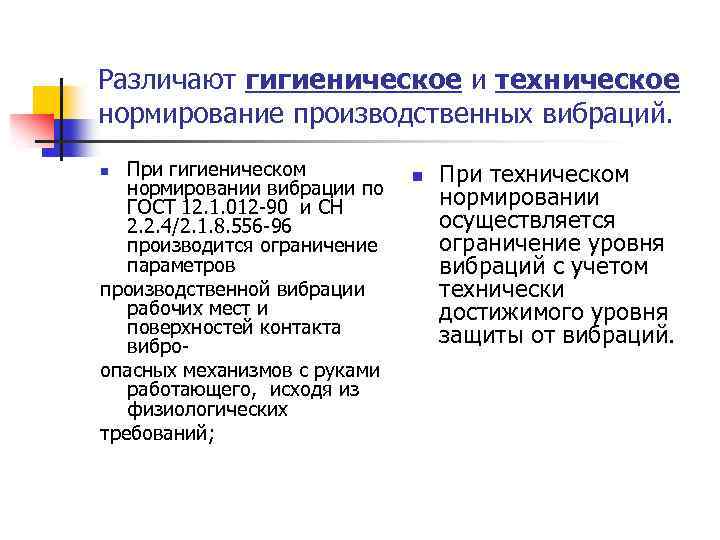

Различают гигиеническое и техническое нормирование производственных вибраций. При гигиеническом нормировании вибрации по ГОСТ 12. 1. 012 -90 и СН 2. 2. 4/2. 1. 8. 556 -96 производится ограничение параметров производственной вибрации рабочих мест и поверхностей контакта виброопасных механизмов с руками работающего, исходя из физиологических требований; n n При техническом нормировании осуществляется ограничение уровня вибраций с учетом технически достижимого уровня защиты от вибраций.

Нормируемые параметры локальной и общей вибраций – средние квадратичные значения виброскорости и виброускорения. Общая вибрация нормируется с учетом свойств источников ее возникновения и делится на транспортную, транспортнотехнологическую и технологическую вибрации.

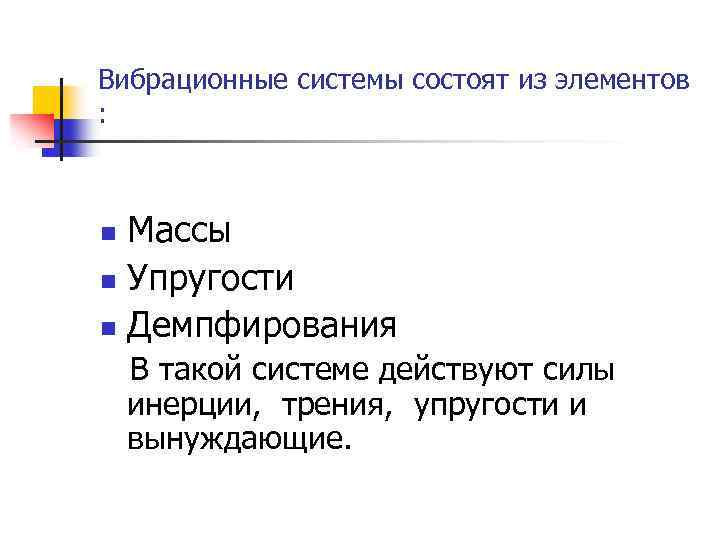

Вибрационные системы состоят из элементов : Массы n Упругости n Демпфирования n В такой системе действуют силы инерции, трения, упругости и вынуждающие.

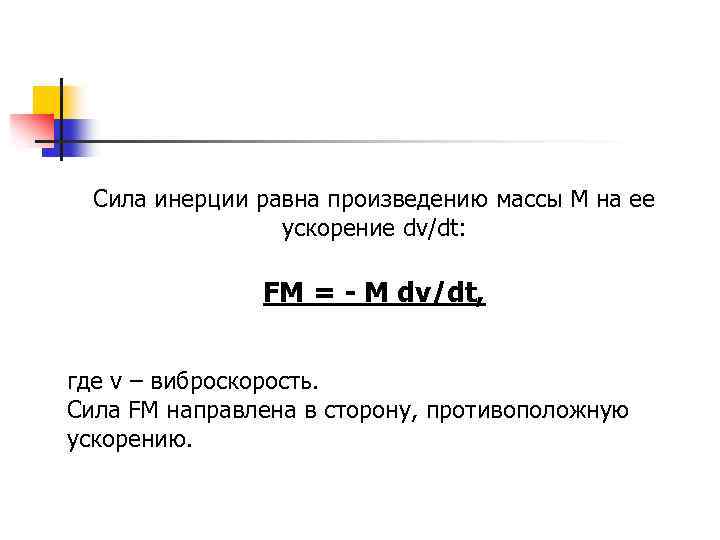

Сила инерции равна произведению массы M на ее ускорение dv/dt: FM = - M dv/dt, где v – виброскорость. Сила FM направлена в сторону, противоположную ускорению.

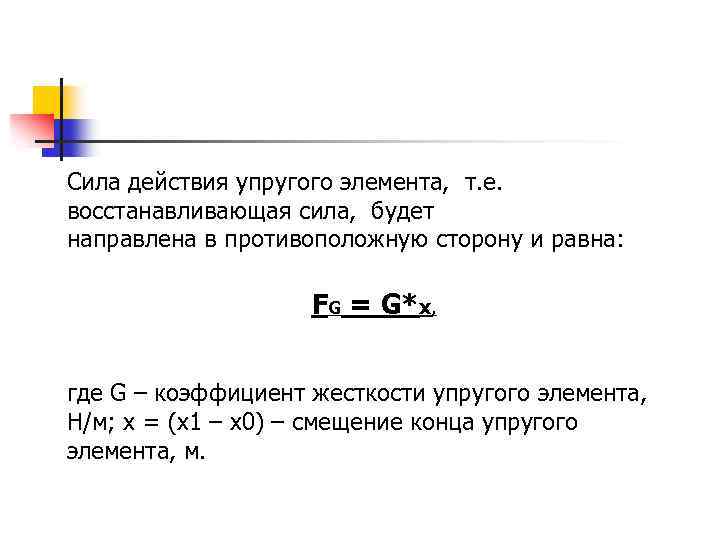

Сила действия упругого элемента, т. е. восстанавливающая сила, будет направлена в противоположную сторону и равна: FG = G*x, где G – коэффициент жесткости упругого элемента, Н/м; x = (x 1 – x 0) – смещение конца упругого элемента, м.

Если рассеяние энергии происходит в элементе демпфирования, т. е. в среде с вязким сопротивлением, то диссипативная демпфирующая сила FS прямо пропорциональна виброскорости v: FS = S * v, где S – импеданс (сопротивление) элемента демпфирования, Н*м/с.

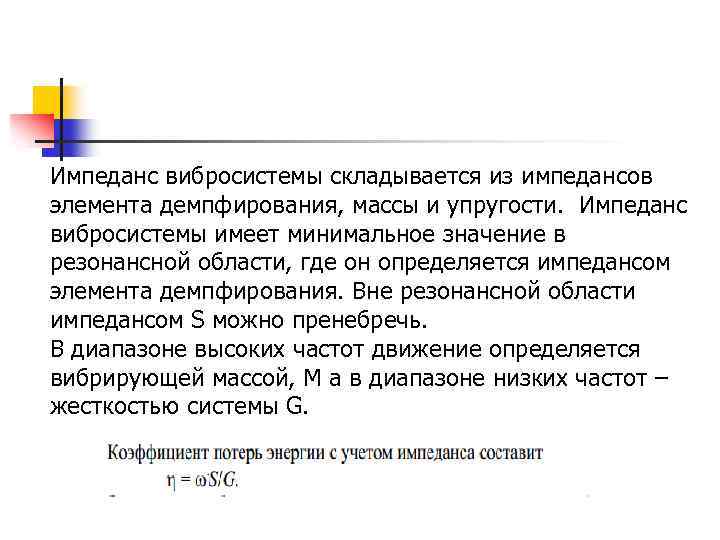

Импеданс вибросистемы складывается из импедансов элемента демпфирования, массы и упругости. Импеданс вибросистемы имеет минимальное значение в резонансной области, где он определяется импедансом элемента демпфирования. Вне резонансной области импедансом S можно пренебречь. В диапазоне высоких частот движение определяется вибрирующей массой, M а в диапазоне низких частот – жесткостью системы G.

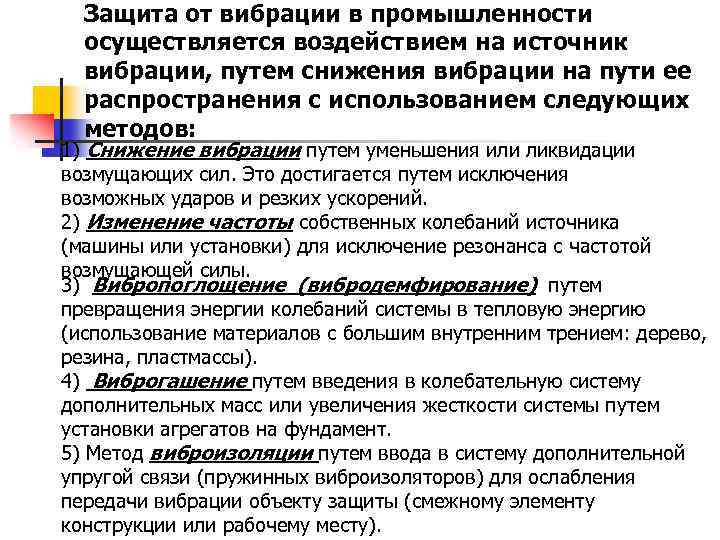

Защита от вибрации в промышленности осуществляется воздействием на источник вибрации, путем снижения вибрации на пути ее распространения с использованием следующих методов: 1) Снижение вибрации путем уменьшения или ликвидации возмущающих сил. Это достигается путем исключения возможных ударов и резких ускорений. 2) Изменение частоты собственных колебаний источника (машины или установки) для исключение резонанса с частотой возмущающей силы. 3) Вибропоглощение (вибродемфирование) путем превращения энергии колебаний системы в тепловую энергию (использование материалов с большим внутренним трением: дерево, резина, пластмассы). 4) Виброгашение путем введения в колебательную систему дополнительных масс или увеличения жесткости системы путем установки агрегатов на фундамент. 5) Метод виброизоляции путем ввода в систему дополнительной упругой связи (пружинных виброизоляторов) для ослабления передачи вибрации объекту защиты (смежному элементу конструкции или рабочему месту).

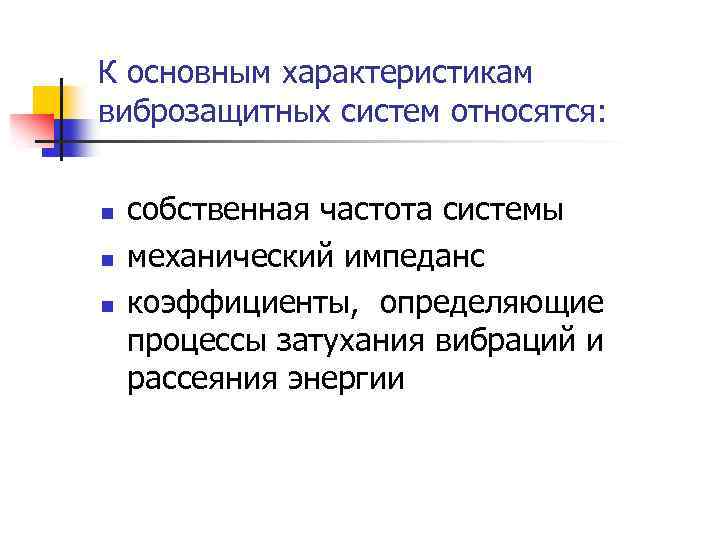

К основным характеристикам виброзащитных систем относятся: n n n собственная частота системы механический импеданс коэффициенты, определяющие процессы затухания вибраций и рассеяния энергии

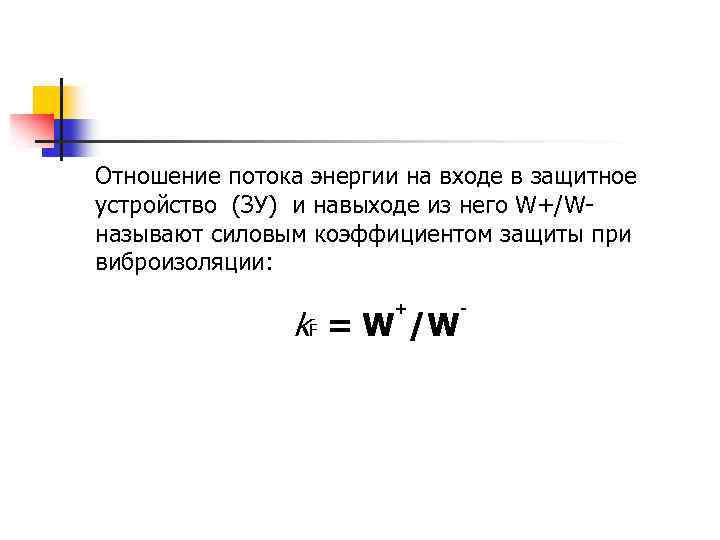

Отношение потока энергии на входе в защитное устройство (ЗУ) и навыходе из него W+/Wназывают силовым коэффициентом защиты при виброизоляции: + k. F = W /W -

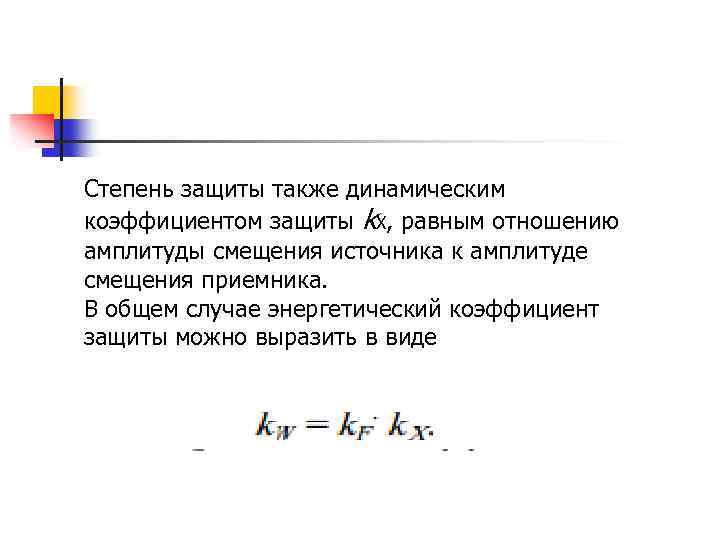

Степень защиты также динамическим коэффициентом защиты kΧ, равным отношению амплитуды смещения источника к амплитуде смещения приемника. В общем случае энергетический коэффициент защиты можно выразить в виде

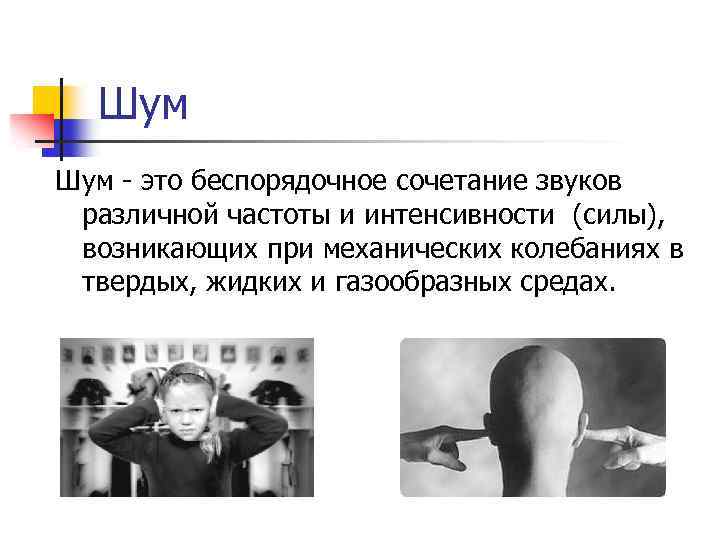

Шум - это беспорядочное сочетание звуков различной частоты и интенсивности (силы), возникающих при механических колебаниях в твердых, жидких и газообразных средах.

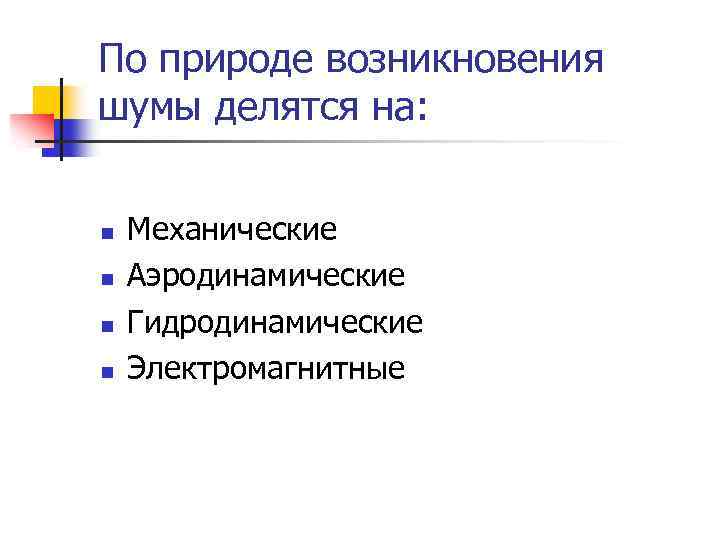

По природе возникновения шумы делятся на: n n Механические Аэродинамические Гидродинамические Электромагнитные

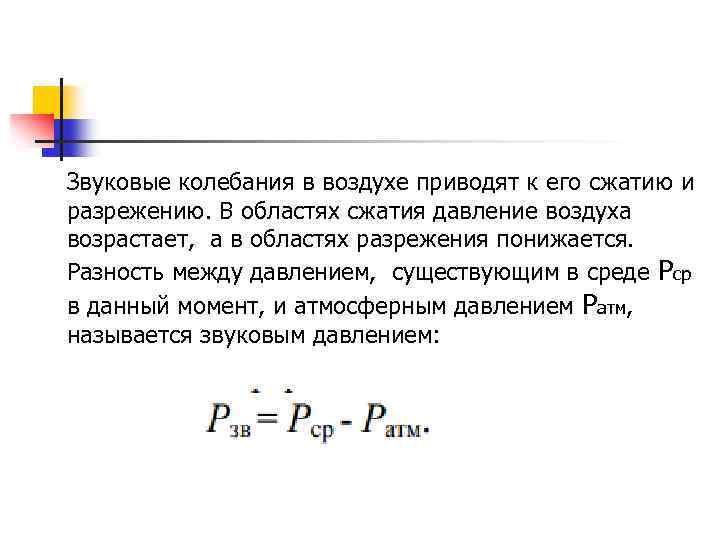

Звуковые колебания в воздухе приводят к его сжатию и разрежению. В областях сжатия давление воздуха возрастает, а в областях разрежения понижается. Разность между давлением, существующим в среде Рср в данный момент, и атмосферным давлением Ратм, называется звуковым давлением:

Звуковая волна является носителем энергии в направлении своего движения. Количество энергии, переносимой звуковой волной за одну секунду 2 через пространство с площадью сечения 1 м , перпендикулярному направлению движения, 2 называется интенсивностью звука (Вт/м ) где z. A - акустическое сопротивление среды, кг/(м. с). 2

Акустическое поле Акустическим полем называют область упругой среды, которая является средством передачи акустических волн. Акустическое поле характеризуется звуковым давлением Рзв акустическим сопротивниемz. A.

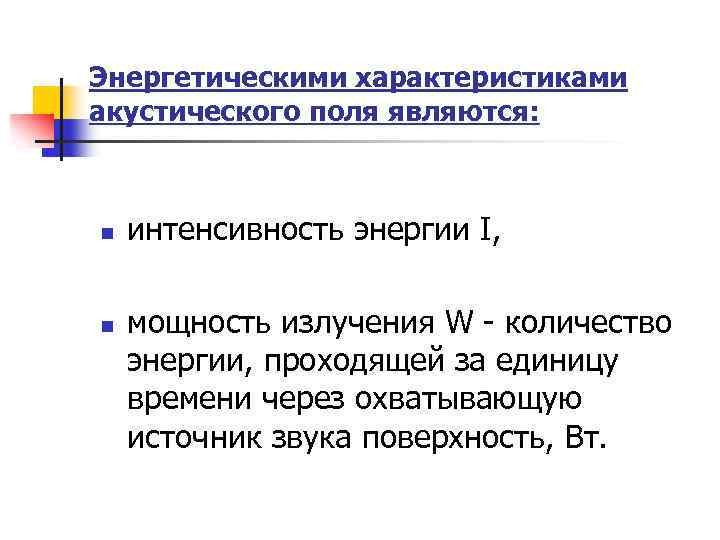

Энергетическими характеристиками акустического поля являются: n n интенсивность энергии I, мощность излучения W - количество энергии, проходящей за единицу времени через охватывающую источник звука поверхность, Вт.

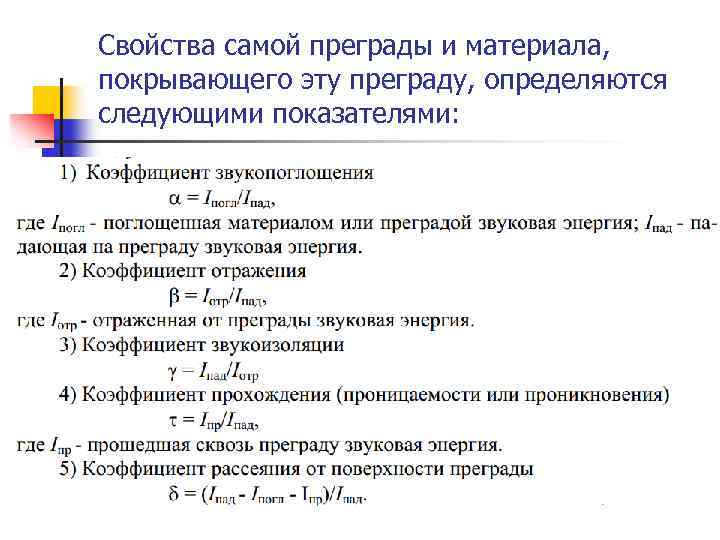

Свойства самой преграды и материала, покрывающего эту преграду, определяются следующими показателями:

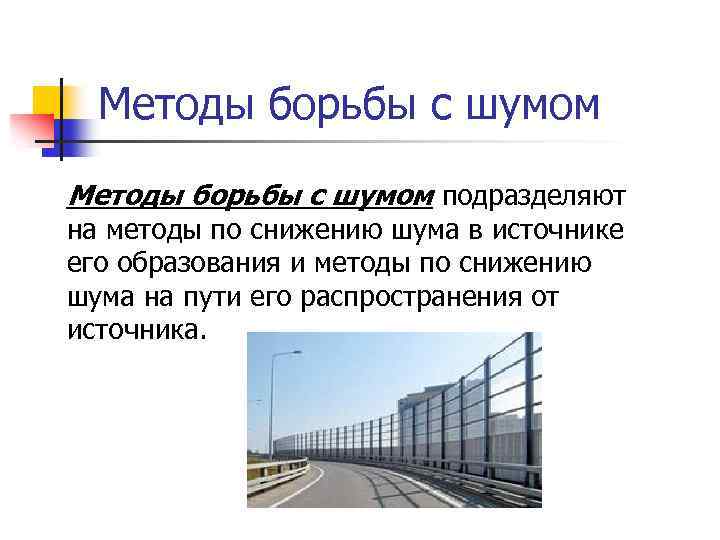

Методы борьбы с шумом подразделяют на методы по снижению шума в источнике его образования и методы по снижению шума на пути его распространения от источника.

Звукоизоляция – уменьшение уровня шума с помощью защитного устройства, которое устанавливается между источником и приемником и имеет большую отражающую и (или) поглощающую способность. Основными характеристиками звукоизоляции при использовании плотных преград являются: -Масса преграды -Частота звука

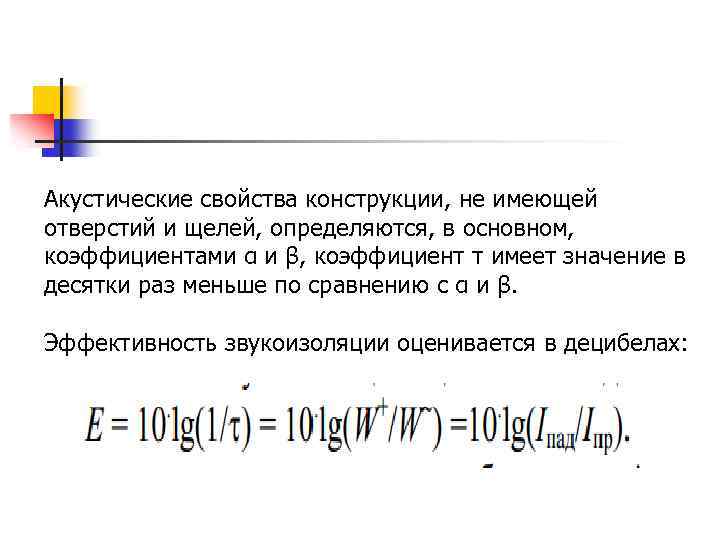

Акустические свойства конструкции, не имеющей отверстий и щелей, определяются, в основном, коэффициентами α и β, коэффициент τ имеет значение в десятки раз меньше по сравнению с α и β. Эффективность звукоизоляции оценивается в децибелах:

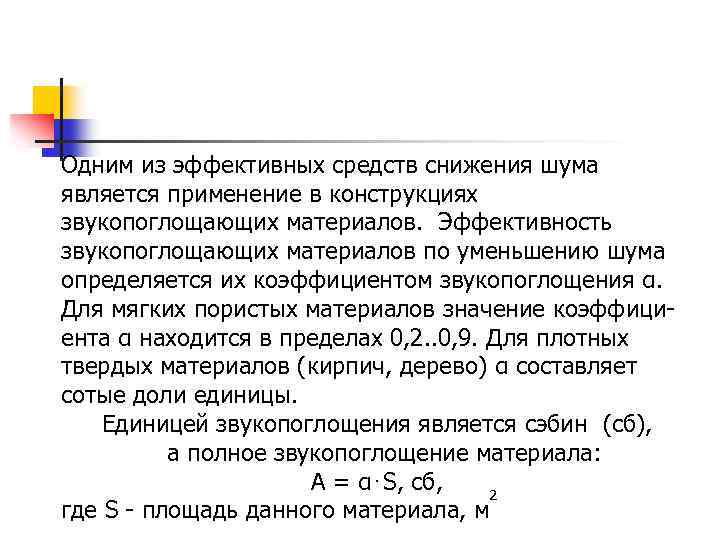

Одним из эффективных средств снижения шума является применение в конструкциях звукопоглощающих материалов. Эффективность звукопоглощающих материалов по уменьшению шума определяется их коэффициентом звукопоглощения α. Для мягких пористых материалов значение коэффициента α находится в пределах 0, 2. . 0, 9. Для плотных твердых материалов (кирпич, дерево) α составляет сотые доли единицы. Единицей звукопоглощения является сэбин (сб), а полное звукопоглощение материала: A = α⋅S, сб, 2 где S - площадь данного материала, м

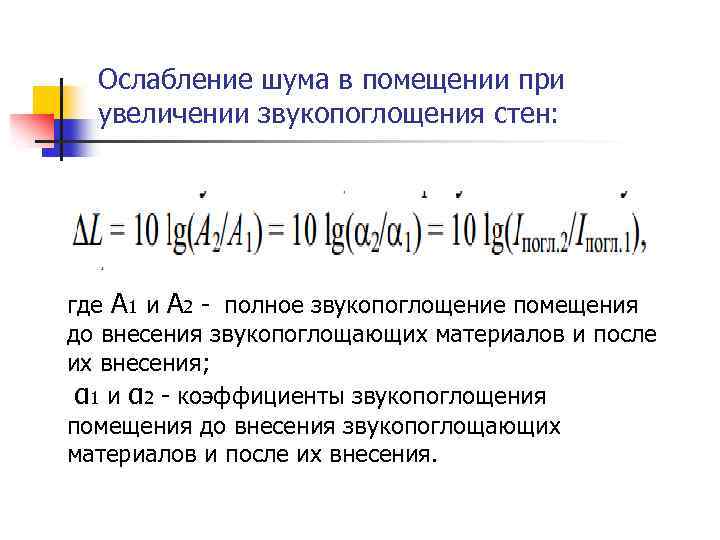

Ослабление шума в помещении при увеличении звукопоглощения стен: где A 1 и A 2 - полное звукопоглощение помещения до внесения звукопоглощающих материалов и после их внесения; α 1 и α 2 - коэффициенты звукопоглощения помещения до внесения звукопоглощающих материалов и после их внесения.

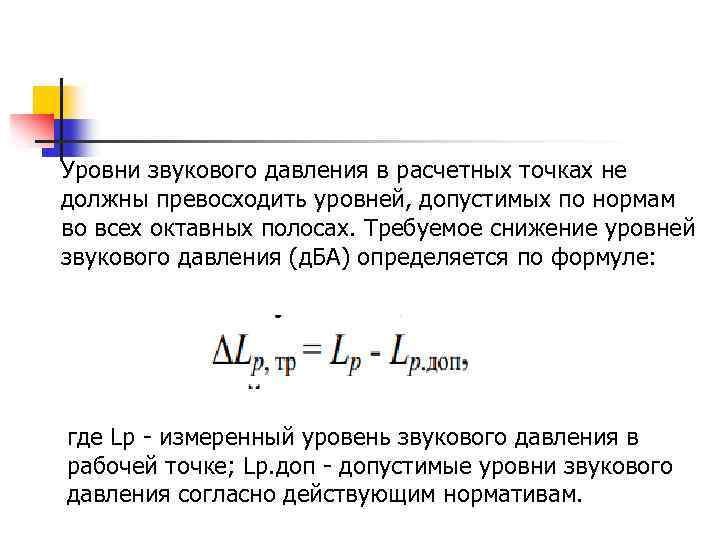

Уровни звукового давления в расчетных точках не должны превосходить уровней, допустимых по нормам во всех октавных полосах. Требуемое снижение уровней звукового давления (д. БА) определяется по формуле: где Lp - измеренный уровень звукового давления в рабочей точке; Lp. доп - допустимые уровни звукового давления согласно действующим нормативам.
