Выполнила студент группы БМ-10 Харина Е. Ю.

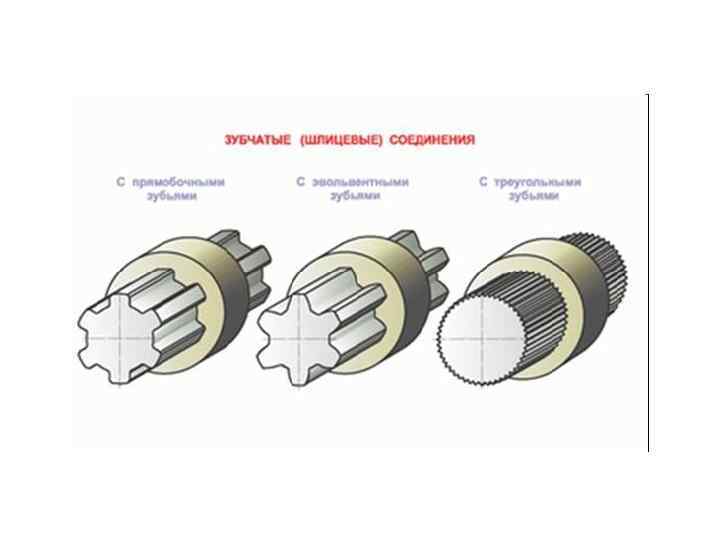

Шлицевое (зубчатое) соединение — соединение вала (охватываемой поверхности) и отверстия (охватывающей поверхности) с помощью шлицев (пазов) и зубьев (выступов), радиально расположенных на поверхности.

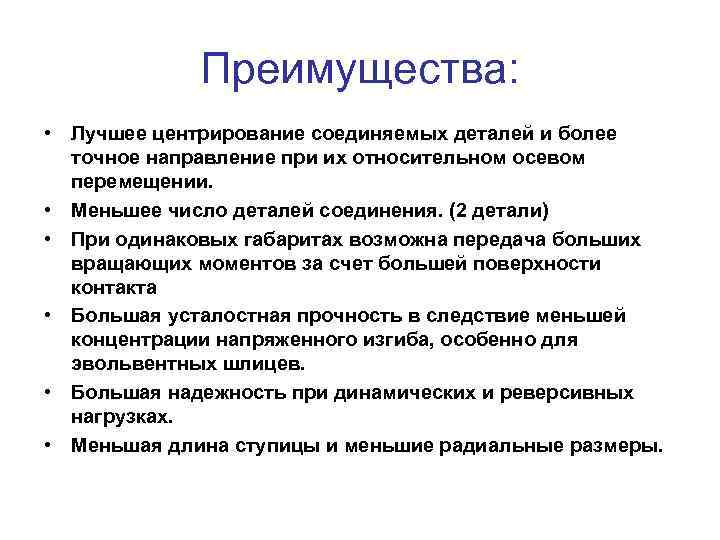

Преимущества: • Лучшее центрирование соединяемых деталей и более точное направление при их относительном осевом перемещении. • Меньшее число деталей соединения. (2 детали) • При одинаковых габаритах возможна передача больших вращающих моментов за счет большей поверхности контакта • Большая усталостная прочность в следствие меньшей концентрации напряженного изгиба, особенно для эвольвентных шлицев. • Большая надежность при динамических и реверсивных нагрузках. • Меньшая длина ступицы и меньшие радиальные размеры.

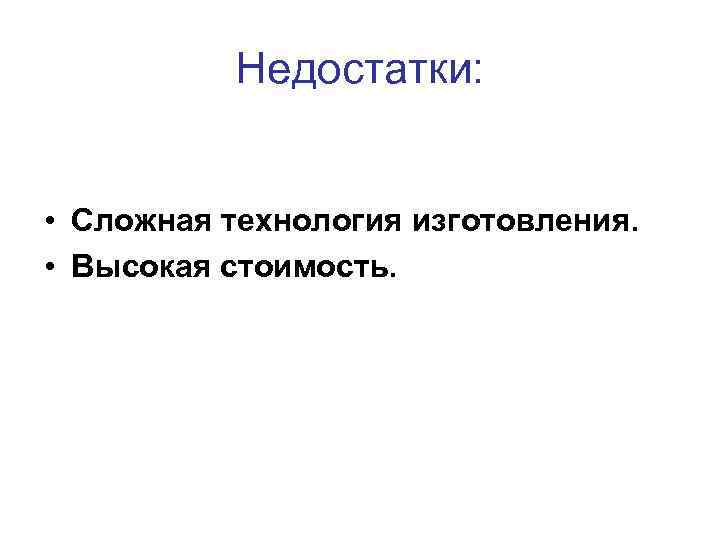

Недостатки: • Сложная технология изготовления. • Высокая стоимость.

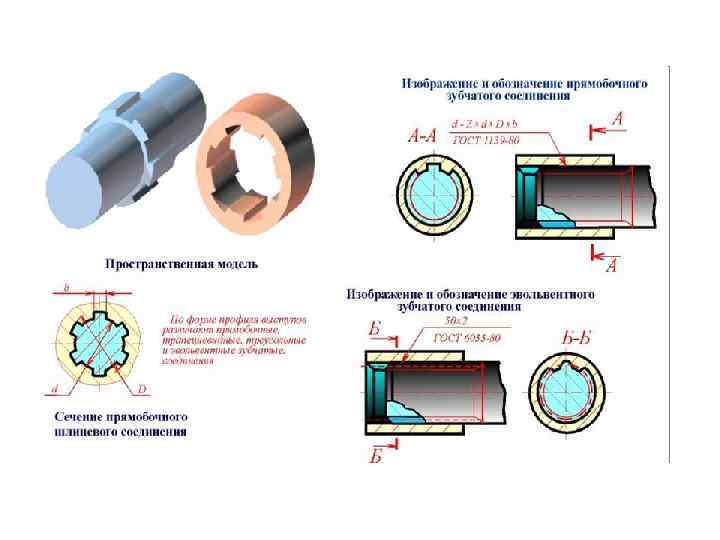

Шлицевые соединения различают: по характеру соединения • неподвижные для закрепления детали на валу (рис. 5. 1). • подвижные, допускающие перемещение вдоль вала (например, блока шестерен коробки передач) по форме зубьев • прямобочные (рис. 5. 1), • эвольвентные (рис. 5. 2, а), • треугольные (рис. 5. 2, 6),

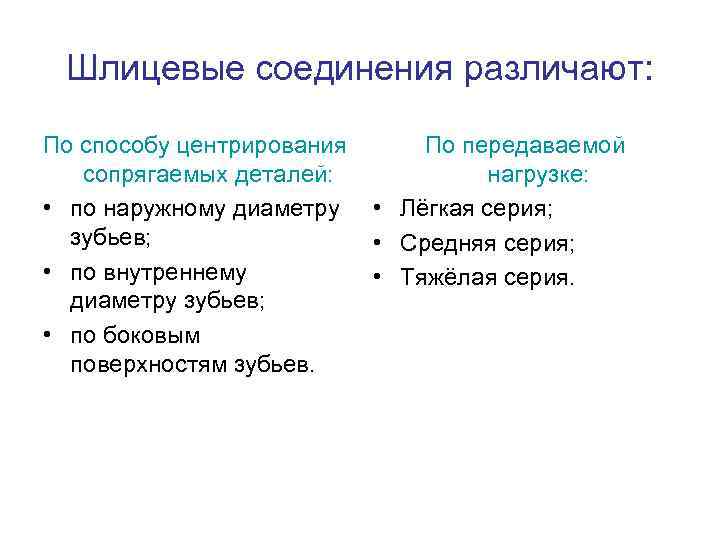

Шлицевые соединения различают: По способу центрирования сопрягаемых деталей: • по наружному диаметру зубьев; • по внутреннему диаметру зубьев; • по боковым поверхностям зубьев. По передаваемой нагрузке: • Лёгкая серия; • Средняя серия; • Тяжёлая серия.

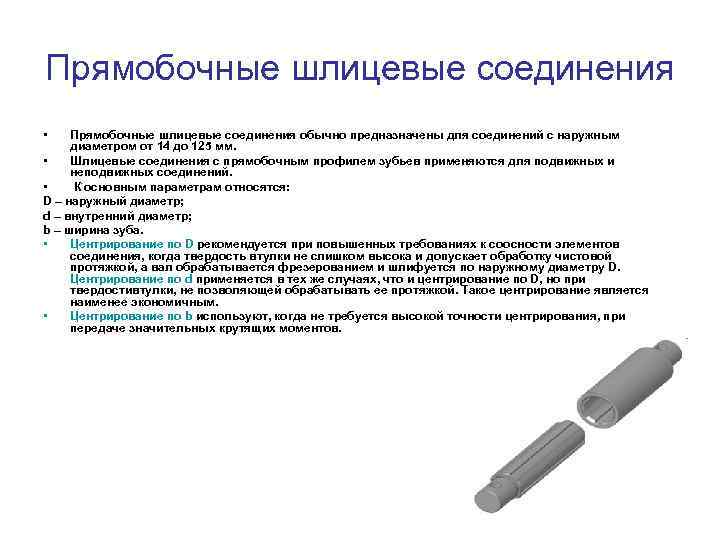

Прямобочные шлицевые соединения • Прямобочные шлицевые соединения обычно предназначены для соединений с наружным диаметром от 14 до 125 мм. • Шлицевые соединения с прямобочным профилем зубьев применяются для подвижных и неподвижных соединений. • К основным параметрам относятся: D – наружный диаметр; d – внутренний диаметр; b – ширина зуба. • Центрирование по D рекомендуется при повышенных требованиях к соосности элементов соединения, когда твердость втулки не слишком высока и допускает обработку чистовой протяжкой, а вал обрабатывается фрезерованием и шлифуется по наружному диаметру D. Центрирование по d применяется в тех же случаях, что и центрирование по D, но при твердостивтулки, не позволяющей обрабатывать ее протяжкой. Такое центрирование является наименее экономичным. • Центрирование по b используют, когда не требуется высокой точности центрирования, при передаче значительных крутящих моментов.
Соединения шлицевые эвольвентные • Имеют то же назначение, что и прямобочные, но обладают рядом преимуществ: технологичностью и большей прочностью. • Шлицевые соединения с эвольвентным профилем зубьев применяются для подвижных и неподвижных соединений. • К основным параметрам относятся: • D – наружный диаметр зубьев, номинальный диаметр соединения; • m – модуль; • z – число зубьев; • α = 30° - угол профиля. • Остальные параметры вычисляются по зависимостям ГОСТ 6033 -80

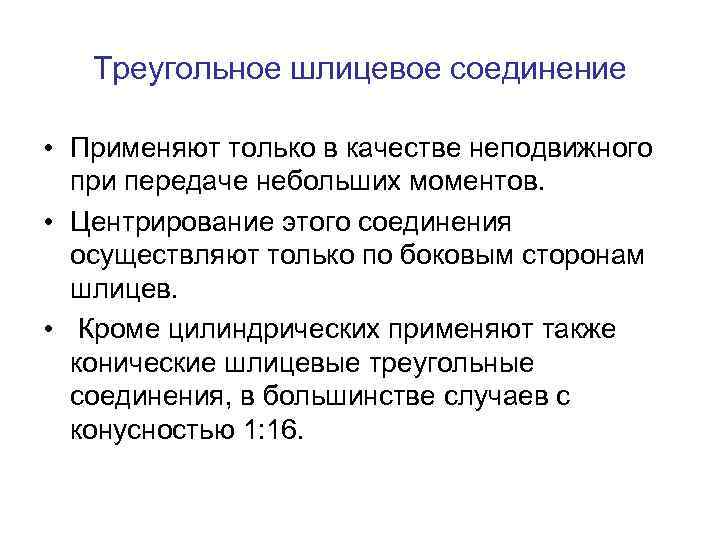

Треугольное шлицевое соединение • Применяют только в качестве неподвижного при передаче небольших моментов. • Центрирование этого соединения осуществляют только по боковым сторонам шлицев. • Кроме цилиндрических применяют также конические шлицевые треугольные соединения, в большинстве случаев с конусностью 1: 16.

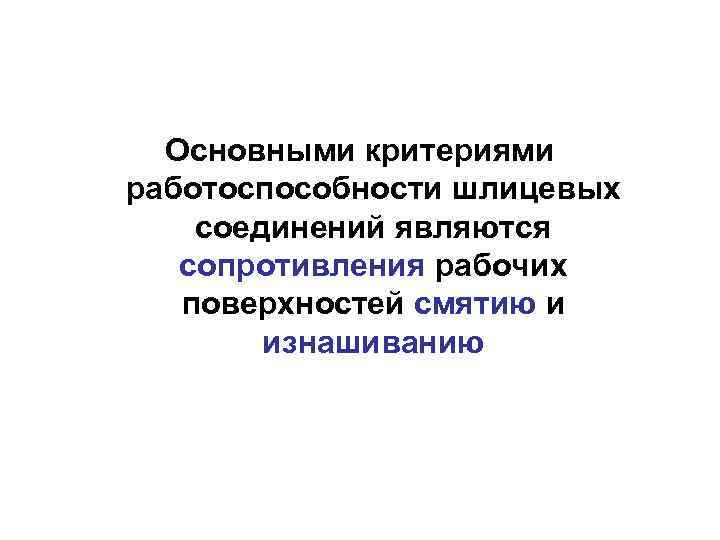

Основными критериями работоспособности шлицевых соединений являются сопротивления рабочих поверхностей смятию и изнашиванию

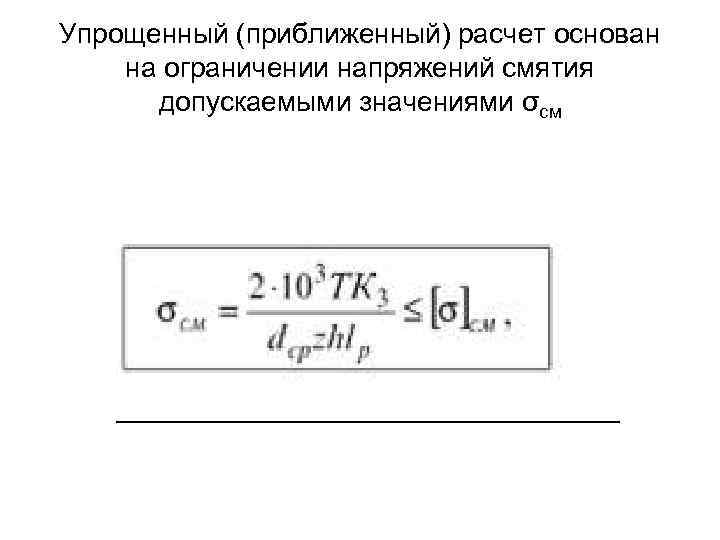

Упрощенный (приближенный) расчет основан на ограничении напряжений смятия допускаемыми значениями σсм

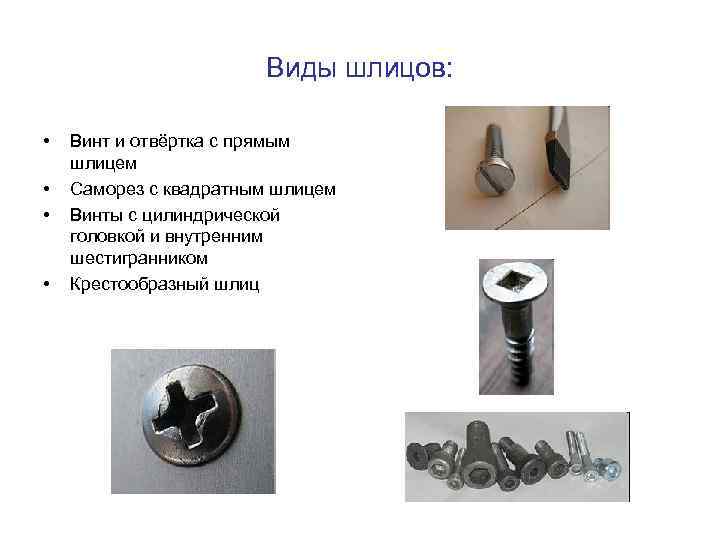

Виды шлицов: • • Винт и отвёртка с прямым шлицем Саморез с квадратным шлицем Винты с цилиндрической головкой и внутренним шестигранником Крестообразный шлиц
