Выполнила: ст. Терентьева Е. М. Группа: МБ-09 -8. Проверила: проф. , д. т. н. , Глебова Е. В.

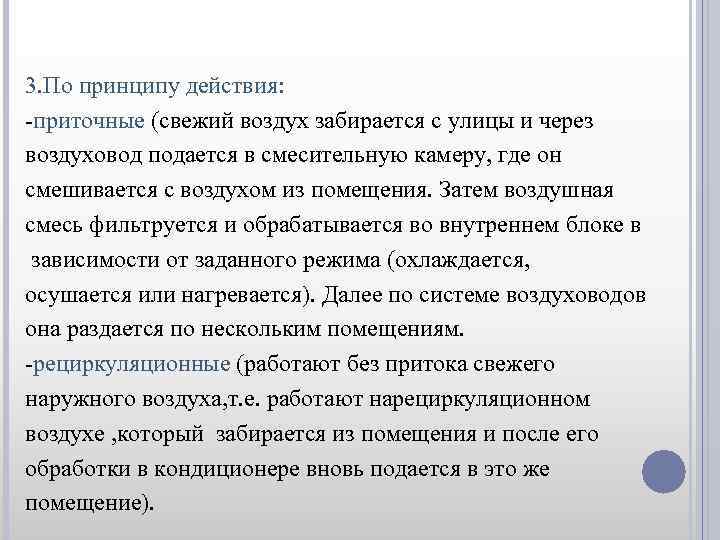

3. По принципу действия: -приточные (свежий воздух забирается с улицы и через воздуховод подается в смесительную камеру, где он смешивается с воздухом из помещения. Затем воздушная смесь фильтруется и обрабатывается во внутреннем блоке в зависимости от заданного режима (охлаждается, осушается или нагревается). Далее по системе воздуховодов она раздается по нескольким помещениям. -рециркуляционные (работают без притока свежего наружного воздуха, т. е. работают нарециркуляционном воздухе , который забирается из помещения и после его обработки в кондиционере вновь подается в это же помещение).

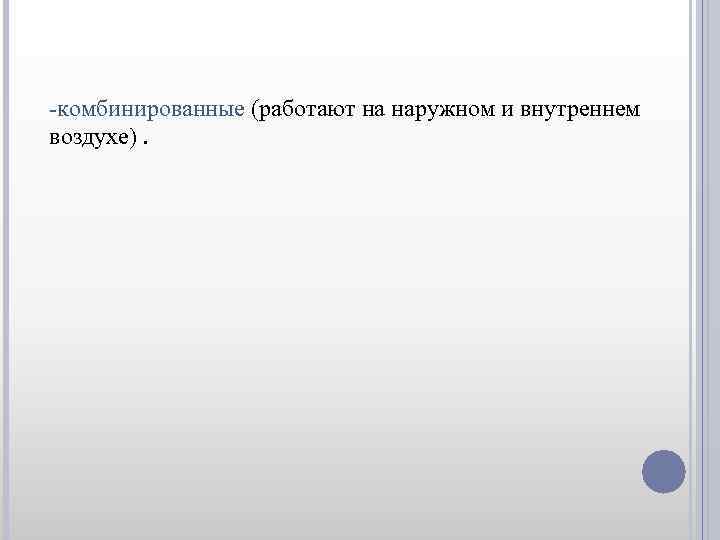

-комбинированные (работают на наружном и внутреннем воздухе).

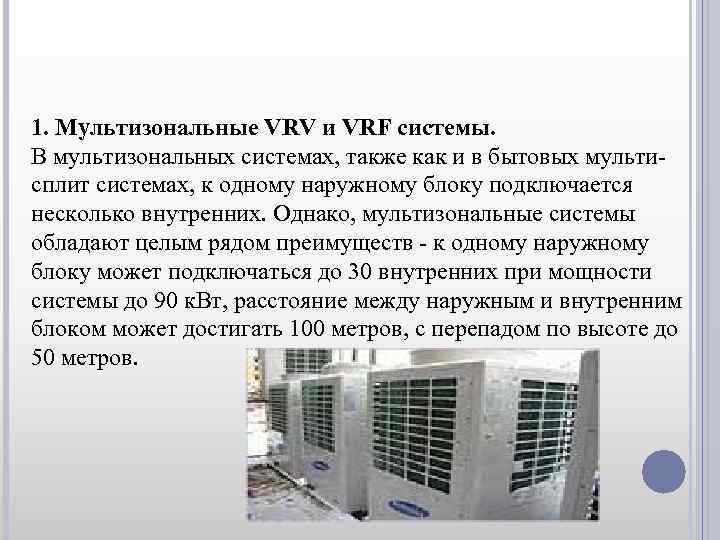

1. Мультизональные VRV и VRF системы. В мультизональных системах, также как и в бытовых мультисплит системах, к одному наружному блоку подключается несколько внутренних. Однако, мультизональные системы обладают целым рядом преимуществ - к одному наружному блоку может подключаться до 30 внутренних при мощности системы до 90 к. Вт, расстояние между наружным и внутренним блоком может достигать 100 метров, с перепадом по высоте до 50 метров.

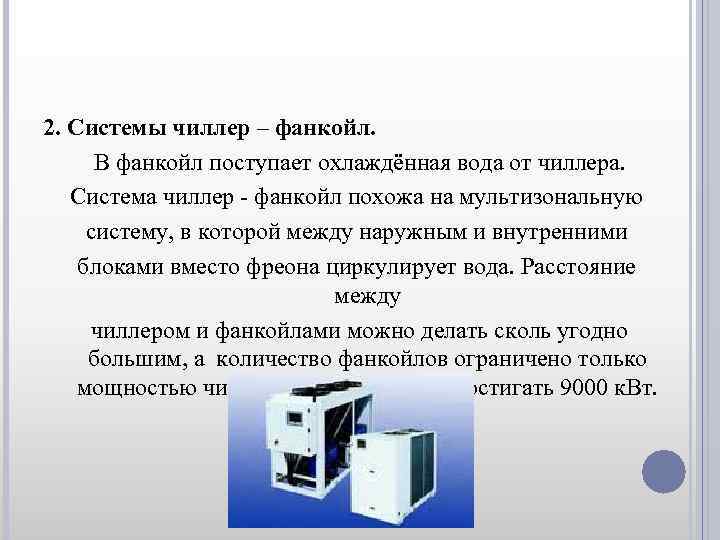

2. Системы чиллер – фанкойл. В фанкойл поступает охлаждённая вода от чиллера. Система чиллер - фанкойл похожа на мультизональную систему, в которой между наружным и внутренними блоками вместо фреона циркулирует вода. Расстояние между чиллером и фанкойлами можно делать сколь угодно большим, а количество фанкойлов ограничено только мощностью чиллера, которая может достигать 9000 к. Вт.
3. Крышный кондиционер или rooftop является моноблочным кондиционером большой мощности. Такие кондиционеры устанавливаются на крыше (отсюда их название) и используются для охлаждения больших помещений - крытых стадионов, концертных залов и т. д.

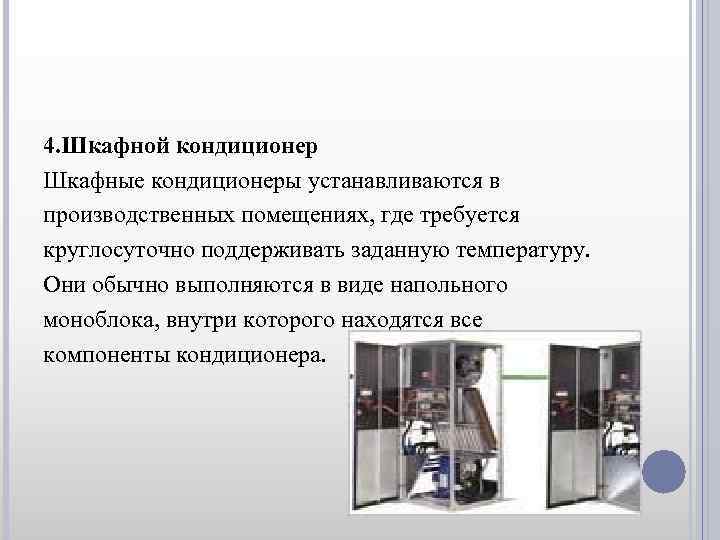

4. Шкафной кондиционер Шкафные кондиционеры устанавливаются в производственных помещениях, где требуется круглосуточно поддерживать заданную температуру. Они обычно выполняются в виде напольного моноблока, внутри которого находятся все компоненты кондиционера.
Кондиционирование воздуха требует по сравнению с вентиляцией больших затрат, но эти затраты быстро окупаются, так как на 4… 10% увеличивается производительность труда и снижается заболеваемость работающих.
