Выполнила: Назиманова Р. И. Применение геодезических сетей

Выполнила: Назиманова Р. И.

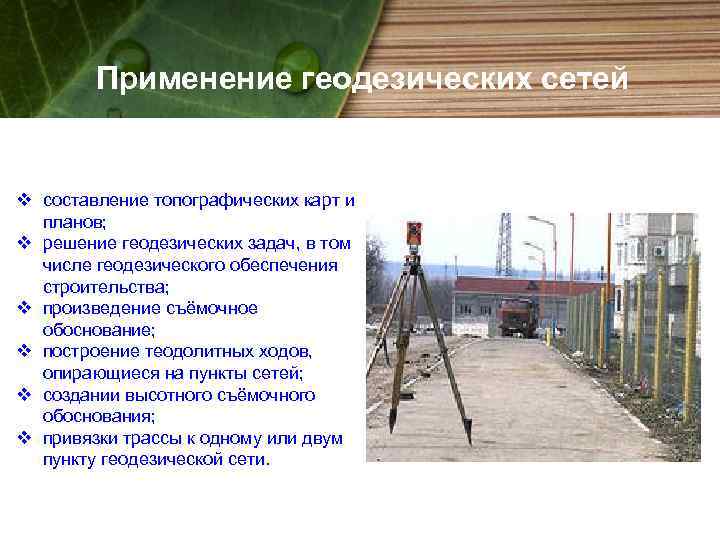

Применение геодезических сетей v составление топографических карт и планов; v решение геодезических задач, в том числе геодезического обеспечения строительства; v произведение съёмочное обоснование; v построение теодолитных ходов, опирающиеся на пункты сетей; v создании высотного съёмочного обоснования; v привязки трассы к одному или двум пункту геодезической сети.

Цель курсовой работы: изучить виды геодезических сетей и определить их особенности. Задачами курсовой работы являются: 1) рассмотреть понятие «Государственная геодезическая сеть» ; 2) описать методы создания геодезических сетей; 3) определить особенности всех видов сетей;

Уже с прошлых веков у людей появилась необходимость делать геодезические работы, связанные с проектированием сетей на местности: была составлена первая русская карта Московского государства, определялись астрономические пункты, постепенно появлялись первые триангуляционные работы, был учрежден Корпус военных топографов (КВТ) и другое.

Виды геодезических сетей Глобальные Государственные Сети сгущения Местные сети Государственная геодезическая сеть Государственная нивелирная сеть Государственная гравиметрическая сеть

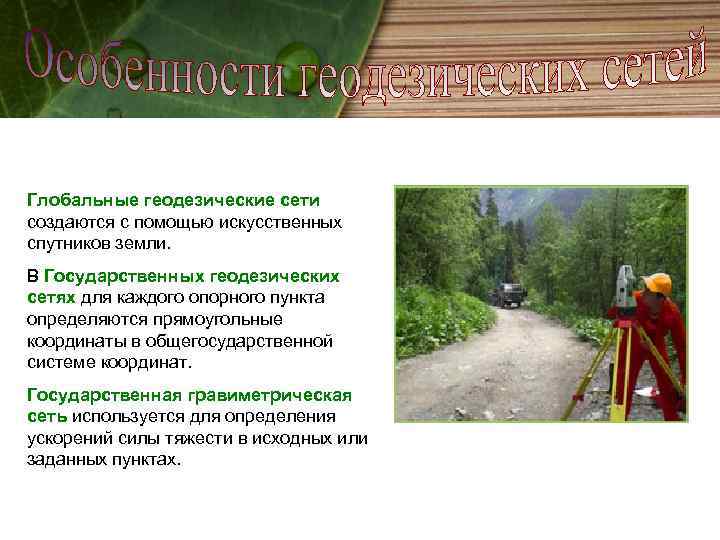

Глобальные геодезические сети создаются с помощью искусственных спутников земли. В Государственных геодезических сетях для каждого опорного пункта определяются прямоугольные координаты в общегосударственной системе координат. Государственная гравиметрическая сеть используется для определения ускорений силы тяжести в исходных или заданных пунктах.

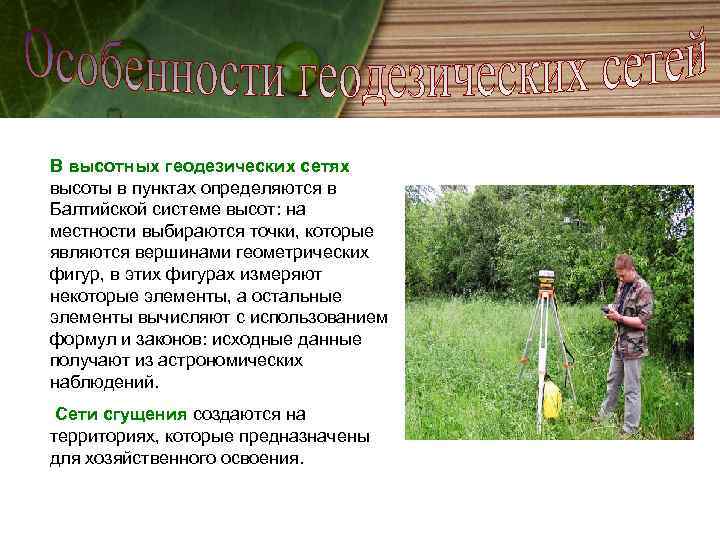

В высотных геодезических сетях высоты в пунктах определяются в Балтийской системе высот: на местности выбираются точки, которые являются вершинами геометрических фигур, в этих фигурах измеряют некоторые элементы, а остальные элементы вычисляют с использованием формул и законов: исходные данные получают из астрономических наблюдений. Сети сгущения создаются на территориях, которые предназначены для хозяйственного освоения.

Государственная геодезическая сеть Триангуляция Трилатерация Полигонометрия делятся на 1, 2, 3 и 4 классы Геометрическое нивелирование делятся на I, III и IV классы

В триангуляции в каждом из треугольников измеряют все горизонтальные углы, а в конце их цепи, либо в какомлибо определенном месте сплошной сети как минимум две стороны, называемые базисами. Схемы привязки триангуляции

Схемы построения сетей 3 и 4 классов Каждый последующий класс строится внутри предыдущего Схема построения сети триангуляции 2 класса внутри полигона 1 класса

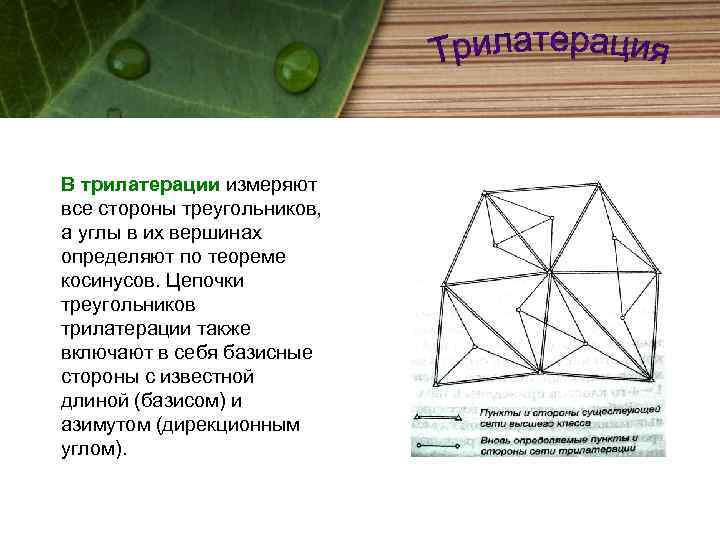

В трилатерации измеряют все стороны треугольников, а углы в их вершинах определяют по теореме косинусов. Цепочки треугольников трилатерации также включают в себя базисные стороны с известной длиной (базисом) и азимутом (дирекционным углом).

Полигонометрия Метод полигонометрии характеризуется построением на местности систем ломаных ходов, в которых измеряют все ходы и горизонтальные углы в точках поворота. Полигонометрия: а — траверсная (магистральная); б — параллактическая (базисная)

Методы построения геодезических сетей а) – метод триангуляции; б) – метод трилатерации; в) метод полигонометрии

Государственная нивелирная сеть служит для определения высот пунктов относительно поверхности квазигеоида. Высоты пунктов государственной нивелирной сети определяют методом геометрического нивелирования. Схема развития сетей нивелирования I—IVклассов

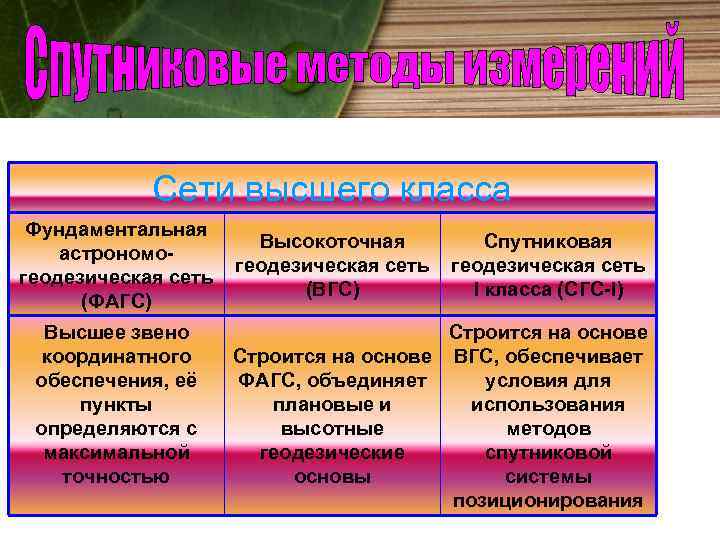

Сети высшего класса Фундаментальная астрономогеодезическая сеть (ФАГС) Высшее звено координатного обеспечения, её пункты определяются с максимальной точностью Высокоточная геодезическая сеть (ВГС) Спутниковая геодезическая сеть I класса (СГС-I) Строится на основе ВГС, обеспечивает ФАГС, объединяет условия для плановые и использования высотные методов геодезические спутниковой основы системы позиционирования

Расположение пунктов на территории РФ

Опорная межевая сеть является геодезической сетью специального назначения, которая создается для геодезического обеспечения государственного земельного кадастра, землеустройства и управлению земельным фондом страны. Такие сети создают в случаях, когда плотность существующих геодезических сетей не соответствует требованиям, предъявляемым при их построении.
