Выполнил: Жаналин А. С. Астана, 2014

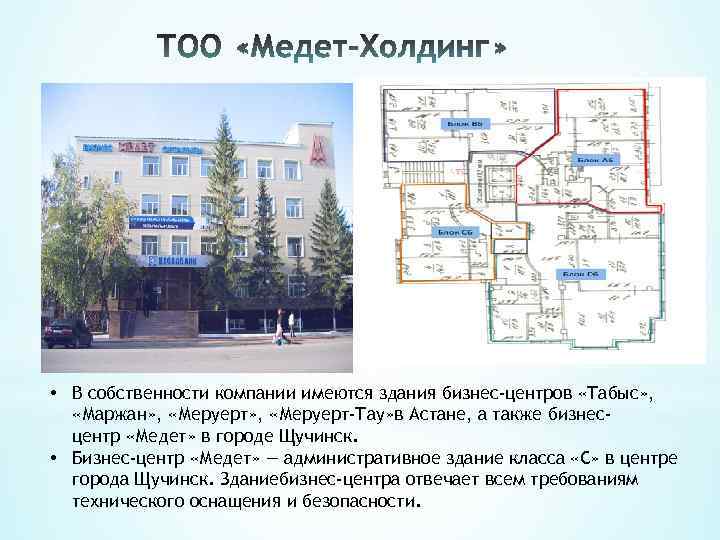

• В собственности компании имеются здания бизнес-центров «Табыс» , «Маржан» , «Меруерт-Тау» в Астане, а также бизнесцентр «Медет» в городе Щучинск. • Бизнес-центр «Медет» — административное здание класса «С» в центре города Щучинск. Зданиебизнес-центра отвечает всем требованиям технического оснащения и безопасности.

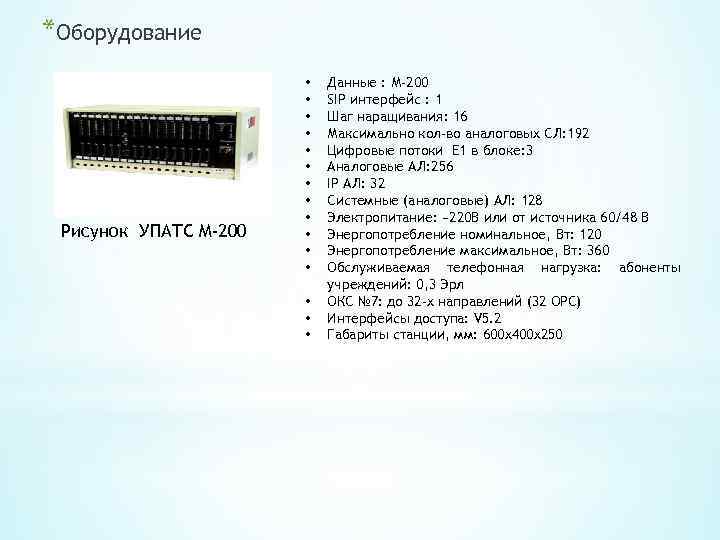

*Оборудование Рисунок УПАТС M-200 • • • • Данные : М-200 SIP интерфейс : 1 Шаг наращивания: 16 Максимально кол-во аналоговых СЛ: 192 Цифровые потоки Е 1 в блоке: 3 Аналоговые АЛ: 256 IP АЛ: 32 Системные (аналоговые) АЛ: 128 Электропитание: ~220 В или от источника 60/48 В Энергопотребление номинальное, Вт: 120 Энергопотребление максимальное, Вт: 360 Обслуживаемая телефонная нагрузка: абоненты учреждений: 0, 3 Эрл ОКС № 7: до 32 -х направлений (32 OPC) Интерфейсы доступа: V 5. 2 Габариты станции, мм: 600 х400 х250
Рисунок Серверный настенный шкаф 15 U 450 Патч – панель 19 дюймов 48* RJ – 45 UTP, неэкранированная: - Количество портов: 48; - Тип разъемов: RJ – 45; - Тип патч - панели: в стойку; - Высота: 2 U; - Категория : 5 е; - Экранирование: неэкранированная; - Тип: IDC; - Ножей: Dual; - Цвет корпуса: черный.

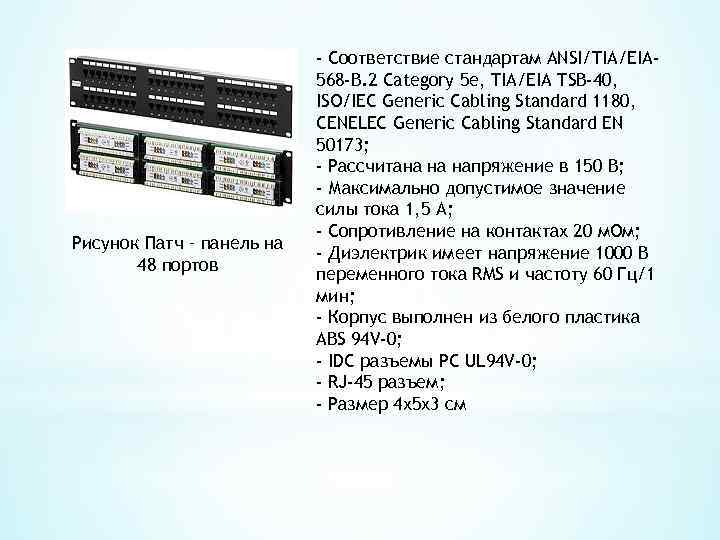

Рисунок Патч – панель на 48 портов - Соответствие стандартам ANSI/TIA/EIA 568 -B. 2 Category 5 e, TIA/EIA TSB-40, ISO/IEC Generic Cabling Standard 1180, CENELEC Generic Cabling Standard EN 50173; - Рассчитана на напряжение в 150 В; - Максимально допустимое значение силы тока 1, 5 А; - Сопротивление на контактах 20 м. Ом; - Диэлектрик имеет напряжение 1000 В переменного тока RMS и частоту 60 Гц/1 мин; - Корпус выполнен из белого пластика ABS 94 V-0; - IDC разъемы PC UL 94 V-0; - RJ-45 разъем; - Размер 4 х5 х3 см

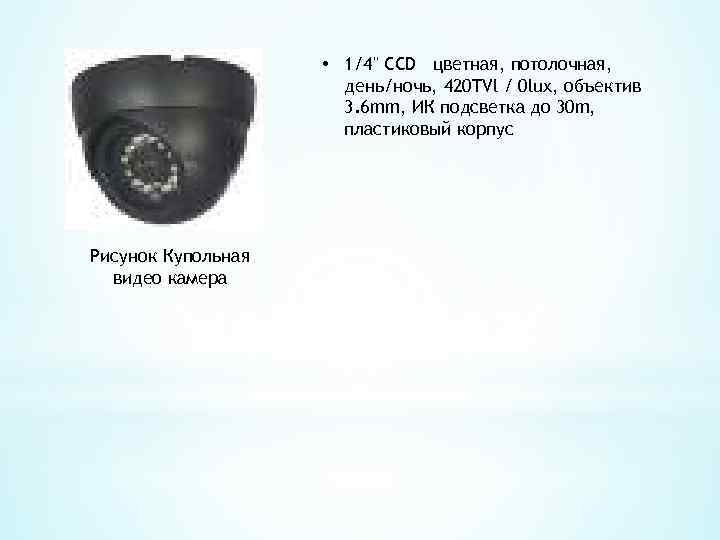

• 1/4" CCD цветная, потолочная, день/ночь, 420 TVl / 0 lux, объектив 3. 6 mm, ИК подсветка до 30 m, пластиковый корпус Рисунок Купольная видео камера

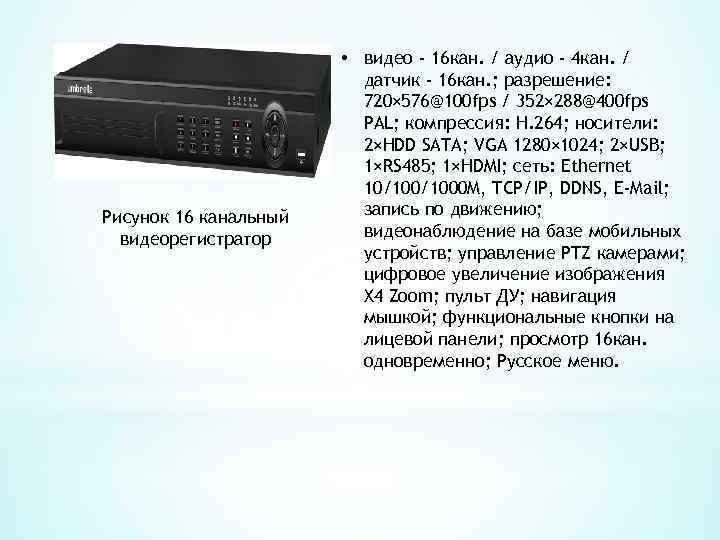

Рисунок 16 канальный видеорегистратор • видео - 16 кан. / аудио - 4 кан. / датчик - 16 кан. ; разрешение: 720× 576@100 fps / 352× 288@400 fps PAL; компрессия: H. 264; носители: 2×HDD SATA; VGA 1280× 1024; 2×USB; 1×RS 485; 1×HDMI; сеть: Ethernet 10/1000 M, TCP/IP, DDNS, E-Mail; запись по движению; видеонаблюдение на базе мобильных устройств; управление PTZ камерами; цифровое увеличение изображения X 4 Zoom; пульт ДУ; навигация мышкой; функциональные кнопки на лицевой панели; просмотр 16 кан. одновременно; Русское меню.
Рисунок Кабель коаксиальный, с жилами питания • Кабель V-Connect RG-59 Combo, предназначен для прокладки внутри помещений. Медная жила позволяет без существенных потерь передавать видеосигнал на большие расстояния. Сигнальные жилы служат для обеспечения питанием видеокамер.
• • Рисунок Извещатель охранный «С 2000 -ИК» исп. 03 • от • • Рабочая дальность действия извещателя: 12 м Чувствительность извещателя обеспечивает выдачу тревоги при перемещении человека со скоростью от 0, 3 до 3, 0 м/с на расстояние не более 3 м Ток потребления (при отключенной индикации), не более: 0, 6 м. А Время технической готовности извещателя, не более: 15 секунд Рабочий диапазон температур минус: 30 до +50°С Габаритные размеры, не более: 68 x 93 x 41 мм Масса, не более: 125 г

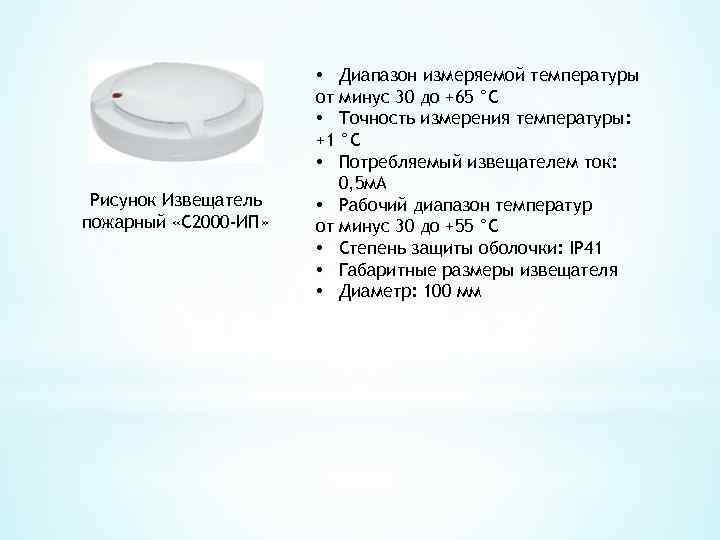

Рисунок Извещатель пожарный «С 2000 -ИП» • Диапазон измеряемой температуры от минус 30 до +65 °С • Точность измерения температуры: +1 °С • Потребляемый извещателем ток: 0, 5 м. А • Рабочий диапазон температур от минус 30 до +55 °С • Степень защиты оболочки: IP 41 • Габаритные размеры извещателя • Диаметр: 100 мм
Рисунок Извещатель пожарный «ручной» «ИПР 513 -3 А» исп. 01, «ИПР 513 -3 А» исп. 02 Извещатель пожарный ручной адресный электроконтактный предназначен для использования совместно с «С 2000 -КДЛ» для формирования тревожного сообщения «Пожар» при разрушении пластикового окна. - Легкость разрушения пластикового окна – разламывание на две половинки при нажатии; - Отсутствие дополнительных действий – срабатывание при разломе окна; - Питание по двухпроводной линии связи от «С 2000 -КДЛ» ; - Световая индикация состояния, режима «Пожар» ; - Возможность эксплуатационной проверки ключом; - Адрес извещателя запоминается в энергонезависимой памяти; - Эргономичность; - Современный дизайн;
Рисунок Датчик разбития стекла «С 2000 -СТ» • Максимальная рабочая дальность действия: 6 м • Потребляемый извещателем ток, не более: 2 м. А • Время технической готовности, не более: 10 с • Рабочий диапазон температур: от минус 10 до + 45 °С • Габаритные размеры, не более: 75 х65 х25 мм

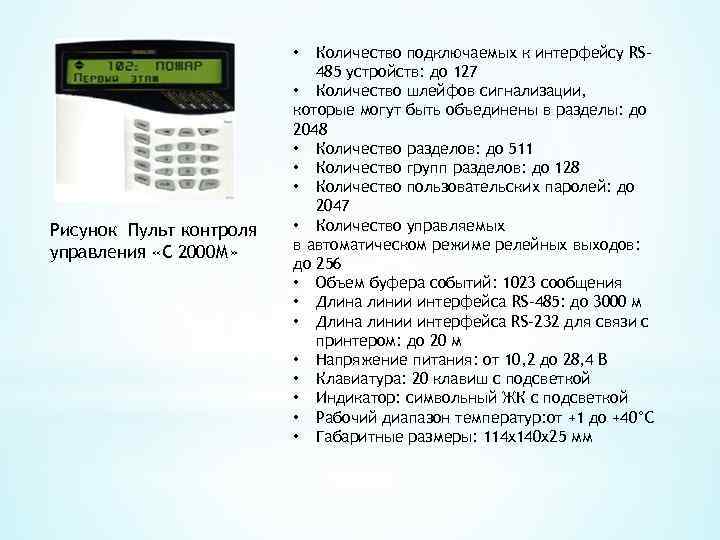

Количество подключаемых к интерфейсу RS 485 устройств: до 127 • Количество шлейфов сигнализации, которые могут быть объединены в разделы: до 2048 • Количество разделов: до 511 • Количество групп разделов: до 128 • Количество пользовательских паролей: до 2047 • Количество управляемых в автоматическом режиме релейных выходов: до 256 • Объем буфера событий: 1023 сообщения • Длина линии интерфейса RS-485: до 3000 м • Длина линии интерфейса RS-232 для связи с принтером: до 20 м • Напряжение питания: от 10, 2 до 28, 4 В • Клавиатура: 20 клавиш с подсветкой • Индикатор: символьный ЖК с подсветкой • Рабочий диапазон температур: от +1 до +40°С • Габаритные размеры: 114 x 140 x 25 мм • Рисунок Пульт контроля управления «С 2000 М»

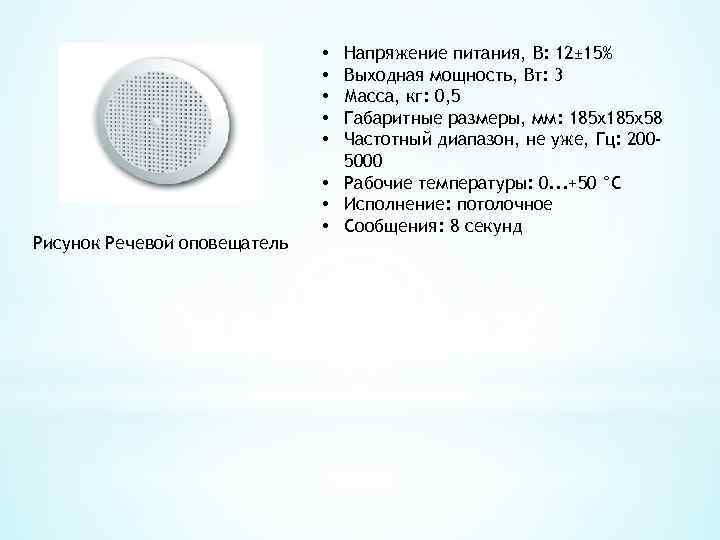

Напряжение питания, В: 12± 15% Выходная мощность, Вт: 3 Масса, кг: 0, 5 Габаритные размеры, мм: 185 х58 Частотный диапазон, не уже, Гц: 2005000 • Рабочие температуры: 0. . . +50 °C • Исполнение: потолочное • Сообщения: 8 секунд • • • Рисунок Речевой оповещатель

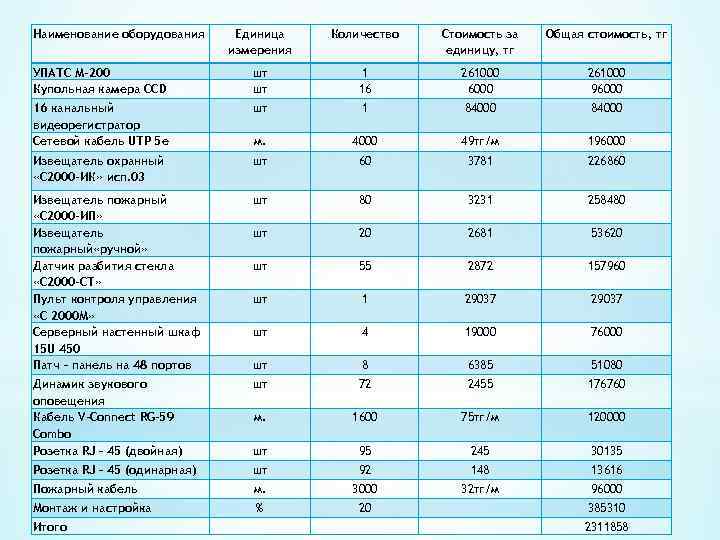

Наименование оборудования Единица измерения Количество Стоимость за единицу, тг Общая стоимость, тг УПАТС М-200 Купольная камера CCD шт шт 1 16 261000 6000 261000 96000 16 канальный видеорегистратор Сетевой кабель UTP 5 е шт 1 84000 м. 4000 49 тг/м 196000 Извещатель охранный «С 2000 -ИК» исп. 03 шт 60 3781 226860 Извещатель пожарный «С 2000 -ИП» Извещатель пожарный «ручной» Датчик разбития стекла «С 2000 -СТ» Пульт контроля управления «С 2000 М» Серверный настенный шкаф 15 U 450 Патч – панель на 48 портов шт 80 3231 258480 шт 20 2681 53620 шт 55 2872 157960 шт 1 29037 шт 4 19000 76000 шт 8 6385 51080 Динамик звукового оповещения Кабель V-Connect RG-59 Combo Розетка RJ – 45 (двойная) шт 72 2455 176760 м. 1600 75 тг/м 120000 шт 95 245 30135 Розетка RJ – 45 (одинарная) шт 92 148 13616 Пожарный кабель м. 3000 32 тг/м 96000 Монтаж и настройка % 20 385310 Итого 2311858

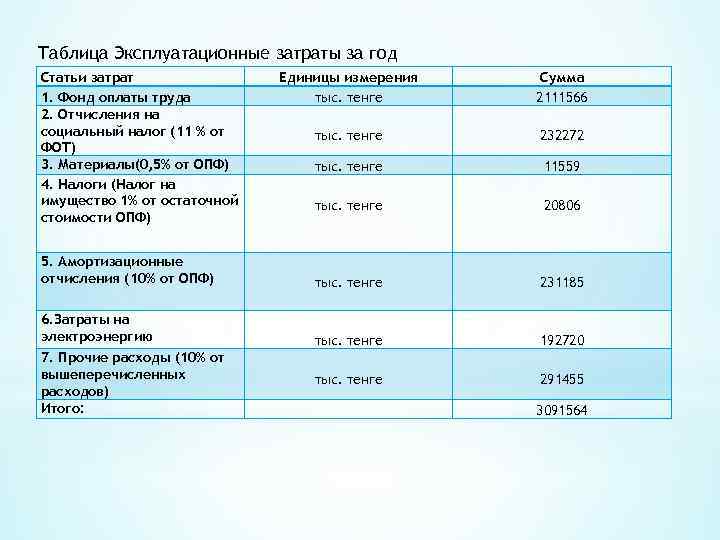

Таблица Эксплуатационные затраты за год Статьи затрат 1. Фонд оплаты труда 2. Отчисления на социальный налог (11 % от ФОТ) 3. Материалы(0, 5% от ОПФ) 4. Налоги (Налог на имущество 1% от остаточной стоимости ОПФ) Единицы измерения тыс. тенге 5. Амортизационные отчисления (10% от ОПФ) 6. Затраты на электроэнергию 7. Прочие расходы (10% от вышеперечисленных расходов) Итого: Сумма 2111566 232272 11559 20806 тыс. тенге 231185 192720 291455 3091564
Таблица Показатели экономической эффективности Наименование Показателей Единица измерения Значение показателей 1. Инвестции тыс. тенге 2311, 858 2. Доходы тыс. тенге 6799, 600 3. Эксплутационный расход 3091, 564 тыс. тенге 4. Прибыль от реализации услуг тыс. тенге 5. Подоходный налог тыс. тенге 741607, 0 6. Чистая прибыль тыс. тенге 2966, 429 7. Рентабельность % 95 месяц 1 8. Окупаемость 3708, 036

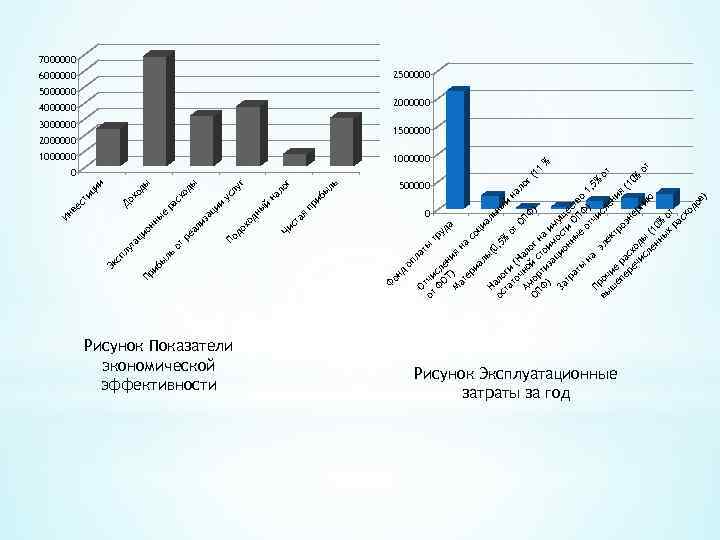

Рисунок Показатели экономической эффективности та я г ь ыл ло на иб пр ый г ы лу ус од ды хо сх ра ии ац е дн хо Чи с до из ал ре По от ны он ци До ии 6000000 5000000 4000000 3000000 2000000 1000000 500000 0 оп ла От ты от чи тр Ф сл уд ОТ ен а ) ия М ат на ер со иа ци лы ал На (0 ьн , 5 ос ло ый % та ги от на то ( ОП ч Н ло Ам но ал г Ф (1 ОП ор й с ог ) 1 Ф ти то на % ) за им им ци ос у За он ти ще тр ны О ст ат е ПФ во ы от ) 1, на 5% чи Пр эл сл от вы оч ек ен ш ие тр ия еп р оэ ер ас (1 не 0% еч хо рг ис ды от ию ле ( 10 нн % ых о ра т сх од ов ) он д Ф ль бы Пр и та лу сп Эк иц ст Ин ве 7000000 2500000 2000000 1500000 Рисунок Эксплуатационные затраты за год

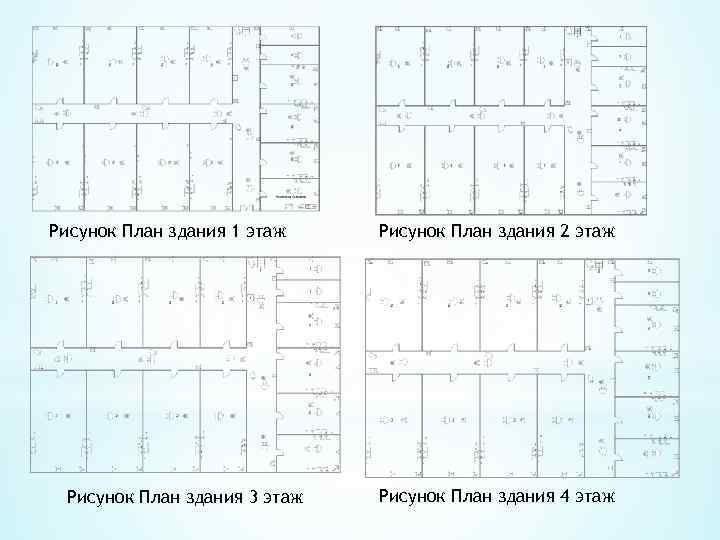

Рисунок План здания 1 этаж Рисунок План здания 3 этаж Рисунок План здания 2 этаж Рисунок План здания 4 этаж
