Выполнил В И Черномырдин Руководитель М Е Орехов

Выполнил: В. И. Черномырдин Руководитель: М. Е. Орехов

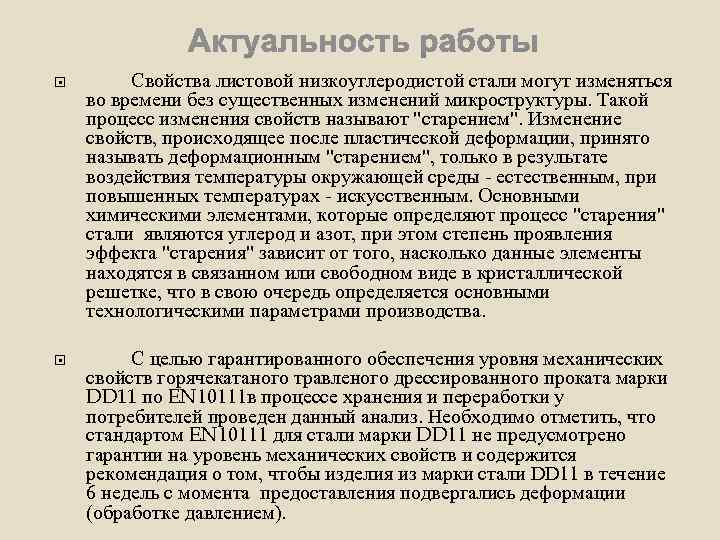

Свойства листовой низкоуглеродистой стали могут изменяться во времени без существенных изменений микроструктуры. Такой процесс изменения свойств называют "старением". Изменение свойств, происходящее после пластической деформации, принято называть деформационным "старением", только в результате воздействия температуры окружающей среды - естественным, при повышенных температурах - искусственным. Основными химическими элементами, которые определяют процесс "старения" стали являются углерод и азот, при этом степень проявления эффекта "старения" зависит от того, насколько данные элементы находятся в связанном или свободном виде в кристаллической решетке, что в свою очередь определяется основными технологическими параметрами производства. С целью гарантированного обеспечения уровня механических свойств горячекатаного травленого дрессированного проката марки DD 11 по EN 10111 в процессе хранения и переработки у потребителей проведен данный анализ. Необходимо отметить, что стандартом EN 10111 для стали марки DD 11 не предусмотрено гарантии на уровень механических свойств и содержится рекомендация о том, чтобы изделия из марки стали DD 11 в течение 6 недель с момента предоставления подвергались деформации (обработке давлением).

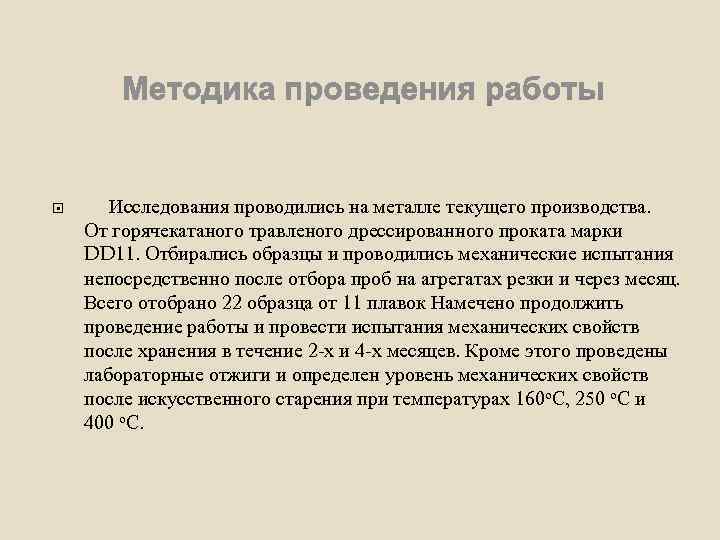

Исследования проводились на металле текущего производства. От горячекатаного травленого дрессированного проката марки DD 11. Отбирались образцы и проводились механические испытания непосредственно после отбора проб на агрегатах резки и через месяц. Всего отобрано 22 образца от 11 плавок Намечено продолжить проведение работы и провести испытания механических свойств после хранения в течение 2 -х и 4 -х месяцев. Кроме этого проведены лабораторные отжиги и определен уровень механических свойств после искусственного старения при температурах 160 о. С, 250 о. С и 400 о. С.

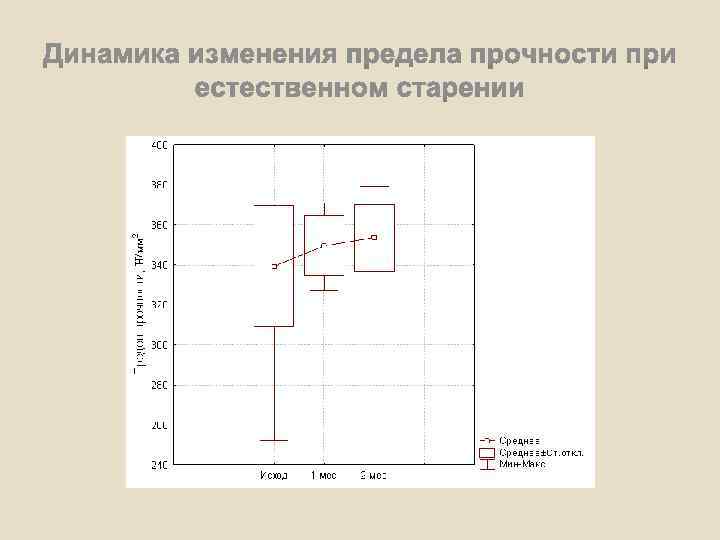

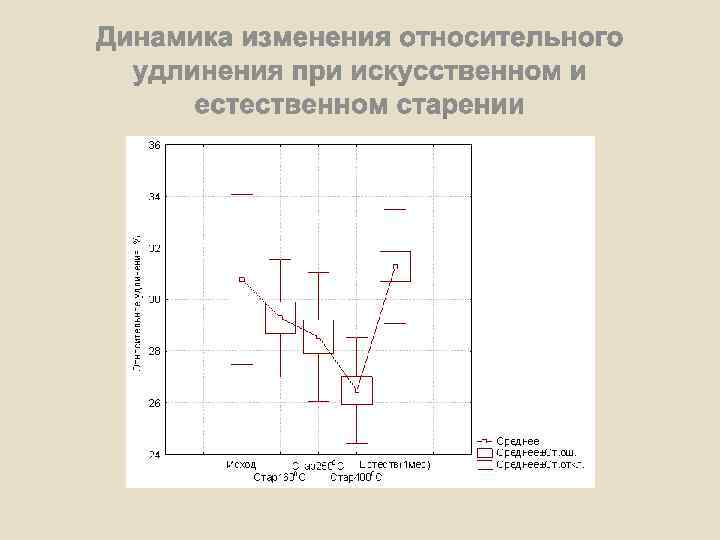

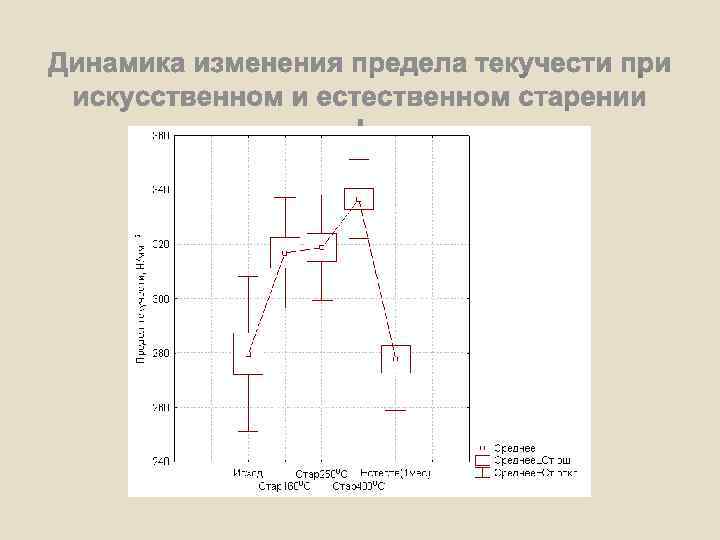

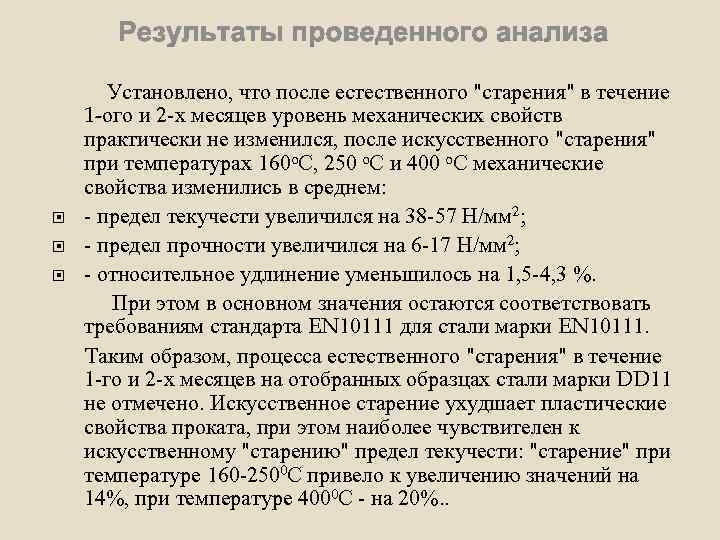

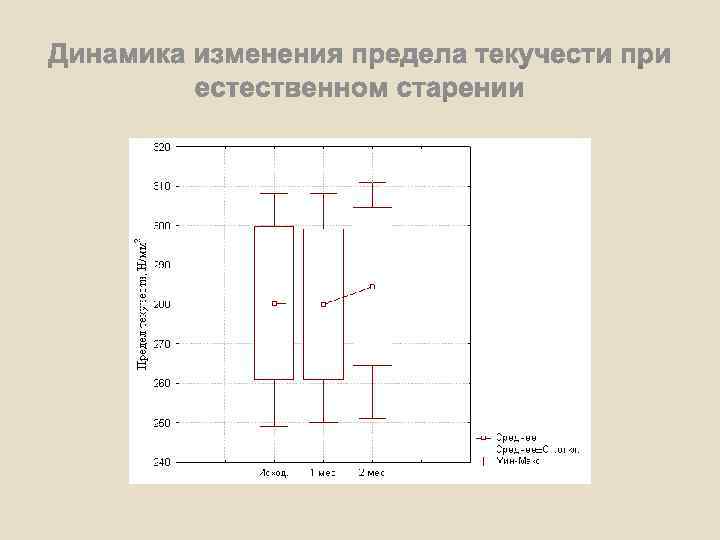

Установлено, что после естественного "старения" в течение 1 -ого и 2 -х месяцев уровень механических свойств практически не изменился, после искусственного "старения" при температурах 160 о. С, 250 о. С и 400 о. С механические свойства изменились в среднем: - предел текучести увеличился на 38 -57 Н/мм 2; - предел прочности увеличился на 6 -17 Н/мм 2; - относительное удлинение уменьшилось на 1, 5 -4, 3 %. При этом в основном значения остаются соответствовать требованиям стандарта EN 10111 для стали марки EN 10111. Таким образом, процесса естественного "старения" в течение 1 -го и 2 -х месяцев на отобранных образцах стали марки DD 11 не отмечено. Искусственное старение ухудшает пластические свойства проката, при этом наиболее чувствителен к искусственному "старению" предел текучести: "старение" при температуре 160 -2500 С привело к увеличению значений на 14%, при температуре 4000 С - на 20%. .
