Выполнил: ст. гр. СП-564 Мальцев А. С.

Выполнил: ст. гр. СП-564 Мальцев А. С.

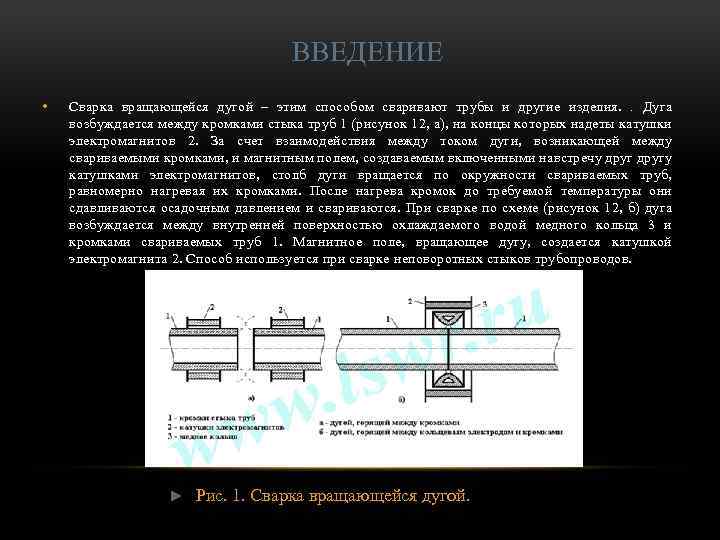

ВВЕДЕНИЕ • Сварка вращающейся дугой – этим способом сваривают трубы и другие изделия. . Дуга возбуждается между кромками стыка труб 1 (рисунок 12, а), на концы которых надеты катушки электромагнитов 2. За счет взаимодействия между током дуги, возникающей между свариваемыми кромками, и магнитным полем, создаваемым включенными навстречу другу катушками электромагнитов, столб дуги вращается по окружности свариваемых труб, равномерно нагревая их кромками. После нагрева кромок до требуемой температуры они сдавливаются осадочным давлением и свариваются. При сварке по схеме (рисунок 12, б) дуга возбуждается между внутренней поверхностью охлаждаемого водой медного кольца 3 и кромками свариваемых труб 1. Магнитное поле, вращающее дугу, создается катушкой электромагнита 2. Способ используется при сварке неповоротных стыков трубопроводов. ► Рис. 1. Сварка вращающейся дугой.

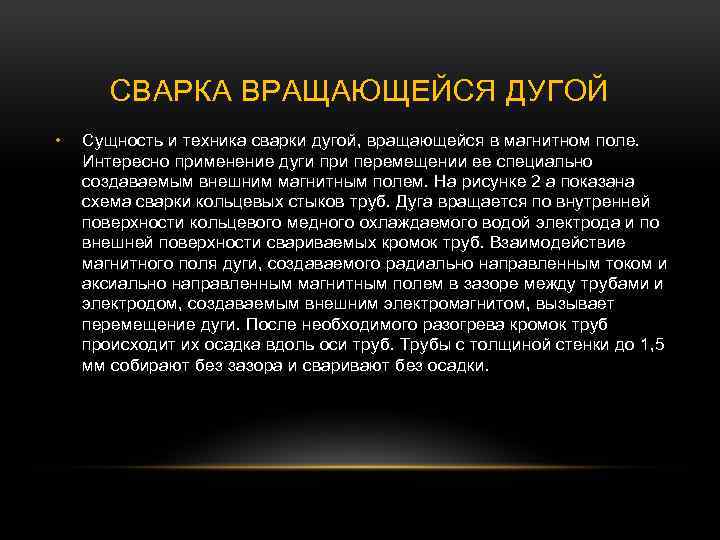

СВАРКА ВРАЩАЮЩЕЙСЯ ДУГОЙ • Сущность и техника сварки дугой, вращающейся в магнитном поле. Интересно применение дуги при перемещении ее специально создаваемым внешним магнитным полем. На рисунке 2 а показана схема сварки кольцевых стыков труб. Дуга вращается по внутренней поверхности кольцевого медного охлаждаемого водой электрода и по внешней поверхности свариваемых кромок труб. Взаимодействие магнитного поля дуги, создаваемого радиально направленным током и аксиально направленным магнитным полем в зазоре между трубами и электродом, создаваемым внешним электромагнитом, вызывает перемещение дуги. После необходимого разогрева кромок труб происходит их осадка вдоль оси труб. Трубы с толщиной стенки до 1, 5 мм собирают без зазора и сваривают без осадки.

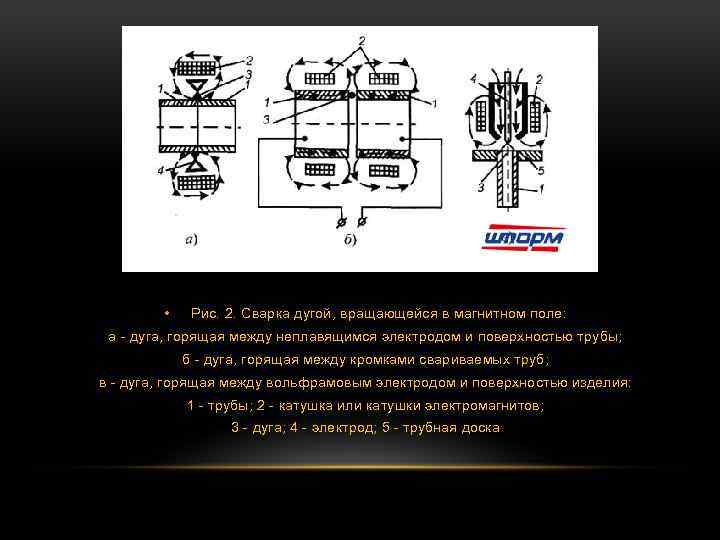

• Рис. 2. Сварка дугой, вращающейся в магнитном поле: а - дуга, горящая между неплавящимся электродом и поверхностью трубы; б - дуга, горящая между кромками свариваемых труб; в - дуга, горящая между вольфрамовым электродом и поверхностью изделия: 1 - трубы; 2 - катушка или катушки электромагнитов; 3 - дуга; 4 - электрод; 5 - трубная доска

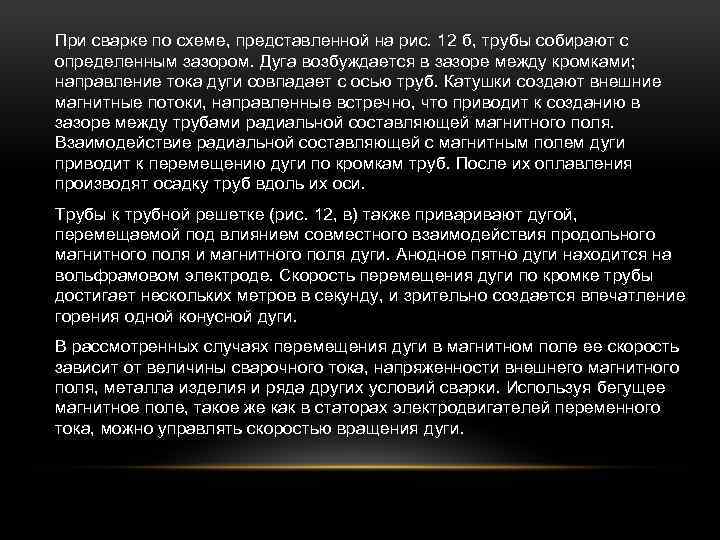

При сварке по схеме, представленной на рис. 12 б, трубы собирают с определенным зазором. Дуга возбуждается в зазоре между кромками; направление тока дуги совпадает с осью труб. Катушки создают внешние магнитные потоки, направленные встречно, что приводит к созданию в зазоре между трубами радиальной составляющей магнитного поля. Взаимодействие радиальной составляющей с магнитным полем дуги приводит к перемещению дуги по кромкам труб. После их оплавления производят осадку труб вдоль их оси. Трубы к трубной решетке (рис. 12, в) также привают дугой, перемещаемой под влиянием совместного взаимодействия продольного магнитного поля и магнитного поля дуги. Анодное пятно дуги находится на вольфрамовом электроде. Скорость перемещения дуги по кромке трубы достигает нескольких метров в секунду, и зрительно создается впечатление горения одной конусной дуги. В рассмотренных случаях перемещения дуги в магнитном поле ее скорость зависит от величины сварочного тока, напряженности внешнего магнитного поля, металла изделия и ряда других условий сварки. Используя бегущее магнитное поле, такое же как в статорах электродвигателей переменного тока, можно управлять скоростью вращения дуги.

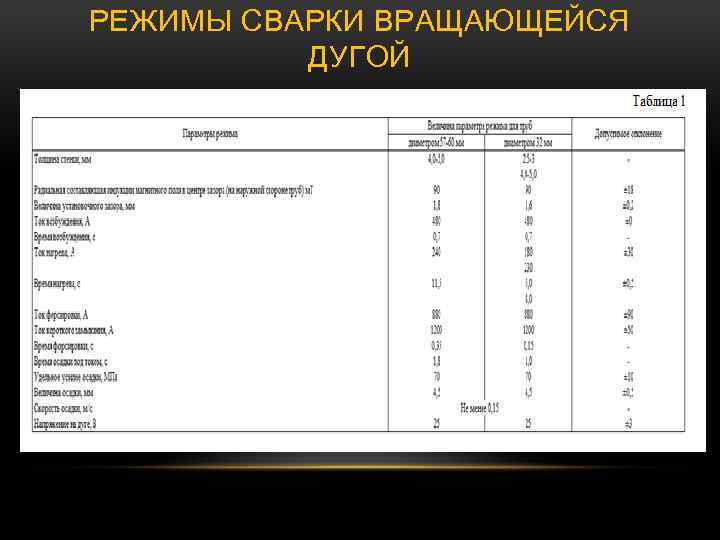

РЕЖИМЫ СВАРКИ ВРАЩАЮЩЕЙСЯ ДУГОЙ
