Выполнил: Габдрахманов Р. 306 гр.

Физические основы метода • Основан на изучении характеристик упругих волн ультразвукового и звукового диапазона в горных породах. При АК в скважине возбуждаются упругие колебания, которые распространяются в ней и в окружающих породах и воспринимаются приемниками, расположенными в той же скважине. Акустический каротаж основан на изучении полей упругих волн в скважинах и заключается в измерении скорости распространения упругих волн ультразвуковой частоты и их затухания.

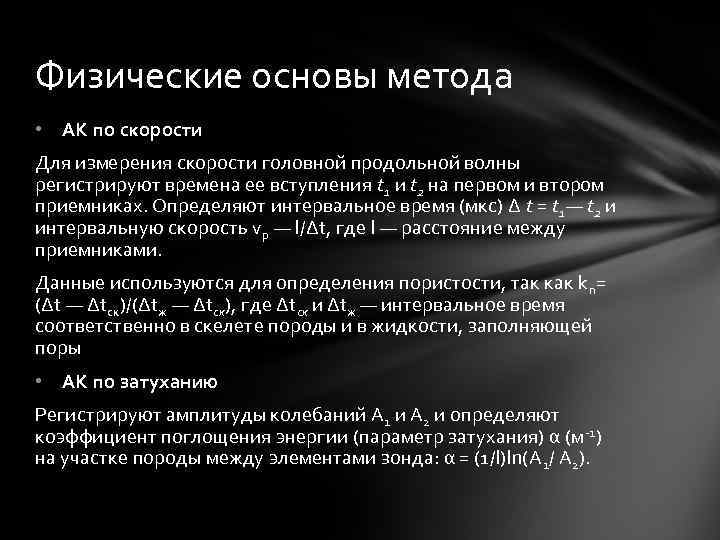

Физические основы метода • АК по скорости Для измерения скорости головной продольной волны регистрируют времена ее вступления t 1 и t 2 на первом и втором приемниках. Определяют интервальное время (мкс) Δ t = t 1— t 2 и интервальную скорость vp — l/Δt, где l — расстояние между приемниками. Данные используются для определения пористости, так как k n= (Δt — Δtск)/(Δtж — Δtск), где Δtск и Δtж — интервальное время соответственно в скелете породы и в жидкости, заполняющей поры • АК по затуханию Регистрируют амплитуды колебаний А 1 и А 2 и определяют коэффициент поглощения энергии (параметр затухания) α (м -1) на участке породы между элементами зонда: α = (1/l)ln(А 1/ А 2).

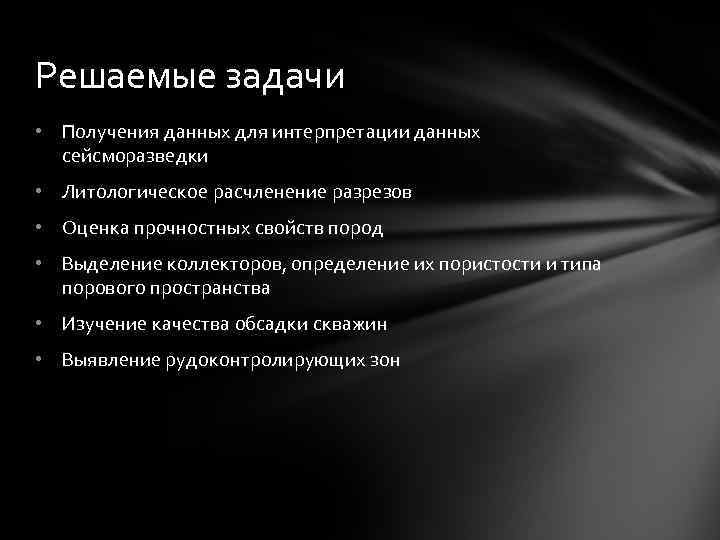

Решаемые задачи • Получения данных для интерпретации данных сейсморазведки • Литологическое расчленение разрезов • Оценка прочностных свойств пород • Выделение коллекторов, определение их пористости и типа порового пространства • Изучение качества обсадки скважин • Выявление рудоконтролирующих зон

Схема прибора акустического каротажа:

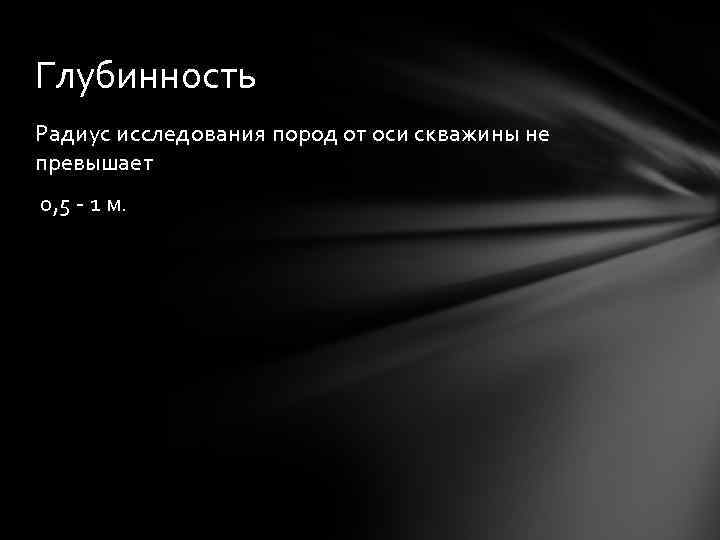

Глубинность Радиус исследования пород от оси скважины не превышает 0, 5 - 1 м.

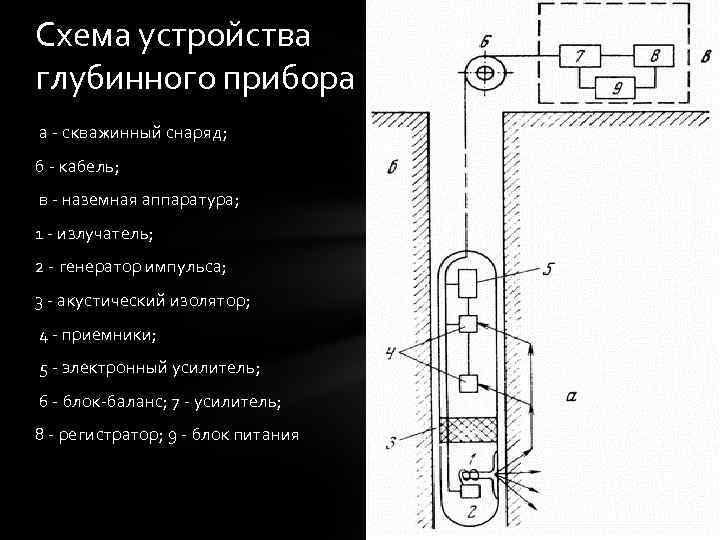

Схема устройства глубинного прибора а - скважинный снаряд; б - кабель; в - наземная аппаратура; 1 - излучатель; 2 - генератор импульса; 3 - акустический изолятор; 4 - приемники; 5 - электронный усилитель; 6 - блок-баланс; 7 - усилитель; 8 - регистратор; 9 - блок питания

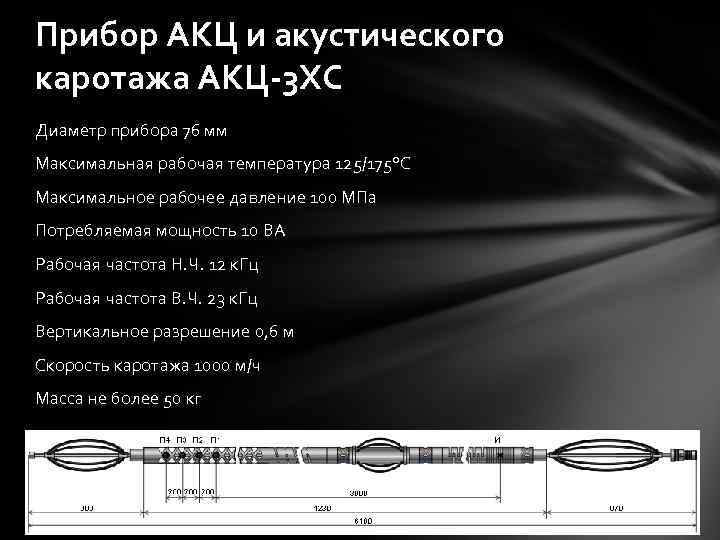

Прибор АКЦ и акустического каротажа АКЦ-3 ХC Диаметр прибора 76 мм Максимальная рабочая температура 125/175°С Максимальное рабочее давление 100 МПа Потребляемая мощность 10 ВA Рабочая частота Н. Ч. 12 к. Гц Рабочая частота В. Ч. 23 к. Гц Вертикальное разрешение 0, 6 м Скорость каротажа 1000 м/ч Масса не более 50 кг

Диаграммы АК

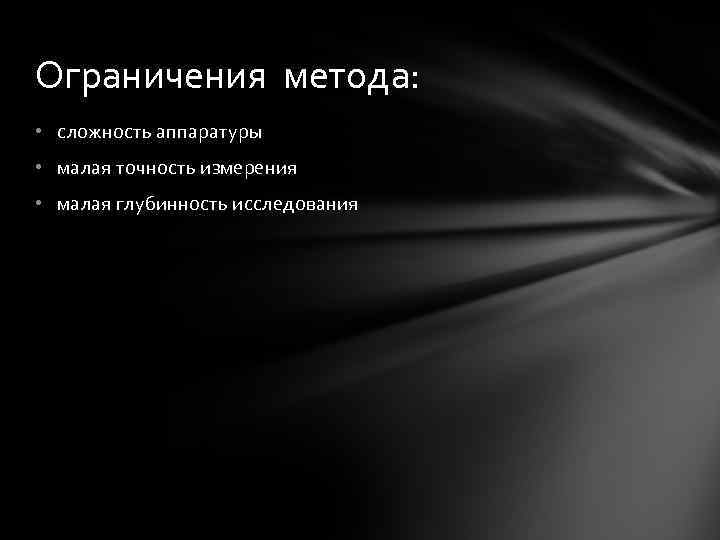

Ограничения метода: • сложность аппаратуры • малая точность измерения • малая глубинность исследования

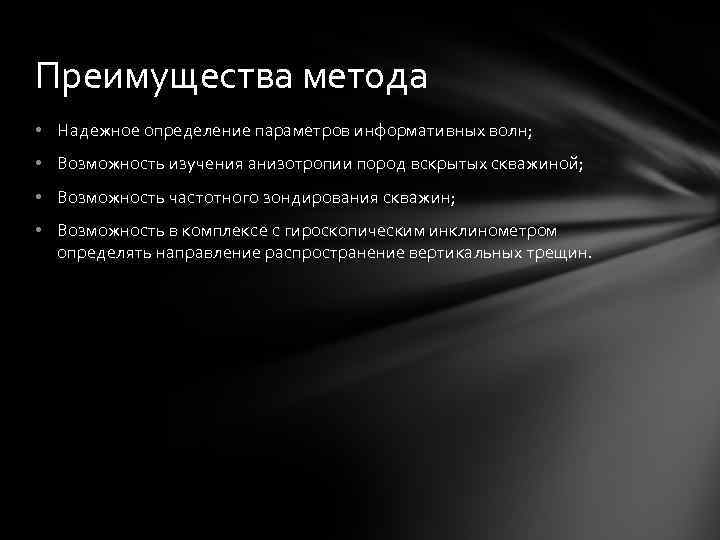

Преимущества метода • Надежное определение параметров информативных волн; • Возможность изучения анизотропии пород вскрытых скважиной; • Возможность частотного зондирования скважин; • Возможность в комплексе с гироскопическим инклинометром определять направление распространение вертикальных трещин.

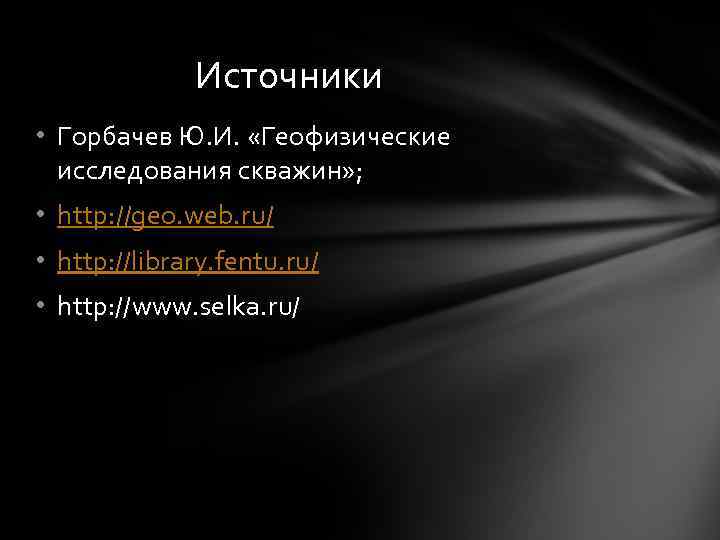

Источники • Горбачев Ю. И. «Геофизические исследования скважин» ; • http: //geo. web. ru/ • http: //library. fentu. ru/ • http: //www. selka. ru/
