ВЫПОЛНЕНИЕ ЧЕРТЕЖЕЙ ПЕЧАТНЫХ ПЛАТ Основные понятия

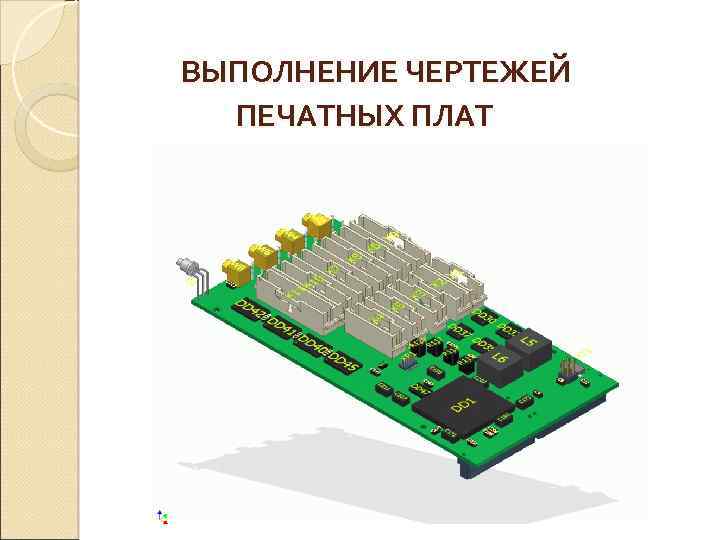

ВЫПОЛНЕНИЕ ЧЕРТЕЖЕЙ ПЕЧАТНЫХ ПЛАТ

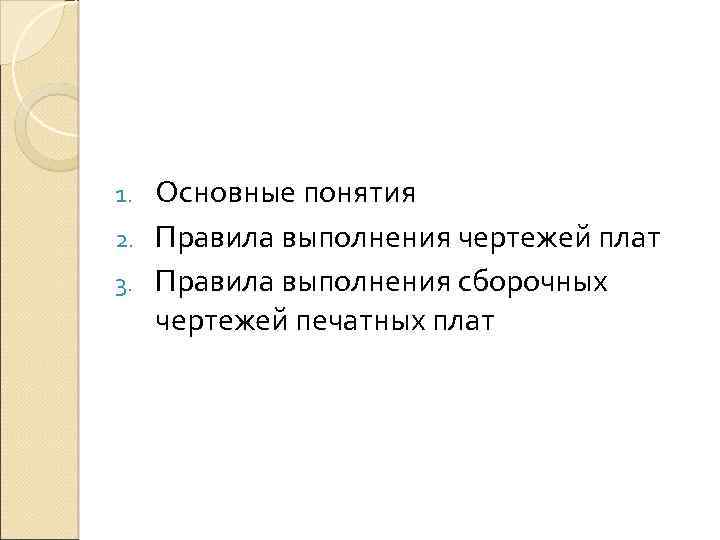

Основные понятия 2. Правила выполнения чертежей плат 3. Правила выполнения сборочных чертежей печатных плат 1.

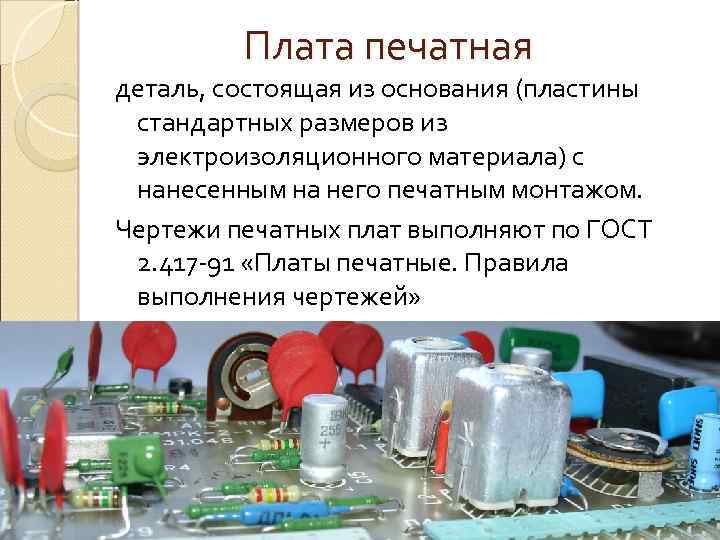

Плата печатная деталь, состоящая из основания (пластины стандартных размеров из электроизоляционного материала) с нанесенным на него печатным монтажом. Чертежи печатных плат выполняют по ГОСТ 2. 417 -91 «Платы печатные. Правила выполнения чертежей»

Печатный монтаж система печатных проводников (участков токопроводящих покрытий), обеспечивающих электрическое соединение элементов схемы

Навесные элементы объемные электрорадиоэлементы (резисторы, конденсаторы, катушки индуктивности, контактные детали и др. ), установленные и закрепленные на печатной плате и имеющие электрический контакт с печатными проводниками

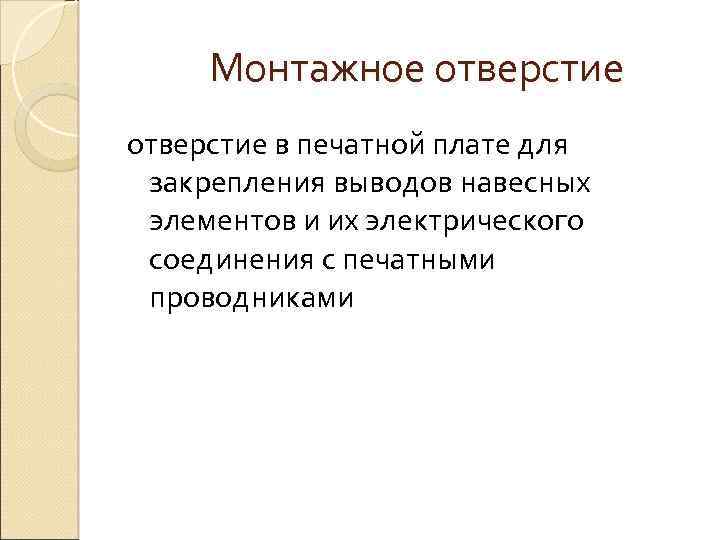

Монтажное отверстие в печатной плате для закрепления выводов навесных элементов и их электрического соединения с печатными проводниками

Контактная площадка металлизированный участок вокруг монтажного отверстия, имеющий контакт с печатным проводником

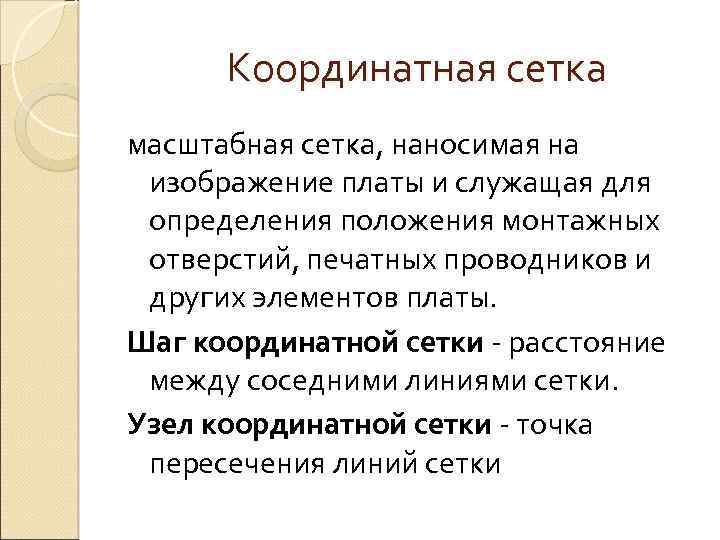

Координатная сетка масштабная сетка, наносимая на изображение платы и служащая для определения положения монтажных отверстий, печатных проводников и других элементов платы. Шаг координатной сетки - расстояние между соседними линиями сетки. Узел координатной сетки - точка пересечения линий сетки

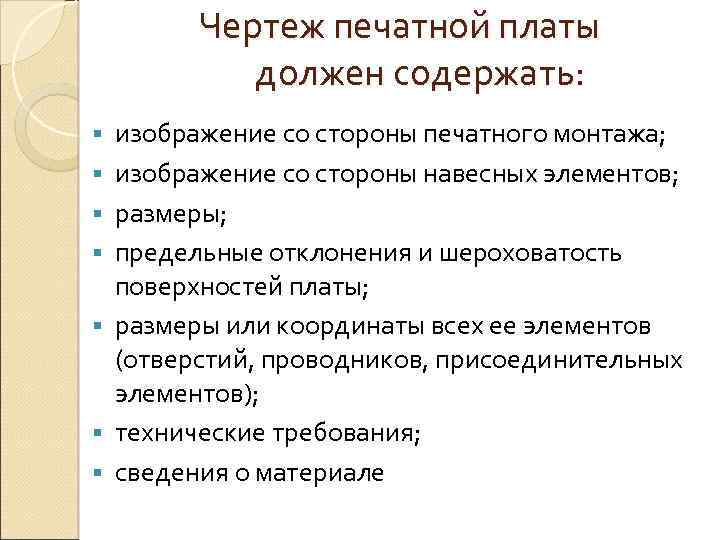

Чертеж печатной платы должен содержать: § § § § изображение со стороны печатного монтажа; изображение со стороны навесных элементов; размеры; предельные отклонения и шероховатость поверхностей платы; размеры или координаты всех ее элементов (отверстий, проводников, присоединительных элементов); технические требования; сведения о материале

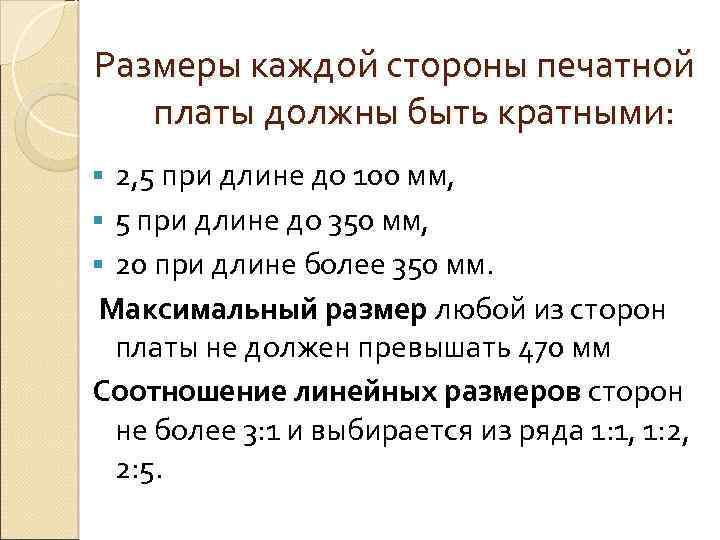

Размеры каждой стороны печатной платы должны быть кратными: 2, 5 при длине до 100 мм, § 5 при длине до 350 мм, § 20 при длине более 350 мм. Максимальный размер любой из сторон платы не должен превышать 470 мм Соотношение линейных размеров сторон не более 3: 1 и выбирается из ряда 1: 1, 1: 2, 2: 5. §

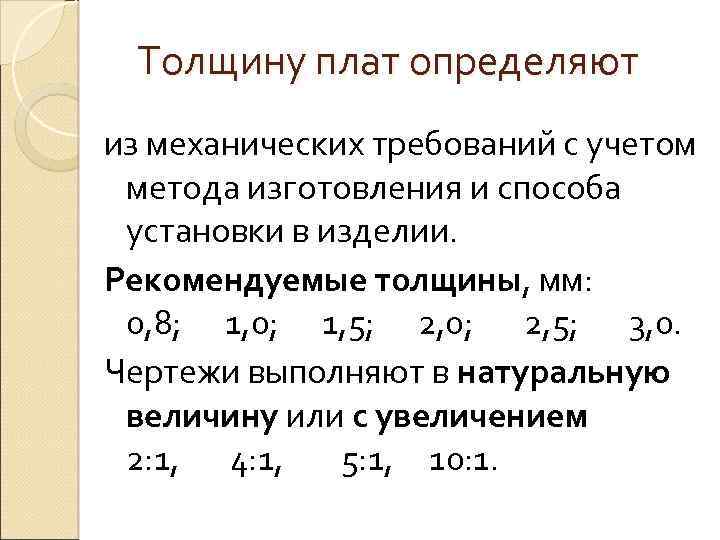

Толщину плат определяют из механических требований с учетом метода изготовления и способа установки в изделии. Рекомендуемые толщины, мм: 0, 8; 1, 0; 1, 5; 2, 0; 2, 5; 3, 0. Чертежи выполняют в натуральную величину или с увеличением 2: 1, 4: 1, 5: 1, 10: 1.

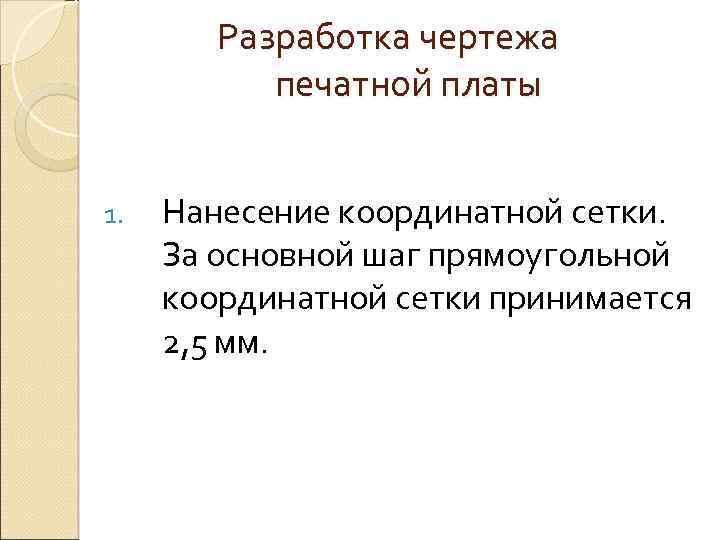

Разработка чертежа печатной платы 1. Нанесение координатной сетки. За основной шаг прямоугольной координатной сетки принимается 2, 5 мм.

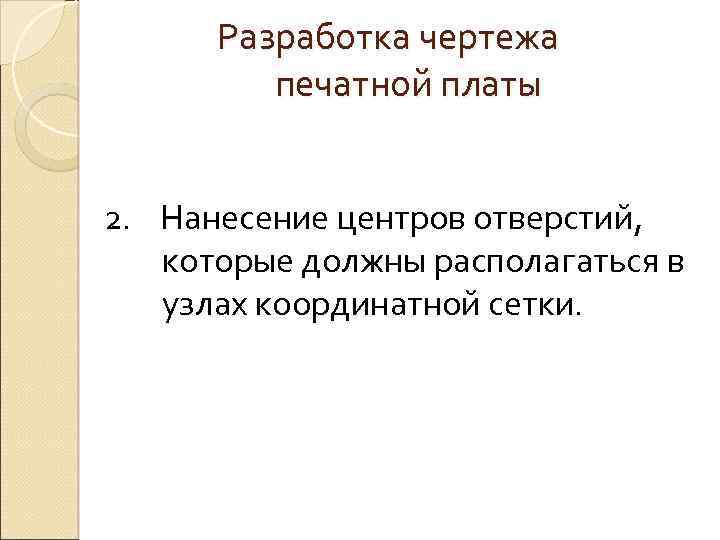

Разработка чертежа печатной платы 2. Нанесение центров отверстий, которые должны располагаться в узлах координатной сетки.

Расположение отверстий на печатной плате

Отверстия на чертеже показывают упрощенно - одной окружностью одного диаметра. Для удобства прочтения чертежа вводят условные обозначения диаметров

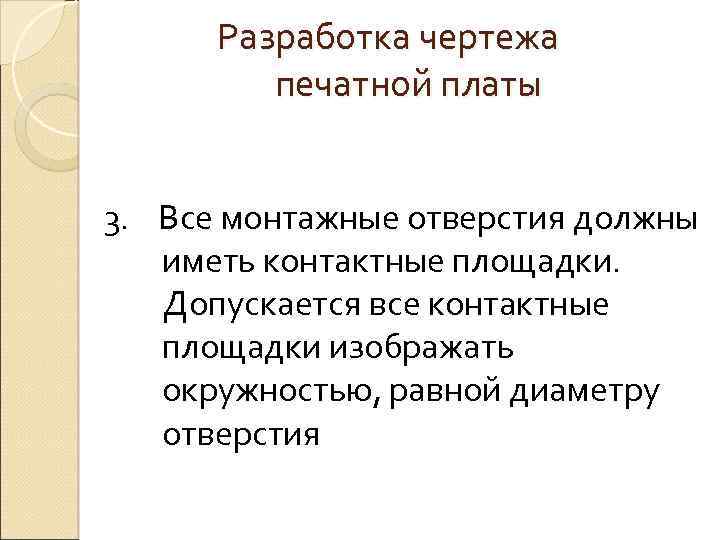

Разработка чертежа печатной платы 3. Все монтажные отверстия должны иметь контактные площадки. Допускается все контактные площадки изображать окружностью, равной диаметру отверстия

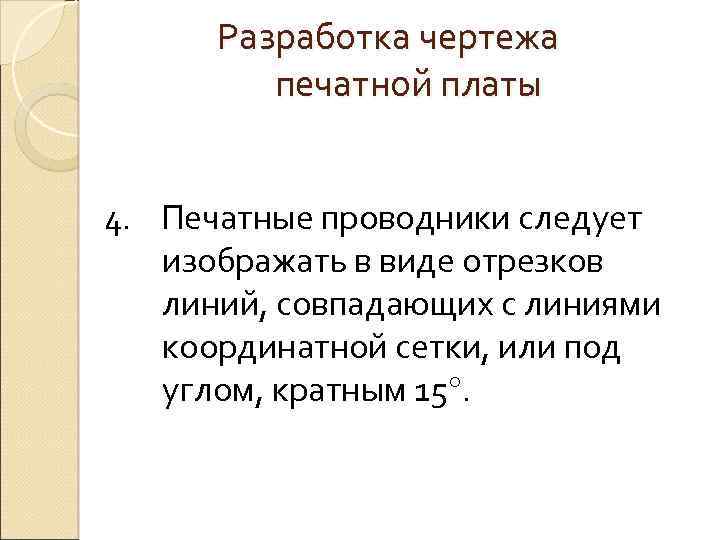

Разработка чертежа печатной платы 4. Печатные проводники следует изображать в виде отрезков линий, совпадающих с линиями координатной сетки, или под углом, кратным 15.

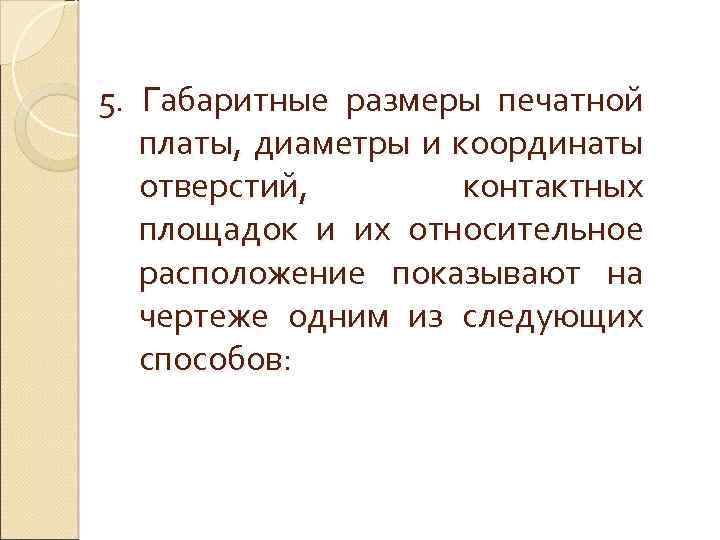

5. Габаритные размеры печатной платы, диаметры и координаты отверстий, контактных площадок и их относительное расположение показывают на чертеже одним из следующих способов:

а) в соответствии с требованиями ГОСТ 2. 307 -68 с помощью размерных и выносных линий

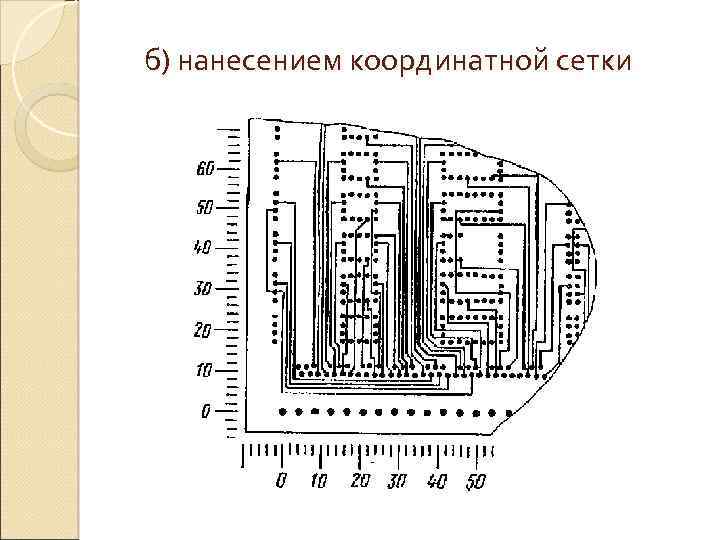

б) нанесением координатной сетки

в) комбинированным способом при помощи размерных и выносных линий и координатной сетки

г) с помощью таблицы координат

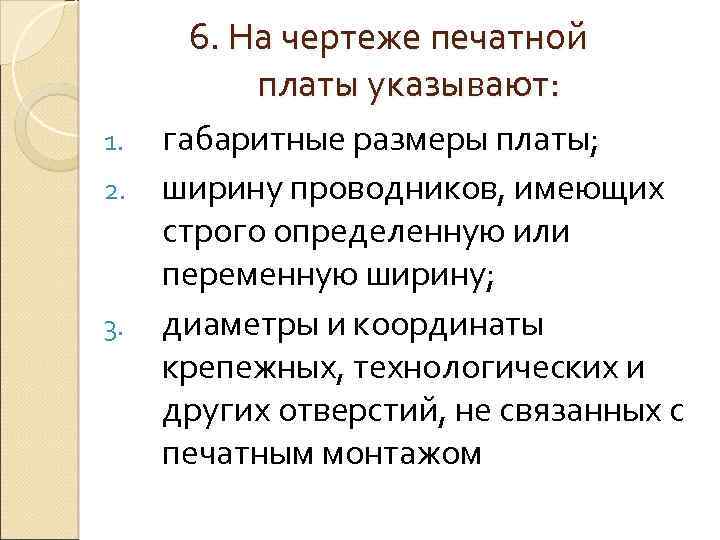

6. На чертеже печатной платы указывают: габаритные размеры платы; 2. ширину проводников, имеющих строго определенную или переменную ширину; 3. диаметры и координаты крепежных, технологических и других отверстий, не связанных с печатным монтажом 1.

7. На поле чертежа указывают: 1. 2. 3. 4. 5. 6. 7. метод изготовления платы; технические условия; шаг координатной сетки; ширину проводников и расстояния между ними; расстояния между контактными площадками; допуски на выполнение проводников, контактных площадок, отверстий; особенности конструкции, технологии и другие параметры печатных плат

Пример записи технических требований учебного чертежа печатной платы : 1. 2. 3. 4. 5. Плату изготовить комбинированным позитивным методом. *Размеры для справок. Шаг координатной сетки 2, 5 мм. Ширина проводников 2 мм. .

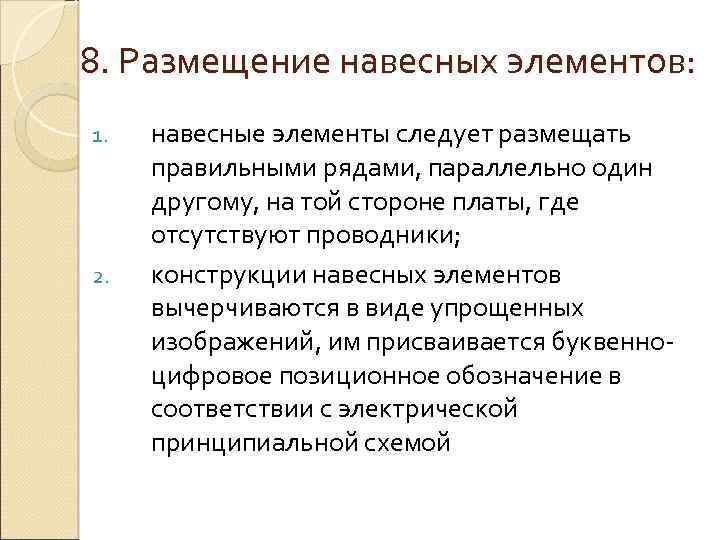

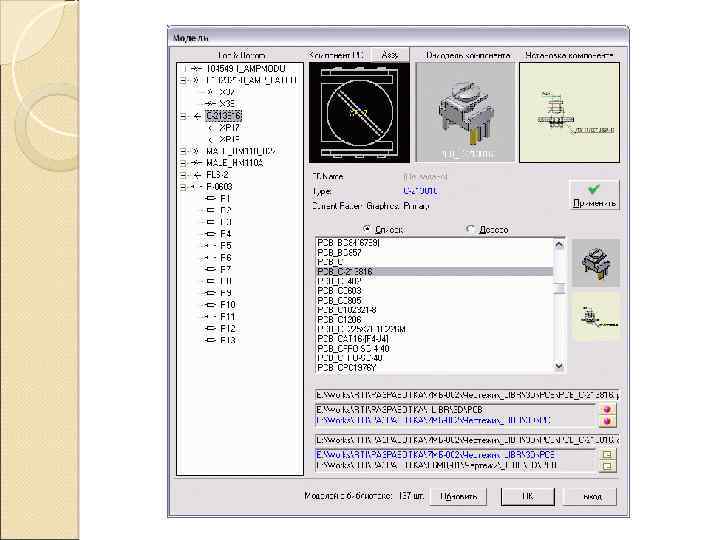

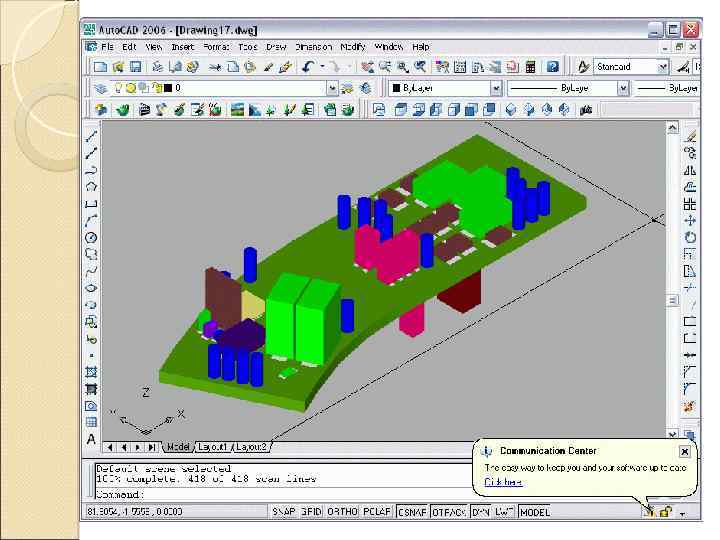

8. Размещение навесных элементов: 1. 2. навесные элементы следует размещать правильными рядами, параллельно один другому, на той стороне платы, где отсутствуют проводники; конструкции навесных элементов вычерчиваются в виде упрощенных изображений, им присваивается буквенноцифровое позиционное обозначение в соответствии с электрической принципиальной схемой

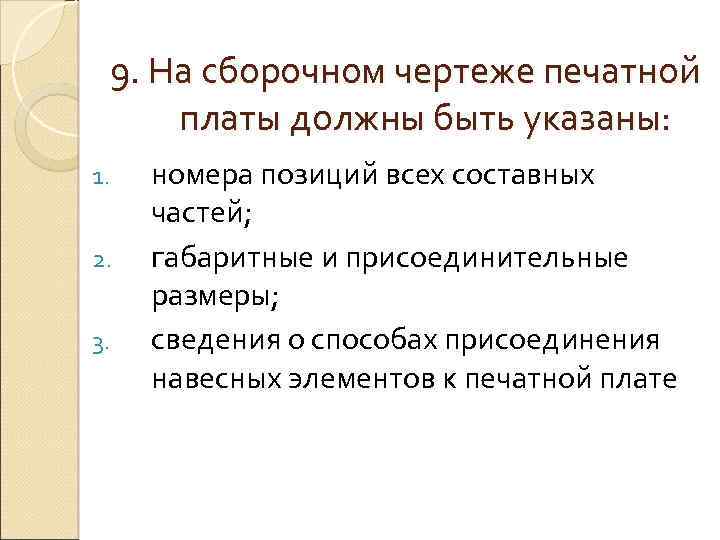

9. На сборочном чертеже печатной платы должны быть указаны: 1. 2. 3. номера позиций всех составных частей; габаритные и присоединительные размеры; сведения о способах присоединения навесных элементов к печатной плате

Сборочный чертеж печатной платы

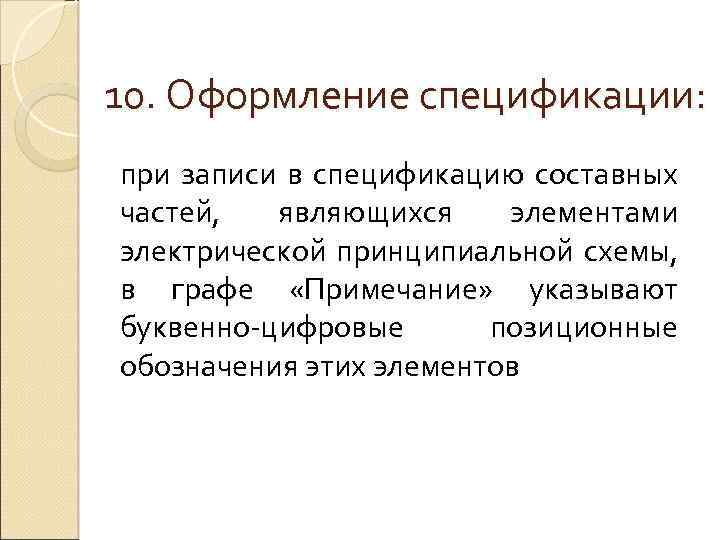

10. Оформление спецификации: при записи в спецификацию составных частей, являющихся элементами электрической принципиальной схемы, в графе «Примечание» указывают буквенно-цифровые позиционные обозначения этих элементов

Пример оформления спецификации сборочного чертежа печатной платы
