Вынос магистральных кабелей из пятна застройки Студент: Архипова Е. Д. Научный руководитель: Ольконе В. О. Санкт-Петербург, 2015

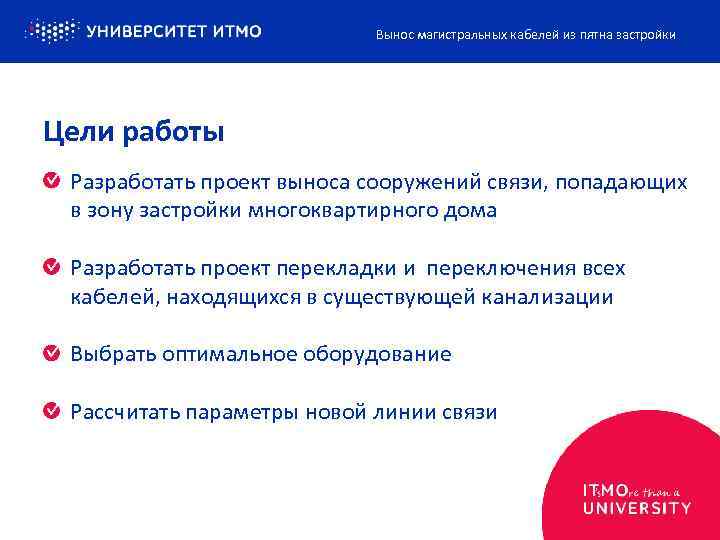

Вынос магистральных кабелей из пятна застройки Цели работы Разработать проект выноса сооружений связи, попадающих в зону застройки многоквартирного дома Разработать проект перекладки и переключения всех кабелей, находящихся в существующей канализации Выбрать оптимальное оборудование Рассчитать параметры новой линии связи
Вынос магистральных кабелей из пятна застройки Выбор трассы строительства новой кабельной канализации
Вынос магистральных кабелей из пятна застройки

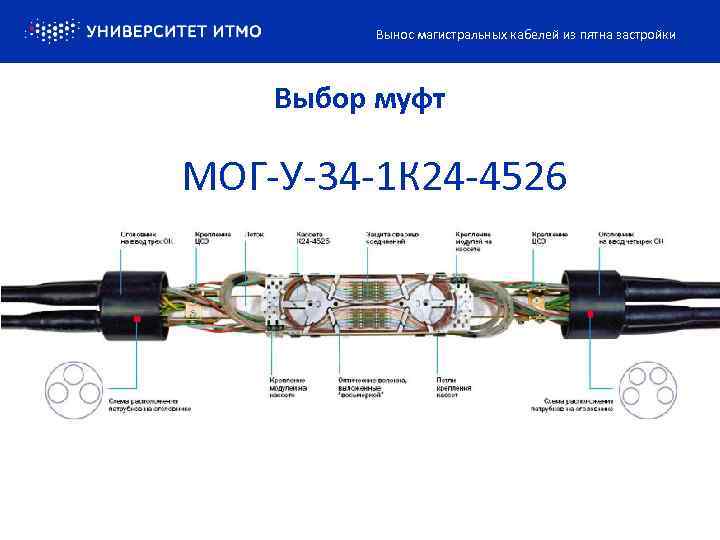

Вынос магистральных кабелей из пятна застройки Выбор муфт МОГ-У-34 -1 К 24 -4526
Расчет энергетического баланса Вывод: Условие сохранения положительного энергетического баланса сохраняется и даже остается запас на компенсацию потерь на линии, например, при старении волокна или ухудшений характеристик источника и приемника

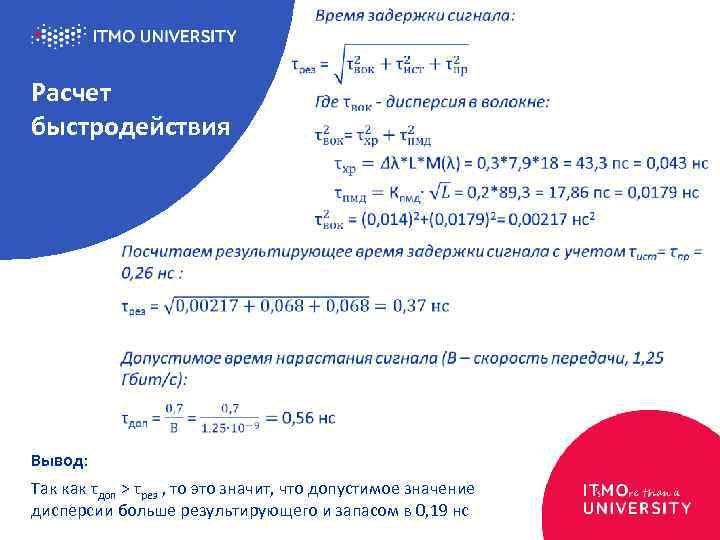

Расчет быстродействия Вывод: Так как τдоп > τрез , то это значит, что допустимое значение дисперсии больше результирующего и запасом в 0, 19 нс
Вынос магистральных кабелей из пятна застройки Выбор оптического кабеля ОПН-ТОС-01 -016 А 16 1. Оптическое волокно (от 2 до 24) 2. Трубчатый сердечник 3. Броня из стальных оцинкованных проволок 4. Водоблокирующая лента 5. Полиэтиленовая наружная оболочка Технические характеристики: Количество оптический волокон 2 -4 Максимальная растягивающая нагрузка к. Н 4 - 12 Стойкость к ударной нагрузке одиночного воздействия, Дж 10 Номинальный наружный диаметр, мм 8, 3 – 12, 1 Максимальная масса, кг/км 125 -300
Вынос магистральных кабелей из пятна застройки Выбор приемопередатчика Оптический приемопередатчик SFP- G-40 ZX – компактный сменный трансивер, используемый для передачи по одномодовому волокну со скоростью до 1, 25 Гбит/с: Рабочая длина волны: 1550 нм Мощность излучения -5… 0 д. Бм Тип лазера: DFB Диапазон принимаемых длин волн 1260 – 1610 нм Чувствительность приемника ≤-24 д. Бм Максимальная дальность 40 км Время нарастания/спада 0, 26 нс Скорость 1, 25 Гбит/с

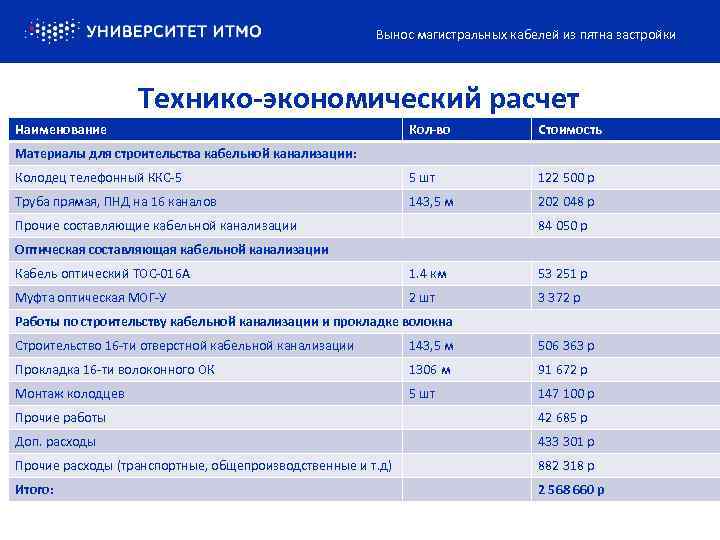

Вынос магистральных кабелей из пятна застройки Технико-экономический расчет Наименование Кол-во Стоимость Колодец телефонный ККС-5 5 шт 122 500 р Труба прямая, ПНД на 16 каналов 143, 5 м 202 048 р Материалы для строительства кабельной канализации: Прочие составляющие кабельной канализации 84 050 р Оптическая составляющая кабельной канализации Кабель оптический ТОС-016 А 1. 4 км 53 251 р Муфта оптическая МОГ-У 2 шт 3 372 р Работы по строительству кабельной канализации и прокладке волокна Строительство 16 -ти отверстной кабельной канализации 143, 5 м 506 363 р Прокладка 16 -ти волоконного ОК 1306 м 91 672 р Монтаж колодцев 5 шт 147 100 р Прочие работы 42 685 р Доп. расходы 433 301 р Прочие расходы (транспортные, общепроизводственные и т. д) 882 318 р Итого: 2 568 660 р
Спасибо за внимание! Санкт-Петербург, 2015
