Выгрузка хлыстов деревьев сортиментов Выбор механизма определяется

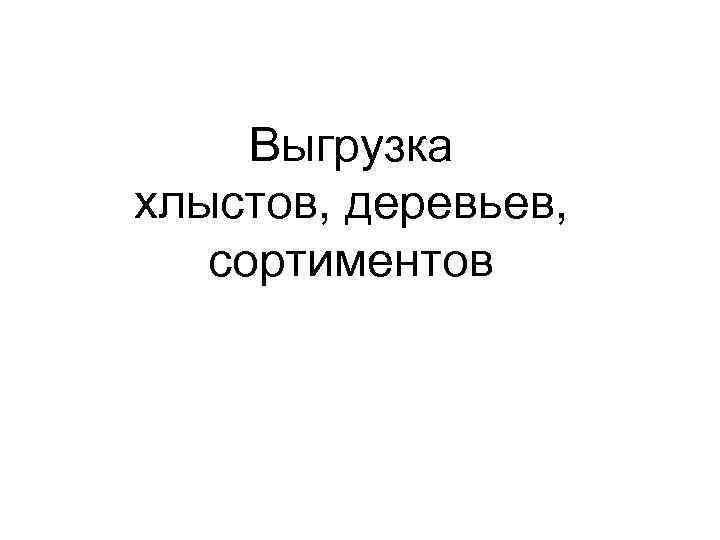

Выгрузка хлыстов, деревьев, сортиментов

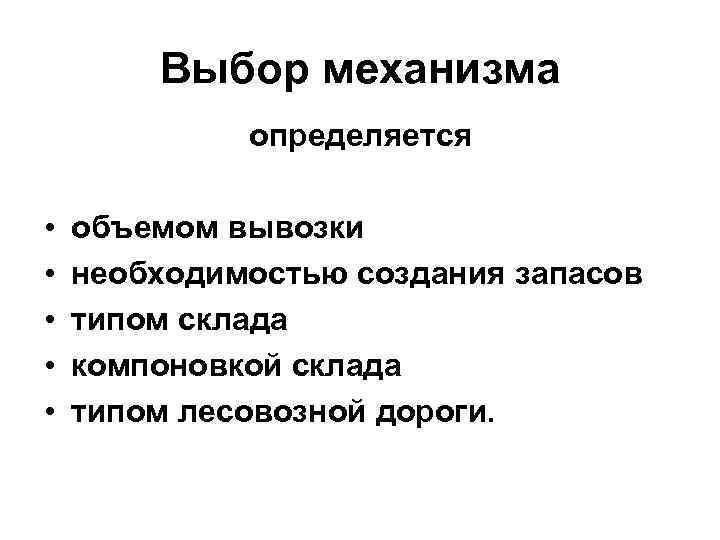

Выбор механизма определяется • • • объемом вывозки необходимостью создания запасов типом склада компоновкой склада типом лесовозной дороги.

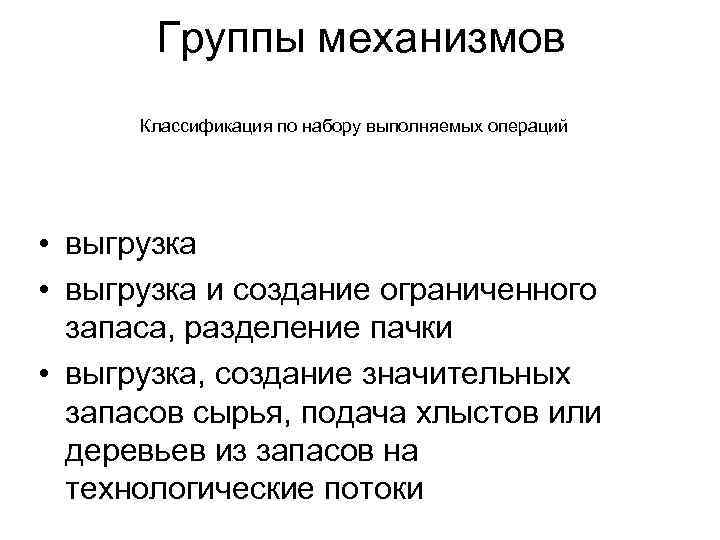

Группы механизмов Классификация по набору выполняемых операций • выгрузка и создание ограниченного запаса, разделение пачки • выгрузка, создание значительных запасов сырья, подача хлыстов или деревьев из запасов на технологические потоки

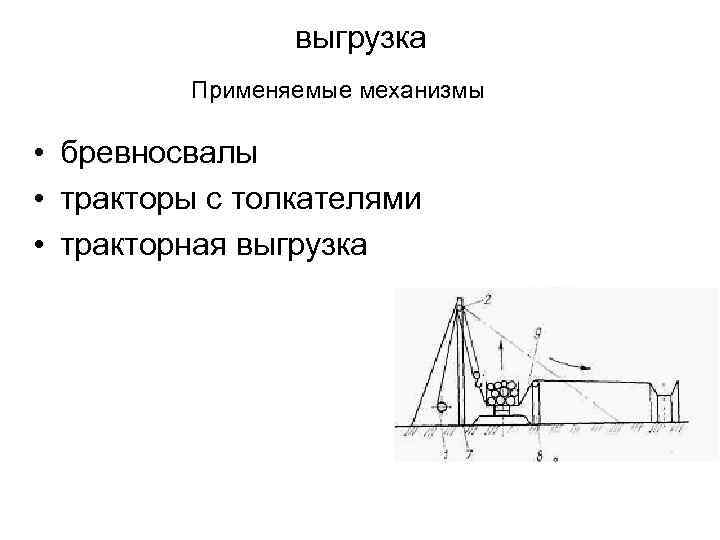

выгрузка Применяемые механизмы • бревносвалы • тракторы с толкателями • тракторная выгрузка

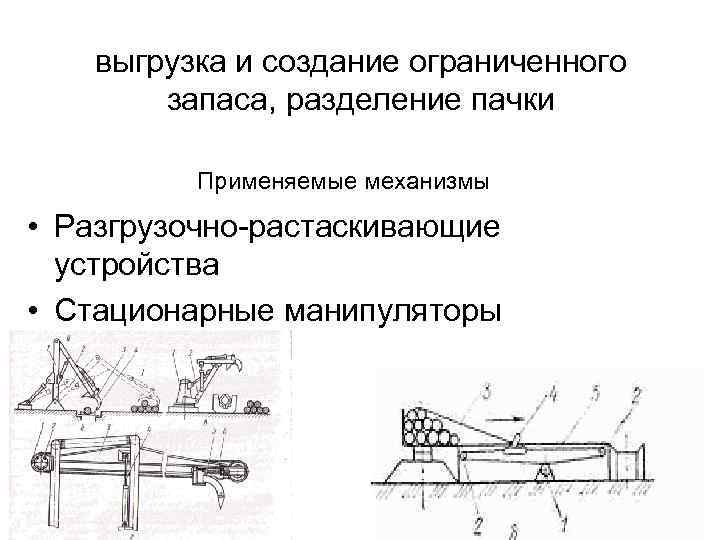

выгрузка и создание ограниченного запаса, разделение пачки Применяемые механизмы • Разгрузочно-растаскивающие устройства • Стационарные манипуляторы

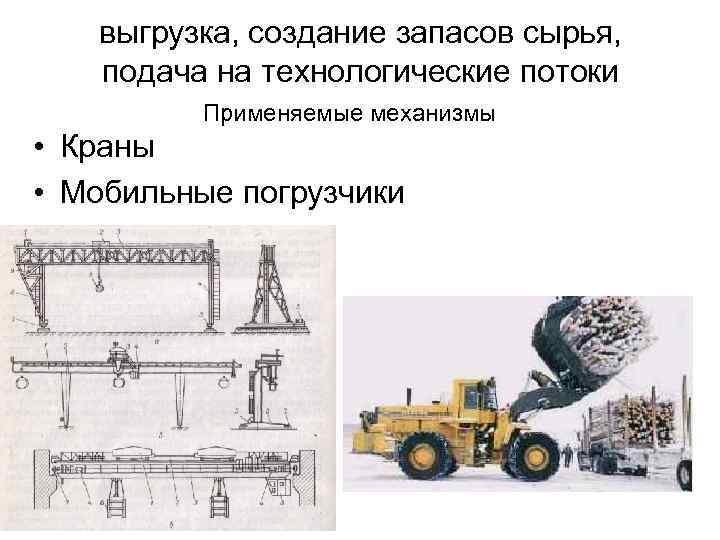

выгрузка, создание запасов сырья, подача на технологические потоки Применяемые механизмы • Краны • Мобильные погрузчики

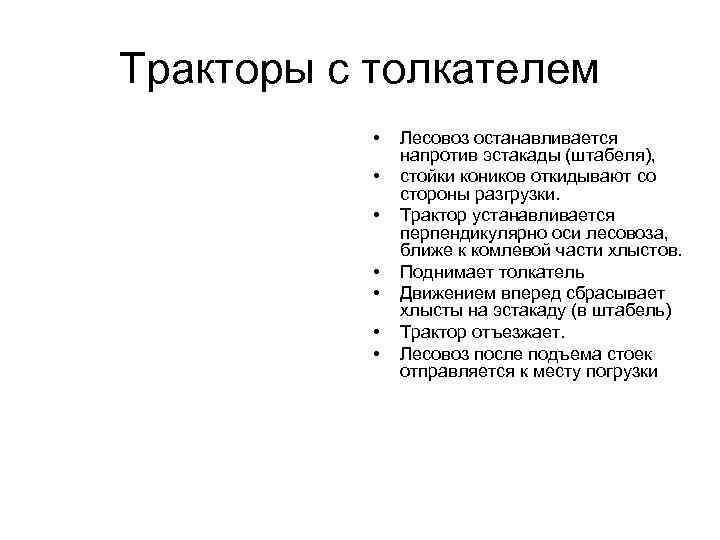

Тракторы с толкателем • • Лесовоз останавливается напротив эстакады (штабеля), стойки коников откидывают со стороны разгрузки. Трактор устанавливается перпендикулярно оси лесовоза, ближе к комлевой части хлыстов. Поднимает толкатель Движением вперед сбрасывает хлысты на эстакаду (в штабель) Трактор отъезжает. Лесовоз после подъема стоек отправляется к месту погрузки

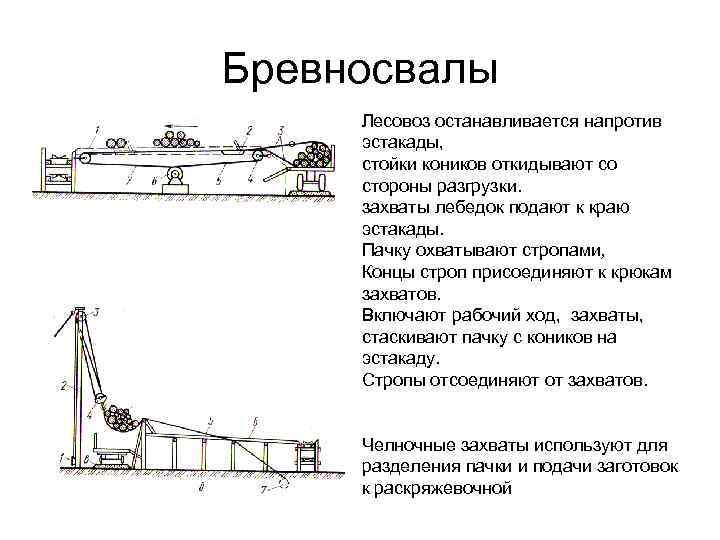

Бревносвалы Лесовоз останавливается напротив эстакады, стойки коников откидывают со стороны разгрузки. захваты лебедок подают к краю эстакады. Пачку охватывают стропами, Концы строп присоединяют к крюкам захватов. Включают рабочий ход, захваты, стаскивают пачку с коников на эстакаду. Стропы отсоединяют от захватов. Челночные захваты используют для разделения пачки и подачи заготовок к раскряжевочной

РРУ-10 М

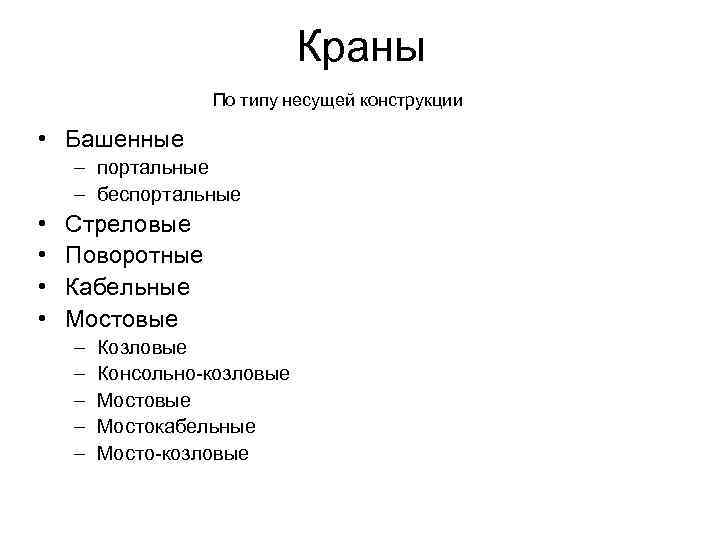

Краны По типу несущей конструкции • Башенные – портальные – беспортальные • • Стреловые Поворотные Кабельные Мостовые – – – Козловые Консольно-козловые Мостокабельные Мосто-козловые

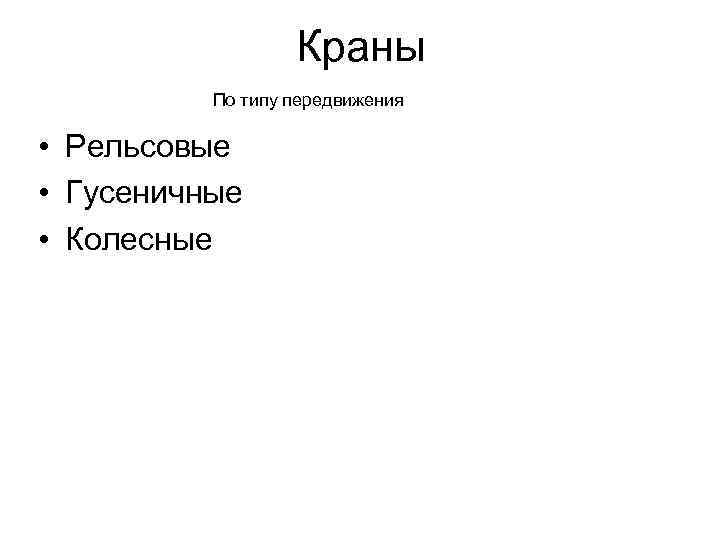

Краны По типу передвижения • Рельсовые • Гусеничные • Колесные

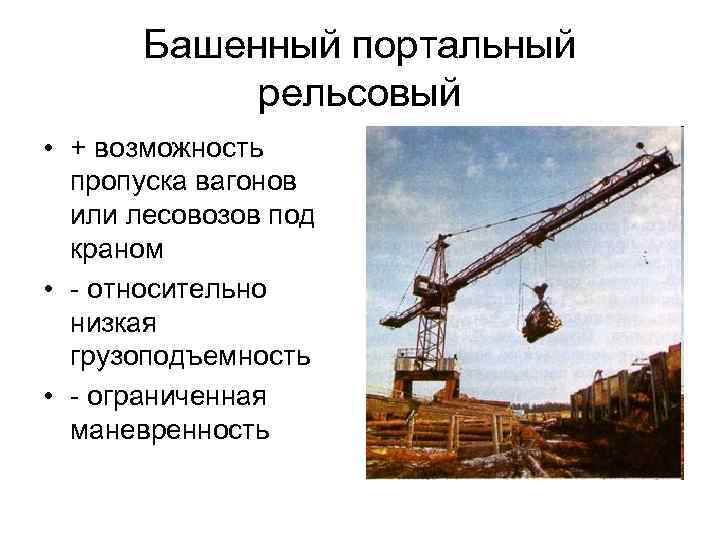

Башенный портальный рельсовый • + возможность пропуска вагонов или лесовозов под краном • - относительно низкая грузоподъемность • - ограниченная маневренность

Стреловой беспортальный гусеничный • + большая зона обслуживания • - Ограниченная видимость оператора • - Необходимость прочного дорожного покрытия • - малый вылет

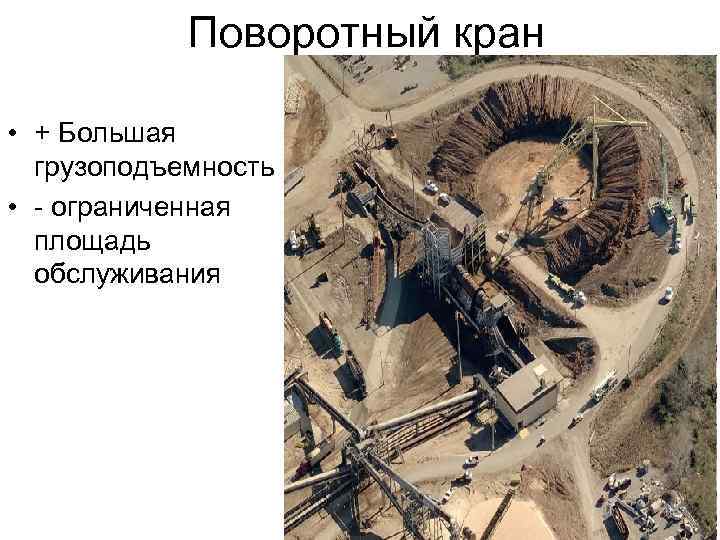

Поворотный кран • + Большая грузоподъемность • - ограниченная площадь обслуживания

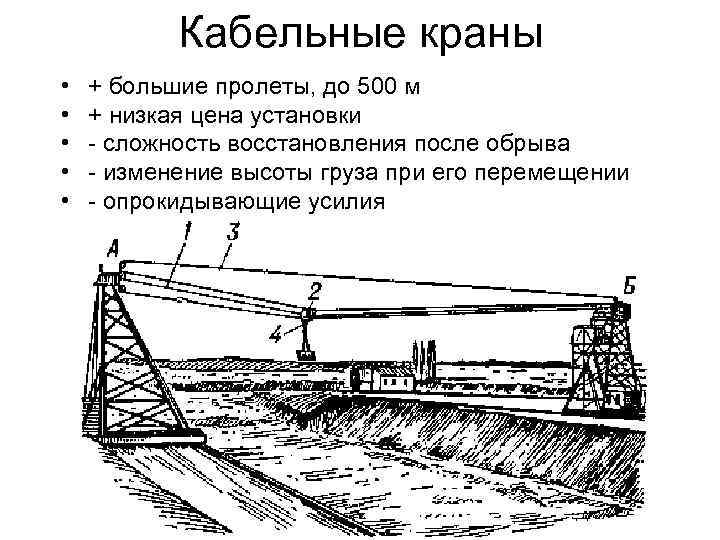

Кабельные краны • • • + большие пролеты, до 500 м + низкая цена установки - сложность восстановления после обрыва - изменение высоты груза при его перемещении - опрокидывающие усилия

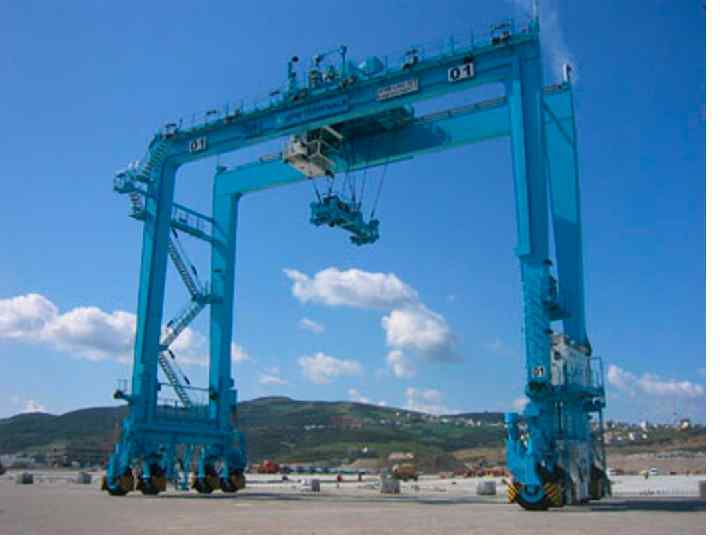

Козловой кран • + высокая грузоподъемность • + увеличенная большая зона обслуживания • - строительство рельсовых путей

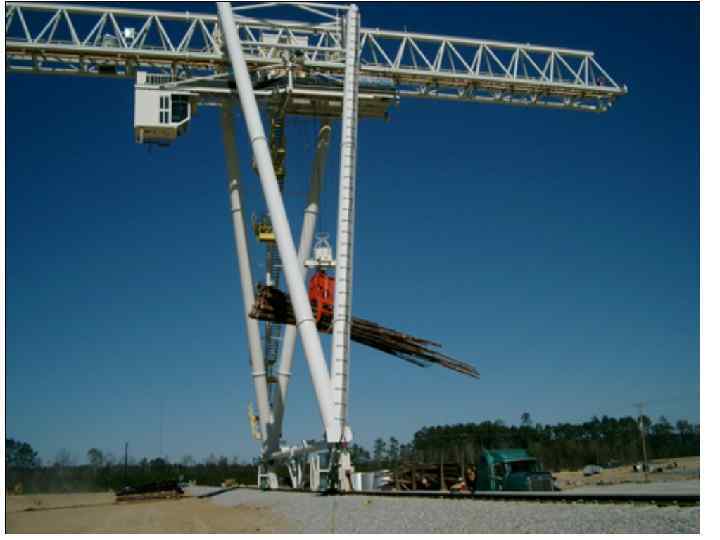

Консольно - козловой кран • + высокая грузоподъемность • + увеличенная большая зона обслуживания • - строительство рельсовых путей

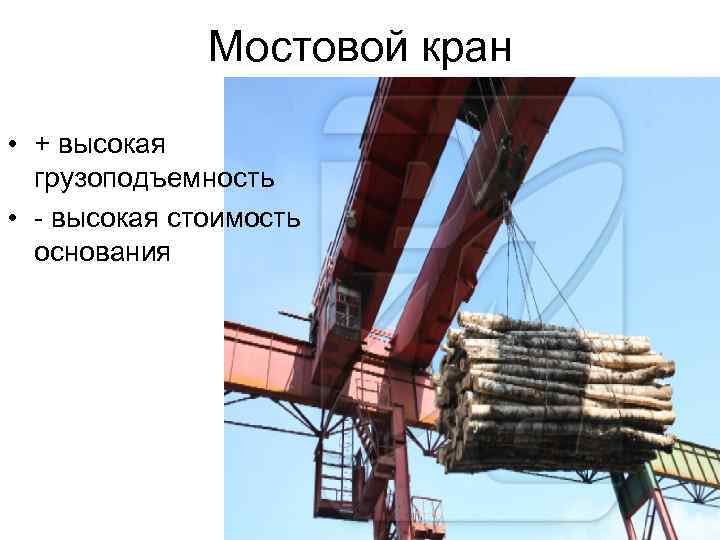

Мостовой кран • + высокая грузоподъемность • - высокая стоимость основания

Мостокабельный кран • + большой пролет до 100 м • + легкость конструкции • - изменение высоты груза

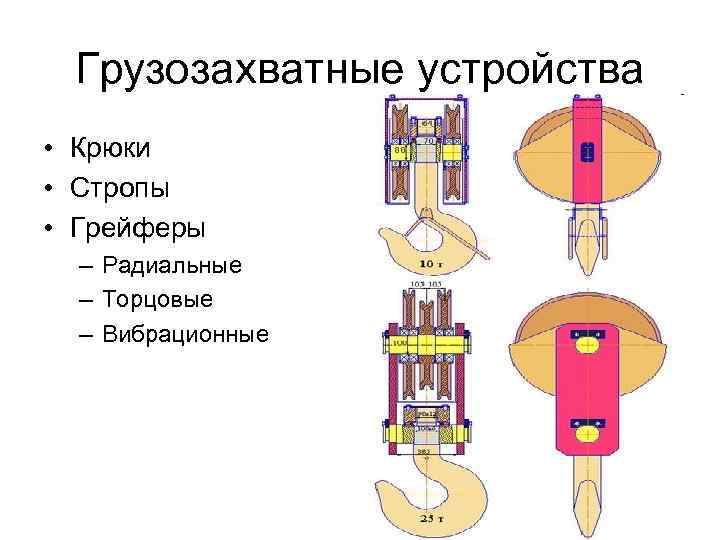

Грузозахватные устройства • Крюки • Стропы • Грейферы – Радиальные – Торцовые – Вибрационные

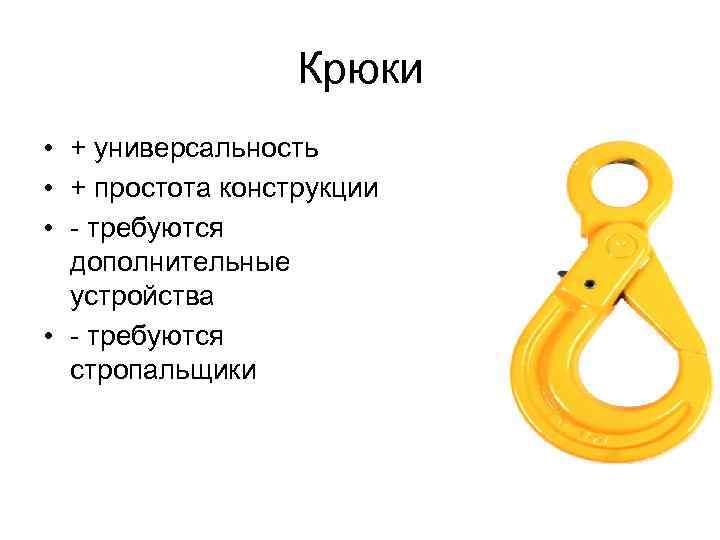

Крюки • + универсальность • + простота конструкции • - требуются дополнительные устройства • - требуются стропальщики

Стропы • + универсальность • - необходимость стропальщиков • - большое время зацепки груза (10 -15 минут)

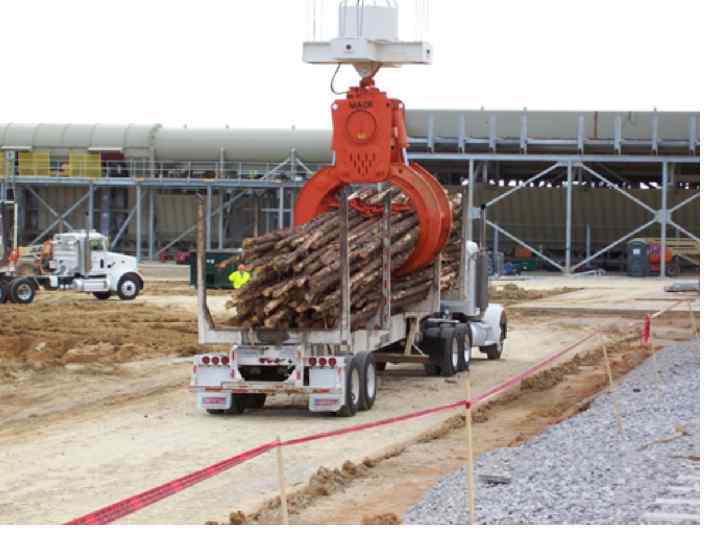

Грейферы • + высокая производительность (время смыкания 30 с) • + отсутствие стропальщиков • - сложность конструкции • - снижение высоты штабелей

Виброгрейфер • + Более полное использование расчетной грузоподъемности

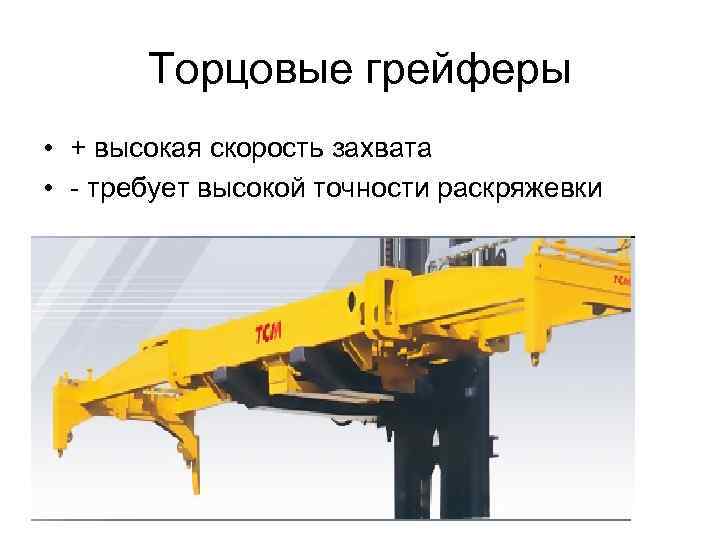

Торцовые грейферы • + высокая скорость захвата • - требует высокой точности раскряжевки

Мобильные погрузчики • • • Фронтальные Манипуляторные Перекидные Вилочные Портальные • Колесные • Гусеничные

Фронтальные погрузчики • - погрузка и разгрузка только вперед • - требуется много места для разворотов

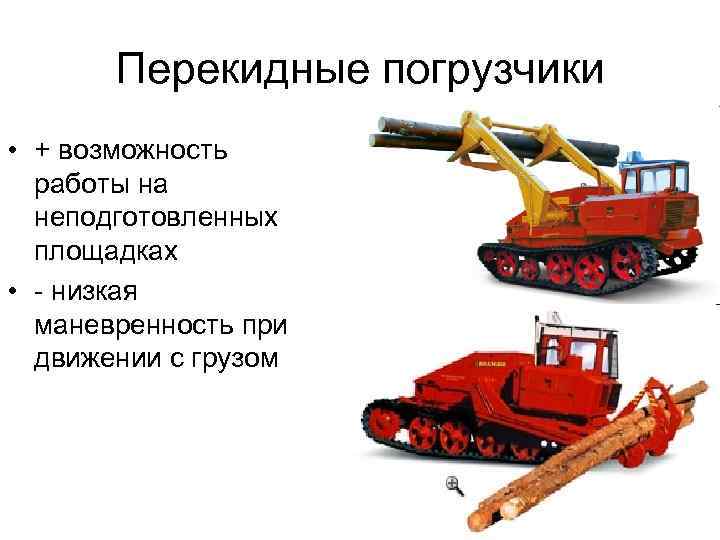

Перекидные погрузчики • + возможность работы на неподготовленных площадках • - низкая маневренность при движении с грузом

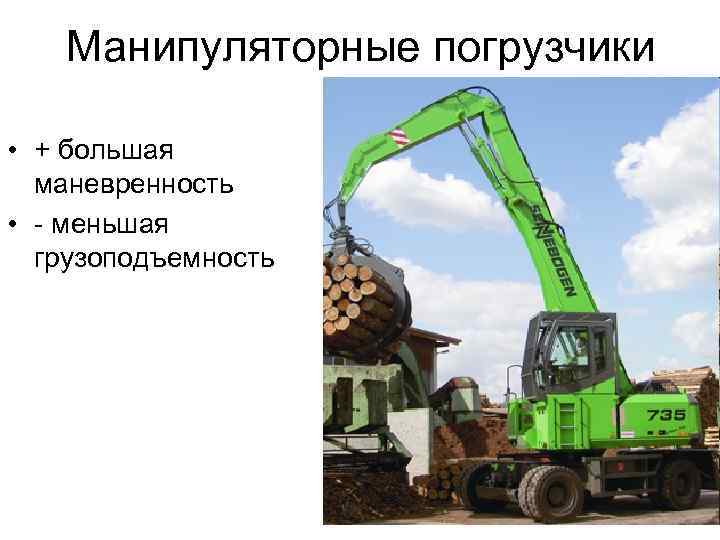

Манипуляторные погрузчики • + большая маневренность • - меньшая грузоподъемность

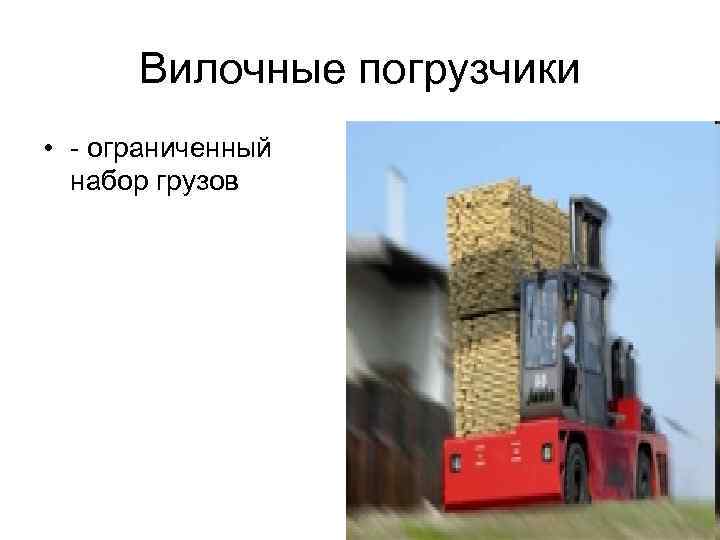

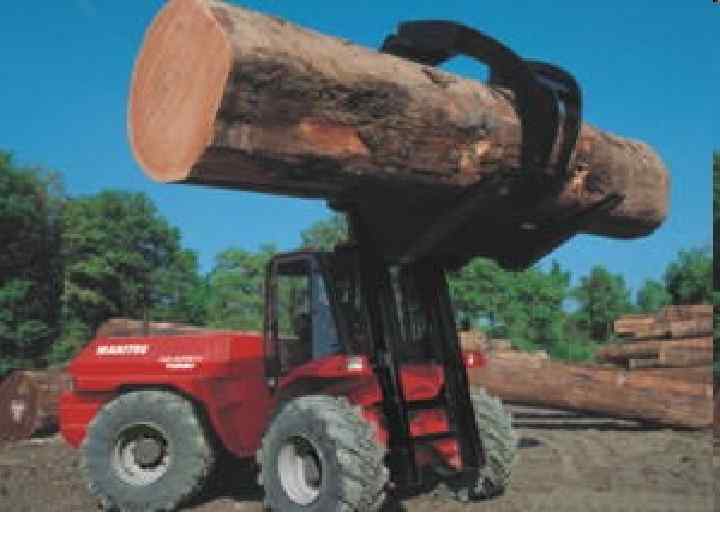

Вилочные погрузчики • - ограниченный набор грузов

Портальный погрузчик • + компактность • - ограниченность типоразмеров грузов
