Выделение коллекторов
Коллектор – порода способная вмещать флюид и отдавать его при разработке Типы коллекторов: • межзерновые (гранулярные) • каверновые • трещинные • терригенные • карбонатные • вулканогенные • смешанные • другие • гидрофильные • гидрофобные • частично гидрофобные Простые: • один породообразующий минерал (за исключением цемента) • один тип флюида • простая структура порового пространства • H > 1. 5 м Сложные 2
Признаки коллекторов Качественные Количественные Прямые Косвенные Статистические Корреляционные 3

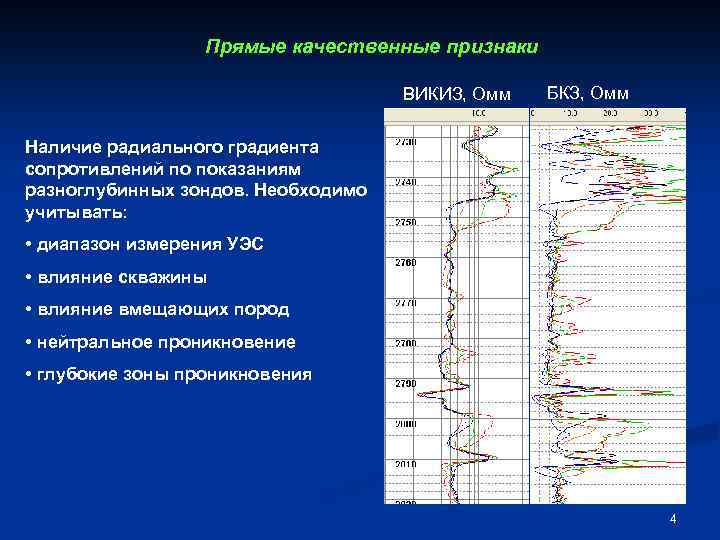

Прямые качественные признаки ВИКИЗ, Омм БКЗ, Омм Наличие радиального градиента сопротивлений по показаниям разноглубинных зондов. Необходимо учитывать: • диапазон измерения УЭС • влияние скважины • влияние вмещающих пород • нейтральное проникновение • глубокие зоны проникновения 4
Прямые качественные признаки Наличие глинистых (шламовых корок) • интервалы с увеличенным диаметром • образование сальников • оседание шлама • «размазывание» корки • «срезание» корки Превышение показаний МПЗ над показаниями МГЗ • Нелинейность аппаратуры • Тонкие прослои • Неплотное прижатие • Низкое сопротивление зоны проникновения 5

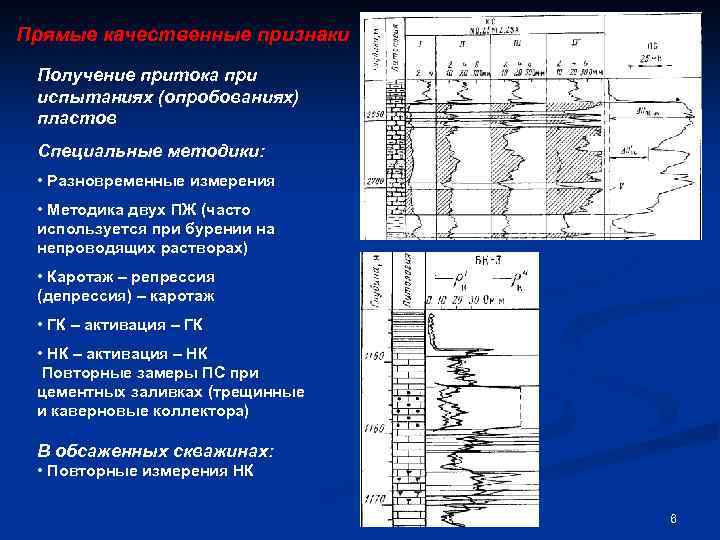

Прямые качественные признаки Получение притока при испытаниях (опробованиях) пластов Специальные методики: • Разновременные измерения • Методика двух ПЖ (часто используется при бурении на непроводящих растворах) • Каротаж – репрессия (депрессия) – каротаж • ГК – активация – ГК • НК – активация – НК Повторные замеры ПС при цементных заливках (трещинные и каверновые коллектора) В обсаженных скважинах: • Повторные измерения НК 6

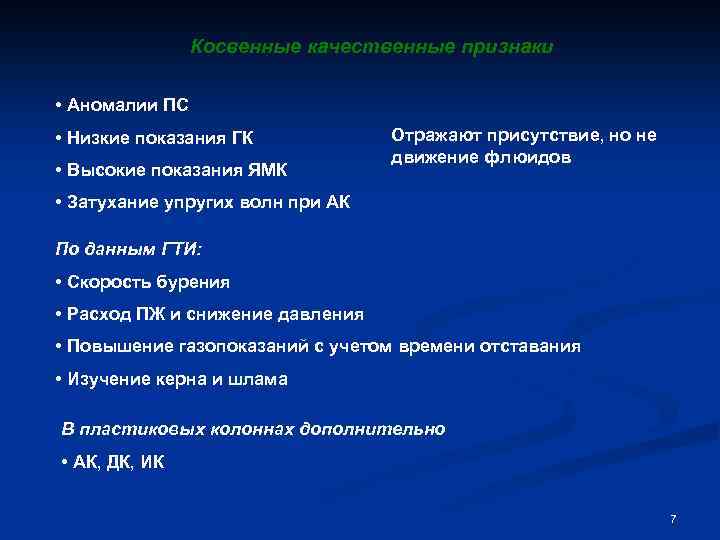

Косвенные качественные признаки • Аномалии ПС • Низкие показания ГК • Высокие показания ЯМК Отражают присутствие, но не движение флюидов • Затухание упругих волн при АК По данным ГТИ: • Скорость бурения • Расход ПЖ и снижение давления • Повышение газопоказаний с учетом времени отставания • Изучение керна и шлама В пластиковых колоннах дополнительно • АК, ДК, ИК 7

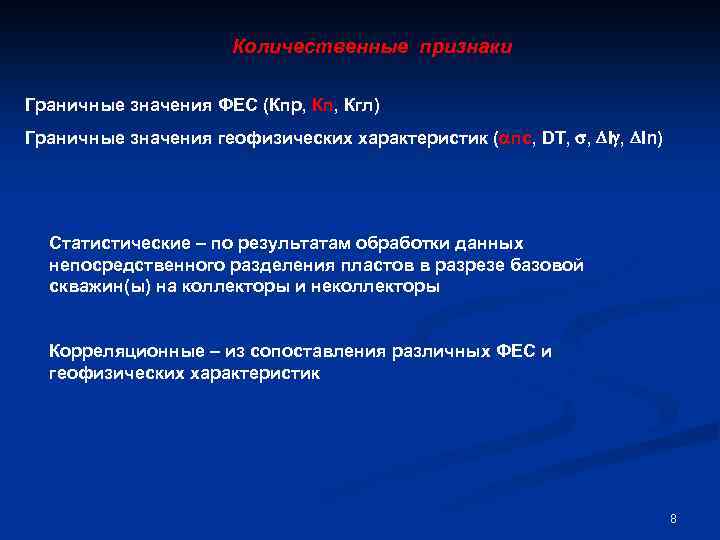

Количественные признаки Граничные значения ФЕС (Кпр, Кп, Кгл) Граничные значения геофизических характеристик ( пс, DT, , In) Статистические – по результатам обработки данных непосредственного разделения пластов в разрезе базовой скважин(ы) на коллекторы и неколлекторы Корреляционные – из сопоставления различных ФЕС и геофизических характеристик 8

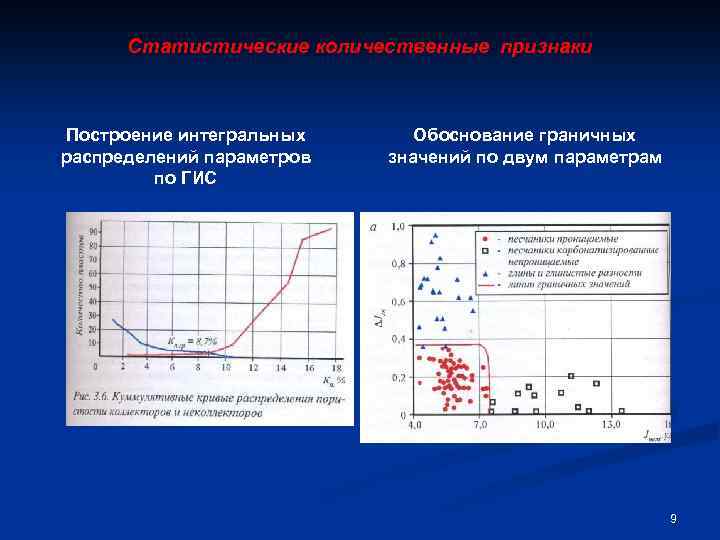

Статистические количественные признаки Построение интегральных распределений параметров по ГИС Обоснование граничных значений по двум параметрам 9

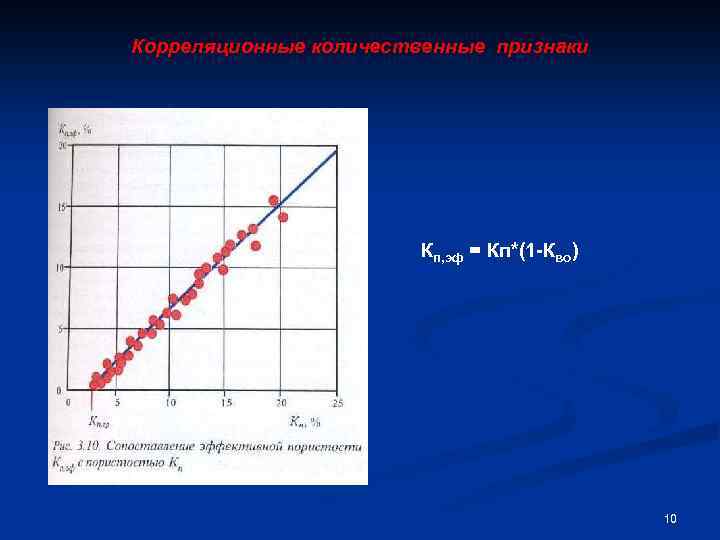

Корреляционные количественные признаки Кп, эф = Кп*(1 -Кво) 10

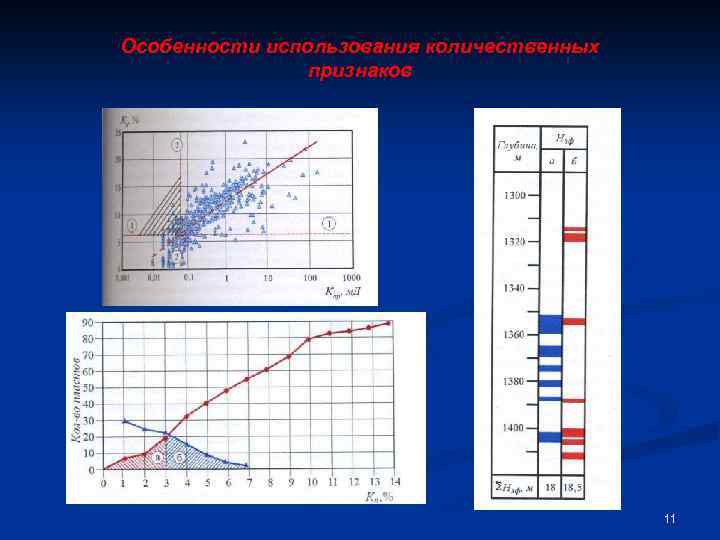

Особенности использования количественных признаков 11

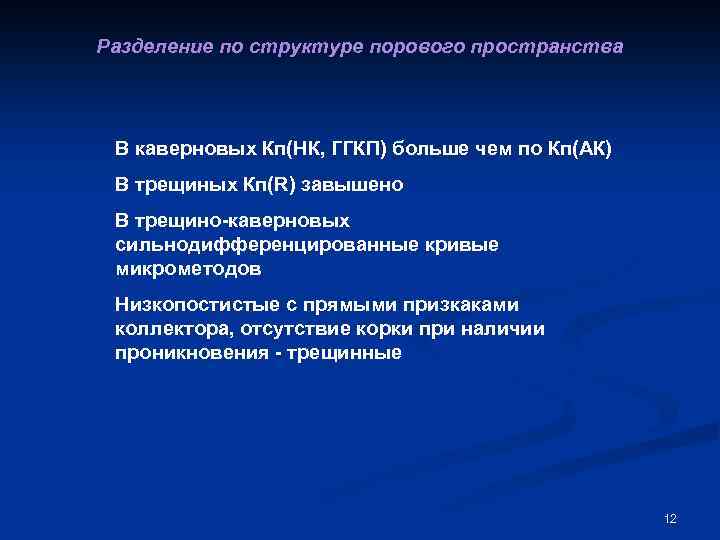

Разделение по структуре порового пространства В каверновых Кп(НК, ГГКП) больше чем по Кп(АК) В трещиных Кп(R) завышено В трещино-каверновых сильнодифференцированные кривые микрометодов Низкопостистые с прямыми призкаками коллектора, отсутствие корки при наличии проникновения - трещинные 12

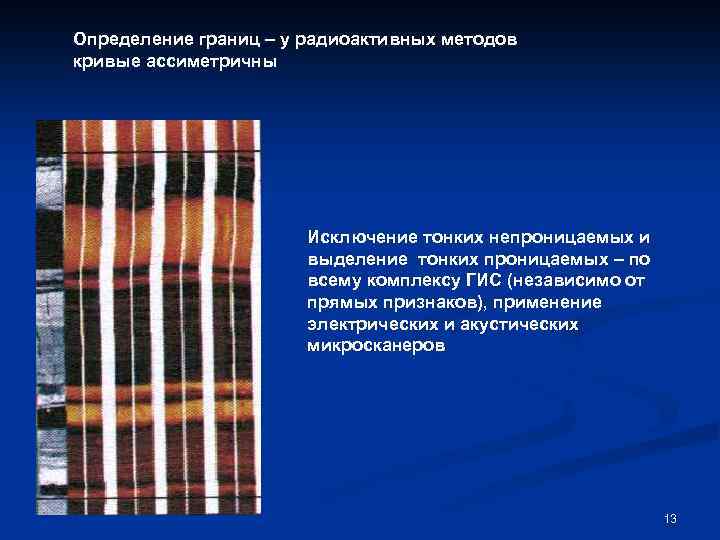

Определение границ – у радиоактивных методов кривые ассиметричны Исключение тонких непроницаемых и выделение тонких проницаемых – по всему комплексу ГИС (независимо от прямых признаков), применение электрических и акустических микросканеров 13
