Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Проект, схема расположения оборудования и защита в отделении диагностической и интервенционной радиологии February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 1

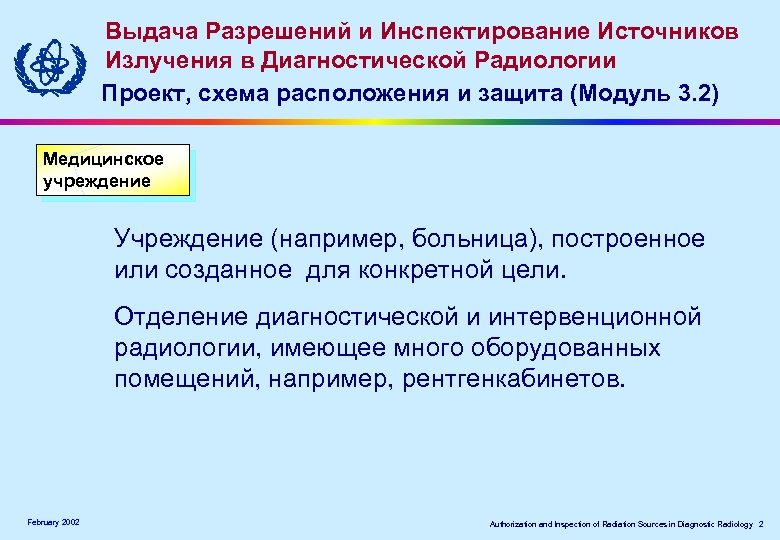

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Медицинское учреждение Учреждение (например, больница), построенное или созданное для конкретной цели. Отделение диагностической и интервенционной радиологии, имеющее много оборудованных помещений, например, рентгенкабинетов. February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 2

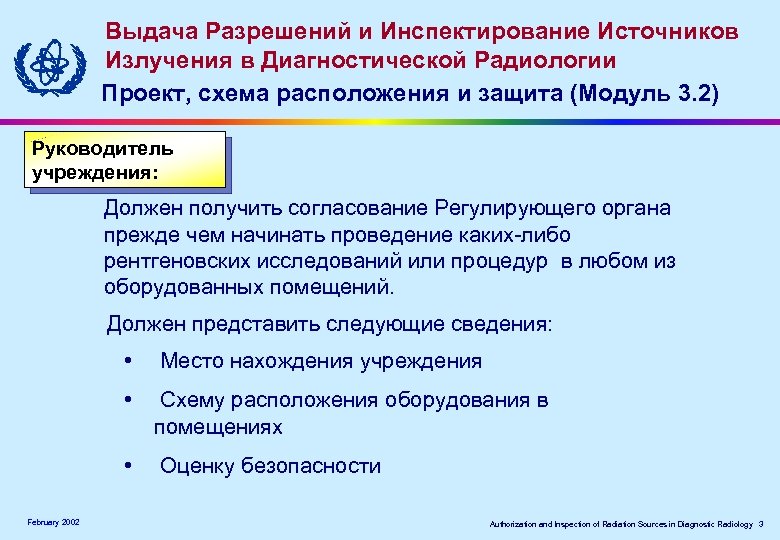

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Руководитель учреждения: Должен получить согласование Регулирующего органа прежде чем начинать проведение каких-либо рентгеновских исследований или процедур в любом из оборудованных помещений. Должен представить следующие сведения: • • Схему расположения оборудования в помещениях • February 2002 Место нахождения учреждения Оценку безопасности Authorization and Inspection of Radiation Sources in Diagnostic Radiology 3

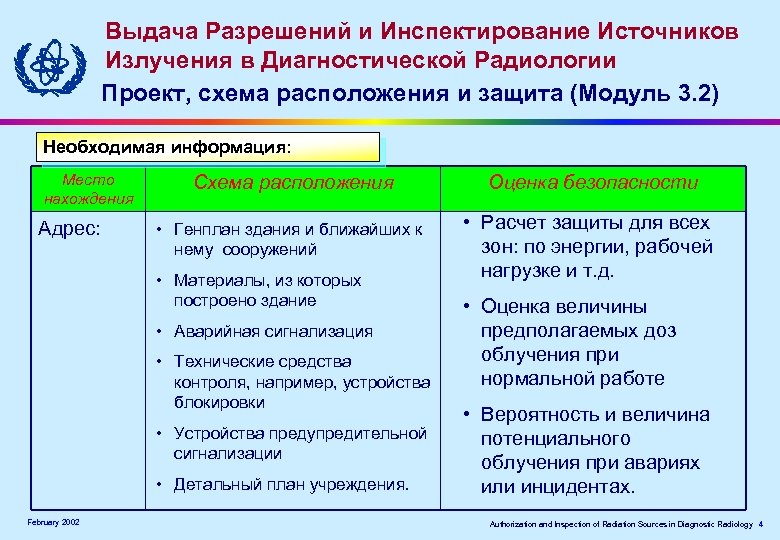

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Необходимая информация: Место нахождения Адрес: Схема расположения Оценка безопасности • Генплан здания и ближайших к нему сооружений • Расчет защиты для всех зон: по энергии, рабочей нагрузке и т. д. • Материалы, из которых построено здание • Аварийная сигнализация • Технические средства контроля, например, устройства блокировки • Устройства предупредительной сигнализации • Детальный план учреждения. February 2002 • Оценка величины предполагаемых доз облучения при нормальной работе • Вероятность и величина потенциального облучения при авариях или инцидентах. Authorization and Inspection of Radiation Sources in Diagnostic Radiology 4

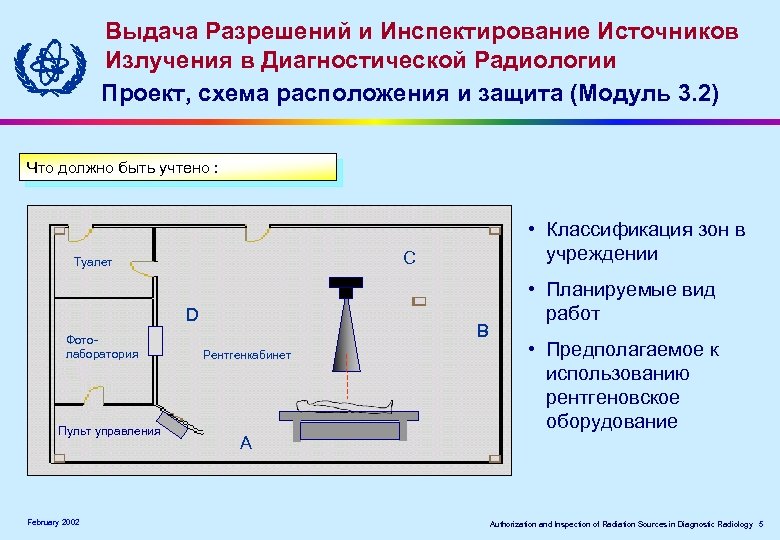

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Что должно быть учтено : C Туалет D Фотолаборатория Пульт управления February 2002 • Классификация зон в учреждении B Рентгенкабинет • Планируемые вид работ • Предполагаемое к использованию рентгеновское оборудование A Authorization and Inspection of Radiation Sources in Diagnostic Radiology 5
Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) ТИПИЧНЫЙ РЕНТГЕНКАБИНЕТ Туалет Фото лаборатория Рентгенкабинет должен: - • иметь надлежащий уровень радиационной безопасности для снижения вероятности случаев аварийных облучений. • быть спроектирован так, чтобы оборудование или помещение было оснащено необходимыми системами или устройствами безопасности • быть разделен на соответствующие зоны. Пульт управления February 2002 • Быть пригодным для проведения планируемых работ и размещения предполагаемого к использованию рентгеновского оборудования. Authorization and Inspection of Radiation Sources in Diagnostic Radiology 6
Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Защита в учреждении: • должна быть рассчитана в соответствии с принципами оптимизации • граничные дозы должны устанавливаться и применяться с учетом того, что в будущем возможно размещение в данном кабинете в другого рентгеновского оборудования и увеличение дозовых нагрузок. • конструкция помещений должна обеспечивать достаточную защиту лиц, выполняющих рентгеновские процедуры (профессиональное облучение) и лиц, находящихся в прилегающих зонах (возможно, лиц из состава населения). • пульт управления должен быть огражден защитным барьером для защиты персонала, не имеющего спецодежды February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 7

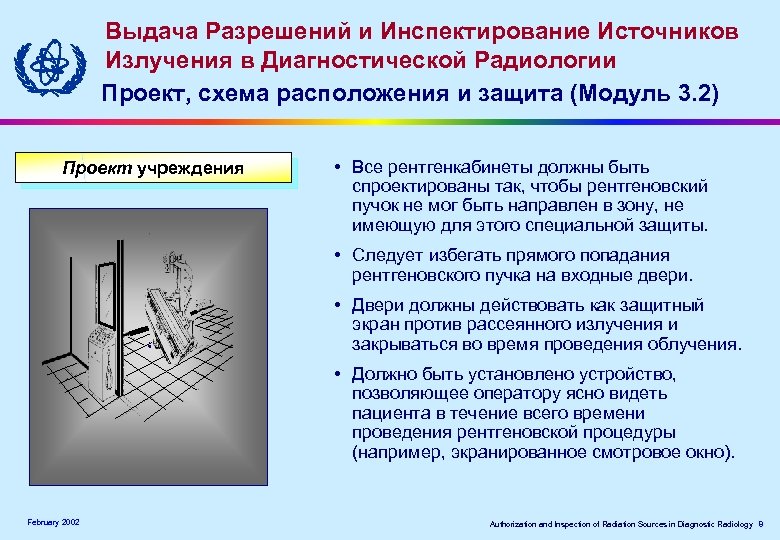

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Проект учреждения • Все рентгенкабинеты должны быть спроектированы так, чтобы рентгеновский пучок не мог быть направлен в зону, не имеющую для этого специальной защиты. • Следует избегать прямого попадания рентгеновского пучка на входные двери. ‘ • Двери должны действовать как защитный экран против рассеянного излучения и закрываться во время проведения облучения. • Должно быть установлено устройство, позволяющее оператору ясно видеть пациента в течение всего времени проведения рентгеновской процедуры (например, экранированное смотровое окно). February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 8
Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Условные знаки • Знаки должны размещаться не каждой входной двери в рентгенкабинет как предупреждение о радиационной опасности • Знаки должны указывать, что помещение, являются контролируемой зоной. • Знаки должны соответствовать требованиям, установленным Регулирующим органом • Предупредительная световая сигнализация должна размещаться (предпочтительно, рядом) на входе в любое помещение, где используется рентгеноскопическое или КТ оборудование. Во время процедур облучения световая сигнализация должна быть включена. February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 9

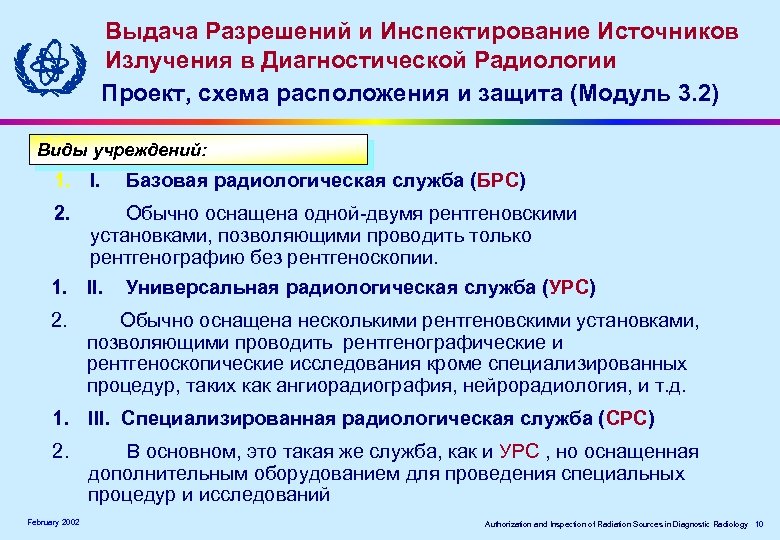

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Виды учреждений: 1. I. Базовая радиологическая служба (БРС) 2. Обычно оснащена одной-двумя рентгеновскими установками, позволяющими проводить только рентгенографию без рентгеноскопии. 1. II. Универсальная радиологическая служба (УРС) 2. Обычно оснащена несколькими рентгеновскими установками, позволяющими проводить рентгенографические и рентгеноскопические исследования кроме специализированных процедур, таких как ангиорадиография, нейрорадиология, и т. д. 1. III. Специализированная радиологическая служба (СРС) 2. February 2002 В основном, это такая же служба, как и УРС , но оснащенная дополнительным оборудованием для проведения специальных процедур и исследований Authorization and Inspection of Radiation Sources in Diagnostic Radiology 10

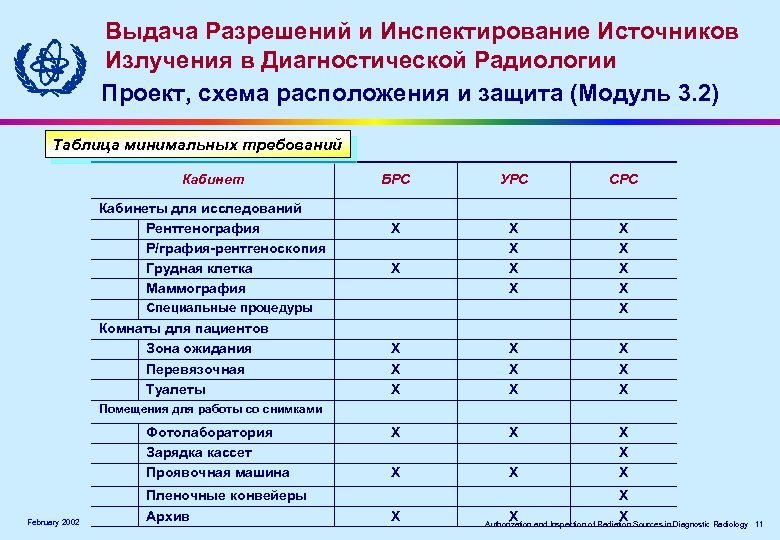

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Таблица минимальных требований Кабинеты для исследований Рентгенография Р/графия-рентгеноскопия Грудная клетка Маммография БРС УРС СРС X X X X X X X Специальные процедуры Комнаты для пациентов Зона ожидания Перевязочная Туалеты Помещения для работы со снимками Фотолаборатория Зарядка кассет Проявочная машина February 2002 Пленочные конвейеры Архив X X Authorization and Inspection of Radiation Sources in Diagnostic Radiology 11

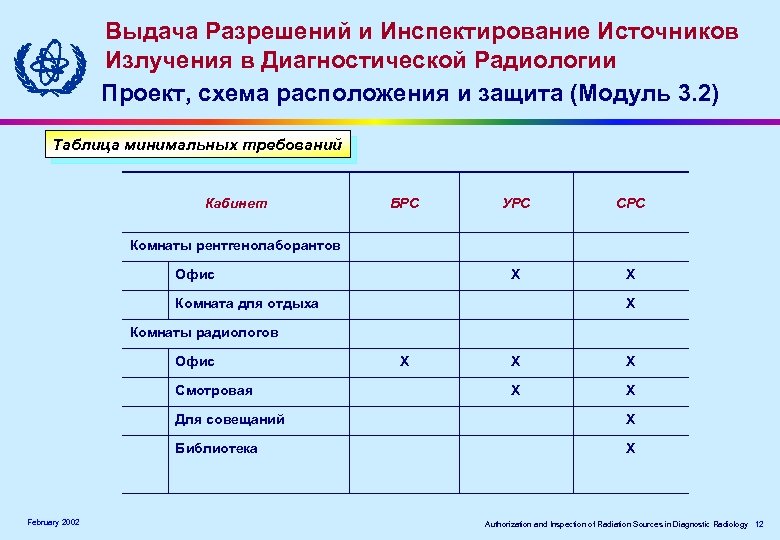

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Таблица минимальных требований Кабинет БРС УРС СРС X X Комнаты рентгенолаборантов Офис Комната для отдыха X Комнаты радиологов Офис Смотровая X X X Для совещаний Библиотека February 2002 X X Authorization and Inspection of Radiation Sources in Diagnostic Radiology 12

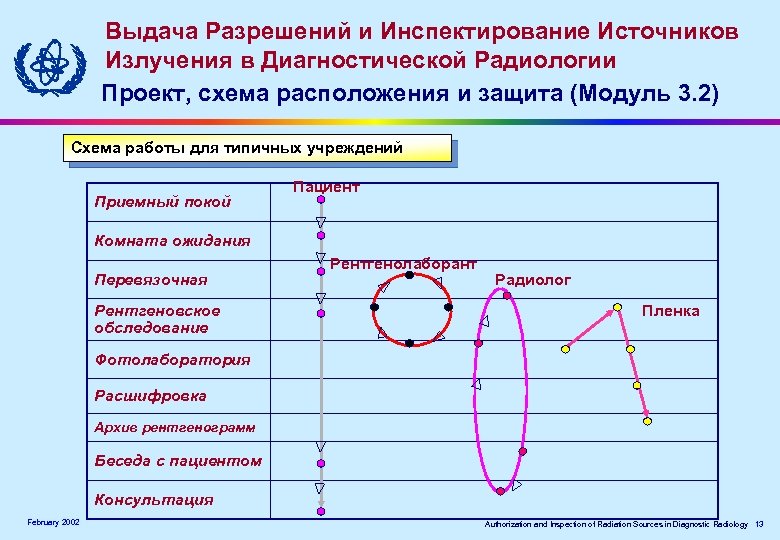

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Схема работы для типичных учреждений Приемный покой Пациент Комната ожидания Перевязочная Рентгеновское обследование Рентгенолаборант Радиолог Пленка Фотолаборатория Расшифровка Архив рентгенограмм Беседа с пациентом Консультация February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 13

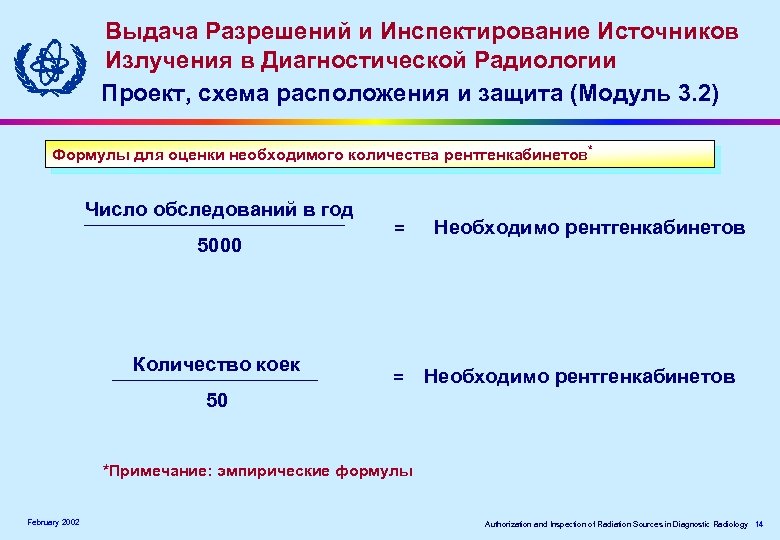

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Формулы для оценки необходимого количества рентгенкабинетов* Число обследований в год 5000 Количество коек = = Необходимо рентгенкабинетов 50 *Примечание: эмпирические формулы February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 14

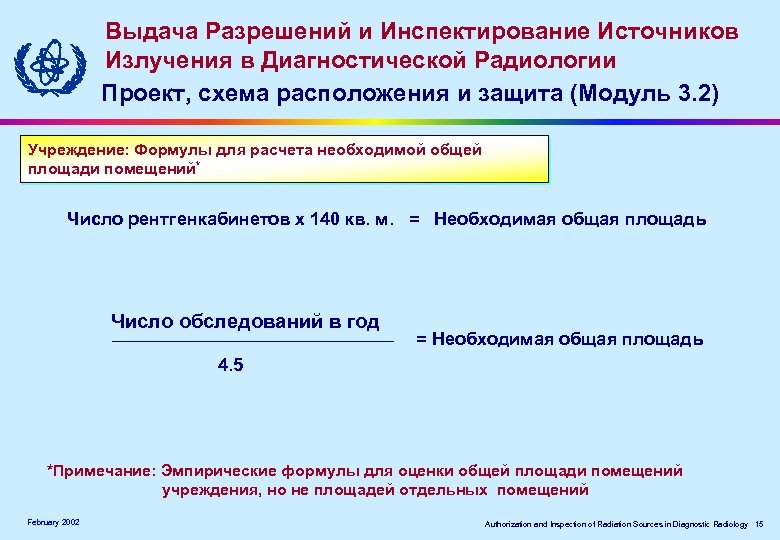

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Учреждение: Формулы для расчета необходимой общей площади помещений* Число рентгенкабинетов x 140 кв. м. = Необходимая общая площадь Число обследований в год = Необходимая общая площадь 4. 5 *Примечание: Эмпирические формулы для оценки общей площади помещений учреждения, но не площадей отдельных помещений February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 15

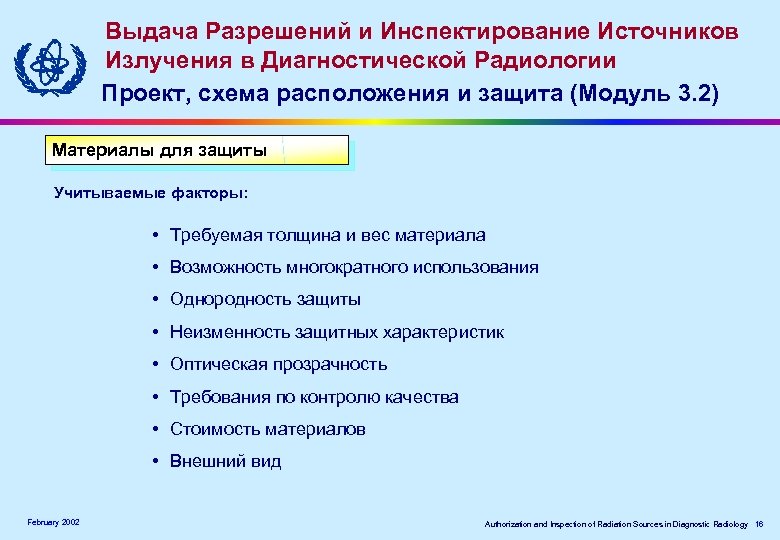

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Материалы для защиты Учитываемые факторы: • Требуемая толщина и вес материала • Возможность многократного использования • Однородность защиты • Неизменность защитных характеристик • Оптическая прозрачность • Требования по контролю качества • Стоимость материалов • Внешний вид February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 16

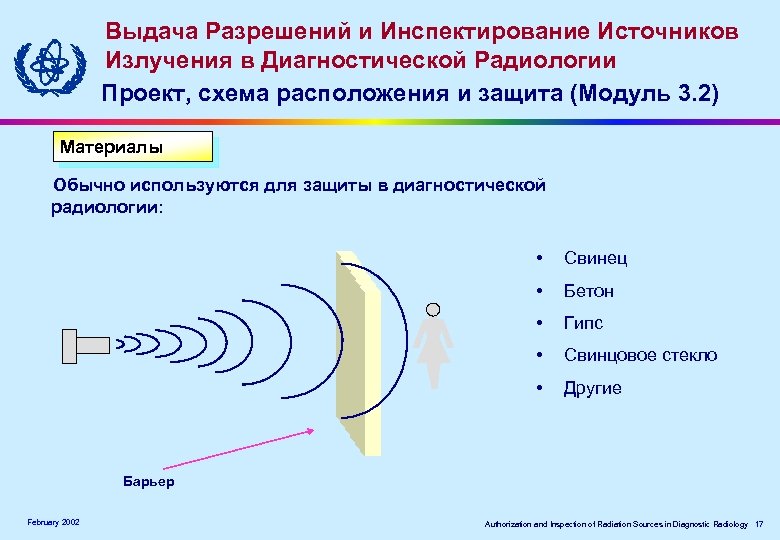

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Материалы Обычно используются для защиты в диагностической радиологии: • Свинец • Бетон • Гипс • Свинцовое стекло • Другие Барьер February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 17
Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Защитный барьер: Барьер из ослабляющих излучение материалов, служащий для снижения облучения. Источник 1 m dsca XU XS 1 m Пациент d pri XL 1 m Вспомогательный барьер Ss Основной барьер February 2002 S p dsec Authorization and Inspection of Radiation Sources in Diagnostic Radiology 18

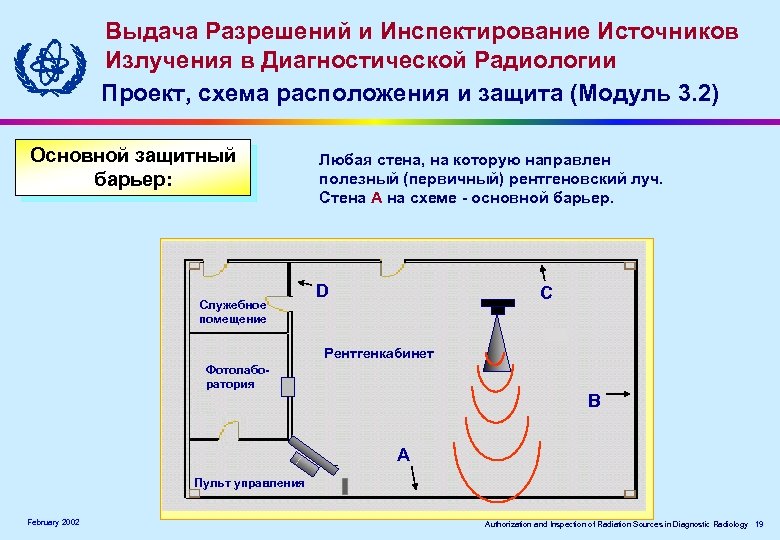

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Основной защитный барьер: Служебное помещение Любая стена, на которую направлен полезный (первичный) рентгеновский луч. Стена A на схеме - основной барьер. D C Рентгенкабинет Фотолаборатория B A Пульт управления February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 19

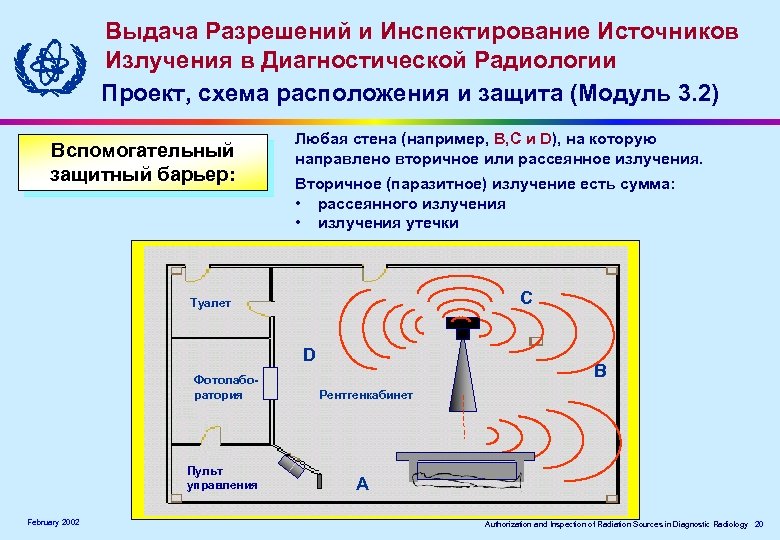

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Вспомогательный защитный барьер: Любая стена (например, B, C и D), на которую направлено вторичное или рассеянное излучения. Вторичное (паразитное) излучение есть сумма: • рассеянного излучения • излучения утечки Туалет Service C X-Ray Room D Фотолаборатория Пульт управления February 2002 B Dark Room Рентгенкабинет A A Authorization and Inspection of Radiation Sources in Diagnostic Radiology 20

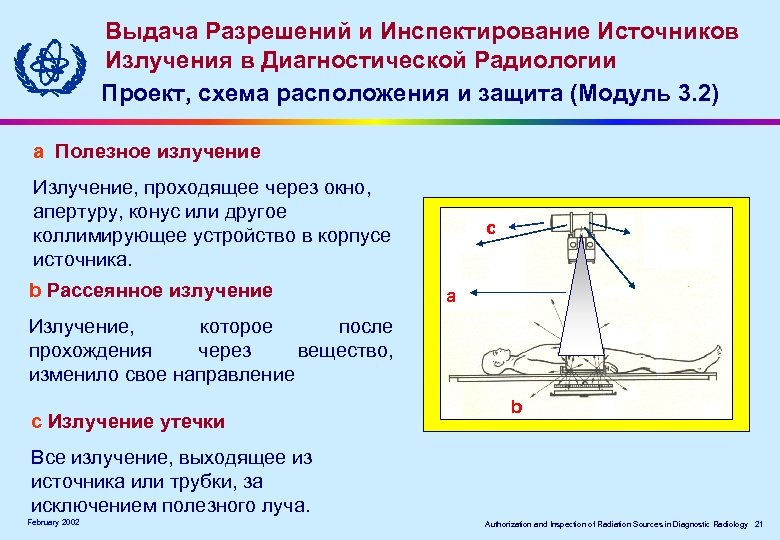

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) a Полезное излучение Излучение, проходящее через окно, апертуру, конус или другое коллимирующее устройство в корпусе источника. b Рассеянное излучение c a Излучение, которое после прохождения через вещество, изменило свое направление c Излучение утечки b Все излучение, выходящее из источника или трубки, за исключением полезного луча. February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 21

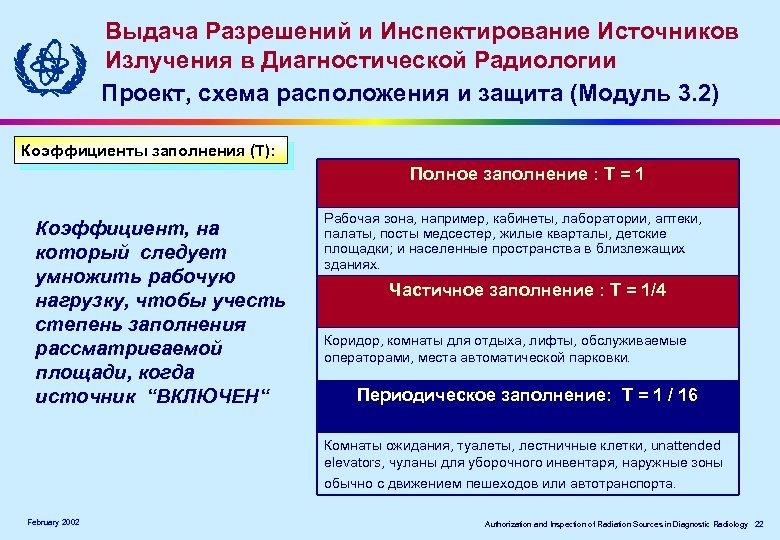

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Коэффициенты заполнения (T): Полное заполнение : T = 1 Коэффициент, на который следует умножить рабочую нагрузку, чтобы учесть степень заполнения рассматриваемой площади, когда источник “ВКЛЮЧЕН“ Рабочая зона, например, кабинеты, лаборатории, аптеки, палаты, посты медсестер, жилые кварталы, детские площадки; и населенные пространства в близлежащих зданиях. Частичное заполнение : T = 1/4 Коридор, комнаты для отдыха, лифты, обслуживаемые операторами, места автоматической парковки. Периодическое заполнение: T = 1 / 16 Комнаты ожидания, туалеты, лестничные клетки, unattended elevators, чуланы для уборочного инвентаря, наружные зоны обычно с движением пешеходов или автотранспорта. February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 22

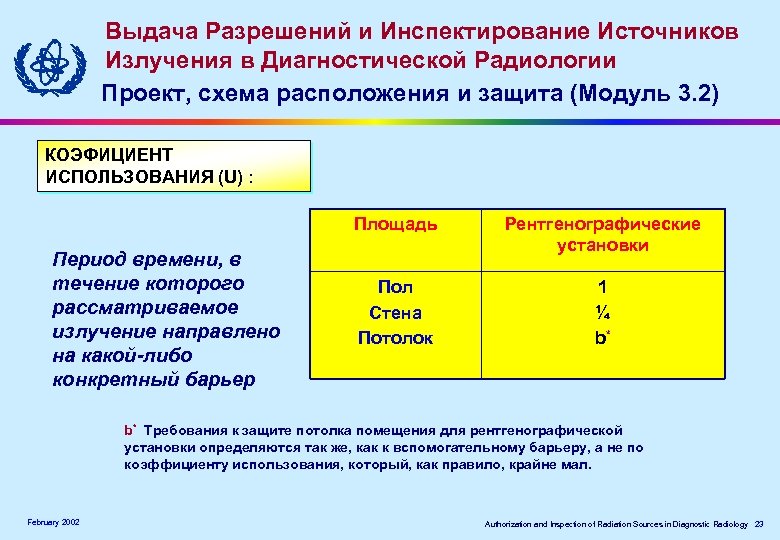

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) КОЭФИЦИЕНТ ИСПОЛЬЗОВАНИЯ (U) : Площадь Период времени, в течение которого рассматриваемое излучение направлено на какой-либо конкретный барьер Рентгенографические установки Пол Стена Потолок 1 ¼ b* b* Требования к защите потолка помещения для рентгенографической установки определяются так же, как к вспомогательному барьеру, а не по коэффициенту использования, который, как правило, крайне мал. February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 23

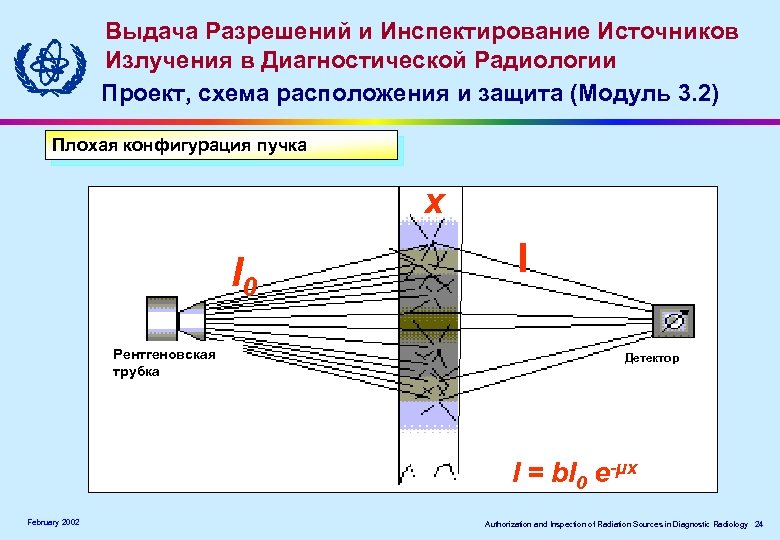

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Плохая конфигурация пучка x I 0 Рентгеновская трубка I Детектор I = b. I 0 e-µx February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 24

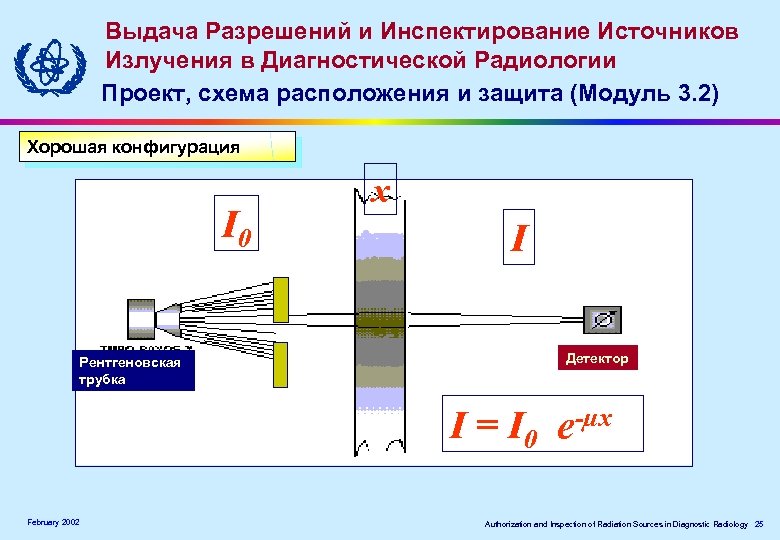

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Хорошая конфигурация I 0 Рентгеновская трубка x I Детектор I = I 0 e-µx February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 25

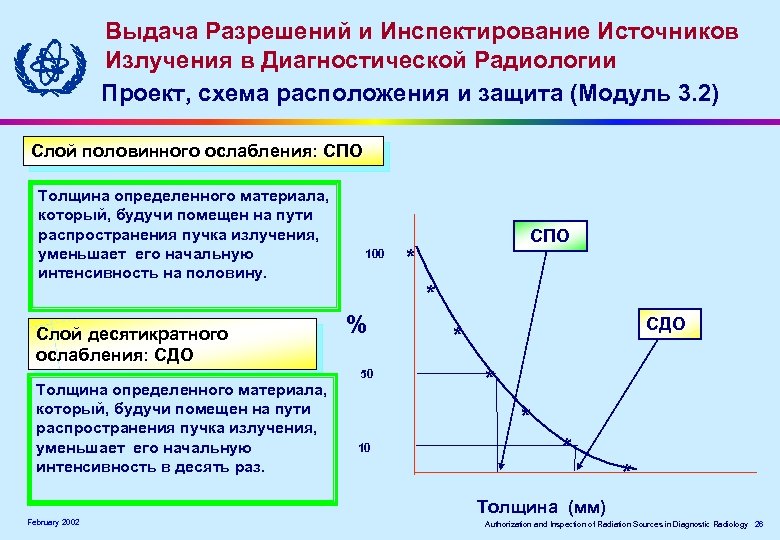

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Слой половинного ослабления: СПО Толщина определенного материала, который, будучи помещен на пути распространения пучка излучения, уменьшает его начальную интенсивность на половину. Слой десятикратного ослабления: СДО 100 * * % 50 Толщина определенного материала, который, будучи помещен на пути распространения пучка излучения, уменьшает его начальную интенсивность в десять раз. СПО СДО * * * 10 * * Толщина (мм) February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 26

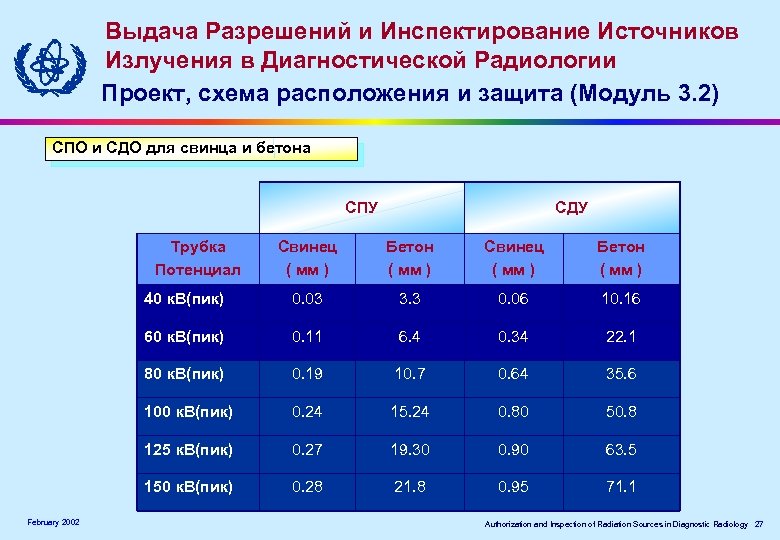

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) СПО и СДО для свинца и бетона СПУ Трубка Потенциал СДУ Бетон ( мм ) Свинец ( мм ) Бетон ( мм ) 40 к. В(пик) 0. 03 3. 3 0. 06 10. 16 60 к. В(пик) 0. 11 6. 4 0. 34 22. 1 80 к. В(пик) 0. 19 10. 7 0. 64 35. 6 100 к. В(пик) 0. 24 15. 24 0. 80 50. 8 125 к. В(пик) 0. 27 19. 30 0. 90 63. 5 150 к. В(пик) February 2002 Свинец ( мм ) 0. 28 21. 8 0. 95 71. 1 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 27
Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) dsec = расстояние от источника излучения до человека, в метрах dpri = расстояние от источника излучения до человека, которого необходимо защитить от воздействия первичного излучения, в метрах dsca = расстояние от источника излучения до места рассеяния. Туалет Рентгенкабинет dsec Фотолаборатория dpri dsca Пульт управления February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 28

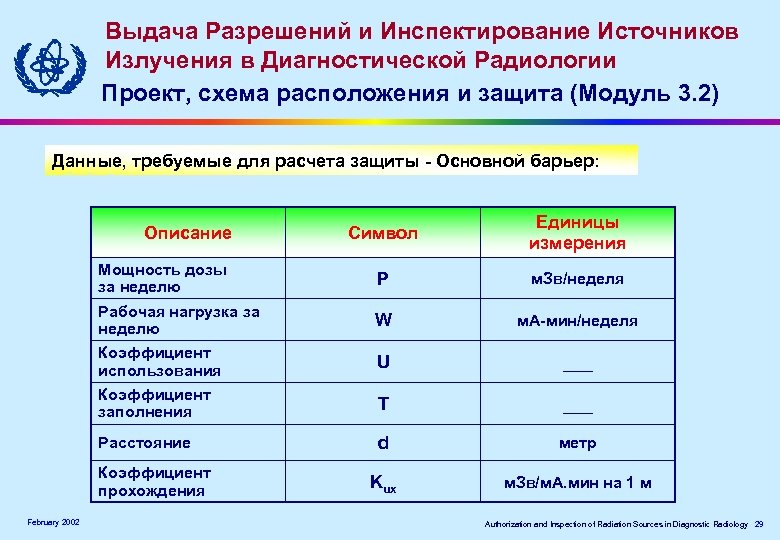

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Данные, требуемые для расчета защиты - Основной барьер: Символ Единицы измерения Мощность дозы за неделю P м. Зв/неделя Рабочая нагрузка за неделю W м. А-мин/неделя Коэффициент использования U ___ Коэффициент заполнения T ___ Расстояние d метр Kux м. Зв/м. А. мин на 1 м Описание Коэффициент прохождения February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 29

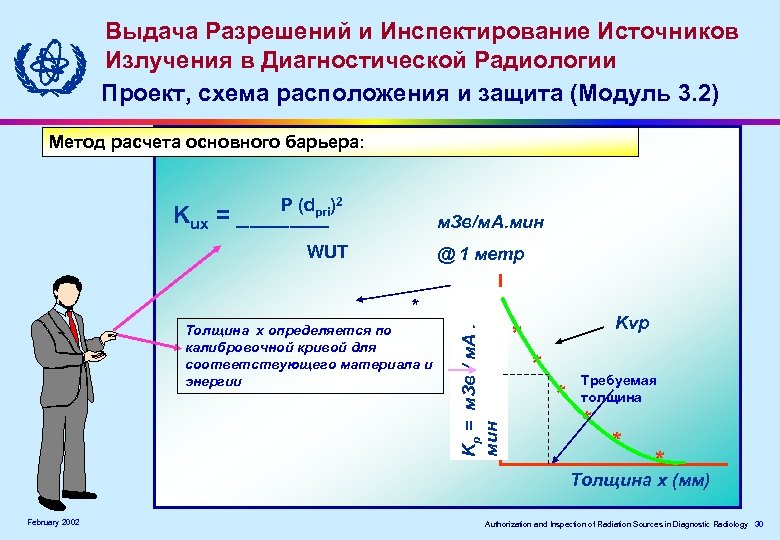

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Метод расчета основного барьера: P (dpri)2 Kux = _______ м. Зв/м. А. мин WUT @ 1 метр Толщина x определяется по калибровочной кривой для соответствующего материала и энергии * * Kp = m. Sv // м. А. . м. Зв m. A мин min * Kvp * * * Требуемая толщина * * * Толщина x (мм) February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 30

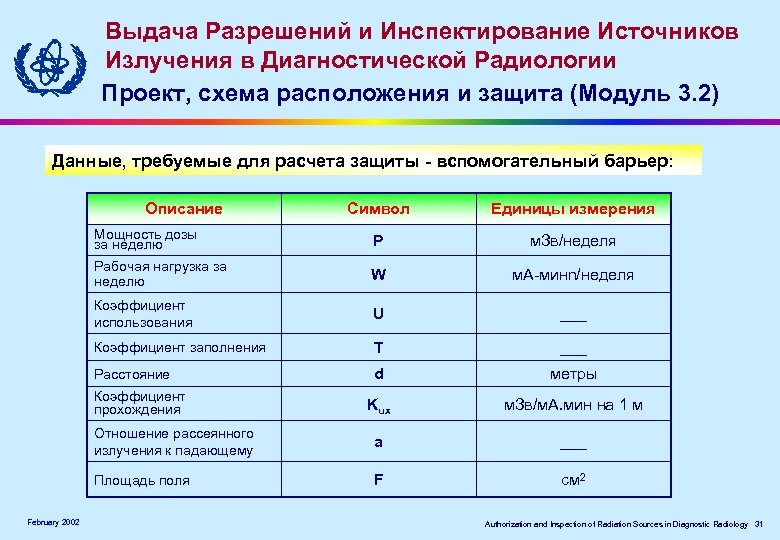

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Данные, требуемые для расчета защиты - вспомогательный барьер: Описание Символ Единицы измерения Мощность дозы за неделю P м. Зв/неделя Рабочая нагрузка за неделю W м. А-минn/неделя Коэффициент использования U ___ Коэффициент заполнения T ___ Расстояние d метры Kux м. Зв/м. А. мин на 1 м Отношение рассеянного излучения к падающему a ___ Площадь поля F см 2 Коэффициент прохождения February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 31

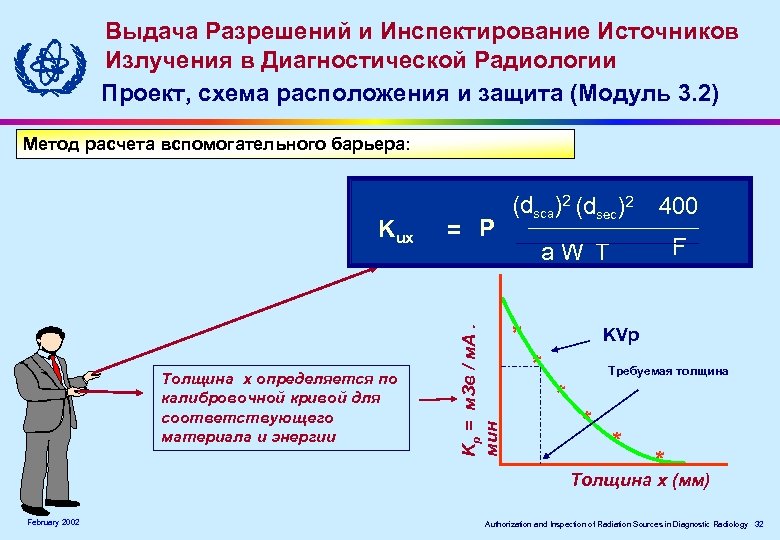

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Метод расчета вспомогательного барьера: Толщина x определяется по калибровочной кривой для соответствующего материала и энергии = P Kp = м. Зв / м. А. мин Kux (dsca)2 (dsec)2 400 a. W T F * KVp * Требуемая толщина * * Толщина x (мм) February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 32

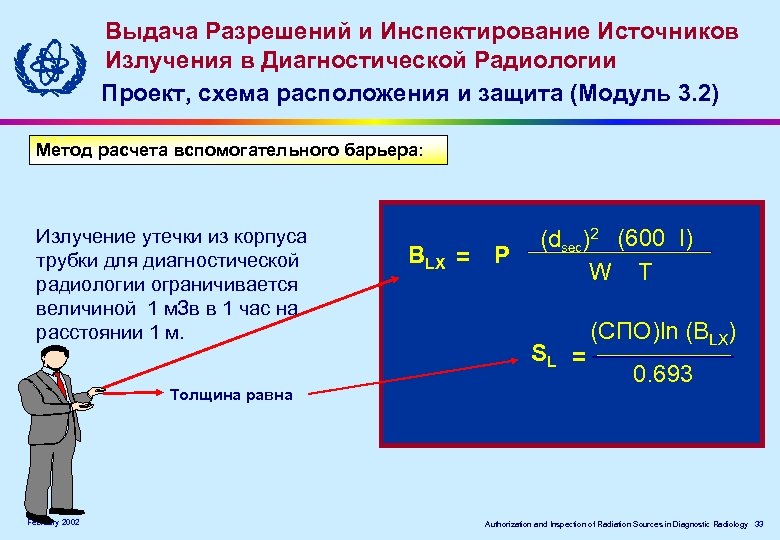

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Метод расчета вспомогательного барьера: Излучение утечки из корпуса трубки для диагностической радиологии ограничивается величиной 1 м. Зв в 1 час на расстоянии 1 м. Толщина равна February 2002 BLX = P (dsec)2 (600 I) W T SL = (СПО)ln (BLX) 0. 693 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 33

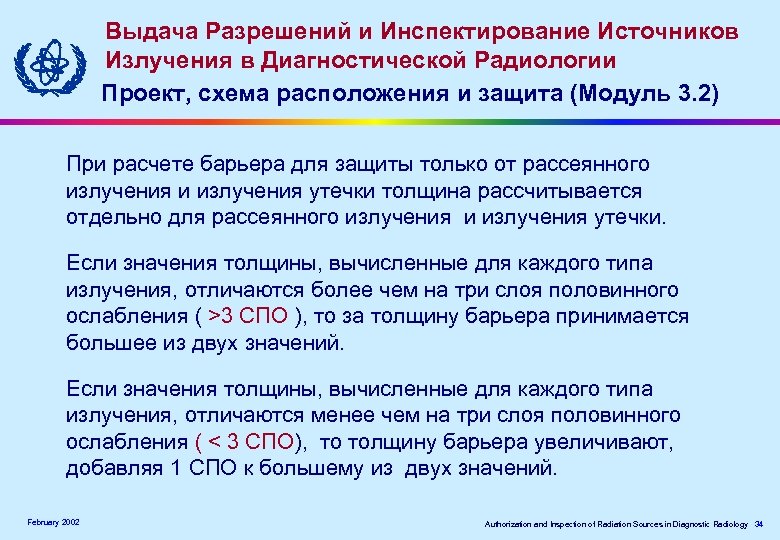

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) При расчете барьера для защиты только от рассеянного излучения и излучения утечки толщина рассчитывается отдельно для рассеянного излучения и излучения утечки. Если значения толщины, вычисленные для каждого типа излучения, отличаются более чем на три слоя половинного ослабления ( >3 СПО ), то за толщину барьера принимается большее из двух значений. Если значения толщины, вычисленные для каждого типа излучения, отличаются менее чем на три слоя половинного ослабления ( < 3 СПО), то толщину барьера увеличивают, добавляя 1 СПО к большему из двух значений. February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 34

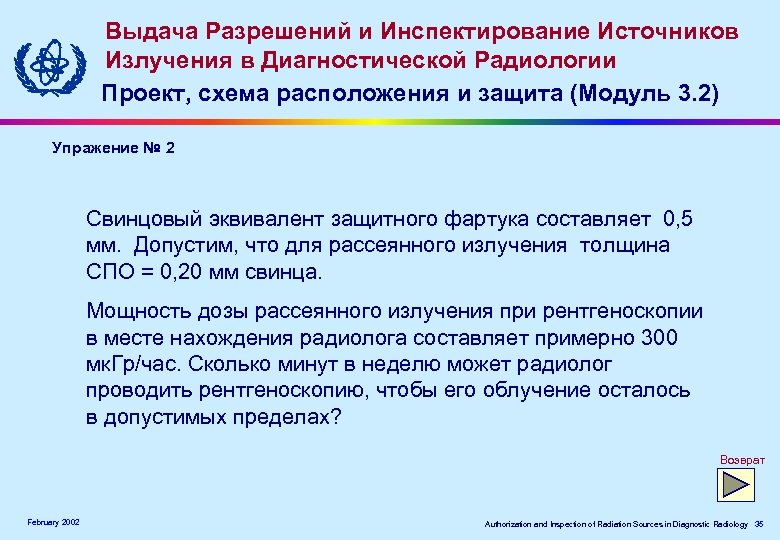

Выдача Разрешений и Инспектирование Источников Излучения в Диагностической Радиологии Проект, схема расположения и защита (Модуль 3. 2) Упражение № 2 Свинцовый эквивалент защитного фартука составляет 0, 5 мм. Допустим, что для рассеянного излучения толщина СПО = 0, 20 мм свинца. Мощность дозы рассеянного излучения при рентгеноскопии в месте нахождения радиолога составляет примерно 300 мк. Гр/час. Сколько минут в неделю может радиолог проводить рентгеноскопию, чтобы его облучение осталось в допустимых пределах? Возврат February 2002 Authorization and Inspection of Radiation Sources in Diagnostic Radiology 35
