ВЫБОР ВИДОВ И СИСТЕМ ОСВЕЩЕНИЯ

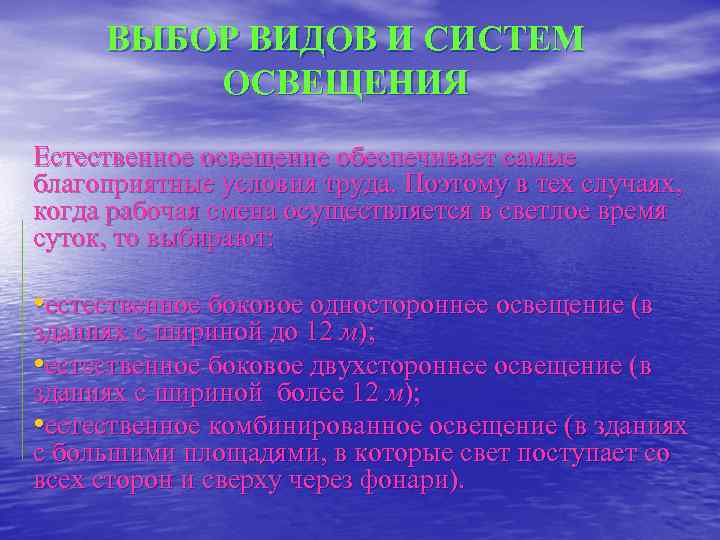

ВЫБОР ВИДОВ И СИСТЕМ ОСВЕЩЕНИЯ Естественное освещение обеспечивает самые благоприятные условия труда. Поэтому в тех случаях, когда рабочая смена осуществляется в светлое время суток, то выбирают: • естественное боковое одностороннее освещение (в зданиях с шириной до 12 м); • естественное боковое двухстороннее освещение (в зданиях с шириной более 12 м); • естественное комбинированное освещение (в зданиях с большими площадями, в которые свет поступает со всех сторон и сверху через фонари).

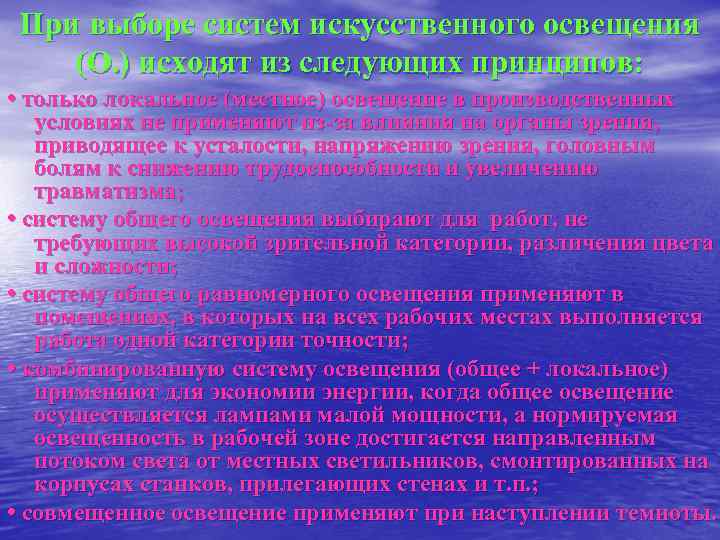

При выборе систем искусственного освещения (О. ) исходят из следующих принципов: • только локальное (местное) освещение в производственных условиях не применяют из за влияния на органы зрения, приводящее к усталости, напряжению зрения, головным болям к снижению трудоспособности и увеличению травматизма; • систему общего освещения выбирают для работ, не требующих высокой зрительной категории, различения цвета и сложности; • систему общего равномерного освещения применяют в помещениях, в которых на всех рабочих местах выполняется работа одной категории точности; • комбинированную систему освещения (общее + локальное) применяют для экономии энергии, когда общее освещение осуществляется лампами малой мощности, а нормируемая освещенность в рабочей зоне достигается направленным потоком света от местных светильников, смонтированных на корпусах станков, прилегающих стенах и т. п. ; • совмещенное освещение применяют при наступлении темноты.
При выборе систем освещения необходимо учитывать и назначение таких систем (рабочее освещение, освещение безопасности, эвакуационное, дежурное и охранное). Отправной характеристикой при выборе системы освещения является определение наименьшего объекта различения в (мм), который находится на удалении 50 см от глаз. Например, в лесопильном цехе, где обрабатывают бревна, брусья и доски больших размеров, согласно классификации, работа характеризуется грубой или малой точностью. Такие и им подобные работы могут выполняться при системе одного общего освещения с освещенностью 150 лк. Если же объект различения мал (0, 3 мм и менее), то такие работы относят к разряду “очень высокая точность”. Для их выполнения требуется освещенность 1000 4000 лк в системе комбинированного или 300 1250 лк – в системе общего освещения.

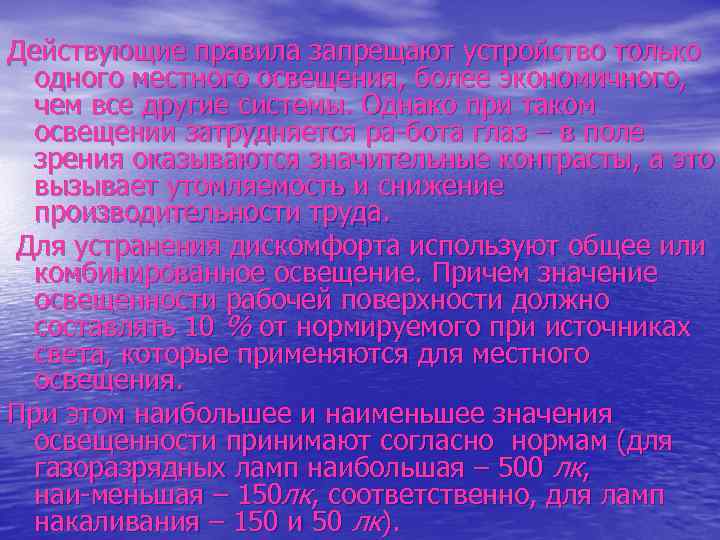

Действующие правила запрещают устройство только одного местного освещения, более экономичного, чем все другие системы. Однако при таком освещении затрудняется ра бота глаз – в поле зрения оказываются значительные контрасты, а это вызывает утомляемость и снижение производительности труда. Для устранения дискомфорта используют общее или комбинированное освещение. Причем значение освещенности рабочей поверхности должно составлять 10 % от нормируемого при источниках света, которые применяются для местного освещения. При этом наибольшее и наименьшее значения освещенности принимают согласно нормам (для газоразрядных ламп наибольшая – 500 лк, наи меньшая – 150 лк, соответственно, для ламп накаливания – 150 и 50 лк).

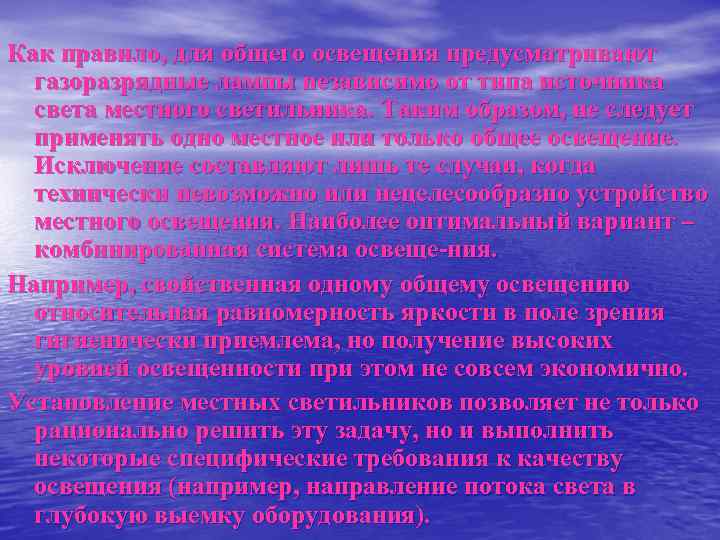

Как правило, для общего освещения предусматривают газоразрядные лампы независимо от типа источника света местного светильника. Таким образом, не следует применять одно местное или только общее освещение. Исключение составляют лишь те случаи, когда технически невозможно или нецелесообразно устройство местного освещения. Наиболее оптимальный вариант – комбинированная система освеще ния. Например, свойственная одному общему освещению относительная равномерность яркости в поле зрения гигиенически приемлема, но получение высоких уровней освещенности при этом не совсем экономично. Установление местных светильников позволяет не только рационально решить эту задачу, но и выполнить некоторые специфические требования к качеству освещения (например, направление потока света в глубокую выемку оборудования).
• Действующие СНи. П при выборе системы освещения в помещениях, где выполняют работы I IV разрядов, рекомендуют, как правило, систему комбинированного освещения, допуская обоснованные исключения. • Некоторые ученые считают, что предпочтение авторами СНи. П комбинированного освещения в известной степени субъективно. Конечно, применение комбинированного освещения не может оспариваться, но и причины для устройства только общего освещения достаточно важны: • • доказанная его экономическая предпочтительность; • • большие размеры освещаемых поверхностей; • • неблагоприятные условия среды в помещении и, в частности, в рабочей зоне (этот факт может иметь значение, так как сортамент светильников общего освещения в отношении пригодности их при различных условиях среды значительно шире, чем сортамент светильников местного освещения); • • конструктивная трудность или невозможность установки светильников непосредственно у рабочих мест.

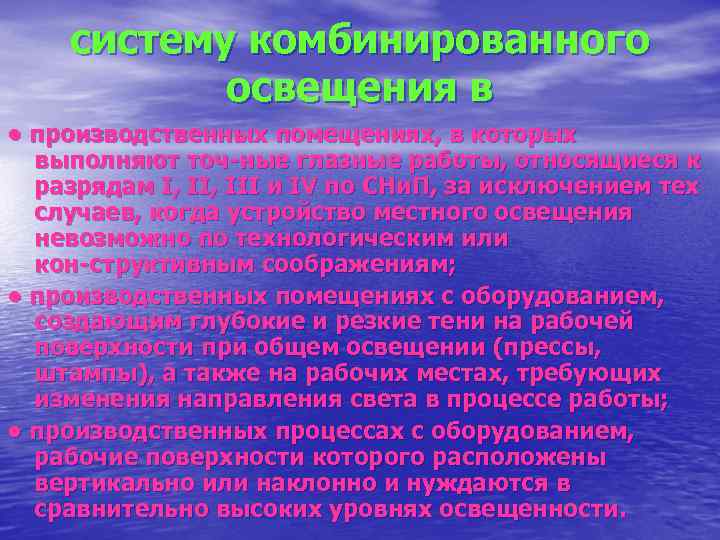

систему комбинированного освещения в • производственных помещениях, в которых выполняют точ ные глазные работы, относящиеся к разрядам I, III и IV по СНи. П, за исключением тех случаев, когда устройство местного освещения невозможно по технологическим или кон структивным соображениям; • производственных помещениях с оборудованием, создающим глубокие и резкие тени на рабочей поверхности при общем освещении (прессы, штампы), а также на рабочих местах, требующих изменения направления света в процессе работы; • производственных процессах с оборудованием, рабочие поверхности которого расположены вертикально или наклонно и нуждаются в сравнительно высоких уровнях освещенности.

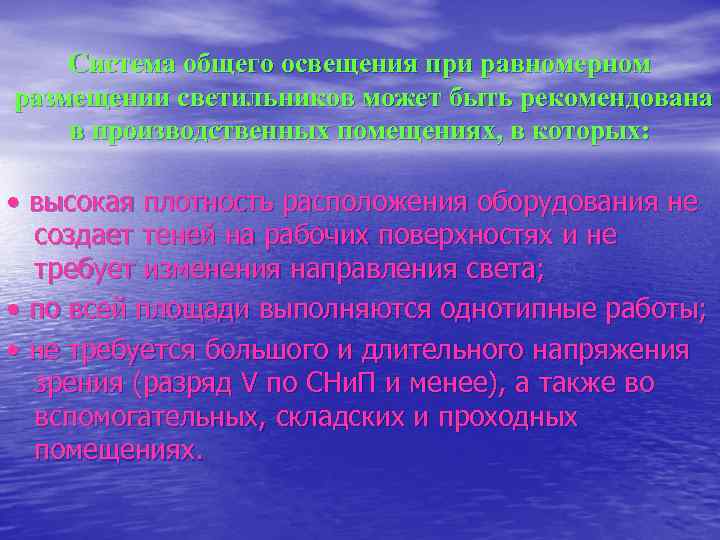

Система общего освещения при равномерном размещении светильников может быть рекомендована в производственных помещениях, в которых: • высокая плотность расположения оборудования не создает теней на рабочих поверхностях и не требует изменения направления света; • по всей площади выполняются однотипные работы; • не требуется большого и длительного напряжения зрения (разряд V по СНи. П и менее), а также во вспомогательных, складских и проходных помещениях.
К локализованному расположению светильников общего освещения целесообразно прибегать в следующих случаях: • при расположении рабочих мест группами, сосредоточен ными на отдельных участках (группы станков); • если на отдельных участках выполняют работы различ ной точности, требующие разных уровней освещенности; • при больших по площади рабочих поверхностях, требующих высокой освещенности: склейка рубашек, столы для раскроя, или громоздком оборудовании, создающем тени, на котором невозможно устройство местного освещения (цехи химической промышленности). В большинстве случаев применение общего локализован ного освещения с лампами накаливания может быть реко мендовано для работ, относящихся по. СНи. П к разрядам IV и ниже, а с люминесцентными лампами – не выше II разряда.

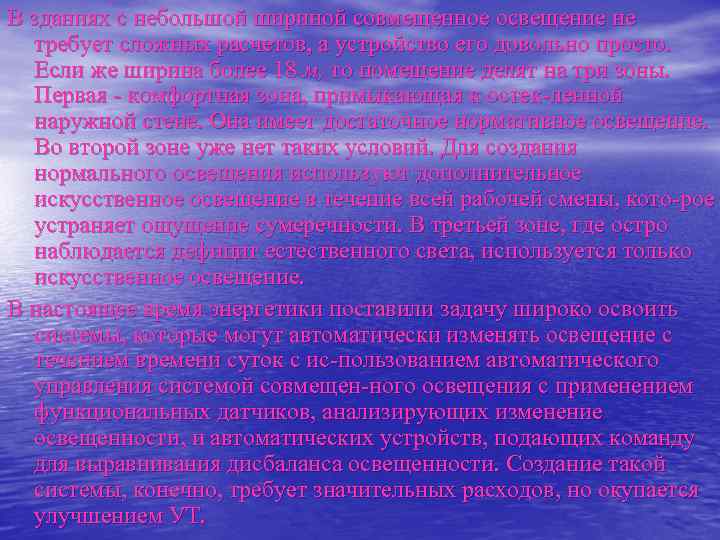

В зданиях с небольшой шириной совмещенное освещение не требует сложных расчетов, а устройство его довольно просто. Если же ширина более 18 м, то помещение делят на три зоны. Первая комфортная зона, примыкающая к остек ленной наружной стене. Она имеет достаточное нормативное освещение. Во второй зоне уже нет таких условий. Для создания нормального освещения используют дополнительное искусственное освещение в течение всей рабочей смены, кото рое устраняет ощущение сумеречности. В третьей зоне, где остро наблюдается дефицит естественного света, используется только искусственное освещение. В настоящее время энергетики поставили задачу широко освоить системы, которые могут автоматически изменять освещение с течением времени суток с ис пользованием автоматического управления системой совмещен ного освещения с применением функциональных датчиков, анализирующих изменение освещенности, и автоматических устройств, подающих команду для выравнивания дисбаланса освещенности. Создание такой системы, конечно, требует значительных расходов, но окупается улучшением УТ.
Искусственное освещение характеризуют более двадцати различных терминов: отраженная блескость, стробоскопический эффект, цветопередача, объект различения, фон, контраст объекта различения с фоном и т. д. Все эти характеристики влияют на: • создание благоприятного светоцветового климата в обеспечении безопасности труда и жизнедеятельности; • утомляемость, снижение здоровья, заболеваемость; • снижение производительности труда, качества продукции; • увеличение травматизма. Безопасность систем освещения при эксплуатации зависит от способа монтажа осветительных приборов, трансформаторных подстанций, распределительных устройств, розеток, включателей, прокладки кабелей, электропроводов, а также от квалификации обслуживающего персонала и контроля состояния систем освещения.

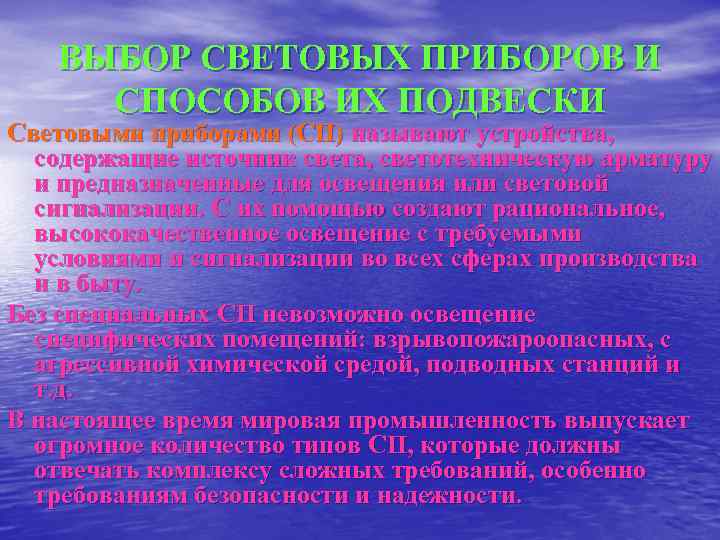

ВЫБОР СВЕТОВЫХ ПРИБОРОВ И СПОСОБОВ ИХ ПОДВЕСКИ Световыми приборами (СП) называют устройства, содержащие источник света, светотехническую арматуру и предназначенные для освещения или световой сигнализации. С их помощью создают рациональное, высококачественное освещение с требуемыми условиями и сигнализации во всех сферах производства и в быту. Без специальных СП невозможно освещение специфических помещений: взрывопожароопасных, с агрессивной химической средой, подводных станций и т. д. В настоящее время мировая промышленность выпускает огромное количество типов СП, которые должны отвечать комплексу сложных требований, особенно требованиям безопасности и надежности.

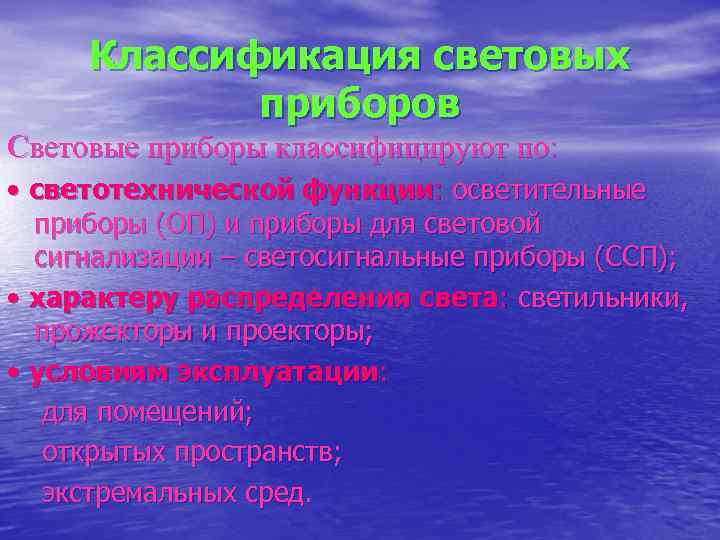

Классификация световых приборов Световые приборы классифицируют по: • светотехнической функции: осветительные приборы (ОП) и приборы для световой сигнализации – светосигнальные приборы (ССП); • характеру распределения света: светильники, прожекторы и проекторы; • условиям эксплуатации: для помещений; открытых пространств; экстремальных сред.

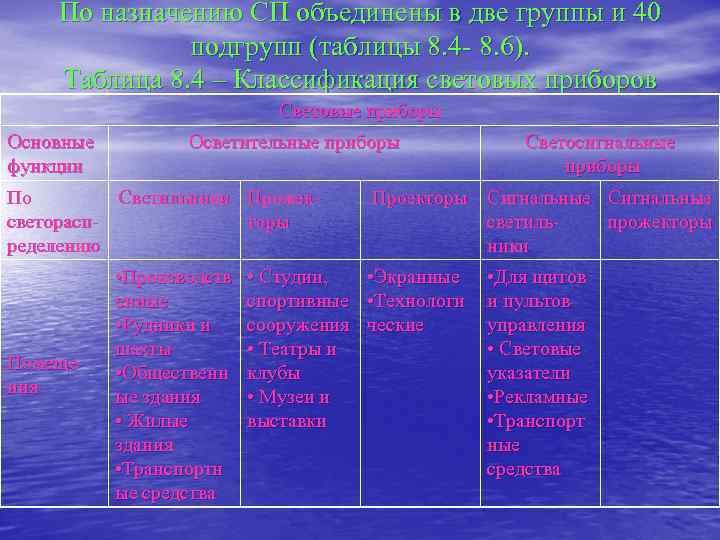

По назначению СП объединены в две группы и 40 подгрупп (таблицы 8. 4 8. 6). Таблица 8. 4 – Классификация световых приборов Световые приборы Основные Осветительные приборы Светосигнальные функции приборы По Светильники Прожек Проекторы Сигнальные светорасп торы светиль прожекторы ределению ники • Производств • Студии, • Экранные • Для щитов енные спортивные • Технологи и пультов • Рудники и сооружения ческие управления шахты • Театры и • Световые Помеще • Общественн клубы указатели ния ые здания • Музеи и • Рекламные • Жилые выставки • Транспорт здания ные • Транспортн средства ые средства

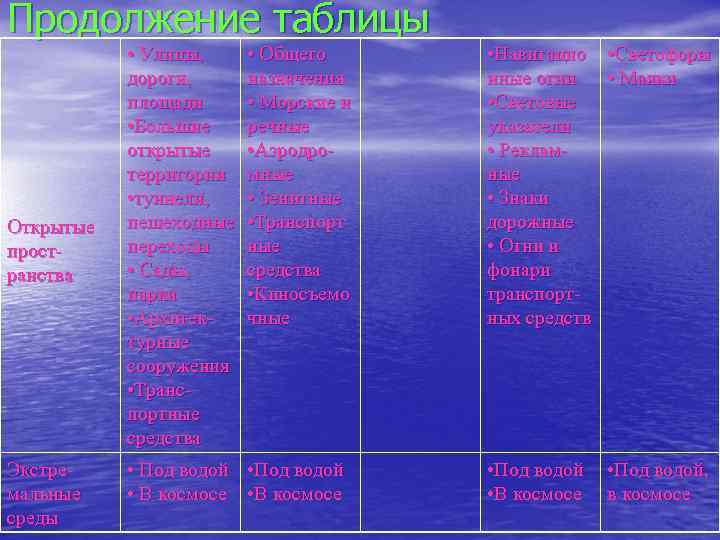

Продолжение таблицы • Улицы, • Общего • Навигацио • Светофоры дороги, назначения нные огни • Маяки площади • Морские и • Световые • Большие речные указатели открытые • Аэродро • Реклам территории мные • туннели, • Зенитные • Знаки Открытые пешеходные • Транспорт дорожные прост переходы ные • Огни и ранства • Сады, средства фонари парки • Киносъемо транспорт • Архитек чные ных средств турные сооружения • Транс портные средства Экстре • Под водой, мальные • В космосе в космосе среды
Светильник – СП, перераспределяющий свет лампы (ламп) внутри больших телесных углов ( до 4 π ) и обеспечивающий угловую концентрацию светового потока с коэффициентом усиления более 30 для круглосимметричных и не более 15 – для симметричных приборов. Он служат для освещения удаленных объектов, в десятки, сотни раз превышающих размер прожекторов, или для передачи световых сигналов. Отличают прожекторы общего назначения и для поиска. Их используют в качестве зенитных, морских и других прожекторов. Прожектор – СП, перераспределяющие свет лампы внутри малых телесных углов и обеспечивающий угловую концентрацию светового потока с требуемым коэффициентом усиления не более 30 круглосимметричных и не более 15 – для симметричных приборов. Он предназначен, как правило, для освещения относительно близких объектов. В них могут устанавливаться две или более ламп (например, в люстрах). Проектор – СП, перераспределяющий свет лампы с концентрацией светового потока на поверхности малого размера или в малом объеме (проекционная аппаратура).

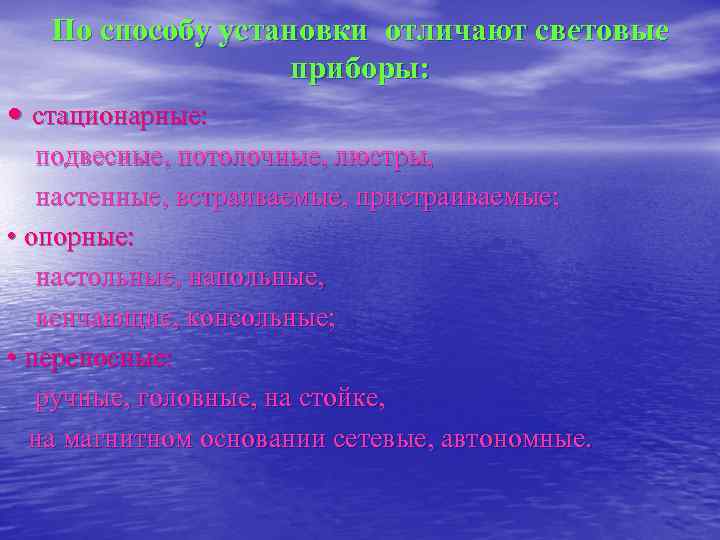

По способу установки отличают световые приборы: • стационарные: подвесные, потолочные, люстры, настенные, встраиваемые, пристраиваемые; • опорные: настольные, напольные, венчающие, консольные; • переносные: ручные, головные, на стойке, на магнитном основании сетевые, автономные.
Для обеспечения БЖД при пользовании СП отдельные требования к ним устанавливают: • класс светораспределения – ГОСТ 13828; • тип класса светораспределения – ГОСТ 13828; • способ установки – ГОСТ 16703; • класс защиты от поражения эл. током – ГОСТ 12. 2. 007. 13 75; • степень защиты от пыли и воды: для светильников – ГОСТ 13828 74; для прожекторов – ГОСТ 14254 69; • по климатич. исполнению и категории размещения – ГОСТ 15150 69; • по доминирующему воздействующему фактору (температура и относительная влажность воздуха) ГОСТ 16962 71; • по механическому воздействию – ГОСТ 16962 71; • по особым факторам среды применительно к каждому конкретному случаю – ГОСТ 15150 69; • по взрывоопасности среды – ГОСТ 12. 27020 76.
ХАРАКТЕРИСТИКА БЕЗОПАСНОСТИ Электрическая безопасность определяется: • классом зашиты от поражения электрическим током или видом СП по электрической изоляции, степенью защиты от соприкосновения с токоведущими частями, напряжением, сопротивлением и электрической прочностью электрической изоляции, путями утечки и воздушными зазорами. Светильники по способу защиты человека от поражения электрическим током по стандарту делят на пять классов (0, 01, I, III): • 0 – изделия, имеющие рабочую изоляцию без элементов заземления, если они не относятся к классу II или III; • 01 – изделия, имеющие рабочую изоляцию, элементы заземления и провод без заземляющей жилы для присоедине ния к источнику питания;
• I – изделия с рабочей изоляцией и элементами для зазем ления; • II – изделия с двойной или усиленной изоляцией без эле ментов заземления; • III – изделия без внутренних и внешних электрических цепей с напряжением свыше 42 В, а также с внешним источ ником питания, если они предназначены для присоединения непосредственно к питателю с напряжением не выше 42 В, у которых при холостом ходе оно не превышает 50 В.

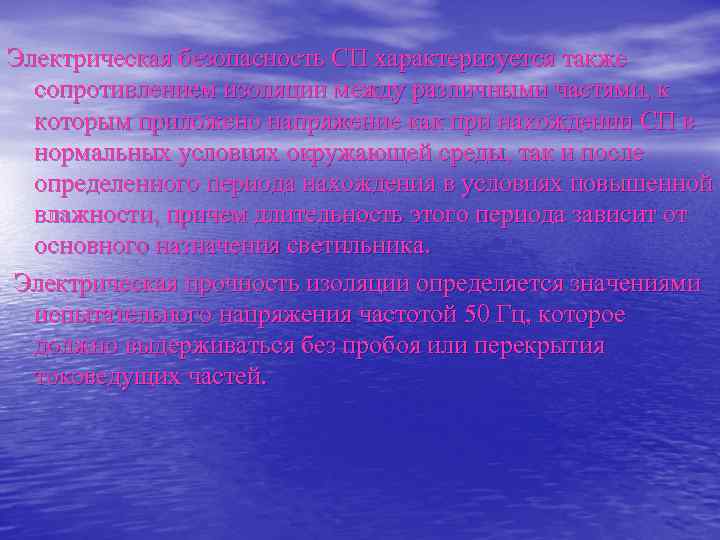

Электрическая безопасность СП характеризуется также сопротивлением изоляции между различными частями, к которым приложено напряжение как при нахождении СП в нормальных условиях окружающей среды, так и после определенного периода нахождения в условиях повышенной влажности, причем длительность этого периода зависит от основного назначения светильника. Электрическая прочность изоляции определяется значениями испытательного напряжения частотой 50 Гц, которое должно выдерживаться без пробоя или перекрытия токоведущих частей.
Взрывозащищенность. В зависимости от области применения взрывозащищенные светильники условно объединяют в две группы: I – рудничные, предназначенные для шахт и рудников, опасных по газу и пыли; II – для внутренних и наружных установок в нефтяной, химической, газовой и других отраслей промышленности. В зависимости от уровня взрывозащищенности все СП подразделяются на: • светильники с повышенной надежности против взрыва (в них предусмотрены меры, затрудняющие возникновение опасных искр, электрических дуг и нагрева, а также обеспечивающих взрывозащиту СП только в режиме нормальной работы); • взрывобезопасные светильники (в них предусмотрены меры защиты от взрыва окружающей взрывоопасной смеси в результате действия искр, электрических дуг или нагретых поверхностей как при нормальном режиме, так и при вероятных повреждениях СП, определяемых условиями эксплуатации, кроме повреждения средств взрывозащиты); • особовзрывобезопасные СП (в них приняты специальные дополнительные средства взрывозащиты).
Пожарная безопасность СП означает практическую невозможность загорания как самого прибора, так и окружающей его среды, что обеспечивается конструкцией СП, выбором комплектующих изделий и материалов с температурными характеристиками, соответствующими тепловому режиму работы светильников. Пожарная безопасность потолочных, напольных и встраиваемых светильников обеспечивается выбором материалов по горючести для опорных поверхностей, которые условно подразделены на три группы: горючие (с температурой воспламенения – менее 200 С); негорючие и легко возгораемые. Механическая безопасность светильников. Она характеризуется степенью безопасности светильников от вибрационных и ударных нагрузок. Достигается конструктивными решениями, в которых предусматривается различная степень жесткости от 1 (частоты – 1 35 Гц, максимальное ускорение – 5 м/с2) до 20 (частоты – 100 5000 Гц, максимальное ускорение – 400 м/с2).
Светильники, согласно стандарту, имеют маркировку, на несенную в определенном месте Каждый символ имеет соот ветствующее значение. Например, ЛСП 06 2 X 80 – 010 Т 1, где Л люминесцентная лампа, СП светильник подвесной, 06 серия, 2 X 80 количество и мощность ламп, 010 номер мо дификации, Т 1 использование и категория размещения. В таблице 8. 4 не включена классификация светильников по употреблению ламп: Л люминесцентная, Н накаливания, Г галогенная, Р рудничная, ДРЛ, ДРИ, Н натрие вые, К ксеноновые, а также по климатическому исполне нию (У для умеренного климата, Т для тропиков и т. д. ). Допускается маркировка светильников собственными наи менованиями: “Топаз”, “ Люцетта” и др. или аббревиатурой: ПВЛМ пылеводозащищенные люминесцентные модернизированные и др.
Контроль и нормирование параметров световой среды Контроль параметров световой среды. В соответствии с положениями ФЗ "О санитарно эпидемиологическом благополучии населения" в организациях должен осуществляться производственный контроль: соблюдения требований санитарных правил; проведения профилактических мероприятий, направленных на предупреждение возникновения заболеваний работающих в производственных помещениях; соблюдения условий труда и отдыха с выполнением мер коллективной защиты работающих от неблагоприятного воздействия отдельных вредных и опасных факторов показателей световой среды. Руководители предприятий, организаций и учреждений вне зависимости от форм собственности и подчиненности в порядке обеспечения производственного контроля обязаны привести рабочие места в соответствие с требованиями к естественному и искусственному освещению, предусмотренными СНи. П 23 05 03 и Р 2. 2. 2006 – 05.
Нормирование. Основными нормативными документами для создания и обеспечения нормируемых параметров естественного и искусственного освещения являются СНи. П 23 05 03, Р 2. 2. 2006 05. СНи. П 23 05 03 устанавливает нормы естественного, искусственного освещения зданий и сооружений, а также нормы искусственного освещения селитебных зон, площадок предприятий и место производства работ вне зданий. В основу нормирования освещенности заложены 4 принципа: 1 Установление наименьшего размера объекта различения (мм) при выполнении технологических операций. 2 Установление характеристики фона, на котором рассматривается этот объект различения (светлый, средний, темный). 3 Установление контраста объекта различения с фоном (малый, средний, большой). 4 Установление разряда (I VIII) и подразряда (а, б, в, г) зрительных работ.
Нормирование естественного освещения. Естественное ос вещение характеризуется коэффициентом естественной осве щенности (КЕО). Его нормирование осуществляют в соот ветствии с действующими. СНи. П. При боковом освещении нормируется минимальное значение КЕО в точке, находящей ся на пересечении вертикальной плоскости характерного раз реза помещения и условной рабочей поверхности (или пола) и расположенной на расстоянии 1 м от стены, наиболее уда ленной от световых проемов (одностороннее боковое) или по середине помещения (двухстороннее боковое). При верхнем, верхнем и естественном боковом освещении нормируется среднее значение КЕО в точках характерного разреза помещения, причем первая и последняя точки прини маются на расстоянии 1 м от поверхности стен или перегород ки. При этом неравномерность освещения (соотношение наи большего и наименьшего КЕО, определенных по кривой рас пределения КЕО в пределах характерного разреза помеще ния) не должна превышать соотношения 3: 1.

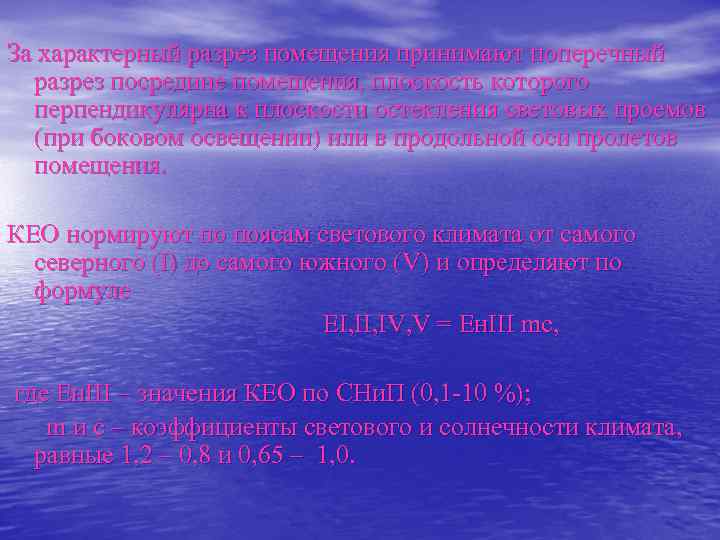

За характерный разрез помещения принимают поперечный разрез посредине помещения, плоскость которого перпендикулярна к плоскости остекления световых проемов (при боковом освещении) или в продольной оси пролетов помещения. КЕО нормируют по поясам светового климата от самого северного (I) до самого южного (V) и определяют по формуле ЕI, IV, V = Ен. III mc, где Ен. III – значения КЕО по СНи. П (0, 1 10 %); m и c – коэффициенты светового и солнечности климата, равные 1, 2 – 0, 8 и 0, 65 – 1, 0.
Нормирование искусственного освещения. Нашей стране принадлежит приоритет в применении обязательных санитарных норм по освещению. Они были разработаны проф. П. М. Тиходеевым и введены Народным комиссариатом труда СССР в 1928 г. С тех пор эти санитарные нормы пере сматривались 9 раз: в 1933, 1947, 1951, 1955, 1958, 1971, 1979, 1995 и 2003 гг. С 1995 г. в России действуют СНи. П 23 05 03 (взамен СНи. П 23 05 95), регламентирующие нормы освещенности. Эти основополагающие нормы охватывают естественное и искусственное освещение промышленных предприятий, рабочих площадок на открытом воздухе, общественных и жилых зданий, улиц, дворов и пло щадей населенных пунктов. Они включают в себя множество признаков, которые необходимо учитывать, прежде чем выбрать определенный уровень освещенности.

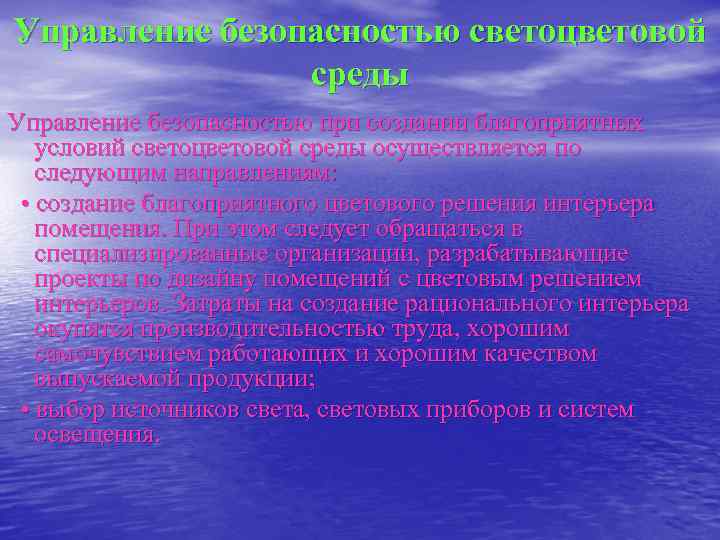

Управление безопасностью светоцветовой среды Управление безопасностью при создании благоприятных условий светоцветовой среды осуществляется по следующим направлениям: • создание благоприятного цветового решения интерьера помещения. При этом следует обращаться в специализированные организации, разрабатывающие проекты по дизайну помещений с цветовым решением интерьеров. Затраты на создание рационального интерьера окупятся производительностью труда, хорошим самочувствием работающих и хорошим качеством выпускаемой продукции; • выбор источников света, световых приборов и систем освещения.
От правильности выбора зависят: предотвращение взрывов и пожаров; снижение состояния здоровья из за нарушения физиологических процессов в органах зрения при недостаточном освещении или при чрезмерной яркости света; уровень брака в технологических операциях; производительность труда и уровень травматизма; экономические показатели, исходя из того, что применение газоразрядных источников света обходится в 3 3, 5 раза дешевле, чем использование ламп накаливания;

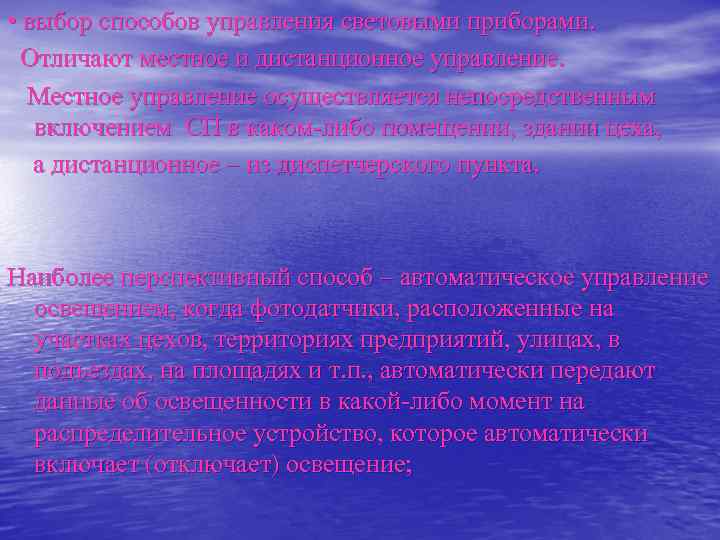

• выбор способов управления световыми приборами. Отличают местное и дистанционное управление. Местное управление осуществляется непосредственным включением СП в каком либо помещении, здании цеха, а дистанционное – из диспетчерского пункта. Наиболее перспективный способ – автоматическое управление освещением, когда фотодатчики, расположенные на участках цехов, территориях предприятий, улицах, в подъездах, на площадях и т. п. , автоматически передают данные об освещенности в какой либо момент на распределительное устройство, которое автоматически включает (отключает) освещение;
• выдача средств индивидуальной защиты органов зрения, которые подразделяют на 5 групп для защиты: глаз от химического воздействия ( различные газы, пары, дым, пыль, брызги вредных веществ): глаз и лица от механического воздействия (разлетающиеся при обработке стружки, опилки, осколки материалов и инструмента); глаз и лица от вредных излучений (различные излучения, а также яркость источников света. Как правило, это очки со стеклами светофильтрами различной плотности затемнения. Например, при электросварке, или для яркого уличного освещения и т. д. Выбор осуществляется для защиты органов зрения от каждого конкретного источника излучения по паспорту очков);

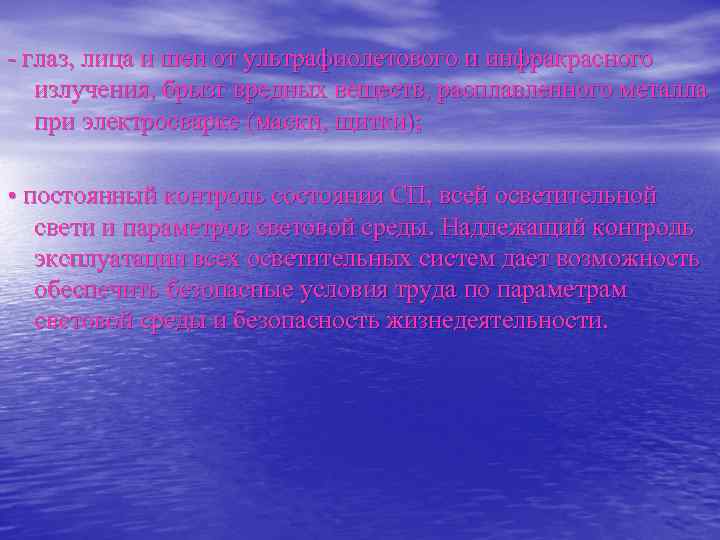

глаз, лица и шеи от ультрафиолетового и инфракрасного излучения, брызг вредных веществ, расплавленного металла при электросварке (маски, щитки); • постоянный контроль состояния СП, всей осветительной свети и параметров световой среды. Надлежащий контроль эксплуатации всех осветительных систем дает возможность обеспечить безопасные условия труда по параметрам световой среды и безопасность жизнедеятельности.
