Выбор технологической схемы. Назначение доз реагентов К госэкзамену

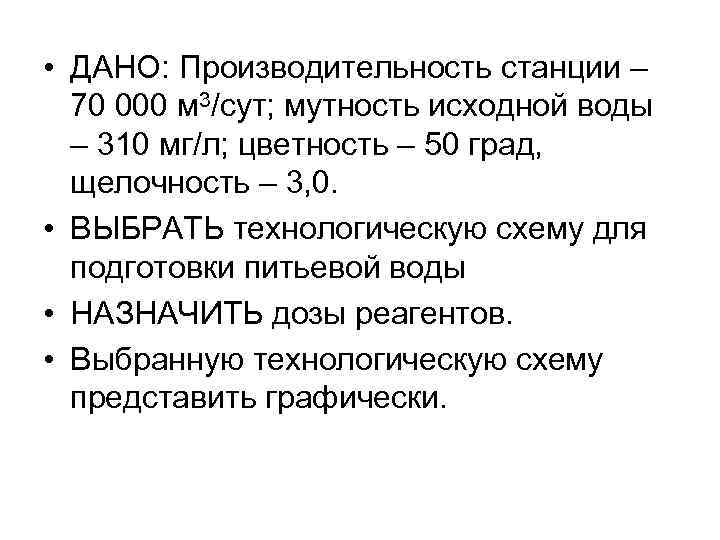

• ДАНО: Производительность станции – 70 000 м 3/сут; мутность исходной воды – 310 мг/л; цветность – 50 град, щелочность – 3, 0. • ВЫБРАТЬ технологическую схему для подготовки питьевой воды • НАЗНАЧИТЬ дозы реагентов. • Выбранную технологическую схему представить графически.

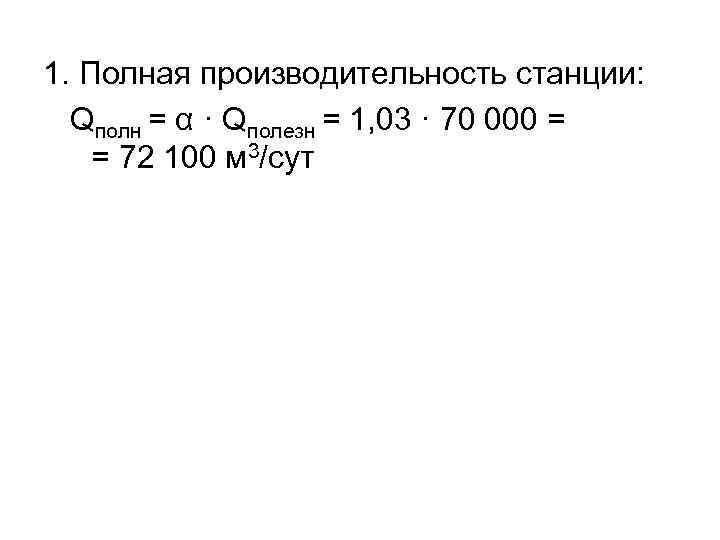

1. Полная производительность станции: Qполн = α · Qполезн = 1, 03 · 70 000 = = 72 100 м 3/сут

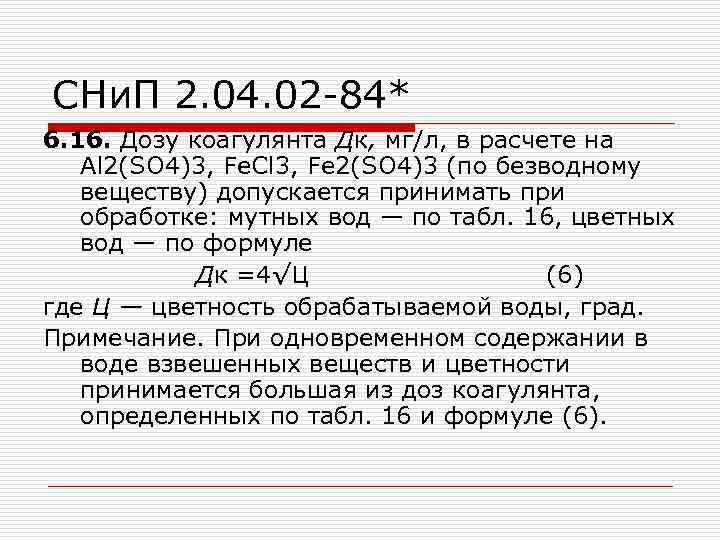

СНи. П 2. 04. 02 -84* 6. 16. Дозу коагулянта Дк, мг/л, в расчете на Al 2(SO 4)3, Fe. Cl 3, Fe 2(SO 4)3 (по безводному веществу) допускается принимать при обработке: мутных вод — по табл. 16, цветных вод — по формуле Дк =4√Ц (6) где Ц — цветность обрабатываемой воды, град. Примечание. При одновременном содержании в воде взвешенных веществ и цветности принимается большая из доз коагулянта, определенных по табл. 16 и формуле (6).

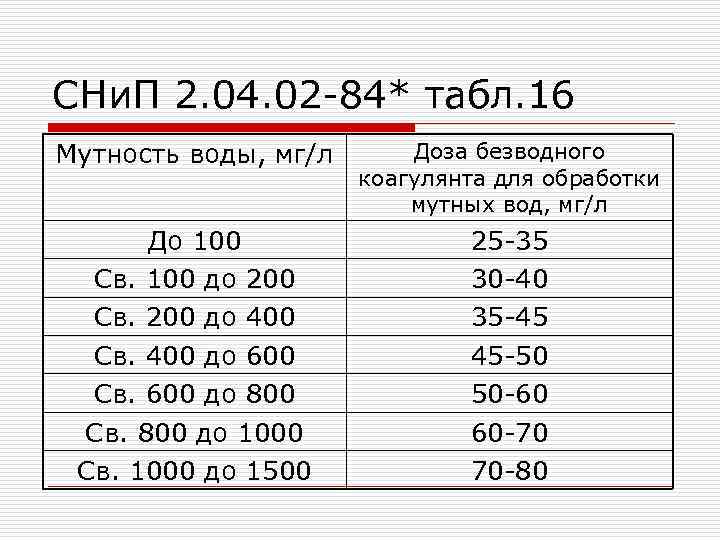

СНи. П 2. 04. 02 -84* табл. 16 Мутность воды, мг/л Доза безводного коагулянта для обработки мутных вод, мг/л До 100 Св. 100 до 200 Св. 200 до 400 Св. 400 до 600 Св. 600 до 800 Св. 800 до 1000 Св. 1000 до 1500 25 -35 30 -40 35 -45 45 -50 50 -60 60 -70 70 -80

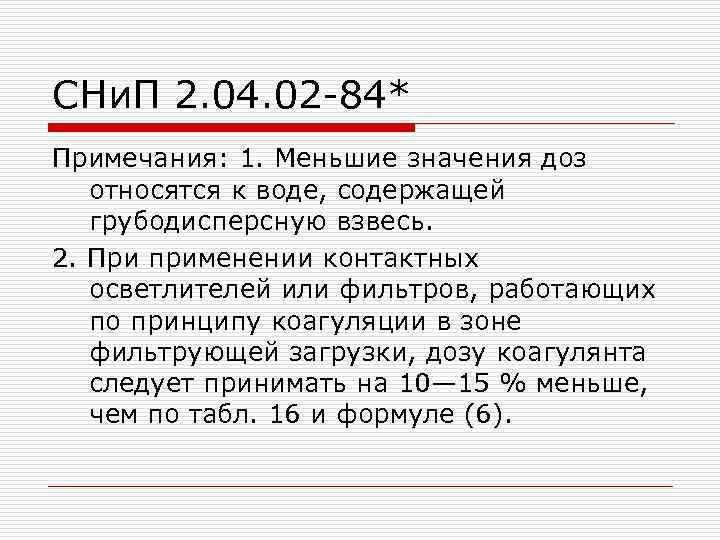

СНи. П 2. 04. 02 -84* Примечания: 1. Меньшие значения доз относятся к воде, содержащей грубодисперсную взвесь. 2. При применении контактных осветлителей или фильтров, работающих по принципу коагуляции в зоне фильтрующей загрузки, дозу коагулянта следует принимать на 10— 15 % меньше, чем по табл. 16 и формуле (6).

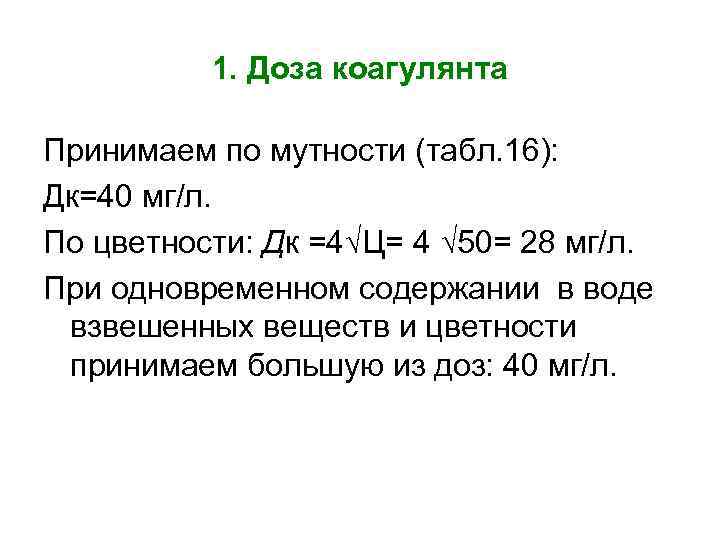

1. Доза коагулянта Принимаем по мутности (табл. 16): Дк=40 мг/л. По цветности: Дк =4√Ц= 4 √ 50= 28 мг/л. При одновременном содержании в воде взвешенных веществ и цветности принимаем большую из доз: 40 мг/л.

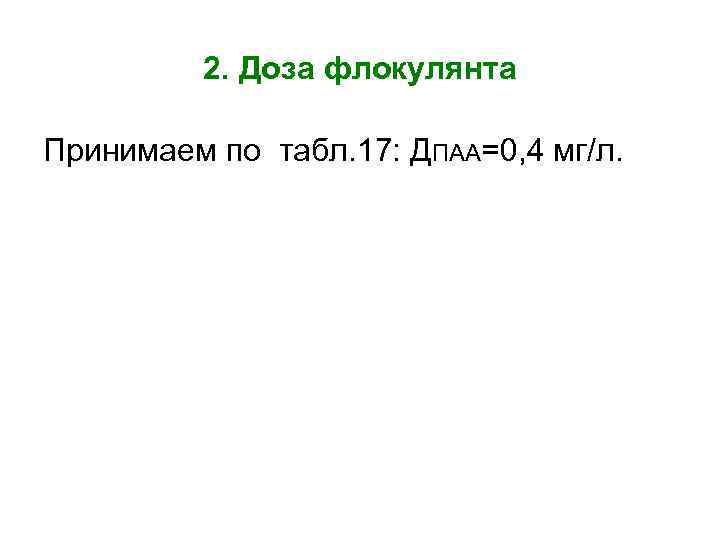

2. Доза флокулянта Принимаем по табл. 17: ДПАА=0, 4 мг/л.

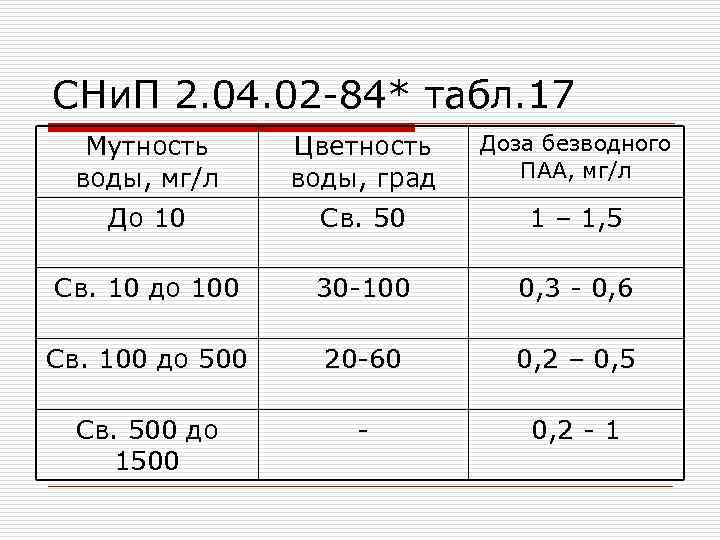

СНи. П 2. 04. 02 -84* табл. 17 Мутность воды, мг/л Цветность воды, град Доза безводного ПАА, мг/л До 10 Св. 50 1 – 1, 5 Св. 10 до 100 30 -100 0, 3 - 0, 6 Св. 100 до 500 20 -60 0, 2 – 0, 5 Св. 500 до 1500 - 0, 2 - 1

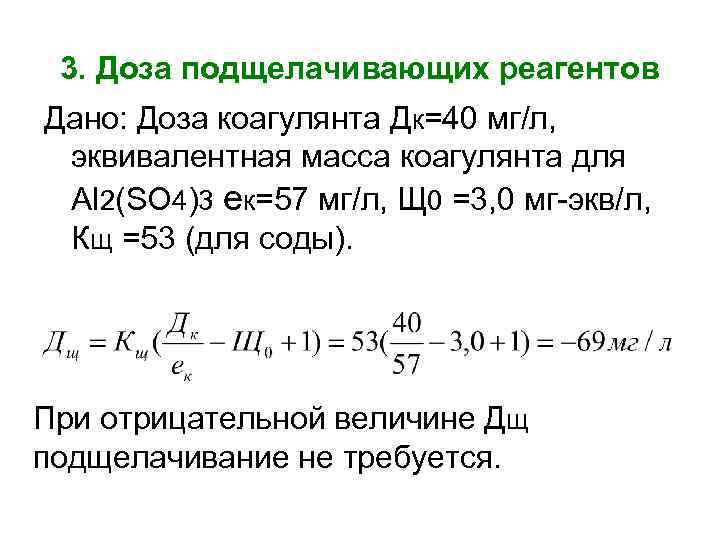

3. Доза подщелачивающих реагентов Дано: Доза коагулянта Дк=40 мг/л, эквивалентная масса коагулянта для Al 2(SO 4)3 ек=57 мг/л, Щ 0 =3, 0 мг-экв/л, Кщ =53 (для соды). При отрицательной величине Дщ подщелачивание не требуется.

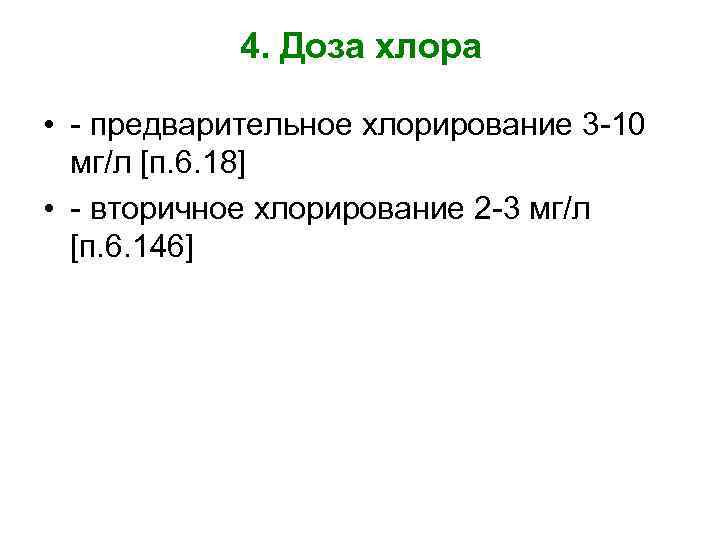

4. Доза хлора • - предварительное хлорирование 3 -10 мг/л [п. 6. 18] • - вторичное хлорирование 2 -3 мг/л [п. 6. 146]
3. Концентрация взвешенных веществ в воде после смесителя: Св = М + Кк. Дк + 0, 25 Ц + Вн = 310 + 0, 5· 40 + 0, 25 · 50 + 0 =342, 5 мг/л. 4. По таблице 15 [СНи. П 2. 04. 02 -84*] выбираем следующий состав сооружений: горизонтальные отстойники – скорые фильтры.
СНи. П 2. 04. 02 -84* табл. 15

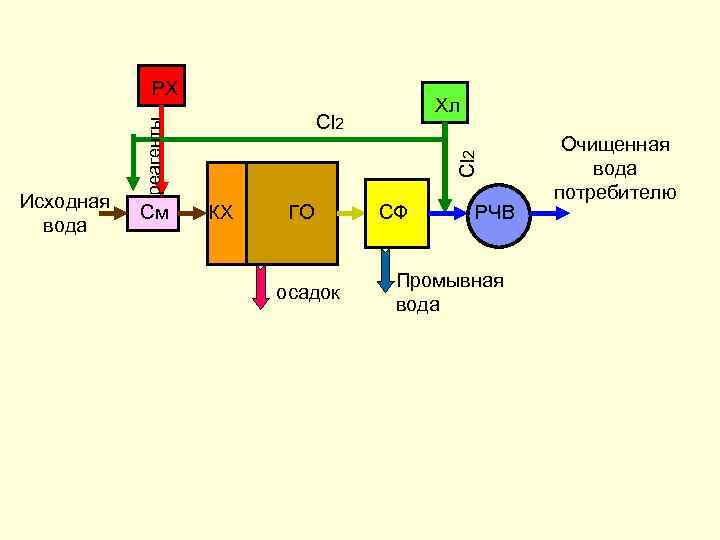

РХ Cl 2 См Cl 2 реагенты Исходная вода Хл КХ ГО осадок СФ РЧВ Промывная вода Очищенная вода потребителю
