Выбор параметрических рядов Практическая работа № 1
Цель работы приобретение студентами практических навыков в рациональном сокращении номенклатуры изделий, изготавливаемых и потребляемых в народном хозяйстве
Общие положения Одной из основных задач стандартизации является оптимальное сокращение номенклатуры изделий, изготавливаемых и потребляемых в народном хозяйстве страны. Для этого необходимо правильно решать задачи, связанные с разработкой стандартов параметрических стандартов; определением диапазона изменения параметров, которые стандартизуются; выбором градации параметрического ряда в выбранном диапазоне. Для рационального сокращения номенклатуры изделий, которые изготавливаются и используются в народном хозяйстве, разрабатываются стандарты на параметрические ряды этих изделий. Параметрическим рядом называют совокупность числовых значений параметров, построенную в определенном диапазоне на основании взятой степени градации. Параметр – величина, характеризующая какое‑либо изделие или явление в целом или их определенные свойства. Параметр продукции – это количественная характеристика свойств продукции.
Общие положения Параметры делятся на основные и главные. Основные параметры определяют характерные конструктивно‑технологические и эксплуатационные свойства изделий и процессов. В качестве главных принимают такие основные параметры, которые отличаются стабильностью при технических усовершенствованиях, не зависят от применяемых материалов и технологии изготовления и наиболее полно характеризуют конструктивно‑технологические и эксплуатационные свойства изделий и процессов. Таким образом, основная характеристика машины или оборудования должна определяться главным параметром. В зависимости от назначения и особенности конструкции машины или оборудования может быть один или несколько главных параметров. Например, для металлорежущих станков главными параметрами будут размеры устанавливаемой заготовки, величина перемещения рабочих органов за один рабочий цикл, размеры рабочей поверхности стола, усилие, развиваемое рабочими органами; для кузнечно‑прессового оборудования ‑ усилие, развиваемое рабочими органами, вес падающих частей, эффективная кинетическая энергия.

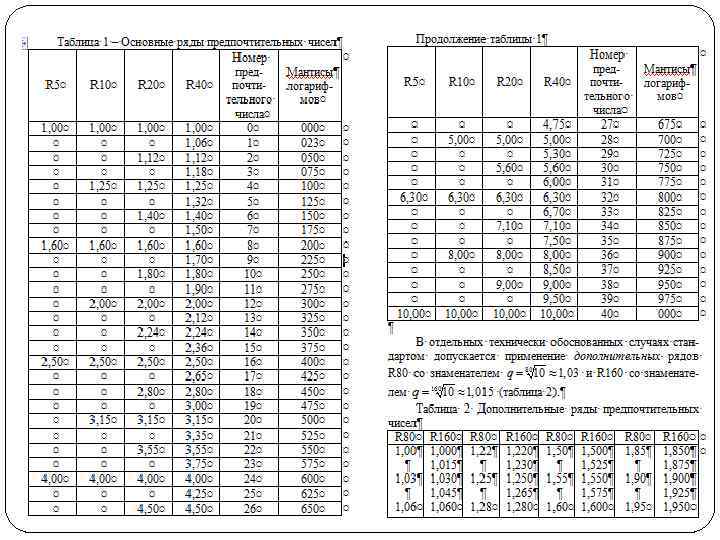

Общие положения Поскольку одними главными параметрами нельзя достаточно полно охарактеризовать промышленное изделие, то наряду с главными параметрами, для характеристики изделий используются и основные параметры. К их числу относятся: ‑ для металлорежущих станков ‑ размеры, определяющие взаимозаменяемость технологической оснастки, число оборотов или двойных ходов в минуту, конструктивный вес станка; ‑ для кузнечно‑прессового оборудования – размеры, определяющие взаимозаменяемость технологической оснастки, число оборотов или двойных ходов в минуту, скорость перемещения рабочих органов. К числу основных параметров также относятся: удельные расходы электрической энергии, топлива и смазки. Как правило, главные и основные параметры изделий выбираются из основных рядов предпочтительных чисел. Например, номинальные мощности электродвигателей и генераторов по ГОСТу 9630‑ 80, ГОСТу 18200‑ 90, ГОСТу 14965‑ 86 установлены в соответствии с рядом R 10. В большинстве стандартов значения главных параметров кузнечно‑прессовых машин соответствуют основным рядам предпочтительных чисел R 5 и R 10.
Пример решения Ряд номинальных тяговых усилий протяжных станков должен быть взаимоувязан с рядом значений диаметров гидроцилиндров . Зависимость между этими параметрами описывается выражением (1. 1) Где Р ‑ тяговое усилие; р ‑ давление насосного элемента. Пусть ряд на тяговые усилия задан. По ГОСТ 10648— 82 на протяжные станки этот ряд включает следующие члены: 0, 63‑ 1, 25‑ 2, 5‑ 5‑ 10‑ 20‑ 40‑ 80‑ 160. Для этого ряда знаменатель φр=2 прогрессии (производный ряд R 10/3)/ Тогда для i‑го и (i +1)‑го членов этого ряда можно написать (1. 2) Или (1. 3)
Пример решения Где φD=2 ‑ искомый знаменатель прогрессии для ряда диаметров. (1. 4) Отсюда (1. 5) Этот показатель имеет производный ряд R 20/3.
