Выбор коммутационнозащитной аппаратуры в осветительных сетях Преподаватель Костромского машиностроительного техникума Шилова Галина Григорьевна
КОММУТАЦИОННЫЕ АППАРАТЫ Коммутационный аппарат —это аппарат, предназначенный для включения или отключения тока в одной или более электрических цепях. Механический коммутационный аппарат — коммутационный аппарат, предназначенный для замыкания и размыкания одной или более электрических цепей с помощью разъединяемых контактов. В общем случае можно разделить все коммутационные аппараты на два типа: Контактный коммутационный аппарат, осуществляющий коммутационную операцию путем перемещения его контакт-деталей относительно друга Бесконтактный коммутационный аппарат, осуществляющий коммутационную операцию без перемещения и разрушения его деталей.
ВИДЫ КОММУТАЦИОННЫХ ЭЛЕКТРИЧЕСКИХ АППАРАТОВ Основными электрическими коммутационными аппаратами являются: выключатель нагрузки отделитель короткозамыкатель разъединитель автоматический выключатель устройство защитного отключения дифференциальный автомат контактор реле рубильник пакетный выключатель предохранитель

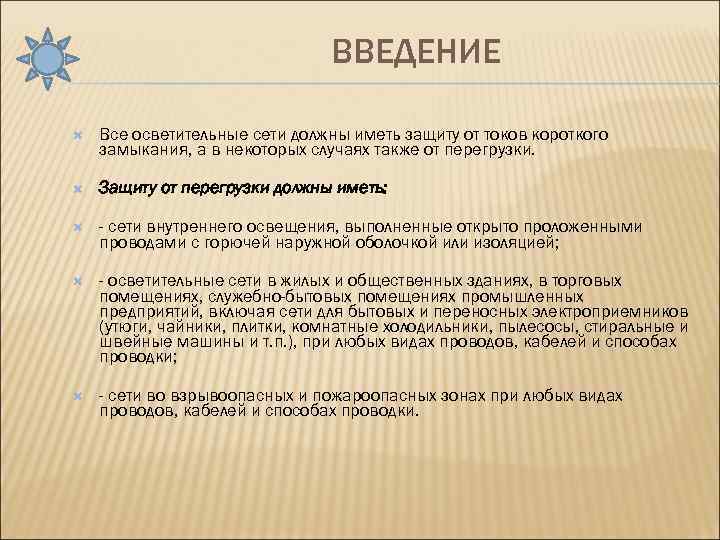

ВВЕДЕНИЕ Все осветительные сети должны иметь защиту от токов короткого замыкания, а в некоторых случаях также от перегрузки. Защиту от перегрузки должны иметь: - сети внутреннего освещения, выполненные открыто проложенными проводами с горючей наружной оболочкой или изоляцией; - осветительные сети в жилых и общественных зданиях, в торговых помещениях, служебно-бытовых помещениях промышленных предприятий, включая сети для бытовых и переносных электроприемников (утюги, чайники, плитки, комнатные холодильники, пылесосы, стиральные и швейные машины и т. п. ), при любых видах проводов, кабелей и способах проводки; - сети во взрывоопасных и пожароопасных зонах при любых видах проводов, кабелей и способах проводки.
ЗНАЧЕНИЕ Защита осветительных сетей осуществляется аппаратами защиты — предохранителями и автоматическими выключателями (автоматами), отключающими защищаемую электрическую сеть при ненормальных режимах. Для защиты осветительных сетей наиболее распространены автоматы. Одним из преимуществ автоматов перед предохранителями является возможность их использования не только для защиты, но и для отключения. Аппараты защиты должны быть установлены в начале всех головных участков сети.

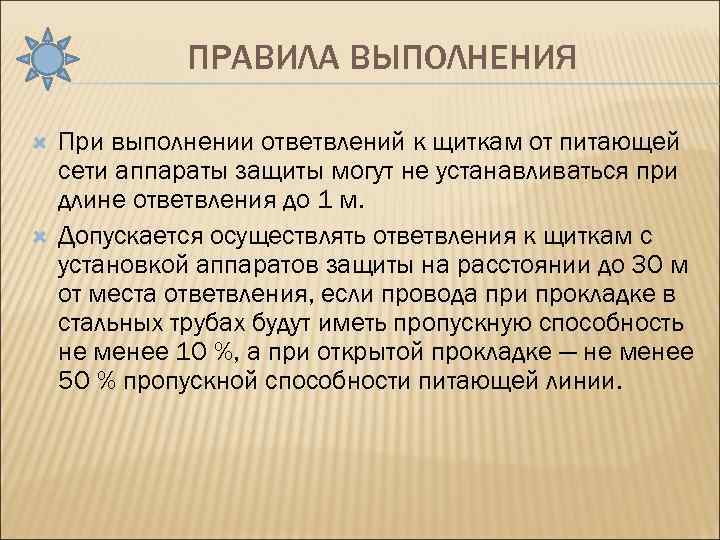

ПРАВИЛА ВЫПОЛНЕНИЯ При выполнении ответвлений к щиткам от питающей сети аппараты защиты могут не устанавливаться при длине ответвления до 1 м. Допускается осуществлять ответвления к щиткам с установкой аппаратов защиты на расстоянии до 30 м от места ответвления, если провода при прокладке в стальных трубах будут иметь пропускную способность не менее 10 %, а при открытой прокладке — не менее 50 % пропускной способности питающей линии.

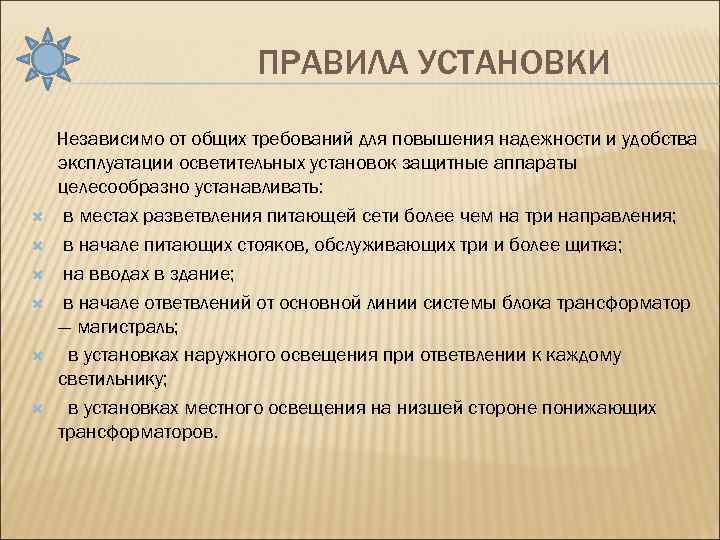

ПРАВИЛА УСТАНОВКИ Независимо от общих требований для повышения надежности и удобства эксплуатации осветительных установок защитные аппараты целесообразно устанавливать: в местах разветвления питающей сети более чем на три направления; в начале питающих стояков, обслуживающих три и более щитка; на вводах в здание; в начале ответвлений от основной линии системы блока трансформатор — магистраль; в установках наружного освещения при ответвлении к каждому светильнику; в установках местного освещения на низшей стороне понижающих трансформаторов.

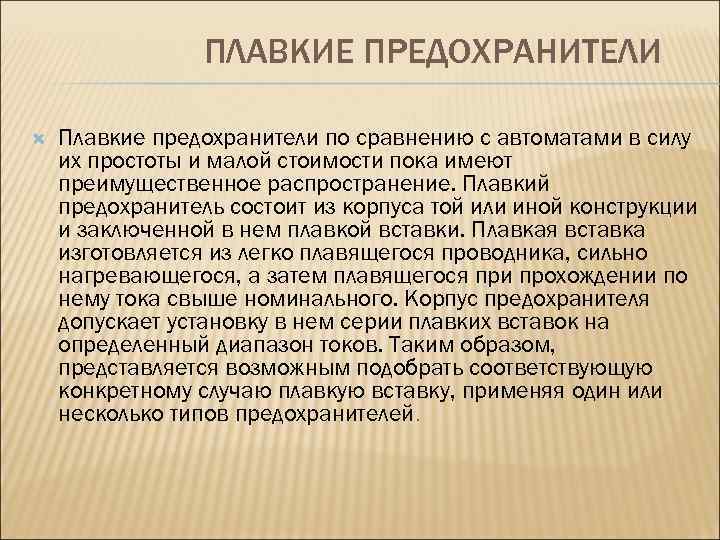

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ Плавкие предохранители по сравнению с автоматами в силу их простоты и малой стоимости пока имеют преимущественное распространение. Плавкий предохранитель состоит из корпуса той или иной конструкции и заключенной в нем плавкой вставки. Плавкая вставка изготовляется из легко плавящегося проводника, сильно нагревающегося, а затем плавящегося при прохождении по нему тока свыше номинального. Корпус предохранителя допускает установку в нем серии плавких вставок на определенный диапазон токов. Таким образом, представляется возможным подобрать соответствующую конкретному случаю плавкую вставку, применяя один или несколько типов предохранителей.

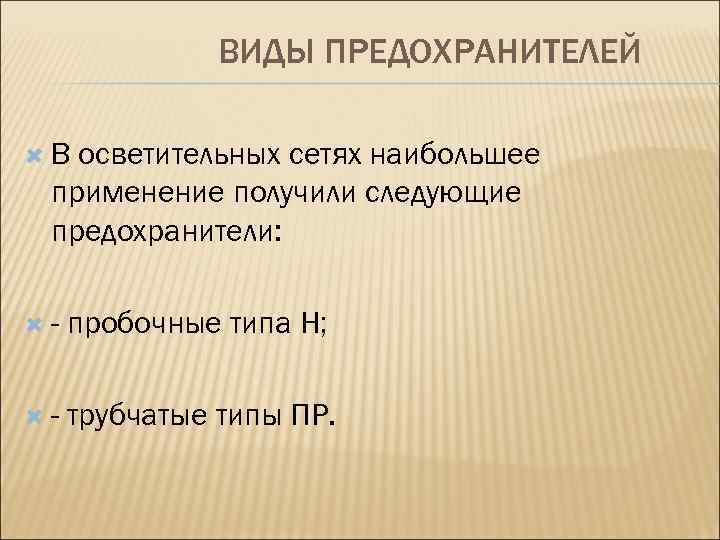

ВИДЫ ПРЕДОХРАНИТЕЛЕЙ В осветительных сетях наибольшее применение получили следующие предохранители: - пробочные типа Н; - трубчатые типы ПР.

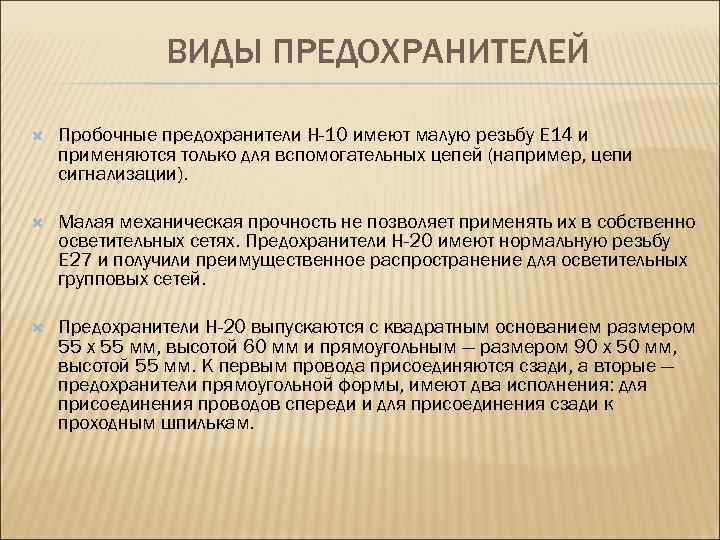

ВИДЫ ПРЕДОХРАНИТЕЛЕЙ Пробочные предохранители Н-10 имеют малую резьбу Е 14 и применяются только для вспомогательных цепей (например, цепи сигнализации). Малая механическая прочность не позволяет применять их в собственно осветительных сетях. Предохранители Н-20 имеют нормальную резьбу Е 27 и получили преимущественное распространение для осветительных групповых сетей. Предохранители Н-20 выпускаются с квадратным основанием размером 55 х 55 мм, высотой 60 мм и прямоугольным — размером 90 х 50 мм, высотой 55 мм. К первым провода присоединяются сзади, а вторые — предохранители прямоугольной формы, имеют два исполнения: для присоединения проводов спереди и для присоединения сзади к проходным шпилькам.

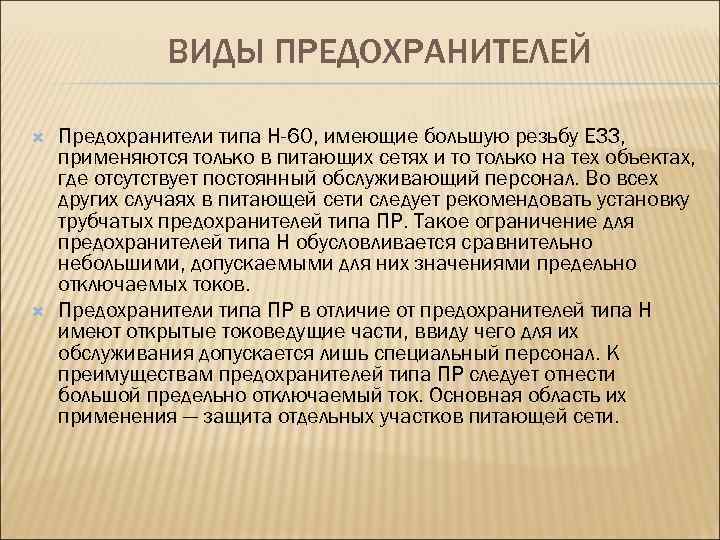

ВИДЫ ПРЕДОХРАНИТЕЛЕЙ Предохранители типа Н-60, имеющие большую резьбу ЕЗЗ, применяются только в питающих сетях и то только на тех объектах, где отсутствует постоянный обслуживающий персонал. Во всех других случаях в питающей сети следует рекомендовать установку трубчатых предохранителей типа ПР. Такое ограничение для предохранителей типа Н обусловливается сравнительно небольшими, допускаемыми для них значениями предельно отключаемых токов. Предохранители типа ПР в отличие от предохранителей типа Н имеют открытые токоведущие части, ввиду чего для их обслуживания допускается лишь специальный персонал. К преимуществам предохранителей типа ПР следует отнести большой предельно отключаемый ток. Основная область их применения — защита отдельных участков питающей сети.

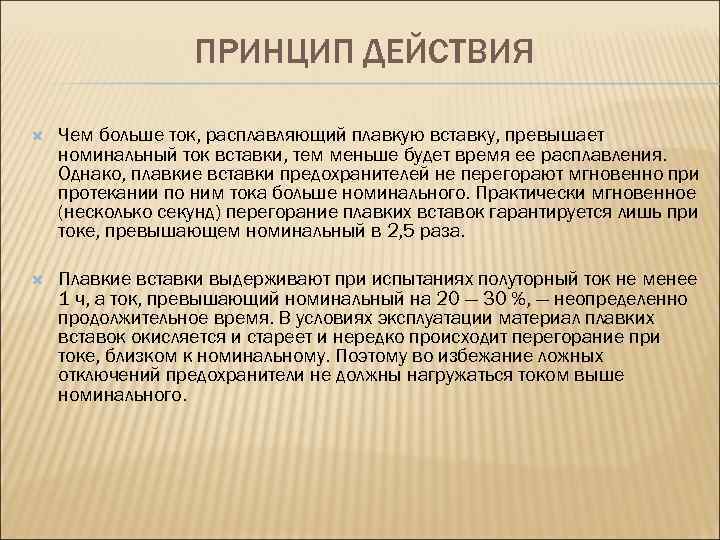

ПРИНЦИП ДЕЙСТВИЯ Чем больше ток, расплавляющий плавкую вставку, превышает номинальный ток вставки, тем меньше будет время ее расплавления. Однако, плавкие вставки предохранителей не перегорают мгновенно при протекании по ним тока больше номинального. Практически мгновенное (несколько секунд) перегорание плавких вставок гарантируется лишь при токе, превышающем номинальный в 2, 5 раза. Плавкие вставки выдерживают при испытаниях полуторный ток не менее 1 ч, а ток, превышающий номинальный на 20 — 30 %, — неопределенно продолжительное время. В условиях эксплуатации материал плавких вставок окисляется и стареет и нередко происходит перегорание при токе, близком к номинальному. Поэтому во избежание ложных отключений предохранители не должны нагружаться током выше номинального.

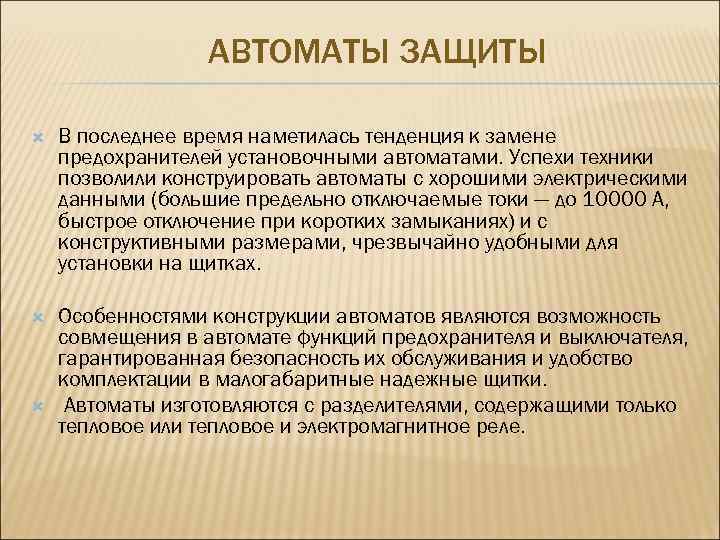

АВТОМАТЫ ЗАЩИТЫ В последнее время наметилась тенденция к замене предохранителей установочными автоматами. Успехи техники позволили конструировать автоматы с хорошими электрическими данными (большие предельно отключаемые токи — до 10000 А, быстрое отключение при коротких замыканиях) и с конструктивными размерами, чрезвычайно удобными для установки на щитках. Особенностями конструкции автоматов являются возможность совмещения в автомате функций предохранителя и выключателя, гарантированная безопасность их обслуживания и удобство комплектации в малогабаритные надежные щитки. Автоматы изготовляются с разделителями, содержащими только тепловое или тепловое и электромагнитное реле.

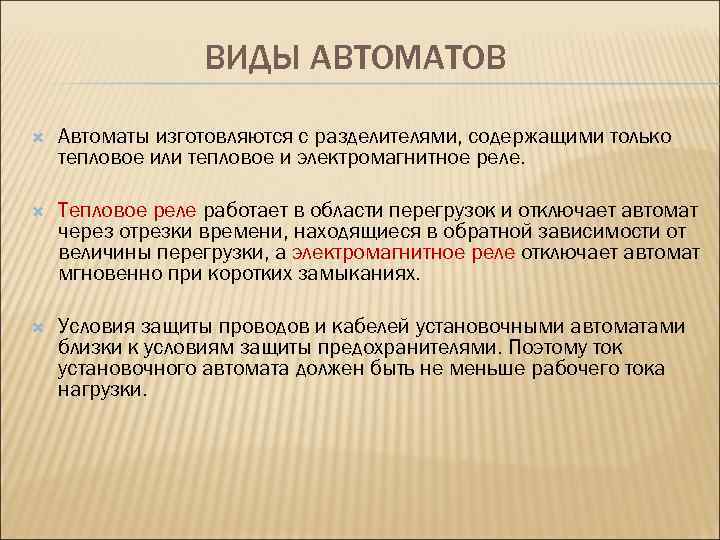

ВИДЫ АВТОМАТОВ Автоматы изготовляются с разделителями, содержащими только тепловое или тепловое и электромагнитное реле. Тепловое реле работает в области перегрузок и отключает автомат через отрезки времени, находящиеся в обратной зависимости от величины перегрузки, а электромагнитное реле отключает автомат мгновенно при коротких замыканиях. Условия защиты проводов и кабелей установочными автоматами близки к условиям защиты предохранителями. Поэтому ток установочного автомата должен быть не меньше рабочего тока нагрузки.

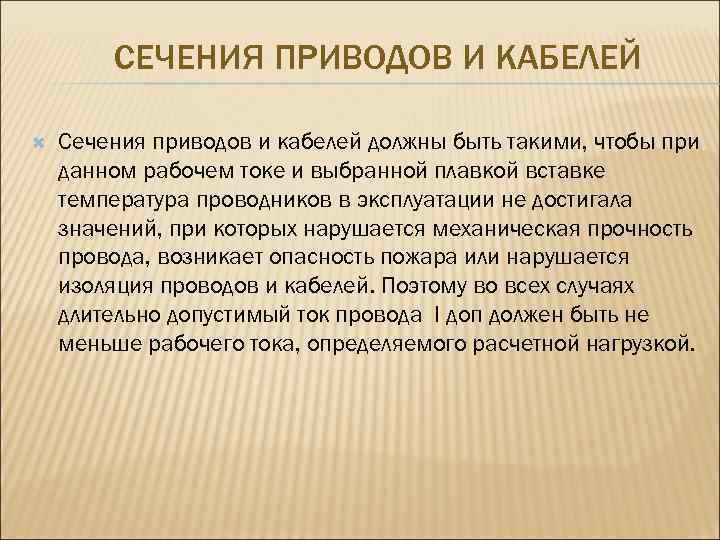

СЕЧЕНИЯ ПРИВОДОВ И КАБЕЛЕЙ Сечения приводов и кабелей должны быть такими, чтобы при данном рабочем токе и выбранной плавкой вставке температура проводников в эксплуатации не достигала значений, при которых нарушается механическая прочность провода, возникает опасность пожара или нарушается изоляция проводов и кабелей. Поэтому во всех случаях длительно допустимый ток провода I доп должен быть не меньше рабочего тока, определяемого расчетной нагрузкой.

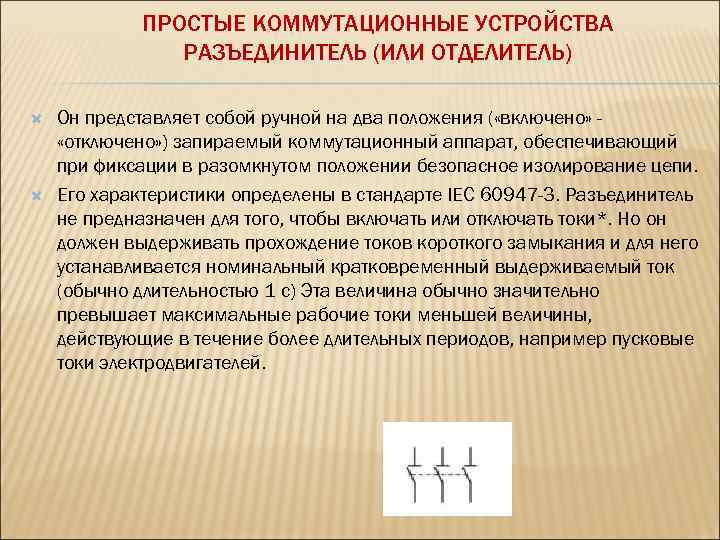

ПРОСТЫЕ КОММУТАЦИОННЫЕ УСТРОЙСТВА РАЗЪЕДИНИТЕЛЬ (ИЛИ ОТДЕЛИТЕЛЬ) Он представляет собой ручной на два положения ( «включено» «отключено» ) запираемый коммутационный аппарат, обеспечивающий при фиксации в разомкнутом положении безопасное изолирование цепи. Его характеристики определены в стандарте IEC 60947 -3. Разъединитель не предназначен для того, чтобы включать или отключать токи*. Но он должен выдерживать прохождение токов короткого замыкания и для него устанавливается номинальный кратковременный выдерживаемый ток (обычно длительностью 1 с) Эта величина обычно значительно превышает максимальные рабочие токи меньшей величины, действующие в течение более длительных периодов, например пусковые токи электродвигателей.

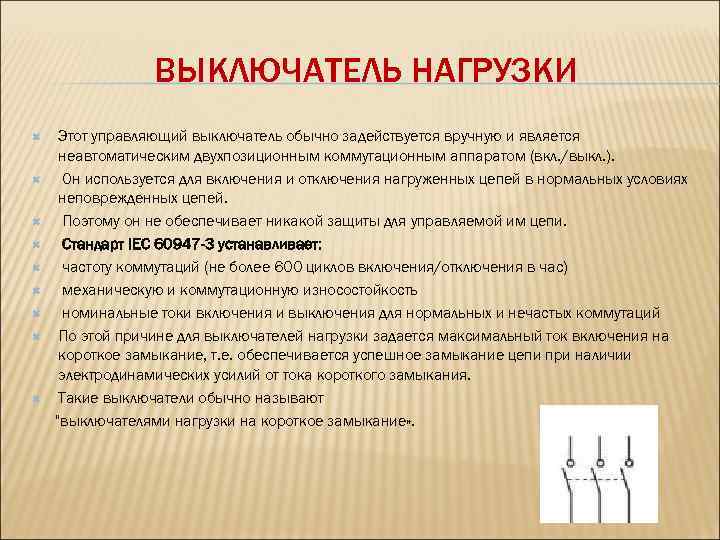

ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ Этот управляющий выключатель обычно задействуется вручную и является неавтоматическим двухпозиционным коммутационным аппаратом (вкл. /выкл. ). Он используется для включения и отключения нагруженных цепей в нормальных условиях неповрежденных цепей. Поэтому он не обеспечивает никакой защиты для управляемой им цепи. Стандарт IEC 60947 -3 устанавливает: частоту коммутаций (не более 600 циклов включения/отключения в час) механическую и коммутационную износостойкость номинальные токи включения и выключения для нормальных и нечастых коммутаций По этой причине для выключателей нагрузки задается максимальный ток включения на короткое замыкание, т. е. обеспечивается успешное замыкание цепи при наличии электродинамических усилий от тока короткого замыкания. Такие выключатели обычно называют "выключателями нагрузки на короткое замыкание» .
ОБОЗНАЧЕНИЕ ВЫКЛЮЧАТЕЛЕЙ Обозначение двухпозиционного выключателя с дистанционным управлением Обозначение контактора Широко применяются два типа низковольтных плавких предохранителей: тип g. G: для бытовых и аналогичных электроустановок тип g. G, g. M или a. M: для промышленных электроустановок Графическое обозначение плавких предохранителей

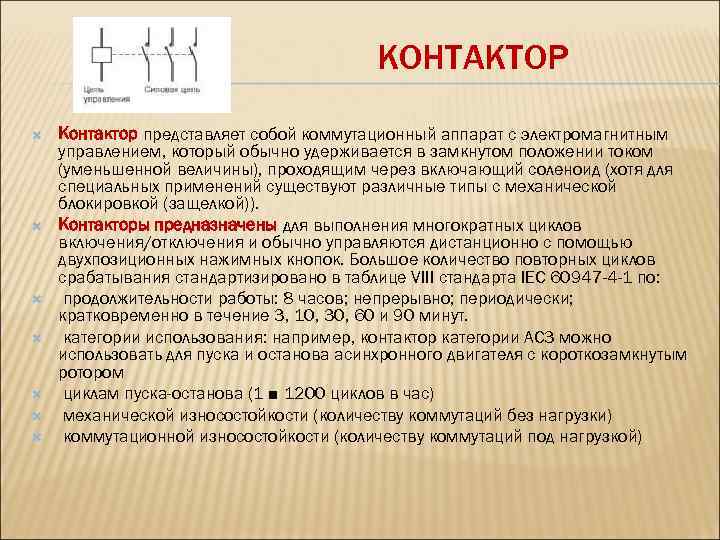

КОНТАКТОР Контактор представляет собой коммутационный аппарат с электромагнитным управлением, который обычно удерживается в замкнутом положении током (уменьшенной величины), проходящим через включающий соленоид (хотя для специальных применений существуют различные типы с механической блокировкой (защелкой)). Контакторы предназначены для выполнения многократных циклов включения/отключения и обычно управляются дистанционно с помощью двухпозиционных нажимных кнопок. Большое количество повторных циклов срабатывания стандартизировано в таблице VIII стандарта IEC 60947 -4 -1 по: продолжительности работы: 8 часов; непрерывно; периодически; кратковременно в течение 3, 10, 30, 60 и 90 минут. категории использования: например, контактор категории AC 3 можно использовать для пуска и останова асинхронного двигателя с короткозамкнутым ротором циклам пуска-останова (1 ■ 1200 циклов в час) механической износостойкости (количеству коммутаций без нагрузки) коммутационной износостойкости (количеству коммутаций под нагрузкой)

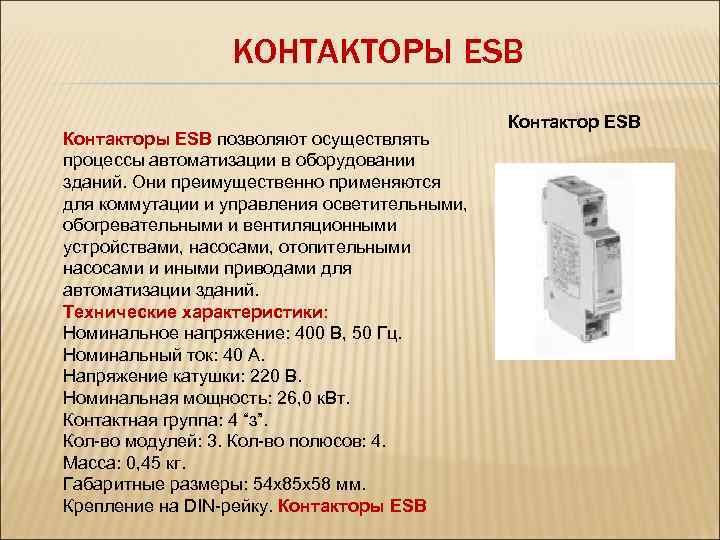

КОНТАКТОРЫ ESB Контакторы ESB позволяют осуществлять процессы автоматизации в оборудовании зданий. Они преимущественно применяются для коммутации и управления осветительными, обогревательными и вентиляционными устройствами, насосами, отопительными насосами и иными приводами для автоматизации зданий. Технические характеристики: Номинальное напряжение: 400 В, 50 Гц. Номинальный ток: 40 А. Напряжение катушки: 220 В. Номинальная мощность: 26, 0 к. Вт. Контактная группа: 4 “з”. Кол-во модулей: 3. Кол-во полюсов: 4. Масса: 0, 45 кг. Габаритные размеры: 54 х85 х58 мм. Крепление на DIN-рейку. Контакторы ESB Контактор ESB
КОНТАКТОР КМС 1 Контактор КМС 1 предназначен для применения, главным образом, в стационарных установках для дистанционного пуска, останова и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частоты 50/60 Гц и с номинальным рабочим током от 9 до 95 А. » » » Технические характеристики: -Температурный режим: от -250 С до +550 С. -Условия установки: изделие следует установить и эксплуатировать в месте, где на него не будут воздействовать толчки, удары и вибрация. Контактор КМС 1
КОНТАКТОР КМИ-11210, КМИ-11211, КМИ 11260, КМИ-11811, КМИ-11860 Предназначены для пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 660 В. Имеет один вспомогательный нормально открытый (разомкнутый) контакт. Технические характеристики: • Наименование: КМИ 11210 • Тип: Контактор малогабаритный • Номинальное напряжение, В: 660 • Номинальная частота, Гц: 50 • Номинальный ток главной цепи, А: 12 • Питающие напряжения, В: 24, 36, 110, 220, 380 • Мощность, потребляемая катушкой пускателя рабочая/пусковая, Вт: 7/60 • Мощность нагрузки при напряжении 380 В; 400 В; 660 В переменного тока, к. Вт: 2, 2; 4, 0; 5, 5 • Наличие теплового реле: нет • Габаритные размеры Шх. Дх. В, мм: 45 х74 х82

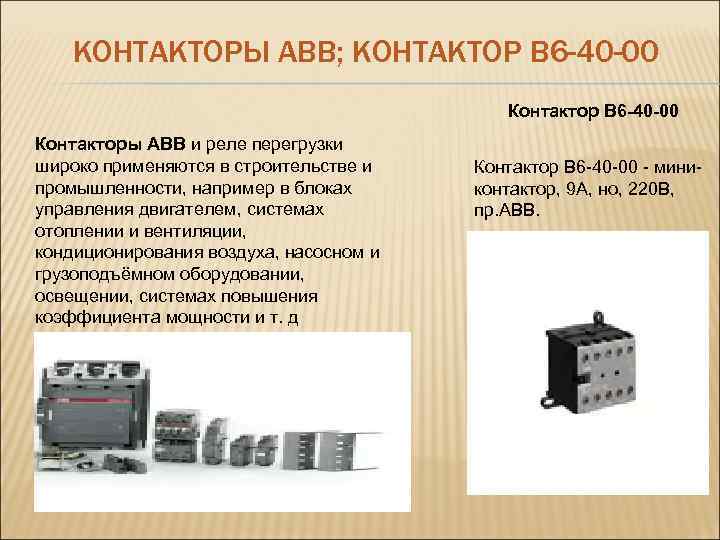

КОНТАКТОРЫ ABB; КОНТАКТОР В 6 -40 -00 Контакторы ABB и реле перегрузки широко применяются в строительстве и промышленности, например в блоках управления двигателем, системах отоплении и вентиляции, кондиционирования воздуха, насосном и грузоподъёмном оборудовании, освещении, системах повышения коэффициента мощности и т. д Контактор В 6 -40 -00 - миниконтактор, 9 А, но, 220 В, пр. ABB.

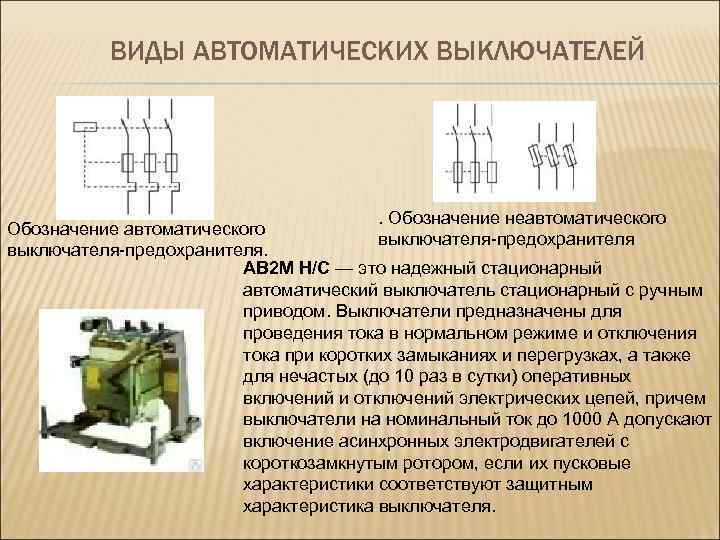

ВИДЫ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ . Обозначение неавтоматического Обозначение автоматического выключателя-предохранителя. АВ 2 М Н/С — это надежный стационарный автоматический выключатель стационарный с ручным приводом. Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях и перегрузках, а также для нечастых (до 10 раз в сутки) оперативных включений и отключений электрических цепей, причем выключатели на номинальный ток до 1000 А допускают включение асинхронных электродвигателей с короткозамкнутым ротором, если их пусковые характеристики соответствуют защитным характеристика выключателя.

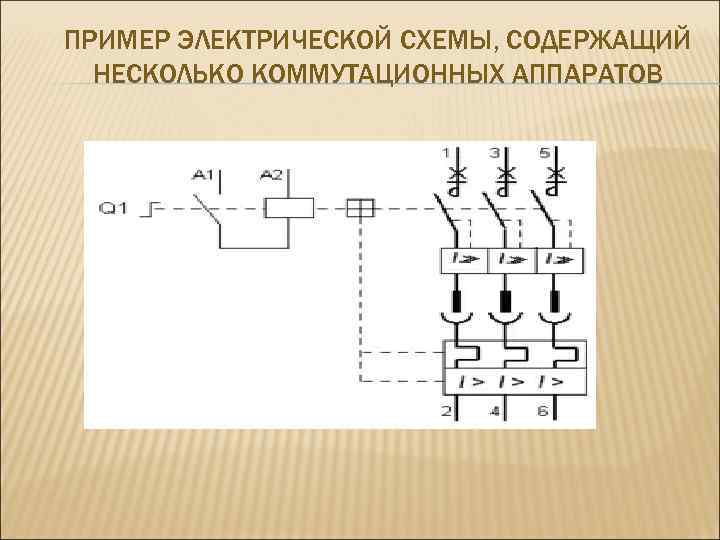

ПРИМЕР ЭЛЕКТРИЧЕСКОЙ СХЕМЫ, СОДЕРЖАЩИЙ НЕСКОЛЬКО КОММУТАЦИОННЫХ АППАРАТОВ

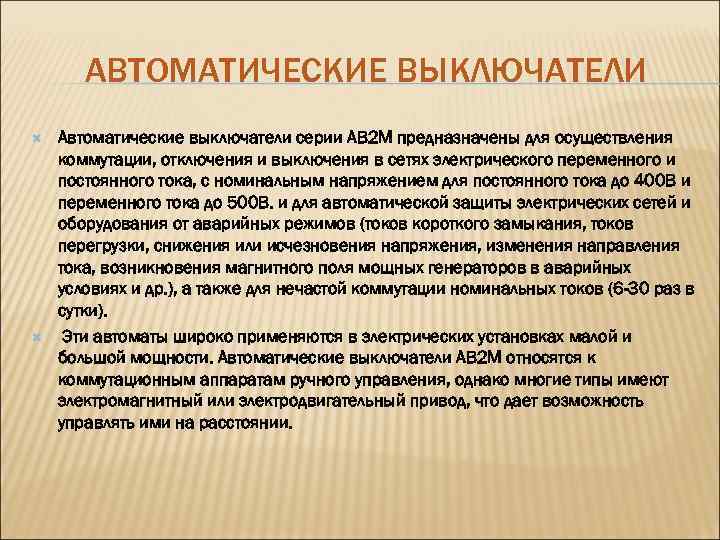

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ Автоматические выключатели серии АВ 2 М предназначены для осуществления коммутации, отключения и выключения в сетях электрического переменного и постоянного тока, с номинальным напряжением для постоянного тока до 400 В и переменного тока до 500 В. и для автоматической защиты электрических сетей и оборудования от аварийных режимов (токов короткого замыкания, токов перегрузки, снижения или исчезновения напряжения, изменения направления тока, возникновения магнитного поля мощных генераторов в аварийных условиях и др. ), а также для нечастой коммутации номинальных токов (6 -30 раз в сутки). Эти автоматы широко применяются в электрических установках малой и большой мощности. Автоматические выключатели АВ 2 М относятся к коммутационным аппаратам ручного управления, однако многие типы имеют электромагнитный или электродвигательный привод, что дает возможность управлять ими на расстоянии.

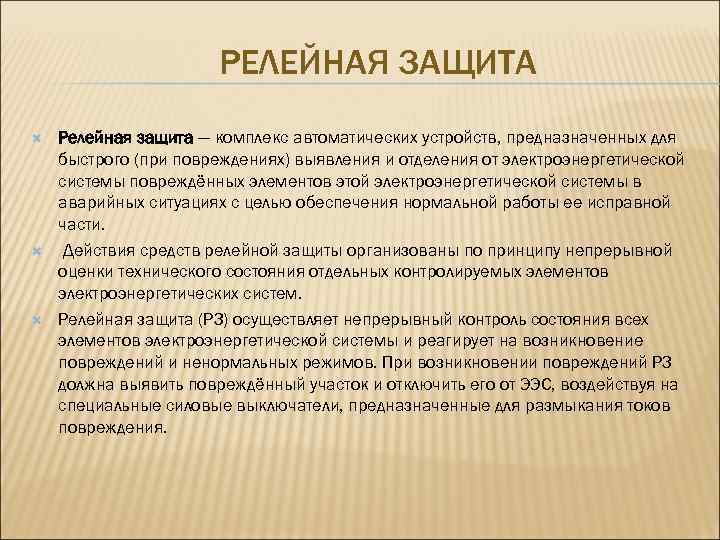

РЕЛЕЙНАЯ ЗАЩИТА Релейная защита — комплекс автоматических устройств, предназначенных для быстрого (при повреждениях) выявления и отделения от электроэнергетической системы повреждённых элементов этой электроэнергетической системы в аварийных ситуациях с целью обеспечения нормальной работы ее исправной части. Действия средств релейной защиты организованы по принципу непрерывной оценки технического состояния отдельных контролируемых элементов электроэнергетических систем. Релейная защита (РЗ) осуществляет непрерывный контроль состояния всех элементов электроэнергетической системы и реагирует на возникновение повреждений и ненормальных режимов. При возникновении повреждений РЗ должна выявить повреждённый участок и отключить его от ЭЭС, воздействуя на специальные силовые выключатели, предназначенные для размыкания токов повреждения.

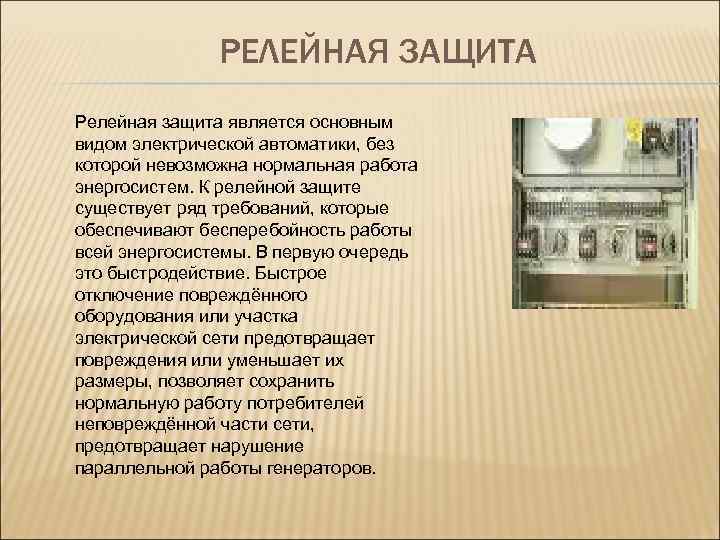

РЕЛЕЙНАЯ ЗАЩИТА Релейная защита является основным видом электрической автоматики, без которой невозможна нормальная работа энергосистем. К релейной защите существует ряд требований, которые обеспечивают бесперебойность работы всей энергосистемы. В первую очередь это быстродействие. Быстрое отключение повреждённого оборудования или участка электрической сети предотвращает повреждения или уменьшает их размеры, позволяет сохранить нормальную работу потребителей неповреждённой части сети, предотвращает нарушение параллельной работы генераторов.
СЕЛЕКТИВНОСТЬ И ЧУВСТВИТЕЛЬНОСТЬ Селективность - способность релейной защиты выявлять место повреждения и отключать только его только ближайшими к нему выключателями. Это позволяет локализовать повреждённый участок и не прерывать нормальную работу других участков сети. Под чувствительностью релейной защиты понимается её способность реагировать на возможные повреждения в минимальных режимах работы системы электроснабжения, когда изменение воздействующей величины минимально. Кроме того, защита должна правильно и безотказно реагировать при всех повреждениях защищаемой сети и нарушениях нормального режима работы, для действия при которых она предназначена, и не действовать в нормальных условиях, а также при таких повреждениях и нарушениях нормального режима работы, при которых действие данной защиты не предусмотрено и должна действовать другая защита.

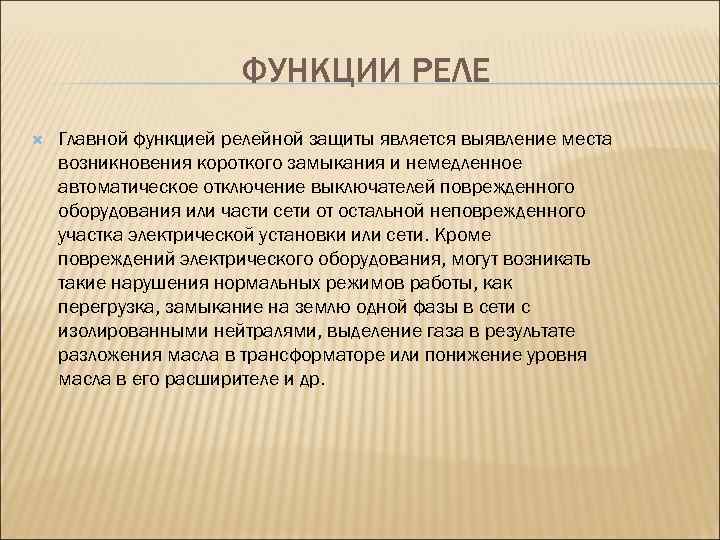

ФУНКЦИИ РЕЛЕ Главной функцией релейной защиты является выявление места возникновения короткого замыкания и немедленное автоматическое отключение выключателей поврежденного оборудования или части сети от остальной неповрежденного участка электрической установки или сети. Кроме повреждений электрического оборудования, могут возникать такие нарушения нормальных режимов работы, как перегрузка, замыкание на землю одной фазы в сети с изолированными нейтралями, выделение газа в результате разложения масла в трансформаторе или понижение уровня масла в его расширителе и др.

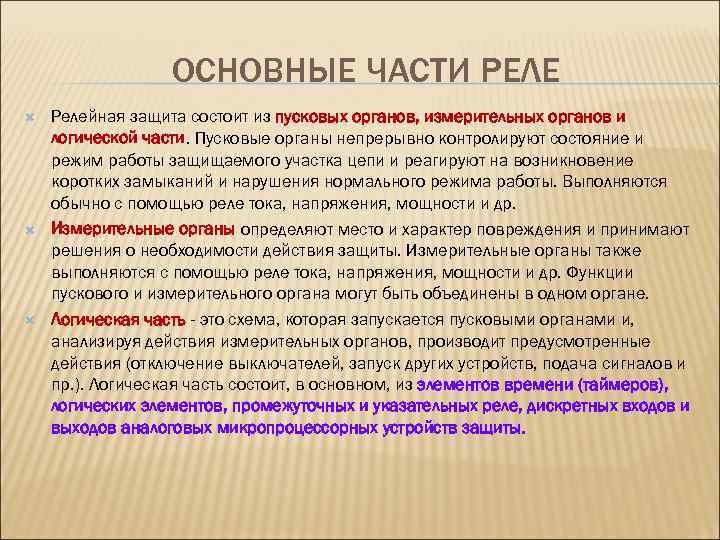

ОСНОВНЫЕ ЧАСТИ РЕЛЕ Релейная защита состоит из пусковых органов, измерительных органов и логической части. Пусковые органы непрерывно контролируют состояние и режим работы защищаемого участка цепи и реагируют на возникновение коротких замыканий и нарушения нормального режима работы. Выполняются обычно с помощью реле тока, напряжения, мощности и др. Измерительные органы определяют место и характер повреждения и принимают решения о необходимости действия защиты. Измерительные органы также выполняются с помощью реле тока, напряжения, мощности и др. Функции пускового и измерительного органа могут быть объединены в одном органе. Логическая часть - это схема, которая запускается пусковыми органами и, анализируя действия измерительных органов, производит предусмотренные действия (отключение выключателей, запуск других устройств, подача сигналов и пр. ). Логическая часть состоит, в основном, из элементов времени (таймеров), логических элементов, промежуточных и указательных реле, дискретных входов и выходов аналоговых микропроцессорных устройств защиты.
ДЛЯ ЧЕГО НУЖНО РЕЛЕ? Реле предназначено для коммутации больших токов нагрузки. Другими словами является переключателем, а еще проще - принцип работы реле малым током (например сигналом кнопки) включать цепи с большим током. А используют реле, когда исполнительное устройство (стартер, генератор, вентилятор, обогрев зеркал, клаксон и т. д. ) потребляет больший ток (до 30 -40 ампер). НАПРИМЕР: Для того чтобы с маленькой кнопочки завести двигатель, необходимо, чтобы включился стартер, который потребляет от 80 до 300 ампер. Если не использовать реле, тогда кнопка не выдержит большого тока и расплавится, также как и не предназначенная для больших токов проводка. Поэтому, делают подключение через реле (между кнопочкой и стартером устанавливают реле), которое по импульсу малого тока кнопки внутри себя замыкает мощные контакты, тем самым включая стартер.
УСТРОЙСТВО РЕЛЕ Электромагнитное реле состоит из: электромагнита (представляет собой электрический провод, намотанный на катушку с сердечником из магнитного материала). якоря (пластина из магнитного материала, через толкатель управляющая контактами). переключателя (могут быть замыкающими, размыкающими, переключающими) При пропускании электрического тока через обмотку электромагнита возникающее магнитное поле притягивает к сердечнику якорь, который через толкатель смещает и тем самым переключает контакты. Характеристики реле Диапазон электропитания: 8. . . 16 В. Номинальное напряжение: 12 В. Ток управления: не более 0, 2 А. Напряжение срабатывания: не менее 8, 0 В. Напряжение отпускания: 1, 5. . . 5, 0 В. Максимальный ток в силовой цепи: 30 А. Активное сопротивление обмотки: 80± 10 Ом

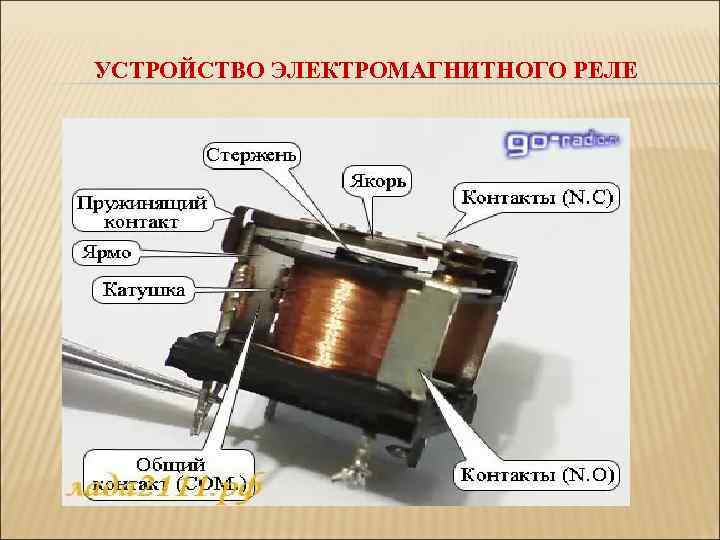

УСТРОЙСТВО ЭЛЕКТРОМАГНИТНОГО РЕЛЕ

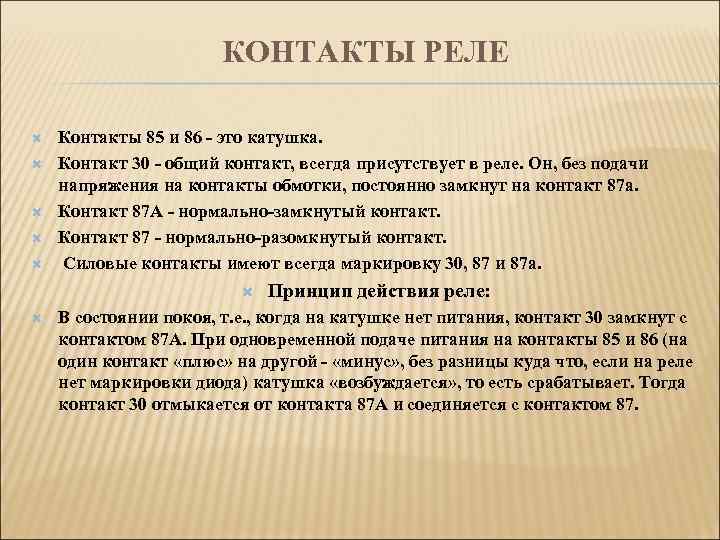

КОНТАКТЫ РЕЛЕ Контакты 85 и 86 - это катушка. Контакт 30 - общий контакт, всегда присутствует в реле. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87 а. Контакт 87 А - нормально-замкнутый контакт. Контакт 87 - нормально-разомкнутый контакт. Силовые контакты имеют всегда маркировку 30, 87 и 87 а. Принцип действия реле: В состоянии покоя, т. е. , когда на катушке нет питания, контакт 30 замкнут с контактом 87 А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой - «минус» , без разницы куда что, если на реле нет маркировки диода) катушка «возбуждается» , то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87 А и соединяется с контактом 87.

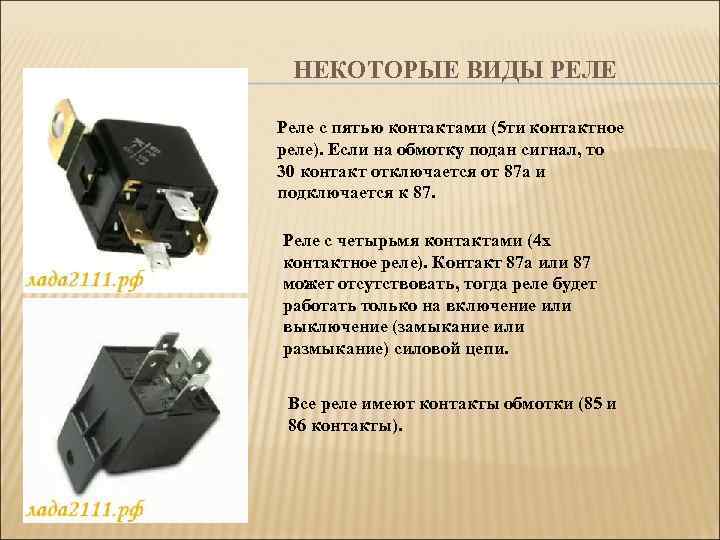

НЕКОТОРЫЕ ВИДЫ РЕЛЕ Реле с пятью контактами (5 ти контактное реле). Если на обмотку подан сигнал, то 30 контакт отключается от 87 а и подключается к 87. Реле с четырьмя контактами (4 х контактное реле). Контакт 87 а или 87 может отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи. Все реле имеют контакты обмотки (85 и 86 контакты).
ПРИМЕР СХЕМЫ РЕЛЕ Цель: Блокировка двигателя. Один контакт питания катушки (пусть 85) соединяем с проводом, на котором появляется «минус» (например, провод сигнализации, на котором минус появляется при постановке в охрану). На другой контакт катушки (пусть 86) подаём +12 В при включении зажигания. Контакты 30 и 87 А подцепляем в разрыв блокируемой цепи (в качестве нее может быть что угодно, лишь бы машина не заводилась при разорванной цепи, например, цепь стартера, зажигания, бензонасоса и т. д. ).

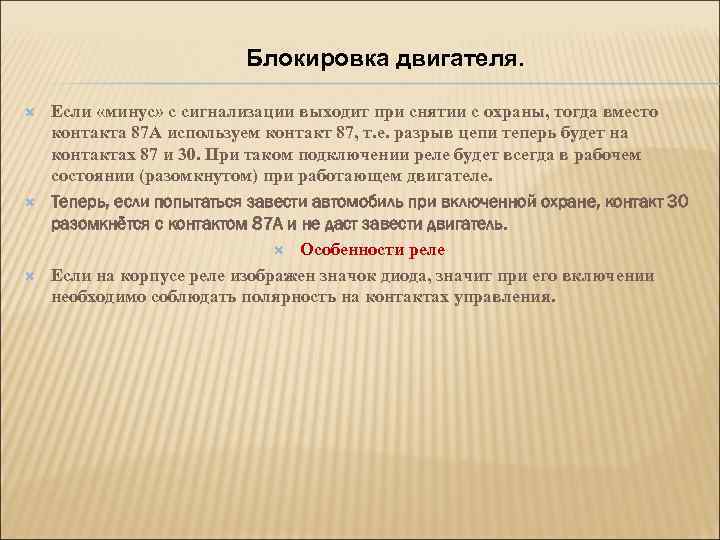

Блокировка двигателя. Если «минус» с сигнализации выходит при снятии с охраны, тогда вместо контакта 87 А используем контакт 87, т. е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87 А и не даст завести двигатель. Особенности реле Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления.

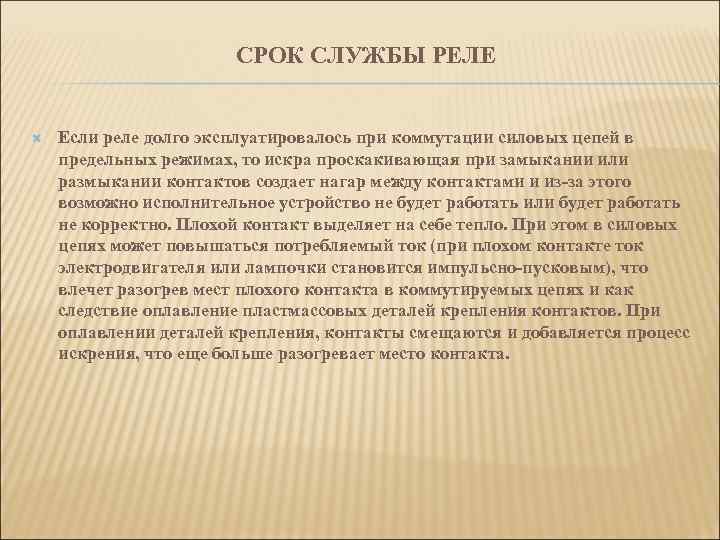

СРОК СЛУЖБЫ РЕЛЕ Если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло. При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта.

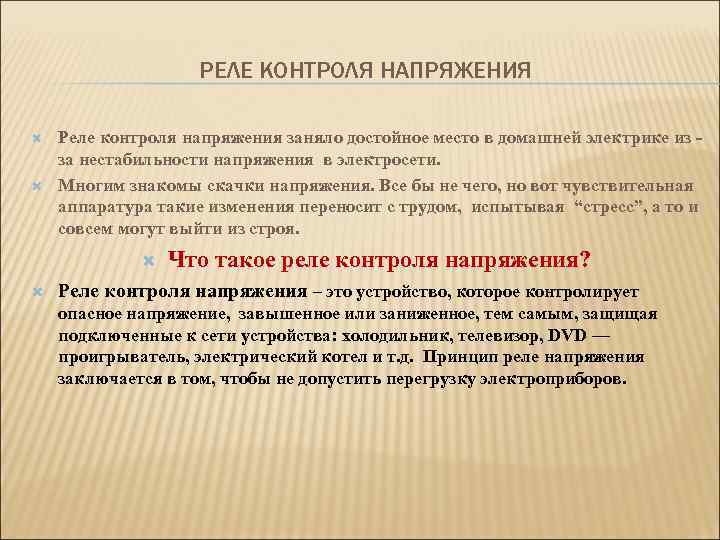

РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ Реле контроля напряжения заняло достойное место в домашней электрике из за нестабильности напряжения в электросети. Многим знакомы скачки напряжения. Все бы не чего, но вот чувствительная аппаратура такие изменения переносит с трудом, испытывая “стресс”, а то и совсем могут выйти из строя. Что такое реле контроля напряжения? Реле контроля напряжения – это устройство, которое контролирует опасное напряжение, завышенное или заниженное, тем самым, защищая подключенные к сети устройства: холодильник, телевизор, DVD — проигрыватель, электрический котел и т. д. Принцип реле напряжения заключается в том, чтобы не допустить перегрузку электроприборов.
ПРИМЕНЕНИЯ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ Предназначен для своевременной защиты однофазной и трехфазной сети от скачков напряжения, перекосов фаз, обрыва нуля. Для эффективной защиты электрооборудования. Там, где требуется наличие полноценного напряжения. Причины для установки реле контроля напряжения? Обрыв нейтрали (N) — нередкое явление. В результате на одной фазе может возрасти нагрузка, а другая фаза может остаться пассивной, в этот момент напряжение подскачет до опасного значения в 380 В. Из-за перегруженности одной из фаз, когда включается мощный потребитель. Происходит перекос в трех фазной системе распределения.

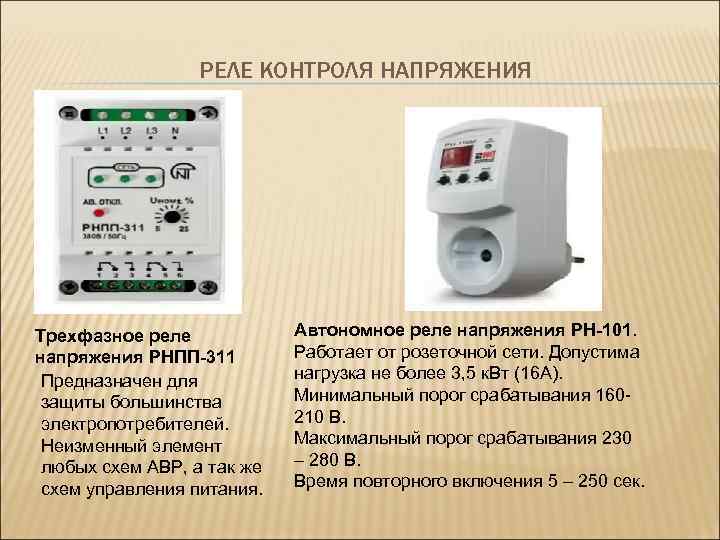

РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ Трехфазное реле напряжения РНПП-311 Предназначен для защиты большинства электропотребителей. Неизменный элемент любых схем АВР, а так же схем управления питания. Автономное реле напряжения РН-101. Работает от розеточной сети. Допустима нагрузка не более 3, 5 к. Вт (16 А). Минимальный порог срабатывания 160210 В. Максимальный порог срабатывания 230 – 280 В. Время повторного включения 5 – 250 сек.

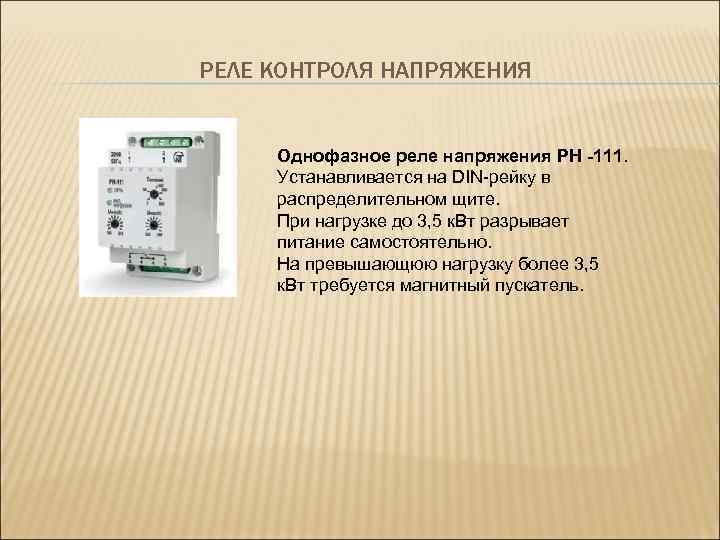

РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ Однофазное реле напряжения РН -111. Устанавливается на DIN-рейку в распределительном щите. При нагрузке до 3, 5 к. Вт разрывает питание самостоятельно. На превышающюю нагрузку более 3, 5 к. Вт требуется магнитный пускатель.
