ВЯТСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ МЫ ФОРМИРУЕМ БУДУЩЕЕ Тема 2 Средства измерений и их основные элементы ВЯТСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ МЫ ФОРМИРУЕМ БУДУЩЕЕ Тема 2 Средства измерений и их основные элементы 1

Понятие средства измерений Средства измерений представляют собой совокупность технических средств, используемых при различных измерениях Понятие средства измерений Средства измерений представляют собой совокупность технических средств, используемых при различных измерениях и имеющих нормированные метрологические свойства, т. е. отвечающих требованиям метрологии в части единиц и точности измерений, надежности и воспроизводимости получаемых результатов, а также требованиям к их размерам и конструкции. 2

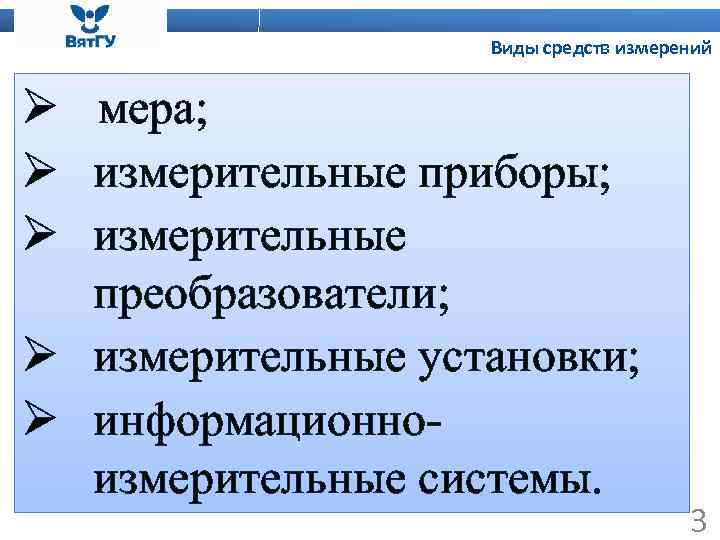

Виды средств измерений Ø мера; Ø измерительные приборы; Ø измерительные преобразователи; Ø измерительные установки; Виды средств измерений Ø мера; Ø измерительные приборы; Ø измерительные преобразователи; Ø измерительные установки; Ø информационноизмерительные системы. 3

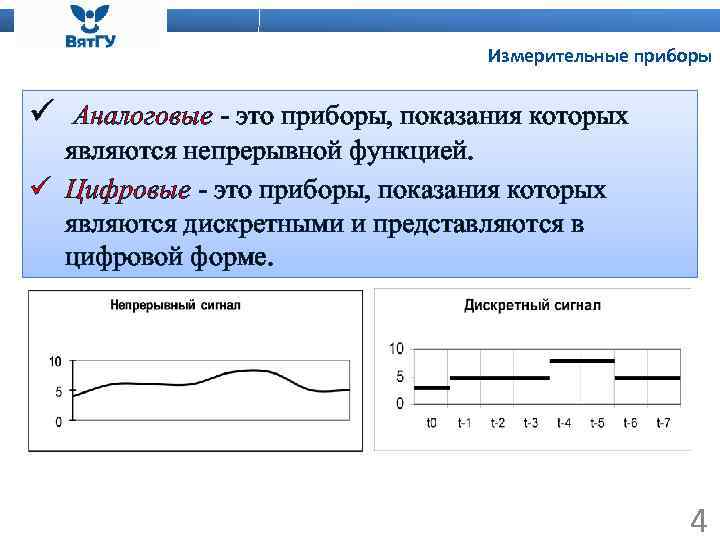

Измерительные приборы ü Аналоговые - это приборы, показания которых являются непрерывной функцией. ü Цифровые Измерительные приборы ü Аналоговые - это приборы, показания которых являются непрерывной функцией. ü Цифровые - это приборы, показания которых являются дискретными и представляются в цифровой форме. 4

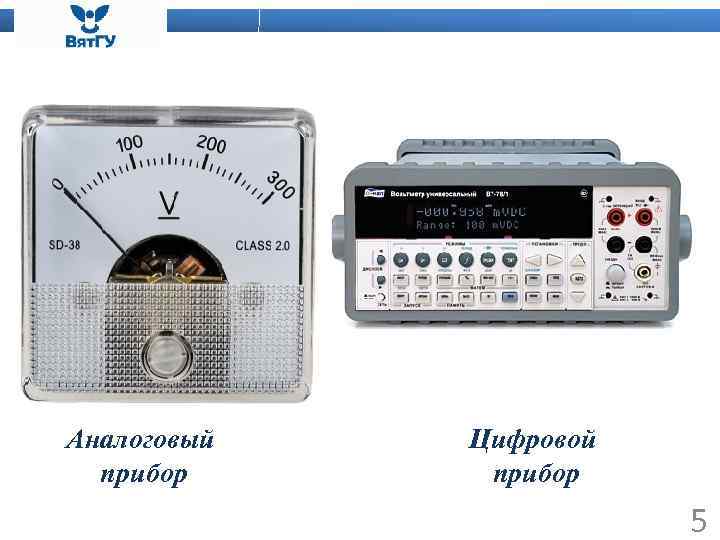

Аналоговый прибор Цифровой прибор 5 Аналоговый прибор Цифровой прибор 5

Классификация приборов по способу отчета Измерительные приборы: ü показывающие; ü самопишущие; ü комбинированные; ü Классификация приборов по способу отчета Измерительные приборы: ü показывающие; ü самопишущие; ü комбинированные; ü суммирующие и интегрирующие. 6

Шкалы: а – прямолинейная; б – дуговая; в – круглая равномерная; г – профильная; Шкалы: а – прямолинейная; б – дуговая; в – круглая равномерная; г – профильная; д – барабанная; е – круговая неравномерная 7

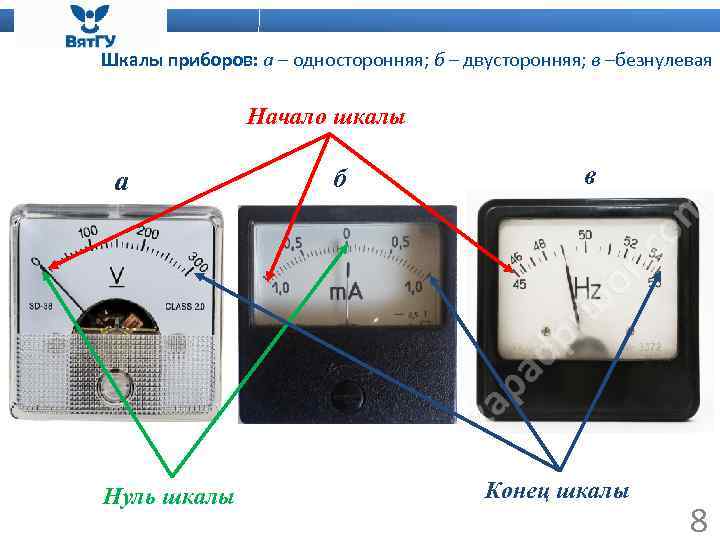

Шкалы приборов: а – односторонняя; б – двусторонняя; в –безнулевая Начало шкалы а Нуль Шкалы приборов: а – односторонняя; б – двусторонняя; в –безнулевая Начало шкалы а Нуль шкалы б в Конец шкалы 8

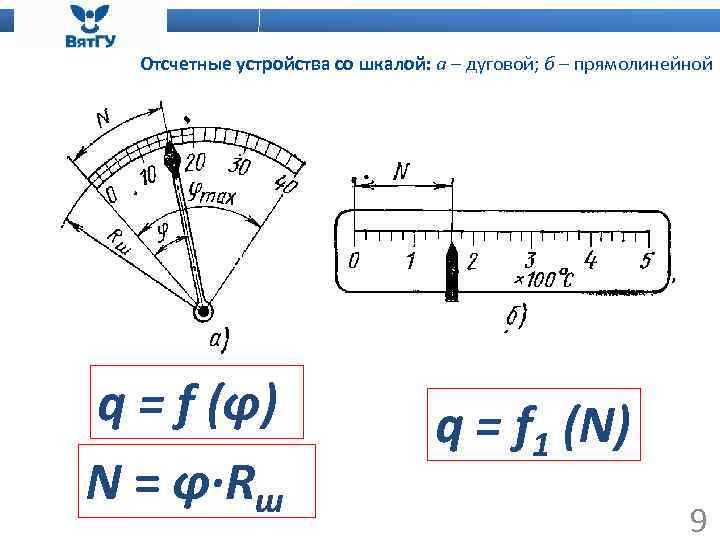

Отсчетные устройства со шкалой: а – дуговой; б – прямолинейной q = f (φ) Отсчетные устройства со шкалой: а – дуговой; б – прямолинейной q = f (φ) N = φ∙Rш q = f 1 (N) 9

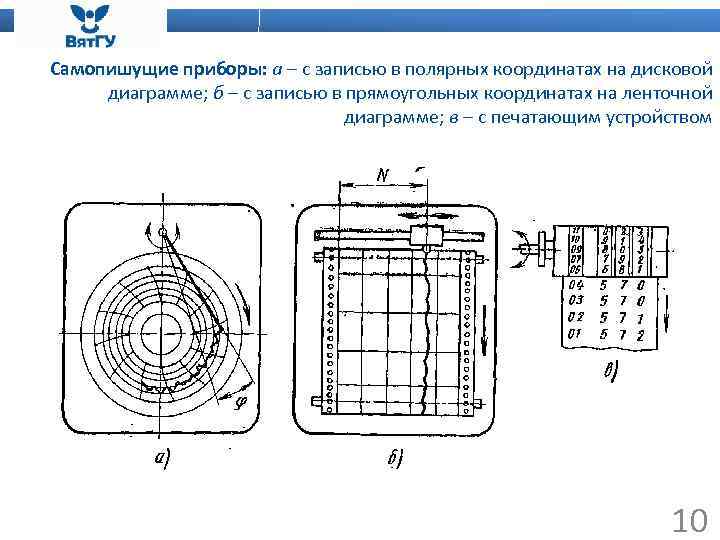

Самопишущие приборы: а – с записью в полярных координатах на дисковой диаграмме; б – Самопишущие приборы: а – с записью в полярных координатах на дисковой диаграмме; б – с записью в прямоугольных координатах на ленточной диаграмме; в – с печатающим устройством 10

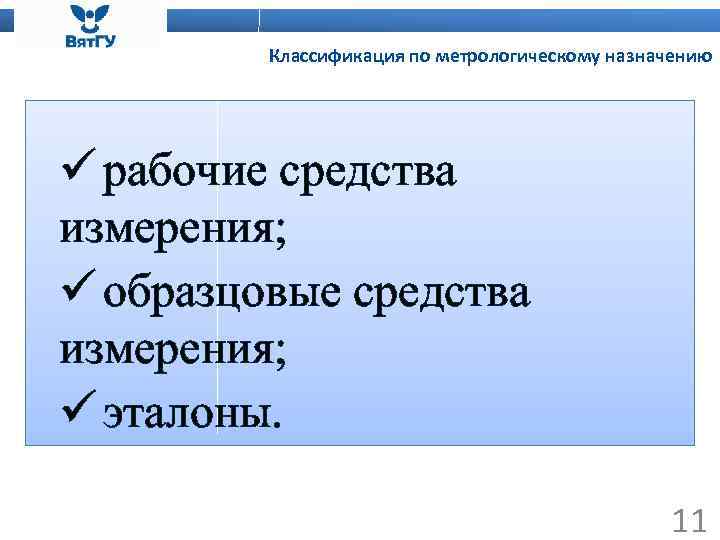

Классификация по метрологическому назначению ü рабочие средства измерения; ü образцовые средства измерения; ü эталоны. Классификация по метрологическому назначению ü рабочие средства измерения; ü образцовые средства измерения; ü эталоны. 11

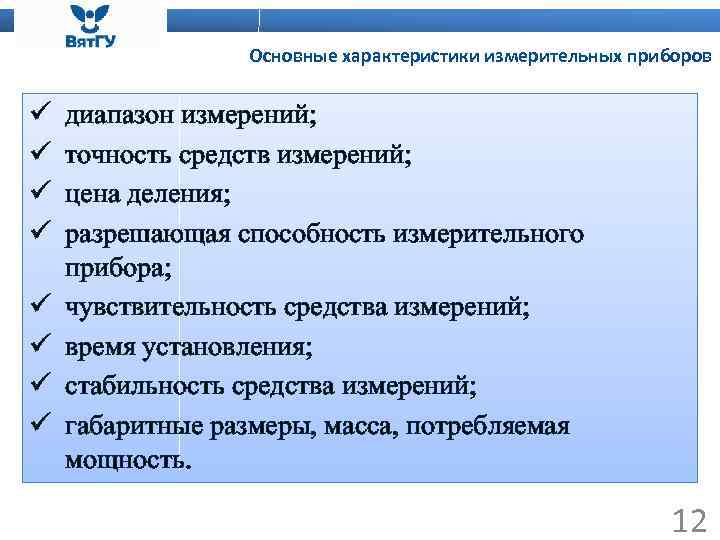

Основные характеристики измерительных приборов ü ü ü ü диапазон измерений; точность средств измерений; цена Основные характеристики измерительных приборов ü ü ü ü диапазон измерений; точность средств измерений; цена деления; разрешающая способность измерительного прибора; чувствительность средства измерений; время установления; стабильность средства измерений; габаритные размеры, масса, потребляемая мощность. 12
