Вводная информация к практическому занятию № 6 Архитектурные обломы (профили)

Архитектурные обломы Архитектурными обломами называют профили отдельных элементов, входящих в состав наружных или внутренних карнизов зданий, архитектурных ордеров и других архитектурных элементов.

Архитектурные обломы По форме архитектурные обломы могут быть прямолинейные и криволинейные

Простые архитектурные обломы К прямолинейным относят ся: пояс, полочка и плинт Простые криволинейные обломы очерчены при помощи одной дуги, к ним относятся: полувал, шейка, прямой и обратный четвертной вал, прямая и обратная выкружка

Построение обломов

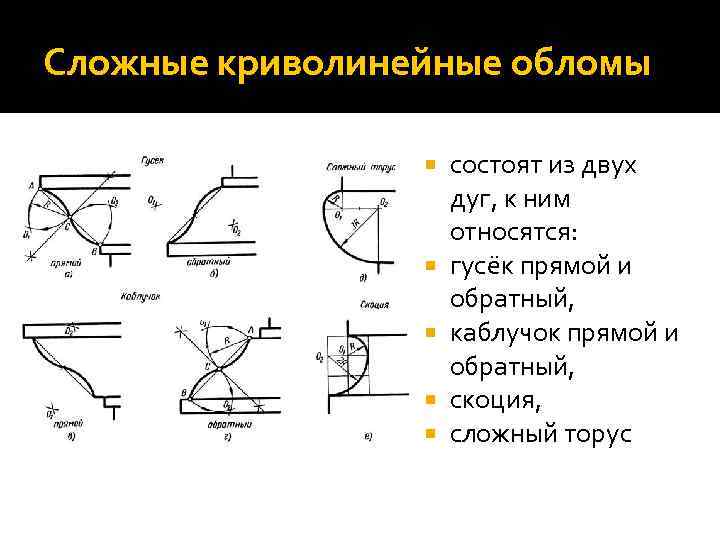

Сложные криволинейные обломы состоят из двух дуг, к ним относятся: гусёк прямой и обратный, каблучок прямой и обратный, скоция, сложный торус

Прямой и обратный гусек Профиль, имеющий наверху вогнутость, а внизу выпуклость, называется гусек (вероятно, вследствие сходства с очертанием шеи гуся, плывущего по воде); ему соответствует обратный гусек. Построения прямого гуська заданные точки А и В соединяют прямой линией. Отрезок AB делят пополам в точке С. Радиусом R = AC = CB из точек А, С и В проводят дуги до взаимного пересечения в точках O 1 и O 2 и из них тем же радиусом R описывают две дуги, являющиеся профилем прямого гуська.

Прямой и обратный каблучок Архитектурный облом, состоящий из выпуклой и вогнутой дуг. Вычерчивание одного из видов каблучка аналогично вычерчиванию прямого гуська, при этом меняется только положение центров O 1 и O 2 Прямой каблучок (выпуклая дуга наверху) используется в капителях, карнизах; обратный каблучок (выпуклая дуга внизу) - в базах колонн, цоколях.

Скоция (от греч. skotia - темнота) - асимметричный архитектурный облом с вогнутым профилем из двух дуг разного радиуса. Для построения скоции задают радиус R и строят шесть квадратов со сторонами, равными заданному радиусу. Наметив точки O 1 и O 2, описывают две дуги радиусами R и 2 R.

Архитектурные обломы астрагал (сложный профиль, состоящий из валика и полочки) слезник (сложный профиль, состоящий из полки и жёлоба)

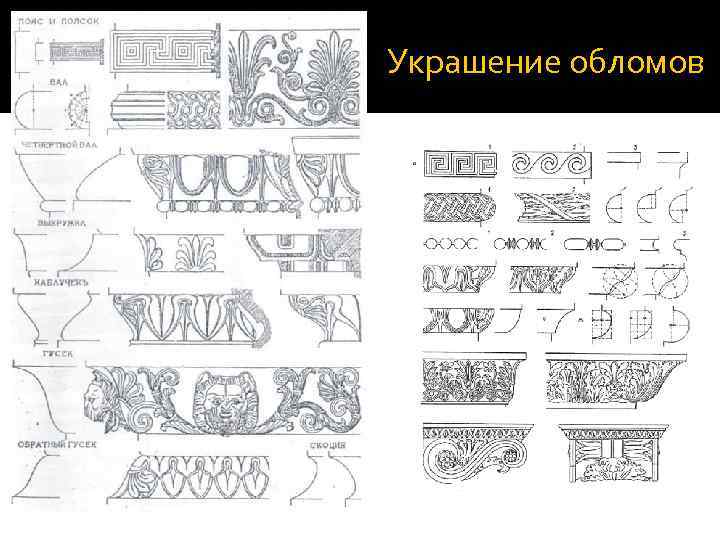

Украшение обломов орнаментом Прямолинейные обломы украшаются обычно геометрическим орнаментом, а криволинейные — органическим. Например, полки украшаются меандром; валики — шнуром из бисера или перлами, гуськи и каблучки — листиками, четвертные валы — иониками

Украшение обломов

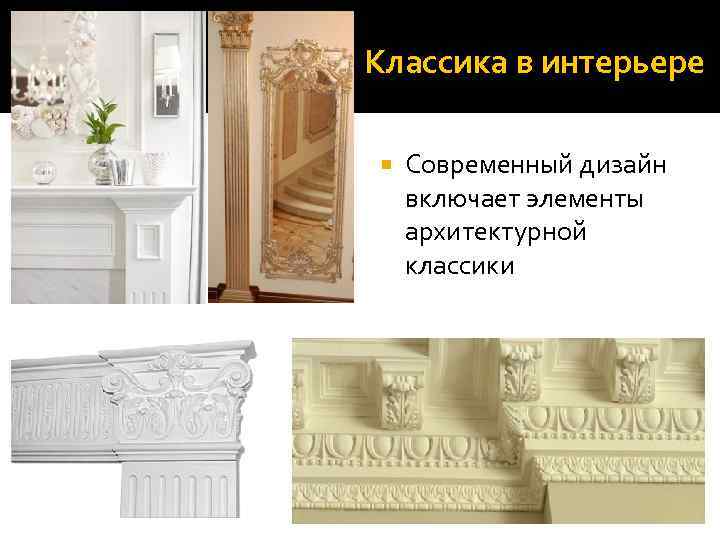

Классика в интерьере Современный дизайн включает элементы архитектурной классики
