Введение в проблематику ТРи. З ООО «ГАЗПРОМНЕФТЬ НТЦ» Управление проектов нетрадиционных запасов Алексеев Алексей Дмитриевич 10 ноября 2015 Газпром нефть 1
Определения ТРи. З Термин трудноизвлекаемые запасы (ТРи. З) известен с 1970 -х годов, под ним подразумевали запасы, «разработка которых традиционными технологиями не обеспечивает необходимой эффективности с точки зрения коэффициента нефтеотдачи, а в некоторых случаях – также с позиций стоимости добычи нефти» . * В настоящее время общепринято, что к трудноизвлекаемым запасам относят те запасы, в отношении которых «существующие технологии не отвечают геологическим особенностям пласта» , качеству находящегося в нем углеводородного сырья, и, как следствие, их разработка нерентабельна. ** Под «трудноизвлекаемыми» запасами понимаются разведанные запасы месторождений, которые характеризуются неблагоприятными для добычи нефти геологическими (и (или) технологическими) условиями или (и) ее физическими свойствами. *** Общепринятой классификация ТРи. З до сих пор нет, она находится в стадии разработки * – Азанова Е. Проблемный запас прочности // Деловая Россия: промышленность, транспорт, социальная жизнь. 2012. – № 8. – С. 34, 34– 39. ** – Шпуров И. Новая классификация запасов углеводородов – средство регулирования инновационного процесса в ТЭК // Нефтегазовая Вертикаль. – 2014. – № 16. – С. 54, 46– 56. *** – Лисовский Н. Н. , Халимов Э. М. О классификации трудноизвлекаемых запасов // Вестник ЦКР Роснедра. 2005. № 1. С. 17– 19. Газпром нефть 2

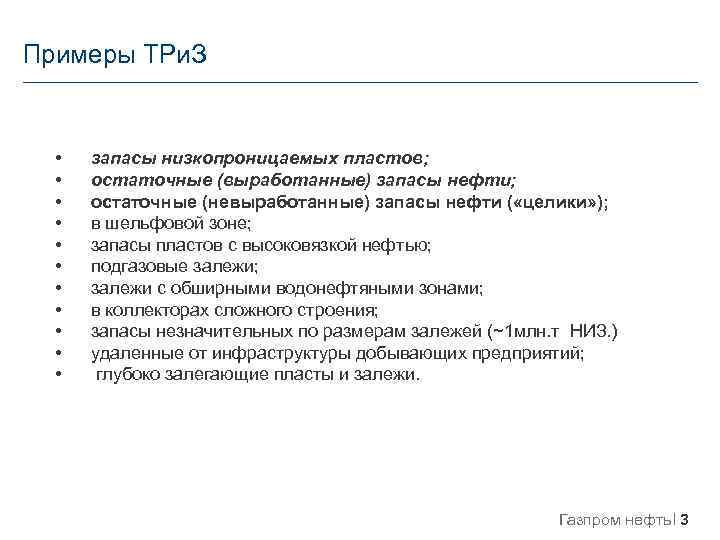

Примеры ТРи. З • • • запасы низкопроницаемых пластов; остаточные (выработанные) запасы нефти; остаточные (невыработанные) запасы нефти ( «целики» ); в шельфовой зоне; запасы пластов с высоковязкой нефтью; подгазовые залежи; залежи с обширными водонефтяными зонами; в коллекторах сложного строения; запасы незначительных по размерам залежей (~1 млн. т НИЗ. ) удаленные от инфраструктуры добывающих предприятий; глубоко залегающие пласты и залежи. Газпром нефть 3
Многостадийный гидроразрыв в горизонтальных скважинах – «главная» технология для разработки низкопроницаемых пластов Газпром нефть 4

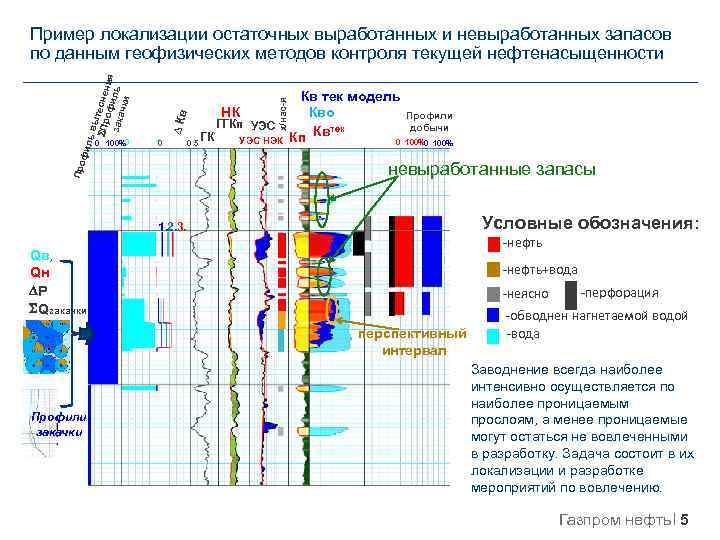

0 100%0 х/нас-я Кв тек модель Кво НК ГГКп УЭС Квтек ГК УЭС НЭК Кп 0 0. 5 D Кв 1 0 Профили добычи 100%0 100% невыработанные запасы Про фил ь вы SПр теснен оф ия зака иль чки Пример локализации остаточных выработанных и невыработанных запасов по данным геофизических методов контроля текущей нефтенасыщенности Условные обозначения: 1. 2. 3. -нефть Qв, Qн DP SQзакачки -нефть+вода -неясно перспективный интервал Профили закачки -перфорация -обводнен нагнетаемой водой -вода Заводнение всегда наиболее интенсивно осуществляется по наиболее проницаемым прослоям, а менее проницаемые могут остаться не вовлеченными в разработку. Задача состоит в их локализации и разработке мероприятий по вовлечению. Газпром нефть 5

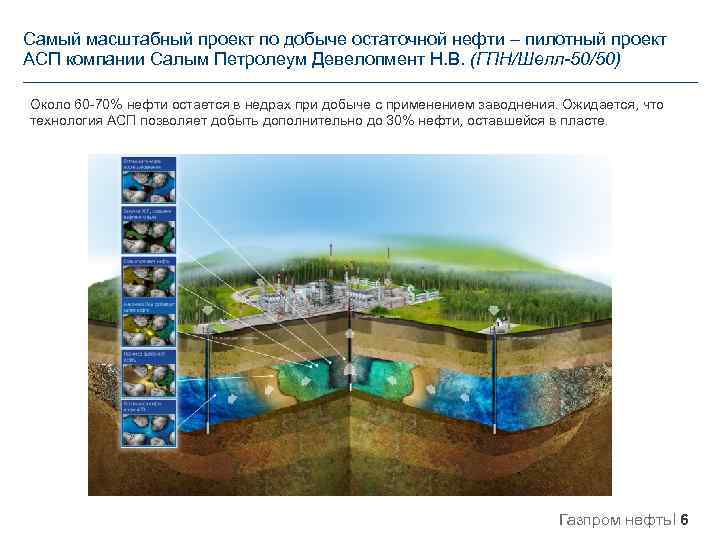

Самый масштабный проект по добыче остаточной нефти – пилотный проект АСП компании Салым Петролеум Девелопмент Н. В. (ГПН/Шелл-50/50) Около 60 -70% нефти остается в недрах при добыче с применением заводнения. Ожидается, что технология АСП позволяет добыть дополнительно до 30% нефти, оставшейся в пласте. Газпром нефть 6

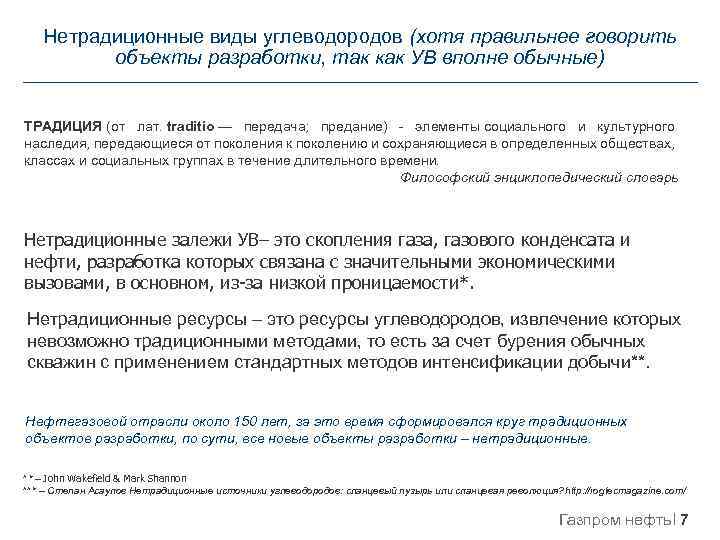

Нетрадиционные виды углеводородов (хотя правильнее говорить объекты разработки, так как УВ вполне обычные) ТРАДИЦИЯ (от лат. traditio — передача; предание) - элементы социального и культурного наследия, передающиеся от поколения к поколению и сохраняющиеся в определенных обществах, классах и социальных группах в течение длительного времени. Философский энциклопедический словарь Нетрадиционные залежи УВ– это скопления газа, газового конденсата и нефти, разработка которых связана с значительными экономическими вызовами, в основном, из-за низкой проницаемости*. Нетрадиционные ресурсы – это ресурсы углеводородов, извлечение которых невозможно традиционными методами, то есть за счет бурения обычных скважин с применением стандартных методов интенсификации добычи**. Нефтегазовой отрасли около 150 лет, за это время сформировался круг традиционных объектов разработки, по сути, все новые объекты разработки – нетрадиционные. * * – John Wakefield & Mark Shannon ** * – Степан Асаулов Нетрадиционные источники углеводородов: сланцевый пузырь или сланцевая революция? http: //rogtecmagazine. com/ Газпром нефть 7
Виды нетрадиционных скоплений нефти и газа P P Газпром нефть 8
Разработка метана угольных пластов в Кузбассе ООО «Газпром добыча Кузнецк» — первая и единственная компания в России, добывающая метан угольных пластов (старт 12. 02. 2010 г) Газпром нефть 9

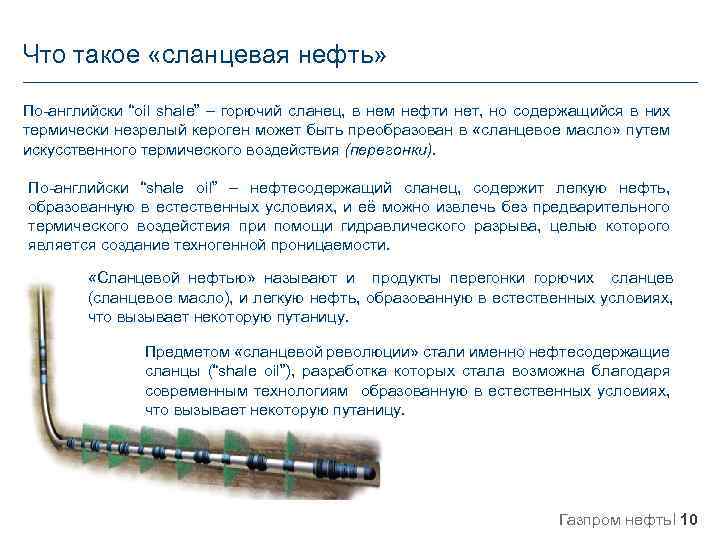

Что такое «сланцевая нефть» По-английски “oil shale” – горючий сланец, в нем нефти нет, но содержащийся в них термически незрелый кероген может быть преобразован в «сланцевое масло» путем искусственного термического воздействия (перегонки). По-английски “shale oil” – нефтесодержащий сланец, содержит легкую нефть, образованную в естественных условиях, и её можно извлечь без предварительного термического воздействия при помощи гидравлического разрыва, целью которого является создание техногенной проницаемости. «Сланцевой нефтью» называют и продукты перегонки горючих сланцев (сланцевое масло), и легкую нефть, образованную в естественных условиях, что вызывает некоторую путаницу. Предметом «сланцевой революции» стали именно нефтесодержащие сланцы (“shale oil”), разработка которых стала возможна благодаря современным технологиям образованную в естественных условиях, что вызывает некоторую путаницу. Газпром нефть 10

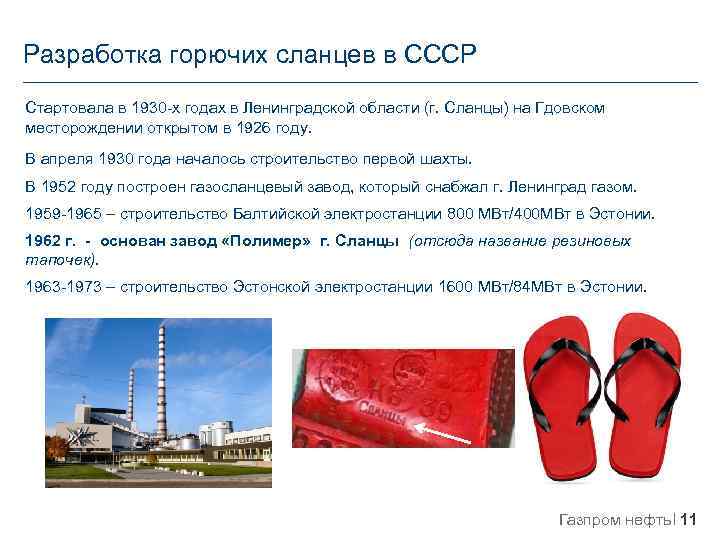

Разработка горючих сланцев в СССР Стартовала в 1930 -х годах в Ленинградской области (г. Сланцы) на Гдовском месторождении открытом в 1926 году. В апреля 1930 года началось строительство первой шахты. В 1952 году построен газосланцевый завод, который снабжал г. Ленинград газом. 1959 -1965 – строительство Балтийской электростанции 800 МВт/400 МВт в Эстонии. 1962 г. - основан завод «Полимер» г. Сланцы (отсюда название резиновых тапочек). 1963 -1973 – строительство Эстонской электростанции 1600 МВт/84 МВт в Эстонии. Газпром нефть 11

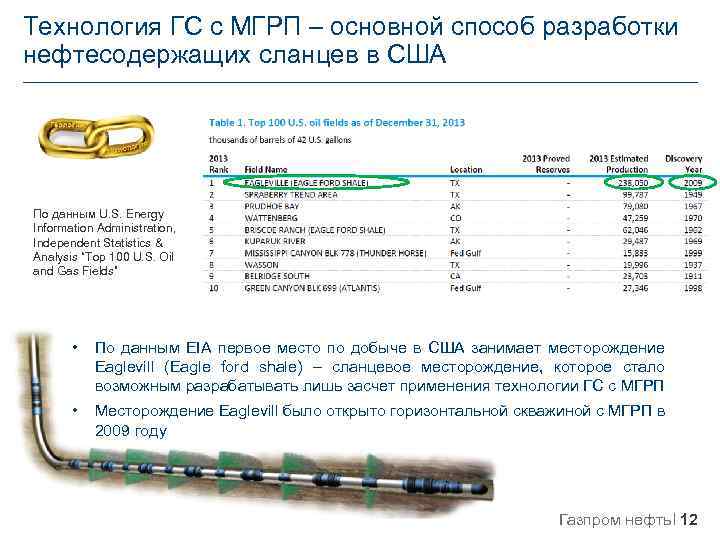

Технология ГС с МГРП – основной способ разработки нефтесодержащих сланцев в США По данным U. S. Energy Information Administration, Independent Statistics & Analysis “Top 100 U. S. Oil and Gas Fields” • По данным EIA первое место по добыче в США занимает месторождение Eaglevill (Eagle ford shale) – сланцевое месторождение, которое стало возможным разрабатывать лишь засчет применения технологии ГС с МГРП • Месторождение Eaglevill было открыто горизонтальной скважиной с МГРП в 2009 году Газпром нефть 12

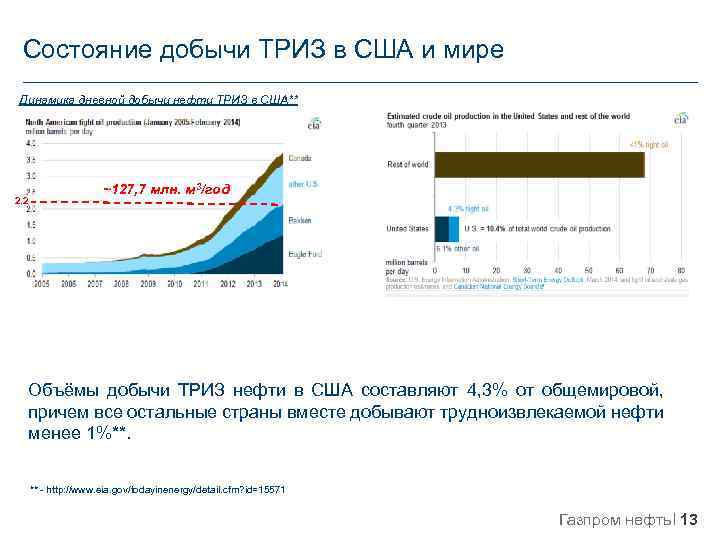

Состояние добычи ТРИЗ в США и мире Динамика дневной добычи нефти ТРИЗ в США** 2. 2 ~127, 7 млн. м 3/год Объёмы добычи ТРИЗ нефти в США составляют 4, 3% от общемировой, причем все остальные страны вместе добывают трудноизвлекаемой нефти менее 1%**. ** - http: //www. eia. gov/todayinenergy/detail. cfm? id=15571 Газпром нефть 13

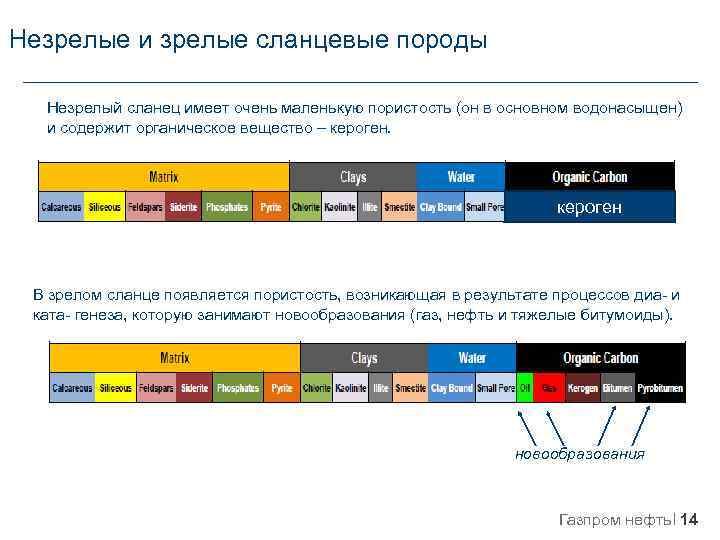

Незрелые и зрелые сланцевые породы Незрелый сланец имеет очень маленькую пористость (он в основном водонасыщен) и содержит органическое вещество – кероген В зрелом сланце появляется пористость, возникающая в результате процессов диа- и ката- генеза, которую занимают новообразования (газ, нефть и тяжелые битумоиды). новообразования Газпром нефть 14

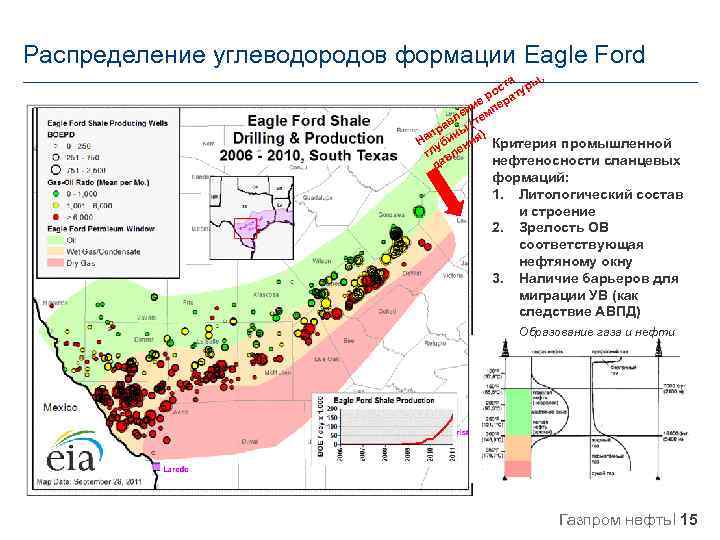

Распределение углеводородов формации Eagle Ford , та ы ос атур р ие пер ен м вл (те ра ы ап ин ия) Н уб н Критерия промышленной гл вле нефтеносности сланцевых да формаций: 1. Литологический состав и строение 2. Зрелость ОВ соответствующая нефтяному окну 3. Наличие барьеров для миграции УВ (как следствие АВПД) Образование газа и нефти © 2013. «Салым Петролеум Девелопмент Н. В. » Все права защищены. Газпром нефть 15
Западно-Сибирский нефтегазоносный бассейн Баженовская свита в числах Площадь– 1, 000+ км 2, мощность ~ 30 м Первая нефть – 1967 (Салымская площадь) Стабильные дебиты: 0. 5 -350 т/сут Максимальные дебит ~ 2500 т/сут Максимальная накопленная добыча ~300000 тонн Количество открытых месторождений ~90 Динамика годовой добычи нефти из БАК в России* Потенциально продуктивная зона Для сравнения контуры Bakken Williston basin ~90 месторождений Накопленная добыча БАК на конец 2012 года 13, 3 млн. т В США за год добывают «сланцевой нефти» почти в 10 раз больше, чем за всю 40 -летнюю историю разработки баженовско-абалакского комплекса. Почётный долг геологов-нефтяников разобраться с реальными перспективами БАК для разработки. Газпром нефть 16 16
Спасибо за внимание! ООО «ГАЗПРОМНЕФТЬ НТЦ» Россия, 190000, Санкт-Петербург, наб. реки Мойки, д. 75 -79, лит. Б, этаж 5, оф. 516. тел. : (+7 812) 313 -69 -24 (доб. 3651), факс: (+7 812) 313 -69 -27 Alekseev. Al. Dm@gazprom-neft. ru Газпром нефть 17
