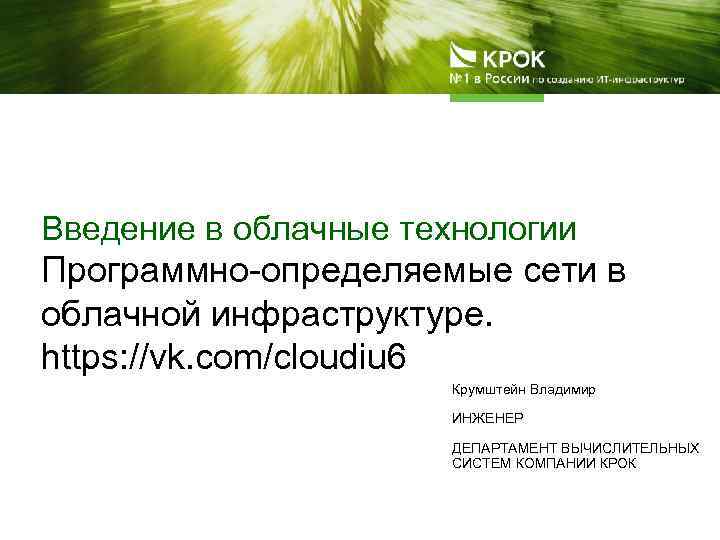

Введение в облачные технологии Программно-определяемые сети в облачной инфраструктуре. https: //vk. com/cloudiu 6 Крумштейн Владимир ИНЖЕНЕР ДЕПАРТАМЕНТ ВЫЧИСЛИТЕЛЬНЫХ СИСТЕМ КОМПАНИИ КРОК

Инфраструктурное облако Виртуализация: VMware, Hyper-V, Xen, KVM, … : Виртуализация Системы хранения Серверы x 86 Virtual data-center CROC Iaa. S Биллинг Удалённый доступ Сеть Amazon Rackspace Автоматизация

Виртуализация сети • 7 -ми уровневая модель OSI.

ETHERNET Формат кадра Коммутатор: Самообучение, в _любом_ коммутаторе есть таблица Forwar Data. Base (fdb): 1. # show service fdb-mac 2. 3. 4. 5. 6. 7. 8. 9. Serv. Id MAC Source-Identifier Type Last Change Age ---------------------------------------258 00: 1 c: 7 f: 41: 85: a 5 sap: lag-1: 258 L/0 10/20/11 07: 09: 11 258 6 c: ae: 8 b: 31: 82: 80 sap: 1/1/2: 258 L/0 10/25/11 17: 39: 14 258 a 8: 97: dc: ba: 22: 00 sap: 1/1/2: 258 L/180 10/25/11 16: 31: 04 ---------------------------------------No. of Entries: 3

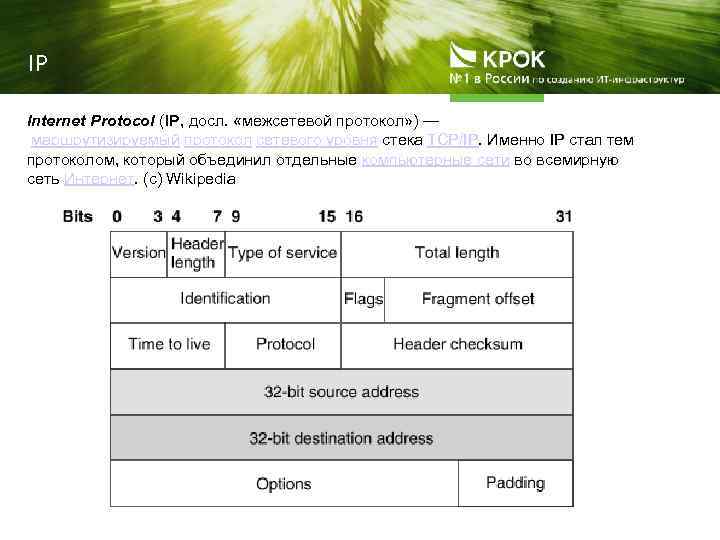

IP Internet Protocol (IP, досл. «межсетевой протокол» ) — маршрутизируемый протокол сетевого уровня стека TCP/IP. Именно IP стал тем протоколом, который объединил отдельные компьютерные сети во всемирную сеть Интернет. (с) Wikipedia

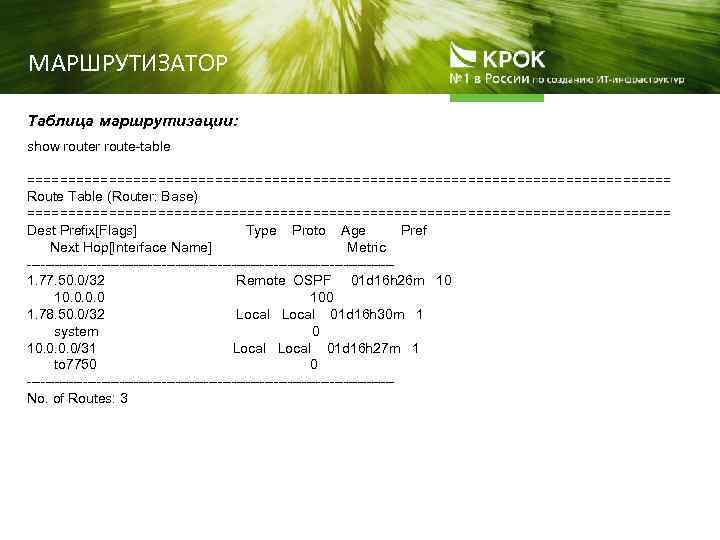

МАРШРУТИЗАТОР Таблица маршрутизации: show router route-table ======================================== Route Table (Router: Base) ======================================== Dest Prefix[Flags] Type Proto Age Pref Next Hop[Interface Name] Metric ---------------------------------------1. 77. 50. 0/32 Remote OSPF 01 d 16 h 26 m 10. 0 100 1. 78. 50. 0/32 Local 01 d 16 h 30 m 1 system 0 10. 0/31 Local 01 d 16 h 27 m 1 to 7750 0 ---------------------------------------No. of Routes: 3

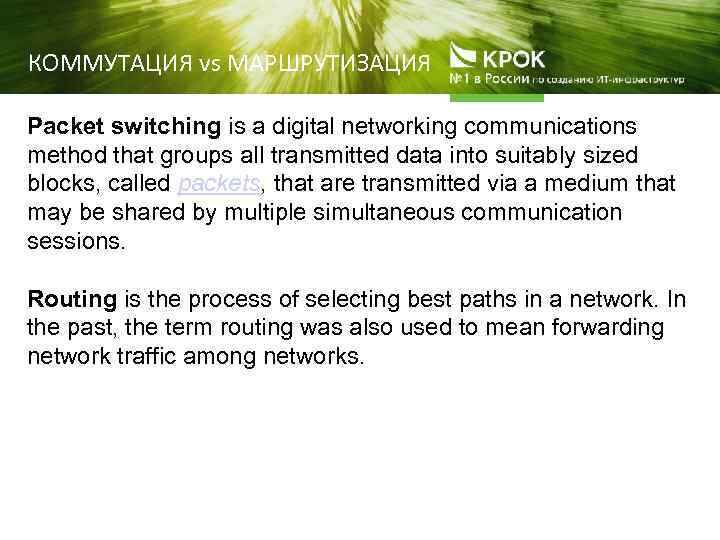

КОММУТАЦИЯ vs МАРШРУТИЗАЦИЯ Packet switching is a digital networking communications method that groups all transmitted data into suitably sized blocks, called packets, that are transmitted via a medium that may be shared by multiple simultaneous communication sessions. Routing is the process of selecting best paths in a network. In the past, the term routing was also used to mean forwarding network traffic among networks.

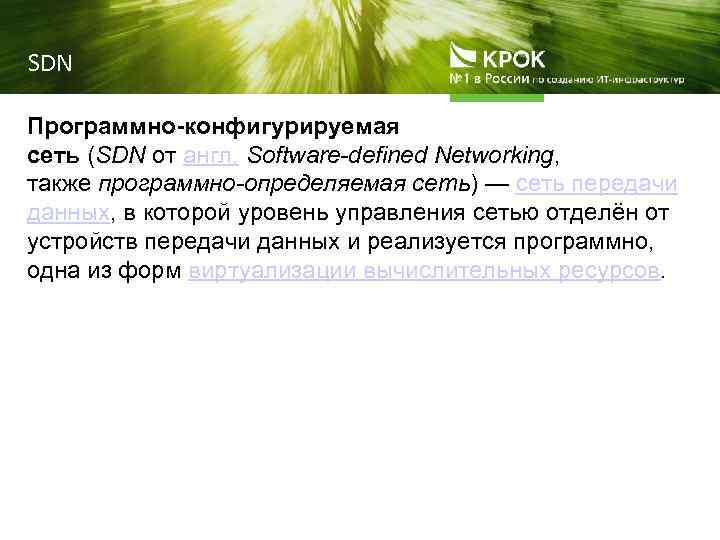

SDN Программно-конфигурируемая сеть (SDN от англ. Software-defined Networking, также программно-определяемая сеть) — сеть передачи данных, в которой уровень управления сетью отделён от устройств передачи данных и реализуется программно, одна из форм виртуализации вычислительных ресурсов.

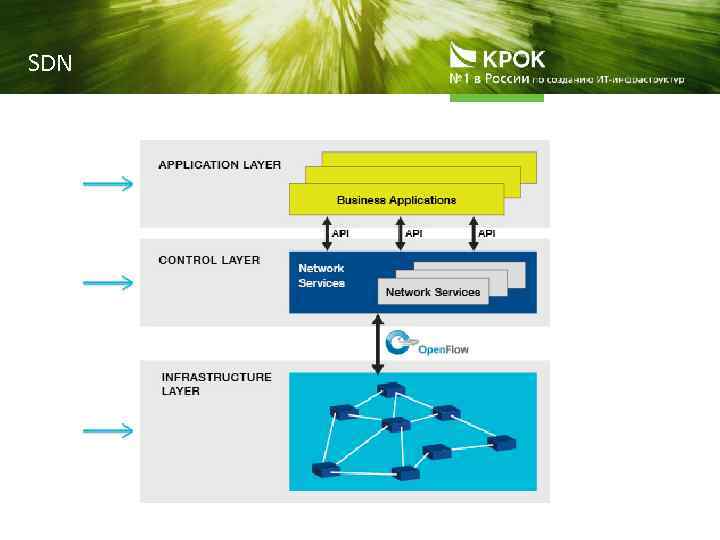

SDN

SDN • оборудования SDN: Виртуализация

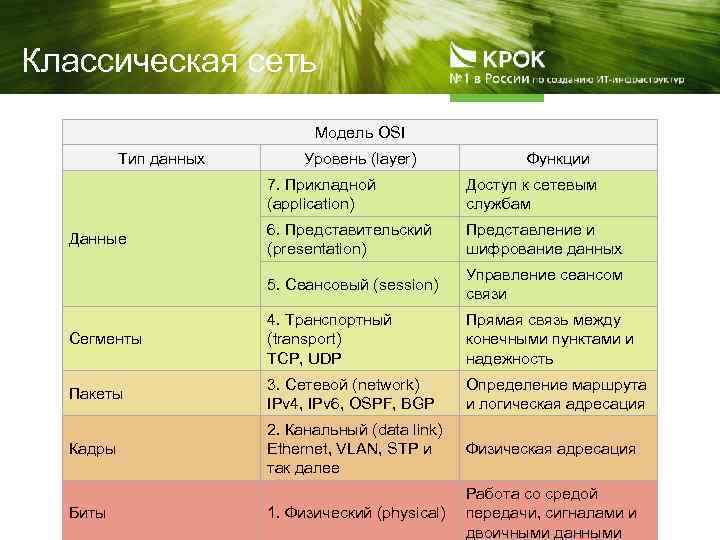

Классическая сеть Модель OSI Тип данных Уровень (layer) Функции 7. Прикладной (application) Доступ к сетевым службам 6. Представительский (presentation) Представление и шифрование данных 5. Сеансовый (session) Управление сеансом связи Сегменты 4. Транспортный (transport) TCP, UDP Прямая связь между конечными пунктами и надежность Пакеты 3. Сетевой (network) IPv 4, IPv 6, OSPF, BGP Определение маршрута и логическая адресация Кадры 2. Канальный (data link) Ethernet, VLAN, STP и так далее Физическая адресация 1. Физический (physical) Работа со средой передачи, сигналами и двоичными данными Данные Биты

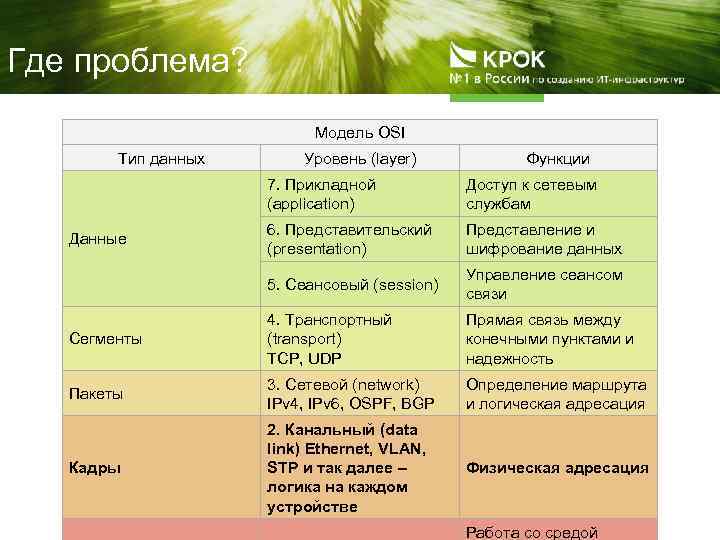

Где проблема? Модель OSI Тип данных Уровень (layer) Функции 7. Прикладной (application) Доступ к сетевым службам 6. Представительский (presentation) Представление и шифрование данных 5. Сеансовый (session) Управление сеансом связи Сегменты 4. Транспортный (transport) TCP, UDP Прямая связь между конечными пунктами и надежность Пакеты 3. Сетевой (network) IPv 4, IPv 6, OSPF, BGP Определение маршрута и логическая адресация Кадры 2. Канальный (data link) Ethernet, VLAN, STP и так далее – логика на каждом устройстве Физическая адресация Данные Работа со средой

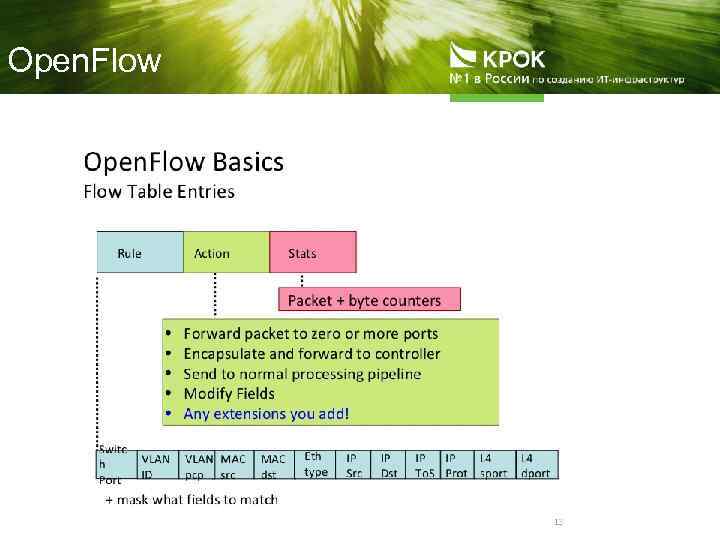

Open. Flow

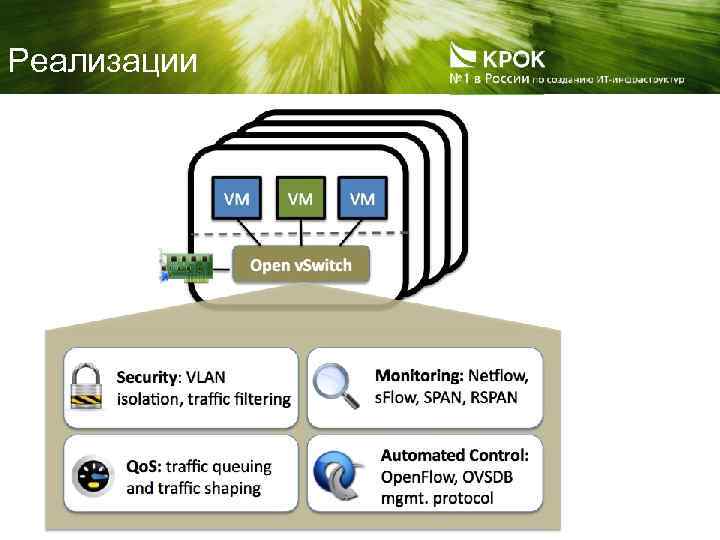

Реализации
