Введение в корпоративные вычислительные сети Тема 1

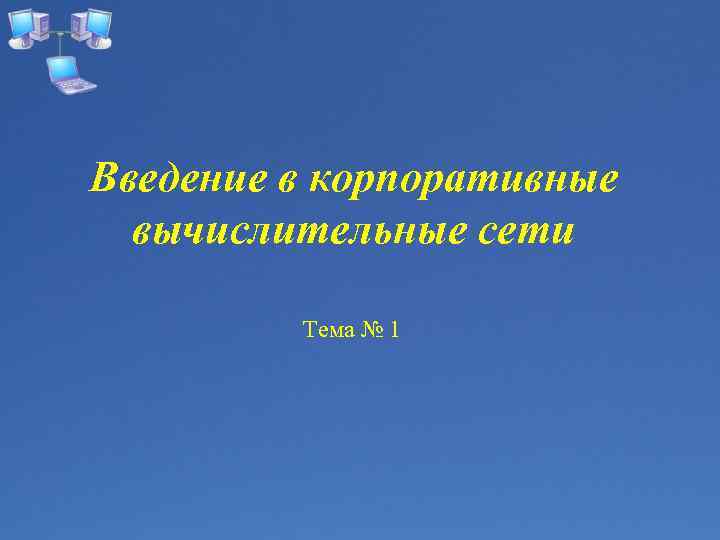

Введение в корпоративные вычислительные сети Тема № 1

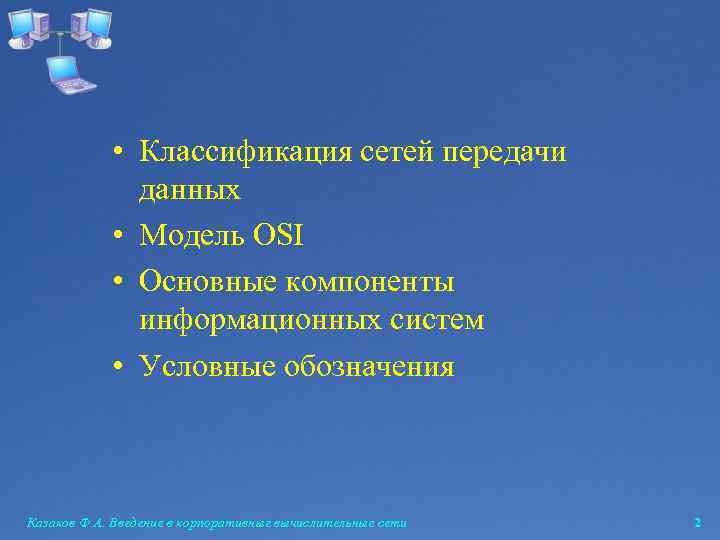

• Классификация сетей передачи данных • Модель OSI • Основные компоненты информационных систем • Условные обозначения Казаков Ф. А. Введение в корпоративные вычислительные сети 2

Классификация сетей • в зависимости от размеров: локальные сети, корпоративные сети, кампусные сети. • в зависимости от используемых физических средств соединения: кабельные, оптоволоконные и беспроводные сети. • в зависимости от используемых связей – общая шина, кольцо, сеть, полно-связанная сеть. Казаков Ф. А. Введение в корпоративные вычислительные сети 3

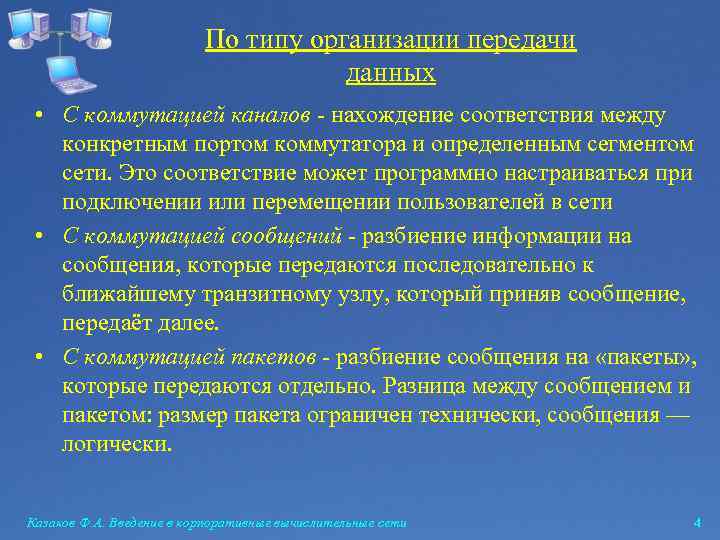

По типу организации передачи данных • C коммутацией каналов - нахождение соответствия между конкретным портом коммутатора и определенным сегментом сети. Это соответствие может программно настраиваться при подключении или перемещении пользователей в сети • C коммутацией сообщений - разбиение информации на сообщения, которые передаются последовательно к ближайшему транзитному узлу, который приняв сообщение, передаёт далее. • C коммутацией пакетов - разбиение сообщения на «пакеты» , которые передаются отдельно. Разница между сообщением и пакетом: размер пакета ограничен технически, сообщения — логически. Казаков Ф. А. Введение в корпоративные вычислительные сети 4

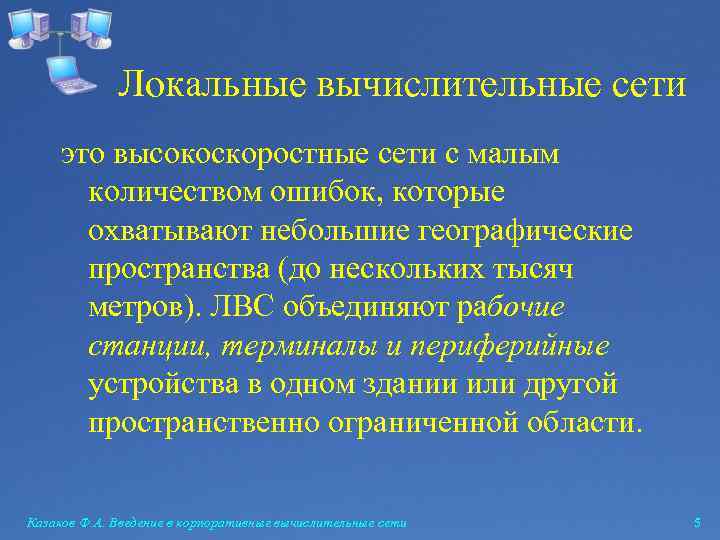

Локальные вычислительные сети это высокоскоростные сети с малым количеством ошибок, которые охватывают небольшие географические пространства (до нескольких тысяч метров). ЛВС объединяют рабочие станции, терминалы и периферийные устройства в одном здании или другой пространственно ограниченной области. Казаков Ф. А. Введение в корпоративные вычислительные сети 5

Корпоративные вычислительные сети это высокоскоростные сети с малым количеством ошибок, которые охватывают значительные географические пространства. Корпоративные сети находятся под единым административным управлением и подчиняются внутрикорпоративным стандартам и соглашениям. Казаков Ф. А. Введение в корпоративные вычислительные сети 6

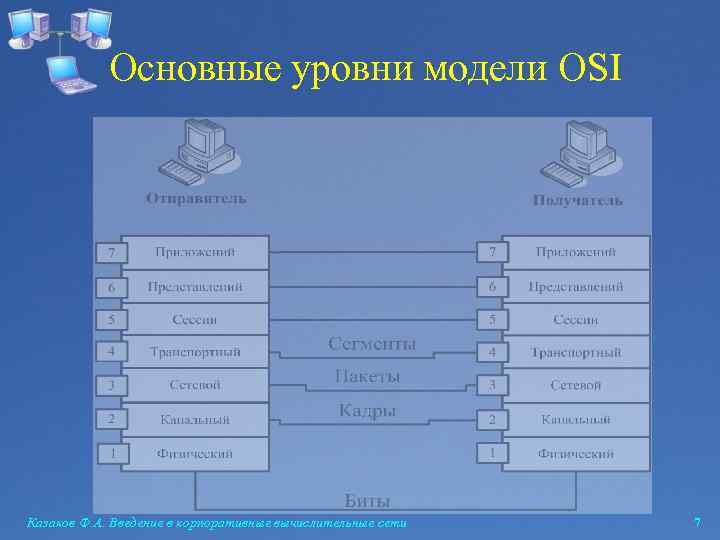

Основные уровни модели OSI Казаков Ф. А. Введение в корпоративные вычислительные сети 7

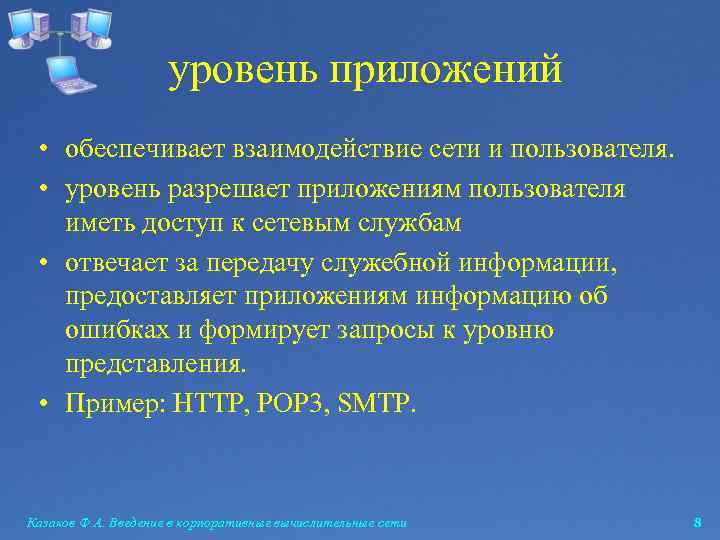

уровень приложений • обеспечивает взаимодействие сети и пользователя. • уровень разрешает приложениям пользователя иметь доступ к сетевым службам • отвечает за передачу служебной информации, предоставляет приложениям информацию об ошибках и формирует запросы к уровню представления. • Пример: HTTP, POP 3, SMTP. Казаков Ф. А. Введение в корпоративные вычислительные сети 8

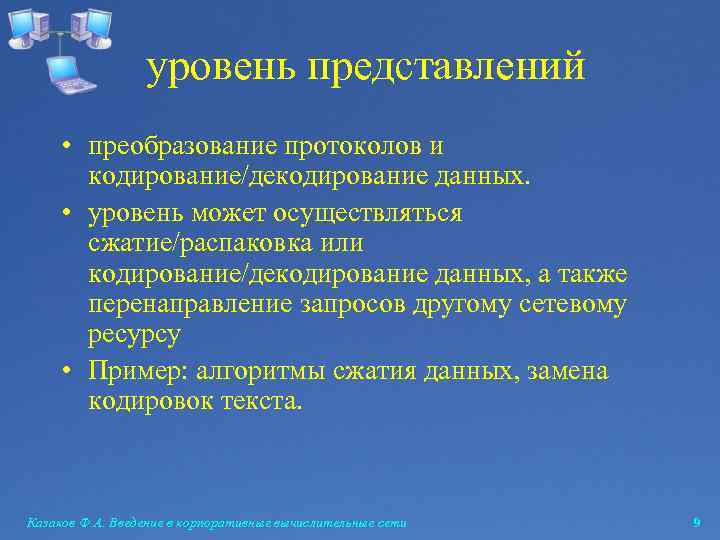

уровень представлений • преобразование протоколов и кодирование/декодирование данных. • уровень может осуществляться сжатие/распаковка или кодирование/декодирование данных, а также перенаправление запросов другому сетевому ресурсу • Пример: алгоритмы сжатия данных, замена кодировок текста. Казаков Ф. А. Введение в корпоративные вычислительные сети 9

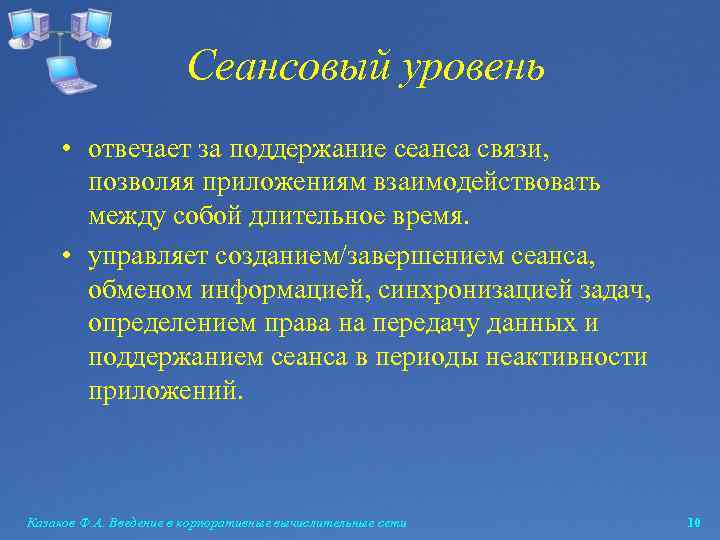

Сеансовый уровень • отвечает за поддержание сеанса связи, позволяя приложениям взаимодействовать между собой длительное время. • управляет созданием/завершением сеанса, обменом информацией, синхронизацией задач, определением права на передачу данных и поддержанием сеанса в периоды неактивности приложений. Казаков Ф. А. Введение в корпоративные вычислительные сети 10

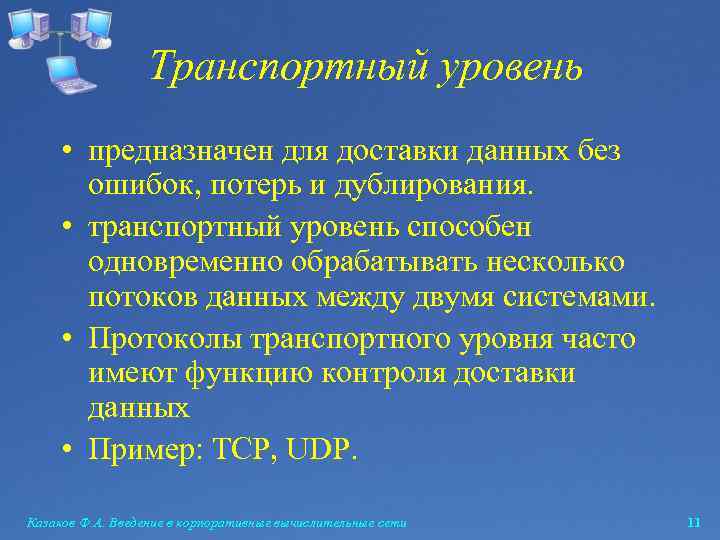

Транспортный уровень • предназначен для доставки данных без ошибок, потерь и дублирования. • транспортный уровень способен одновременно обрабатывать несколько потоков данных между двумя системами. • Протоколы транспортного уровня часто имеют функцию контроля доставки данных • Пример: TCP, UDP. Казаков Ф. А. Введение в корпоративные вычислительные сети 11

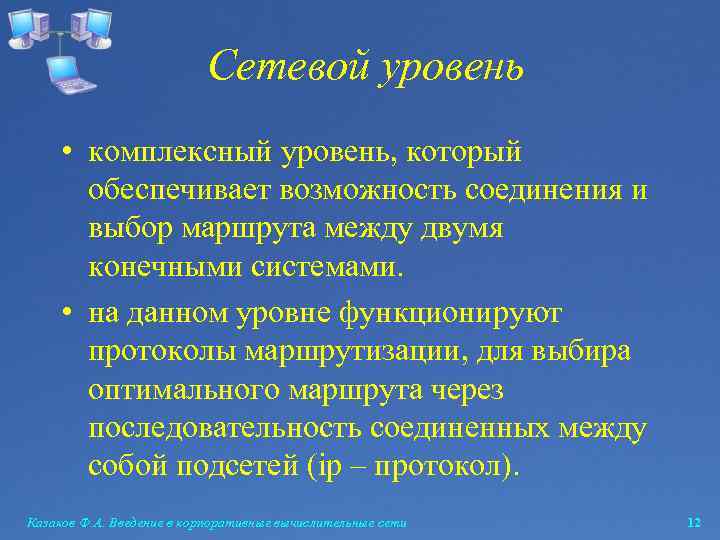

Сетевой уровень • комплексный уровень, который обеспечивает возможность соединения и выбор маршрута между двумя конечными системами. • на данном уровне функционируют протоколы маршрутизации, для выбира оптимального маршрута через последовательность соединенных между собой подсетей (ip – протокол). Казаков Ф. А. Введение в корпоративные вычислительные сети 12

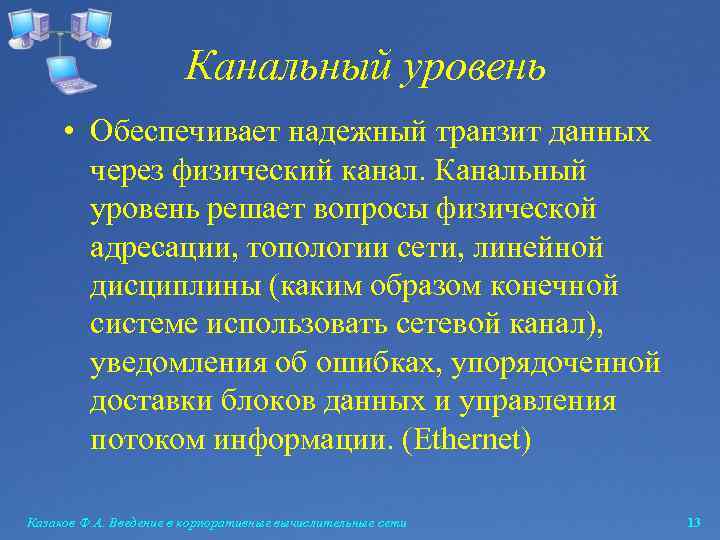

Канальный уровень • Обеспечивает надежный транзит данных через физический канал. Канальный уровень решает вопросы физической адресации, топологии сети, линейной дисциплины (каким образом конечной системе использовать сетевой канал), уведомления об ошибках, упорядоченной доставки блоков данных и управления потоком информации. (Ethernet) Казаков Ф. А. Введение в корпоративные вычислительные сети 13

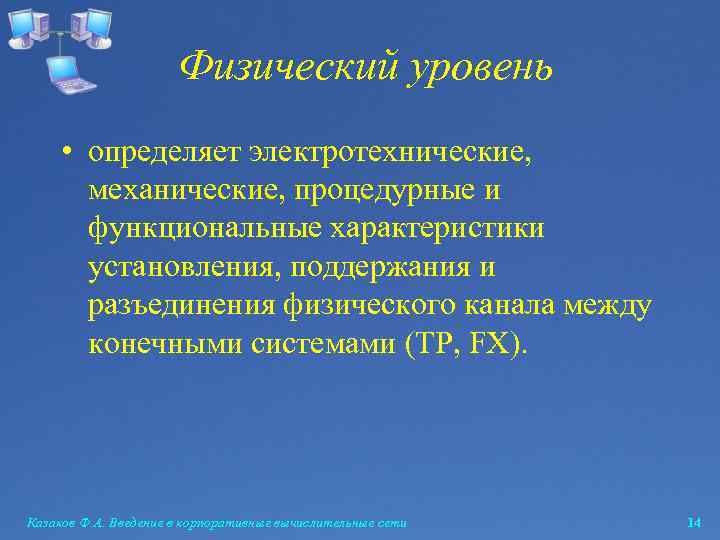

Физический уровень • определяет электротехнические, механические, процедурные и функциональные характеристики установления, поддержания и разъединения физического канала между конечными системами (TP, FX). Казаков Ф. А. Введение в корпоративные вычислительные сети 14

Взаимодействие слоев модели OSI Казаков Ф. А. Введение в корпоративные вычислительные сети 15

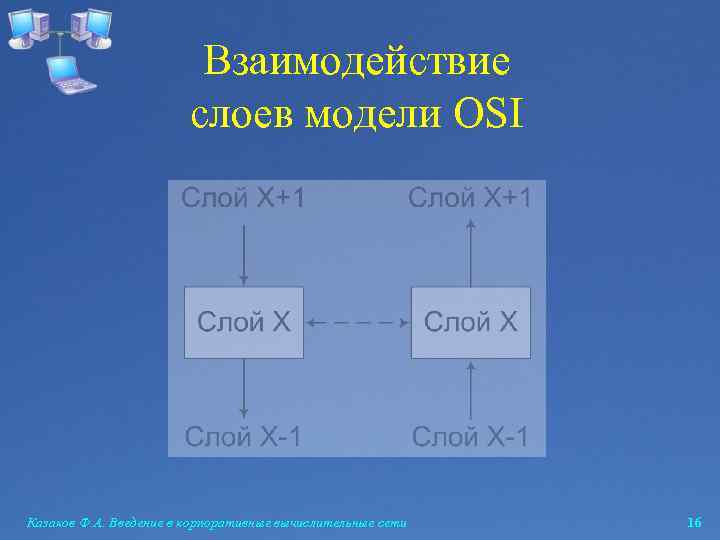

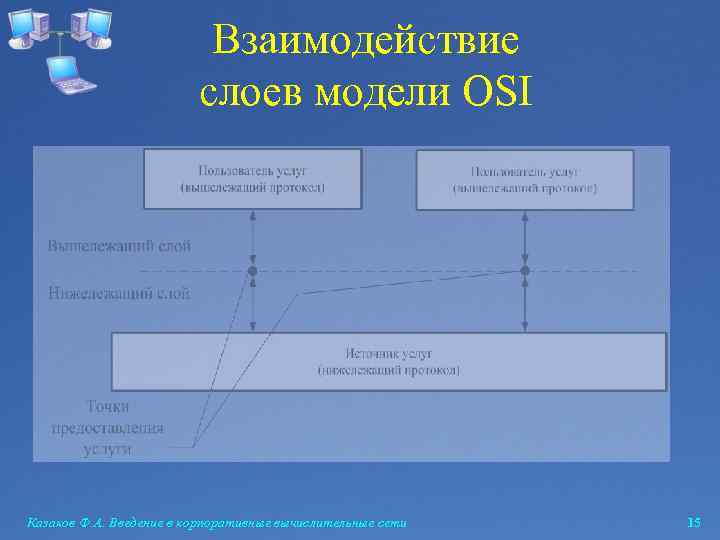

Взаимодействие слоев модели OSI Казаков Ф. А. Введение в корпоративные вычислительные сети 16

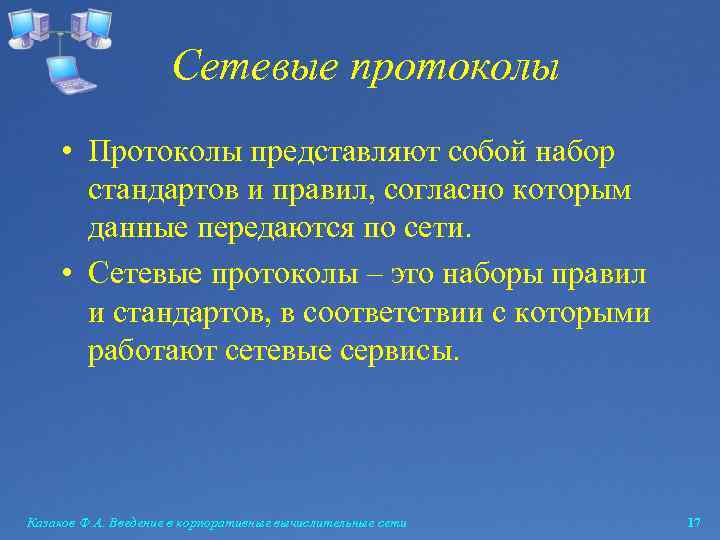

Сетевые протоколы • Протоколы представляют собой набор стандартов и правил, согласно которым данные передаются по сети. • Сетевые протоколы – это наборы правил и стандартов, в соответствии с которыми работают сетевые сервисы. Казаков Ф. А. Введение в корпоративные вычислительные сети 17

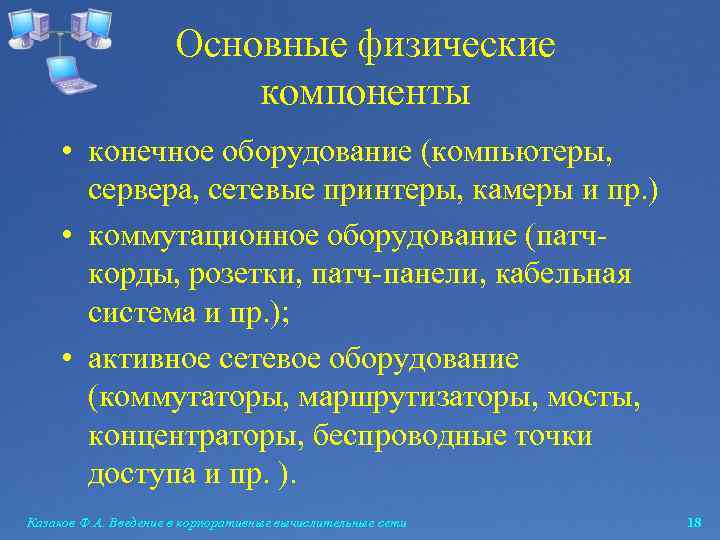

Основные физические компоненты • конечное оборудование (компьютеры, сервера, сетевые принтеры, камеры и пр. ) • коммутационное оборудование (патчкорды, розетки, патч-панели, кабельная система и пр. ); • активное сетевое оборудование (коммутаторы, маршрутизаторы, мосты, концентраторы, беспроводные точки доступа и пр. ). Казаков Ф. А. Введение в корпоративные вычислительные сети 18

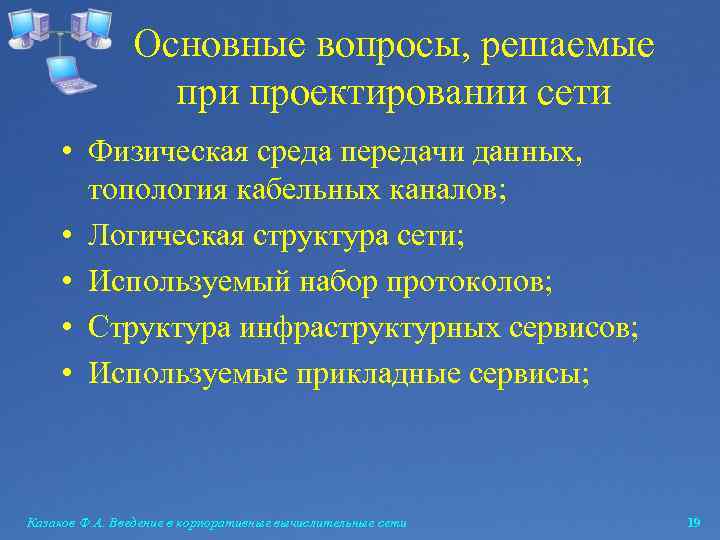

Основные вопросы, решаемые при проектировании сети • Физическая среда передачи данных, топология кабельных каналов; • Логическая структура сети; • Используемый набор протоколов; • Структура инфраструктурных сервисов; • Используемые прикладные сервисы; Казаков Ф. А. Введение в корпоративные вычислительные сети 19

Условные обозначения Казаков Ф. А. Введение в корпоративные вычислительные сети 20
