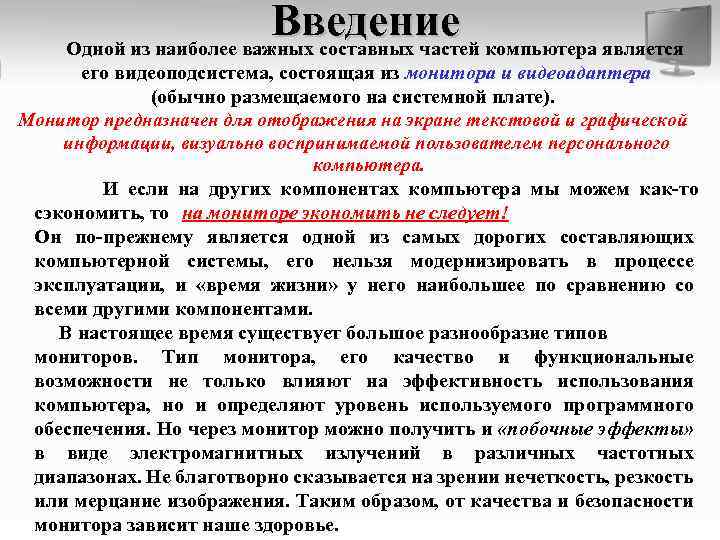

Введение Одной из наиболее важных составных частей компьютера является его видеоподсистема, состоящая из монитора и видеоадаптера (обычно размещаемого на системной плате). Монитор предназначен для отображения на экране текстовой и графической информации, визуально воспринимаемой пользователем персонального компьютера. И если на других компонентах компьютера мы можем как-то сэкономить, то на мониторе экономить не следует! Он по-прежнему является одной из самых дорогих составляющих компьютерной системы, его нельзя модернизировать в процессе эксплуатации, и «время жизни» у него наибольшее по сравнению со всеми другими компонентами. В настоящее время существует большое разнообразие типов мониторов. Тип монитора, его качество и функциональные возможности не только влияют на эффективность использования компьютера, но и определяют уровень используемого программного обеспечения. Но через монитор можно получить и «побочные эффекты» в виде электромагнитных излучений в различных частотных диапазонах. Не благотворно сказывается на зрении нечеткость, резкость или мерцание изображения. Таким образом, от качества и безопасности монитора зависит наше здоровье.
История развития мониторов До 50 -х годов компьютеры выводили информацию только на печатающие устройства. Достаточно часто компьютеры тех лет оснащались осциллографами, которые, однако, использовались не для вывода информации, а всего лишь для проверки электронных цепей вычислительной машины. Впервые в 1950 году в Кембриджском университете (Англия) электронно-лучевая трубка осциллографа была использована для вывода графической информации на компьютере EDSAC (Electronic Delay Storage Automatic Computer). Примерно 1, 5 года спустя английский ученый Кристофер Стретчи написал для компьютера «Марк 1» программу, игравшую в шашки и выводившую информацию на экран. Однако это лишь отдельные примеры, не носившие серьезного системного характера. Реальный прорыв в представлении графической информации на экране дисплея произошел в Америке в рамках военного проекта на базе компьютера «Вихрь» , который использовался для фиксации информации о вторжении самолетов в воздушное пространство США. Первая демонстрация «Вихря» состоялась 20 апреля 1951 года – радиолокатор посылал информацию о положении самолета компьютеру, и тот передавал на экран положение самолета-цели, которая отображалась в виде движущейся точки и буквы Т (Target).
История развития мониторов Первые мониторы были Рисунок 1 - Монитор векторного (вверху) и растрового (внизу) типа векторными. В них электронный пучок создает линии на экране, перемещаясь непосредственно от одного набора координат к другому. Поэтому нет необходимости разбивать в подобных мониторах экран на пикселы. Позднее появились мониторы с растровым сканированием, в которых электронный пучок сканирует экран слева направо и сверху вниз, пробегая каждый раз всю поверхность экрана (рисунок 1). Следующей ступенькой развития мониторов явилось цветное изображение, для получения которого требуется уже не один, а 3 пучка, каждый из которых высвечивает определенные точки на поверхности экрана. Их принцип работы схож с принципом работы CRT-мониторов.
Классификация мониторов По строению: • ЭЛТ — на основе электронно-лучевой трубки (англ. cathode ray tube, CRT) • ЖК — жидкокристаллические мониторы (англ. liquid crystal display, LCD) • Плазменный — на основе плазменной панели (PDP и PALC) • Проекционный — видеопроектор и экран, размещённые отдельно или объединённые в одном корпусе (как вариант — через зеркало или систему зеркал) • FED - плоский дисплей на основе эффекта полевой эмиссии электронов и люминофором(англ. Field Emission Display) • SED (Surface-conduction Emission Display) - поверхностно-проводящие электроноизлучающие дисплеи • OLED-монитор — на технологии OLED (англ. organic light-emitting diode — органический светоизлучающий диод) • LED - дисплей построен на светодиодной технологии (LED - Light Emitting Diodes). • Виртуальный ретинальный монитор — технология устройств вывода, формирующая изображение непосредственно на сетчатке глаза. • Стереодисплей, он же 3 D дисплей или трёхмерный дисплей

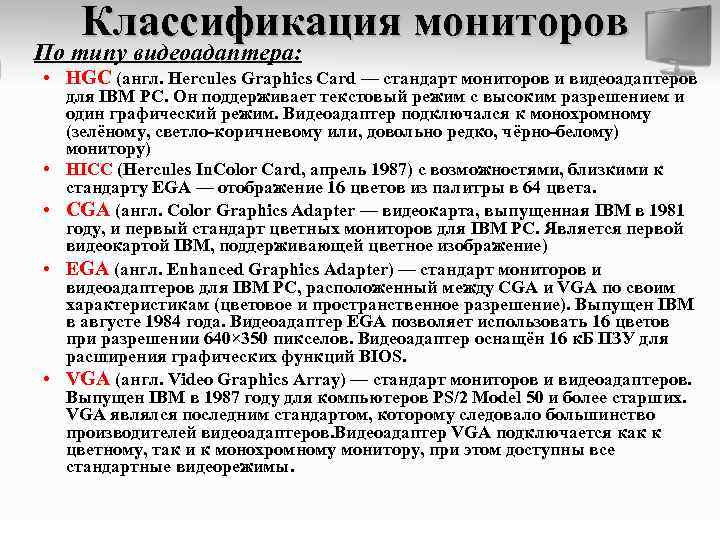

Классификация мониторов По типу видеоадаптера: • HGC (англ. Hercules Graphics Card — стандарт мониторов и видеоадаптеров • • для IBM PC. Он поддерживает текстовый режим с высоким разрешением и один графический режим. Видеоадаптер подключался к монохромному (зелёному, светло-коричневому или, довольно редко, чёрно-белому) монитору) HICC (Hercules In. Color Card, апрель 1987) с возможностями, близкими к стандарту EGA — отображение 16 цветов из палитры в 64 цвета. CGA (англ. Color Graphics Adapter — видеокарта, выпущенная IBM в 1981 году, и первый стандарт цветных мониторов для IBM PC. Является первой видеокартой IBM, поддерживающей цветное изображение) EGA (англ. Enhanced Graphics Adapter) — стандарт мониторов и видеоадаптеров для IBM PC, расположенный между CGA и VGA по своим характеристикам (цветовое и пространственное разрешение). Выпущен IBM в августе 1984 года. Видеоадаптер EGA позволяет использовать 16 цветов при разрешении 640× 350 пикселов. Видеоадаптер оснащён 16 к. Б ПЗУ для расширения графических функций BIOS. VGA (англ. Video Graphics Array) — стандарт мониторов и видеоадаптеров. Выпущен IBM в 1987 году для компьютеров PS/2 Model 50 и более старших. VGA являлся последним стандартом, которому следовало большинство производителей видеоадаптеров. Видеоадаптер VGA подключается как к цветному, так и к монохромному монитору, при этом доступны все стандартные видеорежимы.

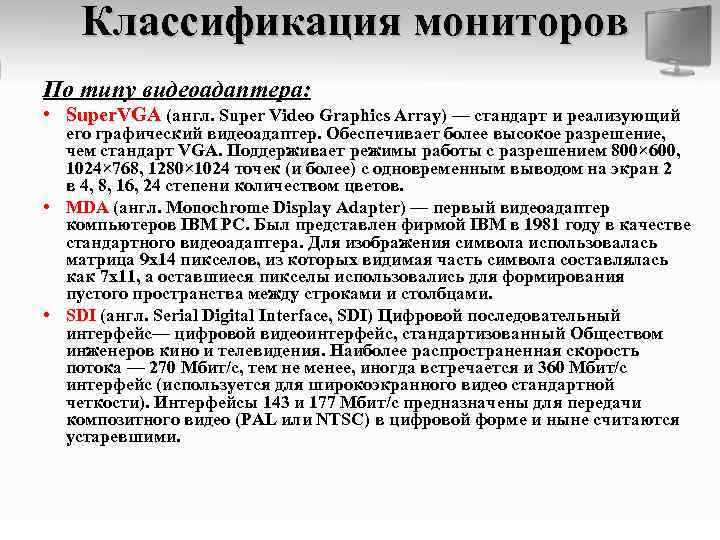

Классификация мониторов По типу видеоадаптера: • Super. VGA (англ. Super Video Graphics Array) — стандарт и реализующий его графический видеоадаптер. Обеспечивает более высокое разрешение, чем стандарт VGA. Поддерживает режимы работы с разрешением 800× 600, 1024× 768, 1280× 1024 точек (и более) с одновременным выводом на экран 2 в 4, 8, 16, 24 степени количеством цветов. • MDA (англ. Monochrome Display Adapter) — первый видеоадаптер компьютеров IBM PC. Был представлен фирмой IBM в 1981 году в качестве стандартного видеоадаптера. Для изображения символа использовалась матрица 9 x 14 пикселов, из которых видимая часть символа составлялась как 7 x 11, а оставшиеся пикселы использовались для формирования пустого пространства между строками и столбцами. • SDI (англ. Serial Digital Interface, SDI) Цифровой последовательный интерфейс— цифровой видеоинтерфейс, стандартизованный Обществом инженеров кино и телевидения. Наиболее распространенная скорость потока — 270 Мбит/с, тем не менее, иногда встречается и 360 Мбит/с интерфейс (используется для широкоэкранного видео стандартной четкости). Интерфейсы 143 и 177 Мбит/с предназначены для передачи композитного видео (PAL или NTSC) в цифровой форме и ныне считаются устаревшими.

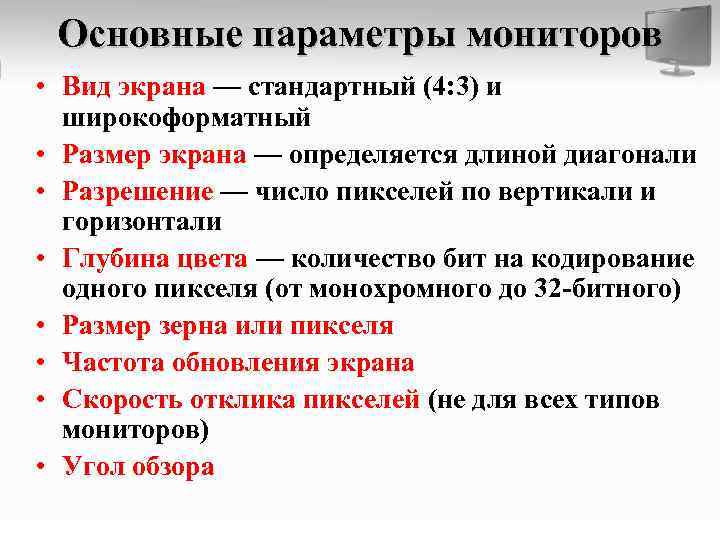

Основные параметры мониторов • Вид экрана — стандартный (4: 3) и широкоформатный • Размер экрана — определяется длиной диагонали • Разрешение — число пикселей по вертикали и горизонтали • Глубина цвета — количество бит на кодирование одного пикселя (от монохромного до 32 -битного) • Размер зерна или пикселя • Частота обновления экрана • Скорость отклика пикселей (не для всех типов мониторов) • Угол обзора

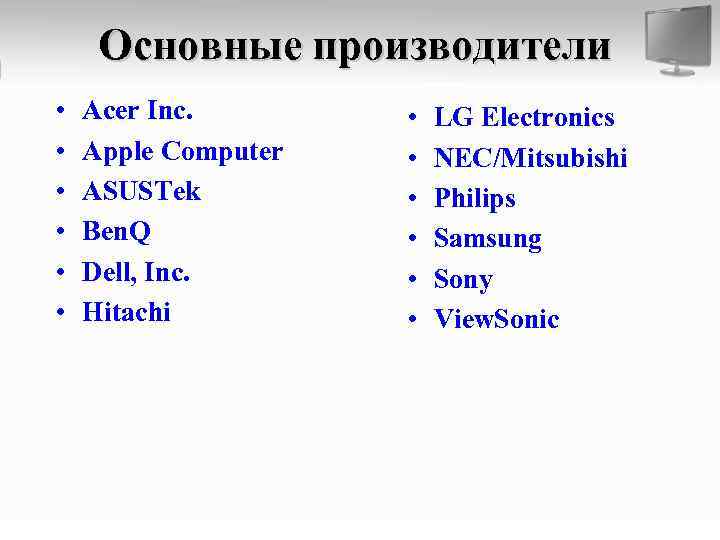

Основные производители • • • Acer Inc. Apple Computer ASUSTek Ben. Q Dell, Inc. Hitachi • • • LG Electronics NEC/Mitsubishi Philips Samsung Sony View. Sonic

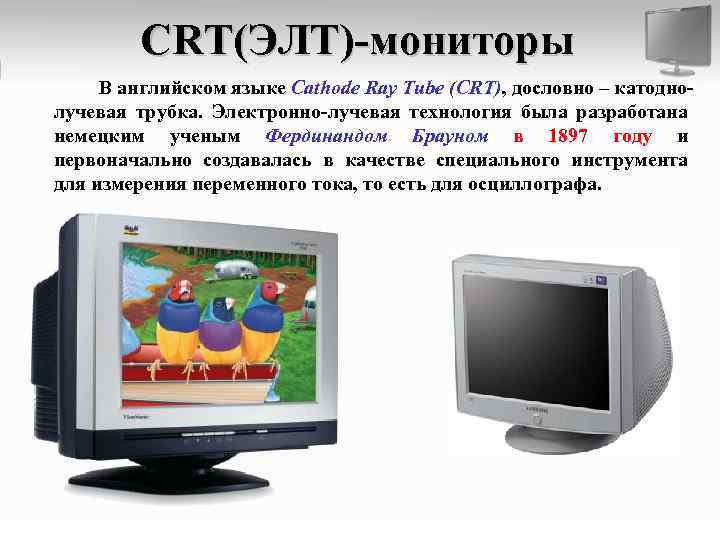

CRT(ЭЛТ)-мониторы В английском языке Cathode Ray Tube (CRT), дословно – катоднолучевая трубка. Электронно-лучевая технология была разработана немецким ученым Фердинандом Брауном в 1897 году и первоначально создавалась в качестве специального инструмента для измерения переменного тока, то есть для осциллографа.
CRT(ЭЛТ)-мониторы Конструкция
CRT(ЭЛТ)-мониторы Испускаемые нагретыми катодами электроны под воздействием высокой разности потенциалов фокусируются в пучки, ускоряются и направляются к экрану, покрытому люминофором. Люминофор - (от лат. lumen — свет и греч. phoros — несущий) — вещество, способное преобразовывать поглощаемую им энергию в световое излучение (люминесцировать). У цветной ЭЛТ три электронных пушки со своими катодами — по одному для каждого из основных цветов. Управляющая, экранирующая и фокусирующая сетки выполняют те же функции, что и в монохромной ЭЛТ. Изменяя напряжение, подаваемое на управляющую сетку, можно регулировать общую интенсивность электронных пучков (т. е. яркость свечения экрана). Напряжением, подаваемым на экранирующую сетку, осуществляется первичное ускорение электронов на пути к экрану, а фокусирующая сетка предназначена для «сжатия» электронных пучков, т. е. уменьшения их поперечного сечения. Сфокусированные и промодулированные по интенсивности электронные пучки с помощью магнитных полей, формируемых вертикальной и горизонтальной отклоняющими системами, направляются в различные точки на экране трубки.

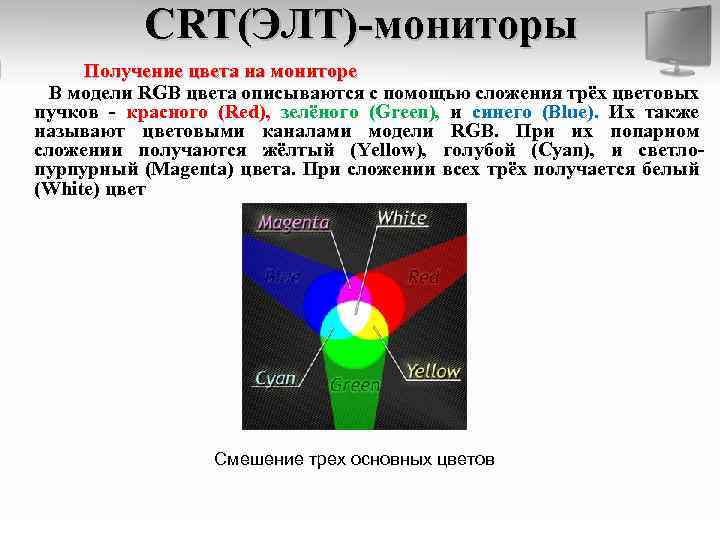

CRT(ЭЛТ)-мониторы Получение цвета на мониторе В модели RGB цвета описываются с помощью сложения трёх цветовых пучков - красного (Red), зелёного (Green), и синего (Blue). Их также называют цветовыми каналами модели RGB. При их попарном сложении получаются жёлтый (Yellow), голубой (Cyan), и светлопурпурный (Magenta) цвета. При сложении всех трёх получается белый (White) цвет Смешение трех основных цветов

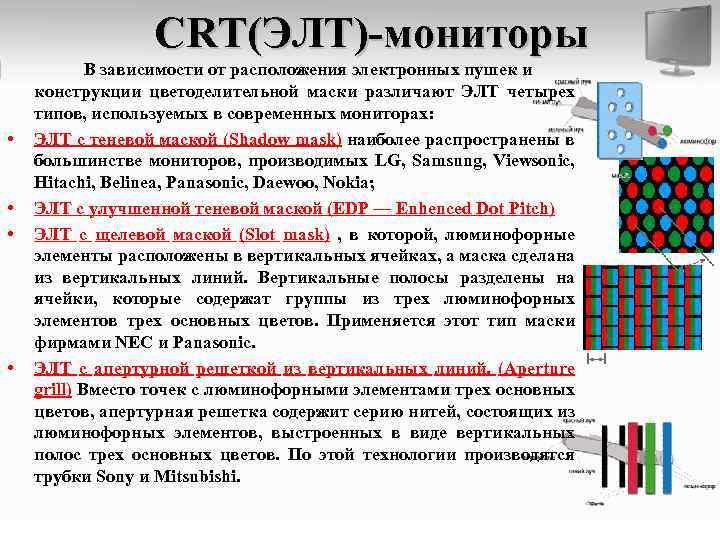

CRT(ЭЛТ)-мониторы • • В зависимости от расположения электронных пушек и конструкции цветоделительной маски различают ЭЛТ четырех типов, используемых в современных мониторах: ЭЛТ с теневой маской (Shadow mask) наиболее распространены в большинстве мониторов, производимых LG, Samsung, Viewsonic, Hitachi, Belinea, Panasonic, Daewoo, Nokia; ЭЛТ с улучшенной теневой маской (EDP — Enhenced Dot Pitch) ЭЛТ с щелевой маской (Slot mask) , в которой, люминофорные элементы расположены в вертикальных ячейках, а маска сделана из вертикальных линий. Вертикальные полосы разделены на ячейки, которые содержат группы из трех люминофорных элементов трех основных цветов. Применяется этот тип маски фирмами NEC и Panasonic. ЭЛТ с апертурной решеткой из вертикальных линий. (Aperture grill) Вместо точек с люминофорными элементами трех основных цветов, апертурная решетка содержит серию нитей, состоящих из люминофорных элементов, выстроенных в виде вертикальных полос трех основных цветов. По этой технологии производятся трубки Sony и Mitsubishi.

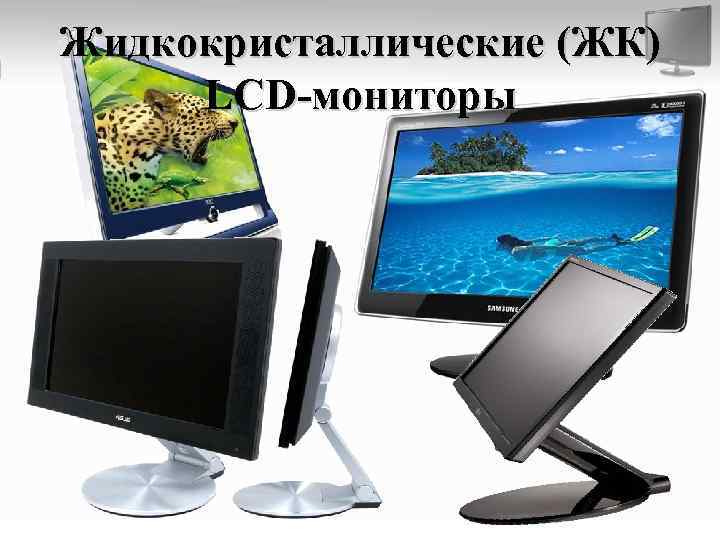

Жидкокристаллические (ЖК) LCD-мониторы

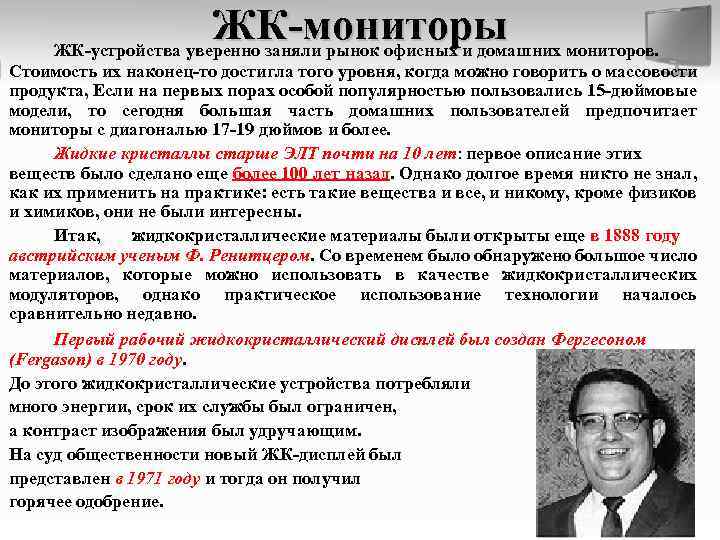

ЖК-мониторы ЖК-устройства уверенно заняли рынок офисных и домашних мониторов. Стоимость их наконец-то достигла того уровня, когда можно говорить о массовости продукта, Если на первых порах особой популярностью пользовались 15 -дюймовые модели, то сегодня большая часть домашних пользователей предпочитает мониторы с диагональю 17 -19 дюймов и более. Жидкие кристаллы старше ЭЛТ почти на 10 лет: первое описание этих веществ было сделано еще более 100 лет назад. Однако долгое время никто не знал, как их применить на практике: есть такие вещества и все, и никому, кроме физиков и химиков, они не были интересны. Итак, жидкокристаллические материалы были открыты еще в 1888 году австрийским ученым Ф. Ренитцером. Со временем было обнаружено большое число материалов, которые можно использовать в качестве жидкокристаллических модуляторов, однако практическое использование технологии началось сравнительно недавно. Первый рабочий жидкокристаллический дисплей был создан Фергесоном (Fergason) в 1970 году. До этого жидкокристаллические устройства потребляли много энергии, срок их службы был ограничен, а контраст изображения был удручающим. На суд общественности новый ЖК-дисплей был представлен в 1971 году и тогда он получил горячее одобрение.

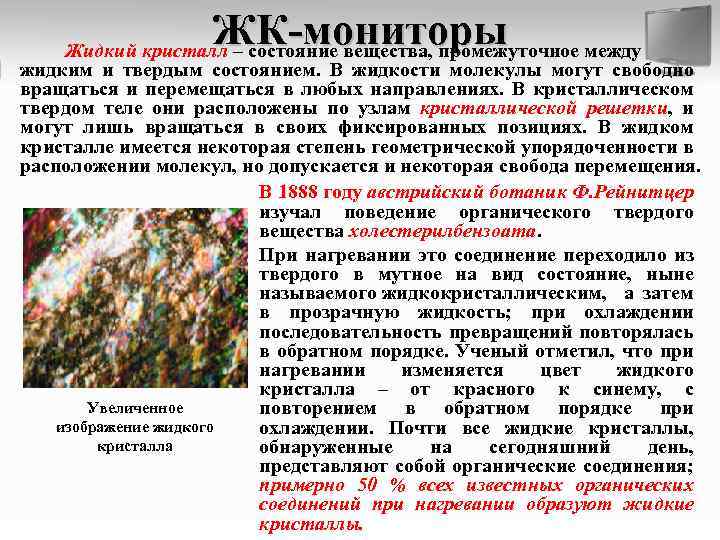

ЖК-мониторы Жидкий кристалл – состояние вещества, промежуточное между жидким и твердым состоянием. В жидкости молекулы могут свободно вращаться и перемещаться в любых направлениях. В кристаллическом твердом теле они расположены по узлам кристаллической решетки, и могут лишь вращаться в своих фиксированных позициях. В жидком кристалле имеется некоторая степень геометрической упорядоченности в расположении молекул, но допускается и некоторая свобода перемещения. В 1888 году австрийский ботаник Ф. Рейнитцер изучал поведение органического твердого вещества холестерилбензоата. При нагревании это соединение переходило из твердого в мутное на вид состояние, ныне называемого жидкокристаллическим, а затем в прозрачную жидкость; при охлаждении последовательность превращений повторялась в обратном порядке. Ученый отметил, что при нагревании изменяется цвет жидкого кристалла – от красного к синему, с Увеличенное повторением в обратном порядке при изображение жидкого охлаждении. Почти все жидкие кристаллы, кристалла обнаруженные на сегодняшний день, представляют собой органические соединения; примерно 50 % всех известных органических соединений при нагревании образуют жидкие кристаллы.

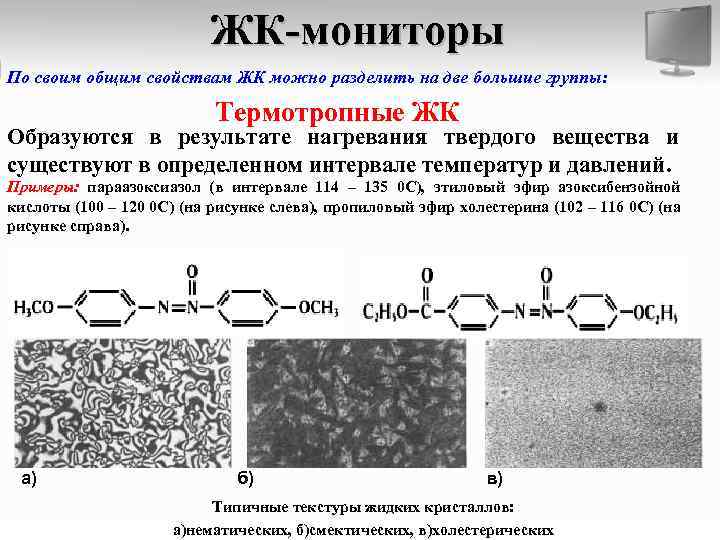

ЖК-мониторы По своим общим свойствам ЖК можно разделить на две большие группы: Термотропные ЖК Образуются в результате нагревания твердого вещества и существуют в определенном интервале температур и давлений. Примеры: параазоксиазол (в интервале 114 – 135 0 С), этиловый эфир азоксибензойной кислоты (100 – 120 0 С) (на рисунке слева), пропиловый эфир холестерина (102 – 116 0 С) (на рисунке справа). а) б) в) Типичные текстуры жидких кристаллов: а)нематических, б)смектических, в)холестерических

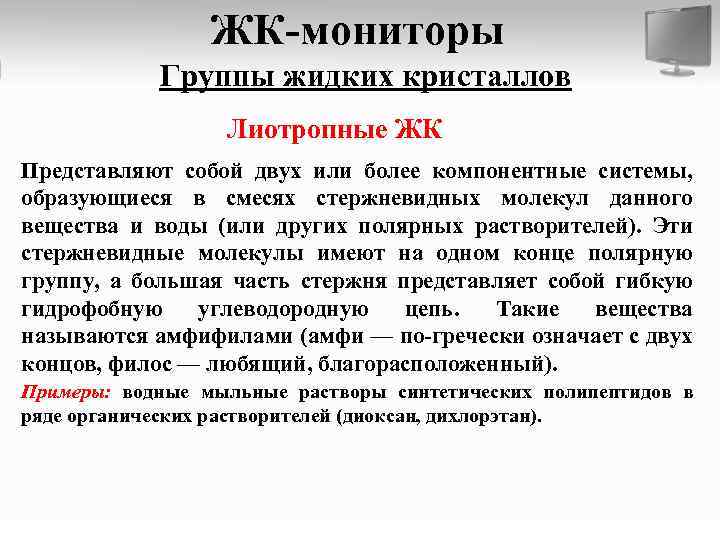

ЖК-мониторы Группы жидких кристаллов Лиотропные ЖК Представляют собой двух или более компонентные системы, образующиеся в смесях стержневидных молекул данного вещества и воды (или других полярных растворителей). Эти стержневидные молекулы имеют на одном конце полярную группу, а большая часть стержня представляет собой гибкую гидрофобную углеводородную цепь. Такие вещества называются амфифилами (амфи — по-гречески означает с двух концов, филос — любящий, благорасположенный). Примеры: водные мыльные растворы синтетических полипептидов в ряде органических растворителей (диоксан, дихлорэтан).

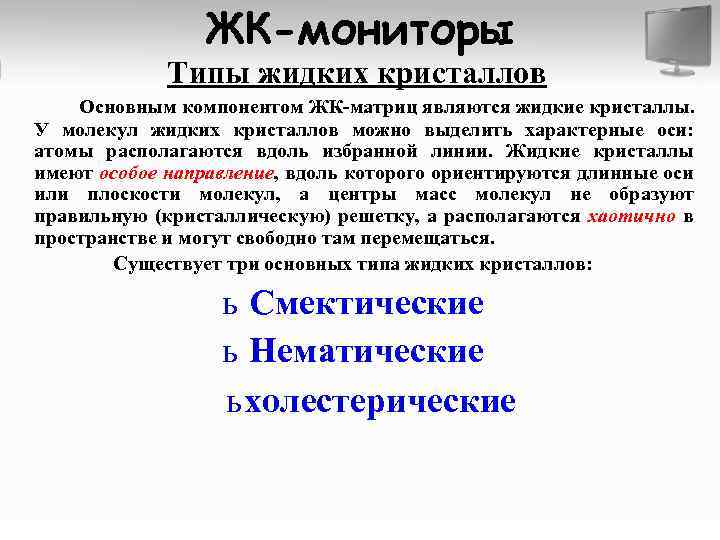

ЖК-мониторы Типы жидких кристаллов Основным компонентом ЖК-матриц являются жидкие кристаллы. У молекул жидких кристаллов можно выделить характерные оси: атомы располагаются вдоль избранной линии. Жидкие кристаллы имеют особое направление, вдоль которого ориентируются длинные оси или плоскости молекул, а центры масс молекул не образуют правильную (кристаллическую) решетку, а располагаются хаотично в пространстве и могут свободно там перемещаться. Существует три основных типа жидких кристаллов: ь Смектические ь Нематические ь холестерические

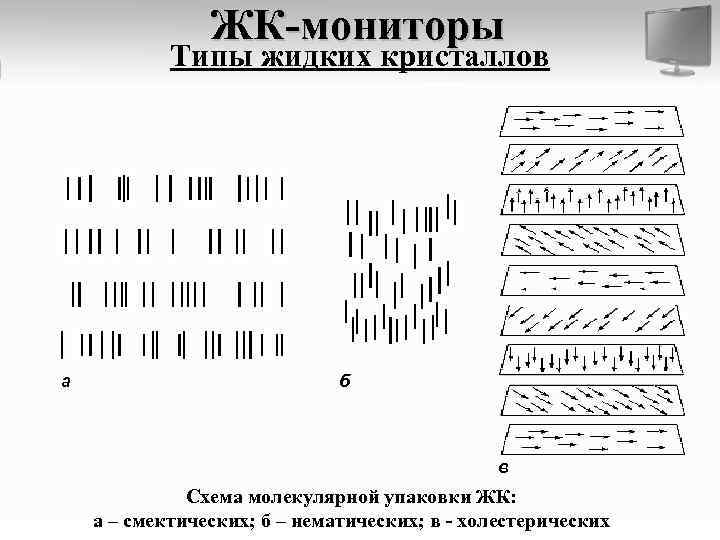

ЖК-мониторы Типы жидких кристаллов а б в Схема молекулярной упаковки ЖК: а – смектических; б – нематических; в - холестерических

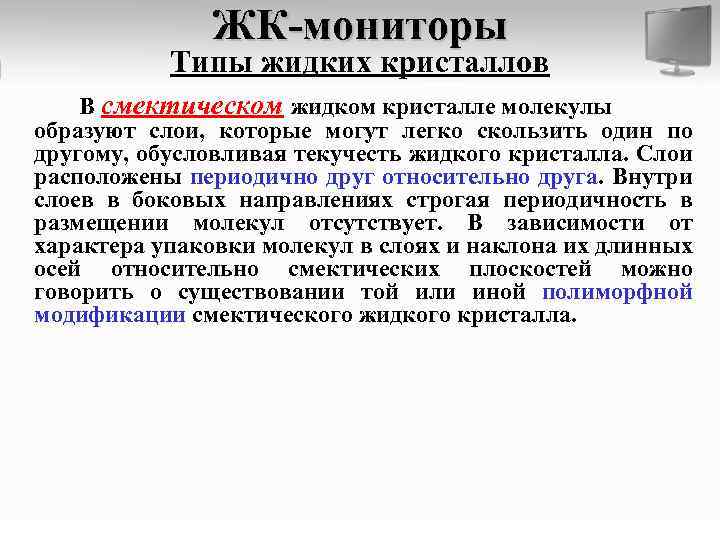

ЖК-мониторы Типы жидких кристаллов В смектическом жидком кристалле молекулы образуют слои, которые могут легко скользить один по другому, обусловливая текучесть жидкого кристалла. Слои расположены периодично друг относительно друга. Внутри слоев в боковых направлениях строгая периодичность в размещении молекул отсутствует. В зависимости от характера упаковки молекул в слоях и наклона их длинных осей относительно смектических плоскостей можно говорить о существовании той или иной полиморфной модификации смектического жидкого кристалла.

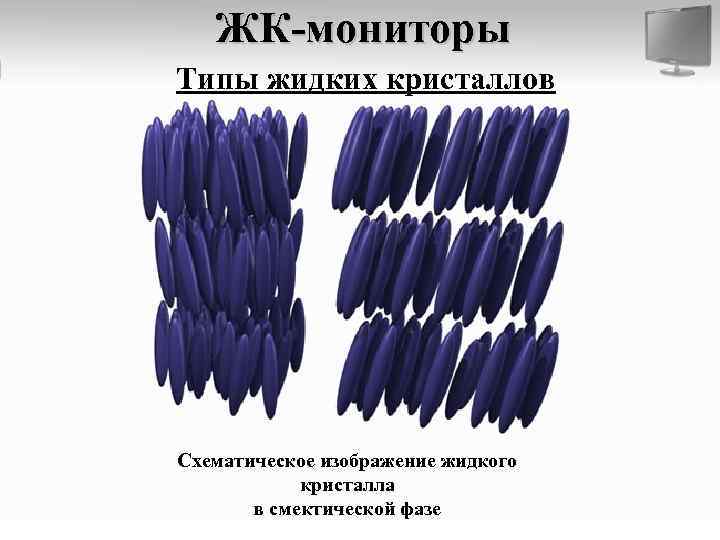

ЖК-мониторы Типы жидких кристаллов Схематическое изображение жидкого кристалла в смектической фазе
ЖК-мониторы Типы жидких кристаллов Нематические жидкие кристаллы не имеют такой слоистой структуры, как смектические. Молекулы в них беспорядочно сдвинуты в направлении своих длинных осей. В расположении молекул наблюдается лишь ориентационный порядок: все молекулы ориентированы вдоль одного преимущественного направления. Схематическое изображение нематического жидкого кристалла

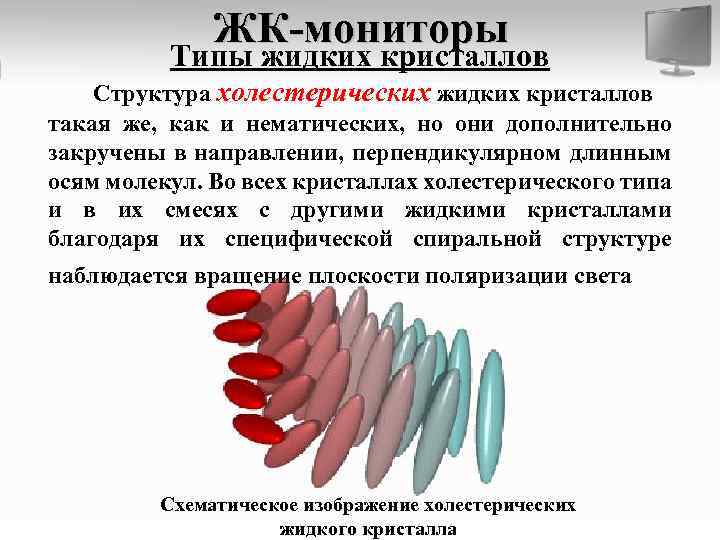

ЖК-мониторы Типы жидких кристаллов Структура холестерических жидких кристаллов такая же, как и нематических, но они дополнительно закручены в направлении, перпендикулярном длинным осям молекул. Во всех кристаллах холестерического типа и в их смесях с другими жидкими кристаллами благодаря их специфической спиральной структуре наблюдается вращение плоскости поляризации света Схематическое изображение холестерических жидкого кристалла

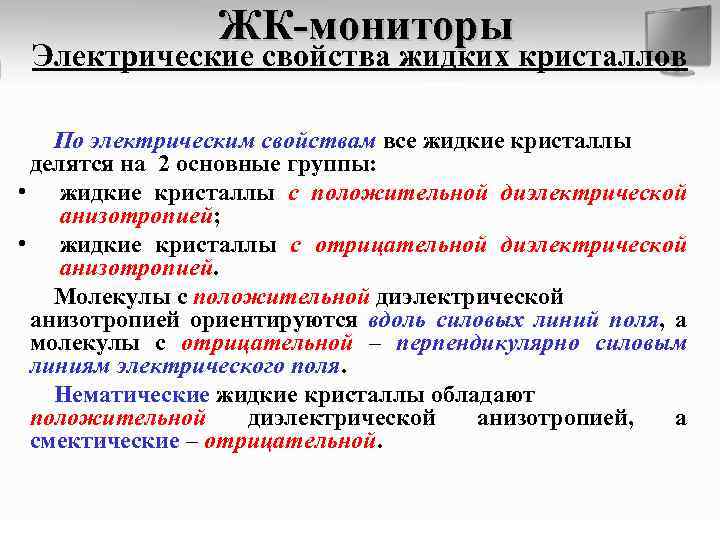

ЖК-мониторы Электрические свойства жидких кристаллов По электрическим свойствам все жидкие кристаллы делятся на 2 основные группы: • жидкие кристаллы с положительной диэлектрической анизотропией; • жидкие кристаллы с отрицательной диэлектрической анизотропией. Молекулы с положительной диэлектрической анизотропией ориентируются вдоль силовых линий поля, а молекулы с отрицательной – перпендикулярно силовым линиям электрического поля. Нематические жидкие кристаллы обладают положительной диэлектрической анизотропией, а смектические – отрицательной.
ЖК-мониторы Электрические свойства жидких кристаллов Другое свойство заключается в оптической анизотропии. Если ориентация молекул совпадает с направлением распространения плоскополяризованного света, то молекулы не оказывают никакого воздействия на плоскость поляризации света. Если же ориентация молекул перпендикулярна направлению распространения света, то плоскость поляризация поворачивается таким образом, чтобы быть параллельной направлению ориентации молекул. Поляризация света

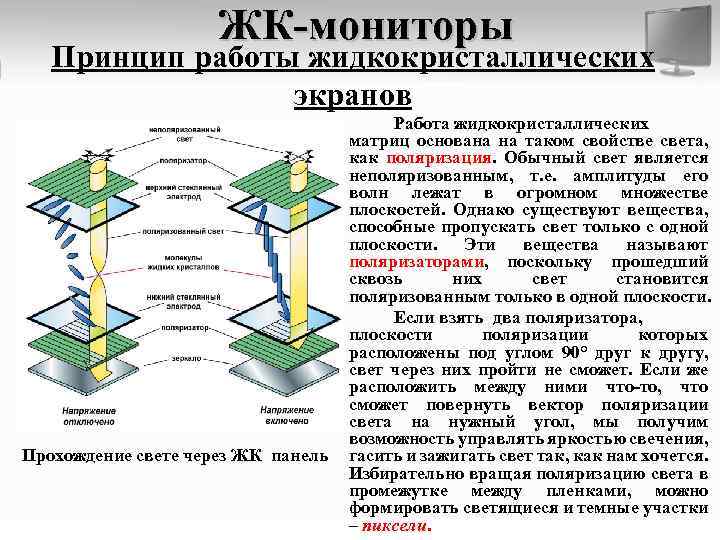

ЖК-мониторы Принцип работы жидкокристаллических экранов Прохождение свете через ЖК панель Работа жидкокристаллических матриц основана на таком свойстве света, как поляризация. Обычный свет является неполяризованным, т. е. амплитуды его волн лежат в огромном множестве плоскостей. Однако существуют вещества, способные пропускать свет только с одной плоскости. Эти вещества называют поляризаторами, поскольку прошедший сквозь них свет становится поляризованным только в одной плоскости. Если взять два поляризатора, плоскости поляризации которых расположены под углом 90° друг к другу, свет через них пройти не сможет. Если же расположить между ними что-то, что сможет повернуть вектор поляризации света на нужный угол, мы получим возможность управлять яркостью свечения, гасить и зажигать свет так, как нам хочется. Избирательно вращая поляризацию света в промежутке между пленками, можно формировать светящиеся и темные участки – пиксели.

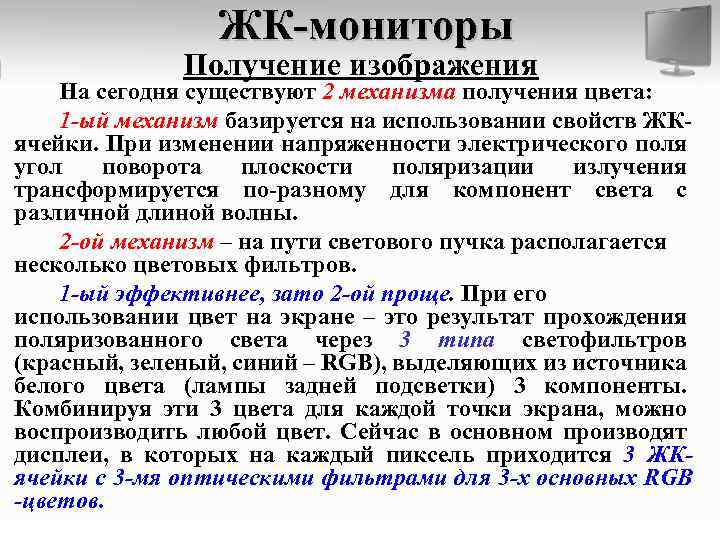

ЖК-мониторы Получение изображения На сегодня существуют 2 механизма получения цвета: 1 -ый механизм базируется на использовании свойств ЖКячейки. При изменении напряженности электрического поля угол поворота плоскости поляризации излучения трансформируется по-разному для компонент света с различной длиной волны. 2 -ой механизм – на пути светового пучка располагается несколько цветовых фильтров. 1 -ый эффективнее, зато 2 -ой проще. При его использовании цвет на экране – это результат прохождения поляризованного света через 3 типа светофильтров (красный, зеленый, синий – RGB), выделяющих из источника белого цвета (лампы задней подсветки) 3 компоненты. Комбинируя эти 3 цвета для каждой точки экрана, можно воспроизводить любой цвет. Сейчас в основном производят дисплеи, в которых на каждый пиксель приходится 3 ЖКячейки с 3 -мя оптическими фильтрами для 3 -х основных RGB -цветов.
ЖК-мониторы Каждый пиксель состоит из трех субпикселей: красный, зеленый, синий.

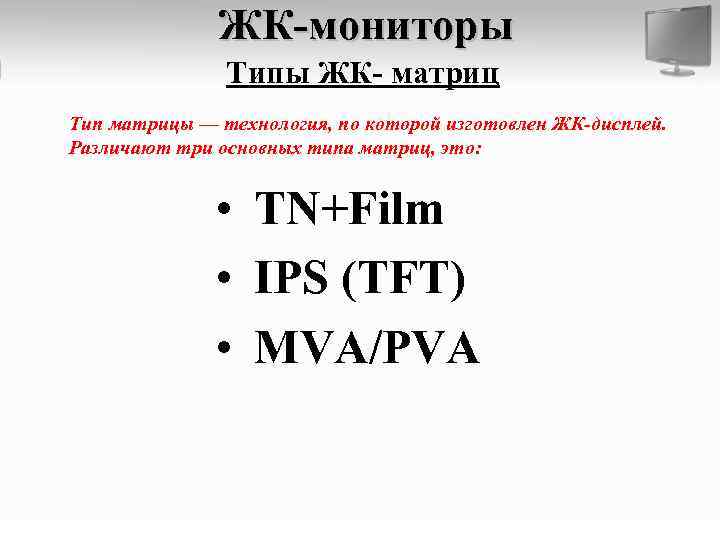

ЖК-мониторы Типы ЖК- матриц Тип матрицы — технология, по которой изготовлен ЖК-дисплей. Различают три основных типа матриц, это: • TN+Film • IPS (TFT) • MVA/PVA

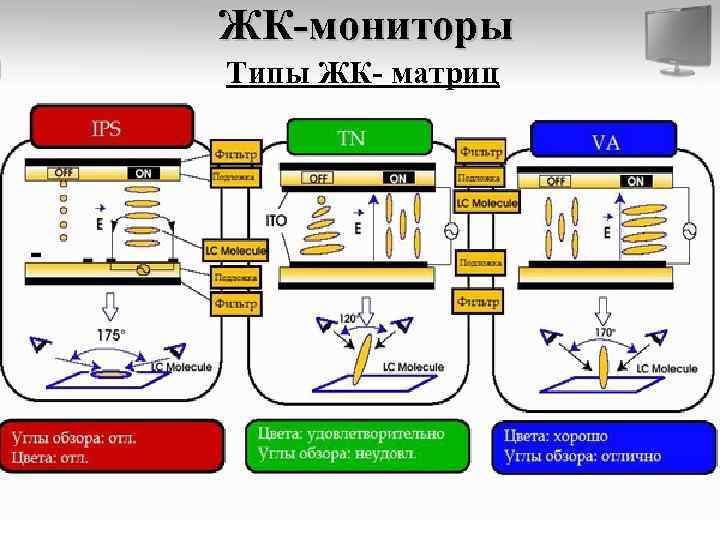

ЖК-мониторы Типы ЖК- матриц

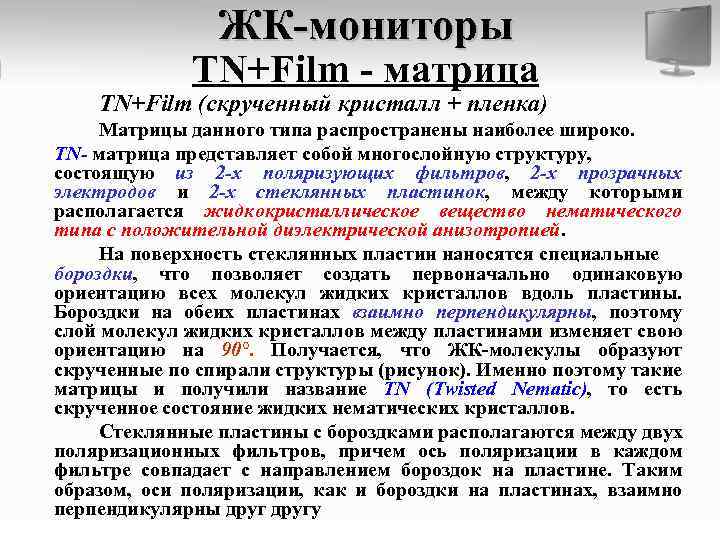

ЖК-мониторы TN+Film - матрица TN+Film (скрученный кристалл + пленка) Матрицы данного типа распространены наиболее широко. TN- матрица представляет собой многослойную структуру, состоящую из 2 -х поляризующих фильтров, 2 -х прозрачных электродов и 2 -х стеклянных пластинок, между которыми располагается жидкокристаллическое вещество нематического типа с положительной диэлектрической анизотропией. На поверхность стеклянных пластин наносятся специальные бороздки, что позволяет создать первоначально одинаковую ориентацию всех молекул жидких кристаллов вдоль пластины. Бороздки на обеих пластинах взаимно перпендикулярны, поэтому слой молекул жидких кристаллов между пластинами изменяет свою ориентацию на 90°. Получается, что ЖК-молекулы образуют скрученные по спирали структуры (рисунок). Именно поэтому такие матрицы и получили название TN (Twisted Nematic), то есть скрученное состояние жидких нематических кристаллов. Стеклянные пластины с бороздками располагаются между двух поляризационных фильтров, причем ось поляризации в каждом фильтре совпадает с направлением бороздок на пластине. Таким образом, оси поляризации, как и бороздки на пластинах, взаимно перпендикулярны другу

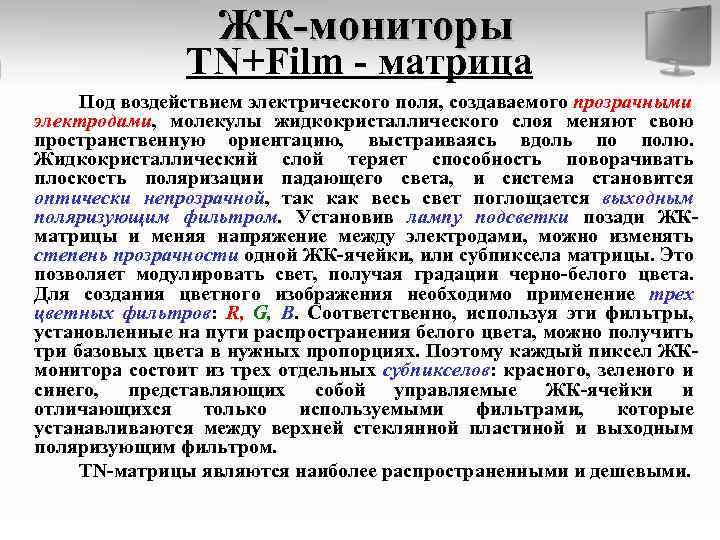

ЖК-мониторы TN+Film - матрица Под воздействием электрического поля, создаваемого прозрачными электродами, молекулы жидкокристаллического слоя меняют свою пространственную ориентацию, выстраиваясь вдоль по полю. Жидкокристаллический слой теряет способность поворачивать плоскость поляризации падающего света, и система становится оптически непрозрачной, так как весь свет поглощается выходным поляризующим фильтром. Установив лампу подсветки позади ЖКматрицы и меняя напряжение между электродами, можно изменять степень прозрачности одной ЖК-ячейки, или субпиксела матрицы. Это позволяет модулировать свет, получая градации черно-белого цвета. Для создания цветного изображения необходимо применение трех цветных фильтров: R, G, В. Соответственно, используя эти фильтры, установленные на пути распространения белого цвета, можно получить три базовых цвета в нужных пропорциях. Поэтому каждый пиксел ЖКмонитора состоит из трех отдельных субпикселов: красного, зеленого и синего, представляющих собой управляемые ЖК-ячейки и отличающихся только используемыми фильтрами, которые устанавливаются между верхней стеклянной пластиной и выходным поляризующим фильтром. ТN-матрицы являются наиболее распространенными и дешевыми.
ЖК-мониторы TN+Film - матрица Структура TN – ячейки
ЖК-мониторы TN+Film - матрица Достоинства: Шмаленькое время отклика матриц Шневысокая себестоимость Недостатки: Шне очень большие углы обзора Шневысокая контрастность Шневозможность получить идеально черный цвет

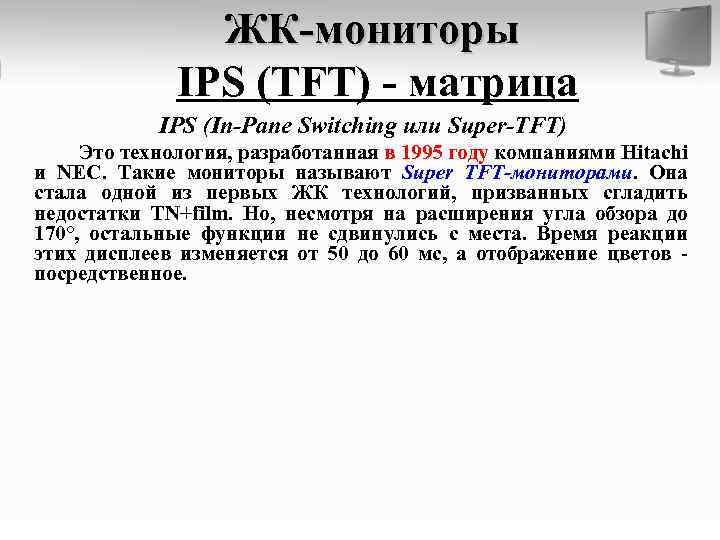

ЖК-мониторы IPS (TFT) - матрица IPS (In-Pane Switching или Super-TFT) Это технология, разработанная в 1995 году компаниями Hitachi и NEC. Такие мониторы называют Super TFT-мониторами. Она стала одной из первых ЖК технологий, призванных сгладить недостатки TN+film. Но, несмотря на расширения угла обзора до 170°, остальные функции не сдвинулись с места. Время реакции этих дисплеев изменяется от 50 до 60 мс, а отображение цветов - посредственное.

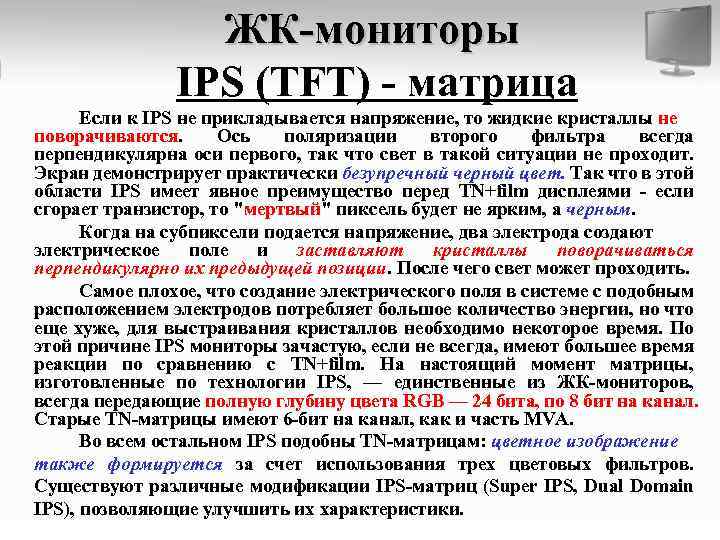

ЖК-мониторы IPS (TFT) - матрица Если к IPS не прикладывается напряжение, то жидкие кристаллы не поворачиваются. Ось поляризации второго фильтра всегда перпендикулярна оси первого, так что свет в такой ситуации не проходит. Экран демонстрирует практически безупречный черный цвет. Так что в этой области IPS имеет явное преимущество перед TN+film дисплеями - если сгорает транзистор, то "мертвый" пиксель будет не ярким, а черным. Когда на субпиксели подается напряжение, два электрода создают электрическое поле и заставляют кристаллы поворачиваться перпендикулярно их предыдущей позиции. После чего свет может проходить. Самое плохое, что создание электрического поля в системе с подобным расположением электродов потребляет большое количество энергии, но что еще хуже, для выстраивания кристаллов необходимо некоторое время. По этой причине IPS мониторы зачастую, если не всегда, имеют большее время реакции по сравнению с TN+film. На настоящий момент матрицы, изготовленные по технологии IPS, — единственные из ЖК-мониторов, всегда передающие полную глубину цвета RGB — 24 бита, по 8 бит на канал. Старые TN-матрицы имеют 6 -бит на канал, как и часть MVA. Во всем остальном IPS подобны TN-матрицам: цветное изображение также формируется за счет использования трех цветовых фильтров. Существуют различные модификации IPS-матриц (Super IPS, Dual Domain IPS), позволяющие улучшить их характеристики.
ЖК-монторы IPS (TFT) - матрица Структура IPS – ячейки

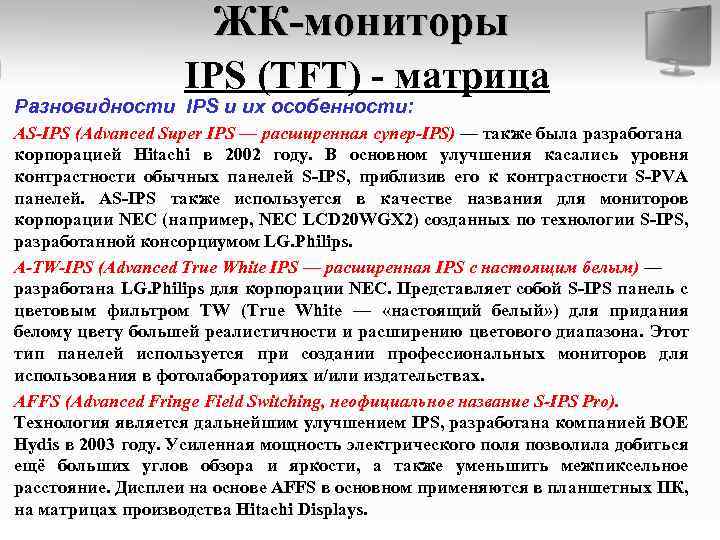

ЖК-мониторы IPS (TFT) - матрица Разновидности IPS и их особенности: AS-IPS (Advanced Super IPS — расширенная супер-IPS) — также была разработана корпорацией Hitachi в 2002 году. В основном улучшения касались уровня контрастности обычных панелей S-IPS, приблизив его к контрастности S-PVA панелей. AS-IPS также используется в качестве названия для мониторов корпорации NEC (например, NEC LCD 20 WGX 2) созданных по технологии S-IPS, разработанной консорциумом LG. Philips. A-TW-IPS (Advanced True White IPS — расширенная IPS с настоящим белым) — разработана LG. Philips для корпорации NEC. Представляет собой S-IPS панель с цветовым фильтром TW (True White — «настоящий белый» ) для придания белому цвету большей реалистичности и расширению цветового диапазона. Этот тип панелей используется при создании профессиональных мониторов для использования в фотолабораториях и/или издательствах. AFFS (Advanced Fringe Field Switching, неофициальное название S-IPS Pro). Технология является дальнейшим улучшением IPS, разработана компанией BOE Hydis в 2003 году. Усиленная мощность электрического поля позволила добиться ещё больших углов обзора и яркости, а также уменьшить межпиксельное расстояние. Дисплеи на основе AFFS в основном применяются в планшетных ПК, на матрицах производства Hitachi Displays.

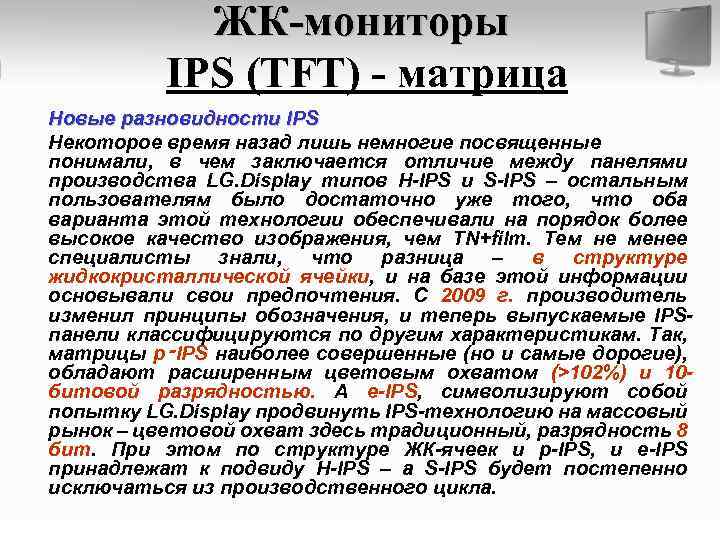

ЖК-мониторы IPS (TFT) - матрица Новые разновидности IPS Некоторое время назад лишь немногие посвященные понимали, в чем заключается отличие между панелями производства LG. Display типов H-IPS и S-IPS – остальным пользователям было достаточно уже того, что оба варианта этой технологии обеспечивали на порядок более высокое качество изображения, чем TN+film. Тем не менее специалисты знали, что разница – в структуре жидкокристаллической ячейки, и на базе этой информации основывали свои предпочтения. С 2009 г. производитель изменил принципы обозначения, и теперь выпускаемые IPSпанели классифицируются по другим характеристикам. Так, матрицы р‑IPS наиболее совершенные (но и самые дорогие), обладают расширенным цветовым охватом (>102%) и 10 битовой разрядностью. А e-IPS, символизируют собой попытку LG. Display продвинуть IPS-технологию на массовый рынок – цветовой охват здесь традиционный, разрядность 8 бит. При этом по структуре ЖК-ячеек и p-IPS, и e-IPS принадлежат к подвиду H-IPS – а S-IPS будет постепенно исключаться из производственного цикла.

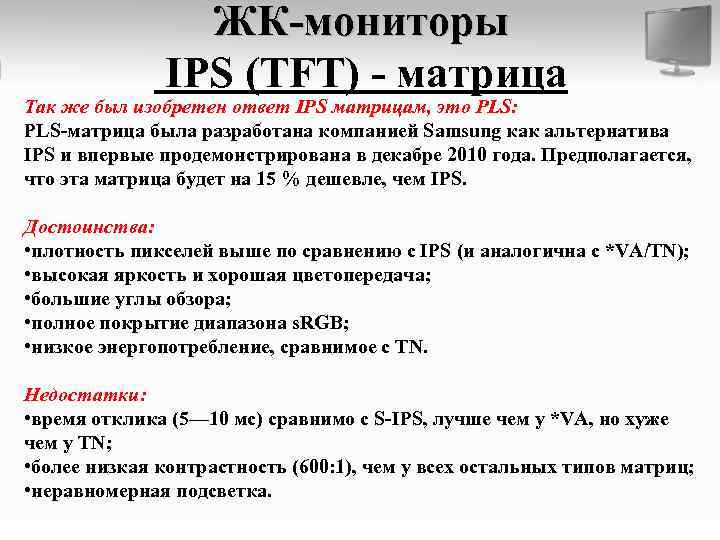

ЖК-мониторы IPS (TFT) - матрица Так же был изобретен ответ IPS матрицам, это PLS: PLS-матрица была разработана компанией Samsung как альтернатива IPS и впервые продемонстрирована в декабре 2010 года. Предполагается, что эта матрица будет на 15 % дешевле, чем IPS. Достоинства: • плотность пикселей выше по сравнению с IPS (и аналогична с *VA/TN); • высокая яркость и хорошая цветопередача; • большие углы обзора; • полное покрытие диапазона s. RGB; • низкое энергопотребление, сравнимое с TN. Недостатки: • время отклика (5— 10 мс) сравнимо с S-IPS, лучше чем у *VA, но хуже чем у TN; • более низкая контрастность (600: 1), чем у всех остальных типов матриц; • неравномерная подсветка.

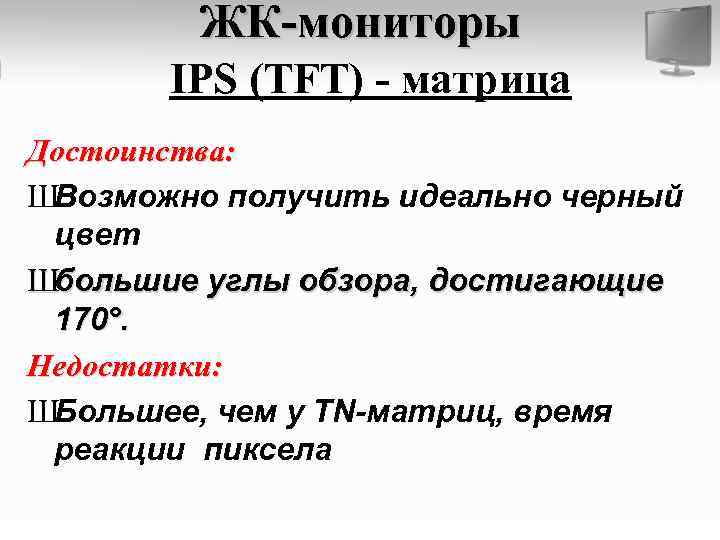

ЖК-мониторы IPS (TFT) - матрица Достоинства: ШВозможно получить идеально черный цвет Шбольшие углы обзора, достигающие 170°. Недостатки: ШБольшее, чем у ТN-матриц, время реакции пиксела

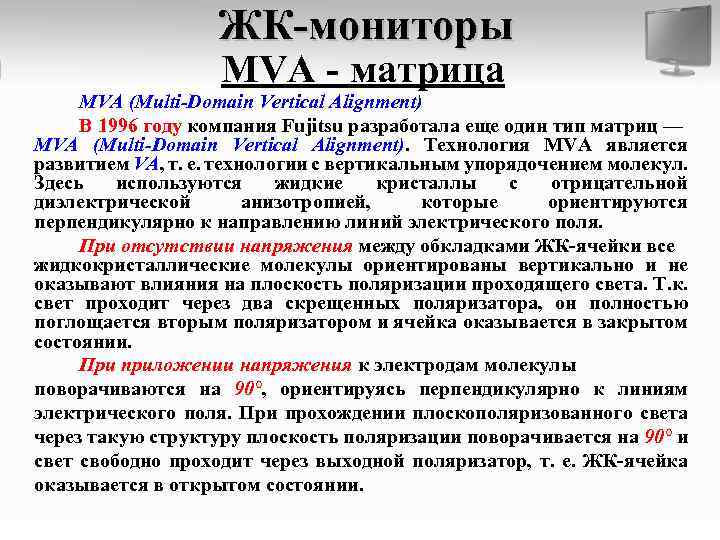

ЖК-мониторы MVA - матрица MVA (Multi-Domain Vertical Alignment) В 1996 году компания Fujitsu разработала еще один тип матриц — MVA (Multi-Domain Vertical Alignment). Технология MVA является развитием VA, т. е. технологии с вертикальным упорядочением молекул. Здесь используются жидкие кристаллы с отрицательной диэлектрической анизотропией, которые ориентируются перпендикулярно к направлению линий электрического поля. При отсутствии напряжения между обкладками ЖК-ячейки все жидкокристаллические молекулы ориентированы вертикально и не оказывают влияния на плоскость поляризации проходящего света. Т. к. свет проходит через два скрещенных поляризатора, он полностью поглощается вторым поляризатором и ячейка оказывается в закрытом состоянии. При приложении напряжения к электродам молекулы поворачиваются на 90°, ориентируясь перпендикулярно к линиям электрического поля. При прохождении плоскополяризованного света через такую структуру плоскость поляризации поворачивается на 90° и свет свободно проходит через выходной поляризатор, т. е. ЖК-ячейка оказывается в открытом состоянии.
ЖК-мониторы MVA - матрица Для увеличения углов обзора в системах с вертикальным упорядочением молекул используется мультидоменная структура, что и приводит к созданию типа матриц MVA. Каждый субпиксел разбивается на несколько зон (доменов) с использованием специальных выступов. Такие выступы несколько меняют ориентацию молекул, заставляя их выравниваться по поверхности выступа. Это приводит к тому, что каждый домен светит в своем направлении (в пределах некоторого телесного угла), а совокупность всех направлений позволяет расширить угол обзора монитора. Аналогами MVA являются технологии: Ш PVA (Patterned Vertical Alignment) от Samsung. Ш Super PVA от Samsung. Ш Super MVA от CMO. Матрицы MVA/PVA считаются компромиссом между TN и IPS, как по стоимости, так и по потребительским качествам.
ЖК-мониторы MVA - матрица Рисунок 14 – Структура MVA – ячейки
ЖК-мониторы MVA - матрица Достоинства: Ш Возможно получить глубокий чёрный цвет Ш Отсутствие как винтовой структуры кристаллов, так и двойного магнитного поля Ш Большие углы обзора (до 178 град) Ш Возможность получения высококонтрастного изображения Недостатки: ШВремя реакции пиксела не является динамической характеристикой мониторов с MVA-матрицей
ЖК-мониторы ЖК-матрицы классифицируют на пассивные и активные. Пассивная матрица управляет единственной системой обработки изображения для всего экрана. Данная система подразумевает разделение монитора на точки, каждая из которых может ориентировать плоскость поляризации луча независимо от остальных В результате для создания изображения любой такой элемент подсвечивается индивидуально. Формирование изображения - построчное. Реализуется путем последовательного подвода управляющего напряжения на отдельные ячейки. Т. к. электрическая емкость достаточно большая, то напряжение на электродах не может изменяться достаточно быстро. И картинка обновляется медленно (пример – невидимость курсора во время его движения на пассивной матрице).

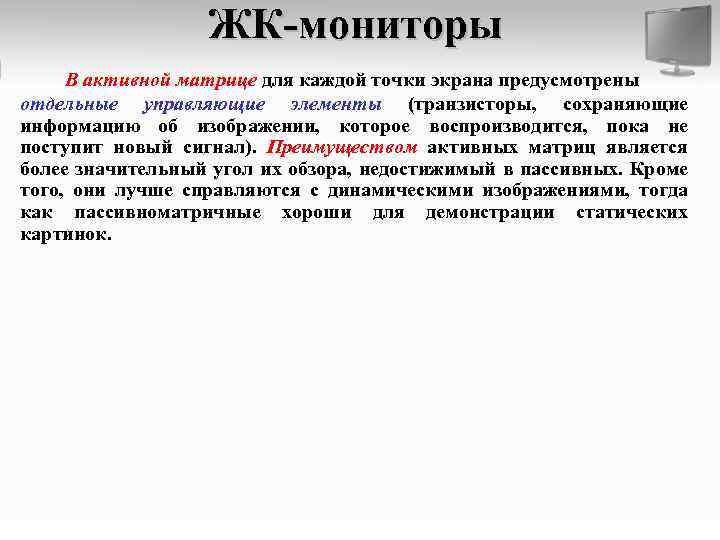

ЖК-мониторы В активной матрице для каждой точки экрана предусмотрены отдельные управляющие элементы (транзисторы, сохраняющие информацию об изображении, которое воспроизводится, пока не поступит новый сигнал). Преимуществом активных матриц является более значительный угол их обзора, недостижимый в пассивных. Кроме того, они лучше справляются с динамическими изображениями, тогда как пассивноматричные хороши для демонстрации статических картинок.

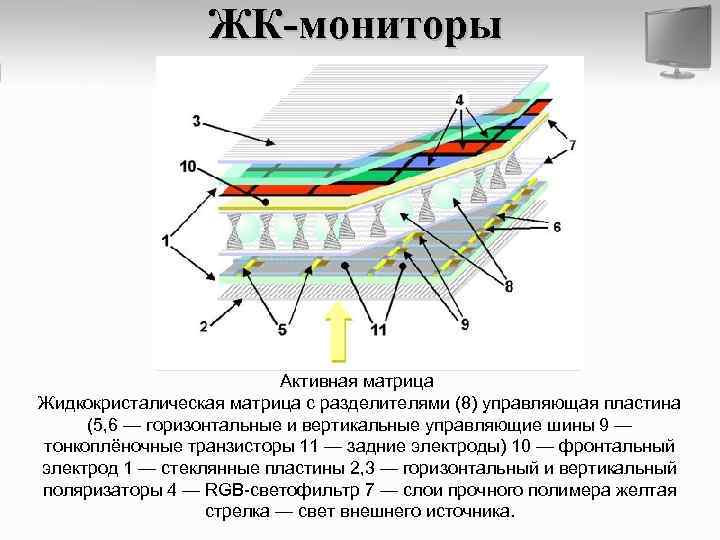

ЖК-мониторы Активная матрица Жидкокристалическая матрица с разделителями (8) управляющая пластина (5, 6 — горизонтальные и вертикальные управляющие шины 9 — тонкоплёночные транзисторы 11 — задние электроды) 10 — фронтальный электрод 1 — стеклянные пластины 2, 3 — горизонтальный и вертикальный поляризаторы 4 — RGB-светофильтр 7 — слои прочного полимера желтая стрелка — свет внешнeго источника.

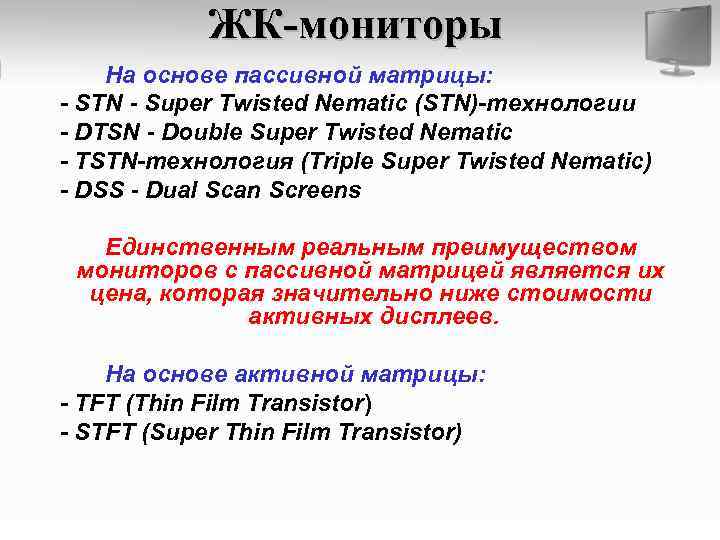

ЖК-мониторы На основе пассивной матрицы: - STN - Super Twisted Nematic (STN)-технологии - DTSN - Double Super Twisted Nematic - TSTN-технология (Triple Super Twisted Nematic) - DSS - Dual Scan Screens Единственным реальным преимуществом мониторов с пассивной матрицей является их цена, которая значительно ниже стоимости активных дисплеев. На основе активной матрицы: - TFT (Thin Film Transistor) - STFT (Super Thin Film Transistor)
ЖК-мониторы ь Основные характеристики Тип матрицы Самая важная характеристика ЖК-монитора. ь Разрешение ЖК-мониторы классифицируют по рабочему разрешению. Дело в том, что ЖК-дисплеи имеют фиксированный набор физических пикселов. Именно поэтому они рассчитаны на работу только с одним разрешением, называемым рабочим. Мониторы с одним и тем же рабочим разрешением могут иметь разную по размерам матрицу. Режим работы монитора в другом разрешении называют интерполяцией. В этом случае качество изображения оставляет желать лучшего. Картинка получается зарубленной и шероховатой, могут возникать артефакты масштабирования — неровности на окружностях. Скорость, с которой ЖК-монитор производит масштабирование одного кадра, тоже немаловажный параметр, на который стоит обратить внимание, ведь электронике монитора требуется время, чтобы произвести интерполяцию. Самым простым способом проверки режима работы монитора при интерполяции является просмотр какого-либо текстового документа, набранного мелким шрифтом. По контурам букв легко будет заметить артефакты интерполяции.

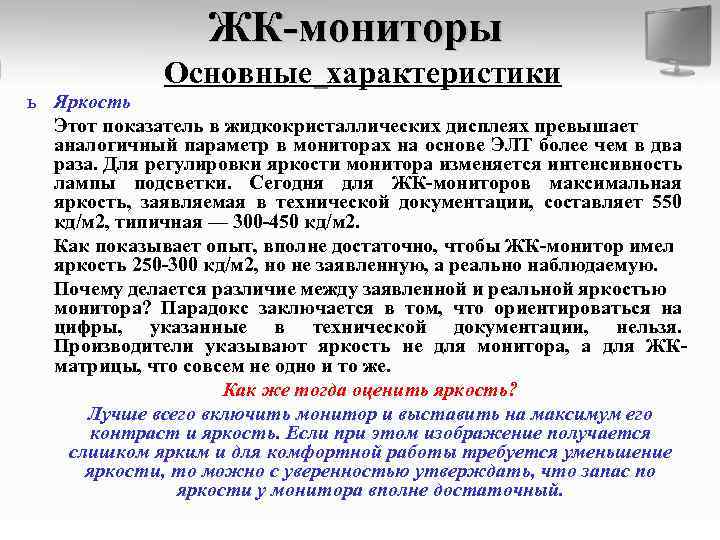

ЖК-мониторы Основные характеристики ь Яркость Этот показатель в жидкокристаллических дисплеях превышает аналогичный параметр в мониторах на основе ЭЛТ более чем в два раза. Для регулировки яркости монитора изменяется интенсивность лампы подсветки. Сегодня для ЖК-мониторов максимальная яркость, заявляемая в технической документации, составляет 550 кд/м 2, типичная — 300 -450 кд/м 2. Как показывает опыт, вполне достаточно, чтобы ЖК-монитор имел яркость 250 -300 кд/м 2, но не заявленную, а реально наблюдаемую. Почему делается различие между заявленной и реальной яркостью монитора? Парадокс заключается в том, что ориентироваться на цифры, указанные в технической документации, нельзя. Производители указывают яркость не для монитора, а для ЖКматрицы, что совсем не одно и то же. Как же тогда оценить яркость? Лучше всего включить монитор и выставить на максимум его контраст и яркость. Если при этом изображение получается слишком ярким и для комфортной работы требуется уменьшение яркости, то можно с уверенностью утверждать, что запас по яркости у монитора вполне достаточный.

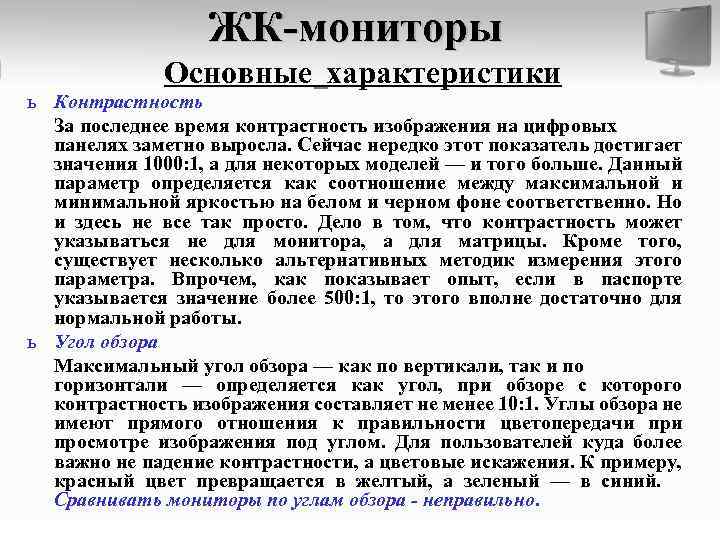

ЖК-мониторы Основные характеристики ь Контрастность За последнее время контрастность изображения на цифровых панелях заметно выросла. Сейчас нередко этот показатель достигает значения 1000: 1, а для некоторых моделей — и того больше. Данный параметр определяется как соотношение между максимальной и минимальной яркостью на белом и черном фоне соответственно. Но и здесь не все так просто. Дело в том, что контрастность может указываться не для монитора, а для матрицы. Кроме того, существует несколько альтернативных методик измерения этого параметра. Впрочем, как показывает опыт, если в паспорте указывается значение более 500: 1, то этого вполне достаточно для нормальной работы. ь Угол обзора Максимальный угол обзора — как по вертикали, так и по горизонтали — определяется как угол, при обзоре с которого контрастность изображения составляет не менее 10: 1. Углы обзора не имеют прямого отношения к правильности цветопередачи просмотре изображения под углом. Для пользователей куда более важно не падение контрастности, а цветовые искажения. К примеру, красный цвет превращается в желтый, а зеленый — в синий. Сравнивать мониторы по углам обзора - неправильно.
ЖК-мониторы Основные характеристики ь Количество отображаемых цветов В современных ЖК-мониторах чаще всего применяют 18 битные ЦАП и реже — 24 -битные. При использовании 18 битной схемы ЦАП на каждый цветовой канал приходится по 6 бит. Это позволяет сформировать 64 ( = 64) различных уровня напряжения и, соответственно, задать 64 различных ориентации ЖК-молекул, что, в свою очередь, приводит к формированию 64 цветовых оттенков в одном цветовом канале. Всего же, смешивая цветовые оттенки разных каналов, можно получить = 262 144 цветовых оттенка. При использовании 24 -битной матрицы (24 -битная схема ЦАП) на каждый канал приходится по 8 бит, что позволяет сформировать уже 256 ( = 256) цветовых оттенков в каждом канале, а всего такая матрица воспроизводит =16 777 216 цветовых оттенков.
ЖК-мониторы Основные характеристики ь Количество отображаемых цветов В то же время для многих 18 -битных матриц в паспорте указывается, что они воспроизводят 16, 2 млн. цветовых оттенков. Возможно ли такое? Оказывается, что в 18 битных матрицах за счет ухищрений можно увеличить количество цветовых оттенков так, чтобы оно приблизилось к количеству цветов, воспроизводимых настоящими 24 -битными матрицами. Для экстраполяции цветовых оттенков в 18 -битных матрицах используются две технологии (и их комбинации): – dithering (дизеринг); – FRC (Frame Rate Control).
ЖК-мониторы Основные характеристики ь Количество отображаемых цветов Суть технологии dithering: недостающие цветовые оттенки получают за счет смешивания ближайших цветовых оттенков соседних пикселов. Пример. Предположим, что пиксел может находиться только в двух состояниях: открытом и закрытом, причем закрытое состояние пиксела формирует черный цвет, а открытое — красный. Если вместо одного пиксела рассмотреть группу из двух пикселов, то, кроме черного и красного цветов, можно получить еще и промежуточный цвет и тем самым осуществить экстраполяцию от двухцветного режима к трехцветному. В результате если первоначально такой монитор мог генерировать 6 цветов (по два на каждый канал), то после такого дизеринга монитор будет воспроизводить уже 27 цветов. Если же рассмотреть группу не из двух, а из четырех пикселов (2 x 2), то использование дизеринга позволяет получить дополнительно еще по три цветовых оттенка в каждом канале, и монитор из 8 -цветного превратится в 125 -цветный. Соответственно группа из 9 пикселов (3 х 3) позволяет получить дополнительно семь цветовых оттенков, и монитор станет уже 729 -цветным.

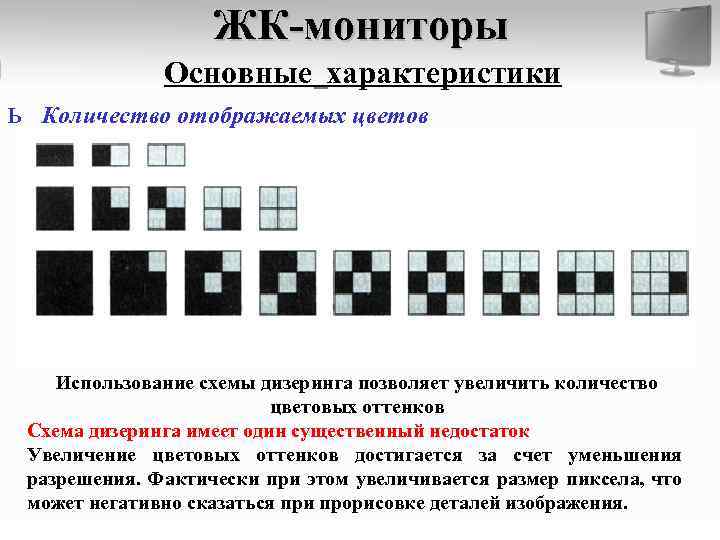

ЖК-мониторы Основные характеристики ь Количество отображаемых цветов Использование схемы дизеринга позволяет увеличить количество цветовых оттенков Схема дизеринга имеет один существенный недостаток Увеличение цветовых оттенков достигается за счет уменьшения разрешения. Фактически при этом увеличивается размер пиксела, что может негативно сказаться при прорисовке деталей изображения.

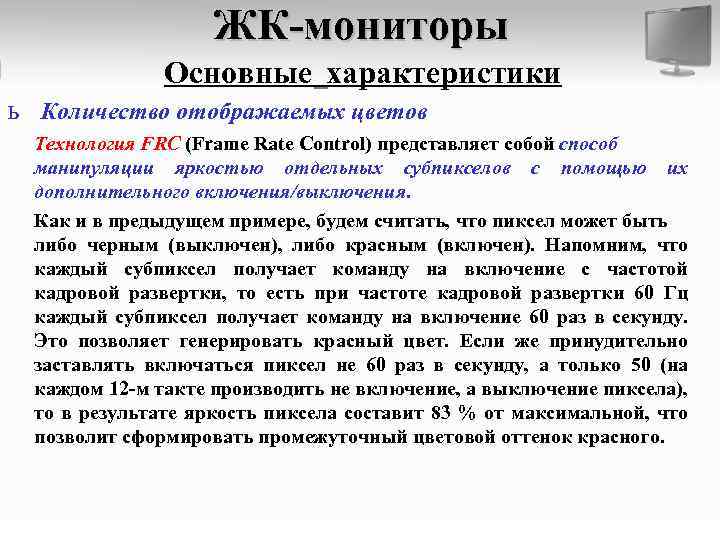

ЖК-мониторы Основные характеристики ь Количество отображаемых цветов Технология FRC (Frame Rate Control) представляет собой способ манипуляции яркостью отдельных субпикселов с помощью их дополнительного включения/выключения. Как и в предыдущем примере, будем считать, что пиксел может быть либо черным (выключен), либо красным (включен). Напомним, что каждый субпиксел получает команду на включение с частотой кадровой развертки, то есть при частоте кадровой развертки 60 Гц каждый субпиксел получает команду на включение 60 раз в секунду. Это позволяет генерировать красный цвет. Если же принудительно заставлять включаться пиксел не 60 раз в секунду, а только 50 (на каждом 12 -м такте производить не включение, а выключение пиксела), то в результате яркость пиксела составит 83 % от максимальной, что позволит сформировать промежуточный цветовой оттенок красного.

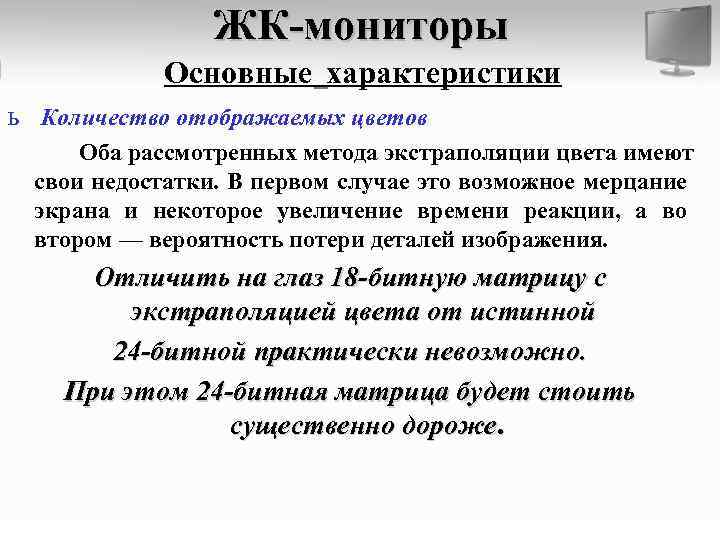

ЖК-мониторы Основные характеристики ь Количество отображаемых цветов Оба рассмотренных метода экстраполяции цвета имеют свои недостатки. В первом случае это возможное мерцание экрана и некоторое увеличение времени реакции, а во втором — вероятность потери деталей изображения. Отличить на глаз 18 -битную матрицу с экстраполяцией цвета от истинной 24 -битной практически невозможно. При этом 24 -битная матрица будет стоить существенно дороже.
ЖК-мониторы Основные характеристики ь Время реакции пиксела или время отклика С физической точки зрения время реакции пиксела определяет промежуток времени, за который изменяется пространственная ориентация молекул жидких кристаллов, и чем меньше это время, тем лучше. Необходимо различать время включения и выключения пиксела. Под временем включения пиксела понимается промежуток, необходимый для полного открытия ЖК-ячейки. Под временем выключения пиксела— промежуток, необходимый для полного закрытия ЖК-ячейки. Когда же говорят о времени реакции пиксела, то понимают суммарное время включения и выключения пиксела.

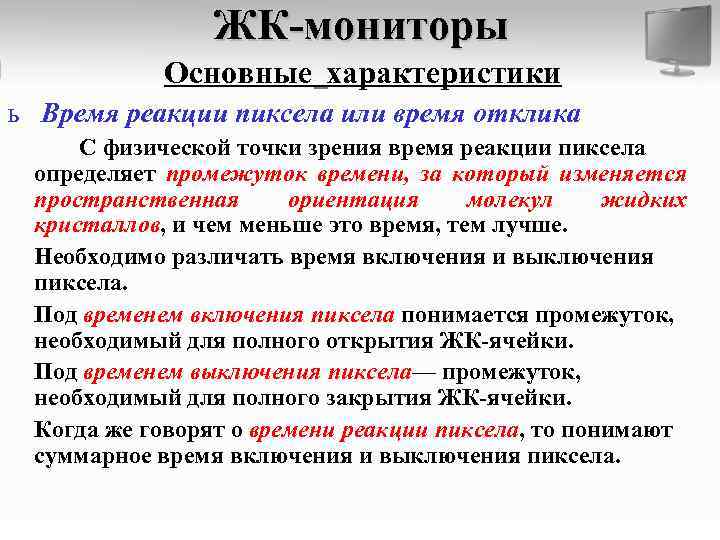

ЖК-мониторы Основные характеристики ь Время реакции пиксела или время отклика Время включения пиксела и время его выключения могут существенно отличаться друг от друга. Для матрицы TN+Film процесс выключения пиксела заключается в переориентации молекул перпендикулярно направлениям поляризации под воздействием приложенного напряжения, а процесс включения пиксела — это своего рода релаксация ЖК-молекул, то есть процесс перехода в их естественное состояние. При этом очевидно, что время выключения пиксела будет меньше, чем время его включения. На рисунке показаны типичные временные диаграммы включения (рисунок а) и выключения (рисунок б) пиксела для TN+Film-матрицы. В приведенном примере время включения пиксела составляет 20 мс, а выключения — 6 мс. Суммарное время реакции пиксела составляет 26 миллисекунд.
ЖК-мониторы Основные характеристики ь Время реакции пиксела или время отклика Типичные временные диаграммы включения 20 мс (рисунок а) и выключения 6 мс (рисунок б) пиксела для TN+Film-матрицы
ЖК-мониторы Основные характеристики ь Время реакции пиксела или время отклика Время реакции пиксела матрицы — это время, требуемое для переориентации молекул Время реакции пиксела монитора — это время между подачей сигнала на включение/выключение и самим фактом включения/выключения. Лучший способ оценить динамические характеристики монитора — это запустить какое -либо игровое динамическое приложение или остросюжетный фильм и оценить смазанность картинки.
ЖК-мониторы Основные характеристики ь Интерфейс монитора Все ЖК-мониторы по своей природе являются цифровыми устройствами. Цифровой интерфейс DVI может обладать двумя видами коннекторов: DVI-I, совмещающим цифровой и аналоговый сигналы DVI-D, передающим только цифровой сигнал. Считается, что для соединения ЖК-монитора с компьютером предпочтителен интерфейс DVI, хотя допускается подключение и через стандартный разъем D-Sub. Интерфейс монитора — это последнее, на что стоит обращать внимание. Главное, чтобы соответствующий разъем был на самой видеокарте.

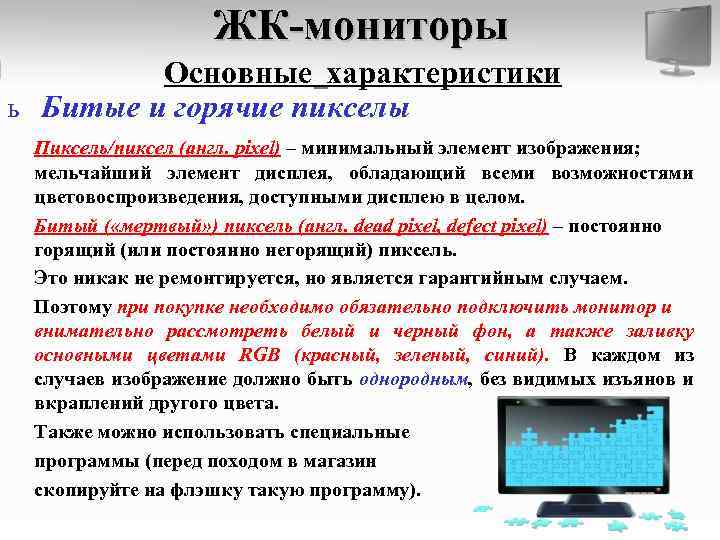

ЖК-мониторы Основные характеристики ь Битые и горячие пикселы Пиксель/пиксел (англ. pixel) – минимальный элемент изображения; мельчайший элемент дисплея, обладающий всеми возможностями цветовоспроизведения, доступными дисплею в целом. Битый ( «мертвый» ) пиксель (англ. dead pixel, defect pixel) – постоянно горящий (или постоянно негорящий) пиксель. Это никак не ремонтируется, но является гарантийным случаем. Поэтому при покупке необходимо обязательно подключить монитор и внимательно рассмотреть белый и черный фон, а также заливку основными цветами RGB (красный, зеленый, синий). В каждом из случаев изображение должно быть однородным, без видимых изъянов и вкраплений другого цвета. Также можно использовать специальные программы (перед походом в магазин скопируйте на флэшку такую программу).

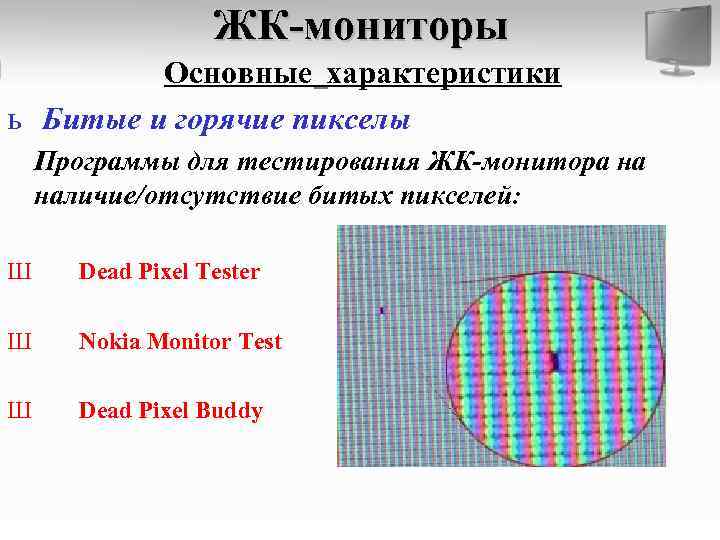

ЖК-мониторы Основные характеристики ь Битые и горячие пикселы Программы для тестирования ЖК-монитора на наличие/отсутствие битых пикселей: Ш Dead Pixel Tester Ш Nokia Monitor Test Ш Dead Pixel Buddy

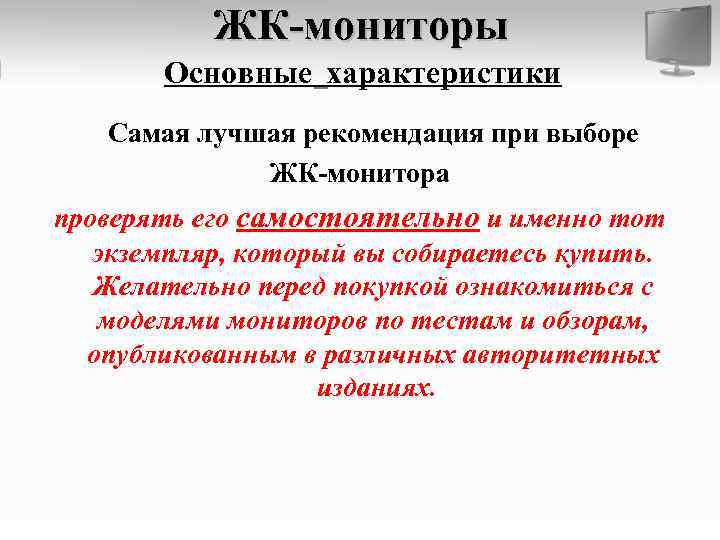

ЖК-мониторы Основные характеристики Самая лучшая рекомендация при выборе ЖК-монитора проверять его самостоятельно и именно тот экземпляр, который вы собираетесь купить. Желательно перед покупкой ознакомиться с моделями мониторов по тестам и обзорам, опубликованным в различных авторитетных изданиях.
Плазменные PDP-мониторы

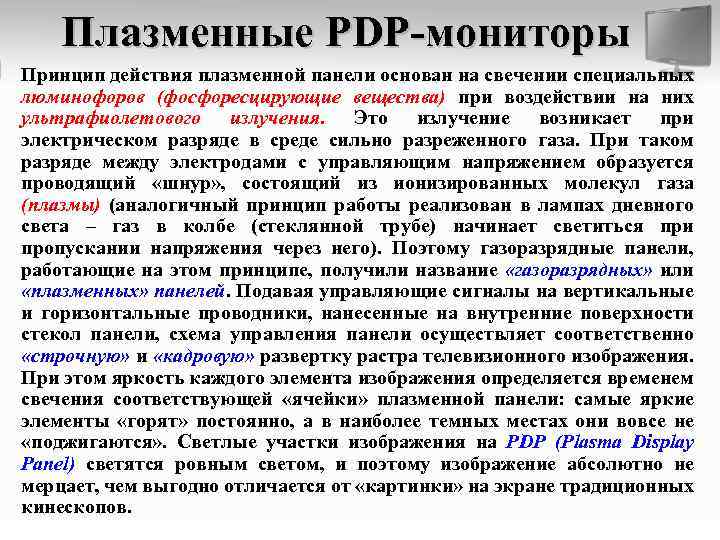

Плазменные PDP-мониторы Принцип действия плазменной панели основан на свечении специальных люминофоров (фосфоресцирующие вещества) при воздействии на них ультрафиолетового излучения. Это излучение возникает при электрическом разряде в среде сильно разреженного газа. При таком разряде между электродами с управляющим напряжением образуется проводящий «шнур» , состоящий из ионизированных молекул газа (плазмы) (аналогичный принцип работы реализован в лампах дневного света – газ в колбе (стеклянной трубе) начинает светиться при пропускании напряжения через него). Поэтому газоразрядные панели, работающие на этом принципе, получили название «газоразрядных» или «плазменных» панелей. Подавая управляющие сигналы на вертикальные и горизонтальные проводники, нанесенные на внутренние поверхности стекол панели, схема управления панели осуществляет соответственно «строчную» и «кадровую» развертку растра телевизионного изображения. При этом яркость каждого элемента изображения определяется временем свечения соответствующей «ячейки» плазменной панели: самые яркие элементы «горят» постоянно, а в наиболее темных местах они вовсе не «поджигаются» . Светлые участки изображения на PDP (Plasma Display Panel) светятся ровным светом, и поэтому изображение абсолютно не мерцает, чем выгодно отличается от «картинки» на экране традиционных кинескопов.

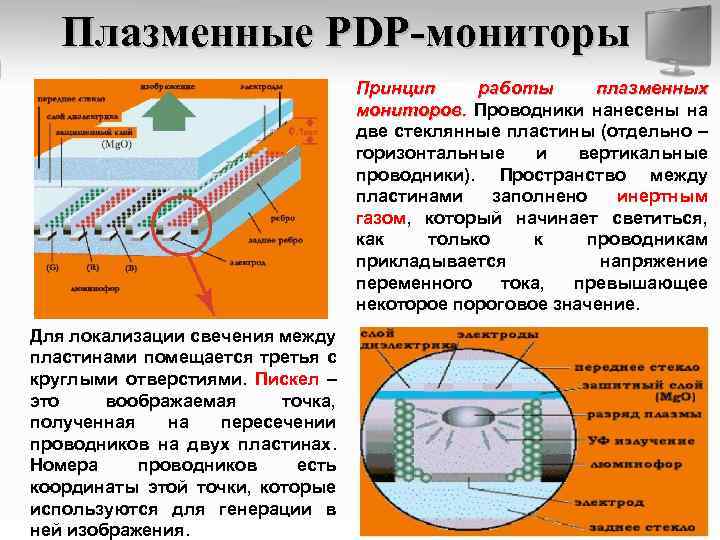

Плазменные PDP-мониторы Принцип работы плазменных мониторов. Проводники нанесены на две стеклянные пластины (отдельно – горизонтальные и вертикальные проводники). Пространство между пластинами заполнено инертным газом, который начинает светиться, как только к проводникам прикладывается напряжение переменного тока, превышающее некоторое пороговое значение. Для локализации свечения между пластинами помещается третья с круглыми отверстиями. Пискел – это воображаемая точка, полученная на пересечении проводников на двух пластинах. Номера проводников есть координаты этой точки, которые используются для генерации в ней изображения.
Плазменные PDP-мониторы Достоинства: ШВысокая яркость ШВысокая контрастность ШОтсутствие дрожания ШУгол, под которым можно увидеть нормальное изображение, больше, чем 45 град. Недостатки: ШВысокая потребляемая мощность ШНизкая разрешающая способность ШСрок службы ограничен 10000 часами (около 5 лет при офисном использовании)
Плазменные PALC-мониторы

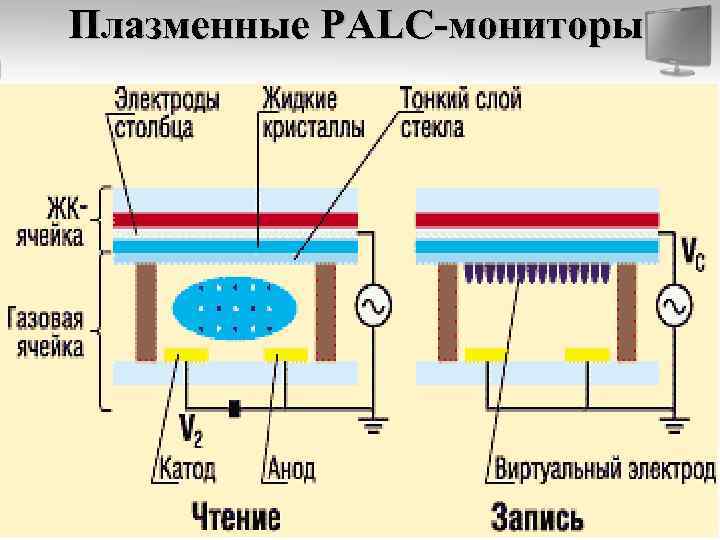

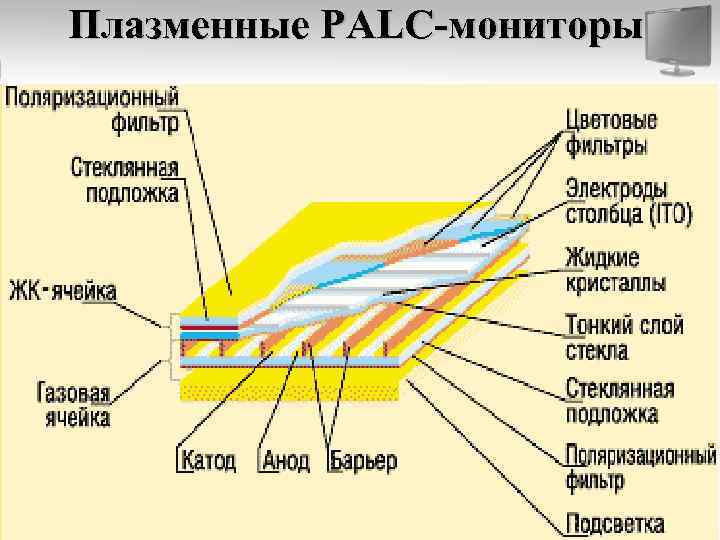

Плазменные PALC-мониторы

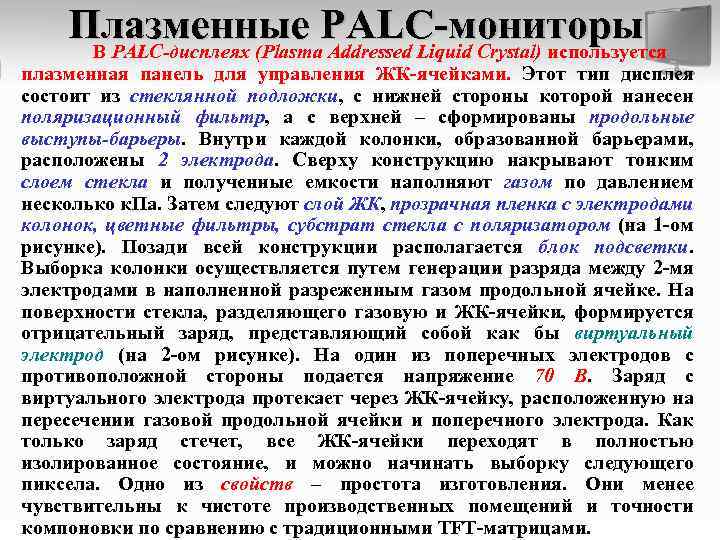

Плазменные PALC-мониторы В PALC-дисплеях (Plasma Addressed Liquid Crystal) используется плазменная панель для управления ЖК-ячейками. Этот тип дисплея состоит из стеклянной подложки, с нижней стороны которой нанесен поляризационный фильтр, а с верхней – сформированы продольные выступы-барьеры. Внутри каждой колонки, образованной барьерами, расположены 2 электрода. Сверху конструкцию накрывают тонким слоем стекла и полученные емкости наполняют газом по давлением несколько к. Па. Затем следуют слой ЖК, прозрачная пленка с электродами колонок, цветные фильтры, субстрат стекла с поляризатором (на 1 -ом рисунке). Позади всей конструкции располагается блок подсветки. Выборка колонки осуществляется путем генерации разряда между 2 -мя электродами в наполненной разреженным газом продольной ячейке. На поверхности стекла, разделяющего газовую и ЖК-ячейки, формируется отрицательный заряд, представляющий собой как бы виртуальный электрод (на 2 -ом рисунке). На один из поперечных электродов с противоположной стороны подается напряжение 70 В. Заряд с виртуального электрода протекает через ЖК-ячейку, расположенную на пересечении газовой продольной ячейки и поперечного электрода. Как только заряд стечет, все ЖК-ячейки переходят в полностью изолированное состояние, и можно начинать выборку следующего пиксела. Одно из свойств – простота изготовления. Они менее чувствительны к чистоте производственных помещений и точности компоновки по сравнению с традиционными TFT-матрицами.
FED-мониторы FED (Field Emission Display) — плоский дисплей на основе эффекта полевой эмиссии электронов и люминофором. Технологии, которые применяются при создании мониторов, могут быть разделены на 2 группы: Ш мониторы, основанные на излучении света, например, традиционные CRT-мониторы и плазменные, т. е. те устройства, элементы экрана которых излучают свет во внешний мир; Ш мониторы трансляционного типа, такие как LCDмониторы. Одним из лучших технологических направлений в области создания мониторов, которая совмещает в себе особенности обоих технологий, описанных выше, является технология FED (Field Emission Display). Мониторы FED основаны на процессе, который немного похож на тот, что применяется в CRT-мониторах, т. к. в обоих методах применяется люминофор, светящийся под воздействием электронного луча.
FED-мониторы Главное отличие между CRT и FED-мониторами состоит в том, что CRT-мониторы имеют 3 пушки, которые испускают 3 электронных луча, последовательно сканирующих панель, покрытую люминофорным слоем, а в FED-мониторе используются множество маленьких источников электронов, расположенных за каждым элементом экрана и все они размещаются в пространстве по глубине меньшем, чем требуется для CRT. Каждый источник электронов управляется отдельным электронным элементом, так же как это происходит в LCD-мониторах и каждый пиксель затем излучает свет, благодаря воздействию электронов на люминофорные элементы, как и в традиционных CRT-мониторах. При этом FEDмониторы очень тонкие.

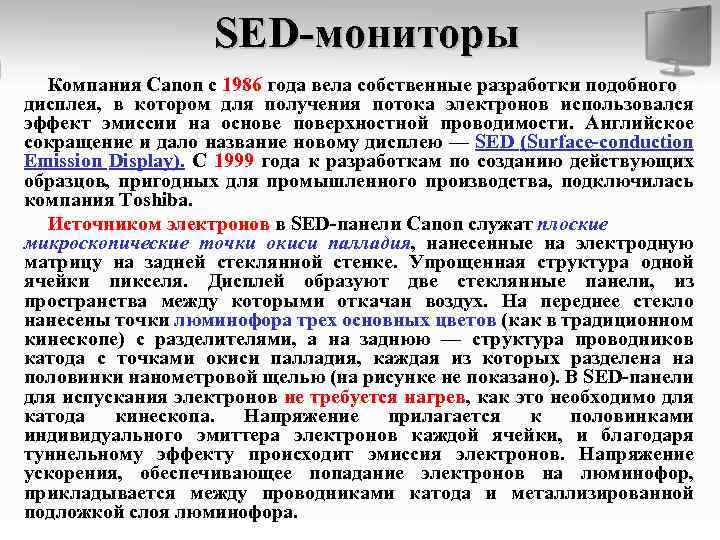

SED-мониторы Компания Canon с 1986 года вела собственные разработки подобного дисплея, в котором для получения потока электронов использовался эффект эмиссии на основе поверхностной проводимости. Английское сокращение и дало название новому дисплею — SED (Surface-conduction Emission Display). С 1999 года к разработкам по созданию действующих образцов, пригодных для промышленного производства, подключилась компания Toshiba. Источником электронов в SED-панели Canon служат плоские микроскопические точки окиси палладия, нанесенные на электродную матрицу на задней стеклянной стенке. Упрощенная структура одной ячейки пикселя. Дисплей образуют две стеклянные панели, из пространства между которыми откачан воздух. На переднее стекло нанесены точки люминофора трех основных цветов (как в традиционном кинескопе) с разделителями, а на заднюю — структура проводников катода с точками окиси палладия, каждая из которых разделена на половинки нанометровой щелью (на рисунке не показано). В SED-панели для испускания электронов не требуется нагрев, как это необходимо для катода кинескопа. Напряжение прилагается к половинками индивидуального эмиттера электронов каждой ячейки, и благодаря туннельному эффекту происходит эмиссия электронов. Напряжение ускорения, обеспечивающее попадание электронов на люминофор, прикладывается между проводниками катода и металлизированной подложкой слоя люминофора.

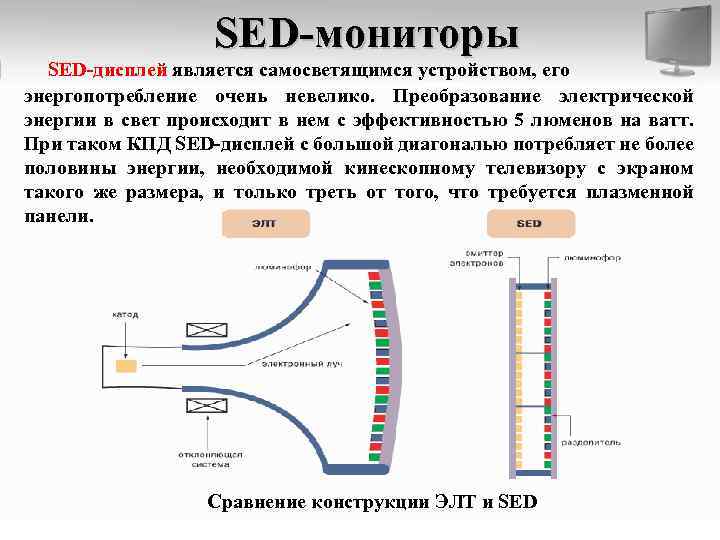

SED-мониторы SED-дисплей является самосветящимся устройством, его энергопотребление очень невелико. Преобразование электрической энергии в свет происходит в нем с эффективностью 5 люменов на ватт. При таком КПД SED-дисплей с большой диагональю потребляет не более половины энергии, необходимой кинескопному телевизору с экраном такого же размера, и только треть от того, что требуется плазменной панели. Сравнение конструкции ЭЛТ и SED

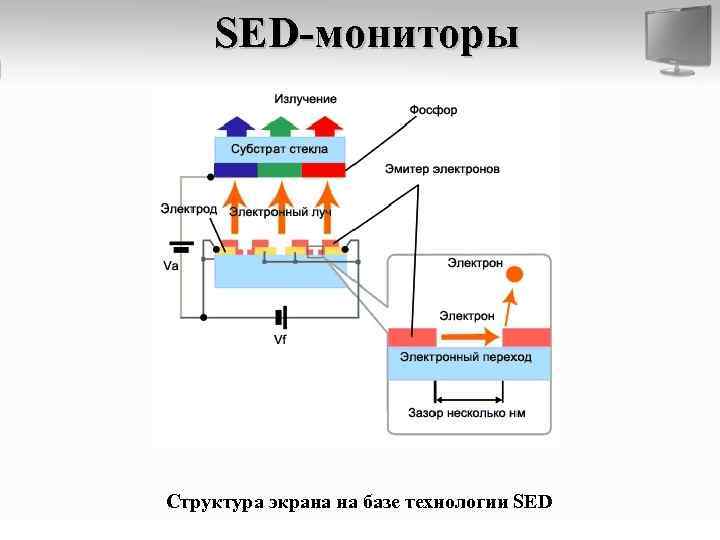

SED-мониторы Структура экрана на базе технологии SED
LED-дисплеи LED-дисплей - это светодиодный дисплей, способный это проработать дольше любой из современных моделей; возможным это стало, благодаря замене органических элементов на неорганические. Для разработки дисплея нового типа инженеры использовали полупроводниковые нанокристаллы, содержащие кадмий и селен, что позволило создать элементы, небывалой яркости. Разработчики утверждают, что элементы красного цвета ни в чем не уступают красному цвету электронно-лучевой трубки, являющейся точкой отсчета при разработке новых технологий.

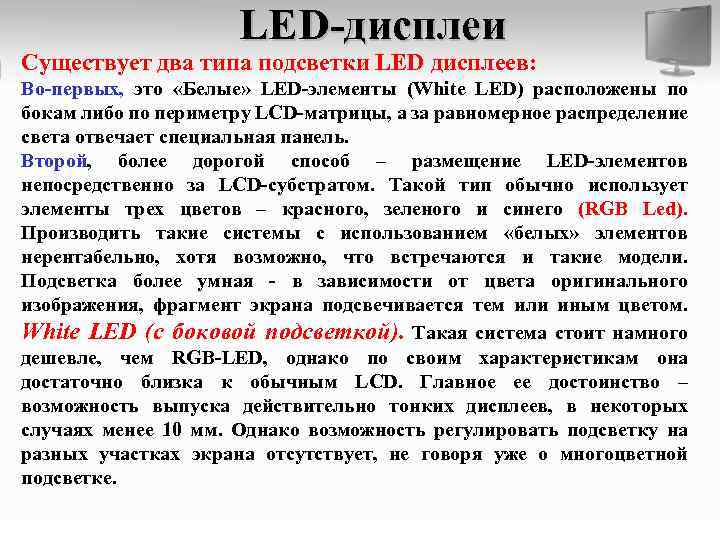

LED-дисплеи Существует два типа подсветки LED дисплеев: Во-первых, это «Белые» LED-элементы (White LED) расположены по бокам либо по периметру LCD-матрицы, а за равномерное распределение света отвечает специальная панель. Второй, более дорогой способ – размещение LED-элементов непосредственно за LCD-субстратом. Такой тип обычно использует элементы трех цветов – красного, зеленого и синего (RGB Led). Производить такие системы с использованием «белых» элементов нерентабельно, хотя возможно, что встречаются и такие модели. Подсветка более умная - в зависимости от цвета оригинального изображения, фрагмент экрана подсвечивается тем или иным цветом. White LED (с боковой подсветкой). Такая система стоит намного дешевле, чем RGB-LED, однако по своим характеристикам она достаточно близка к обычным LCD. Главное ее достоинство – возможность выпуска действительно тонких дисплеев, в некоторых случаях менее 10 мм. Однако возможность регулировать подсветку на разных участках экрана отсутствует, не говоря уже о многоцветной подсветке.
LED-дисплеи RGB LED. Действительно довольно интересный вариант, используемый в некоторых моделях (например, от Sony) уже несколько лет. Поскольку система обеспечивает цветную подсветку отдельных фрагментов дисплея, изображение получается чрезвычайно четким и невероятно контрастным, в современных моделях до 5000000: 1 и даже выше. Гарантирован глубокий черный цвет – благодаря возможности вовсе отключать отдельные участки. Впрочем, RGB LED все же обеспечивает гораздо более богатую цветовую гамму, чем LCD или даже `белый` LED, однако и стоит при этом несоизмеримо дороже. Это уже стало причиной того, что многие компании, включая Samsung, отказываются от RGB LED в пользу боковой подсветки – она попросту лучше продается из-за сравнительно невысокой цены телевизоров.

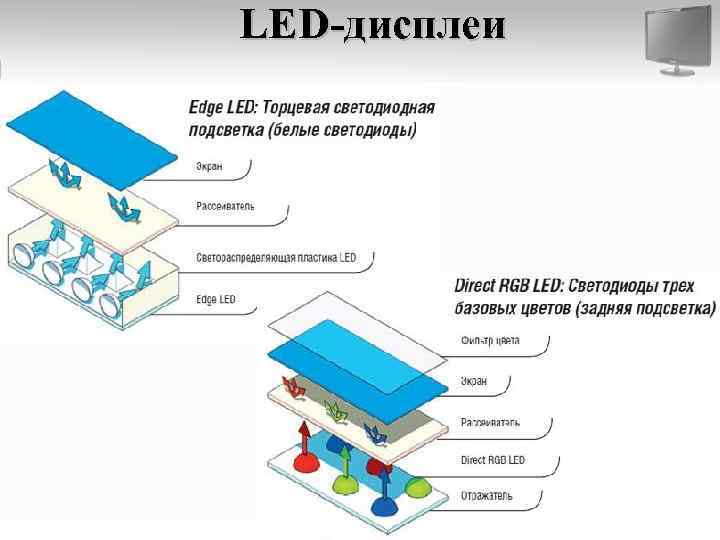

LED-дисплеи
LED-дисплеи В LED, в отличие от лампы накаливания или люминесцентной лампы, электрический ток преобразуется непосредственно в световое излучение, и теоретически это можно сделать почти без потерь. Действительно, LED (при должном теплоотводе) мало нагревается, что делает его незаменимым для некоторых приложений. Далее, LED излучает в узкой части спектра, его цвет чист, что особенно ценят дизайнеры, а УФ- и ИК-излучения, как правило, отсутствуют. LED механически прочен и исключительно надежен, его срок службы может достигать 100 тысяч часов, что почти в 100 раз больше, чем у лампочки накаливания, и в 5 - 10 раз больше, чем у люминесцентной лампы. Наконец, LED - низковольтный электроприбор, а стало быть, безопасный.

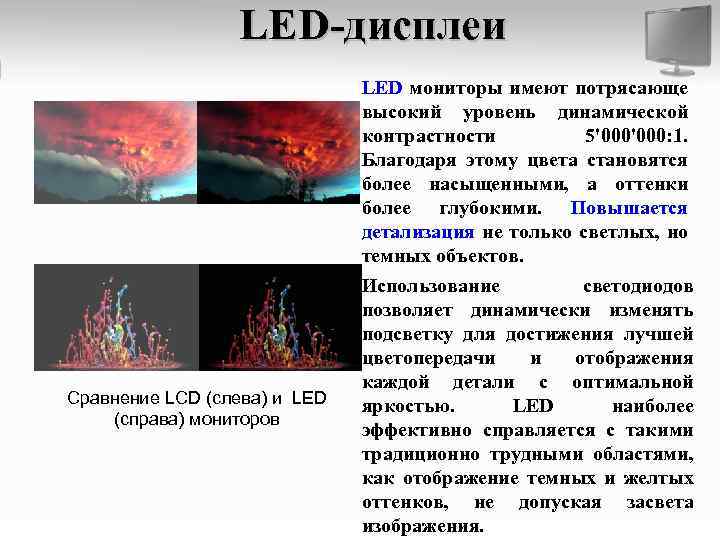

LED-дисплеи Сравнение LCD (слева) и LED (справа) мониторов LED мониторы имеют потрясающе высокий уровень динамической контрастности 5'000: 1. Благодаря этому цвета становятся более насыщенными, а оттенки более глубокими. Повышается детализация не только светлых, но темных объектов. Использование светодиодов позволяет динамически изменять подсветку для достижения лучшей цветопередачи и отображения каждой детали с оптимальной яркостью. LED наиболее эффективно справляется с такими традиционно трудными областями, как отображение темных и желтых оттенков, не допуская засвета изображения.

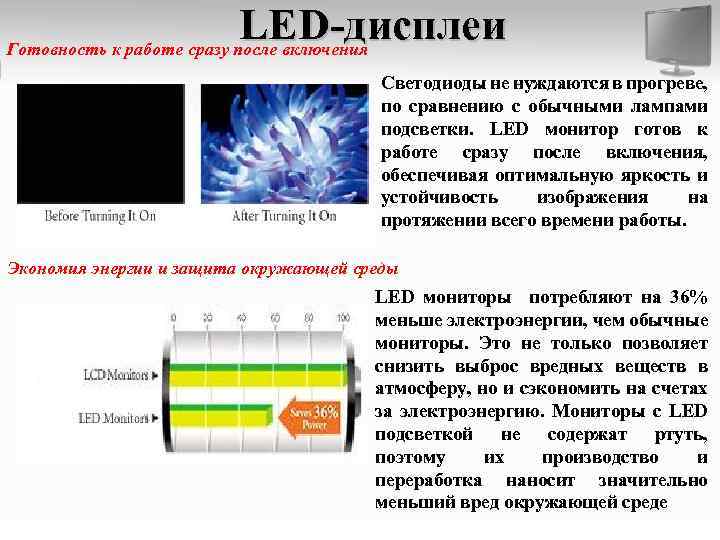

LED-дисплеи Готовность к работе сразу после включения Светодиоды не нуждаются в прогреве, по сравнению с обычными лампами подсветки. LED монитор готов к работе сразу после включения, обеспечивая оптимальную яркость и устойчивость изображения на протяжении всего времени работы. Экономия энергии и защита окружающей среды LED мониторы потребляют на 36% меньше электроэнергии, чем обычные мониторы. Это не только позволяет снизить выброс вредных веществ в атмосферу, но и сэкономить на счетах за электроэнергию. Мониторы с LED подсветкой не содержат ртуть, поэтому их производство и переработка наносит значительно меньший вред окружающей среде

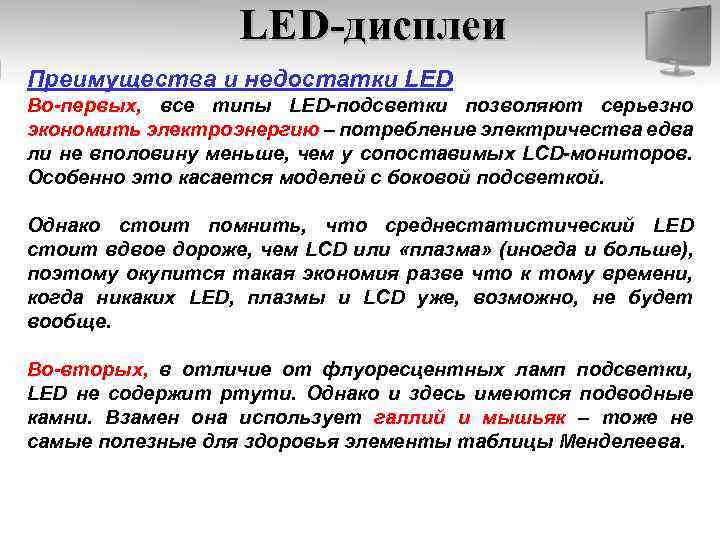

LED-дисплеи Преимущества и недостатки LED Во-первых, все типы LED-подсветки позволяют серьезно экономить электроэнергию – потребление электричества едва ли не вполовину меньше, чем у сопоставимых LCD-мониторов. Особенно это касается моделей с боковой подсветкой. Однако стоит помнить, что среднестатистический LED стоит вдвое дороже, чем LCD или «плазма» (иногда и больше), поэтому окупится такая экономия разве что к тому времени, когда никаких LED, плазмы и LCD уже, возможно, не будет вообще. Во-вторых, в отличие от флуоресцентных ламп подсветки, LED не содержит ртути. Однако и здесь имеются подводные камни. Взамен она использует галлий и мышьяк – тоже не самые полезные для здоровья элементы таблицы Менделеева.

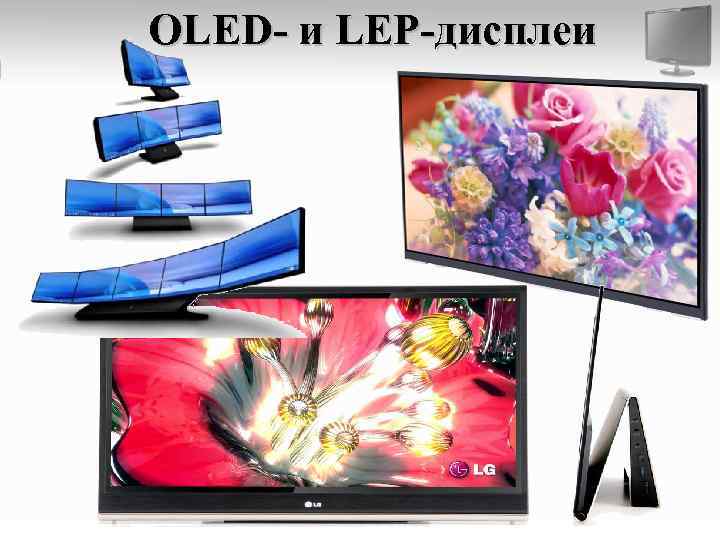

OLED- и LEP-дисплеи

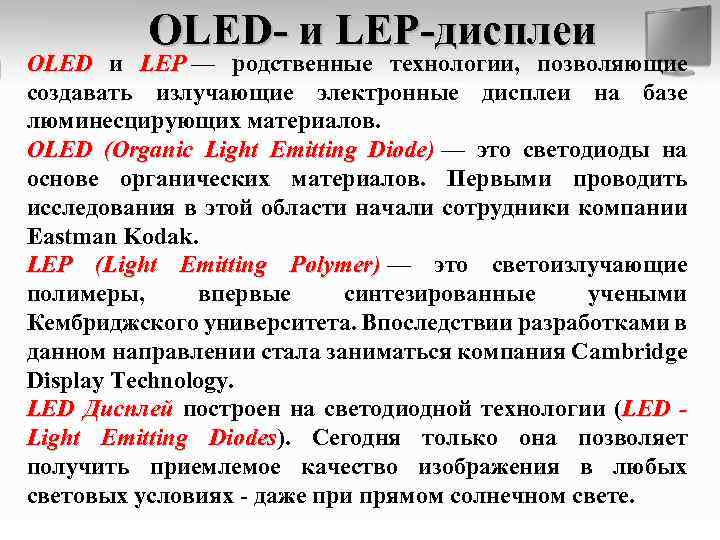

OLED- и LEP-дисплеи OLED и LEP — родственные технологии, позволяющие OLED создавать излучающие электронные дисплеи на базе люминесцирующих материалов. OLED (Organic Light Emitting Diode) — это светодиоды на Diode) основе органических материалов. Первыми проводить исследования в этой области начали сотрудники компании Eastman Kodak. LEP (Light Emitting Polymer) — это светоизлучающие Polymer) полимеры, впервые синтезированные учеными Кембриджского университета. Впоследствии разработками в данном направлении стала заниматься компания Cambridge Display Technology. LED Дисплей построен на светодиодной технологии (LED Light Emitting Diodes). Сегодня только она позволяет Diodes получить приемлемое качество изображения в любых световых условиях - даже при прямом солнечном свете.

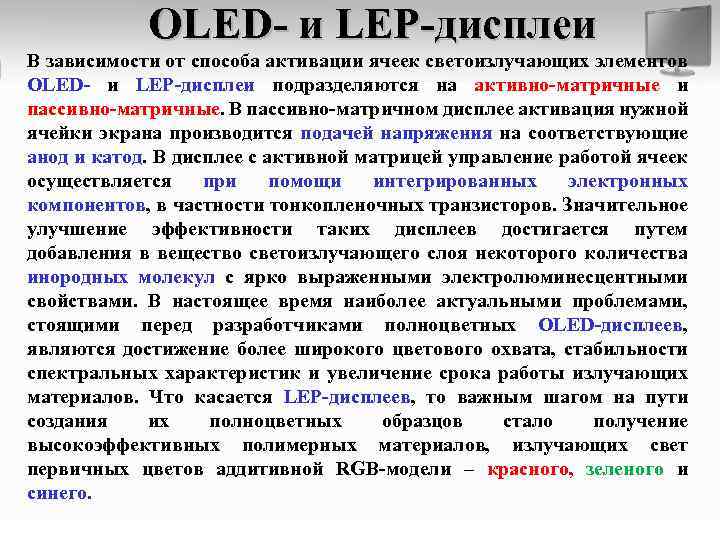

OLED- и LEP-дисплеи В зависимости от способа активации ячеек светоизлучающих элементов OLED- и LEP-дисплеи подразделяются на активно-матричные и пассивно-матричные. В пассивно-матричном дисплее активация нужной ячейки экрана производится подачей напряжения на соответствующие анод и катод. В дисплее с активной матрицей управление работой ячеек осуществляется при помощи интегрированных электронных компонентов, в частности тонкопленочных транзисторов. Значительное улучшение эффективности таких дисплеев достигается путем добавления в вещество светоизлучающего слоя некоторого количества инородных молекул с ярко выраженными электролюминесцентными свойствами. В настоящее время наиболее актуальными проблемами, стоящими перед разработчиками полноцветных OLED-дисплеев, являются достижение более широкого цветового охвата, стабильности спектральных характеристик и увеличение срока работы излучающих материалов. Что касается LEP-дисплеев, то важным шагом на пути создания их полноцветных образцов стало получение высокоэффективных полимерных материалов, излучающих свет первичных цветов аддитивной RGB-модели – красного, зеленого и синего.

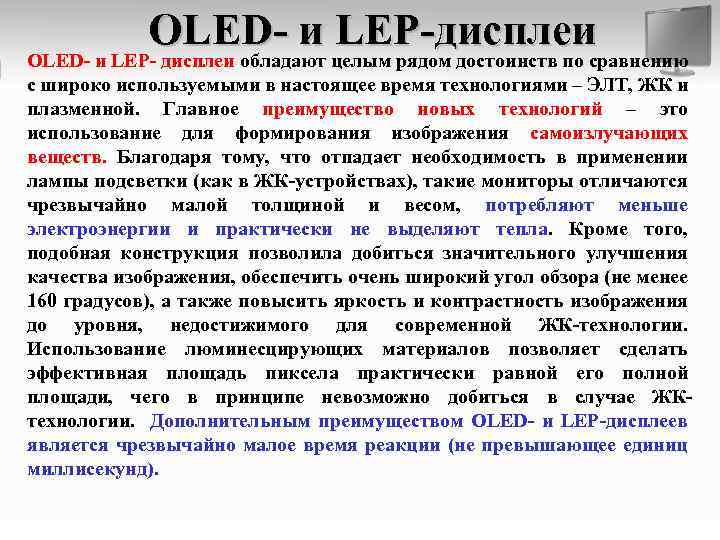

OLED- и LEP-дисплеи OLED- и LEP- дисплеи обладают целым рядом достоинств по сравнению с широко используемыми в настоящее время технологиями – ЭЛТ, ЖК и плазменной. Главное преимущество новых технологий – это использование для формирования изображения самоизлучающих веществ. Благодаря тому, что отпадает необходимость в применении лампы подсветки (как в ЖК-устройствах), такие мониторы отличаются чрезвычайно малой толщиной и весом, потребляют меньше электроэнергии и практически не выделяют тепла. Кроме того, подобная конструкция позволила добиться значительного улучшения качества изображения, обеспечить очень широкий угол обзора (не менее 160 градусов), а также повысить яркость и контрастность изображения до уровня, недостижимого для современной ЖК-технологии. Использование люминесцирующих материалов позволяет сделать эффективная площадь пиксела практически равной его полной площади, чего в принципе невозможно добиться в случае ЖКтехнологии. Дополнительным преимуществом OLED- и LEP-дисплеев является чрезвычайно малое время реакции (не превышающее единиц миллисекунд).

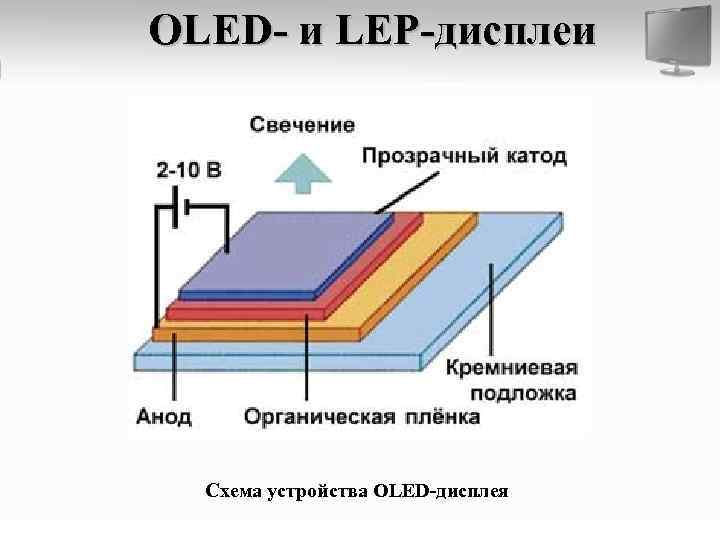

OLED- и LEP-дисплеи Схема устройства OLED-дисплея

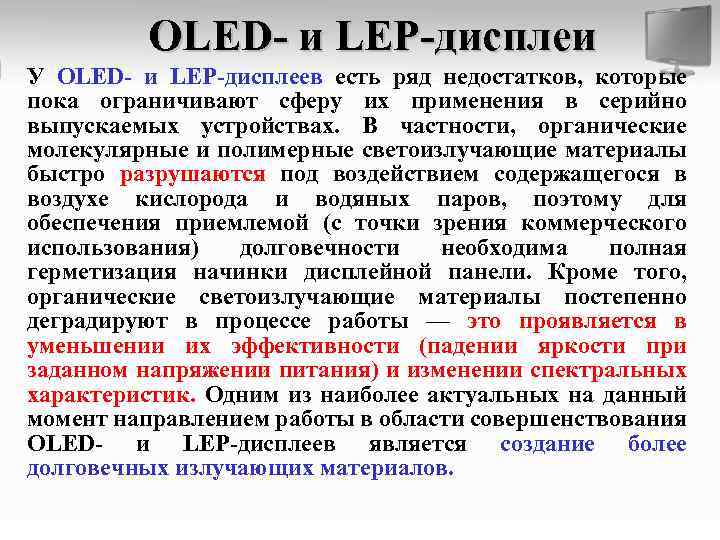

OLED- и LEP-дисплеи У OLED- и LEP-дисплеев есть ряд недостатков, которые пока ограничивают сферу их применения в серийно выпускаемых устройствах. В частности, органические молекулярные и полимерные светоизлучающие материалы быстро разрушаются под воздействием содержащегося в воздухе кислорода и водяных паров, поэтому для обеспечения приемлемой (с точки зрения коммерческого использования) долговечности необходима полная герметизация начинки дисплейной панели. Кроме того, органические светоизлучающие материалы постепенно деградируют в процессе работы — это проявляется в уменьшении их эффективности (падении яркости при заданном напряжении питания) и изменении спектральных характеристик. Одним из наиболее актуальных на данный момент направлением работы в области совершенствования OLED- и LEP-дисплеев является создание более долговечных излучающих материалов.

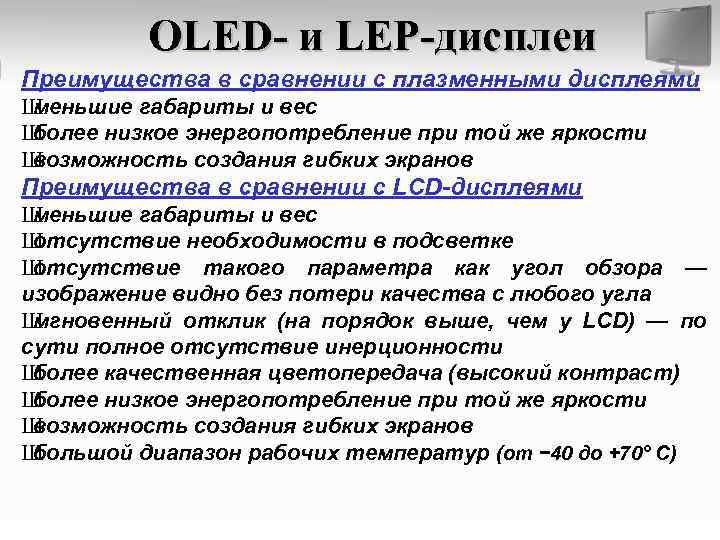

OLED- и LEP-дисплеи Преимущества в сравнении c плазменными дисплеями Ш меньшие габариты и вес Ш более низкое энергопотребление при той же яркости Ш возможность создания гибких экранов Преимущества в сравнении c LCD-дисплеями Ш меньшие габариты и вес Ш отсутствие необходимости в подсветке Ш отсутствие такого параметра как угол обзора — изображение видно без потери качества с любого угла Ш мгновенный отклик (на порядок выше, чем у LCD) — по сути полное отсутствие инерционности Ш более качественная цветопередача (высокий контраст) Ш более низкое энергопотребление при той же яркости Ш возможность создания гибких экранов Ш большой диапазон рабочих температур (от − 40 до +70° C)
OLED- и LEP-дисплеи Яркость OLED дисплеи обеспечивают яркость излучения от нескольких кд/м 2 (для ночной работы) до очень высоких яркостей — свыше 100 000 кд/м 2, причем их яркость может регулироваться в очень широком динамическом диапазоне. Так как срок службы дисплея обратно пропорционален его яркости, для приборов рекомендуется работа при более умеренных уровнях яркости до 1000 кд/м 2. При освещении LCD-дисплея ярким лучом света появляются блики, а картинка на OLED-экране останется яркой и насыщенной при любом уровне освещенности (даже при прямом попадании солнечных лучей на дисплей). Контрастность Здесь OLED также лидер. OLED-дисплеи обладают контрастностью 1000000: 1 (Контрастность LCD 1300: 1, CRT 2000: 1) Углы обзора Технология OLED позволяет смотреть на дисплей с любой стороны и под любым углом, причем без потери качества изображения. Энергопотребление OLED дисплеев в полтора раза ниже, чем LCD.
OLED- и LEP-дисплеи Основные направления исследований разработчиков OLED-панелей Ш PHOLED (Phosphorescent OLED) — технология, являющаяся достижением Universal Display Corporation (UDC) совместно с Принстонским университетом и университетом Южной Калифорнии. Как и все OLED, PHOLED функционируют следующим образом: электрический ток подводится к органическим молекулам, которые испускают яркий свет. Однако, PHOLED используют принцип электрофосфоресценции, чтобы преобразовать до 100 % электрической энергии в свет. Преимуществам PHOLED-дисплеев можно отнести яркие, насыщенные цвета, а также достаточно долгий срок службы.
OLED- и LEP-дисплеи Основные направления исследований разработчиков OLED-панелей Ш TOLED — прозрачные светоизлучающие устройства TOLED (Transparent and Top-emitting OLED) — технология, позволяющая создавать прозрачные (Transparent) дисплеи, а также достигнуть более высокого уровня контрастности. Прозрачные TOLEDдисплеи: направление излучения света может быть только вверх, только вниз или в оба направления (прозрачный). TOLED может существенно улучшить контраст, что улучшает читабельность дисплея при ярком солнечном свете. Так как TOLED на 70 % прозрачны при выключении, то их можно крепить прямо на лобовое стекло автомобиля, на витрины магазинов или для установки в шлеме виртуальной реальности.
OLED- и LEP-дисплеи Основные направления исследований разработчиков OLED-панелей Ш FOLED (Flexible OLED) — главная особенность — гибкость OLED-дисплея. Используется пластик или гибкая металлическая пластина в качестве подложки с одной стороны, и OLED-ячеек и герметичной тонкой защитной пленки — с другой. Преимущества FOLED: ультратонкость дисплея, сверхнизкий вес, прочность, долговечность и гибкость, которая позволяет применять OLED-панели в самых неожиданных местах.
OLED- и LEP-дисплеи Основные направления исследований разработчиков OLED-панелей Ш Staked OLED — технология экрана от UDC (сложенные OLED). SOLED используют следующую архитектуру: изображение подпикселов складывается (красные, синие и зеленые элементы в каждом пикселе) вертикально вместо того, чтобы располагаться рядом, как это происходит в ЖК-дисплее или электронно-лучевой трубке. В SOLED каждым элементом подпиксела можно управлять независимо. Цвет пиксела может быть отрегулирован при изменении тока, проходящего через три цветных элемента (в нецветных дисплеях используется модуляция ширины импульса). Яркостью управляют, меняя силу тока. Преимущества SOLED: высокая плотность заполнения дисплея органическими ячейками, посредством чего достигается хорошее разрешение, а значит, высококачественная картинка. (В SOLED-дисплеях в 3 раза улучшено качество изображения в сравнении с ЖК и ЭЛТ).
Сравнение производства TFT- и OLED-дисплеев Производство OLED-дисплея Производство TFT-дисплея

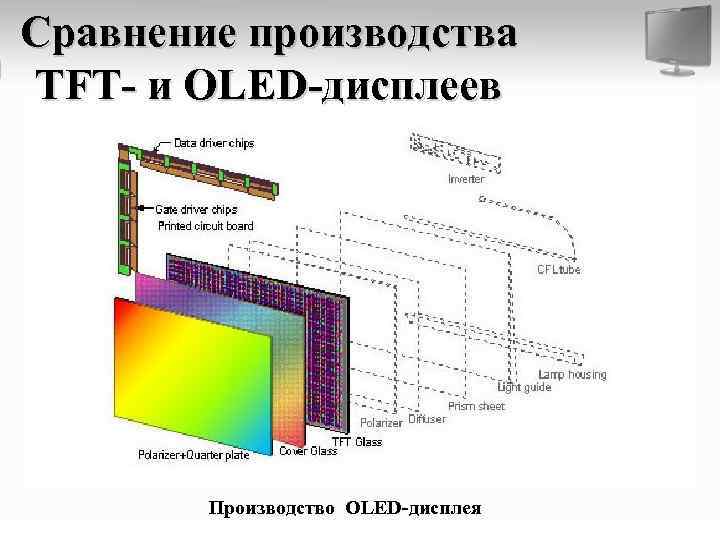

Сравнение производства TFT- и OLED-дисплеев Производство OLED-дисплея

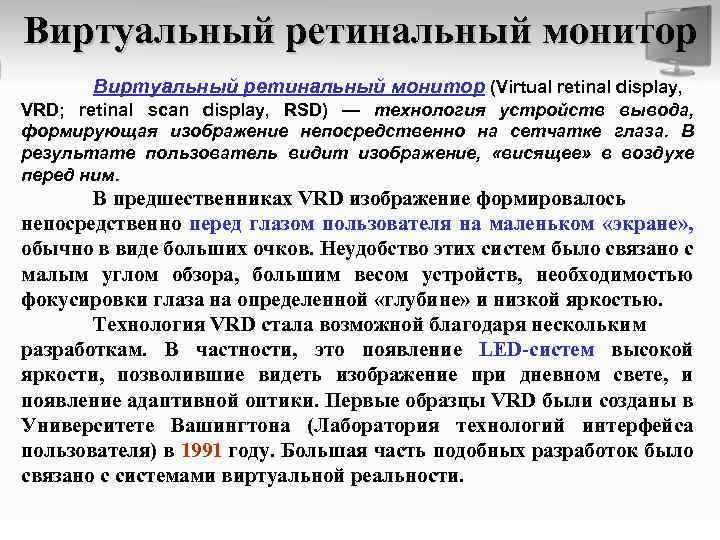

Виртуальный ретинальный монитор (Virtual retinal display, VRD; retinal scan display, RSD) — технология устройств вывода, формирующая изображение непосредственно на сетчатке глаза. В результате пользователь видит изображение, «висящее» в воздухе перед ним. В предшественниках VRD изображение формировалось непосредственно перед глазом пользователя на маленьком «экране» , обычно в виде больших очков. Неудобство этих систем было связано с малым углом обзора, большим весом устройств, необходимостью фокусировки глаза на определенной «глубине» и низкой яркостью. Технология VRD стала возможной благодаря нескольким разработкам. В частности, это появление LED-систем высокой яркости, позволившие видеть изображение при дневном свете, и появление адаптивной оптики. Первые образцы VRD были созданы в Университете Вашингтона (Лаборатория технологий интерфейса пользователя) в 1991 году. Большая часть подобных разработок было связано с системами виртуальной реальности.
Виртуальный ретинальный монитор Позже возник интерес к VRD как к устройству вывода для портативных устройств. Рассматривался такой вариант использования: пользователь помещает устройство перед собой, система обнаруживает глаз и проецирует на него изображение, используя методы компенсации движения. В таком виде небольшое VRD-устройство могло бы заменить полноразмерный монитор. Преимущества • VRD, проецирующая изображение на один глаз, позволяет видеть одновременно компьютерное изображение и реальный объект, что может применяться для создания иллюзии «рентгеновского зрения» — отображения внутренних частей устройств и органов (при ремонте автомобиля, хирургии). • VRD, проецирующая изображение на оба глаза, позволяет создавать реалистичные трехмерные сцены. VRD поддерживает динамическую перефокусировку, что обеспечивает более высокий уровень реализма, чем у классических шлемов виртуальной реальности. Система, примененная в мобильном телефоне или ноутбуке, может существенно увеличить время работы устройства от батареи благодаря «целевой доставке» изображения непосредственно на сетчатку глаза

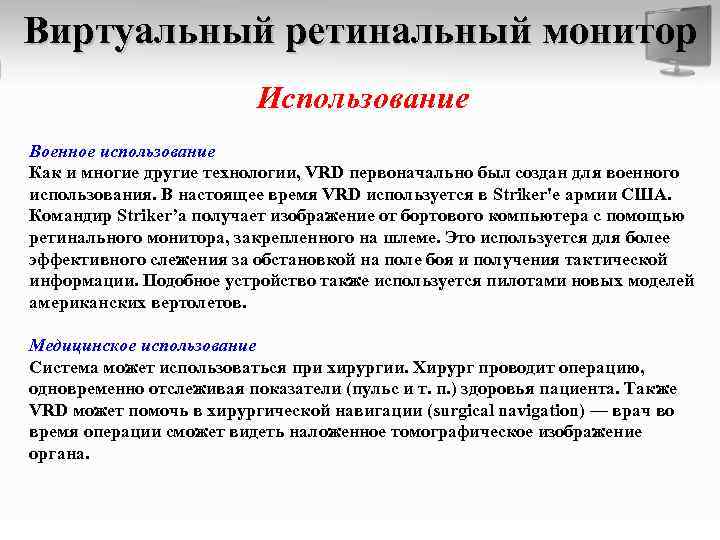

Виртуальный ретинальный монитор Использование Военное использование Как и многие другие технологии, VRD первоначально был создан для военного использования. В настоящее время VRD используется в Striker'е армии США. Командир Striker’а получает изображение от бортового компьютера с помощью ретинального монитора, закрепленного на шлеме. Это используется для более эффективного слежения за обстановкой на поле боя и получения тактической информации. Подобное устройство также используется пилотами новых моделей американских вертолетов. Медицинское использование Система может использоваться при хирургии. Хирург проводит операцию, одновременно отслеживая показатели (пульс и т. п. ) здоровья пациента. Также VRD может помочь в хирургической навигации (surgical navigation) — врач во время операции сможет видеть наложенное томографическое изображение органа.
Виртуальный ретинальный монитор Безопасность Считается, что VRD с использованием лазера и LED-элементов безопасны для человеческого глаза, поскольку они имеют низкую интенсивность, луч достаточно широк и не направлен на одну точку долгое время. Принцип работы цветного VRD-дисплея

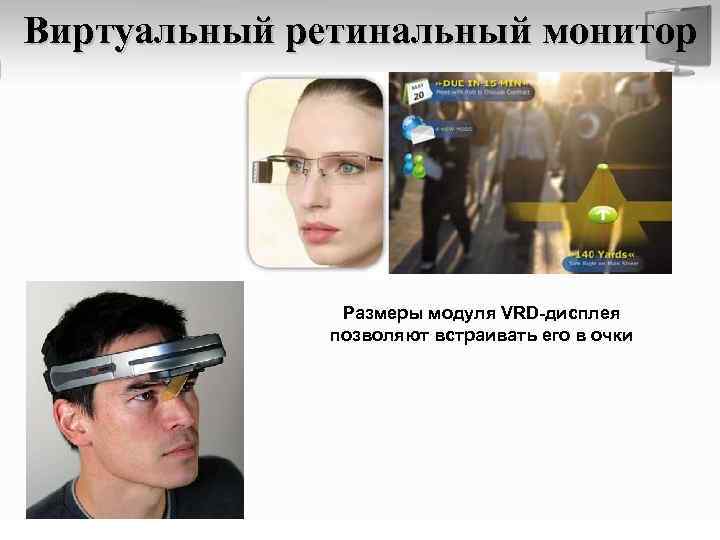

Виртуальный ретинальный монитор Размеры модуля VRD-дисплея позволяют встраивать его в очки

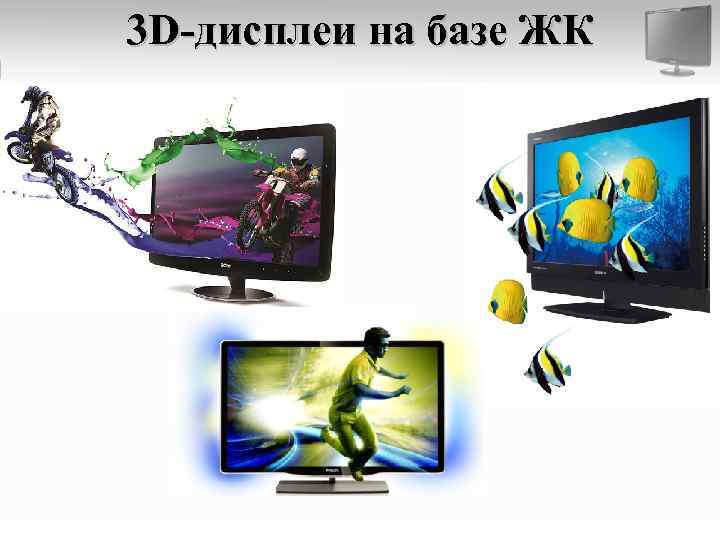

3 D-дисплеи на базе ЖК
3 D-дисплеи на базе ЖК Стереодисплей, он же 3 D дисплей или трёхмерный дисплей — общие названия для устройств визуального отображения информации, позволяющих создавать у зрителя иллюзию частичного либо полного погружения в сцену и наличия реального объёма у демонстрируемых объектов. К настоящему моменту разработано несколько технологий производства дисплеев, создающих у пользователя правдоподобную иллюзию объемного (трехмерного) цветного изображения без применения вспомогательных средств (очков и пр. ). Нужного эффекта можно достичь, оснастив обычный ЖКдисплей так называемым параллакс-барьером (например, пленкой с чередующимися непрозрачными вертикальными полосками и узкими прозрачными зазорами между ними). Если шаг полосок параллакс-барьера равен ширине двух пикселов, то при отклонении в одну сторону от осевой линии монитора наблюдатель сможет видеть только четные столбцы пикселов, а при отклонении в другую — нечетные.

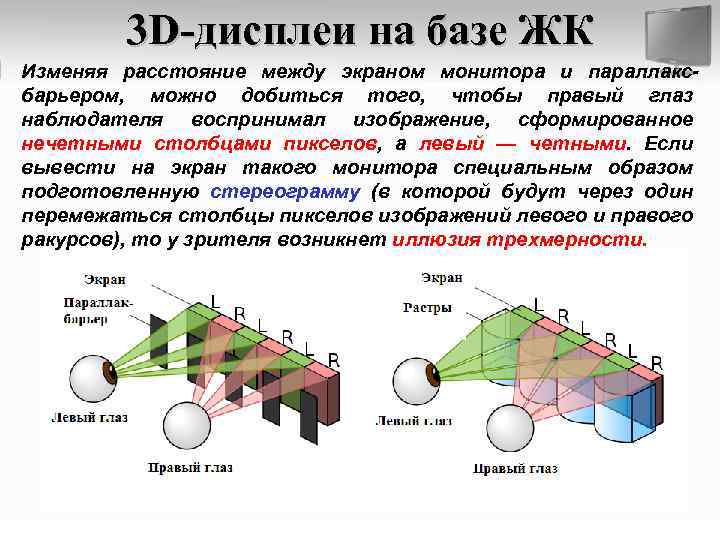

3 D-дисплеи на базе ЖК Изменяя расстояние между экраном монитора и параллаксбарьером, можно добиться того, чтобы правый глаз наблюдателя воспринимал изображение, сформированное нечетными столбцами пикселов, а левый — четными. Если вывести на экран такого монитора специальным образом подготовленную стереограмму (в которой будут через один перемежаться столбцы пикселов изображений левого и правого ракурсов), то у зрителя возникнет иллюзия трехмерности.

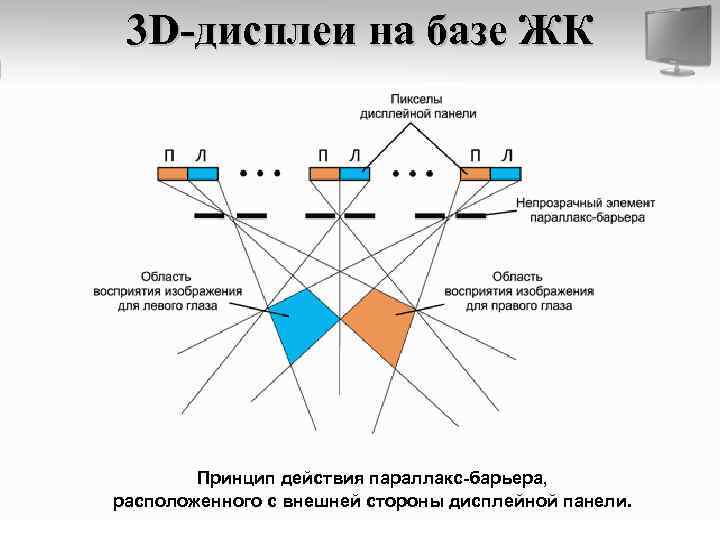

3 D-дисплеи на базе ЖК Принцип действия параллакс-барьера, расположенного с внешней стороны дисплейной панели.
3 D-дисплеи на базе ЖК Принцип действия активного параллакс-барьера между ЖК-панелью и лампой подсветки

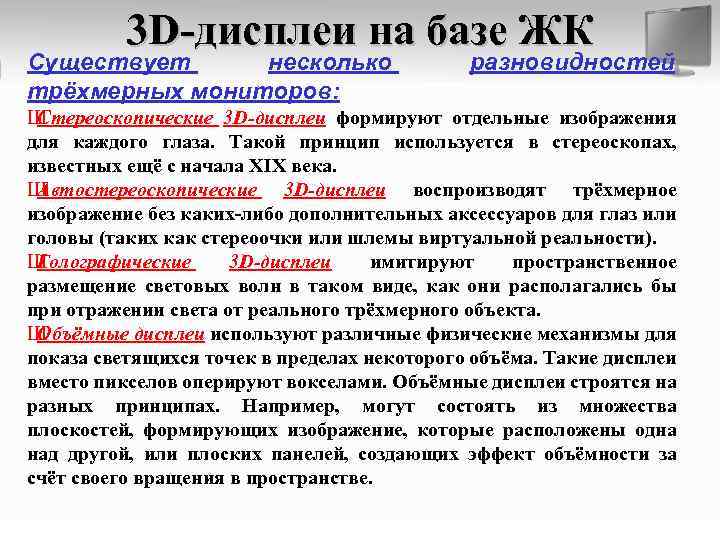

3 D-дисплеи на базе ЖК Существует несколько трёхмерных мониторов: разновидностей Ш Стереоскопические 3 D-дисплеи формируют отдельные изображения для каждого глаза. Такой принцип используется в стереоскопах, известных ещё с начала XIX века. Ш Автостереоскопические 3 D-дисплеи воспроизводят трёхмерное изображение без каких-либо дополнительных аксессуаров для глаз или головы (таких как стереоочки или шлемы виртуальной реальности). Ш Голографические 3 D-дисплеи имитируют пространственное размещение световых волн в таком виде, как они располагались бы при отражении света от реального трёхмерного объекта. Ш Объёмные дисплеи используют различные физические механизмы для показа светящихся точек в пределах некоторого объёма. Такие дисплеи вместо пикселов оперируют вокселами. Объёмные дисплеи строятся на разных принципах. Например, могут состоять из множества плоскостей, формирующих изображение, которые расположены одна над другой, или плоских панелей, создающих эффект объёмности за счёт своего вращения в пространстве.

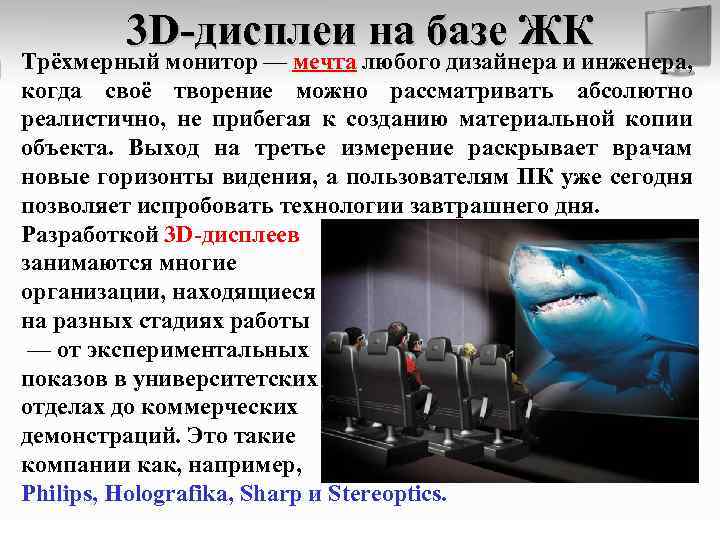

3 D-дисплеи на базе ЖК Трёхмерный монитор — мечта любого дизайнера и инженера, когда своё творение можно рассматривать абсолютно реалистично, не прибегая к созданию материальной копии объекта. Выход на третье измерение раскрывает врачам новые горизонты видения, а пользователям ПК уже сегодня позволяет испробовать технологии завтрашнего дня. Разработкой 3 D-дисплеев занимаются многие организации, находящиеся на разных стадиях работы — от экспериментальных показов в университетских отделах до коммерческих демонстраций. Это такие компании как, например, Philips, Holografika, Sharp и Stereoptics.

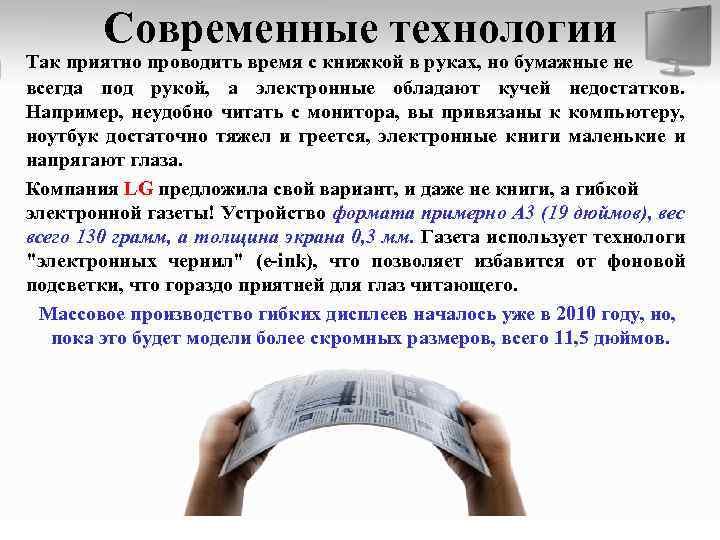

Современные технологии Так приятно проводить время с книжкой в руках, но бумажные не всегда под рукой, а электронные обладают кучей недостатков. Например, неудобно читать с монитора, вы привязаны к компьютеру, ноутбук достаточно тяжел и греется, электронные книги маленькие и напрягают глаза. Компания LG предложила свой вариант, и даже не книги, а гибкой электронной газеты! Устройство формата примерно А 3 (19 дюймов), вес всего 130 грамм, а толщина экрана 0, 3 мм. Газета использует технологи "электронных чернил" (e-ink), что позволяет избавится от фоновой подсветки, что гораздо приятней для глаз читающего. Массовое производство гибких дисплеев началось уже в 2010 году, но, пока это будет модели более скромных размеров, всего 11, 5 дюймов.

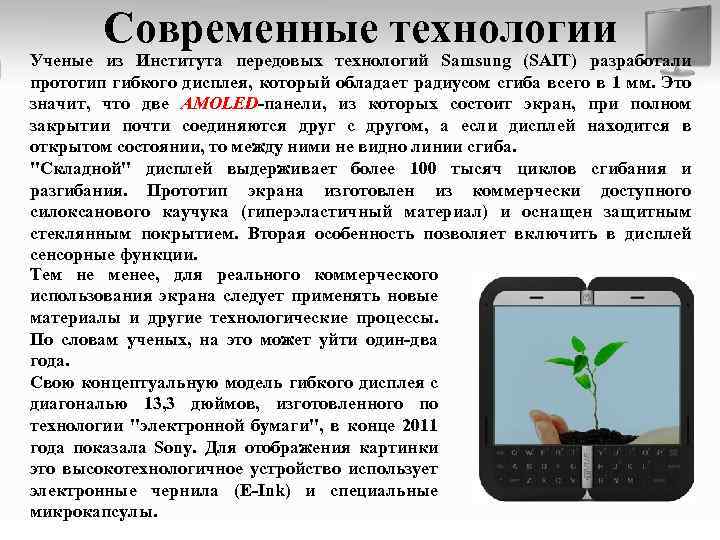

Современные технологии Ученые из Института передовых технологий Samsung (SAIT) разработали прототип гибкого дисплея, который обладает радиусом сгиба всего в 1 мм. Это значит, что две AMOLED-панели, из которых состоит экран, при полном закрытии почти соединяются друг с другом, а если дисплей находится в открытом состоянии, то между ними не видно линии сгиба. "Складной" дисплей выдерживает более 100 тысяч циклов сгибания и разгибания. Прототип экрана изготовлен из коммерчески доступного силоксанового каучука (гиперэластичный материал) и оснащен защитным стеклянным покрытием. Вторая особенность позволяет включить в дисплей сенсорные функции. Тем не менее, для реального коммерческого использования экрана следует применять новые материалы и другие технологические процессы. По словам ученых, на это может уйти один-два года. Свою концептуальную модель гибкого дисплея с диагональю 13, 3 дюймов, изготовленного по технологии "электронной бумаги", в конце 2011 года показала Sony. Для отображения картинки это высокотехнологичное устройство использует электронные чернила (E-Ink) и специальные микрокапсулы.

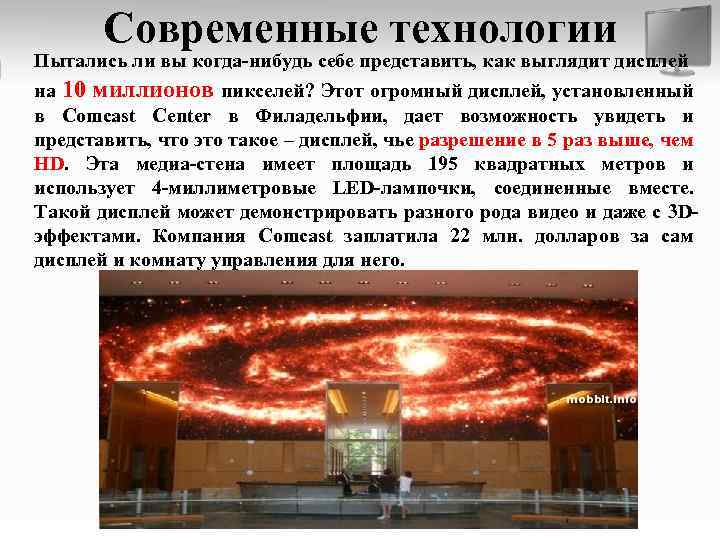

Современные технологии Пытались ли вы когда-нибудь себе представить, как выглядит дисплей на 10 миллионов пикселей? Этот огромный дисплей, установленный в Comcast Center в Филадельфии, дает возможность увидеть и представить, что это такое – дисплей, чье разрешение в 5 раз выше, чем HD. Эта медиа-стена имеет площадь 195 квадратных метров и использует 4 -миллиметровые LED-лампочки, соединенные вместе. Такой дисплей может демонстрировать разного рода видео и даже с 3 Dэффектами. Компания Comcast заплатила 22 млн. долларов за сам дисплей и комнату управления для него.

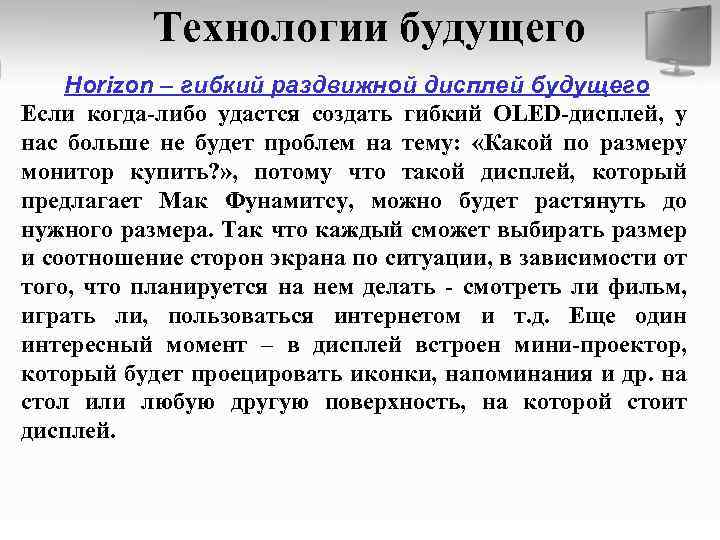

Технологии будущего Horizon – гибкий раздвижной дисплей будущего Если когда-либо удастся создать гибкий OLED-дисплей, у нас больше не будет проблем на тему: «Какой по размеру монитор купить? » , потому что такой дисплей, который предлагает Мак Фунамитсу, можно будет растянуть до нужного размера. Так что каждый сможет выбирать размер и соотношение сторон экрана по ситуации, в зависимости от того, что планируется на нем делать - смотреть ли фильм, играть ли, пользоваться интернетом и т. д. Еще один интересный момент – в дисплей встроен мини-проектор, который будет проецировать иконки, напоминания и др. на стол или любую другую поверхность, на которой стоит дисплей.

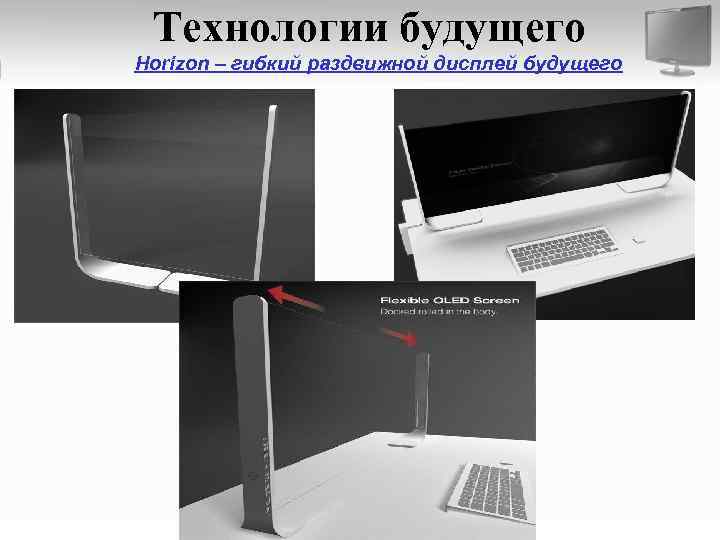

Технологии будущего Horizon – гибкий раздвижной дисплей будущего

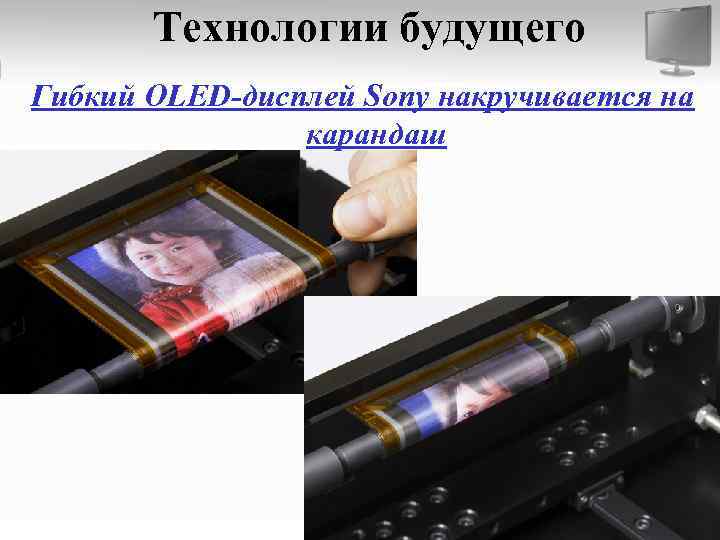

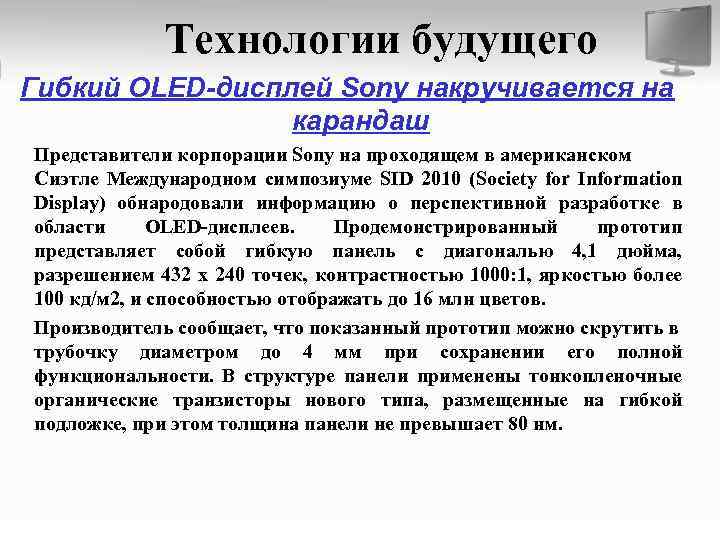

Технологии будущего Гибкий OLED-дисплей Sony накручивается на карандаш Представители корпорации Sony на проходящем в американском Сиэтле Международном симпозиуме SID 2010 (Society for Information Display) обнародовали информацию о перспективной разработке в области OLED-дисплеев. Продемонстрированный прототип представляет собой гибкую панель с диагональю 4, 1 дюйма, разрешением 432 x 240 точек, контрастностью 1000: 1, яркостью более 100 кд/м 2, и способностью отображать до 16 млн цветов. Производитель сообщает, что показанный прототип можно скрутить в трубочку диаметром до 4 мм при сохранении его полной функциональности. В структуре панели применены тонкопленочные органические транзисторы нового типа, размещенные на гибкой подложке, при этом толщина панели не превышает 80 нм.
Технологии будущего Гибкий OLED-дисплей Sony накручивается на карандаш Для того, чтобы поднять качество OLED-дисплеев на новый уровень, специалисты Sony разработали новый органический полупроводниковый материал, который является PXX-производным (peri-Xanthenoxanthene). В отличие от применявшихся ранее пентаценовых органических полупроводников, новый материал гораздо лучше противостоит воздействию кислорода, влаги, тепла и солнечного света, и обладает в восемь раз лучшими модуляционными характеристиками. Впечатляющие показатели гибкости стали возможны благодаря тому, что необходимость в "жестких" управляющих микросхемах отпала. Инженеры компании сообщают о том, что дисплей сохраняет возможность отображать видео даже после 1000 циклов сворачивания-растяжения.
Технологии будущего Гибкий OLED-дисплей Sony накручивается на карандаш

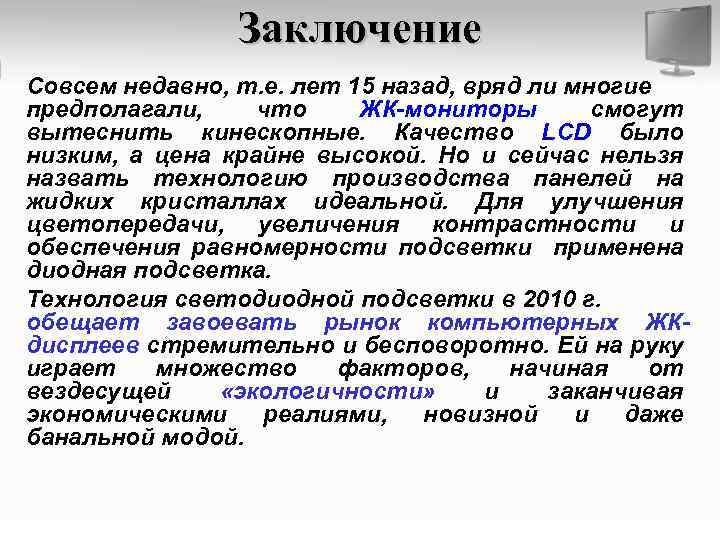

Заключение Совсем недавно, т. е. лет 15 назад, вряд ли многие предполагали, что ЖК-мониторы смогут вытеснить кинескопные. Качество LCD было низким, а цена крайне высокой. Но и сейчас нельзя назвать технологию производства панелей на жидких кристаллах идеальной. Для улучшения цветопередачи, увеличения контрастности и обеспечения равномерности подсветки применена диодная подсветка. Технология светодиодной подсветки в 2010 г. обещает завоевать рынок компьютерных ЖКдисплеев стремительно и бесповоротно. Ей на руку играет множество факторов, начиная от вездесущей «экологичности» и заканчивая экономическими реалиями, новизной и даже банальной модой.

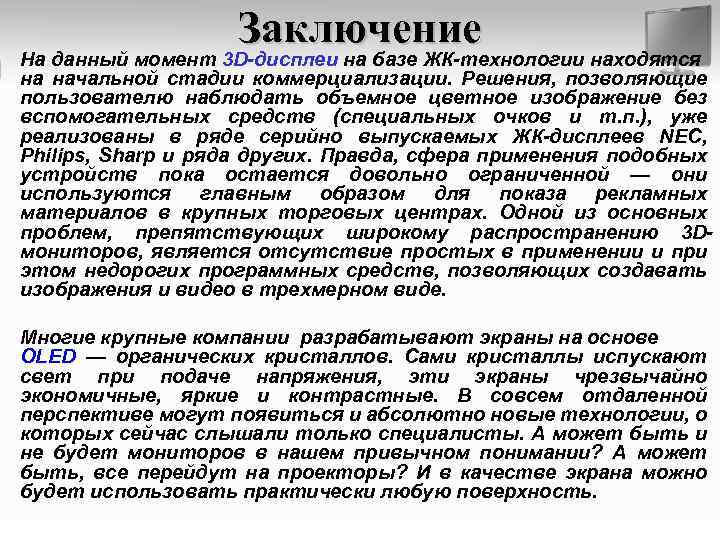

Заключение На данный момент 3 D-дисплеи на базе ЖК-технологии находятся на начальной стадии коммерциализации. Решения, позволяющие пользователю наблюдать объемное цветное изображение без вспомогательных средств (специальных очков и т. п. ), уже реализованы в ряде серийно выпускаемых ЖК-дисплеев NEC, Philips, Sharp и ряда других. Правда, сфера применения подобных устройств пока остается довольно ограниченной — они используются главным образом для показа рекламных материалов в крупных торговых центрах. Одной из основных проблем, препятствующих широкому распространению 3 Dмониторов, является отсутствие простых в применении и при этом недорогих программных средств, позволяющих создавать изображения и видео в трехмерном виде. Многие крупные компании разрабатывают экраны на основе OLED — органических кристаллов. Сами кристаллы испускают свет при подаче напряжения, эти экраны чрезвычайно экономичные, яркие и контрастные. В совсем отдаленной перспективе могут появиться и абсолютно новые технологии, о которых сейчас слышали только специалисты. А может быть и не будет мониторов в нашем привычном понимании? А может быть, все перейдут на проекторы? И в качестве экрана можно будет использовать практически любую поверхность.
