Введение ЭЛЕКТРОТЕХНИКА Первый трактат по электричеству вышедший

Введение ЭЛЕКТРОТЕХНИКА

Первый трактат по электричеству вышедший в 1753 г. , принадлежит нашему великому соотечественнику М. В. Ломоносову – «Слово о явлениях воздушных, от электрической силой происходящих» , посвященный теории атмосферного электричества.

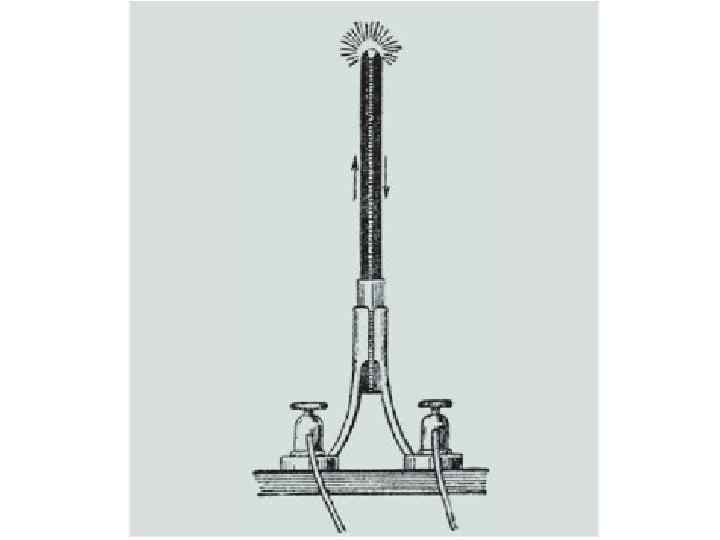

• 1876 г. – П. Н. Яблочков (русский инженер) изобрел электрическую свечу, которая положила начало электрическому освещению; он же был и автором реализации использования переменного электрического тока, а так же создал первый в мире трансформатор.

• Период времени с 1800 по 1880 гг. можно считать периодом становления теории и практики цепей постоянного тока.

Введение американским инженером Штейнметцем комплексного метода расчета цепей переменного тока.

Электротехника — область технических наук, изучающая получение, распределение, преобразование и использование электрической энергии. Электротехника выделилась в самостоятельную науку из физики в конце XIX века. Основное отличие от электроники заключается в том, что электротехника изучает проблемы, связанные с силовыми крупногабаритными электронными компонентами: линии электропередачи, электрические приводы, в то время как в электронике основными компонентами являются полупроводники и интегральные схемы. В другом смысле, в электротехнике основной задачей является передача электрической энергии, а в электронике — информации.

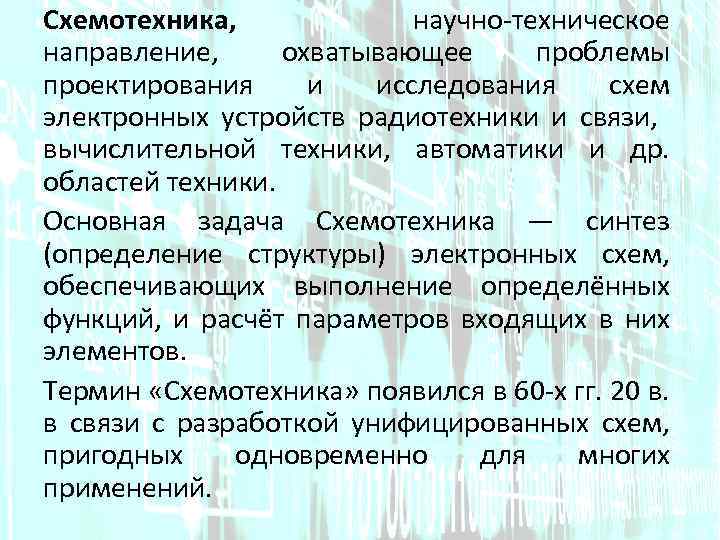

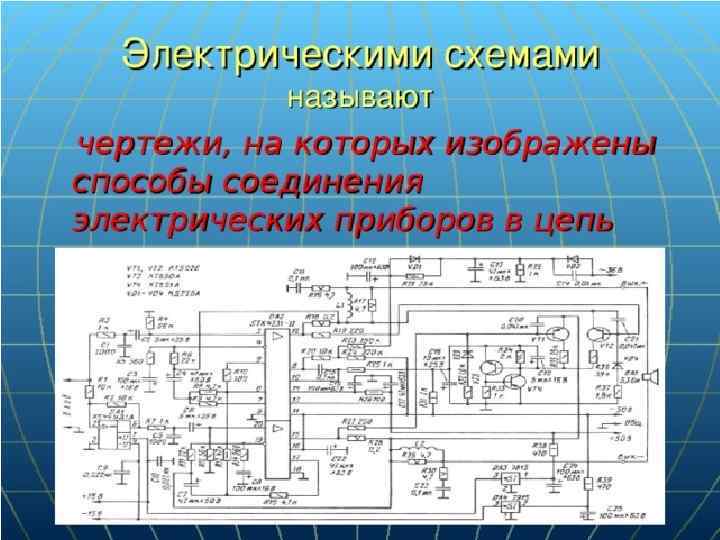

Схемотехника, научно-техническое направление, охватывающее проблемы проектирования и исследования схем электронных устройств радиотехники и связи, вычислительной техники, автоматики и др. областей техники. Основная задача Схемотехника — синтез (определение структуры) электронных схем, обеспечивающих выполнение определённых функций, и расчёт параметров входящих в них элементов. Термин «Схемотехника» появился в 60 -х гг. 20 в. в связи с разработкой унифицированных схем, пригодных одновременно для многих применений.

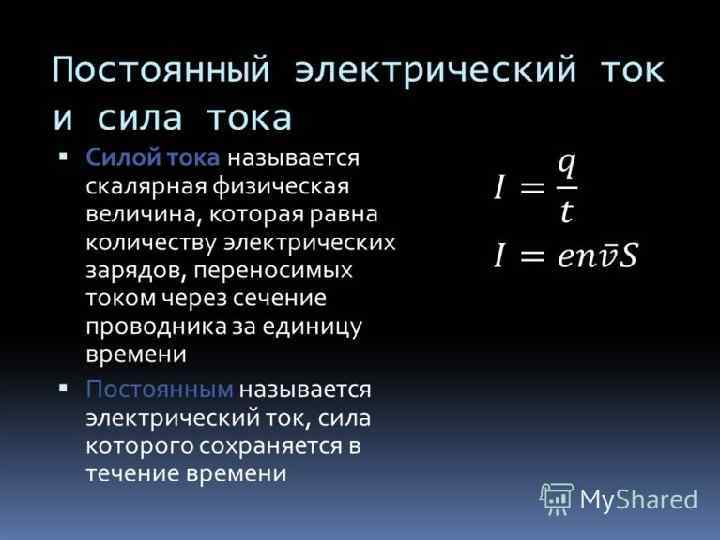

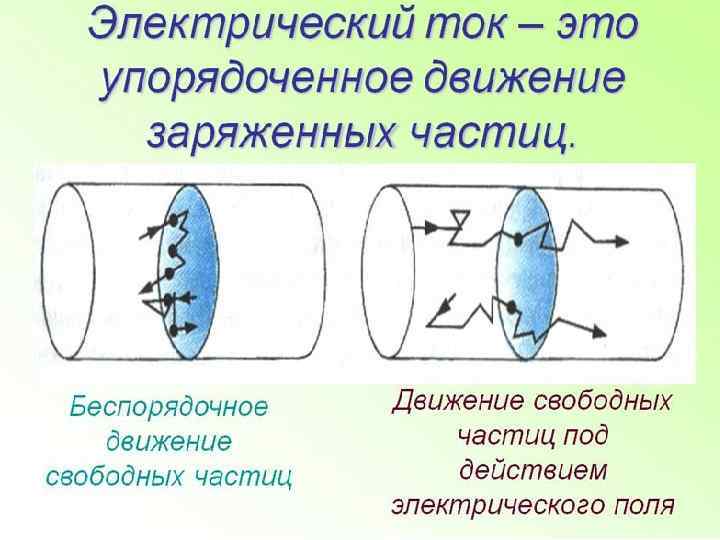

Условиями возникновения электрического тока являются: 1) наличие источника электрической энергии; 2) замкнутость пути, по которому перемещаются заряды. Обозначается величина постоянного тока буквой I. Измеряется ток в амперах, [А]. Величина тока I определяется количеством электричества (зарядов) q, проходящим через поперечное сечение проводника в единицу времени t:

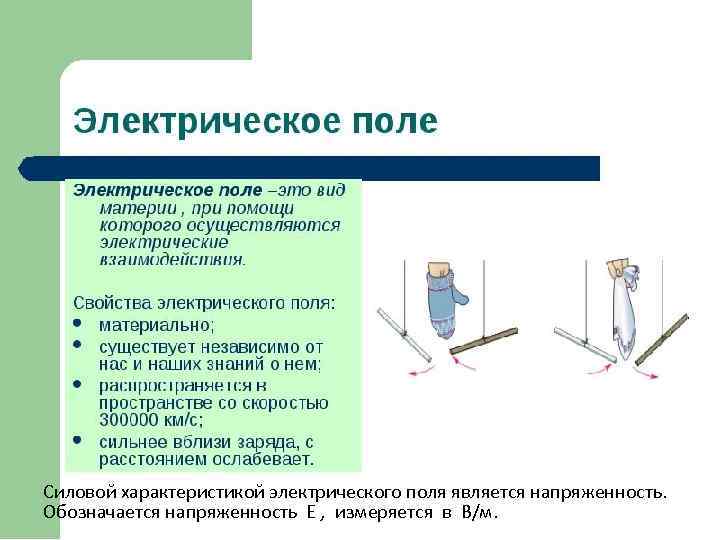

Силовой характеристикой электрического поля является напряженность. Обозначается напряженность Е , измеряется в В/м.

Напряженность каждой точки электрического поля характеризуется силой, с которой поле действует на единицу заряда, помещенного в эту точку и определяется по формуле: где, Е – напряженность электрического поля, F – сила действующая на заряд, q – электрический заряд.

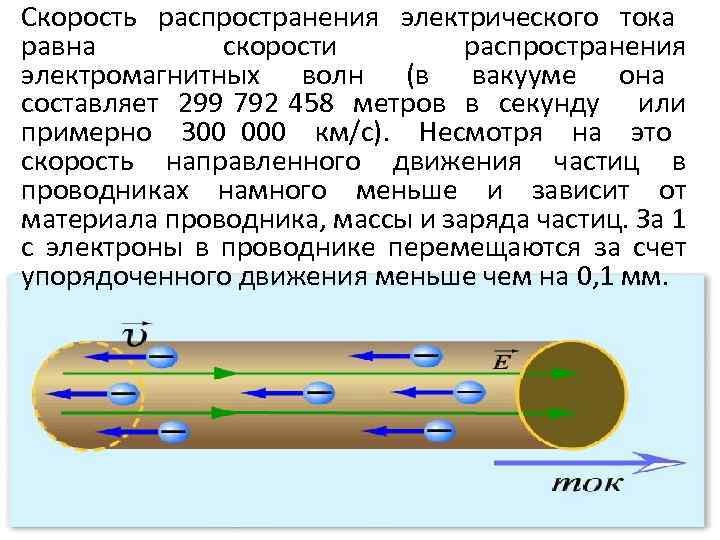

Скорость распространения электрического тока равна скорости распространения электромагнитных волн (в вакууме она составляет 299 792 458 метров в секунду или примерно 300 000 км/с). Несмотря на это скорость направленного движения частиц в проводниках намного меньше и зависит от материала проводника, массы и заряда частиц. За 1 с электроны в проводнике перемещаются за счет упорядоченного движения меньше чем на 0, 1 мм.

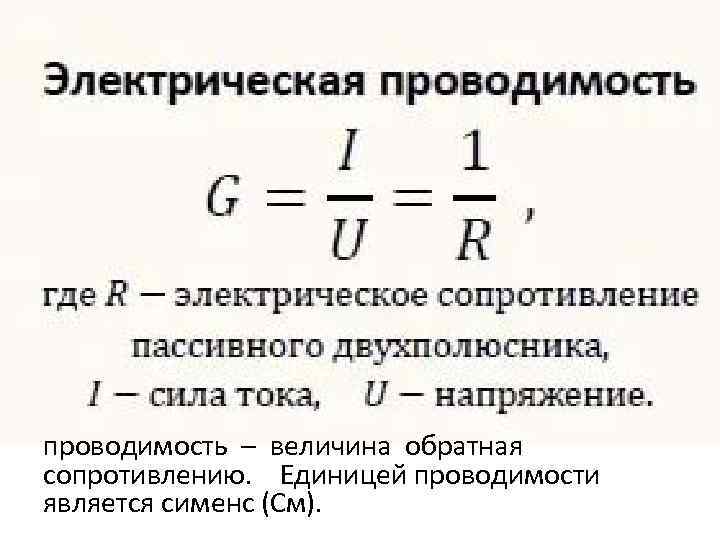

проводимость – величина обратная сопротивлению. Единицей проводимости является сименс (См).

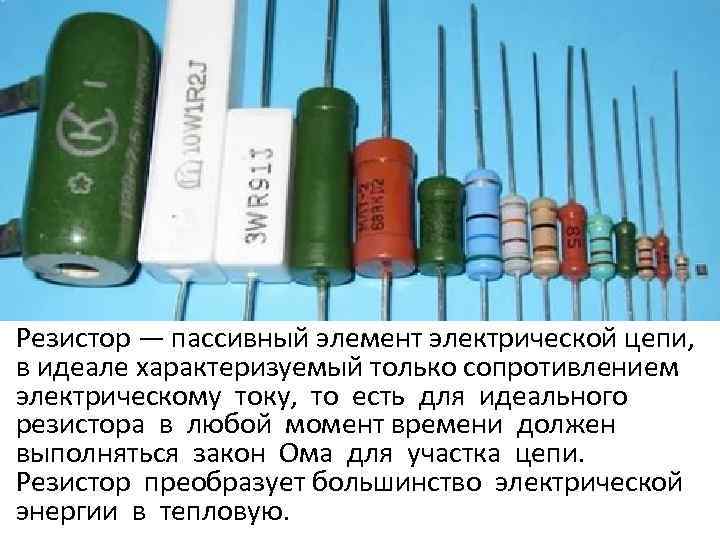

Резистор — пассивный элемент электрической цепи, в идеале характеризуемый только сопротивлением электрическому току, то есть для идеального резистора в любой момент времени должен выполняться закон Ома для участка цепи. Резистор преобразует большинство электрической энергии в тепловую.

Элементом электрической цепи называют идеализированное устройство, отображающее какое-либо из свойств реальной электрической цепи.

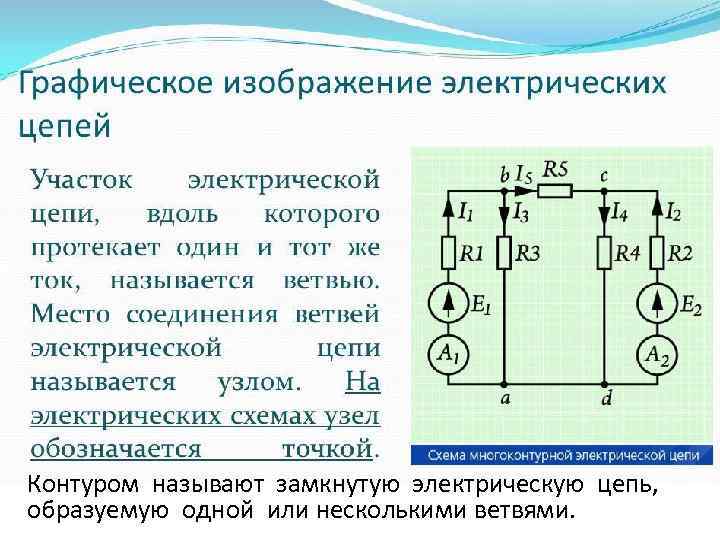

Контуром называют замкнутую электрическую цепь, образуемую одной или несколькими ветвями.

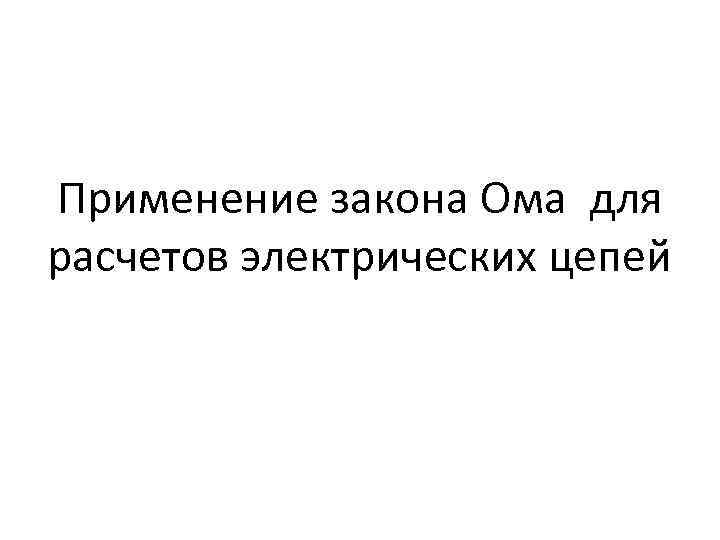

Применение закона Ома для расчетов электрических цепей
