Скачать презентацию Введение Автоматика Электрических Станций и Электроэнергетических Систем 1 Скачать презентацию Введение Автоматика Электрических Станций и Электроэнергетических Систем 1

Вводная Лекция1.ppt

  • Количество слайдов: 40

Введение Автоматика Электрических Станций и Электроэнергетических Систем 1 Введение Автоматика Электрических Станций и Электроэнергетических Систем 1

2 2

3 3

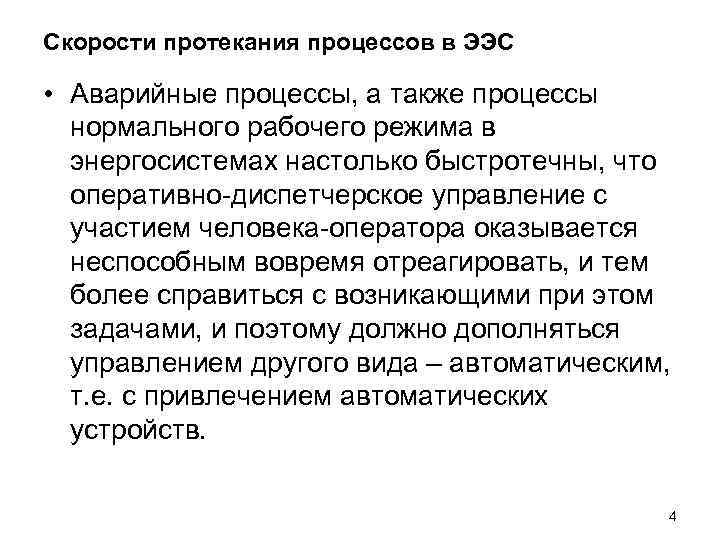

Скорости протекания процессов в ЭЭС • Аварийные процессы, а также процессы нормального рабочего режима Скорости протекания процессов в ЭЭС • Аварийные процессы, а также процессы нормального рабочего режима в энергосистемах настолько быстротечны, что оперативно-диспетчерское управление с участием человека-оператора оказывается неспособным вовремя отреагировать, и тем более справиться с возникающими при этом задачами, и поэтому должно дополняться управлением другого вида – автоматическим, т. е. с привлечением автоматических устройств. 4

5 5

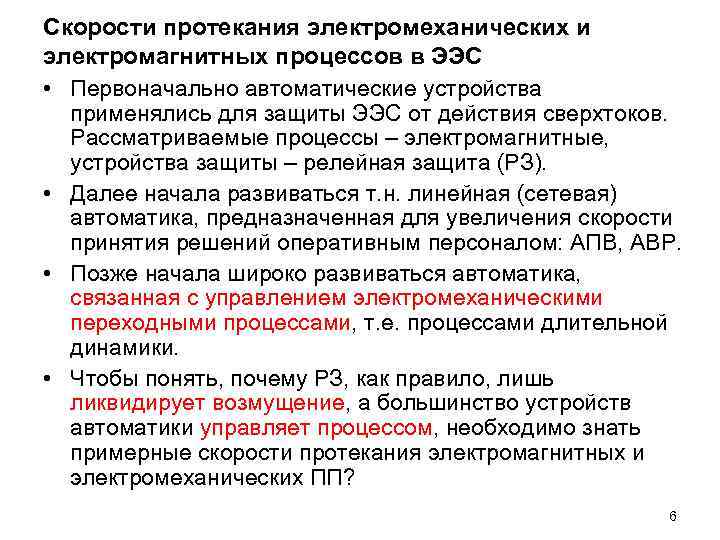

Скорости протекания электромеханических и электромагнитных процессов в ЭЭС • Первоначально автоматические устройства применялись для Скорости протекания электромеханических и электромагнитных процессов в ЭЭС • Первоначально автоматические устройства применялись для защиты ЭЭС от действия сверхтоков. Рассматриваемые процессы – электромагнитные, устройства защиты – релейная защита (РЗ). • Далее начала развиваться т. н. линейная (сетевая) автоматика, предназначенная для увеличения скорости принятия решений оперативным персоналом: АПВ, АВР. • Позже начала широко развиваться автоматика, связанная с управлением электромеханическими переходными процессами, т. е. процессами длительной динамики. • Чтобы понять, почему РЗ, как правило, лишь ликвидирует возмущение, а большинство устройств автоматики управляет процессом, необходимо знать примерные скорости протекания электромагнитных и электромеханических ПП? 6

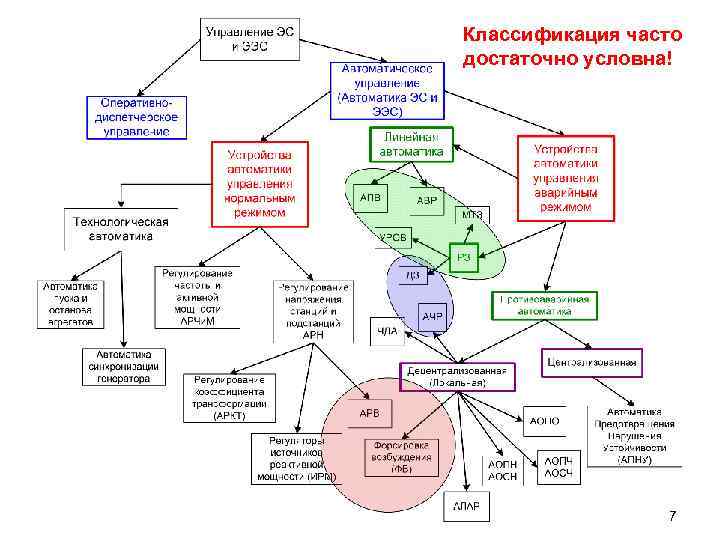

Классификация часто достаточно условна! 7 Классификация часто достаточно условна! 7

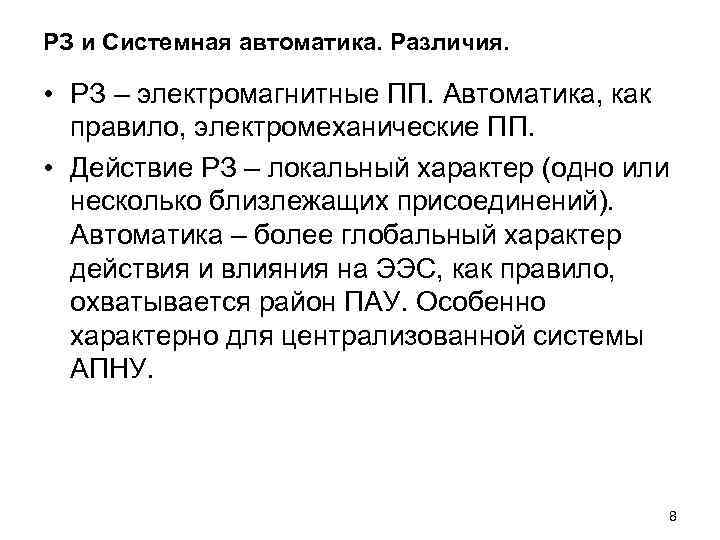

РЗ и Системная автоматика. Различия. • РЗ – электромагнитные ПП. Автоматика, как правило, электромеханические РЗ и Системная автоматика. Различия. • РЗ – электромагнитные ПП. Автоматика, как правило, электромеханические ПП. • Действие РЗ – локальный характер (одно или несколько близлежащих присоединений). Автоматика – более глобальный характер действия и влияния на ЭЭС, как правило, охватывается район ПАУ. Особенно характерно для централизованной системы АПНУ. 8

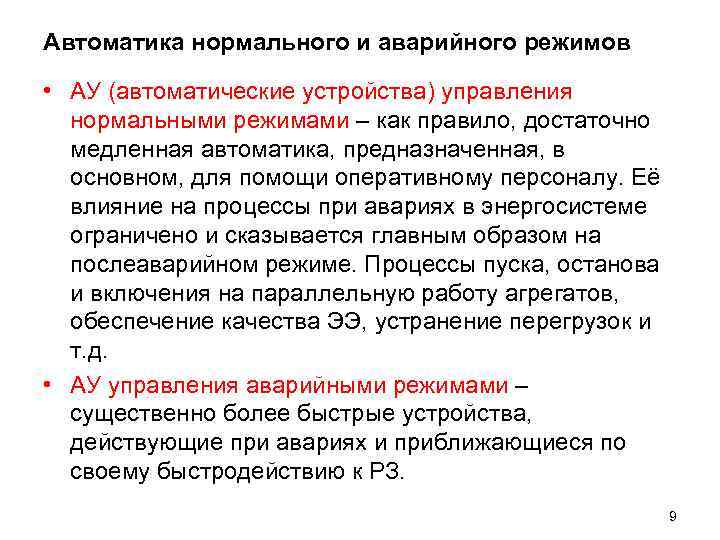

Автоматика нормального и аварийного режимов • АУ (автоматические устройства) управления нормальными режимами – как Автоматика нормального и аварийного режимов • АУ (автоматические устройства) управления нормальными режимами – как правило, достаточно медленная автоматика, предназначенная, в основном, для помощи оперативному персоналу. Её влияние на процессы при авариях в энергосистеме ограничено и сказывается главным образом на послеаварийном режиме. Процессы пуска, останова и включения на параллельную работу агрегатов, обеспечение качества ЭЭ, устранение перегрузок и т. д. • АУ управления аварийными режимами – существенно более быстрые устройства, действующие при авариях и приближающиеся по своему быстродействию к РЗ. 9

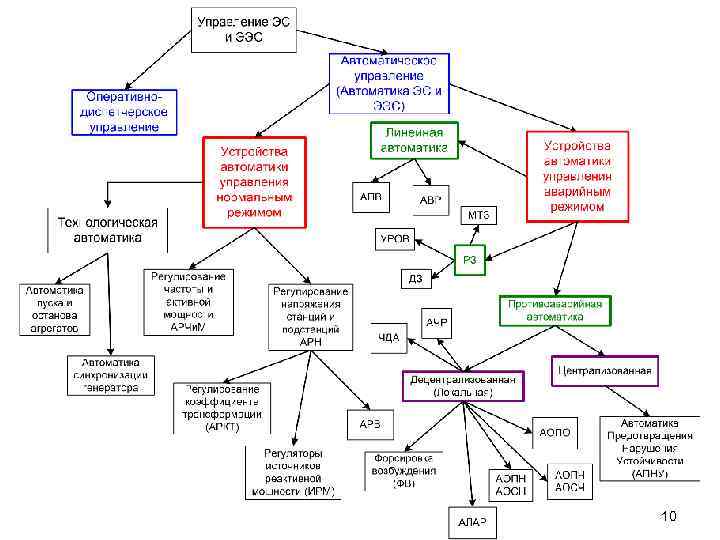

10 10

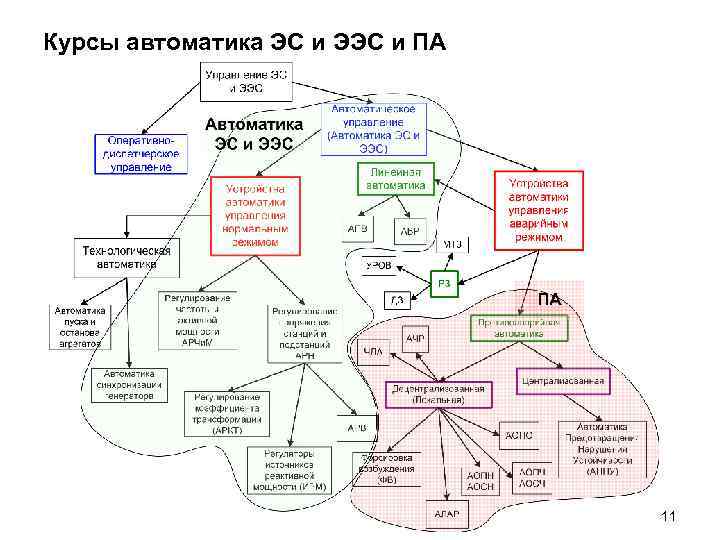

Курсы автоматика ЭС и ЭЭС и ПА 11 Курсы автоматика ЭС и ЭЭС и ПА 11

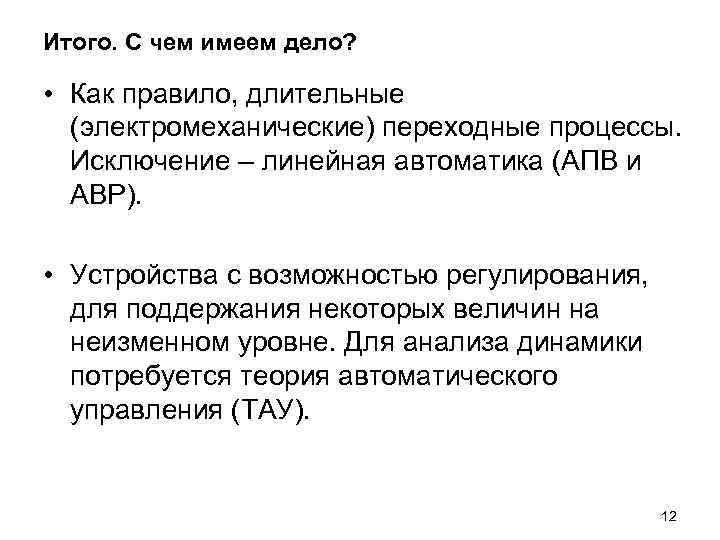

Итого. С чем имеем дело? • Как правило, длительные (электромеханические) переходные процессы. Исключение – Итого. С чем имеем дело? • Как правило, длительные (электромеханические) переходные процессы. Исключение – линейная автоматика (АПВ и АВР). • Устройства с возможностью регулирования, для поддержания некоторых величин на неизменном уровне. Для анализа динамики потребуется теория автоматического управления (ТАУ). 12

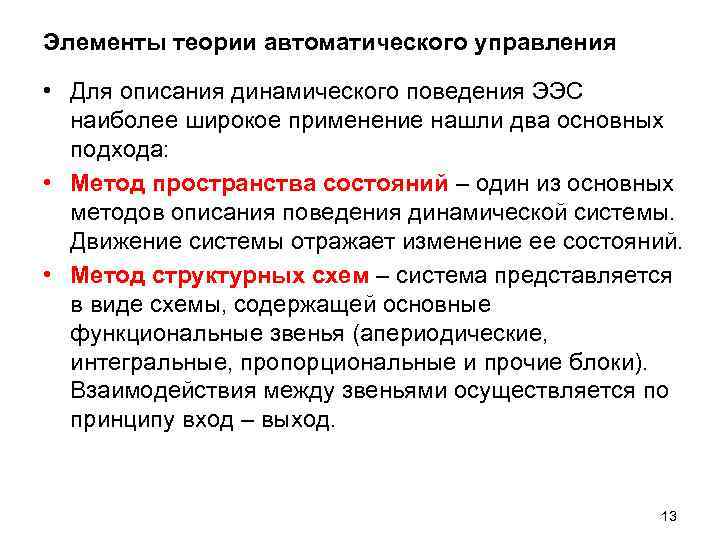

Элементы теории автоматического управления • Для описания динамического поведения ЭЭС наиболее широкое применение нашли Элементы теории автоматического управления • Для описания динамического поведения ЭЭС наиболее широкое применение нашли два основных подхода: • Метод пространства состояний – один из основных методов описания поведения динамической системы. Движение системы отражает изменение ее состояний. • Метод структурных схем – система представляется в виде схемы, содержащей основные функциональные звенья (апериодические, интегральные, пропорциональные и прочие блоки). Взаимодействия между звеньями осуществляется по принципу вход – выход. 13

Метод пространства состояний • Линейная или нелинейная динамическая система n-го порядка может быть описана Метод пространства состояний • Линейная или нелинейная динамическая система n-го порядка может быть описана в виде системы из n уравнений 1 -го порядка: 14

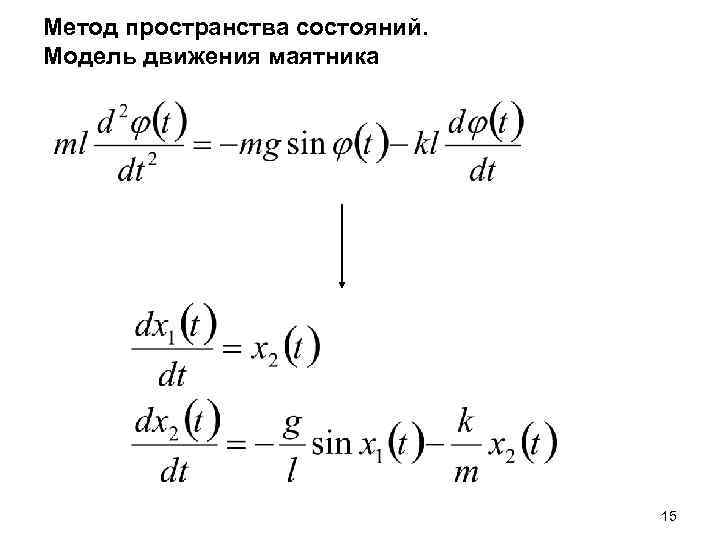

Метод пространства состояний. Модель движения маятника 15 Метод пространства состояний. Модель движения маятника 15

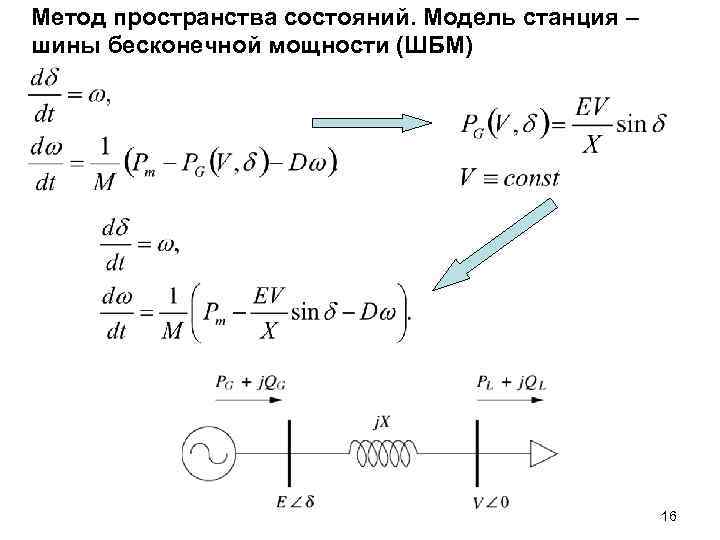

Метод пространства состояний. Модель станция – шины бесконечной мощности (ШБМ) 16 Метод пространства состояний. Модель станция – шины бесконечной мощности (ШБМ) 16

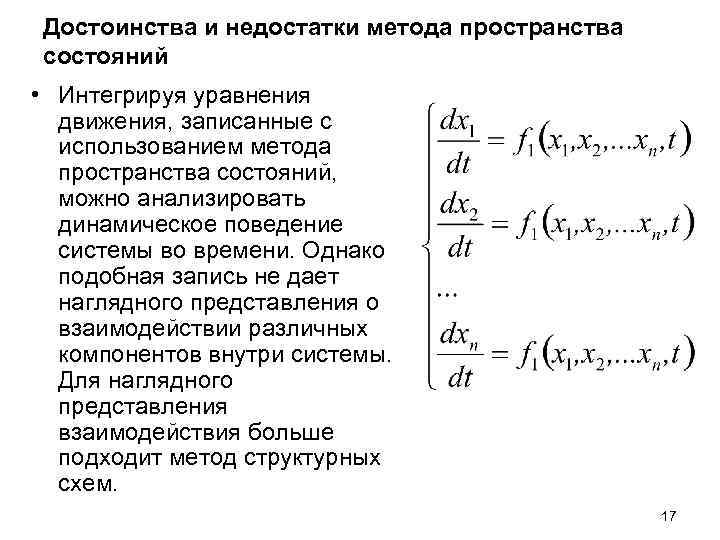

Достоинства и недостатки метода пространства состояний • Интегрируя уравнения движения, записанные с использованием метода Достоинства и недостатки метода пространства состояний • Интегрируя уравнения движения, записанные с использованием метода пространства состояний, можно анализировать динамическое поведение системы во времени. Однако подобная запись не дает наглядного представления о взаимодействии различных компонентов внутри системы. Для наглядного представления взаимодействия больше подходит метод структурных схем. 17

18 18

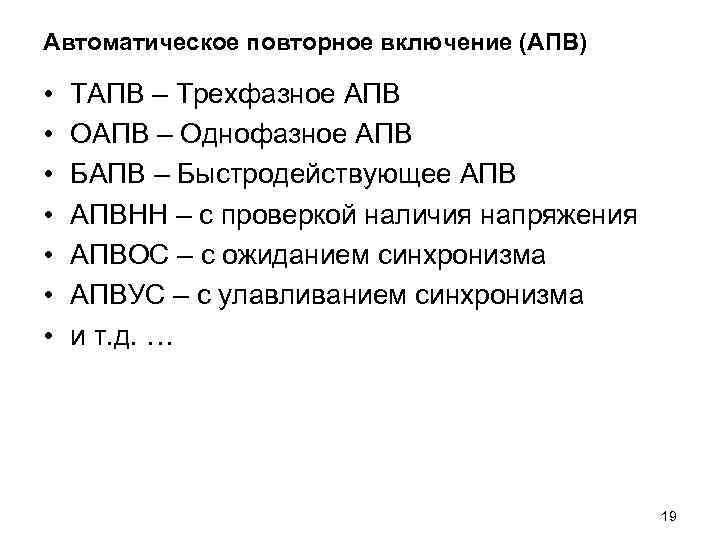

Автоматическое повторное включение (АПВ) • • ТАПВ – Трехфазное АПВ ОАПВ – Однофазное АПВ Автоматическое повторное включение (АПВ) • • ТАПВ – Трехфазное АПВ ОАПВ – Однофазное АПВ БАПВ – Быстродействующее АПВНН – с проверкой наличия напряжения АПВОС – с ожиданием синхронизма АПВУС – с улавливанием синхронизма и т. д. … 19

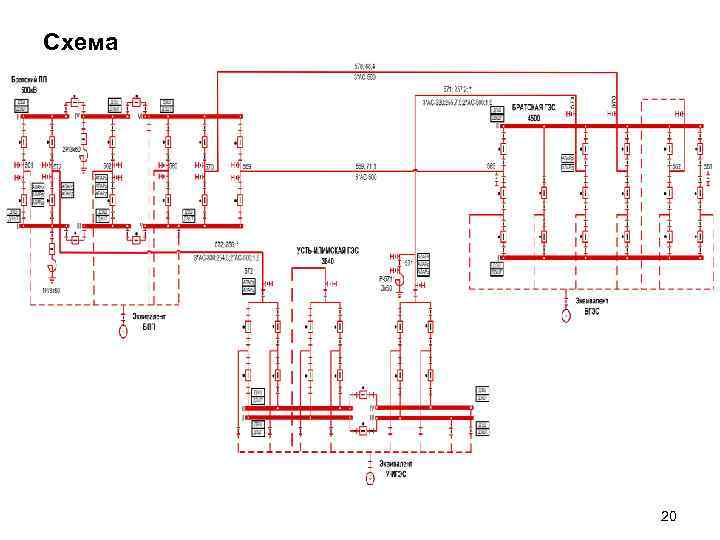

Схема 20 Схема 20

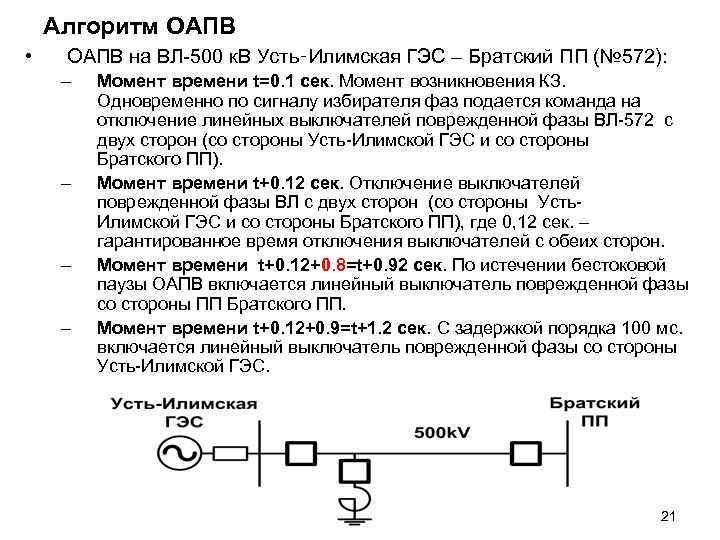

Алгоритм ОАПВ • ОАПВ на ВЛ-500 к. В Усть‑Илимская ГЭС – Братский ПП (№ Алгоритм ОАПВ • ОАПВ на ВЛ-500 к. В Усть‑Илимская ГЭС – Братский ПП (№ 572): – – Момент времени t=0. 1 сек. Момент возникновения КЗ. Одновременно по сигналу избирателя фаз подается команда на отключение линейных выключателей поврежденной фазы ВЛ-572 с двух сторон (со стороны Усть-Илимской ГЭС и со стороны Братского ПП). Момент времени t+0. 12 сек. Отключение выключателей поврежденной фазы ВЛ с двух сторон (со стороны Усть. Илимской ГЭС и со стороны Братского ПП), где 0, 12 сек. – гарантированное время отключения выключателей с обеих сторон. Момент времени t+0. 12+0. 8=t+0. 92 сек. По истечении бестоковой паузы ОАПВ включается линейный выключатель поврежденной фазы со стороны ПП Братского ПП. Момент времени t+0. 12+0. 9=t+1. 2 сек. С задержкой порядка 100 мс. включается линейный выключатель поврежденной фазы со стороны Усть-Илимской ГЭС. 21

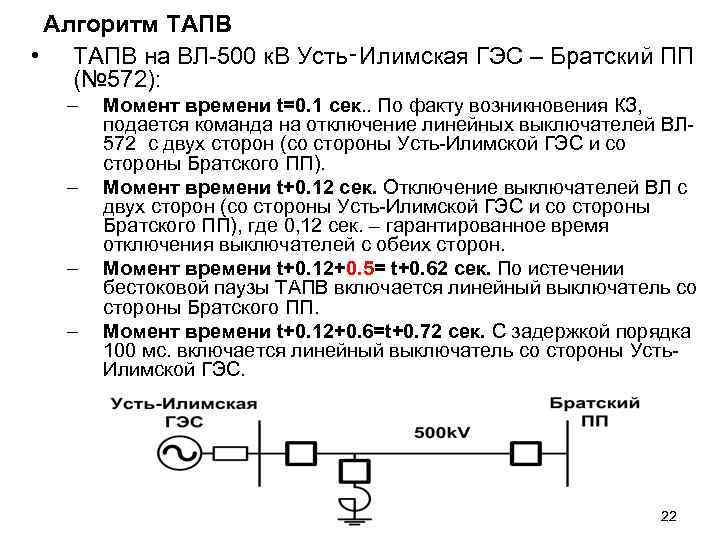

Алгоритм ТАПВ • ТАПВ на ВЛ-500 к. В Усть‑Илимская ГЭС – Братский ПП (№ Алгоритм ТАПВ • ТАПВ на ВЛ-500 к. В Усть‑Илимская ГЭС – Братский ПП (№ 572): – – Момент времени t=0. 1 сек. . По факту возникновения КЗ, подается команда на отключение линейных выключателей ВЛ 572 с двух сторон (со стороны Усть-Илимской ГЭС и со стороны Братского ПП). Момент времени t+0. 12 сек. Отключение выключателей ВЛ с двух сторон (со стороны Усть-Илимской ГЭС и со стороны Братского ПП), где 0, 12 сек. – гарантированное время отключения выключателей с обеих сторон. Момент времени t+0. 12+0. 5= t+0. 62 сек. По истечении бестоковой паузы ТАПВ включается линейный выключатель со стороны Братского ПП. Момент времени t+0. 12+0. 6=t+0. 72 сек. С задержкой порядка 100 мс. включается линейный выключатель со стороны Усть. Илимской ГЭС. 22

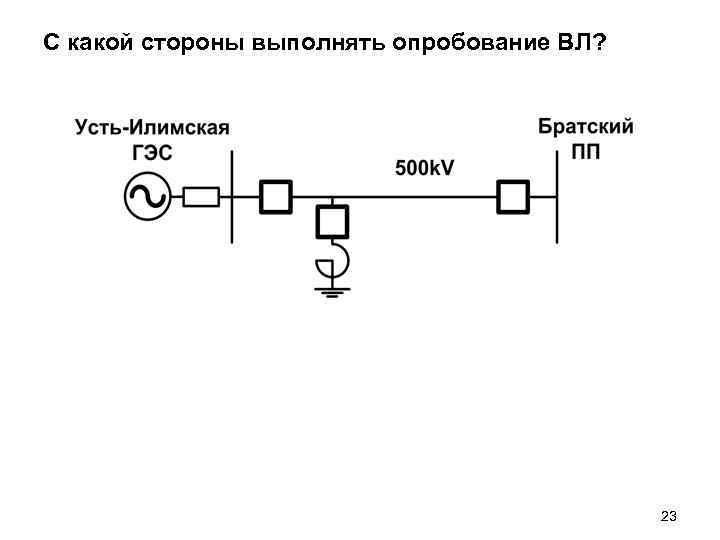

С какой стороны выполнять опробование ВЛ? 23 С какой стороны выполнять опробование ВЛ? 23

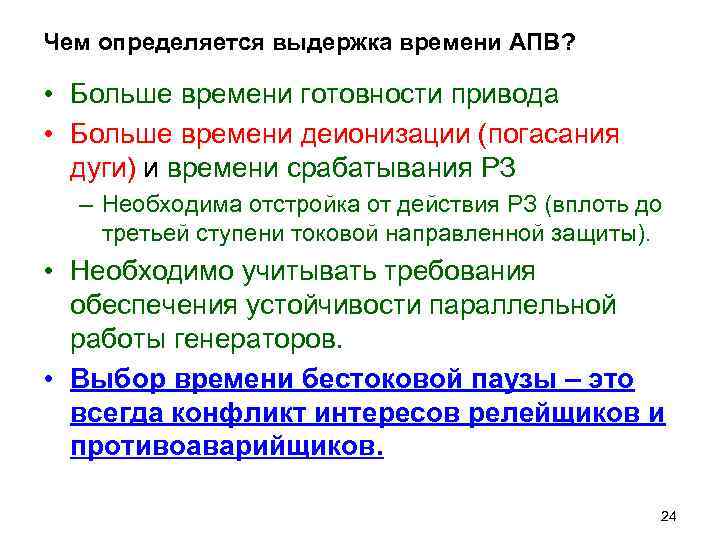

Чем определяется выдержка времени АПВ? • Больше времени готовности привода • Больше времени деионизации Чем определяется выдержка времени АПВ? • Больше времени готовности привода • Больше времени деионизации (погасания дуги) и времени срабатывания РЗ – Необходима отстройка от действия РЗ (вплоть до третьей ступени токовой направленной защиты). • Необходимо учитывать требования обеспечения устойчивости параллельной работы генераторов. • Выбор времени бестоковой паузы – это всегда конфликт интересов релейщиков и противоаварийщиков. 24

Крупные системные аварии и АПВ • Причины возникновения каскадного отключения линий? • Почему не Крупные системные аварии и АПВ • Причины возникновения каскадного отключения линий? • Почему не действовало АПВ на линиях? 25

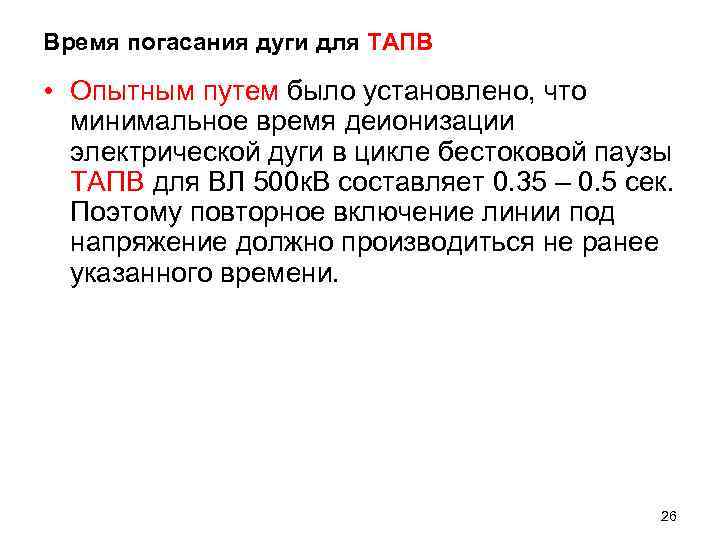

Время погасания дуги для ТАПВ • Опытным путем было установлено, что минимальное время деионизации Время погасания дуги для ТАПВ • Опытным путем было установлено, что минимальное время деионизации электрической дуги в цикле бестоковой паузы ТАПВ для ВЛ 500 к. В составляет 0. 35 – 0. 5 сек. Поэтому повторное включение линии под напряжение должно производиться не ранее указанного времени. 26

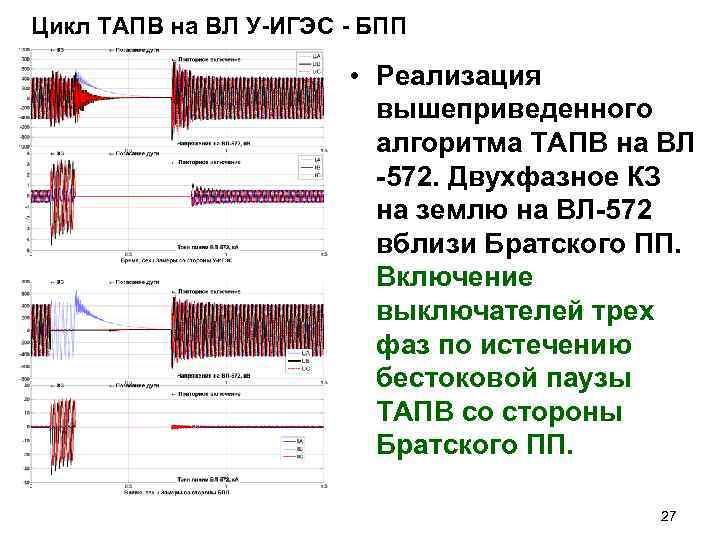

Цикл ТАПВ на ВЛ У-ИГЭС - БПП • Реализация вышеприведенного алгоритма ТАПВ на ВЛ Цикл ТАПВ на ВЛ У-ИГЭС - БПП • Реализация вышеприведенного алгоритма ТАПВ на ВЛ -572. Двухфазное КЗ на землю на ВЛ-572 вблизи Братского ПП. Включение выключателей трех фаз по истечению бестоковой паузы ТАПВ со стороны Братского ПП. 27

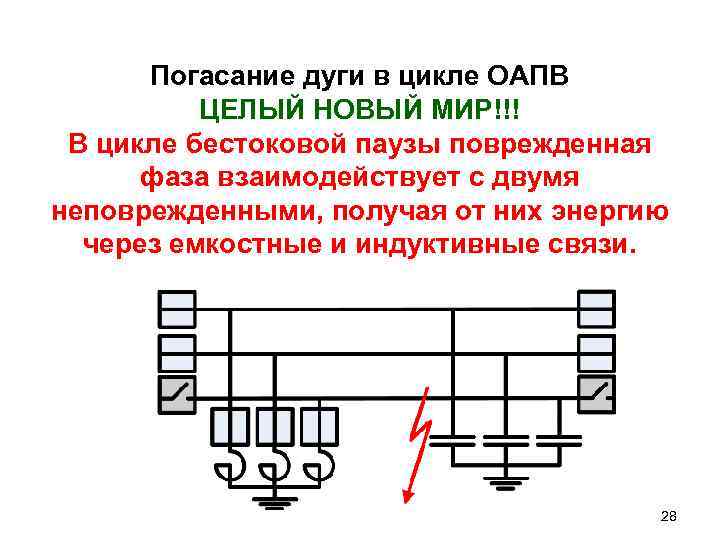

Погасание дуги в цикле ОАПВ ЦЕЛЫЙ НОВЫЙ МИР!!! В цикле бестоковой паузы поврежденная фаза Погасание дуги в цикле ОАПВ ЦЕЛЫЙ НОВЫЙ МИР!!! В цикле бестоковой паузы поврежденная фаза взаимодействует с двумя неповрежденными, получая от них энергию через емкостные и индуктивные связи. 28

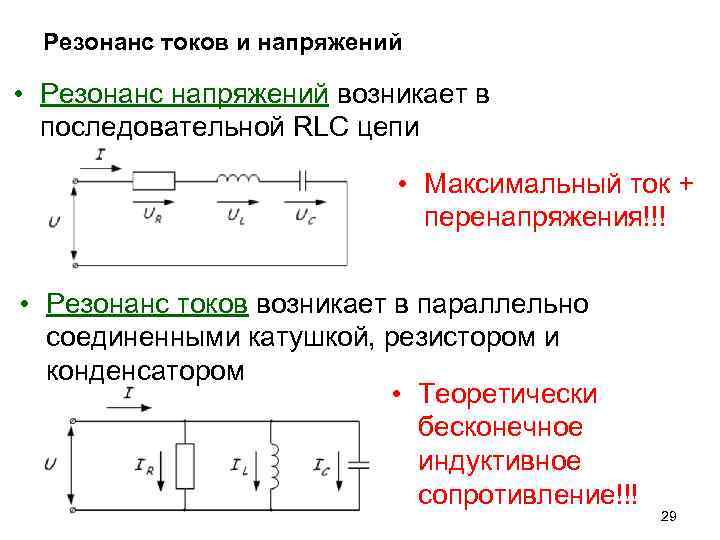

Резонанс токов и напряжений • Резонанс напряжений возникает в последовательной RLC цепи • Максимальный Резонанс токов и напряжений • Резонанс напряжений возникает в последовательной RLC цепи • Максимальный ток + перенапряжения!!! • Резонанс токов возникает в параллельно соединенными катушкой, резистором и конденсатором • Теоретически бесконечное индуктивное сопротивление!!! 29

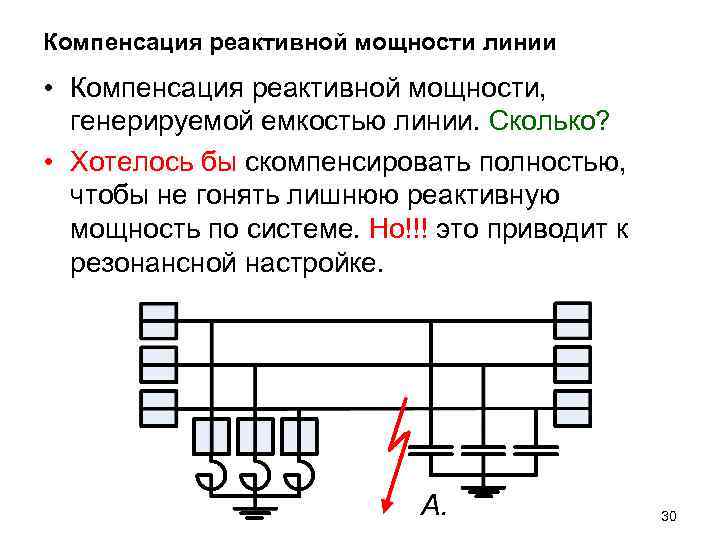

Компенсация реактивной мощности линии • Компенсация реактивной мощности, генерируемой емкостью линии. Сколько? • Хотелось Компенсация реактивной мощности линии • Компенсация реактивной мощности, генерируемой емкостью линии. Сколько? • Хотелось бы скомпенсировать полностью, чтобы не гонять лишнюю реактивную мощность по системе. Но!!! это приводит к резонансной настройке. 30

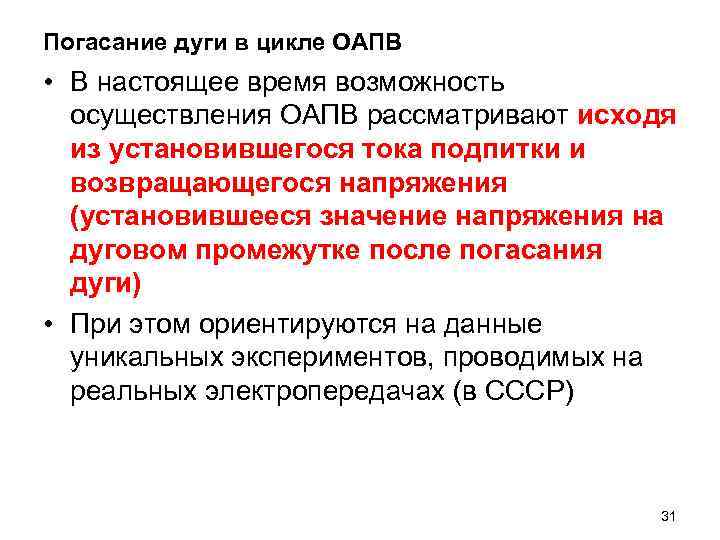

Погасание дуги в цикле ОАПВ • В настоящее время возможность осуществления ОАПВ рассматривают исходя Погасание дуги в цикле ОАПВ • В настоящее время возможность осуществления ОАПВ рассматривают исходя из установившегося тока подпитки и возвращающегося напряжения (установившееся значение напряжения на дуговом промежутке после погасания дуги) • При этом ориентируются на данные уникальных экспериментов, проводимых на реальных электропередачах (в СССР) 31

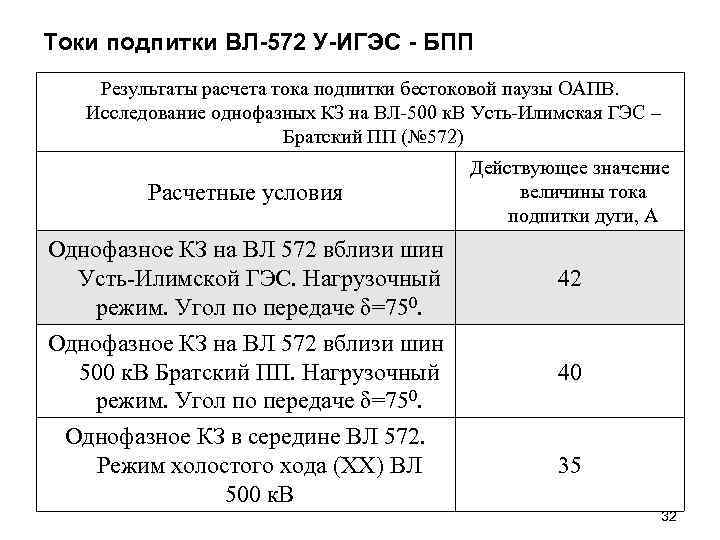

Токи подпитки ВЛ-572 У-ИГЭС - БПП Результаты расчета тока подпитки бестоковой паузы ОАПВ. Исследование Токи подпитки ВЛ-572 У-ИГЭС - БПП Результаты расчета тока подпитки бестоковой паузы ОАПВ. Исследование однофазных КЗ на ВЛ-500 к. В Усть-Илимская ГЭС – Братский ПП (№ 572) Расчетные условия Действующее значение величины тока подпитки дуги, А Однофазное КЗ на ВЛ 572 вблизи шин Усть-Илимской ГЭС. Нагрузочный режим. Угол по передаче δ=750. 42 Однофазное КЗ на ВЛ 572 вблизи шин 500 к. В Братский ПП. Нагрузочный режим. Угол по передаче δ=750. Однофазное КЗ в середине ВЛ 572. Режим холостого хода (ХХ) ВЛ 500 к. В 40 35 32

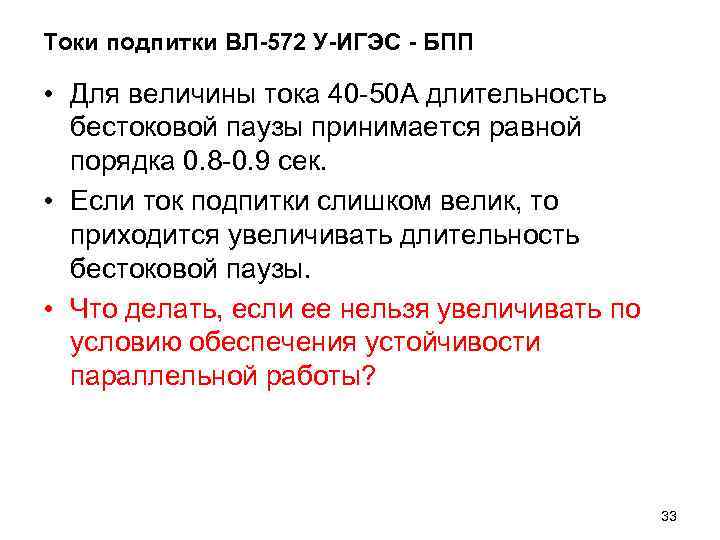

Токи подпитки ВЛ-572 У-ИГЭС - БПП • Для величины тока 40 -50 А длительность Токи подпитки ВЛ-572 У-ИГЭС - БПП • Для величины тока 40 -50 А длительность бестоковой паузы принимается равной порядка 0. 8 -0. 9 сек. • Если ток подпитки слишком велик, то приходится увеличивать длительность бестоковой паузы. • Что делать, если ее нельзя увеличивать по условию обеспечения устойчивости параллельной работы? 33

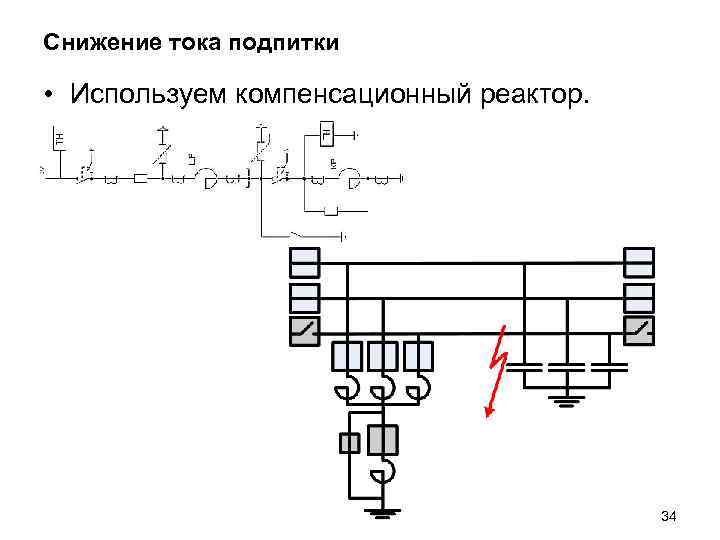

Снижение тока подпитки • Используем компенсационный реактор. 34 Снижение тока подпитки • Используем компенсационный реактор. 34

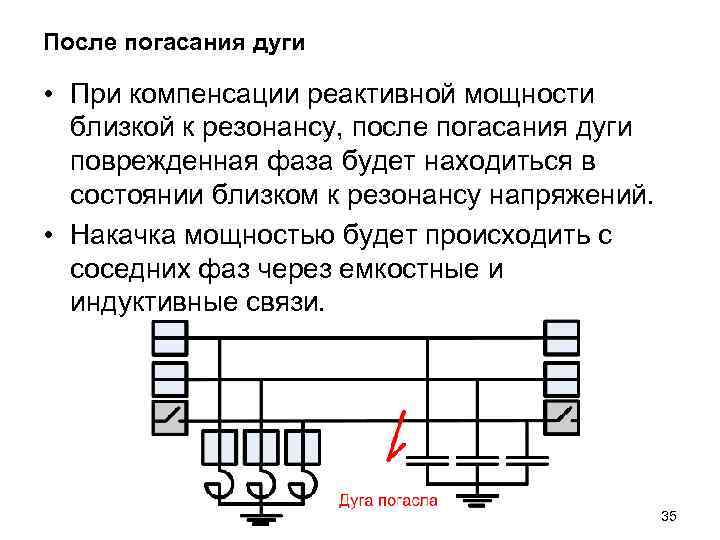

После погасания дуги • При компенсации реактивной мощности близкой к резонансу, после погасания дуги После погасания дуги • При компенсации реактивной мощности близкой к резонансу, после погасания дуги поврежденная фаза будет находиться в состоянии близком к резонансу напряжений. • Накачка мощностью будет происходить с соседних фаз через емкостные и индуктивные связи. 35

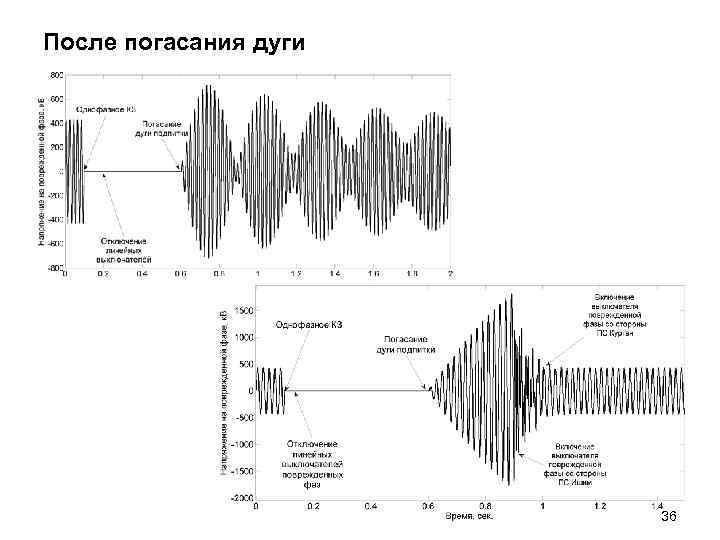

После погасания дуги 36 После погасания дуги 36

Резонансные перенапряжения после погасания дуги. Что делать? • Отключать реактор в цикле ОАПВ. Если Резонансные перенапряжения после погасания дуги. Что делать? • Отключать реактор в цикле ОАПВ. Если этого не делать, перенапряжения приведут к повторному зажиганию дуги. • То есть при наличии резонансной настройки ВЛ в цикле бестоковой паузы, мы просто не сможем реализовать цикл ОАПВ. 37

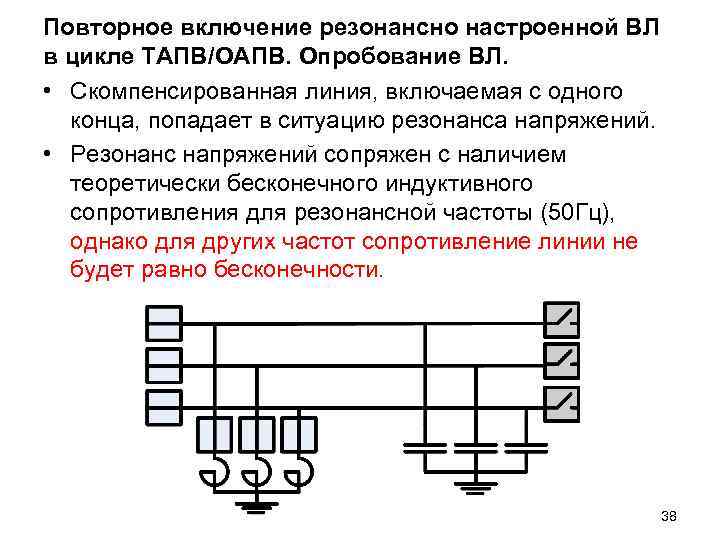

Повторное включение резонансно настроенной ВЛ в цикле ТАПВ/ОАПВ. Опробование ВЛ. • Скомпенсированная линия, включаемая Повторное включение резонансно настроенной ВЛ в цикле ТАПВ/ОАПВ. Опробование ВЛ. • Скомпенсированная линия, включаемая с одного конца, попадает в ситуацию резонанса напряжений. • Резонанс напряжений сопряжен с наличием теоретически бесконечного индуктивного сопротивления для резонансной частоты (50 Гц), однако для других частот сопротивление линии не будет равно бесконечности. 38

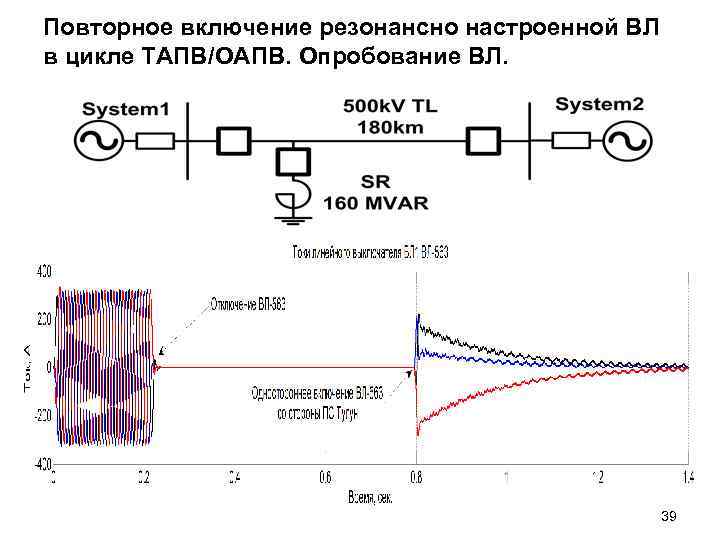

Повторное включение резонансно настроенной ВЛ в цикле ТАПВ/ОАПВ. Опробование ВЛ. 39 Повторное включение резонансно настроенной ВЛ в цикле ТАПВ/ОАПВ. Опробование ВЛ. 39

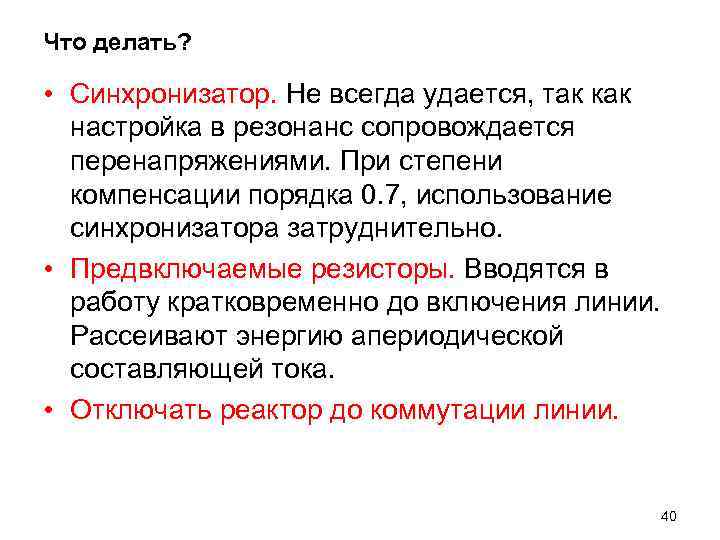

Что делать? • Синхронизатор. Не всегда удается, так как настройка в резонанс сопровождается перенапряжениями. Что делать? • Синхронизатор. Не всегда удается, так как настройка в резонанс сопровождается перенапряжениями. При степени компенсации порядка 0. 7, использование синхронизатора затруднительно. • Предвключаемые резисторы. Вводятся в работу кратковременно до включения линии. Рассеивают энергию апериодической составляющей тока. • Отключать реактор до коммутации линии. 40
