Второй закон электромеханики: Не прожить нам в мире этом без потерь…. Потери мощности в машинах постоянного тока

Преобразование энергии в МПТ P 1=Ua*Ia Р 2=M*ω Pв=Uв*Iв Q – количество выделяющегося тепла (уносится с перемещением хлодагента t- изменение температуры частей машины (внутренняя тепловая энергия)

Потери мощности в МПТ Электрические потери ( потери в меди): в обмотке якоря : в обмотке добавочных полюсов : в обмотке главных полюсов : в переходном контакте щеток на коллекторе:

Потери мощности в МПТ Магнитные потери (потери в стали): в ярме якоря в зубцах якоря m – масса стали части машины (кг) -удельные потери k=1, 5 - 2, 5 - коэффициент, зависящий от формы деталей и обработки поверхности β- коэффициент, зависящий от марки стали f=p*ω/2π - частота перемагничивания

Потери мощности в МПТ Механические потери: Подшипники и вентиляция щетки Дополнительные потери Сумма потерь мощности: Потери мощности постоянные (не зависят от режима работы) Потери мощности переменные (зависят от режима работы) КПД машины:

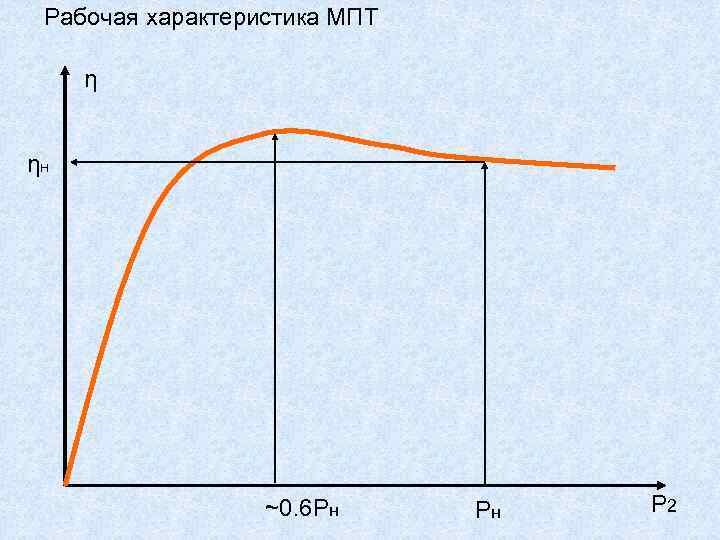

Рабочая характеристика МПТ η ηн ~0. 6 Рн Рн Р 2

Расчёт охлаждения эл. машин С= с∙m – теплоёмкость машины - превышение температуры машины над средой α – коэффициент теплоотдачи с поверхности машины S- площадь охлаждения

Пример расчёта Кривая нагрева машины Кривая охлаждения машины
