Вторичные сети Часть 2 Документальные виды электросвязи 1

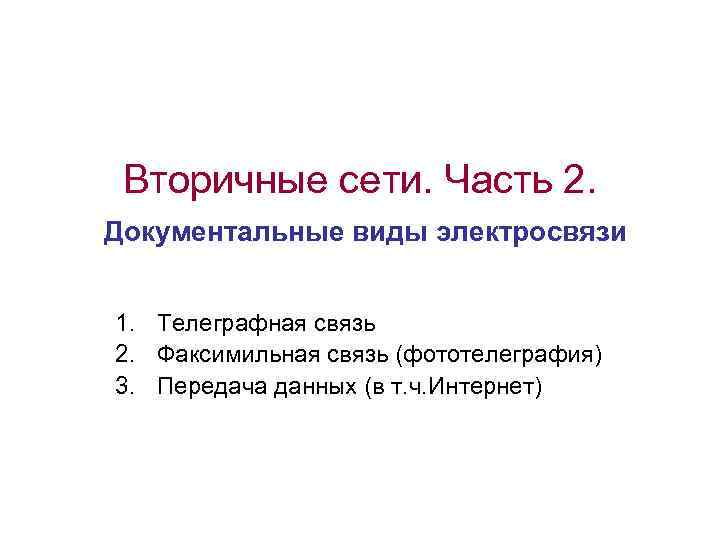

Вторичные сети. Часть 2. Документальные виды электросвязи 1. Телеграфная связь 2. Факсимильная связь (фототелеграфия) 3. Передача данных (в т. ч. Интернет)

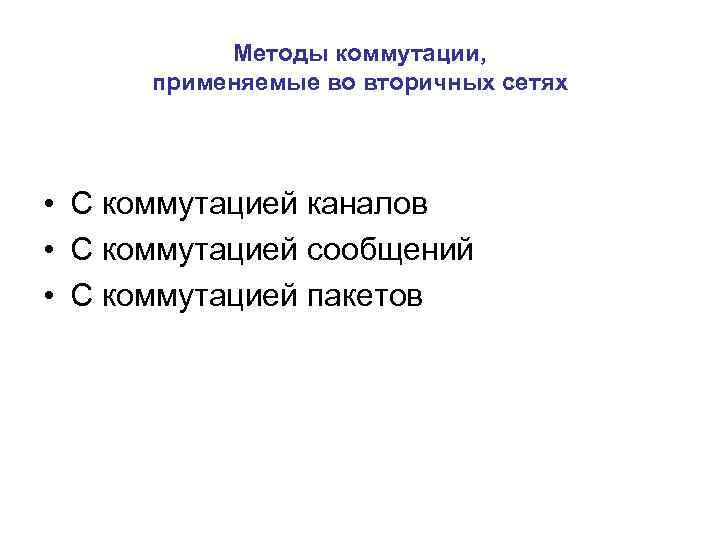

Методы коммутации, применяемые во вторичных сетях • С коммутацией каналов • С коммутацией сообщений • С коммутацией пакетов

Сеть с коммутацией каналов

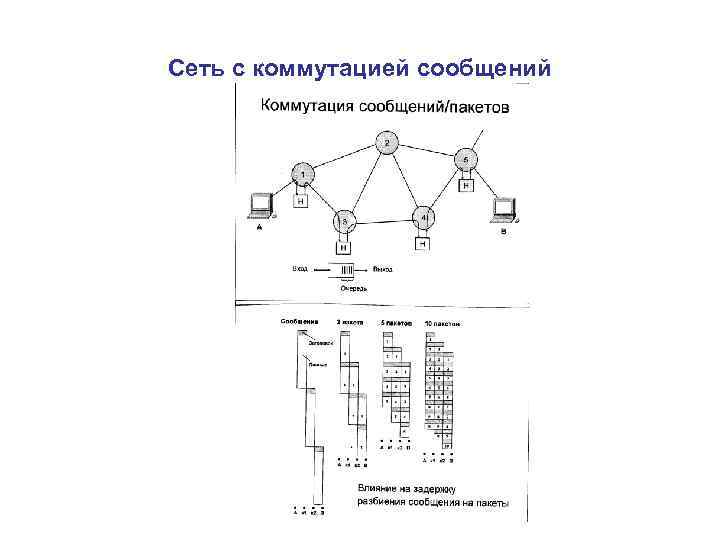

Сеть с коммутацией сообщений

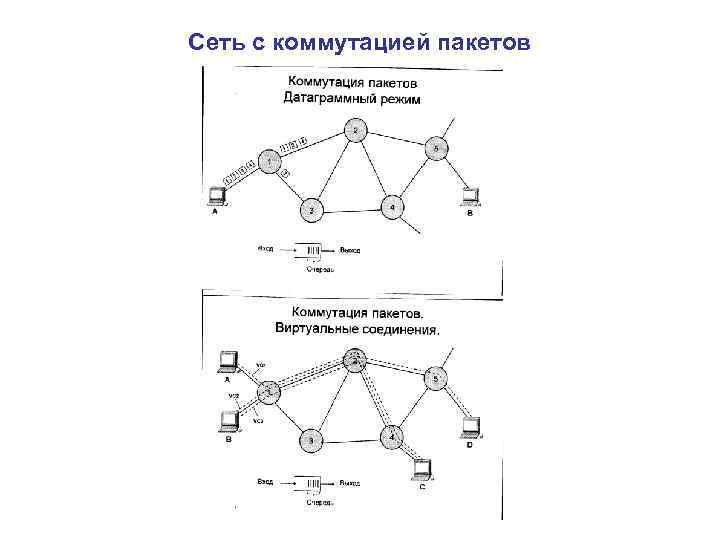

Сеть с коммутацией пакетов

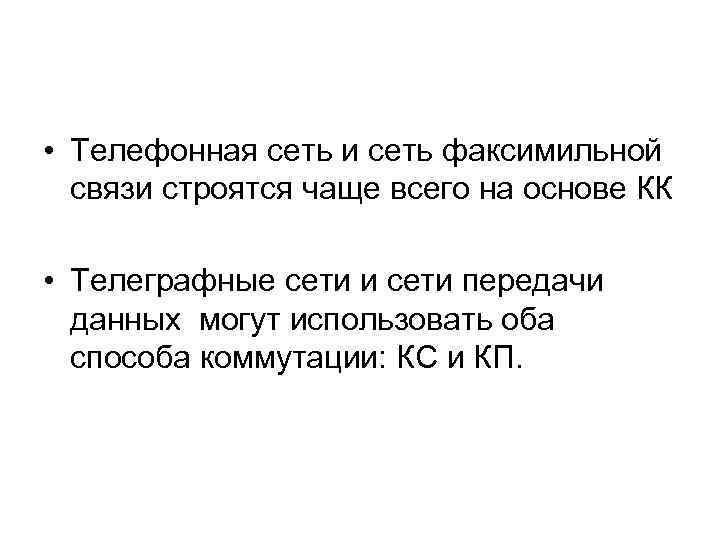

• Телефонная сеть и сеть факсимильной связи строятся чаще всего на основе КК • Телеграфные сети и сети передачи данных могут использовать оба способа коммутации: КС и КП.

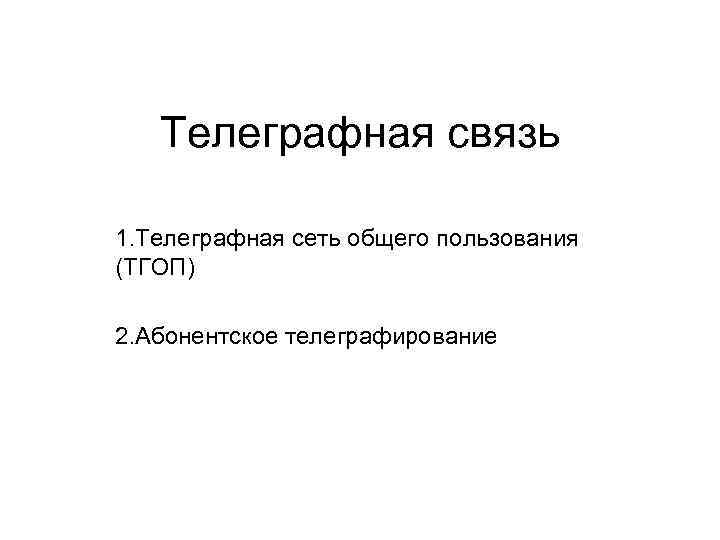

Телеграфная связь 1. Телеграфная сеть общего пользования (ТГОП) 2. Абонентское телеграфирование

Структура телеграфной сети в ЕАСС (СССР) • ГУ – главный узел, ОУ – областной узел, РУ – районный узел, ОП – оконечные пункты (городские и сельские узлы связи, абоненты; включаются в узел любого уровня, вблизи которого они находятся).

Факсимильная связь (фототелеграфия)

Структурная схема факсимильной связи РУ – развертывающее устройство ФП – фотопреобразователь УС – устройство синхронизации УПС –устройство преобразования сигнала АЦП –аналогоцифровой преобразователь ВУ – воспроизводящее устройство

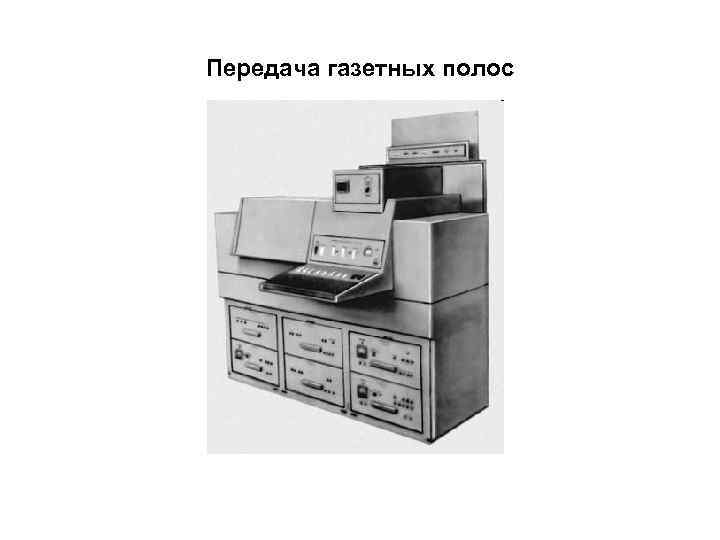

Передача газетных полос

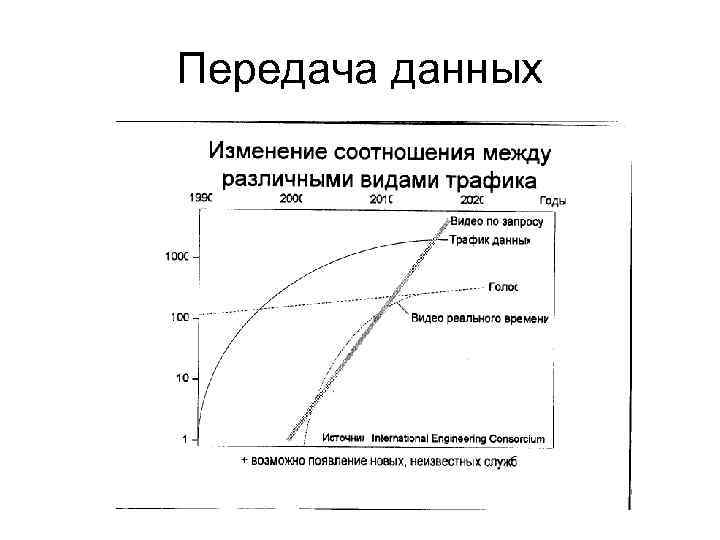

Передача данных

Первые сети обмена данными

Типовая система передачи данных • • а — блок-схема системы передачи данных; б — реальная система передачи данных СПД между точками А и В состоит из следующих частей: • • Оконечного оборудования данных в точке А. Интерфейса (или стыка) между оконечным оборудованием данных и аппаратурой канала данных. Аппаратуры канала данных в точке А. Канала передачи между точками А и В. Аппаратуры канала данных в точке В. Интерфейса (или стыка) аппаратуры канала данных. Оконечного оборудования данных в точке В.

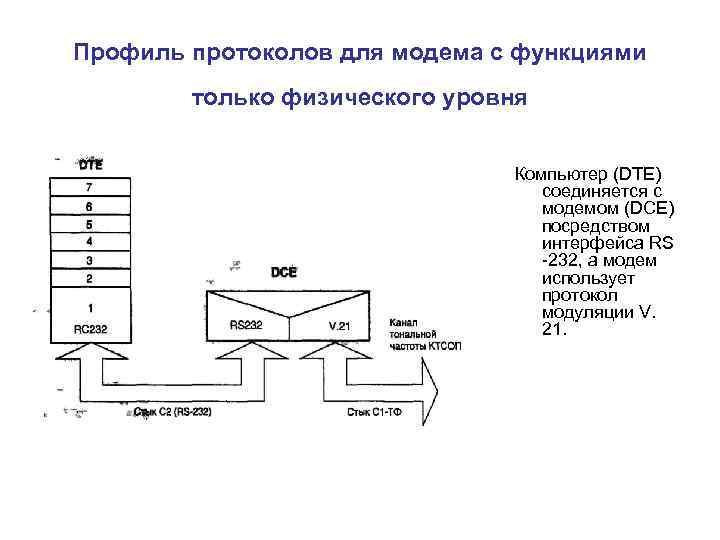

Профиль протоколов для модема с функциями только физического уровня Компьютер (DTE) соединяется с модемом (DCE) посредством интерфейса RS -232, а модем использует протокол модуляции V. 21.

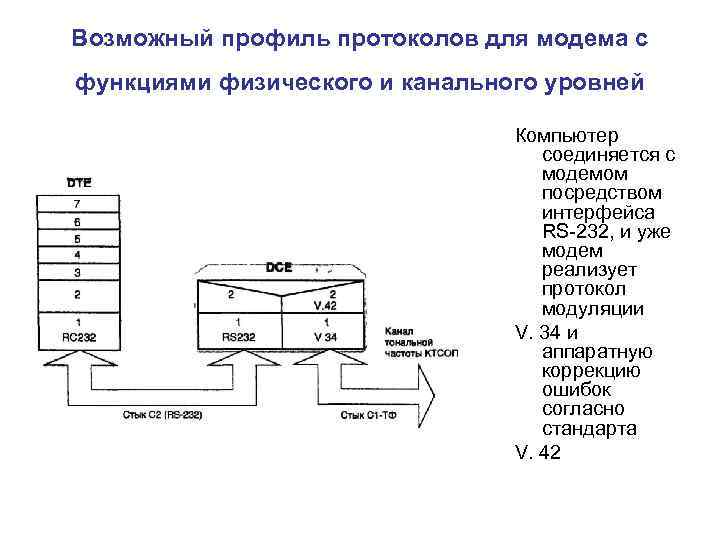

Возможный профиль протоколов для модема с функциями физического и канального уровней Компьютер соединяется с модемом посредством интерфейса RS-232, и уже модем реализует протокол модуляции V. 34 и аппаратную коррекцию ошибок согласно стандарта V. 42

Сети на базе виртуальных соединений Принцип КП на базе виртуальных соединений • Сети с коммутацией пакетов (КП) на базе протокола Х. 25 - середина 1970 -х гг. • Режим виртуальных соединений - между терминалами абонентов сети не создается физическое соединение, а организуется виртуальный канал путем резервирования памяти во всех узлах сети, расположенных на пути от одного терминала к другому • Технология Х. 25 является технологией, ориентированной на соединения • Виртуальные каналы могут быть коммутируемыми как в Тф. ОП, или постоянными, по аналогии с выделенными или арендованными каналами

Сети на базе виртуальных соединений Сети на базе протокола Frame Relay Упрощенная версия протокола Х. 25 • Технология ATM является результатом эволюции всех рассмотренных выше технологий (коммутации каналов, протоколов Х. 25, Frame Relay) уровень звена данных (протокол Ор. Соед) • Конец 89 -х гг. • B-ISDN (Ш-ЦСИО)

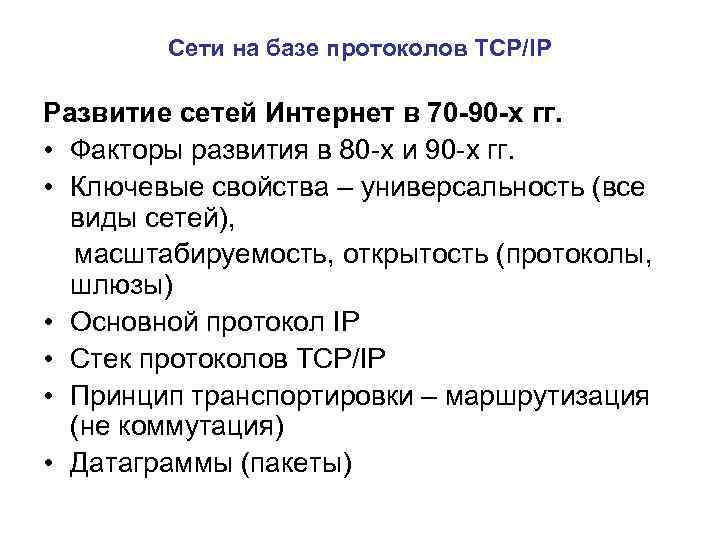

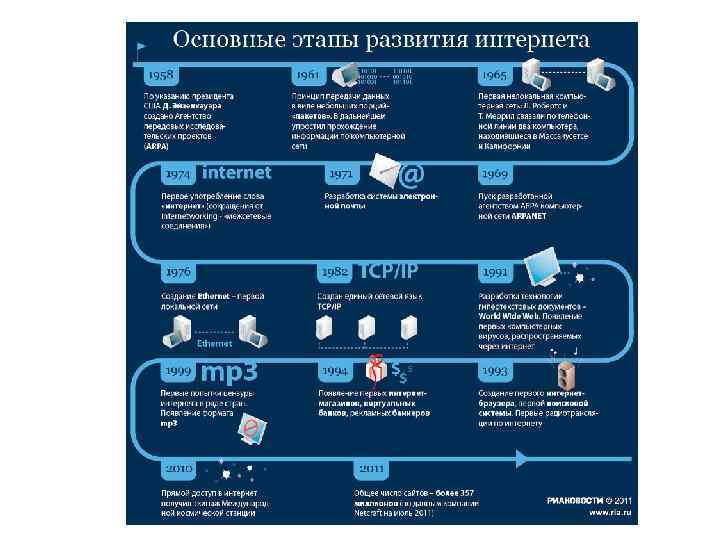

Сети на базе протоколов TCP/IP Развитие сетей Интернет в 70 -90 -х гг. • Факторы развития в 80 -х и 90 -х гг. • Ключевые свойства – универсальность (все виды сетей), масштабируемость, открытость (протоколы, шлюзы) • Основной протокол IP • Стек протоколов TCP/IP • Принцип транспортировки – маршрутизация (не коммутация) • Датаграммы (пакеты)

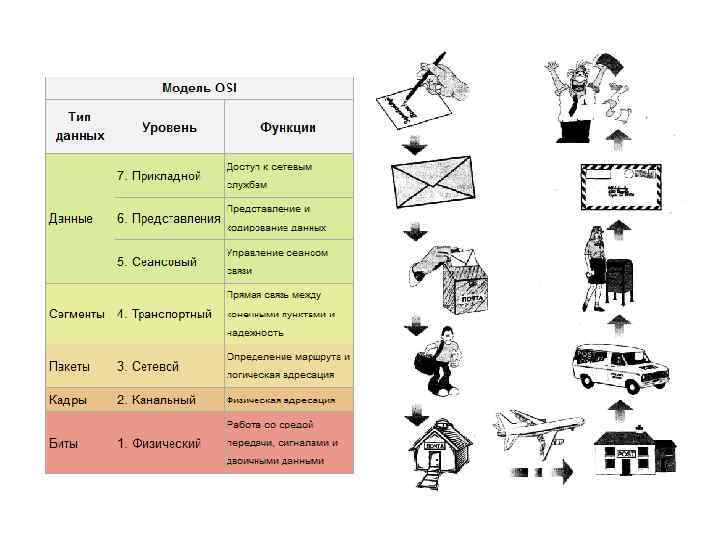

Эталонная модель протоколов сети Интернет (стек TCP/IP)

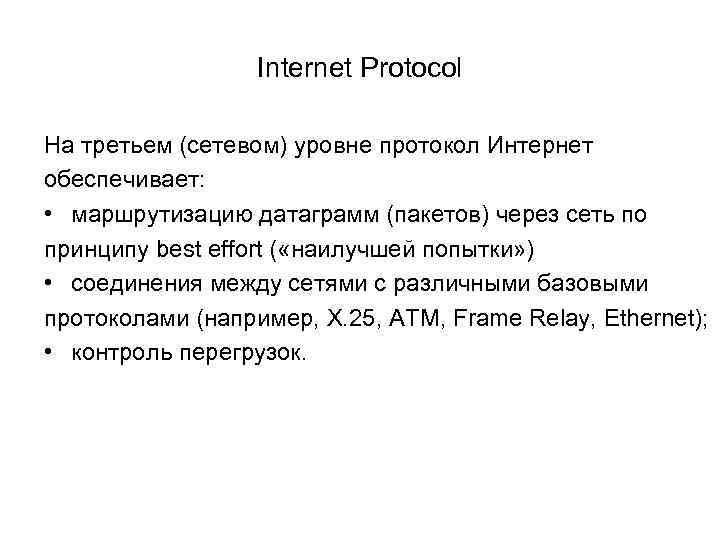

Internet Protocol На третьем (сетевом) уровне протокол Интернет обеспечивает: • маршрутизацию датаграмм (пакетов) через сеть по принципу best effort ( «наилучшей попытки» ) • соединения между сетями с различными базовыми протоколами (например, Х. 25, АТМ, Frame Relay, Ethernet); • контроль перегрузок.

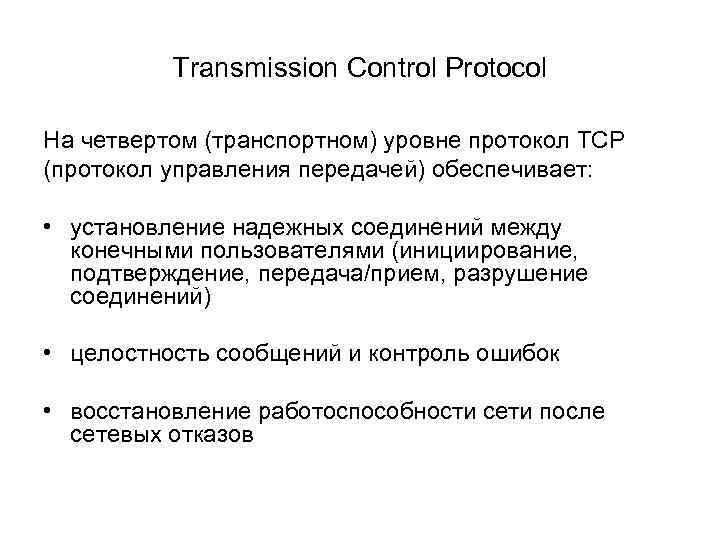

Transmission Control Protocol На четвертом (транспортном) уровне протокол TCP (протокол управления передачей) обеспечивает: • установление надежных соединений между конечными пользователями (инициирование, подтверждение, передача/прием, разрушение соединений) • целостность сообщений и контроль ошибок • восстановление работоспособности сети после сетевых отказов

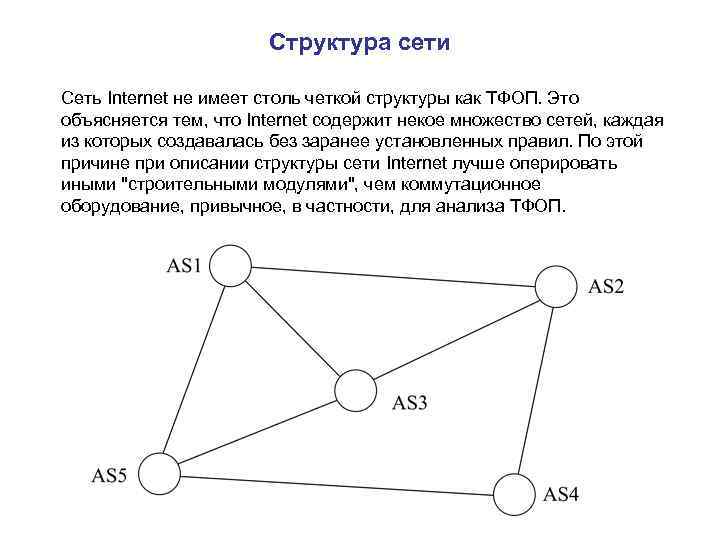

Структура сети Сеть Internet не имеет столь четкой структуры как ТФОП. Это объясняется тем, что Internet содержит некое множество сетей, каждая из которых создавалась без заранее установленных правил. По этой причине при описании структуры сети Internet лучше оперировать иными "строительными модулями", чем коммутационное оборудование, привычное, в частности, для анализа ТФОП.

Структура сети Возможные маршруты обмена IP пакетами между двумя локальными сетями или компьютерами (две вершины графа) могут быть определены как совокупность маршрутизаторов, которые связаны между собой определенным образом.

Фрагмент сети Интернет

28
